Датчик движения для включения освещения

Типы датчиков

Существует три основных вида датчиков:

1. Пассивные (инфракрасные).
2. Микроволновые.
3. Ультразвуковые.

Первые считаются самыми дешевыми — их чаще всего используют в домашних условиях. Они достаточно функциональны и хорошо зарекомендовали себя в работе. Отметим, что универсального датчика нет — он так или иначе требует подстройки и установки в определенных зонах. Одни типы лучше подходят для одних условий, вторые — для других.

Пассивное устройство

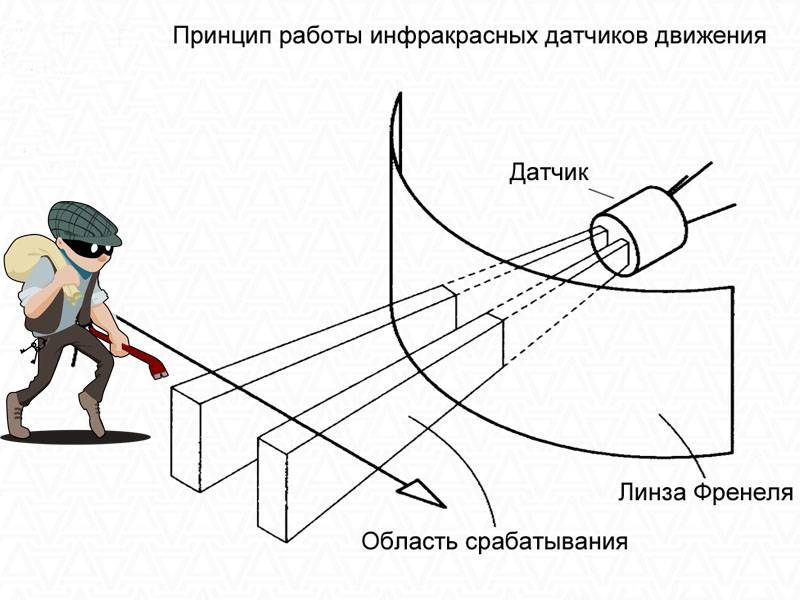

Рассмотрим принцип работы инфракрасных датчиков движения для включения света. По сути, их можно сравнить с направленными термометрами — как только в зоне видимости появляется теплый объект и он движется, то срабатывает система и зажигается свет. Чтобы “научить” датчик видеть объекты определенного размера и при определенных условиях, используются специальные ручки, установленные на датчике. С их помощью можно выставлять нужные значения.

К примеру, если датчик настроен на взрослого человека, а в зону его действия входит собака, то он сравнивает температуру с заданными параметрами и “понимает”, что что-то происходит. Затем он сравнивает размеры человека и собаки и не включает свет, поскольку они сильно отличаются. А вот отличить подростка от взрослого он уже не сможет.

Выставленный на максимальную чувствительность прибор будет срабатывать даже на кошку, поэтому обычно чувствительность прикручивают до тех пор, пока он не начнет срабатывать на нужный объект. Например, если во двор заходят только взрослые, то ручкой выставляется минимальная чувствительность, необходимая для сработки на объект. Это позволит избежать ложных срабатываний на птиц, кошек, собак и пр.

Установка потолочных светильников

Ультразвуковое устройство

Далее рассмотрим принцип работы датчика движения для включения света, использующего ультразвуковой принцип. Если инфракрасный датчик пассивный, то есть не посылает сигналы, а улавливает их, то ультразвуковой работает по обратному принципу. Он через заданные промежутки времени посылает звуковые волны и принимает их отражения. Если “картинка” меняется, то значит что-то произошло и прибор включает освещение. Цена на такое устройство выше, чем на вышеописанный, но и качество обнаружения лучше. Чувствительность прибора можно также можно регулировать, чтобы он не срабатывал на движущиеся от ветра ветки, пролетающих голубей или кошек.

Микроволновые приборы

Далее рассмотрим, как работают микроволновые датчики на движение для включения света. Эти устройства также относятся к активным, постоянно сканируя пространство в своей зоне ответственности. Цена на них достаточно высока (это самые дорогие устройства), поэтому их не используют массово. Регулировка чувствительности помогает найти ту грань, когда сработка должна происходить, но при этом избежать ложных срабатываний на естественно движущиеся предметы.

Ручки регулировки освещенности, времени и чувствительности

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

• В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
• На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
• Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Как избежать трех случаев неправильной работы датчика

После подключения возможно три варианта неподходящей работы:

Свет не включается. Скорей всего отсутствует напряжение на входе прибора, из-за повреждений, допущенных при монтаже. Для проверки на фазу применяют простую индикаторную отвертку. Для проверки нуля уже необходим вольтметр, подключенный на вход ДД (Рисунок)

Проверка подачи питания.

Если на входе нет напряжения, или имеет очень малое значение, то следует проверить весь путь проводки от вводного щитка через распределительные коробки к нашему датчику.

Свет не выключается. При присутствии людей или животных в зоне действия датчика свет может и не отключиться. Если время задержки отключения слишком большое, то сенсор работает правильно и нужно немного подождать. При длительном включении света  возможно «залипание» контактов внутри электронной схемы прибора. Тогда ДД надо ненадолго отключить от питающего напряжения. Такой случай встречается достаточно редко.

Включение освещения произвольное. Если рядом располагаются устройства, создающие сильные электромагнитные помехи – электромоторы, мощные пускатели, реле управления лифтом, то срабатывание датчика будет иметь случайный характер. Желательно установить датчик как можно дальше от них. Некачественная, искрящая проводка, ненадежные контакты тоже влияет на сенсор.

Как работают тепловые датчики

Из чего они состоят

Функционирование инфракрасных приборов основано на анализе излучения, исходящего из рабочей зоны. Если в ней никого нет, то вся система «молчит». Как только появляется теплый объект электронная схема анализирует испускаемое им излучение по силе и по координатам в пространстве.

Прибор состоит из системы линз, каждая из которых отвечает за сбор информации из узкого сектора. Чем их больше, тем выше чувствительность системы слежения. Сфокусированное рядом стоящими линзами излучение посылается на два тепловых приемника из пироэлектрических кристаллов. Если сигналы от них разнятся, то электроника включает коммутатор, замыкающий электрическую цепь нагрузки. Он выполнен на базе электромагнитного реле или на мощных тиристорах. Второй вариант надежнее, но и дороже. Этот параметр во многих приспособлениях регулируемый.

С целью экономии электроэнергии приборы включения не должны срабатывать в светлое время суток. Для этого в них устанавливают фотореле, которое реагирует на освещенность дневным светом. Этот параметр регулируемый и как только освещенность достигает установленного минимального предела он включается. Можно выставить постоянный режим работы, не зависящий от времени суток. Встроенный таймер регулирует время включения электрической лампы, которое колеблется в большинстве конструкций от нескольких секунд до десятков минут.

Некоторые производители выпускают автономные индикаторы перемещения. Работают они на батарейках. В таких аппаратах с целью экономии заряда батарей отсутствуют какие-либо регулировки. Работают они только в темноте с постоянным временем задержки выключения. Очень удобны такие устройства для освещения крутых лестниц, ночных маршрутов в туалет, в погребах и сараях. Они легко крепятся к любой поверхности и не требуют прокладки проводов. Вместо ламп в них использованы светодиоды.

Зона покрытия

Параметром, определяющим расстояние, на котором прибор обнаруживает перемещение, является зона покрытия и угол охвата по горизонтали и по вертикали. Сектора, прослеживаемые линзами, радиально расходятся от теплочувствительного элемента. Наибольшая чувствительность системы, когда человек пересекает эту зону в перпендикулярном направлении, изменяя характеристики двух соседних секторов.

При перемещении к сенсору, фронтальном перемещении, чувствительность наименьшая, так как не происходит резкой смены излучения на соседних участках и устройство срабатывает медленнее.

Диаметр зоны покрытия не превышает 12 метров для большинства устройств, а угол охвата 360 или 180 градусов в зависимости от конкретных требований к системе управления освещением.

Если вы заинтересовались темой и задались вопросом где купить самые хорошие из описанных устройств, то самый простой путь-заказать онлайн. В интернете размещено много материала как самостоятельно установить датчик. Собрать электрическую схему подсоединения можно своими руками без особых проблем

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

• обеспечение зоны обнаружения;
• защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
• подключение к электропроводке.

Установить своими руками

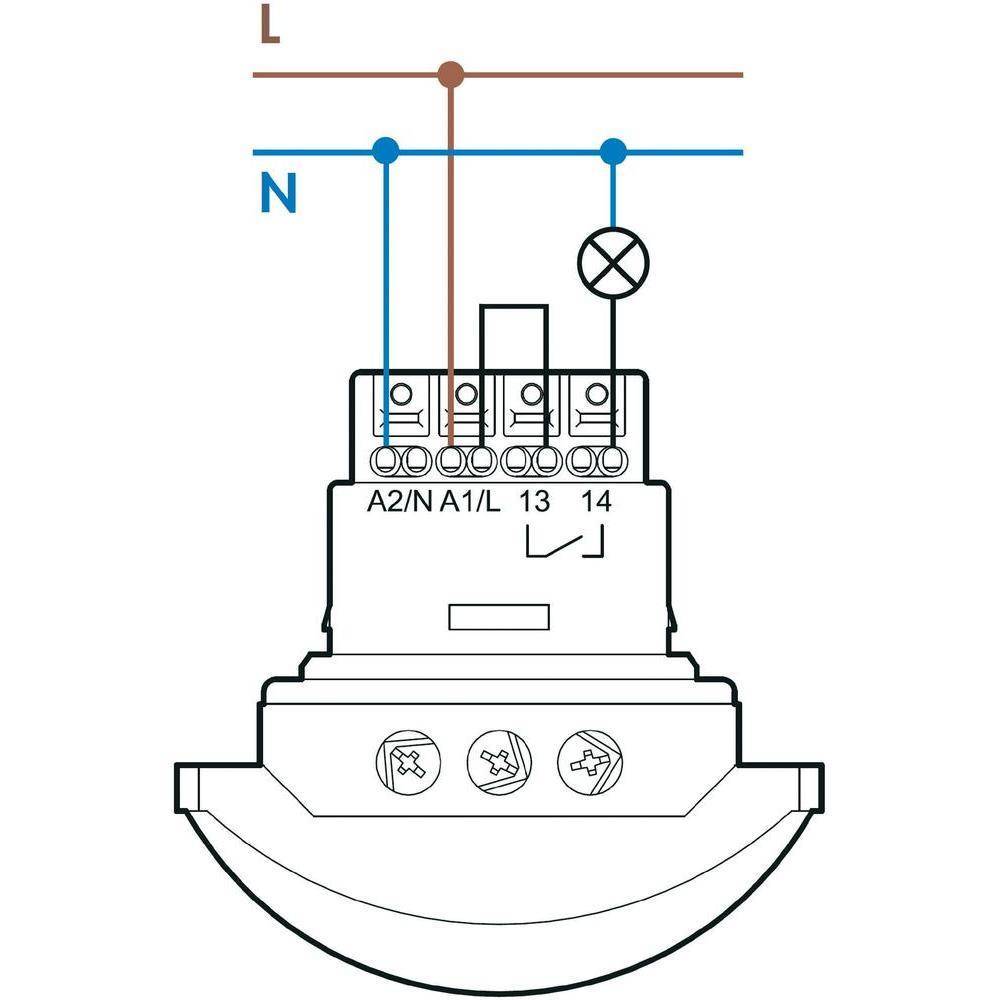

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

Маркировка клеммы:

• L – фаза (для проводов коричневого или красного цвета);
• N – ноль (синий провод);
• L со штрихом или стрелочкой, или буква А – для осветительного прибора;
• РЕ – защитное заземление.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

• последовательная;
• параллельная;
• на несколько датчиков движения;
• с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

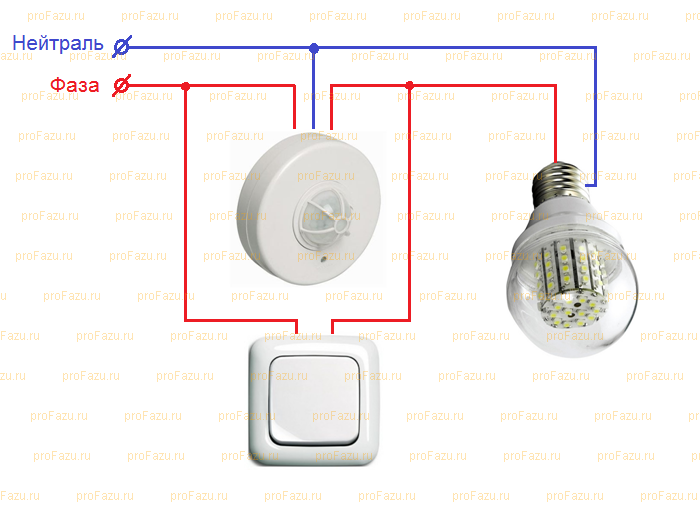

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Схема подключения к энергосберегающей лампе

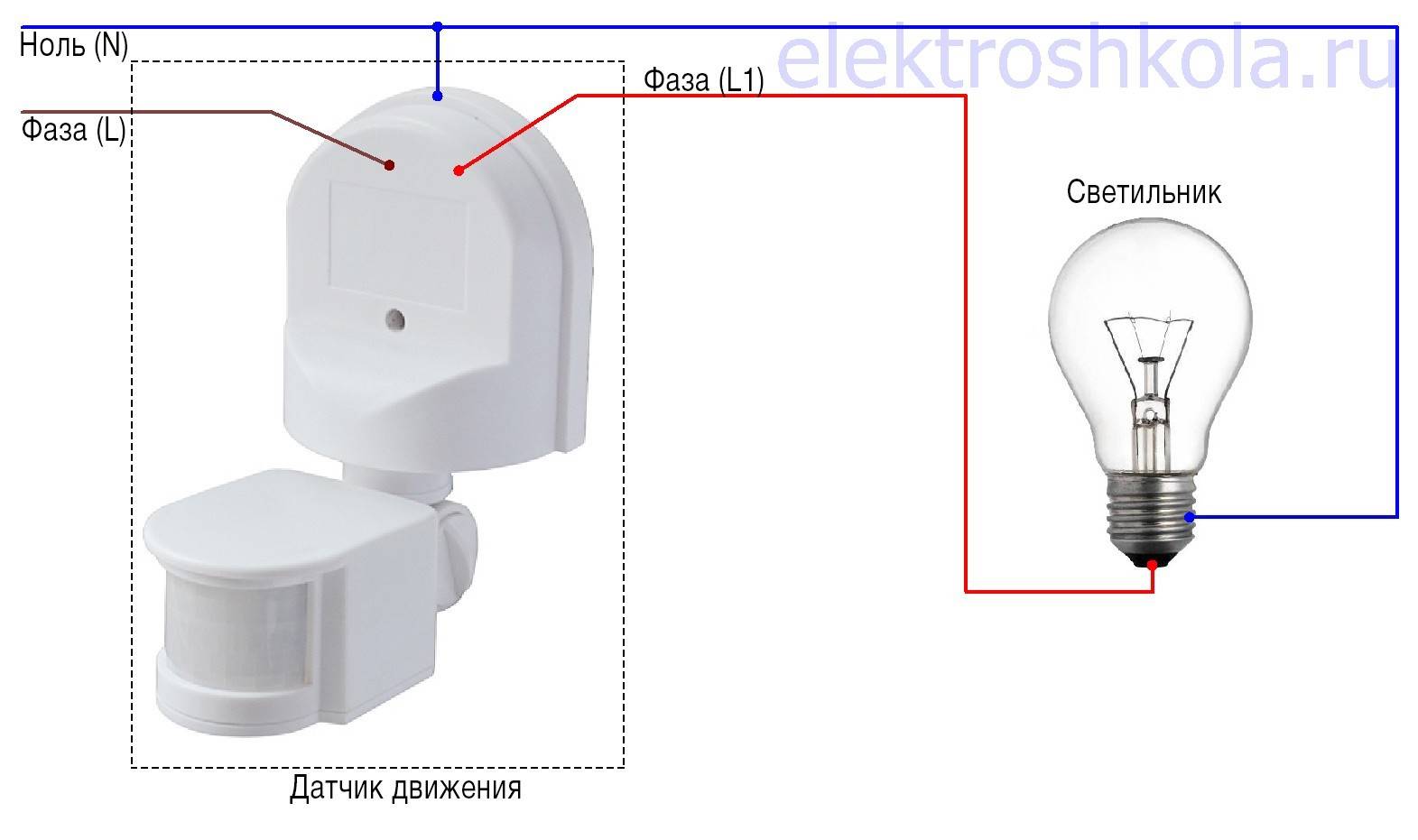

Схема подключения к светильнику

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

1. LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
2. TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
3. SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
4. MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.

Способ и место установки

Все виды датчиков выпускаются двух типов, отличающихся по месту установки – потолочные, имеющие угол обзора 360 и настенные с углом 180 градусов

Чувствительность и надежность ультразвуковых и микроволновых датчиков максимальны при движении объекта по направлению к устройству, а инфракрасных – поперек зоны контроля. Это необходимо учитывать при выборе места монтажа.

Установка потолочных датчиков

Потолочные датчики устанавливаются на высоте 2,5–3 метра. Территория контроля в этом случае имеет диаметр 10–20 метров. Они устанавливаются в помещении, где контролируют все пространство.

Установка настенных датчиков

Настенные модели используются как в помещении, так и на улице. Дальность срабатывания таких устройств до 50 метров. Высота установки – 2–2,5 метра. В помещении они монтируются чаще всего в углу, а на улице – на стене здания.

При использовании приборов на улице необходимо применять всепогодные устройства со степенью защиты IP54–IP65. Под навесом допускается IP44.

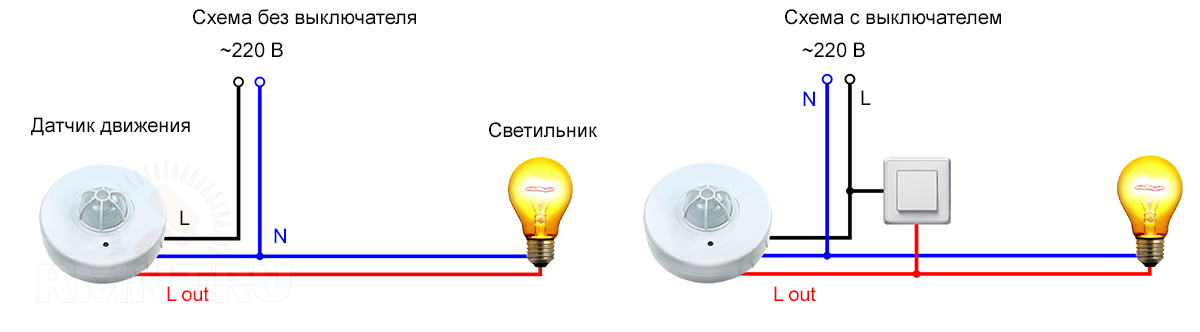

Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа

Производители сейчас предлагают пользователям два вида ДД: потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.

Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.

Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

Способ определения наличия движения

Датчик определяет наличие движения, анализируя сигналы различных типов, приходящие со стороны зоны наблюдения.

Ультразвуковые устройства

Ультразвуковые датчики движения работают по принципу локатора летучей мыши – излучают ультразвук и улавливают отраженный сигнал. При его изменении происходит срабатывание.

Внутри датчика находится генератор ультразвука частотой 20–60 кГц. Отраженный ультразвук принимается приемником. При движении объектов в зоне контроля датчика частота сигнала меняется из-за эффекта Доплера. Эти изменения обрабатываются и при превышении установленного уровня вызывают срабатывание исполнительных механизмов.

Широкое применение такие приборы нашли в системах автоматической парковки, контроле «слепых» зон автомобиля и датчики заднего хода, например, Fiat 124–13, а также в помещении, в длинных коридорах и на лестницах.

Достоинства ультразвуковых датчиков:

• небольшая стоимость;
• отсутствие влияния погоды;
• сохраняют работоспособность при высокой влажности и запыленности;
• не влияет материал движущегося предмета;
• прогоняют мышей – вначале после включения частые ложные срабатывания, а через некоторое время они уходят и сигналы прекращаются.

Недостатки ультразвуковых устройств:

• Ультразвук вызывает дискомфорт у домашних животных. Его даже используют в качестве отпугивателя собак.
• Небольшая дальность обнаружения.
• Срабатывает только на быстрые движения – легко обмануть медленными. Можно настроить чувствительность так, что срабатывание будет происходить при малейших движениях тела, но при этом увеличится количество ложных сигналов.

Инфракрасные приборы

Принцип работы таких приборов основан на изменении теплового излучения при движении объектов.

Все предметы, имеющие температуру выше абсолютного ноля (-273 градуса), излучают инфракрасные, или тепловые лучи. Это излучение улавливается системой линз или зеркал, количество которых от 20 до 60. Лучи, проходя через эту систему, попадают на сенсор.

В корпусе прибора находятся два датчика, контролирующих температуру в разных зонах. При отсутствии движений на охраняемой территории сигналы одинаковые и не меняются. При движении нагретого тела, например, человека, сигналы на датчиках отличаются друг от друга, что вызывает срабатывание прибора.

Это необходимо учитывать для того, чтобы избежать мертвых зон. Например, для контроля коридора или двери, прибор необходимо устанавливать так, чтобы его лицевая часть была направлена поперек прохода.

Достоинства инфракрасного датчика:

• точная регулировка зоны контроля;
• на улице не реагирует на качающиеся деревья, а в помещении на занавески;
• ничего не излучает во время работы и безвреден для людей и животных.

Недостатки ИК датчиков:

• возможны ложные срабатывания на теплый воздух от кондиционеров и радиаторов отопления;
• при попадании солнечных лучей и при осадках понижена точность работы на улице;
• узкий диапазон рабочих температур – при высокой температуре тепловое излучение от людей и животных сливается с излучением от окружающих предметов, а при низкой, кожа и одежда остывают и излучение слишком слабое;
• можно спрятаться от датчика за экраном или в костюме, не пропускающем тепловые лучи.

Микроволновые датчики

Принцип действия и устройство микроволнового датчика аналогичен ультразвуковому – он излучает высокочастотные электромагнитные колебания и принимает отраженный сигнал. Самая распространенная частота излучения – 5,8 гГц.

Срабатывание устройства происходит при изменении частоты отраженного сигнала. При движении объектов в зоне контроля возникает эффект Доплера и меняется частота отраженного сигнала. Эти изменения обрабатываются микропроцессором, и происходит срабатывание устройства.

Достоинства микроволновых датчиков:

• контролю территории не препятствуют перегородки из диэлектрика – тонкие кирпичные стены, деревянные двери и окна без решеток;
• широкий диапазон рабочей температуры;
• высокая чувствительность;
• несколько независимых зон контроля;
• компактность.

Недостатки ВЧ датчиков:

• дороже устройств других типов;
• ложные срабатывания на движение вне зоны наблюдения – за окном или тонкими стенами;
• СВЧ волны наносят вред здоровью, поэтому их мощность не должна, по требованиям ВОЗ (всемирной организации здравоохранения), превышать 1 мВт/см2.

Комбинированные приборы

Комбинированные устройства совмещают датчики разных видов, например, инфракрасный и высокочастотный. В таких приборах недостатки одних типов компенсируются достоинствами других.

Недостатком таких приборов является более высокая цена по сравнению с обычными устройствами.

Классификация датчиков движения для включения света

Перед приобретением прибора обнаружения перемещения следует разобраться и понять, какие функции он будет выполнять. Потому существует обширное множество разнообразных типов и видов сенсорного оборудование.

Самым первым и самым главным различием детекторов движения является, какой волновой спектр он использует:

• Инфракрасный. Такие модели устройств, предназначенные для обнаружения движения, регистрируют излучения тепла объектом. Недостаток – это ложное срабатывания на перемещения животных и потоков горячего воздуха, например, от кондиционера. Инфракрасный волновой спектр абсолютно безопасен для здоровья человека.
• Ультразвуковой. Детектор присутствия работает в пределе 20-60 кГц. Прибор генерирует звуковую волну, которая отражается от объекта, регистрируется и анализируется устройством. Недостатками таких моделей является возможность несрабатывания детектора из-за того, что объект слишком медленно движется, применение малого радиуса действия, а также не исключена возможность отпугивания ультразвуком домашних животных.
• Микроволновый. Принцип работы такого детектора заключается в использовании электромагнитной волны высокой частоты, в 1 ГГц. Прибор выпускается значительно небольших габаритных размеров, что позволяет его скрытно установить. Радиус и дальность работы таких устройств зависит от величины мощности СВЧ-передатчика и чувствительности приемного модуля детектора. Условия окружающей среды и наличие небольших преград и перегородок особого влияния на работу детектора движения не оказывают. Но такие микроволновые устройства имеют достаточно высокую стоимость.
• Комбинированный. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.

Второе разделение детекторов присутствия заключается в том, где устройство будет установлено:

• Снаружи здания. Радиус работы такого оборудования находится в промежутке от 100 до 500 м. В основном их монтируют на больших площадях промышленных предприятий или просто во дворе частного, загородного дома.
• Внутри здания. Установка производится в любой комнате, помещении дома, квартиры и других. Применение такого регистратора осуществляется с использованием малого радиуса действия, величина которого зависит от площади помещения.

Третье разделение устройств обнаружения движения происходит по способам установки и монтажу оборудования:

• Настенный или угловой. Из названия понятно, что такой датчик крепится на стене или в углу стен и потолка. Такой прибор снабжен небольшим углом обзора, что также позволяет избежать ложных срабатываний сенсора.
• Потолочный. Крепится на потолок, использует угол обнаружения 360 градусов. Очень удобно применять такие регистраторы присутствия для включения световых приборов в помещениях, где несколько дверей.

И четвертое разделение сенсорного оборудования – по способу питания детектора электрической энергией:

• Проводной. Является очень надежным источником электропитания, что позволяет обеспечить бесперебойную и безотказную эксплуатацию регистратора перемещения. Минусом такого способа электроснабжения является то, что необходимо протягивать метры провода и искать свободную розетку.
• Автономный. Датчик движения питается от одного или нескольких аккумуляторов, которые, в основном, вставляются в корпус устройства. На рынке присутствуют также модели оборудования обнаружения перемещения, которые питаются от солнечных батареек. Недостатком таких моделей служит постоянный контроль за потребляемым током, который может менять свои величины и значения во времени.

И это только основные группы разделения такого типа оборудования, так как оно очень разнообразно.

Какие бывают датчики

Приборы обнаружения движения работают по принципу использования электромагнитного излучения разной длины волны. Существуют экзотические емкостные датчики, срабатывающие при изменении емкости, когда человек приближается к целевому объекту. Работают они на маленьком расстоянии если уже кто-то протянул руку к сейфу с деньгами. Применяются в специальных системах слежения и не используются для массового потребления.

Сенсоры устройств обнаружения делятся на активные, когда датчик посылает волны в рабочую зону и срабатывает при изменении характеристик отраженной волны, и пассивные, которые срабатывают только при фиксировании волнового излучения от движущегося объекта. Также производятся комбинированные приборы, использующие в основном инфракрасное и микроволновое излучения одновременно.

К первым относятся:

• ультразвуковые;
• фотоэлектрические;
• микроволновые;
• радиоволновые.

Ко вторым относятся инфракрасные, которые регистрируют волны теплового излучения человека или животного.

Ультразвуковые приборы, посылая звуковые волны высокой частоты, срабатывают, когда отраженный сигнал от обнаруженного объекта изменяет характеристики. Этот принцип используется не только для обнаружения человека, а, например, при открытии гаражных ворот для включения света.

Фотоэлектрические работают по принципу прерывания светового луча. Приемное фотореле в этом случае посылает сигнал исполнительному органу. Очень удобно для фиксации прохода через калитку, дверь или турникет.

Микроволновые и радиоволновые по своей сути используют одни и те же волны, только разной частоты. Радиоволновые применяются редко, так как излучение низкой частоты может не проходить через некоторые препятствия, например, металлические стены или двери. Микроволновые работают на частоте выше 5 гигагерц, это излучение проникает через любое препятствие. Все они относительно дорогие и используются для больших коммерческих помещений.

Активные сенсоры контроля в рабочей зоне дороже пассивных и применяются в специальных условиях охраны очень крупных объектов. Использовать их для бытовых нужд включения электричества нерационально. Это относится и к комбинированным аналогам.

Конструктивно тепловые приборы включения выполняются в различном защищенном исполнении для работы в помещениях и на улице. Материал для корпусов-термоустойчивая пластмасса. Монтируются они на стенах и потолках на рекомендованной изготовителем высоте.
