Как подключить и настроить реле времени для уличного освещения

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле .

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

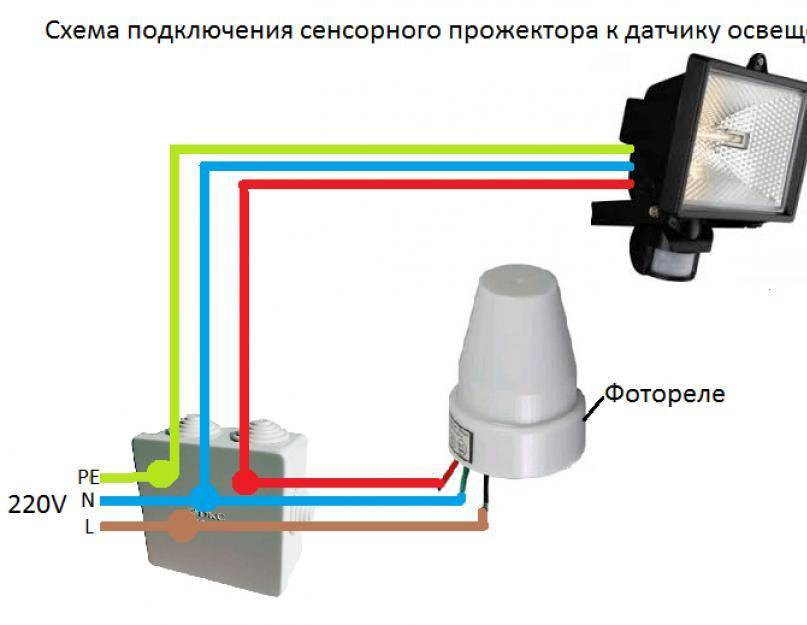

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле. то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

Как подключить фотореле к освещению

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

• -черный — фаза;
• -зеленый — ноль;
• -красный — фаза коммутирующая (на светильник).

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Похожие материалы на сайте:

Характеристики таймеров

Корпус

Вы, наверное, уже поняли, что одной из самых важных характеристик является исполнение корпуса. Именно от этого будет зависеть, удастся ли поставить таймер в распределительный щит или нет, вешать ли его на стену или монтировать в подрозетник. Во многих случаях это является определяющим.

Например, для частной квартиры настенный вариант смотрится, мягко говоря, не очень красиво

С другой стороны и распределительный щиток дома есть не у каждого. В этом случае остаётся вариант в подрозетник. Кроме того тип исполнения корпуса определяет и степень защиты по IP, которая является определяющей при выборе места монтажа.

Ток нагрузки

Параметр показывает, как много может нести на себе таймер. Он идеален для тех заведений, где все идёт по расписанию.

Допустим, в нужный час основное освещение таймером выключается, а остаётся вспомогательное, требующее меньше энергии.

На ум сразу приходит казарма, однако, если задуматься, то любое кафе работает по расписанию. А на случай, когда требуется вне плана обслужить компанию, можно предусмотреть отдельный перекидной рубильник.

В любом случае автоматика сыграет положительную роль, а за какое-то время до окончания рабочего времени может отключить часть нагрузки, сигнализируя об этом.

Очень удобно это и для банков (приглушенный свет издали даст понять, что контора закрыта), и для офисов. Ток нагрузки нельзя превышать, чтобы не допустить выхода аппаратуры из строя.

Способ работы

Это обозначение никак отдельно не маркируется. Вы видели, что наравне с полностью автоматическими таймерами присутствуют модели, управляемые дистанционно.

В случае с ТО2 от фирмы Апэл меняется целиком вся плата. Начинка состоит преимущественно из микроконтроллера, который в домашних условиях перепрограммировать не представляется возможным.

Диапазон рабочих температур

Этот параметр сразу позволит отделить варианты для помещений от наружного исполнения. Если требования производителя не соблюсти, оборудование выйдет из строя. Разброс температур наружных таймеров обычно велик, и интервал комнатных устройств входит внутрь диапазона этих изделий.

Диапазон выдержки времени

В управляемых таймерах обычно фигурирует понятие диапазона выдержки времени. Это тот интервал, через который устройство будет отключаться автоматически.

Подобные механизмы обычно применяются и для вытяжных вентиляторов ванных комнат, о чем мы и упоминали в начале обзора

Подключение таймера

Подключение таймера управления освещением не всегда ведётся через контакторы, как это можно было бы подумать. Этот момент тесно связан с максимальным током нагрузки. Большинство таймеров для мощных приборов попросту не годятся

В свою очередь, добротный контактор не включён в состав корпуса по умолчанию для того, чтобы снизить стоимость таймера: понятно, что не у каждого дома лампочек наберётся на 5 кВт.

Настройка таймера

Очень важно то, как производится настройка таймера управления освещением. Вы видели, что может быть достаточно много алгоритмов

Наверняка в природе существуют и программируемые извне таймеры, куда алгоритм загружается через интерфейс какого-нибудь порта (COM, USB).

Очевидно, что второй вариант идеален для крупных компаний, где может возникнуть потребность изменить условия освещения на крупной территории.

Понятно, что бегать и щелкать кнопочками не очень удобно, но главное даже не в этом – есть возможность ошибиться. А какими будут последствия, зависит от специфики места проведения мероприятий.

Таймер освещения типа ТО-47

Модели серии ТО-47 разработаны для автоматического включения и отключения осветительных сетей с галогенными лампами и лампами накаливания на лестничных площадках, и др. помещений. Прибор включает освещение на промежуток от 1 до 7 минут. Максимальная нагрузка на прибор составляет 3,5 кВ.

Варианты подключений прибора

Таймер выключения света может работать в трех-проводных и четырех-проводных электрических сетях(изделия специально оборудованы переключателем на количество проводов).

• При выборе схемы №1 (трех-проводные сети) цепь собирается без возможности подключения дополнительной осветительной нагрузки после выключателя;
• Схема №2 выполняется четырех-проводной с возможностью подключения дополнительных светильников (ламп) через выключатель.

Порядок подключения

1. Крепление модульного таймера ТО-47 выполнить на ДИН-рейку с помощью специальной защелки (для модульных аппаратов);
2. Подсоединить внешние кнопки согласно электрическим схемам.

Ручное управление

Управление ТО-47 осуществляется ручкой-переключателем, которая находится на передней панели устройства.

При переведении в положение со значком «Лампа» происходит замыкание контактов и и начинает включаться подсветка (до принудительного перемещения рычага в исходное положение).

При однократном переведении рычага в положение «двойная окружность» включается таймер с заданной уставкой отключения по времени.

В случае управления таймером внешней кнопкой рычаг необходимо перевести в положение «двойная окружность».

Для увеличения режима работы в положении «Включено» предусмотрен переключатель. При включении переключателя таймера происходит постоянное замыкание контактов, размыкание контактов происходит при переводе в положение «Выключено».

Характеристики и критерии выбора

Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.

Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора

Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее

Эксплуатационные характеристики

Классификация степеней защиты

Технические параметры возможных модификаций:

• Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
• Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
• Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
• Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.

Возможности настройки

Настройка чувствительности фотореле

Существует несколько регулировок, которые позволят настроить работу датчика для конкретной ситуации. Настройки оборудования на начальном этапе использования проводятся вручную путем проворачивания необходимого регулятора. Добиться одинаковых параметров практически невозможно.

• Регулируемый диапазон освещенности. Благодаря этому параметру задается освещение, при котором реле замыкает и размыкает контакты. Диапазон может колебаться от 2 до 100 Лк при полной темноте, и от 20 до 80 Лк при сумерках.
• Порог срабатывания позволяет уменьшить или увеличить светочувствительность. Снижать этот параметр рекомендуется зимой, когда на земле лежит снег и на него реагируют датчики. Также ее снижают, если в непосредственной близости расположены ярко освещенные объекты.
• Задержка, измеряемая в секундах, на отключение и включение. При увеличении задержки на выключение сокращается количество ложных срабатываний, например, при попадании на датчик света от фар автомобиля. Задержка на включение, в свою очередь, не даст включить осветительный прибор при затемнении от тени птицы или от тучи.

Назначение и принцип действия

Названий у этого устройства масса. В литературе встречается название светоконтролирующий выключатель или светочувствительный автомат, а при общении можно услышать — датчик освещенности или света, фотодатчик, сумеречный/сумерек датчик или день/ночь. Возможно, есть и другие. Но все это — об одном устройстве, которое включает освещение при наступлении сумерек и отключает его на рассвете.

Автоматизировать управление уличным освещением можно при помощи фоточувствительного реле

Фотореле делают на основе фоторезистора или фототранзистора, которые при изменении освещенности меняют свои параметры. Пока на них попадает достаточное количество света, цепь питания остается разомкнутой. По мере наступления темноты параметры фоторезистора/транзистора изменяются и, при определенном значении (задаются настройками), цепь замыкается. Утром процесс проходит с точностью до наоборот: при достижении освещенности определенного уровня цепь питания разрывается.

Выбор места для монтажа

Фотосенсор размещён вне зоны освещения фонаря

Если неправильно разместить сенсор, вся система будет работать неадекватно. Поэтому месторасположения фотодатчика должно располагаться:

• далеко от высоких заборов, деревьев, навесов и других препятствий для естественного света;
• в зоне, освещаемой только солнечными лучами, а не фонарями;
• далеко от горючих и легковоспламеняющихся материалов (на случай короткого замыкания);
• на участках, которые не подвергаются химическим воздействиям и механическим ударам.

Также желательно, чтобы сенсор находится не слишком высоко, тогда его время от времени можно будет протирать от пыли, не пользуясь лестницей.

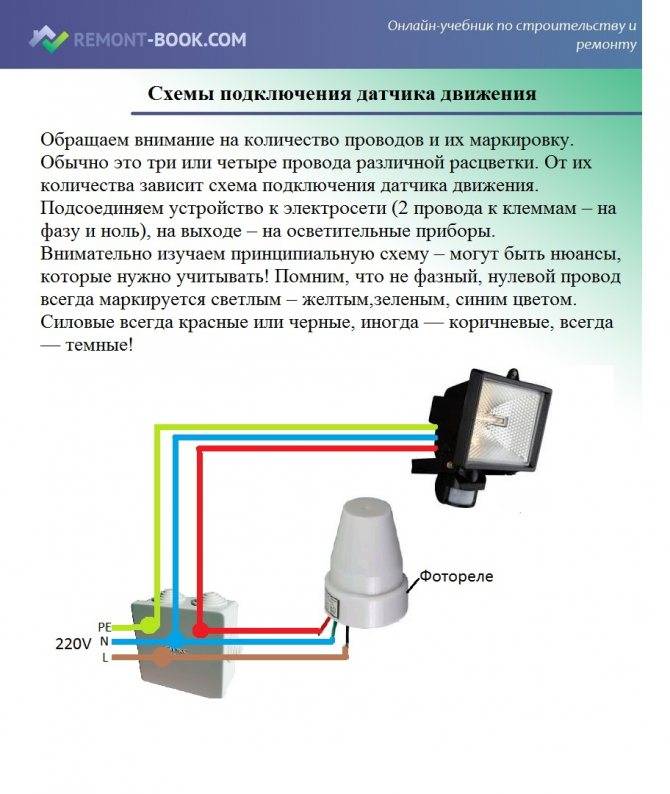

Схемы подключения фотореле

Человек всеми силами старается автоматизировать свой быт и работу, начиная от любой мелочи и заканчивая глобальными проектами. Одной из наиболее интересных систем, которую можно к тому же реализовать весьма нетривиально и разными способами, выступает схема подключения датчика освещения, которая будет сама зажигать лампы при наступлении темноты.

Практическое применение у названого комплекса автоматизации весьма широко. Освещение дворовых и охраняемых территорий, стоянок, подъездов. Организация работы уличных фонарей с контролем функциональности без участия человека, или же элементарная система ночной подсветки коридоров больниц, домов или иных общедоступных учреждений. В целом, количество ниш применения ограничивается только полетом фантазии конструктора.

Применение фотореле для освещения двора:

Можно пойти дальше и не ограничиваться использованием только датчика день-ночь в управлении освещением. Добавив микроконтроллер в линию, получают расширение возможностей системы, вплоть до индивидуального включения разных по яркости и местонахождению линий иллюминации, в зависимости от текущей ситуации. Также становится доступен и дистанционный контроль всего комплекса сторонним компьютером или командами человека. В пример можно указать приемное отделение больницы. Когда наступает ночь, но срочных пациентов нет, освещать в полную силу коридоры и палаты не обязательно, достаточно дежурных ламп, дающих слабую иллюминацию для персонала. Все меняется в моменты прибытия больного. Тут нужно зажечь свет на максимальную яркость, причем не только по дороге движения возможного пациента, но и в отделениях реанимации или местах диагностики и оказания первой помощи. Вот здесь и даст эффект схема подключения датчика света одновременно с микроконтроллером, управляющим выбором конкретных ламповых линий и яркостью источников на них расположенных.

Монтаж схемы фотореле с использование микроконтроллера Arduino:

В тех случаях, когда надобности в настолько сложном комплексе нет, можно сделать схему датчика света иначе, дополнив ее аналоговыми элементами вместо микроконтроллера, для экономии электроэнергии. Речь идет о сенсоре движения и/или таймере. Применяя их одновременно, выстраивается схема работы, ограничивающая включение ламп ночным периодом, и только в те моменты, когда освещение действительно нужно.

Установка и настройка

У фотореле со встроенным фотодатчиком из корпуса выходит три провода. Подключают их всегда одинаково:

• Красный идет на нагрузку — фонарь, лампочки, светильники.
• Коричневый или черный провод соединяется с фазой, взятой со щитка.
• К синему подключается нейтраль с шины с «рабочим нулем» из щитка.

Какие провода куда подключать в фотореле

Желательно также устройство заземлить, подключив к соответствующей клемме на корпусе. Сечение проводов подбирается в зависимости от мощности подключаемой нагрузки.

Настройка реле происходит после его установки и подключения. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось. Берете небольшую отвертку, крутите подстроечное колесико до тех пор, пока свет не зажжется.

Порядок подключения фотореле с выносным датчиком немного другой:

• фазу подключаем к клемме A1 (L) (в верхней части прибора);
• ноль заводим на клемму A2 (N);
• с выхода (в зависимости от модели, может находится в верхней части корпуса, тогда обозначается L’ или в нижней части корпуса) фаза подается на осветительные приборы.

Один из вариантов подключения — в видео. Тут реализована схема с магнитным пускателем.

Как правильно установить и подключить фотореле

Установить на улице светореле со встроенным фотодатчиком довольно просто и быстро. Для этого в его конструкции, как правило, предусмотрен специальный кронштейн с отверстиями под крепеж. С его помощью устройство фиксируют на стене или столбе со светильником. При этом надо учитывать следующее:

1. В питающей сети, к которой подключается устройство, должно быть напряжение ~220 В (допустимое отклонение ±10 %). Надо также убедиться в соответствии мощности установленной защиты (предохранителя или автоматического выключателя) номинальной токовой нагрузке коммутируемой осветительной цепи.
2. Нельзя устанавливать устройство вблизи горючих и легко воспламеняющихся материалов, а также химически нестабильных и активных сред.
3. Запрещено монтировать светореле основанием вверх.
4. Размещать устройство надо таким образом, чтобы ничего не мешало дневному естественному свету падать на фотодатчик, а свет от включаемого с помощью фотореле светильника не попадал на него. Перед светореле не должно быть предметов, которые качаются (например, деревьев или их веток).

Подключить устройство к осветительной сети тоже несложно. Перед этим следует ознакомиться с инструкцией к нему. На упаковке и корпусе светореле всегда есть схема его подключения, а также максимально допустимая токовая нагрузка (у большинства устройств 10 А). Ее нельзя превышать подсоединением очень мощных приборов или их чрезмерно большого количества. Прежде чем покупать светореле, необходимо подсчитать общую предполагаемую нагрузку подключаемых к нему светильников – разделить суммарную мощность последних в ваттах на напряжение сети (220 В). Приобрести следует устройство, имеющее 20 % запас.

Его подключают в схему осветительной сети вместо фотореле, которое, в свою очередь, подсоединяют не к светильникам, а к обмотке пускателя. Устройство будет включать пускатель, подавая напряжение 220 В на его катушку, которая при этом замкнет цепь электропитания уличного освещения.

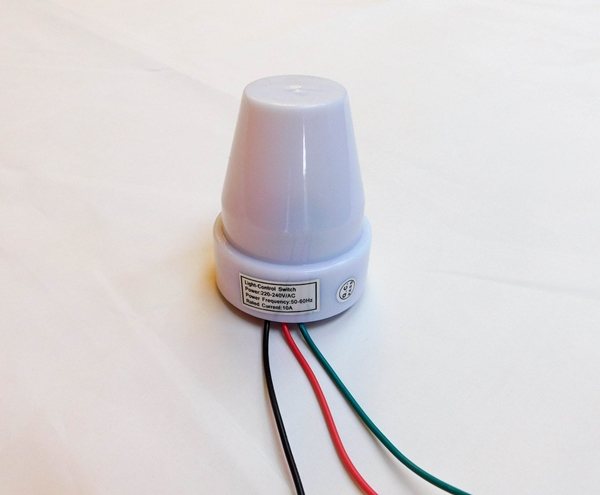

Из корпуса светореле выходят 3 провода, изоляция которых отличается по цвету, что соответствует типу подсоединения к внешней цепи:

• зеленый или синий – ноль;
• черный или коричневый – фаза питания фотореле и коммутируемая на светильник;
• красный – фаза светильника.

Выполнять подсоединение всех проводов следует в распределительной коробке уличного исполнения, которую крепим на стену рядом с фотореле. Проводники подведенного осветительного кабеля соединяем: ноль – с нолями устройства и светильника, фазу – с фазой питания светореле. Красный провод устройства соединяем с фазой светильника.

Определение с местом размещения

Для правильной работы источника уличного освещения важно грамотно определиться с местом размещения будущего датчика. Специалисты рекомендуют учитывать следующие нюансы при выборе местоположения:

Не стоит помещать прибор чересчур высоко – в противном случае обслуживание устройства не будет самым легким! Все-таки периодически вам нужно будет смахивать снег с поверхности или просто вытирать пыль с поверхности;
Важно, чтобы солнечный свет спокойно попадал на приспособление. Таким образом фотореле непременно должно размещаться под открытым небом;

• Не нужно располагать модель возле дороги, иначе не исключены ложные срабатывания от фар машин;
• Это же касается и источников искусственного освещения, будь то фонари, лампочки либо окна, которые должны размещаться как можно дальше.

Учитывая все вышесказанное, можно сказать, что определиться с местоположением будущего источника автоматического освещения на дачном участке не всегда бывает просто, в особенности, если загородная территория не может похвастаться большой площадью.

Порою покупатели вынуждены переносить датчик по множеству раз, пока не найдут удачное место. Если вы используете фотореле для отключения уличного фонаря на столбе, то сенсор рекомендуется размещать на нем же. Однако это не обязательно, ведь убирать снег и пыль с его поверхности все равно будет периодически нужно, а это делать совсем неудобно, если сенсор расположен на столбе. В этом случае грамотнее будет разместить фотореле, к примеру, на поверхности стены, подключив его к светильнику при помощи кабеля.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Техника подключения кабеля

Без разницы, какую модель вы приобретете в магазине, любое изделие от современного производителя будет иметь всего 3 провода: синий (в некоторых случаях он может быть темно-зеленым), красный и коричневый или черный, хотя у третьего не исключены и другие цвета. Во время подключения и установки устройства стоит учитывать следующие моменты:

• На коричневый либо черный кабель всегда идет фаза;
• Нейтраль или попросту ноль от питающего кабеля соединяется с зеленым или синим;
• Кабель красного цвета подключается к лампам и осветительным приборам.

При просмотре любой схемы можно заметить, что всегда идет соблюдение перечисленных выше правил. Кроме указанных нюансов, техника подключения проводов больше не предусматривает никаких сложностей. Соединив таким образом провода, вы создадите рабочую схему.

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

реле времени, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A

Комментарии

пример схемы подключения реле времениуправление включением наружной рекламной вывеской, в вечернее время, с учетом потребленной электроэнергии

пример схемы подключения реле времени, на управлении включением и отключением электрического отопления через магнитный пускатель Siemensмощность электрического котла Zota-7,5 слишком большая 7,5 кВт, чтобы подключить напрямую через реле времени

для этого реле времени управляет катушкой включения контактора, а силовые контакты магнитного пускателя включают электрический котел

общий вид, расположения щита с реле времени и электрического котла

что внутри реле электронного недельного реле временирассмотрим подробнее

силовое реле, рассчитано на ток до 16 Ампер, характеристика AC1 (Коммутация неиндуктивных или малоиндуктивных нагрузок), от производителя OMRON

встроенный аккумулятор: 1,2V; 40 mAh; Ni-MH (никель-марганец)для поддержания режима программирования, при отключении электроэнергии, со сроком службы от 3 до 5 лет (заменяемый)

качественно изготовленные монтажные платы силового подключения и дисплея реле времени

обновленный жидкокристаллический дисплей, дополнительно отображает секунды(на старых моделях реле времени, этого нет)

совет начинающим электрикам и домашним мастерам, при подключении электронного недельного реле временихоть токонесущие дорожки для подключения нагрузки, усилены пайкой, а переключающие контакты силового реле рассчитаны на ток до 16 Ампер (примерно 3,5 кВт), но не имеет защиты от перегрузки и токов короткого замыканияпоэтому не забывайте устанавливать автомат защиты, на ток не более 16 Ампер, качественного исполнения

Таймеры включения и выключения света – электроустройства, которыми возможна организация автоматического управления освещением. Применяются для бытовых и промышленных потребителей. Включение в схему осветительных сетей таймеров позволяет значительно снизить расходы на дорогостоящую электроэнергию, упростить управление наружным освещением, т.к. в данном случае нет необходимости находиться на объекте для включения и выключения света. Существует большое количество моделей таймеров и выключателей, которые применяются для разных сетей освещения.
