Цветовая маркировка проводов

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники. После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье “4 способа отличить заземляющий проводник от нулевого”.

• старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
• если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
• когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
• старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
• если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

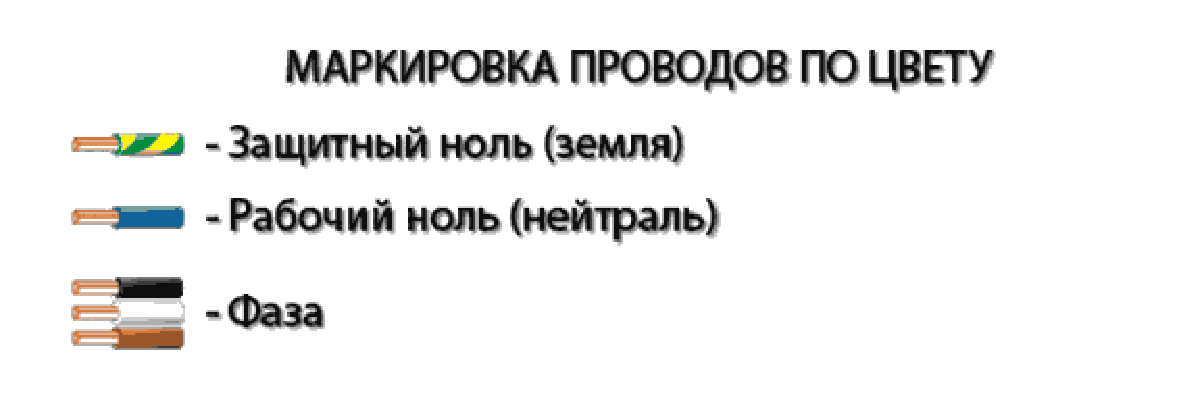

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

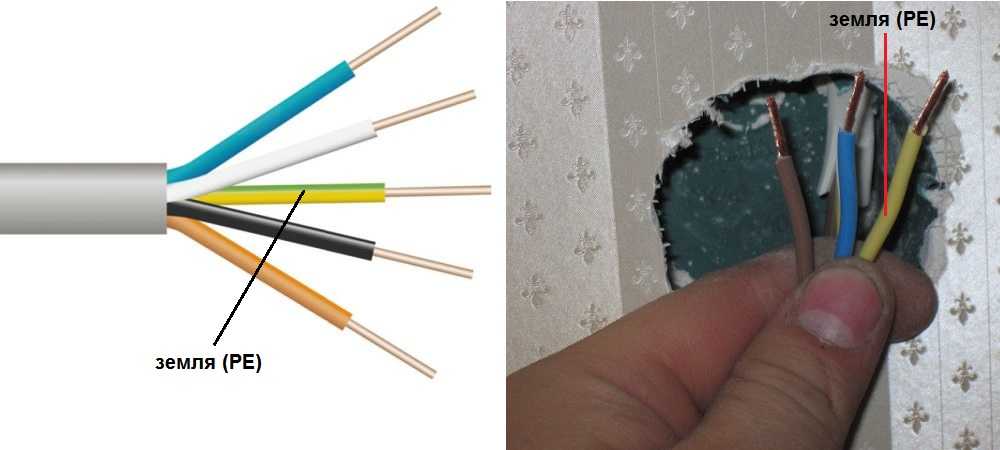

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

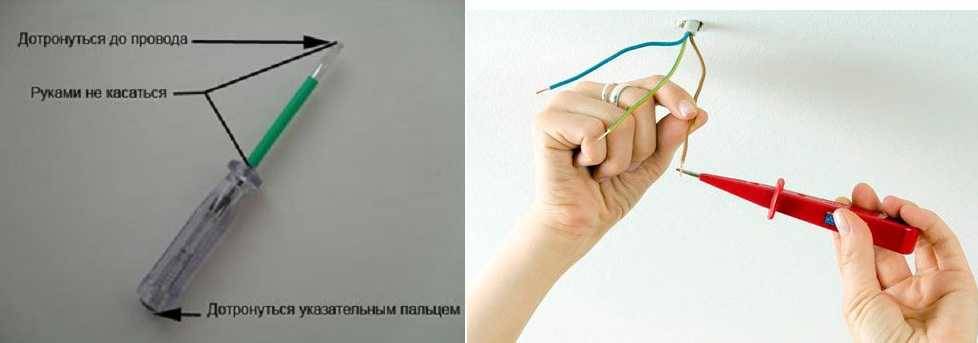

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

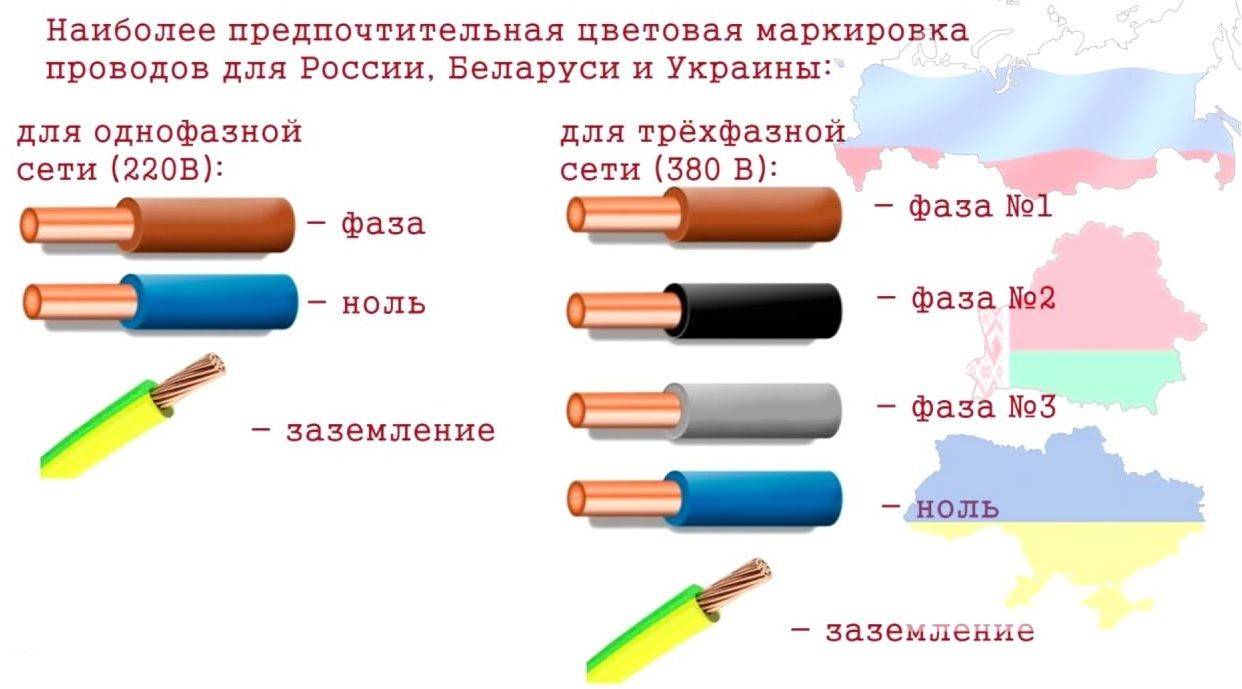

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

• коричневый – синий – зеленый/желтый;
• коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

• коричневый – серый – черный – зеленый/желтый;
• коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

• коричневый – серый – черный – зеленый/желтый – синий;
• коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

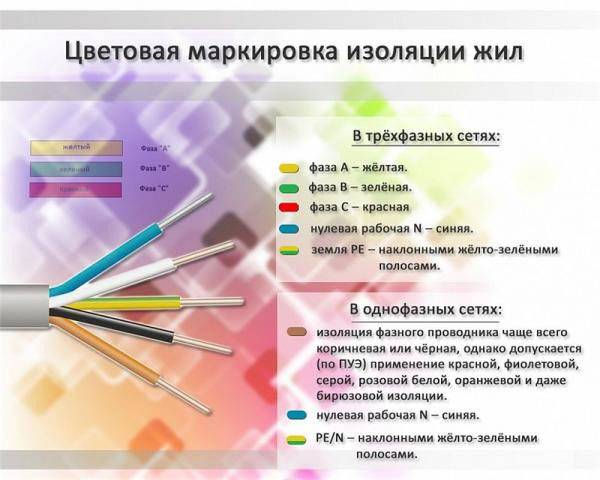

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная. В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Специфика различных видов кабельной продукции

Прежде, чем вести разговор о маркировке, стоит определить, в чем же разница между кабелем, проводом и шнуром. Различные виды кабелей могут использоваться не только на поверхности, но и под землей, и в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой, которая может быть изготовлена из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

1. Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:
2. Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
3. Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
4. Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
5. Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
6. Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Реакция электроприборов на обрыв нуля

Если общий нейтральный провод в многоэтажном доме оборвется, то потребители ощутят это в результате скачка напряжения в их электроприборах.

Основные факторы, которые могут привести к обесточиванию общего нуля:

• аварийная ситуация на подстанции;
• устаревшая проводка;
• монтаж проводки выполнялся не совсем качественно.

Та фаза, к которой подключено большее количество потребителей многоквартирного дома, будет перегружена. Напряжение в ней уменьшится. В той фазе, к которой потребителей подключено меньше всего, напряжение резко возрастет.

Это негативно скажется на приборах — снижение напряжения вызовет их неэффективную работу, а рост напряжения может повлечь за собой выход из строя тех, которые были подключены в данный момент. Чтобы обезопасить себя от такой ситуации, необходимо установить в щиток, питающий отдельную квартиру, индивидуальный ограничитель перенапряжения. Как только напряжение начнет превышать допустимые значения, ограничитель быстро отключит питание.

Если произойдет обрыв нуля непосредственно в квартире, то электричество пропадет полностью, но вместе с тем фаза не отключится. Опасность заключается в том, что она может перейти как раз на провод нулевой. И если какой-либо электроприбор был предварительно заземлён на него, корпус этого электроприбора будет под напряжением, а проще говоря, начнет «биться током».

Главными факторами, которые способствуют обрыву нуля непосредственно в квартире можно назвать:

• ненадежность присоединения контактов;
• неправильно выбранное сечение проводника;
• устаревшая проводка.

Эти факторы приводят к чрезмерному нагреванию проводника. Из-за повышенной температуры окисляется место присоединения контактов, перегреваются жилы проводов. А это, в свою очередь, может привести к пожару.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

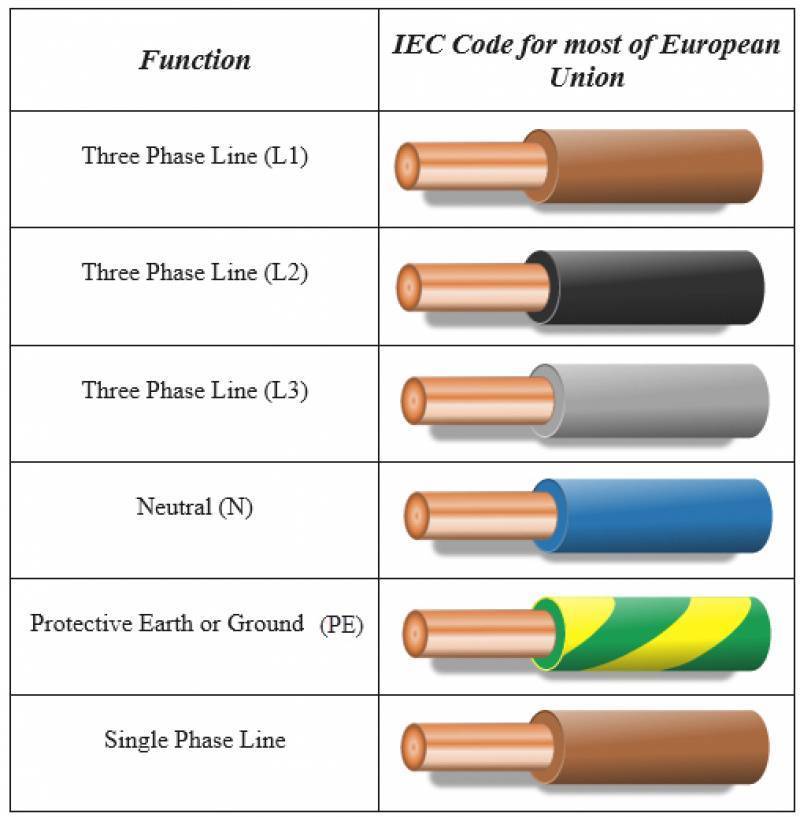

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Итак:
• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

1. Итак:
2. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Электролампа

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен

Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

Пример исправной индикаторной отвертки

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

Отвертка с изолированным жалом

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей. Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Пример мультиметра

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос цветовой маркировки особенно важен, когда один электрик прокладывает кабели, а другой их обслуживает. Если соблюдаются все цветовые коды, это экономит время и деньги на устранение неполадок.

К сожалению, в старой советской проводке большинство кабелей имеют один цвет, и без пробника или мультиметра это никак не обойти.

Если цветовая маркировка присутствует и соблюдается, нейтральный и защитный проводники должны присутствовать:

Нейтральный провод должен быть синего цвета.
Защитный нулевой провод PE — желто-зеленый.
Проводник, соединяющий защитный проводник и служебный нейтральный проводник PEN, имеет желто-зеленый цвет по всей длине проводника, но синий цвет на конце в месте соединения.

При окрашивании фазных проводов производитель предлагает на выбор несколько цветов. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда приходится игнорировать ГОСТ из-за неправильной цветовой маркировки производителей. Например, в кабеле есть 3 жилы разного цвета:

• синий
• коричневый
• чёрный

В этом случае фаза выполняется в соответствии с правилами, что является коричневым цветом. Нейтральный цвет будет синим. Черный провод будет заземлением. В этой версии цвета, по крайней мере, будут напоминать советский стандарт.

Еще один из «хлопотных» вариантов сочетания цветов жилы кабеля:

• черный
• синий
• Красный

Чтобы минимально нарушить ГОСТ и быть близким к его требованиям, сделайте фазу черной. Синий цвет будет нейтралью, а красный — защитным проводником PE.

Что делать, если кабель вообще не имеет цвета, похожего на фазный провод? Это означает, что отсутствуют черный, коричневый и серый цвета. Затем выберите в качестве фазы провод, который как можно ближе соответствует коричневому цвету, указанному в правилах. Например, красный.

Для двухжильных кабелей, где часто присутствуют черный и белый цвета, также полагайтесь на ГОСТ:

• черный будет фазой — L
• Белый цвет будет нейтральным в связи с PEN

Если ваш 3-фазный кабель 380 В является ответвлением от однофазного кабеля 220 В, ответвление должно быть того же цвета, что и силовой кабель. Если вы найдете кабель, у которого нет цветной жилы, можно использовать цветные цифровые гильзы.

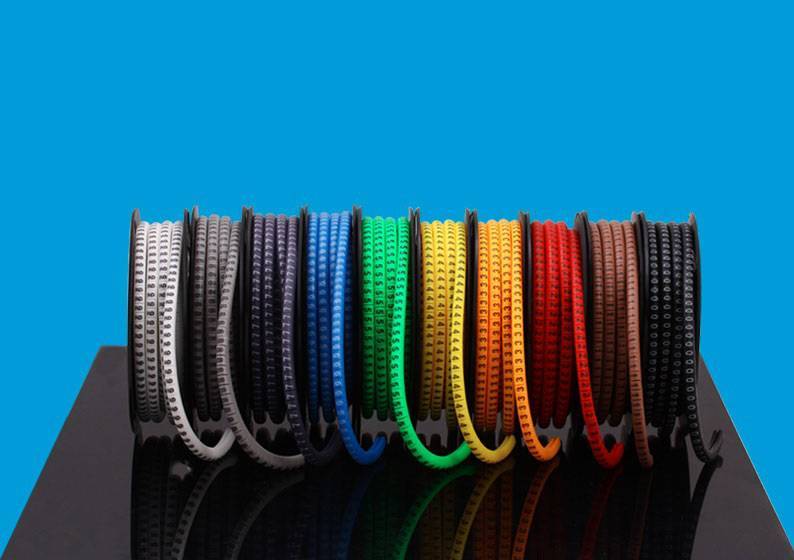

В качестве альтернативы можно надеть на концы кабелей цветные изоляционные терморубашки или цветную электрическую ленту в соответствии с фазировкой

Чтобы не прибегать к таким методам, при покупке и выборе кабеля заранее обращайте внимание на его цвет

Требования к расцветке проводки при монтаже

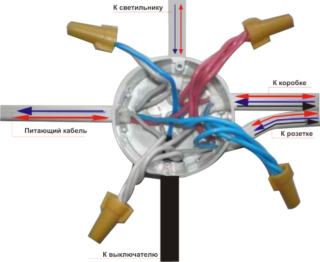

Расключение распредкоробки

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.
