Чугунные радиаторы отопления: характеристики, особенности, основные параметры

Расчет мощности

От чего она зависит

Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

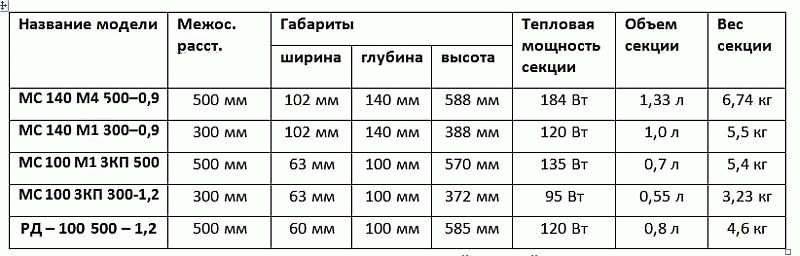

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей	В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы	Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

внутрикомнатный режим;
температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

конвекцией;
лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Виды

Радиатор отопления чугунный, как и любой другой, имеет конструкцию из нескольких аналогичных секций. Способом литья их изготавливают на заводах из серого сорта чугуна.

Каналы, которые предназначены для циркуляции теплоносителя, имеют либо форму круга, либо эллипса. Уже в момент сборки все секции будущего радиатора соединяются друг с другом при помощи ниппелей, а стыки конструкций ещё раз герметизируются. Используются стойкие к температурам резиновые или паронитовые прокладки. Так проводится сборка чугунных радиаторов отопления на заводе.

Виды чугунных радиаторов отопления:

одноканальные;
двухканальные.

Конструкции могут быть разной ширины, зависящей от числа секций, иметь разный вес и высоту. Размеры чугунных радиаторов отопления по ширине зависят от объёма помещения, которое будет обогреваться, от числа окон, а также толщины стен, выходящих наружу. Понятно, что если в радиаторе используется большее количество секций, то тепла будет отдаваться больше. Высота может варьироваться от 35 сантиметров до 1,5 метров. Глубина отопительной конструкции тоже имеет значение. От неё зависит, будет ли радиатор подходить под интерьер. Глубина может составлять 50-140 сантиметров и больше.

Чтобы провести монтаж, пригодится кронштейн для чугунных радиаторов отопления. Кронштейн необходимо надёжно закрепить на стене. Бывает так, что конструкции большого веса вешают под оконным проёмом на кронштейны и располагают их таким образом, чтобы она отступала от стены на небольшое расстояние. Хотя в настоящее время на рынке отопительного оборудования можно найти новые модели, которые устанавливаются на полу и имеют ножки.

Также современный вариант – трубчатые чугунные радиаторы отопления. Это эстетические и эффективные конструкции премиум-класса, которые отвечают всем требованиям и обладают множеством преимуществ.

Чугунные радиаторы отопления Konner

Мощность одной секции чугунного радиатора.

Несмотря на широкое многообразие отопительного оборудования, присутствующего сегодня на строительном рынке, многие до сих пор отдают предпочтение изобретенным в 19 веке чугунным радиаторам. Почему?

Во-первых, при относительно низкой теплоотдаче, в сравнении с теми же биметаллическими и алюминиевыми вариантами, КПД чугунных радиаторов выше, то есть, говоря простым языком, такие батареи медленнее остывают.

Во-вторых, чугун не вступает в химические реакции ни с водой, ни с тосолом, ни с еще какими-либо жидкостями, используемыми в настоящее время в качестве теплоносителя, поэтому срок службы его очень высок (до 50 лет).

При всем при этом ассортимент таких батарей не так уж и велик, поэтому определиться с той или иной его маркой особого труда не представляет. Кстати, у каждой из марок показатель мощности одной секции чугунного радиатора свой.

В чем плюсы

Если какой-то товар такое длительное время продается, это значит, что достоинств у него больше, чем недостатков. Справедливо это и для чугунных батарей.

Низкая химическая активность

Мы давно приняли как факт, что теплоноситель в наших системах центрального отопления, мягко говоря, далек от стандарта. Мало того, с этим фактом пришлось считаться мировым производителям, которые поставляют свои товары на наш рынок. Они разрабатывают специальные усиленные модели алюминиевых радиаторов, возобновили и совершенствуют биметаллические.

Единственное оборудование, которое не требует адаптации под наши сети — чугунные радиаторы. А все потому, что этот сплав химически инертен и почти не разрушается от контакта даже с таким теплоносителем, как в наших сетях. Среди других типов отопительных приборов самые стойкие — биметаллические радиаторы. Они могут стоять при Ph от 6 до 9, некоторые модели до 10,5. Это тоже немало, но при выборе чугунных вообще на этот фактор можно внимания не обращать. Они работают при любой водородной активности.

Красивые радиаторы отопления — чугун может быть очень привлекательным

По этому параметру может с ним сравнить только, пожалуй, нержавеющая сталь. И с таким сердечником выпускают несколько моделей биметалла, но что может отпугнуть, так это цена на них.

Длительный строк службы

В наших сетях есть батареи из чугуна, возраст которых перевалил за 50 лет. И это при работе с нашими теплоносителями. Вообще, производители дают гарантии на 10-15 лет, чего тоже более чем достаточно, но фактически стоять они будут и 20-30 лет без проблем.

Что им нужно для длительной работы, так это периодическая промывка. Если в системе не стоит фильтр и/или грязевик, весь мусор, переносимый теплоносителем, оседает внутри. Если длительное время не промывать систему, все может забиться солями, шлаком, песком, «слезами» от сварки и т.п. Раз в несколько лет радиатор нужно снять (для этого на подаче и на «обратке» поставьте шаровые краны), и промыть.

На входе и выходе обязательно поставьте шаровые краны

Низкая цена

Действительно есть модели чугунных радиаторов, которые стоят немного. Но это те самые, традиционные «советского» образца. Их образцом элегантности не назовешь, зато это самый недорогой вариант. Их цена — от 270 рублей за секцию. Другие, более современной формы, стоят уже от 500 и выше.

Малое гидравлическое сопротивление

По этому параметру к чугунным радиаторам отопления более-менее близко расположены только стальные сварные регистры и некоторые модели из алюминия. Но сталь разрушается довольно быстро, а внешний вид у них, пожалуй, даже хуже, так что особой конкуренции они не составляют. Алюминий стоит не во всех сетях, не со всеми антифризами, так что тоже не особенно конкурирует.

Малое гидравлическое сопротивление очень важно для систем с естественной циркуляцией. Так что при устройстве такой системы и выбора особого нет: безоговорочно подходит чугун, все остальные — смотреть нужно параметры и условия эксплуатации

Это радиатор английской фирмы Rococco

Высокая рабочая температура

По этой характеристике с ними никакие другие отопительные приборы не сравнятся. Разве что стальные, да и то не все. А чугунные могут спокойно выносить температуру среды до +150oC. Для биметаллических заявлена температура +100 oC или +110 oC, но желательно, чтобы она не превышала +95 oC.

Характеристики чугунных радиаторов: преимущества и недостатки

Чтобы понять причины популярности чугунных радиаторов на протяжении столь продолжительного периода времени, стоит рассмотреть их основные характеристики. Некоторые свойства дают им преимущество перед другими видами батарей:

Долговечность. Производители гарантируют минимальный срок службы чугунных батарей отопления от 10 до 30 лет, однако практика показывает, что в действительности он достигает 50-80 лет.
Чугунные радиаторы отопления рассчитаны на давление от 18 атмосфер и выше, что делает возможной установку в высотных домах.

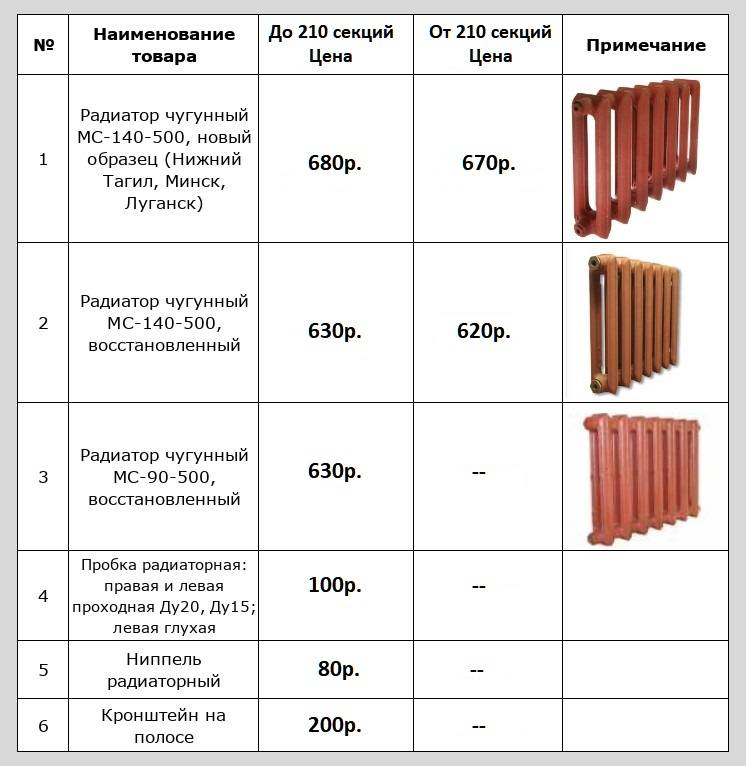

Средняя стоимость одной секции стандартной модели МС-140 с межосевым расстоянием 500 мм составляет от 270 до 400 рублей и является самой низкой по сравнению с другими отопительными приборами (для сравнения одна секция биметаллического радиатора РБС российского производства стоит около 900-1000 рублей).
Устойчивость к физическим и химическим воздействиям. Высокий водородный показатель, кислотность, присутствие в теплоносителе твердых частиц или ржавчины не оказывают серьезного влияния на работоспособность прибора.
Устойчивость к коррозии. В результате контакта с водой на поверхности чугуна образуется оксидная пленка (сухая ржавчина), защищающая его от дальнейшего распространения ржавчины. Если же чугун ржавеет в каком-то определенном месте, это может свидетельствовать о появлении трещины или дефекте в литье.
Устойчивость к высоким температурам (до 150°C), возможность использования в системах парового отопления.

Некоторые свойства можно отнести одновременно и к положительным, и к отрицательным в зависимости от конкретных условий:

Большое сечение проточной части батареи. С одной стороны, проходы большого диаметра делают возможной установку в открытых гравитационных системах отопления, проходы дольше забиваются, промывать батареи требуется реже. С другой стороны, одна секция МС-140/500 вмещает до 1,45 литров жидкости, объем используемого теплоносителя увеличивается в разы по сравнению с алюминиевыми и стальными приборами, что требует применять для подвода трубы большего диаметра. В индивидуальных системах для нормальной циркуляции требуется установка мощных циркуляционных насосов, а на первичный разогрев такого объема котлу потребуется гораздо больше времени.
Инертность. Чугунные батареи отопления долго разогреваются до рабочей температуры и долго сохраняют остаточное тепло. При перепадах температуры теплоносителя в системе центрального отопления такое свойство является преимуществом, но в индивидуальном отоплении инертность усложняет применение автоматических систем регулировки и требует больших затрат энергии на первоначальный нагрев.
Основной способ передачи тепла – излучение (до 70%). По сравнению с конвекционным способом нагрев помещения происходит медленнее, но при этом воздух не пересыхает и остается более чистым и комфортным для дыхания.
Устаревший дизайн. Чугунные батареи старого образца действительно выглядят не очень приглядно, но разнообразие современных моделей позволяет удовлетворить любой вкус.

Серьезных недостатков не так много, но они зачастую становятся главной причиной отказа от приобретения радиаторов этого вида:

Теплоотдача чугунных радиаторов отопления ниже, чем у алюминиевых, биметаллических или стальных батарей того же размера. Тепловая мощность чугунных радиаторов отопления составляет всего 80-160 Вт для одной секции при температуре теплоносителя 90°C, в то время как у алюминиевых батарей этот показатель находится в пределах 170-210 Вт при тех же условиях. Причин этому несколько: теплопроводность серого чугуна равняется всего 50 Вт/(м*К) (при 202-236 Вт/(м*К) у алюминия), а площадь теплоотдачи одной секции – 0,1-0,25 м² (при 0,4-0,6 м² у алюминиевых).
Вес 1 секции чугунной батареи МС-140 достигает 7,1 кг, что усложняет транспортировку и установку приборов. Однако и эту проблему можно решить, установив чугунный радиатор на декоративные ножки.

Импортные радиаторы на порядок дороже отечественных

Основные виды

Чугунные радиаторы М-140

Радиаторы типа М-140 имеют довольно простую конструкцию и легки в обслуживании. Материал, использующийся при их изготовлении — чугун. Он имеет высокую стойкость к коррозийным процессам и может использоваться с любым теплоносителем. Невысокий уровень гидравлического давления позволяет использовать радиаторы, как для гравитационной, так и для принудительной системы циркуляции теплоносителя. Высокий порог противодействия гидравлическим ударам позволяет эксплуатировать их как в двухэтажных, так и в девятиэтажных зданиях. Плюсы М-140 — легкость в обслуживании, надежность, длительный срок службы и низкая стоимость.

Чугунные радиаторы МС-140-500

Широко используются для обогрева строений с t теплоносителя в пределах 1300С и давлением 0,9 МПа. Ёмкость одной полости — 1,45л, объём обогреваемой площади — 0,244 квадратных метра. Материал, используемый для изготовления секций — СЧ-10 (серый чугун).

Чугунные радиаторы МС-140-300

Радиаторы, используемые для прогрева помещений с низкими подоконниками и давлением 0,9 Мпа. Ёмкость полости — 1,11л. Вес полости с учетом комплектующих — 5700 г. Сила расчетного теплового потока — 0,120 кВт.

Чугунные радиаторы МС-140М-500-09

Радиаторы этой модели используются для разных помещений с t теплоносителя до 1300С и давлением 0,9 мПа. Масса одной полости — 7100 г. Используемый для изготовления материал — серый чугун. S нагрева одной полостью — 0,244м2.

Характеристики и особенности

Секрет популярности их прост: в нашей стране такой теплоноситель в сетях централизованного отопления, что даже металлы растворяет или стирает. В нем кроме огромного количества растворенных химических элементов содержится песок, частички ржавчины, отвалившиеся с труб и радиаторов, «слезы» от сварки, болты, забытые во время ремонта и еще уйма всяких вещей, неизвестно как попавших внутрь. Единственный сплав, которому все это нипочем — чугун. Также хорошо справляется с этим и нержавейка, но, сколько будет стоить такая батарея, можно только догадываться.

МС-140 — неумирающая классика

А еще один секрет популярности МС-140 — это невысокая цена. У разных производителей она имеет существенные отличия, но примерная стоимость одной секции — около 5$ (в розницу).

Достоинства и недостатки чугунных радиаторов

Понятно, что товар, который многие десятилетия не сходит с рынка, имеет какие-то уникальные свойства. К достоинствам чугунных батарей относят:

Низкую химическую активность, которая обеспечивает длительный срок эксплуатации в наших сетях. Официально гарантийный срок от 10 до 30 лет, а срок эксплуатации — 50 лет и больше.
Малое гидравлическое сопротивление. Только радиаторы этого типа могут стоять в системах с естественной циркуляцией (в некоторых еще ставят алюминиевые и стальные трубчатые).
Высокая температура рабочей среды. Ни один другой радиатор не сможет выдержать температуры выше +130 o C. У большинства из них высший предел — +110 o C.
Невысокая цена.
Высокая теплоотдача. У всех остальных радиаторов из чугуна эта характеристика находится в разделе «недостатки». Только у МС-140 и МС-90 тепловая мощность одной секции сравнима с алюминиевыми и биметаллическими. Для МС-140 теплоотдача — 160-185 Вт (зависит от производителя), для МС 90 — 130 Вт.
Не подвергаются коррозии при слитом теплоносителе.

МС-140 и МС-90 — разница в глубине секции

Некоторые свойства при одних обстоятельствах — это плюс, при других — минус:

Большая тепловая инерция. Пока прогреется секция МС-140, пройти может час и больше. И все это время комната не греется. Но с другой стороны, это хорошо, если отопление отключают, или в системе использован обычный твердотопливный котел: накопленное стенками и водой тепло долго поддерживает температуру в помещении.
Большое сечение каналов и коллекторов. С одной стороны даже плохой и грязный теплоноситель не сможет их забить и за несколько лет. Потому чистка и промывка может проводиться периодически. Но из-за большого сечения в одной секции «помещается» больше литра теплоносителя. И его нужно «гонять» по системе и нагревать, а это — лишние затраты на оборудование (более мощный насос и котел) и топливо.

«Чистые» недостатки тоже присутствуют:

Большой вес. Масса одной секции с межосевым расстоянием 500 мм от 6 кг до 7,12 кг. А так как нужны обычно от 6 до 14 штук на комнату, можно посчитать какова будет масса. И это придется носить, а еще навешивать на стену. Это еще одни недостаток: сложный монтаж. А все из-за того же веса. Хрупкость и невысокое рабочее давление. Не самые приятные характеристики

При всей массивности с изделиями из чугуна нужно обращаться осторожно: при ударе они могут лопнуть. Та же хрупкость приводит к не самому высокому рабочему давлению: 9 атм

Опрессовочное — 15-16 атм. Необходимость регулярного окрашивания. Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Тепловая инерция — это не всегда плохо…

Область применения

Как видите, есть более чем серьезные достоинства, но и недостатки имеются. Если все суммировать, можно определить область их использования:

Сети с очень низким качеством теплоносителя (Ph выше 9) и большим количеством абразивных частиц (без грязевиков и фильтров).
В индивидуальном отоплении при использовании твердотопливных котлов без автоматики.
В сетях с естественной циркуляцией.

Недостатки чугунных радиаторов отопления

Качеств, которые можно отнести к чистым «минусам» батарей из чугуна не так и много. Большая часть недостатков в некоторых случаях можно использовать как достоинства.

Большой вес

Тут никаких разночтений. Большой вес — это неудобно при транспортировке, монтаже и обслуживании. Мало того, что носить их тяжело, не на каждую стену их повесишь. Пенобетон или газосиликат не удержат их однозначно, нечего и надеяться. Разве что поставить не настенные модели, а стоячие — на ножках.

И это чугунные радиаторы, но такой тип уже можно поставить в современный интерьер, хоть вес у них остается немалым

Хрупкость и невысокое рабочее давление

Большой вес и хрупкость — не лучшее сочетание. Особенно при транспортировке. И даже во время эксплуатации, один удар может разрушить секцию. Она попросту лопнет. Это качество ограничивает также и рабочее давление: оно у разных моделей отличается, но в среднем от 9 атм, до 12 атм. По этому параметру лучше и литые алюминиевые (20-30 атм), и у биметаллические (30-40 там, а у «Монолита от «Рифара» вообще 100 атм).

Малая мощность и большой размер

Теплоотдача чугуна раз в пять ниже, чем у алюминия. Но это касается самого металла. Разница между секциями не столь велика: примерно 1,2-1,5 раза. В среднем теплоотдача одной секции чугунной батареи — порядка 150-160 Ват. Это приводит к тому, что для обогрева требуется большее количество секций и батарея имеет большую длину.

Большой объем

Внутри секции стандартного размера (двухканальная с межосевым расстоянием 500 мм) помещается до 0,9 л теплоносителя. Для сравнения: в алюминиевых 0,35-0,42 л, в биметаллических 0,2-0,25 л. Это приводит к большому объему системы. Для квартир это некритично, а вот для индивидуального отопления ведет к большим затратам. В первую очередь требуется расширительный бачок большого размера, потом более мощный насос. И ко всему, весь этот теплоноситель нужно греть, то есть нужен более мощный котел. В этом случае расход топлива тоже больше.

Небольшая мощность одной секции приводит к большим размерам

Виды и конструкции

Если говорить о конструкции чугунных радиаторов, то это сборная модель, состоящая из нескольких секций. Их можно наращивать или уменьшать в зависимости от требований показателя теплоотдачи. Сами секции изготавливаются из серого чугуна методом литья. Внутри располагаются каналы, по которым движется теплоноситель. Эти каналы могут быть круглого или эллиптического сечения.

Между собой секции собираются с помощью ниппелей, где показатель герметичности обеспечивают специальные прокладки-манжеты. Их изготавливают или из паранита, или из термостойкой резины.

В настоящее время производители изготавливают два основных вида чугунных батарей, разделяющихся между собой количеством каналов:

Одноканальные.
Двухканальные.

Размер чугунной батареи не имеет стандартных показателей, потому что производители предлагают несколько моделей. Раньше их было больше, сегодня же отечественных видов осталось только два. Это МС-140 и ее подвид МС-110, которые выпускает СанТехлит. Самые известные «гармошки» модели ЧМ, которые производит Чебоксарский завод. Из ближнего зарубежья на российский рынок свою продукцию поставляет Минский завод, который предлагает двухканальные чугунные радиаторы из десяти моделей. А вот Европа и Азия просто завалили своей продукцией, предлагая батареи высокого качества по высокой цене.

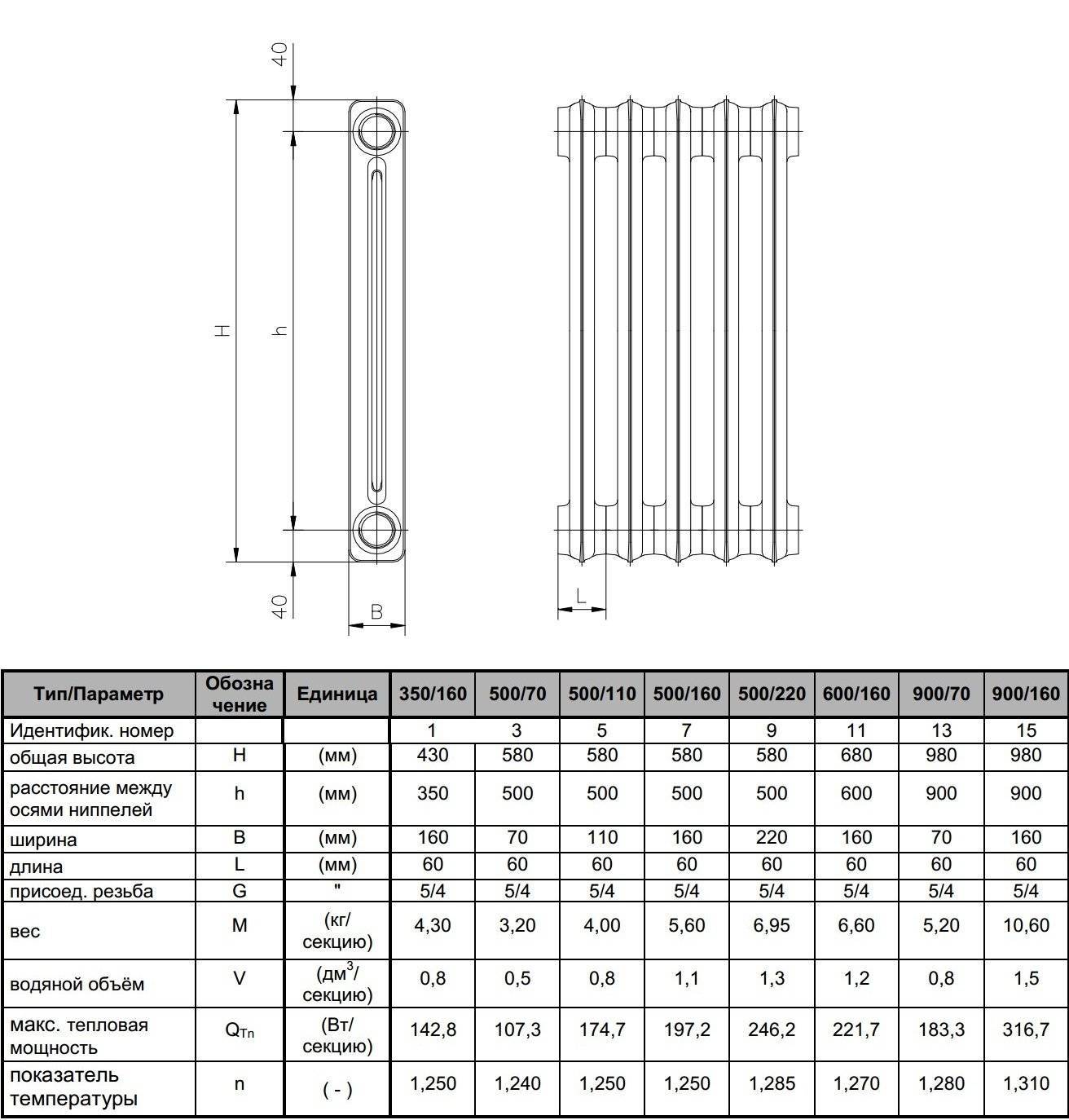

Размеры

Размер прибора будет зависеть от размеров секции. У каждого производителя они разные.

МС-140 имеет стандартные ширину и глубину, соответственно 93 и 140 мм, а вот высота может варьироваться в диапазоне 388-588 мм.
ЧМ1 по тем же показателям: 80 мм, 70 мм, 370-570 мм.
ЧМ2: 80 мм, 100 мм, 372-572 мм.
Радиатор от китайского производителя «Konner» модели «Модерн». У нее стандартная высота 565 мм, ширина 60 мм и глубина 80 мм.

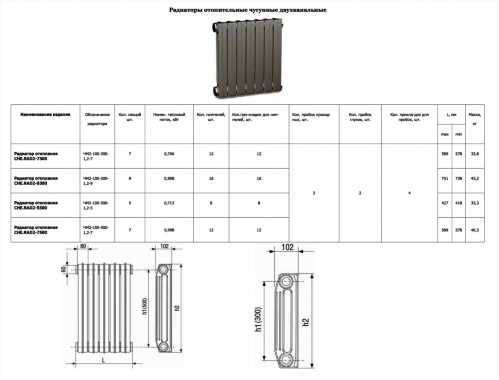

Схема размеров

Вес

Тот, кто хотя бы раз занимался установкой чугунных радиаторов, знает, как с ними непросто обращаться. Они очень тяжелые и требуют достаточно больших усилий, чтобы не только их поднять, но и правильно установить. У каждого производителя, как и в случае с размерами, вес так же сильно отличается по моделям. Рассмотрим по тем же маркам вес одной секции чугунной батареи.

МС-140 – 5,7-7,1 кг в зависимости от размеров секции.
ЧМ1 – 3,3-4,8 кг.
ЧМ2 – 4,5-6,3 кг.
«Konner» — 3,5 кг.

К вопросу: сколько весит батарея чугунная? Здесь все очень просто. Вам нужно умножить показатель веса из вышепредложенного списка на количество секций вашей батареи. Количество секций определяется мощностью, которая необходима для обогрева той или иной комнаты.

Мощность

Что такое мощность чугунных радиаторов отопления? Это показатель количества отдаваемого тепла на определенную площадь обогреваемого помещения. Есть стандартный показатель, который используется во всех расчетах. То есть это своеобразная постоянная величина, при соблюдении которой в помещениях всегда будет комфортно.

При увеличении высоты используется повышающий коэффициент. Есть и другие коэффициенты, используя которые, можно довести показатель мощности чугунных радиаторов до максимальной точности. Они зависят от многих критериев, особенно от конструкции самого дома. К примеру, от толщины стен, от материала, из которого здание возведено, от количества окон и входных дверей, и так далее.

Таблица теплоотдачи чугунных радиаторов отопления:

Модель	Тепловая мощность, кВт
МС-140	0,12-0,16
ЧМ1	0,075-0,11
ЧМ2	0,1-0,142
«Konner»	0,12-0,15

Есть еще несколько дополнительных характеристик, на которые специалисты обязательно обращают внимание:

давление теплоносителя, которое может выдержать чугунный радиатор отопления;
площадь прогрева одной секции;
количество воды внутри секции, которую она может в себя вместить.

Расположим эти три показателя по маркам:

МС-140 – 9 атм.; 0,244 м²; 1,11-1,45 л.
ЧМ1 – 9 атм.; 0,1-0,65 м²; 0,66-0,9 л.
ЧМ2 – 9 атм.; 0,148-0,207 м²; 0,7-0,95 л.
«Konner» — 12 атм.; 0,66-0,96 л.

Сравнивая все модели по вышеописанным техническим характеристикам, можно сделать один определенный вывод — китайские радиаторы практически по всем показателям превосходят российские. И это при том, что его габаритные размеры, особенно глубина и ширина, намного меньше.

Как выбрать размер радиатора отопления

Подбор батареи по величине происходит следующим образом. Убедившись, что изделия устраивающего вас производителя подходят по высоте и глубине, надо выяснить количество секций для каждой комнаты. Для этого вычисляем потребную тепловую мощность отопительных приборов, пользуясь алгоритмом:

в комнате с одной наружной стеной и 1 окном принимается 100 Вт тепла на 1 м2 ее площади;
если стен, выходящих наружу, — две, то надо брать 120 Вт на 1 м2 помещения;
когда есть 2 стены и 2 окна, то 130 Вт/м2.

Примечание. Алгоритм даст верный результат для помещений высотой до 2.5—2.7 м. Если потолки выше, рекомендуется взять 40 Вт теплоты на 1 м3 объема помещения.

Перемножив эти цифры на площади комнат, получаем потребную тепловую мощность, по которой и определим размеры батареи, взяв за основу теплоотдачу 1 секции. Ниже в качестве примера приведены таблицы, где представлены все размеры, межосевые расстояния и теплоотдача алюминиевых и биметаллических радиаторов GLOBAL:

Совет. Чтобы не ошибиться, надо от мощности, указанной в паспорте на изделие, отнять 30%, а лучше – 50.

Определив реальную мощность 1 секции, становится понятно, как найти их количество: поделить найденный ранее расход теплоты на это значение. Но после этого вы можете столкнуться с ситуацией, когда обогреватель в сборе не входит в подоконную нишу или наоборот, выглядит в ней слишком непрезентабельно, как показано на фото:

Получается, что при выборе алюминиевого или биметаллического радиатора отопления нужно найти некий баланс между требуемой тепловой мощностью и его размером. Тогда обогрев получится достаточным, выполнятся условия монтажа батареи, а интерьер при этом не будет нарушен.
