Тонкости выбора и установки чугунной плиты на печь

5 Как установить колосники для печи своими руками

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Обратите внимание! Если сечение прутьев решетки треугольное, то класть ее нужно треугольниками вниз

5.1 Плиточная решётка

Одним из самых распространённых типов колосников является плиточная решётка. Главная особенность данной конструкции заключается в соблюдении строго фиксированных размеров. Такая решётка рассчитана на монтажную площадку определённого размера.

Должно выполняться обязательное условие — наличие промежутка между внешним периметром колосниковой решётки и стенками топки не менее 5 мм. Если этот размер не будет выдержан, то чугунная решётка при нагреве может сильно расшириться и повредить топку.

5.2 Балочная колосниковая решётка

Решётка состоит из набора отдельных колосниковых элементов. На противоположных сторонах монтажной площадки делают пазы, в которые вкладывают чугунные бруски. Такая система не совсем удобна при чистке колосников и сегодня эти конструкции практически не встречаются. Однако следует заметить, что при пользовании старинной печью это приемлемый вариант устройства колосниковой решётки.

5.3 Подробности приготовления кладочного раствора

1. обычно для выполнения работ используется полнотелый кирпич марки М150 и более. В этом случае применяют глинопесчаный раствор, в котором пропорция глины и песка ориентировочно составляет один к двум. Такой раствор обычно используют и для декорирования очага керамической плиткой.
2. кладка тугоплавкого кирпича осуществляется на растворе из тугоплавкой глины с добавлением песка.
3. применение шамотного кирпича осуществляется на растворе из огнеупорной (каолиновой, бентонитовой) глины и шамотного порошка в пропорции один к трем — четырем.
4. дымовые трубы в области чердака выполняются на цементно-песчаном растворе.

5.4 Что необходимо для изготовления?

Изготовить колосник возможно своими руками. Из чего сделать колосник в печь? В качестве материала лучше использовать жаростойкую сталь, ведь работать с чугуном в домашних условиях невозможно. Для изготовления решетки вы можете использовать любые материалы, которые имеют жароустойчивые характеристики. Это могут быть арматура, уголок, стальные трубы или полоски метала.

Для изготовления колосников вам понадобятся:

• метал, из которого будет выполнена решетка,
• прутья из стали для создания перегородок;
• линейка, инструмент для нанесения отметок;
• болгарка чтобы разрезать материал;
• сварка.

Из арматуры

Изготовить колосник из арматуры самостоятельно несложно. Достаточно выбрать нужную длину изделия и разрезать болгаркой арматуру. Необходимо определить количество полосок и учесть просветы для вентиляции.

Когда необходимое количество материала будет заготовлено, можно приступить к свариванию решетки с помощью прутьев.

Из уголка

Колосник для печи своими руками из уголка сделать еще проще, чем с арматуры. Для этого достаточно сварить между собой два уголка нужных размеров: одна сторона равняется ширине изделия, вторая длине. В итоге получится прямоугольная основа будущей детали. Решетку можно изготовить из арматурных прутьев или толстой сетки.

• Если установка выполняется для кирпичной конструкции, в кирпичах понадобится сделать небольшой зарез. Для этого к габаритным размерам колосника нужно прибавить 1 сантиметр. Таким образом, конструкция при расширении не будет деформироваться и упираться с большой силой в кирпичи;
• Расположите нижнюю часть так, чтобы она находилась ниже верхней части топочной камеры на 4-5 сантиметров;
• Отверстия должны иметь достаточно большие размеры, в процессе эксплуатации не забиваться продуктами горения, распада;
• Определите точные габариты живого сечения, так как оно напрямую влияет на срок эксплуатации устройства и самого колосника;
• При сборке делается небольшой обязательный уклон в сторону топочной камеры. Таким образом, пламя в очаге будет прогорать полностью, постепенно и последовательно, а не все сразу.

Разновидности варочных настилов из чугуна

Независимо от комплектации все плитки отлично исполняют функцию теплообмена, на них можно готовить еду. Варочные настилы бывают двух типов – сборные и цельные. Отличие первых в тепловых зазорах между деталями, за счет которых происходит компенсация расширения нагреваемого металла. Но у каждого типа есть и дополнительные особенности.

Сборные плиты

Конструктивно они выглядят как металлические панели с несколькими кольцами различного диаметра, которые устанавливаются друг в друга. В итоге получается единая плоскость. Плиты сборные печные могут иметь от одной до шести конфорок, причем можно варьировать их величину для определенной посуды путем снятия и надевания колец.

Чтобы сделать изделия более прочными, их изнутри оснащают ребрами жесткости. Значительное достоинство подобного дополнения – повышение температуры панели и увеличение эффективности.

Цельные плиты

Это листы чугуна с одной либо двумя круглыми конфорками постоянного сечения. Также есть глухие модели, представляющие собой цельный бесконфорочный лист. Цельные модели почти не имеют расширительных зазоров, из-за чего она не так практична и долговечна, как сборный аналог. Из-за отсутствия свободного пространства может произойти деформация нагревающейся панели. Но есть у плит цельного типа для печи преимущества – простота установки и невысокая цена в сравнении со сборными.

Виды чугунных печных поверхностей

Вне зависимости от комплектации все чугунные поверхности хорошо справляются с теплообменными функциями и подходят для приготовления пищи. Различие в цельной и сборной плите заключается в наличии тепловых зазоров между элементами, благодаря которым компенсируется расширение металла при нагревании. Более подробно разобраться в строении варочных поверхностей можно, прочтя о каждой из них в отдельности.

Сборные плиты

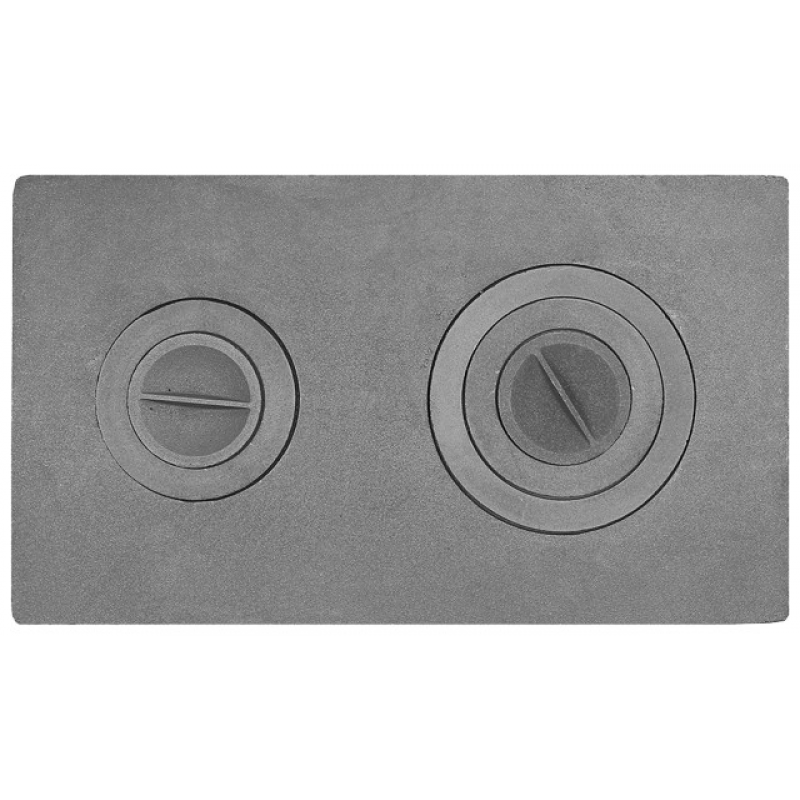

Сборный варочный настил представляет собой конструкцию из чугунной поверхности и нескольких колец, отличающихся в диаметре. Они вставляются друг в друга и собираются в единую плоскость подобно пазлу.

Все сборные плиты могут включать от одной до нескольких конфорок, а благодаря возможности снимать и надевать кольца, можно подобрать наиболее подходящий размер конфорки для каждой конкретной посуды.

Такой вид настилов более долговечен и устойчив к температурным скачкам. Благодаря наличию зазоров между кольцами, металл во время нагревания может расширяться без деформаций и других повреждений. Для придания особой прочности некоторые плиты производятся с дополнительными ребрами жесткости на внутренней стороне. Весомым плюсом такого дополнения является увеличение температуры варочной поверхности, и, таким образом, повышение эффективности печи в приготовлении пищи.

Цельные плиты

Цельный варочный настил представлен в виде цельного металлического листа, обычно с одной или двумя конфорками с неизменным диаметром. Существуют также глухие плиты, в которых не предусмотрено наличие конфорок.

Такая конструкция плиты для печи практически не имеет тепловых зазоров, что делает ее не такой надежной и практичной как предыдущая модель. Из-за отсутствия свободного пространства во время нагревания может произойти деформация чугуна.

Однако важным преимуществом цельных плит является простота установки и лояльная стоимость по сравнению со сборными.

Основные нюансы при монтаже чугунной плиты:

1. При изготовлении печи будет уместно сопоставить разницу в поведении различных материалов под действием температуры. Металл и кирпич имеют разное расширение, и в процессе нагревания печь может разрушиться. Чтобы этого не произошло нужно предусмотреть зазоры между чугунной плитой и кирпичной поверхностью до 5 мм по всему периметру. Таким образом можно существенно увеличить срок службы печи.
2. Металлическая плита на поверхности печи фиксируется жидким глино-асбестовым раствором. Для его приготовления глина смешивается с измельченным асбестом и посредством доливания воды раствор доводится до правильной консистенции (жидкой сметаны).
3. Во время монтажа чугунной плиты обязательно контролировать процесс с помощью уровня. Над топкой всегда размещается наибольшая конфорка.
4. Для укрепления конструкции печи верхний ряд кирпичной кладки стоит зафиксировать стальным уголком по периметру.

Достоинства армейской буржуйки

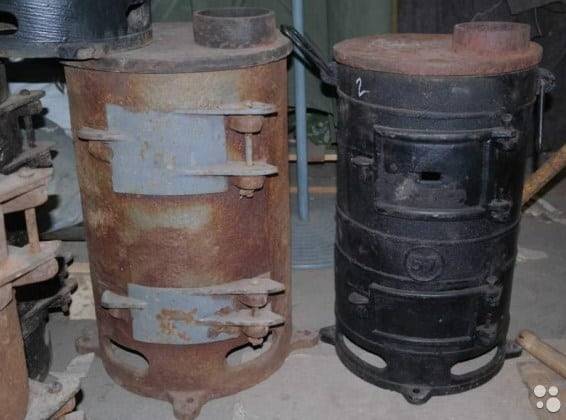

Чугунная печь ПОВ-57 очень экономна в потреблении топлива. Одна загрузка агрегата способна отапливать его в течение 6-10 часов. Исторически данный тип печи применялся еще около пятидесяти лет тому назад для обогрева казарм и армейских палаток. Отсюда и пошло название. Удобство в эксплуатации и обслуживании чугунной печи, а также безопасность и низкое потребление топлива значительно повысили ее популярность, сделали возможным использование печи и в наш время, в условиях невозможности обогрева при помощи центрального отопления.

Сегодня используется практически первозданный вариант конструкции буржуйки, который не подвергся модернизации. Надежность устройства агрегата обеспечивает длительный срок службы. Другим достоинством чугунной буржуйки является то, что в качестве топлива можно использовать не только дрова, но и строительные и древесные отходы и даже бытовой мусор.

Правила установки

Чтобы металлическая поверхность дровяной печи служила долго, ее заделка проводится по следующим правилам:

1. При монтаже плиты в кирпичную печь учитывают разные коэффициенты теплового расширения кирпича и чугуна. Достаточно оставить зазор в 5 — 7 мм по периметру, тогда она не повредит кладку.
2. Для фиксации применяют раствор из глины и асбестовой крошки. Его делают самостоятельно, измельчив и смешав компоненты с водой, или разводят уже готовый из магазина. Оптимальной считается консистенция жидкой сметаны.
3. Под основание плиты укладывают мягкую подложку из асбестового шнура или полотна.

Фото 1. Подложка под варочную плиту из мягкого негорючего теплоизолятора укладывается прямо на кирпичную кладку.

1. Для надежности верхний ряд кладки закрепляют металлическим уголком.
2. Установка ведется по уровню, а самую большую конфорку располагают над местом основного горения дров.
3. После высыхания раствора печь понемногу протапливают до температуры в 600 — 650 градусов постепенно повышая на 70 — 80 градусов в час. Такой плавный нагрев снимет внутренние напряжения в чугуне и не позволит образоваться трещинам при последующей эксплуатации.

Внимание! Протапливать начинают небольшими щепками, постепенно добавляя крупные поленья. После нагрева до требуемой температуры печь оставляют до полного остывания

Технические аспекты чугунных плит

Метод производства печных панелей – литье. Роль сырья играет серый чугун, маркированный, как СЧ 15-20. Цифры в маркировке означают предел прочности, выраженный в кгс/мм2. Серым называть литейный чугун не вполне корректно, но эта ошибка закреплена на уровне ГОСТа. Хотя цвет плит действительно отражает название металла.

СЧ представляет собой комбинацию углерода и железа – двух основных компонентов материала. Кроме этого, состав включает в себя некоторое количество серы, марганца, фосфора и кремния. Примеси – причина повышения прочностных характеристик чугуна.

Варочная панель из чугуна отличается:

• термоустойчивостью – качественные плиты невосприимчивы к температурным колебаниям; высокая температура не становится причиной деформации настилов на протяжении всего эксплуатационного периода;
• антикоррозийными характеристиками; непосредственно после отливки плиты покрываются слоем ржавчины, что и делает их способными сопротивляться коррозии; некоторые изделия дополнительно покрывают термостойким защитным слоем, но его функция скорее декоративная – через какое-то время защитный слой стирается, что никак не отражается на работе плиты.

Наиболее популярные размеры панелей, мм:

• 340*410;
• 340*510;
• 340*585;
• 410*660;
• 410*710.

Толщина панелей обычно варьируется в пределах 8-17 мм. Вес колеблется в диапазоне 10-55 кг. На российском рынке представлены изделия и российских, и европейских производителей. Среди последних более всех распространены плиты производства Финляндии.

Совет! Выбирайте плиты сообразно габаритам посуды. Да, плита под объёмную тару может обойтись дороже, но мощное изделие – залог комфорта и гарантия безопасности.

Виды чугунных печей для дома

Корпус, как правило, отливается цельным, а отдельные чугунные детали, элементы из стали и огнеупорной керамики крепятся к нему на болты.

Печи российского производства изготавливают из серого чугуна марок СЧ-15 и СЧ-20. Зарубежные разработчики используют материалы с аналогичными техническими характеристиками.

По функциональному назначению выделяют три вида чугунных печей:

• отопительные;
• варочно-отопительные;
• печи-камины.

Для отопления

Предназначены исключительно для отопления дома, имеют разные размеры и форму. По конструкции бывают:

• однокамерными;
• канальными;
• длительного горения.

Корпус однокамерной печки внутри разделен на топочную камеру и поддувало. Ширина отверстия, через которое поступает воздух для горения, регулируется открытием зольника. В поддувало вставляется стальной выдвижной ящик, что облегчает процесс уборки золы.

К топке канальной печи прикреплены 1—2 стальные пластины, образующие дымовые каналы (чтобы раскалённые топочные газы задерживались там до сгорания). Для предотвращения перегрева пола корпус устанавливают на ножки.

Фото 1. Дровяная печь из чугуна, предназначенная для отопления помещения. Имеет одну топочную камеру и поддувало.

Чугунные печи, предназначенные для длительного горения, загружают большим количеством топлива (на 75% объёма топки). Подача воздуха регулируется специальными дозаторами в средней и верхней части корпуса.

Справка. Многие из отопительных домашних печей не имеют горизонтальной плоскости, где можно приготовить пищу. Есть модели с небольшой площадкой, на которую ставят чайник или кастрюлю.

Варочно-отопительные

Бывают разных размеров и предназначены для помещений размером от 25 до 150 квадратных метров. Объединяет их наличие варочной панели.

Варочная панель бывает:

• сплошной;
• с отверстиями-конфорками, которые закрывают кольцами и дисками.

Кроме плиты, в корпус встроен духовой шкаф. Под топкой находится поддувало, через которое поддаётся воздух для горения (приток регулируется открытием поддувальной дверки или специальных задвижек в ней) и зольный ящик. Все варочно-отопительные печи являются канальными.

Фото 2. Варочно-отопительная чугунная печка. Имеет две конфорки и духовой шкаф.

Топки больших варочно-отопительных заводских печей имеют термозащитную футеровку из шамота или измельчённого вермикулита. Она выдерживает температуру до 1200 градусов. Футеровка является съёмной и подлежит замене. Дверцы печей (сплошные или оснащённые окошком из жаропрочного стекла) выполнены из литого чугуна. К нижней части корпуса крепятся прочные ножки.

Печи-камины на дровах

По внешнему виду печи-камины, отопительные и варочно-отопительные печи отличаются. Многие модели имеют низкое основание, высокий корпус и большую топочную камеру, над которой располагается прямой дымоход. Он создаёт достаточную тягу для интенсивного горения топлива.

Чугунные камины заводского производства часто совмещают в себе также элементы печи. Во многих моделях есть поддувало с регулируемыми отверстиями. Это позволяет продлить время сгорания топлива и получить больше тепла с каждой порции дров.

На верхней части корпуса отдельных моделей есть площадка, на которой можно разогревать еду. Для защиты от прогорания топку камина футеруют шамотным кирпичом, вермикулитом.

Фото 3. Чугунная печь-камин на дровах. Дверца устройства выполнена из прозрачного жаростойкого стекла, что позволяет любоваться пламенем.

Все заводские чугунные камины имеют большую топочную дверцу, в которую вставлено жаростойкое стекло. Современный дизайн, использование в оформлении разных стилей делают прибор украшением гостиной.

Важно! Топка чугунных печей и каминов зарубежных производителей имеет глубину 18—20 см. Она предназначена для сжигания коротких поленьев, паллет, торфяных брикетов, щепы

3 Критерии выбора колосниковых решеток для печи

Выбор колосниковой решетки определяется несколькими факторами, к которым можно отнести следующее:

• Тип отопительного прибора (сооружения).
• Вид используемого топлива – от этого момента будет зависеть модель колосника. Если планируется отапливать печь углем, то следует приобретать более массивные решетки, способные выдерживать и немалую механическую нагрузку, и экстремально высокий температуры. Для дровяных каминов и печей подходят более легкие по весу изделия.
• Колосниковая решётка должна соответствовать своими размерами посадочному месту в топочной камере. А если точнее, то в проект печи обычно сразу закладываются габариты колосника, исходя их предложенных в продаже размеров этих изделий.
• Расстояния между параллельными прутами решетки для дровяных печей должны составлять в общей сложности не менее 40% от площади колосника. Этот фактор поможет избежать трудностей при очистке изделия от золы. Кроме того, зазоры меньше рекомендуемых будут создавать препятствия для свободной циркуляции воздушных потоков. А это, в свою очередь, приведет к уменьшению продуктивности работы отопительного прибора, а также к снижению уровня безопасности его эксплуатации. Недостаточность воздушного обмена создает сложности и для полноценного прогорания топлива, и для нормальной тяги. А задержка продуктов сгорания – недопустима, так как это чревато очень серьезными последствиями.

В случае если просветы колосниковой решетки будут больше, чем это необходимо, то в зольник будет осыпаться не только зола, но и еще недогоревшие частицы топлива. Следствие – совершенно ненужный перерасход топлива, так как упавшие в зольник недогоревшие частицы дров или угля уже не дадут ожидаемой теплоотдачи. Да и с безопасностью в таком случае все обстоит не слишком благополучно.

Доставка в МО за пределами МКАД

Стоимость доставки за пределы МКАД 40 руб./км. + 950 руб. за проезд машины через территорию внутри МКАДА. К примеру, для Балашихи стоимость будет 950+15*40= 1450 рублей. Самые выгодные цены на доставку заказов в Подмосковье!
Срок доставки – на следующий рабочий день после заказа (при условии, что товар есть на складе)

Время с 10 до 21 часа. За час до приезда, курьер в обязательном порядке созванивается с получателем заказа.
Оплачивается расстояние от МКАДА до конечного адреса, по тарифу 40 руб./км.
Доставка осуществляется до подъезда, либо ворот дома.
Внимание! Разгрузка не входит в стоимость доставки. Мы обращаем Ваше внимание на немалую массу большей части предлагаемой нами продукции и просим Вас своевременно позаботиться о разгрузке.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

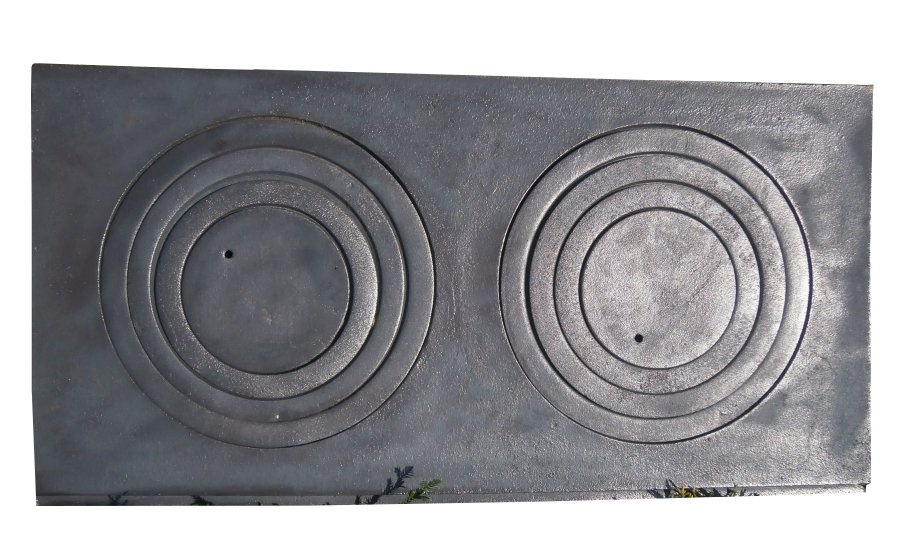

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Типичная отопительно-варочная печь

Ознакомление с печным мастерством рекомендуется начинать с изучения инструкции по кладке наиболее популярного варианта отопительно-варочной печи.

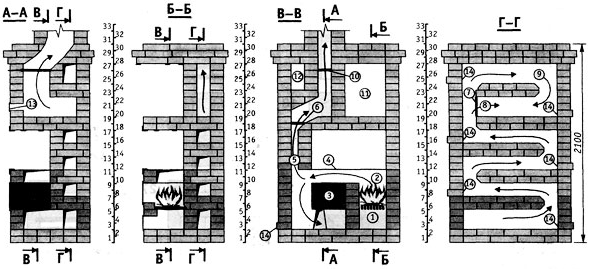

Схема отопительно-варочной печи
