Как продлить жизнь чугунным трубам?
На продолжительность службы трубопровода из чугуна существенно влияет качество стоков. К сожалению, контролировать наличие химически активных или агрессивных компонентов в сточных водах достаточно сложно, поэтому сроки эксплуатации трубопровода из чугуна продлевают другими способами.
Большую роль играет качественное литье, в таком случае труба не содержит вмятин и пустот, которые уменьшают сроки службы. Внутреннюю поверхность обрабатывают битумными составами, слоями цинка или песчано-цементной смесью – они создают устойчивое антикоррозийное покрытие.
Монтаж труб производится двумя методами: раструбным и безраструбным. Чтобы продлить сроки эксплуатации раструбного трубопровода, соединения и стыки деталей должны быть заизолированы качественными материалами, монтаж системы производится в несколько этапов:
- Зачищение внутренней поверхности от шероховатости и неровностей;
- Детали системы располагают раструбами в сторону, противоположную напору стоков;
- Стыки укрепленных раструбов уплотняют пенькой или паклей, лучше всего выбрать скрученные жгуты из просмоленного льна. Нужно контролировать, чтобы при уплотнении пакля не попала внутрь трубы, и были плотно закрыты просветы между стенками;
- Последний слой уплотнителя делают из непросмоленного материала, так он лучше сцепляется с цементом;
- Цементом заполняют остальную часть стыка (это примерно третья часть) и зачеканивают торец раструба;
- Для предотвращения растрескивания цемента место стыка закрывают мокрой ветошью.
Такой способ герметизации стыков продлевает эксплуатационные характеристики канализации и трубопровода, однако создает определенные сложности при демонтаже чугунных труб. Если речь идет о замене части системы, рекомендуется не использовать железный молоток для отбивания цементного раствора. Чугун – материал прочный, но хрупкий.
Безраструбные детали закрепляют с помощью специальных хомутов. Их легче монтировать и демонтировать, а также обслуживать в случае засоров или поломок. Такая система соединений исключает использование дополнительного уплотнения, что позволяет производить быструю замену частей трубопровода.
Как правило, детали из чугуна делают литыми, цельными
Поэтому при выборе нужно обращать внимание, чтобы поверхности были ровными и не имели вмятин, выпуклостей, швов, трещин или пятен. Кроме того, чугун хорошего качества на срезе изделия должен быть равномерно зернистым, а толщина – одинаковой на всем протяжении
Особенности монтажа
После того как старая канализационная система разобрана, материалы закуплены, а инструменты подготовлены, можно приступать к выполнению работ по установке новой канализации. нужно начинать с составления проекта. Он может быть таким же, как и проект старой системы, а может быть проложен и другими путями.
Размеры могут быть разными в зависимости от того, для внутренней или они используются. Прокладка чугунных канализационных труб в земле требует больше усилий, чем их монтаж внутри дома. Дело затрудняется тем, что необходимо выполнять сложные земельные работы.

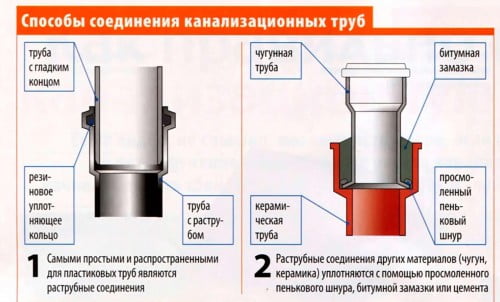

Способы соединения канализационных труб
При монтаже наружной канализационной системы из чугунных труб требует особая аккуратность и точность. Нельзя допускать даже малейшей ошибки, так как потом придётся раскапывать траншею, искать место протечки, устранять проблему.
Процесс монтажа канализационных труб состоит из нескольких этапов.
- В раструб трубы, которая уже установлена, следует аккуратно вставить монтирующуюся трубу гладкой частью.
- Необходимо тщательно уплотнить место зазора, учитывая, что в процессе эксплуатации трубы могут сдвигаться под собственным весом. Для уплотнения лучше всего использовать паклю.
- Герметизацию трубы выполняем при помощи цементного раствора.
- После обработки цементом следует накрыть место соединения мокро тряпкой, чтобы раствор равномерно высыхал.
- Для к стенам или полу нужно использовать специальные детали.
Соединение чугун-чугун
Есть разница в том, какие трубы соединять между собой. В процессе строительства загородного дома, как правило, канализационная система выполняется с ноля. В этом случае, если хозяин отдал предпочтение канализационным трубам из чугуна, придётся подбирать вариант соединения чугунных труб и чугунными.

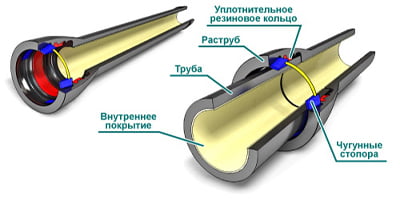

Соединение чугунных труб
Трубы, характеристики которых позволяют использовать их для монтажа внутренней и наружной канализации, соединяются способом «в раструб». С одной стороны канализационная труба заканчивается раструбом, вторая сторона гладкая. Соединение происходит таким образом, что гладкая сторона вставляется в сторону с раструбом, уплотняется и герметизируется.
Соединение чугун-пластик
Могут возникать ситуации, когда требуется замена не всей системы, а только некоторых её элементов. При этом система может быть как пластиковой, так и чугунной. В этом случае может понадобиться выполнить соединение между пластиковыми и чугунными трубами. Трубы могут быть одинакового и разного диаметра.
Соединение чугунной и пластиковой труб с помощью герметика
Здесь для соединения применяется муфта для чугунных труб. Если канализационную систему из чугуна нужно дополнить пластиковыми элементами, работы выполняются в такой последовательности:
- Внутри раструб следует тщательно прочистить, используя наждачную бумагу, удалить какие-либо засорения, обработать очищающими составами и просушить.
- Силиконовый герметик следует распределить по поверхности раструба так, чтобы он заполнил поры.
- Теперь наносим герметик на соединительный элемент, вставляем в раструб.
- Трубу из пластика вставляем в муфту, закрепляем и уплотняем стыки, герметизируем.
Преимущества перед пластиковыми
- Небольшой коэффициент линейного растяжения;
- Стойкость к низким и высоким температурам;
- Пожаробезопасность;
- Шумоизоляция;
- Стойкость к износу;
- Высокая прочность.
Как регламентирует ГОСТ, чугунные трубы использовать лучше там, где создается высокая нагрузка (выше хозяйственно-бытовой):
- В непромышленных лабораториях;
- В образовательных учреждениях;
- На объектах здравоохранения;
- В санаториях для термальных или минеральных вод;
- На фермах;
- На мясоперерабатывающих комбинатах;
- На крупных фабриках;
- На предприятиях пищевой промышленности или общественного питания.
ГОСТ по чугунным трубам
Для покрытия изделия внутри и снаружи применяется нефтяной битум. Это покрытие необходимо для защиты поверхности, которая становится более гладкой. Что позволяет снизить трение воды о стенки чугунных труб.
Такие изделия могут быть канализационными или водопроводными.
Водонапорные

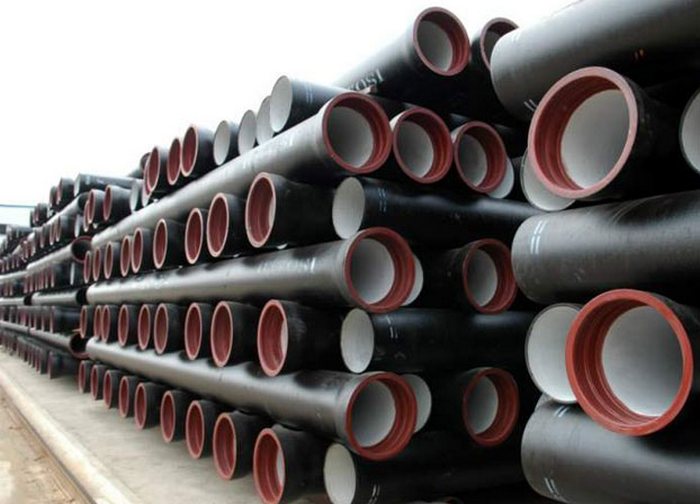

Водонапорные чугунные трубы
По ГОСТу 5525-61 изготовление напорных (водопроводных) труб выполняется литьем в песчаные формы.
К таким изделиям имеются требования, включая технические характеристики:
- Производятся центробежным или полунепрерывным литьем.
- Соединение может быть фланцевым или раструбным.
- Длина трубы – от двух до шести метров, диаметр условного прохода (Dу) – 65-100 миллиметров.
- Могут работать под повышенным (1,6 МПа) и нормальным давлением (1 МПа). Когда изделия испытываются на прочность, создают давление от 2,5 до 4 МПа. И только после этого наносится битумное покрытие.
- Толщина стенки может составлять от 6,7 до 31 мм. Отсюда есть три класса труб: ЛА, Б и А. Самые прочные – класс Б.
- Соединительные части производятся из серого чугуна или кокиля в песчаных формах.
- Маркировка наносится на наружной части чугунной трубы: на торцевой поверхности раструба – ГОСТ 9583-75; в месте, где раструб переходит в ствол – ГОСТ 5525-61.
Пример маркировки: ЧНР 400АХ6000: 6000 – длина, мм; А – класс поставки; 400 – диаметр, мм.
Канализационные
Чугунные трубы канализационные
Согласно ГОСТ 6942.0-69, канализационные чугунные трубы производятся методом центробежного литья из серого чугуна.
Есть два класса – А и Б. Первые выдерживают давление 0,1 МПа (битумное покрытие не нанесено), вторые же имеют антикоррозионное покрытие. Класс А используется в наиболее ответственных участках, а класс Б — в системах внутренней канализации.
Вес трубы зависит от ее диаметра, толщины стенки и длины. На последние параметры стандарт накладывает определенные требования: толщина стенки – 4, 4,5, 5 мм; длина – от 50 до 210 см, диаметр – 5, 10 или 15 см.
Пример маркировки: ТЧК-50-1500-Б. Б означает класс поставки, ТЧК — чугунная канализационная труба, 50 – Dy, мм.
Каждая партия изделий должна сопровождаться сертификатом, где указываются такие данные:
- Изготовитель;
- Заказчик;
- Номер партии;
- Наименование изделия, размер и другие данные (вес, метраж, количество);
- Информация о механических испытаниях;
- Испытательное давление.
Сферы использования
- Системы противопожарного водоснабжения;
- Нефтепроводы, а также химической и горнодобывающей промышленности;
- Теплоснабжение;
- Канализация.
Контроль качества чугунных труб выполняется путем визуального осмотра, а также простукивания.
Диаметры могут варьироваться в зависимости от марки чугуна:
- ВЧШГ – до 50 см;
- ЧГ – 5-15 см.
Как видим, чугунные трубы продолжают массово и эффективно использоваться в различных напорных и безнапорных системах. Это возможно благодаря постоянному совершенствованию производства и технологий применения материала, а значит, он имеет все шансы продлить свое присутствие в качестве материала для трубопроводов.
ГОСТ: технические характеристики ↑
Чугунные трубы для канализационных сетей, с учетом всех норм по ГОСТу, изготавливаются из серого чугуна, металла, который сам по себе является достаточно хрупким, а именно, в отношении работы с ним «на растяжение» или «на изгиб».
Это говорит, в первую очередь, о том, что такой материал, содержащий в своей структуре различные включения графита, может эффективно работать только «на сжатие», т.е. производить формировку исключительно путем литья.
Его низкие температуры кристаллизации, отличная текучесть в расплавленном состоянии и малый коэффициент усадки позволяет формировать из чугуна не только механизмы, применимые в машиностроении, но также и отменные канализационные трубы.
Чтобы повысить прочность чугуна его, как правило, легируют кремнием, магнием, хромом, титаном, никелем и прочими добавками, которые способны довести этот сплав до высокопрочного или ковкого чугуна.
В производстве труб теоретически можно использовать любой вид чугуна потому, что серый, высокопрочный или ковкий практически одинаково подходят под свойства и технические характеристики для эффективной эксплуатации канализационных систем.

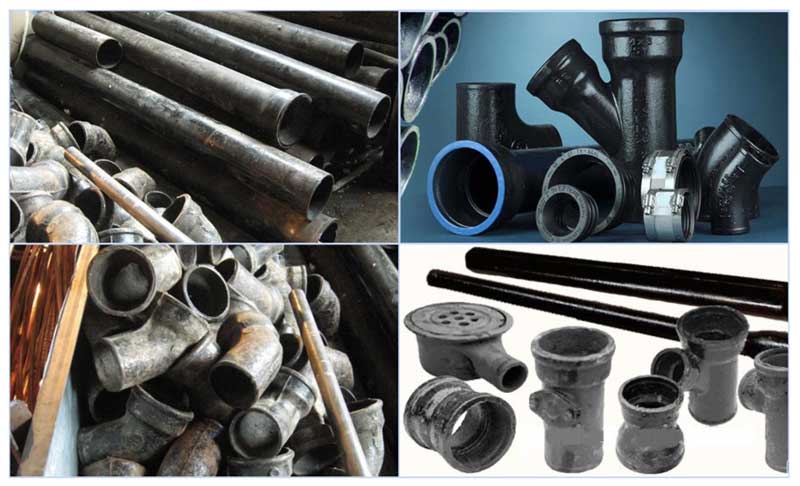

Фото: выпуск и соединение чугунных труб
Но по большому счету, для изготовления такой продукции, как канализационные трубы для наружной канализации, все используют серый чугун, что является наиболее практичным решением производителей.
Самым распространенным способом изготовления чугунных труб для канализационных систем является метод центробежного литья, который обеспечивает трубам равномерность толщины стенок, высокую плотность материала и заметную экономию в расходе производственного сырья, а, соответственно, и его невысокую стоимость наряду с отменным качеством.
Например, покрытие из нефтяного битума внутренних стенок трубы делают поверхность гладкой, а значит, снижают коэффициенты трения водной среды нечистот и увеличивают текучесть канализационных стоков с включенными в их состав частицами.
Фото: фасонные части канализационных труб из чугуна
Фасонные части зачастую изготавливают из ковкого чугуна потому, что все соединительные участки типа муфт, переходников, уголков, тройников и прочих элементов трубопроводов могут иметь гарантии наибольшей эксплуатации по времени.
Ведь ковкий чугун имеет отличные антифрикционные и пластичные свойства, которые позволяют применять такие трубы и их соединительные элементы в агрессивной среде, смешанной с газами или постоянной водной среде.
Технические характеристики:
- высокая прочность;
- отличная устойчивость к износам (максимальный срок эксплуатации 80-100 лет);
- заметная стойкость к коррозийным повреждениям;
- отменные звукоизоляционные свойства;
- податливость в литье и формировке;
- необходимый низкий коэффициент термического расширения;
- устойчивость к возгораниям: пожаробезопасность и негорючесть;
- полное отсутствие выделений токсичных веществ: экологичность;
- сравнительная монолитность монтированных чугунных труб за счет их тяжелого веса.
Данные трубы выпускают различного веса, диаметра, длины, толщиной стенок, а потому сделать свой выбор в пользу тех или иных труб для монтажа всей канализационной сети не составит большого труба.
Учитывая все технические характеристики, можно заметить какую выгоду и практичность обеспечивает применение чугунных труб и их соединений в системе централизованной или автономной канализации.
Что продлевает срок службы труб из чугуна
Обращаем ваше внимание, что прокладкой коммуникаций из чугунных труб должны заниматься только профессионалы, то есть люди, обладающие хорошей репутацией и достаточным опытом работы. Во время использования водосточных систем изнутри на трубах со временем могут образовываться наросты, иногда полностью перекрывающие просвет канала
Выходом из такой ситуации может быть только промывка канализационной системы
Во время использования водосточных систем изнутри на трубах со временем могут образовываться наросты, иногда полностью перекрывающие просвет канала. Выходом из такой ситуации может быть только промывка канализационной системы.
Если нужно выполнить плановый или срочный ремонт чугунной трубы, вовсе не обязательно ее менять. Можно на поврежденный участок поместить резиновый уплотнитель и прижать его куском металла. Поверх него устанавливают хомут, который плотно прижимают к металлической пластине. Хомутом может послужить стальная проволока или металлическая полоска, стянутая болтами. Такой подход позволит увеличить срок службы канализации и не нарушать ее герметичность.
Как выполняется демонтаж
При помощи углошлифовальной машинки делается разрез (слишком большим его делать нет необходимости). После этого трубу смещают, поскольку чугун — хрупкий метал, он расколется в месте пропила.
Видео по теме:
О необходимости заземления.
Заземление чугунных труб канализационной сети не производится, поскольку не предоставляется возможным обеспечить надежный контакт в межтрубном соединении.
На что обращать внимание при покупке. Выбирая чугунные канализационные трубы, необходимо проверить,есть ли на эту продукцию сертификат соответствия
При его отсутствии нет гарантии, что технические характеристики будут соответствовать заявленным, поэтому преимущества таких изделий сомнительны
Выбирая чугунные канализационные трубы, необходимо проверить,есть ли на эту продукцию сертификат соответствия. При его отсутствии нет гарантии, что технические характеристики будут соответствовать заявленным, поэтому преимущества таких изделий сомнительны.
Рекомендуем обратить внимание на продукцию отечественных производителей, стоимость их изделий значительно ниже импортных. Продажа труб осуществляется через сеть региональных дилеров, поэтому цена на продукцию в Пятигорске, Туле, Москве или других регионах практически одинаковая
Преимущество труб ВЧШГ
Тесная ковалентная полярная связь и плотность кристаллической решётки позволяют трубам ВЧШГ быть долговечными и прочными. Так как данные изделия изготавливаются при расплавке сплава чугуна и стали с добавлением примесей и нанесением внутреннего и внешнего покрытий, то свойства трубных магистралей вмещают в себе параметры стальных и чугунных конструкций.
Покрытие сплава графитом проходит в несколько стадий. Сначала в конструкцию вводится пластинчатый графит, образованный соединением электронных облаков углеродов. После чего, вводится расплав магния, тем самым превращая мягкие пластины в твёрдые шарики. Данный материал не только усиливает прочность трубы, но и позволяет спокойно выдерживать большие нагрузки.

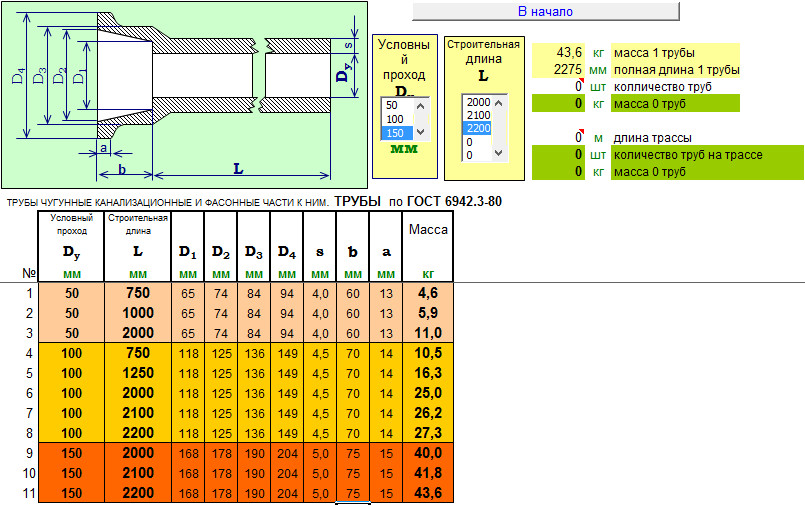

Внутренний и внешний диаметры чугунной канализационной трубы: сортамент
Трубные изделия из чугуна используются при монтаже внутренних и наружных (безканальных и канальных) трубопроводов для канализации. Срок их службы иногда достигает ста лет. Сортамент чугунных канализационных труб и соединительных элементов определяется ГОСТом 6942-98, причем достаточно жестко.
Сортамент трубной продукции из чугуна
Существует всего три единицы сортамента, которые отличаются величиной поперечного сечения. Два основных вида: SMU – с гладкими концами и SME – один конец гладкий, второй с раструбом. Маркируются трубные изделия из чугуна по номинальному сечению.
Первая часть надписи – марка материала, вторая часть – номинальное сечение (например, если в маркировке указано DN 100, то внутренний диаметр чугунной канализационной трубы 100 мм, наружный – Ø110 мм). Изделия с раструбом подразделяются на 3 класса – А, Б, ЛА (в зависимости от толщины стенки).
Вес полностью зависит от размеров, например, труба чугунная канализационная ду50 – 11 кг, ду100 – 25 кг, ду150 – 40 кг, ду 1000 – 620 кг. Но это всего лишь предполагаемая масса, которая может значительно отличаться от реальной. Из-за большого веса трубные изделия из чугуна продаются отрезками длиной 0,75-7 м.
При выборе следует учитывать, что не стоит приобретать материалы с толстой стенкой, если давление в системе невысокое. Это снизит расходы на покупку, транспортировку и монтаж.
Преимущества трубной продукции из чугуна
- рассчитаны на 80-100 лет эксплуатации, не теряя при этом качеств;
- устойчивость к образованию коррозийного слоя;
- устойчивость к механическим повреждениям;
- способность выдерживать мороз до -60оС;
- пластичность;
- низкие расходы на эксплуатацию (редко требуется ремонт);
- простая утилизация и переработка;
- экологическая безопасность;
- широкий диапазон рабочих температур;
- возможность закапывать на глубину до 10-и метров;
- при монтаже можно использовать сварку, раструбные соединения и фитинги.
К недостаткам можно отнести большой вес, шероховатость внутренней поверхности и необходимость в особых материалах для монтажа герметичных соединений.
Монтаж системы канализации из чугуна
Для внутренней канализации используется труба чугунная 50 (ду) и 100 (ду).
Монтаж производится при помощи фитингов
- колен (раструбных, раструб-гладкий торец, фланцевых);
- отводов (раструбных, 10°, 15°, 30°, 45°, 60°, раструб-гладкий торец 10°, 15°, 30°, 45°, 60°0;
- двойных раструбов;
- патрубков (фланец-раструб, раструб-гладкий торец, с переходом на сталь);
- заглушек;
- выпусков;

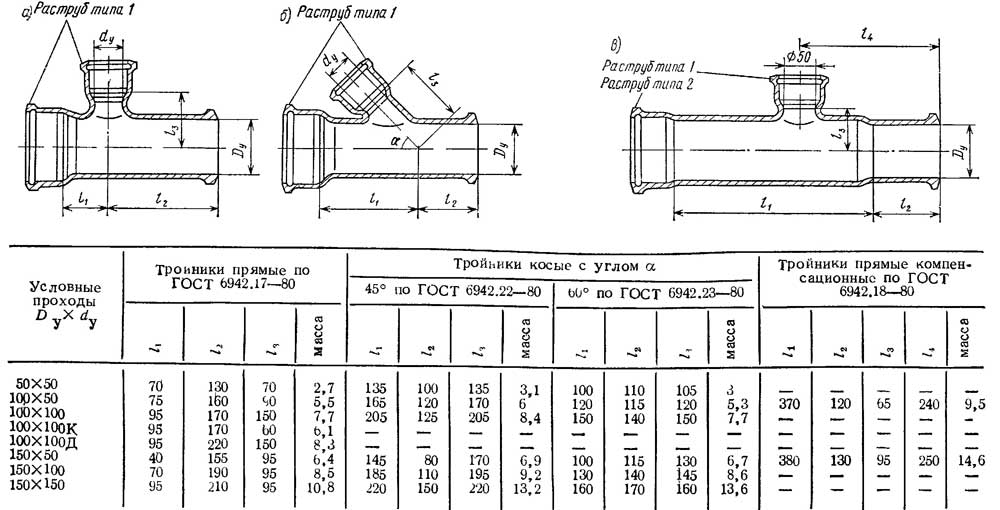

- тройников;
- крестовин;
- переходов.
Для обеспечения герметичности обязательно использование уплотнительной прокладки. При вертикальной укладке (например, стояка – труба канализационная Ø 110) трубопровод навешивается на опоры и прикрепляется к стене скобами и хомутами. Подобный способ монтажа обусловлен весом изделий из чугуна, например, чугунная Ø100 вес 20.8 кг.
Трубные изделия всех производителеей изготовлены по единым размерам. Например, труба чугунная 150 такая же в России, как и на Украине, поэтому они полностью взаимозаменяемы.
Но это условие не в силе, если старая канализация установлена из материала, изготовленного до 1974 года. В этом случае необходимы переходники.
Размеры наружной канализации определены Санитарным Нормам и Правилам (СНиП)
- внутриквартальная сеть – диаметр чугунной канализационной трубы 150 мм;
- уличная сеть – 200 мм;
- уличная ливневая сеть – 250 мм.
Наружные сети монтируются в основном раструбным способом:
- гладкий конец одного отрезка помещается в раструб другого;
- свободное пространство заполняется паклей и зачеканивается при помощи специального инструмента и молотка;
- пакля должна заполнить 2/3 объема раструба;
- оставшаяся треть заполняется цементным раствором или силиконовым герметиком.
Чтобы правильно устроить систему канализации, необходимоправильно рассчитать диаметр чугунной трубы и фитингов. Размеры варьируются в достаточно широком диапазоне, позволяющем установить трубопровод практически любой конфигурации.

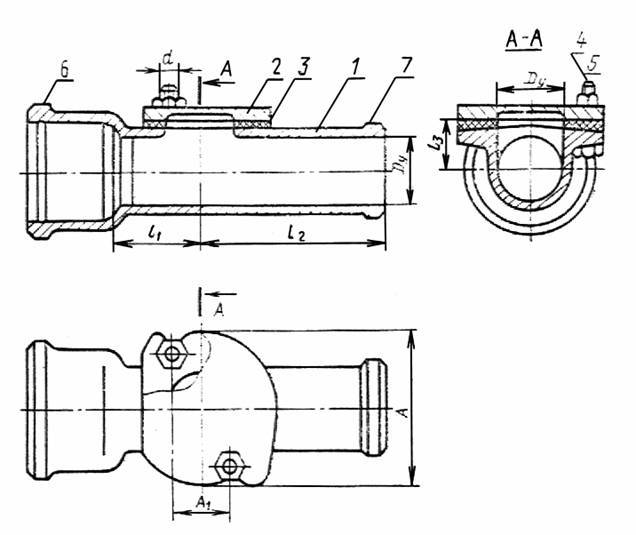

Как производится врезка в канализационный стояк
В случаях, когда необходимо сделать дополнительный слив в канализационный стояк, к примеру, при подключении стиральной или посудомоечной машины, потребуется врезка.
Если невозможно использовать готовый тройник, врезка осуществляется следующим образом:
- Трубопровод разрезается вдоль (отсюда и название «врезка»).
- Просверливается отверстие.
- К оставшейся части трубопровода приваривается патрубок.
Более простым вариантом являются случаи, когда патрубок соединяется герметиком и хомутами. Врезка по такой технологии может быть осуществлена в каждом доме.
Врезка может потребоваться как в водопроводную, так и в канализационную систему.
Врезка в канализационную трубу
Чугунные трубы для канализации
Пластиковые трубы, из-за своей дешевизны и других преимуществ, практически полностью вытеснили чугунные аналоги в канализационных системах. Однако, благодаря отдельным техническим характеристикам, чугунная труба по прежнему остается востребованной при устройстве канализации. Их можно встретить не только в старых системах, но и в новых.
Конечно трубы из чугуна нельзя назвать идеальным материалом для обустройства трубопроводов, но все же это довольно надежные изделия, обладающие рядом преимуществ. Хотя чугун и хрупкий материал, при механическом воздействии: удар или падение, он может расколоться, но при аккуратном монтаже он прослужит не одно десятилетие.
Технические характеристики чугунных труб
Чаще всего чугунные трубы используются для канализации в многоэтажных домах и производственных помещениях. Канализация частного дома менее подвержена большим нагрузкам, поэтому там они применяются редко.
В основном их используют при прокладке наружной канализации, то-есть там где трубопровод проходит вне дома и подвержен сильным нагрузкам. Чугунные трубы выдерживают нагрузку от давящего на них грунта.
Эксплуатационные характеристики чугунной трубы:
- высокая прочность и износостойкость – по статистике они имеют самый маленький процент аварий трубопровода;
- устойчивы к гидро ударам – выдерживают нагрузку до 550 Н/мм²;
- хорошая шумоизоляция;
- укладываются на глубину до 10 м.;
- выдерживают низкие температуры – до минус 60°С;
- можно укладывать «дугой» не используя соединительных элементов;
- срок эксплуатации 80 лет.
Гарантийный срок службы чугунной трубы составляет 80 лет, при качественном монтаже и правильной эксплуатации этот срок увеличивается до 100 лет и больше.
Виды и классификация чугунных труб
В зависимости от сферы применения чугунные трубы классифицируются на:
- напорные — ВШЧГ (чугун высокопрочный с шаровидным графитом);
- безнапорные — ЧК (чугунные канализационные);
- безраструбные — SML;
- напорные раструбные — ЧНР (чугунные напорные раструбные).
Рассмотрим эти разновидности подробнее.
Основная сфера применения напорных труб из чугуна – промышленное производство. За счет добавления в чугун графита шаровидной формы он становится пластичным и вязким. Что позволяет ему заменять изделия из простого чугуна и литой или кованой стали. Напорные трубы успешно соперничают с трубами из стали, связано это с их высокими показателями коррозионной стойкости и сроком службы, который больше в 3 — 8 раз.
Читайте так же: Армирование портальных стенок труб
Они могут использоваться в агрессивной среде и при низких температурах, обладают высокой прочностью, поэтому используются для устройства канализации на большой глубине и под автомагистралями. Производятся как с раструбным соединением, так и с использованием резиновых уплотнительных манжет.
Чугунная труба этого вида не такая прочная как предыдущая. Для их производства применяется пластинчатый графит. Поэтому, безнапорные чугунные трубы используются только в системах без высоких нагрузок, например при прокладке внутренней канализации. Преимуществом данных изделий заключается в возможности совмещения с пластиковыми трубами (для этого используются резиновые переходники) и повторное использование (при аккуратном демонтаже).
Для изготовления безраструбных изделий используется чугун с добавлением большого количества графита. Внутри они покрыты специальными составами на основе эпоксидной смолы, что позволяет уменьшить образование наслоений. Так же это покрытие защищает трубу от коррозии что позволяет использовать ее в агрессивных средах.
Достоинством SML труб является: нет необходимости в дополнительной огне- и звукоизоляции, высокая прочность и устойчивость к высоким температурам. Так как у них отсутствует раструб, то соединяются они с помощью специальных хомутов. Основная сфера применения устройство систем водоотведения.
За долгие годы использования, чугунная труба с раструбом не потеряла актуальности и до сих пор является востребованным материалом. Их преимуществом считается — долговечность, если сравнивать с изделиями из металла, которые очень быстро ржавеют.
Недостаток — хрупкость, что делает процесс монтажа немного сложнее. Для защиты от коррозии внутренняя и наружная поверхности покрыты битумными составами.
Размеры и цены чугунных труб
- внутренний диаметр — условная проходимость, для домашнего использования используется в основном величина 50, 100 и 150 мм.;
- строительная длина — размер трубы не учитывая раструб, может быть от 750 до 2200 мм.
