Принцип действия чудо-лопаты, особенности работы

Данный агрегат основан на использовании физической силы человека, но благодаря особому устройству расходует ее значительно экономичнее, что приводит к меньшей усталости и высокой производительности. Средняя ширина зоны обработки приспособления составляет 40 см, глубина вспашки – около 20 см. Принцип действия основан на встречной работе двух вил, одни из которых внедряются в землю и толкают ее навстречу другим. Рыхление происходит за счет разбивания комьев почвы между стальными прутьями чудо-лопаты.

Chudo-lopata-20

Chudo-lopata-19

Chudo-lopata-22

Chudo-lopata-23

Chudo-lopata-21

Этот помощник имеет ряд преимуществ и выгодно отличается от обоих своих предшественников – лопаты и вил. В отличие от первой нагрузка на работника снижена в несколько раз в связи с отсутствием необходимости подъема отрезанного пласта и его переворачивания. В отличие от вторых качество рыхления значительно выше и увеличена площадь обрабатываемой за один проход территории. Кроме этого отсутствие режущей кромки позволяет увеличить эффективность борьбы с сорняками, так как корневища не перерезаются, что препятствует размножению сорных растений.

Самодельная лопата-рыхлитель

На сегодняшний день в продаже имеется большое количество чудо лопат, которые представляют различные конструкции. Некоторые виды изделий могут менять глубину копки грунта, другие снабжены дополнительными функциями. К тому же, наряду с производственным изделием, на прилавках можно увидеть и устройства, сделанные своими руками по специальным чертежам.

Среди промышленных аппаратов можно выделить несколько наиболее популярных моделей.

Классическая чудо лопата. Часто изготавливается огородниками самостоятельно. Это приспособление, состоящее из основных вил и заднего упора, значительно уменьшает нагрузку на организм. При этом увеличивается скорость работы. Минус этой конструкции в том, что она не разбивает земляные комки, поэтому приходится дополнительно пользоваться граблями. Также, инструментом можно пользоваться лишь для перекопки черноземов, которые обрабатываются регулярно;
Пахарь. Для лучшей производительности труда, производители постоянно стараются усовершенствовать конструкцию. Так, были созданы многие рыхлители, в том числе и Пахарь. Особенностью этого аппарата является длина штыка, которая может достигать 15 см. Таким образом, лопата обеспечивает рыхление любого типа грунта;
Крот выпускается с длиной вил около 25 сантиметров. Он создан специально для того, чтобы была возможность произвести более глубокую копку. В этом случае, растения следует высаживать сразу после обработки земли. Стоит заметить, что таким агрегатом копать грунт нелегко. Особенно тяжело обрабатывать утрамбованную землю или глинозём;
Существуют универсальные чудо лопаты. С их помощью можно прокопать грунт глубиной до 20 сантиметров, но только если грунт является черноземом, и промерзает лишь до 10 см. При более суровых условиях эта лопата не подходит для культивирования огородных культур. Но для декоративной копки она подойдет.

Посмотрите видео! Копка участка под картошку чудо-лопатой

При выборе подходящей модели нередко возникают трудности с подбором составляющих элементов. Выход из этой ситуации прост: у многих дома найдутся старые санки, трубы от колясок, запылившаяся в гараже арматура. Для изготовления лопаты-рыхлителя понадобятся:

дрель и пилка для обработки металла;
сварочный агрегат;
измерительные приборы (уголок, рулетка);
стальные трубы или уголки;
арматура, из которой будут изготовлены зубья;
металлический черенок.

Детали должны быть точно подогнаны по размерам и соответствовать росту человека. Поэтому сборку деталей производят, предварительно измерив их и отрезав ненужные части пилой.

Опорную рамку изготавливают из металлической трубы. Ее изгибают в виде буквы «П». Если верхняя перекладина равна 35-40 см, то длина ножек в 2 раза больше – 80 см.
Изготавливается поперечная вспомогательная планка с зубьями. В их качестве могут выступать куски ненужной арматуры длиной 20 см, заточенные с одной стороны. Если планка сделана из трубы, в ней на расстоянии 50 мм просверливается несколько отверстий, куда будут вставлены и приварены зубья. Если это уголок, то штыри привариваются прямо на металл.
К нижней части ножек на таком расстоянии от перекладины в опорной рамке, чтобы основные вилы двигались свободно, приваривается вспомогательная планка со штырями.
С внешней стороны перекладины опорной рамки крепится упор. На него будет оказываться основная нагрузка при давлении на рукояти. Упор имеет форму буквы «Т».
Подбирается кусок трубы меньше ширины вспомогательной планки на 50 мм. К нему привариваются зубья основного рыхлителя.
Из стальных ушек и отрезка трубы делаются шарнирные соединения, на которых будут «ходить» главные «вилы».
В отрезок трубы вставляется черенок, к верхней части которого приварена труба, выполняющая роль рукоятей. Для этой цели можно использовать выпрямленный велосипедный руль.

О том, как смастерить чудо-лопату своими руками, смотрите в следующем видео.

В саду и на огороде очень много работы, но самая изнурительная — перекопка земли, ее культивация и удаление сорняков. Копать начинают загодя, небольшими участками, так как нагрузка слишком большая. В разы снизить сложность и при этом ускорить процесс минимум в два раза поможет чудо лопата. Это относительно недорогое и несложное приспособление действительно работает, причем даже на сложных почвах.

Какие у неё плюсы и что она из себя представляет

Назвать, конечно, лопатой не совсем будет правильно, более ей подходит название разрыхлитель почвы. Она представляет собой связку одной или двух своеобразных вилл, грамотно соединённых между собой с дополнительными упорами под ноги, для более удобной обработки земли и небольшой рукояткой. Рукоятку желательно делать (или покупать) таким образом, чтобы она была вам до плеч, иначе при работе на дачном участке вам будет неудобно, или же теряется смысл такого изобретения.

В её предназначение входят такие вещи, как:

Достаточно просто вскапывать различные корнеплоды
Легко и без всяких проблем достаёт различного рода сорняк (не разрушая его на мелкие части что немаловажно)
А также занимается разбивкой и рыхлением земли

Из минусов чудо лопаты является вес. Но не стоит беспокоиться о том что вы её будете постоянно таскать по дачному участку, вам всего лишь один раз её придётся достать на почву и уже по ходу передвигать небольшими потягиваниями при помощи рукоятки. Если же сравнивать с той нагрузкой, которую вы применяете при использовании простой лопаты, то сил вы потратите в 2 раза меньше на одинаковой площади. Однако этой лопатой невозможно вырыть яму.

Существует ещё один вид под названием «копалка»

При первом взгляде вам сразу кинется в глаза что вы видите очень большие вилы с крупной рукоятью, в какой-то степени это будет правдой. Они более широкие чем обычные вилы раза в три, их мощная рукоятка позволит легко выворачивать землю. Ножной упор у такого инструмента весьма удобен, так как на него можно встать двумя ногами, что облегчает загон в землю. При желании такую копалку можно будет вполне легко смастерить своими руками. Но если вы надумаете приобрести интструмент, то из плюсов можно отметить то что уровень рукоятки можно регулировать по человеческому росту. Для этого есть специальные болты, установленные на железном «черенке».

В том числе есть ещё один вариант чудо лопаты под названием «Легкокоп»

Её можно сравнить с предыдущей версией, так как они практически идентичны, на первый взгляд, похоже на большие вилы, но только с видоизменённой ручкой. Она выполнена в виде дуги и не имеет возможности менять высоту положение рукоятки, что можно отнести к отрицательным её чертам. Ну а как видно, по названию она вполне легка в использовании при работе на почве.

Принцип изготовления в домашних условиях чудо лопаты по чертежам или видео

Если вы надумаете изготовить чудо-лопату своими руками, то первым делом потребуется изготовить каркасное основание. Для этого необходимы трубы примерно диаметром около 30 мм и с толщиной стенки чтобы не были меньше 3 мм иначе каркас получиться не жёстким и будет постоянно прогибаться или ломаться. Вдобавок при изготовлении чудо лопаты вам понадобятся жёсткие уголки толщиной примерно такой же, как и трубы для прочности конструкции.

К приготовленной раме вам останется наварить зубья, которыми вы будете вспахивать свой участок. Многие самоучки используют для этого обычные вилы, которые сначала разрезают, а потом наваривают на готовую конструкцию. Главное при выборе опираться на то, чтобы штыри были довольно прочными и мощными, желательно диаметром не менее 8–10 мм. Большой разницы не будет, если штыри будут круглыми или же в виде другой геометрической формы. В среднем на них вам понадобится восемь или десять штук, в зависимости от ширины каркаса, который вы сделаете, опирайтесь на то, что между штырями должно быть примерное расстояние 65–75 миллиметров.

Первым делом при изготовленье чудо лопаты опирайтесь на свои возможности и габариты, подгоняйте все размеры в индивидуальном порядке. Не забывайте, что чудо-лопата для копки земли своими руками предназначена для облегчения времяпрепровождение на своём дачном участке, старайтесь сделать её своими руками максимально подходящую для ваших размеров.

Если вы не ленивый человек, то особой проблемой не станет для вас сделать её наиболее удобной для копки вашего приусадебного участка.

Что же это за чудо-лопата, чертеж которой так популярен?

Уже давно известно, что рыхление почвы гораздо благоприятнее сказывается на ее состоянии, нежели ее вскапывание. Кроме того, работа заступом требует большой выносливости, а зачастую и силы, и времени отнимает немало. Каждое движение при обработке земли связано с нагрузкой – воткнуть плоскость штыка лопаты в землю, нажать ногой на специальную подножку, нажать на рукоятку, как на рычаг, поднять большой ком земли и откинуть в сторону. Ничего из последовательности этапов нехитрой техники не забыто? Если даже и упущено что-то, то суть передана верно. Однако для работ с твердым грунтом уже давно используются специальные копальные вилы, выполненные из закаленной стали. Именно этот садовый инвентарь стал сегодня частью чудо-лопаты.

Кто придумал этот инструмент, доподлинно неизвестно, есть мнение, что впервые его разработали в Екатеринбурге, но проверить достоверность информации довольно сложно. Поэтому просто рассмотрим конструкцию выпускаемых промышленностью приспособлений. Как уже было сказано, за основу идеи были приняты вилы, однако не обычные двух- или трезубые, а гораздо более широкие, от 35 сантиметров. При шаге между рабочими стержнями около 5 сантиметров это составляет целых 7 зубьев, длина которых – четверть метра. Но, разумеется, это не вся чудо-лопата, чертеж представлен обычно схемой, более сложной, чем просто вилы.

Принцип работы чудо-лопаты

Благодаря минимальным физическим затратам инструментом могут пользоваться люди с заболеваниями позвоночника и пенсионеры. Землю рыхлят вилы, и ее не нужно переворачивать. Спина не только не участвует в процессе, но вообще остается прямой, исключая бесконечные поклоны и приседания, характерные для обычного вскапывания огорода.

Алгоритм действий очень прост:

Черенок культиватора ставится вертикально, за ним поднимаются и зубья вил.
Работник становится ногой на упор или верхнюю перемычку основных вил и давит корпусом тела.
Зубья вонзаются в землю, и черенок тянется назад. Вилы поднимают пласт грунта, проходящий сквозь вторые вилы и измельчаемый там.
Работник делает еще шаг назад, на необработанный участок огорода, и снова повторяет все действия.

На первый взгляд может показаться, что пятиться назад не слишком удобно, но зато впереди остается земля, готовая к посеву, не требующая дополнительных усилий. Причем ручной рыхлитель не погружает тонкий плодородный слой в почву, как это случается со штыковой лопатой.

Более того, удивительное изобретение успешно выкапывает картофель, собирает по осени листья и ветви с земли и разбрасывает навоз. Предприимчивые садоводы заменяют им до пяти садовых инструментов, не испытывая при этом чрезмерных нагрузок, в прошлом неизбежно связанных с культивированием земли.

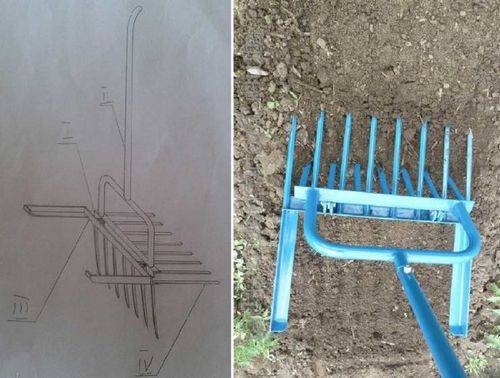

Чертежи классической чудо-лопаты

Для изготовления я выбрал более простую конструкцию вил с открытой рамой, потому что в этом случае изогнуть каркас возможно с применением обыкновенных тисков, без использования трубогиба. Также я остановился на варианте с пятью зубьями на подвижных вилах с общей шириной инструмента 350мм.

Чудо-лопата может иметь 6 или 7 элементов вил и достигать ширины 500-700мм, однако таким инструментом можно будет работать на сравнительно мягком грунте и больших площадях. Рыхлитель позволяет обрабатывать землю рядом с дорожками, однако для перекопки в углах лучше подойдет конструкция, изображенная на нижних фото.

Чтобы сделать рыхлитель своими руками потребуется профильная труба 20х20мм с толстой стенкой, отрезок круглой трубы с внутренним диаметром 40мм — для черенка, легированный пруток диаметром 6-8мм и немного листового металла толщиной 3мм — для проушин. Из инструмента потребуется сварочный аппарат, дрель и болгарка.

Конструкция собирается в соответствии с чертежами. Штыри вил вставляются в сквозные отверстия в профильной трубе и привариваются с обеих сторон.

Штыри подвижных вил необходимо заточить и отогнуть на 10-15 градусов. Обе части приспособления соединяются осью, которая должна иметь шплинт для предотвращения скручивания гайки. Окрашенные чудо-вилы из профильной трубы прослужат дольше и произведут дополнительное впечатление на соседей. Практический урок изготовления подобной конструкции смотрите в следующем видео.

Как сделать чудо помощника своими руками?

Для мастерового человека не стоит трудности соорудить своими руками чудо лопату. Последовательность изготовления инструмента такова:

Начинают с рабочей части инвентаря, похожей на вилы. Из металлического прута толщиной в десять миллиметров режут зубья в пятнадцать сантиметров. Их приваривают к уголку, слегка выгнув вперед.
Квадратную раму выгибают из металлического уголка чуть шире вил, приварив к ней зубья, которые располагают между рабочими частями вил.
В одной плоскостями с вилами приваривают U-образную дугу.
Соединяют вилы с большой рамой шарнирами.
Для черенка берут деревянную жердь длиной около полутора метров.

Более простая конструкция чудо лопаты делается из закрепленного вверху трубы велосипедного руля и ковша, изготовленного из листа металла. Лезвие лопаты приваривают к основанию трубы, отступив пять сантиметров от низа. Чтобы руль не давил на грудь, на ручки его надевают наконечники из резины. Простая форма лопаты позволит загонять клинок глубоко в землю, легко переворачивая пласт земли.

Для новаторов, облегчающих сельскохозяйственный труд на дачном участке, не существует ничего сложного самим придумать конструкцию универсального характера, изготовить ее из подручных материалов.

Больше информации можно узнать из видео:

Недостатки

Чудо лопата православного монаха – прекрасное орудие, реально облегчающее работу дачникам и землекопам. Но она подходит не для всякой почвы, на глинистых землях и на черноземе перевернутый пласт нужно сразу же разбивать, иначе он высохнет до каменного состояния, тогда с ним уже трудно будет работать. Говорят, что для повторной перекопки участка она годится, а вот целину копать – очень мешают корни сорняков. Она поворачивает срезанный пласт земли максимум на 180 градусов, а когда перекапывается участок с травой или после злаков, землю нужно полностью переворачивать, чтобы корни оказывались наверху.

Выкапывать картофель чудо лопатой пробовали, но это не так удобно, как сажать картофель ею. Она хорошо подхватывает куст, но поворота не хватает, чтобы весь картофель оказался наверху.

Хорошо было бы иметь в хозяйстве разные модификации лопат и другие орудия, облегчающие жизнь огородника-землекопа. В качестве рыхлителя замечательно использовать ручной культиватор «Торнадо». Некоторые умельцы приспосабливают шнек для рыхления земли, а лопата со шнеком стала незаменима при ручной уборке снега. «Торнадо» тоже облегчает физический труд при обработке земли. Его телескопическая ручка настраивается так, чтобы человек не склонял спину, а прямая спина устает меньше. «Торнадо» – прекрасный помощник при удалении сорняков.

Его ставят над кустиком, потом вдавливают в землю, проворачивают и выдергивают, зубья прокручиваются вокруг растения и выхватывают его из почвы вместе с корнем. «Торнадо» полет, рыхлит, убирает мусор с огорода. Что он еще может сделать, так это выкопать лунки для посадки растений, убрать крупные сорняки – все то, для чего без культиватора «Торнадо» пришлось бы наклоняться или сидеть на корточках. «Торнадо» можно даже приспособить для пересадки клубники, его зубья вполне могут захватить кустик, вывернуть его из земли, не повредив корни. Человек всегда старается усовершенствовать свои орудия, рыхлитель-культиватор «Торнадо» и чудо лопата тому прекрасные примеры.

Принцип работы

Работа заключается в том, чтобы вдавить ковш (полотно) лопаты в землю и перевернуть пласт земли, поворачивая ручки вправо. Земля аккуратно срезанным пластом переворачивается и ложится справа. Спина остается прямой, сгибаться не нужно, в землю втыкается штык, благодаря этому полотно лопаты входит в почву под тяжестью ноги. На легкой почве можно работать одними руками. Позвоночник выполняет только вращательное движение, без применения силы при помощи рычага совершается работа по отрезанию, выниманию и переворачиванию пласта земли.

Сажать картофель этой «волшебной копалочкой» можно как с плугом. Нужно выкопать одну борозду (отступая назад), в нее заложить картофель, а при выкапывании второй борозды, происходит ровное и аккуратное закапывание. Причем во вторую борозду можно уложить удобрение и закопать его, проходя следующую борозду. При ширине ковша 30 см получится очень ровная посадка картофеля, где между кустами будет 60 см.

Лопата разрыхлитель

Для создания такой лопаты потребуется иметь под рукой следующие материалы:

два болта на десять;
металлический прут сечением не меньше 10 мм;
железная труба на 15 мм;
уголок 45 мм.

Прут необходимо нарезать кусочками по 30 сантиметров. Для лопаты потребуется 15 отрезков, 8 из которых нужно сделать острыми с одной стороны.

Теперь на уголке длиной в 60 см необходимо сделать 8 насечек через равное расстояние друг от друга. Тут будут располагаться пруты. Второй уголок должен быть длиной 50 см и его необходимо разметить для оставшихся семи прутов на одинаковом расстоянии.

Далее по разметке требуется приварить пруты, а к 50-сантиметровому уголку с обоих концов приварить уголки длиной 35 см.

В уголках нужно сделать отверстия таким образом, чтобы в них можно было вставить болты. Точно такие же отверстия делаются в петлях, в них вставляют болты, привариваются и вставляются в отверстия в уголках.

Трубу необходимо отрезать 2 раза по 125 сантиметров и немного изогнуть для удобства и создания подобия рычага.

Трубы необходимо приварить по краям верхнего уголка и дополнительно усилить прутами. Теперь осталось только приварить удобную ручку к прутам и можно приступать к работе.

Таким образом удалось сделать из подручных средств простую, но эффективную чудо-лопату, которая поможет быстро вскопать огород или сад.

Как работать?

Несмотря на то, что конструкция лопаты максимально упрощена, есть некоторые нюансы при работе с ней.

Очень важно начинать работу с самого дальнего края грядки, передвигаясь назад и постепенно перемещать лопату за собой. Общий алгоритм работы выглядит следующим образом:

Общий алгоритм работы выглядит следующим образом:

Крепко взяться за черенок и установить лопату в необходимое место, оперев ее на передний рыхлитель.
Воткнуть лопату в землю до того момента, пока задний упор не коснется грунта. Если почва плотная, тогда придется приложить немного усилий, для этого нужно надавить нагой на перекладину нижней части конструкции.
Потянуть черенок на себя. В это время вилы начнут движение вверх, благодаря которому происходит вспахивание грунта.
Теперь лопату необходимо передвинуть немного назад и повторить все действия заново.

Есть несколько вариантов конструкции такой лопаты, но все они схожи, а материалы примерно одинаковые. Каркас зачастую делается из профилированной трубы, сечением 30*30 мм или приблизительно такого размера

Очень важно учитывать и тот факт, что толщина стенки не должна быть меньше 3 мм

Ручка тоже может быть сделана из той же трубы. Некоторые делают фиксатор и применяют деревянный держак от лопаты. Что касается покупных вариантов, зачастую в них предусматривается именно держатель из дерева.

На что обратить внимание?

Очень важно обратить внимание на материал, который будет использоваться для зубьев. Сталь должна быть крепкой, не менее 8-10 мм в диаметре. Для этого можно сделать следующее:

Для этого можно сделать следующее:

распилить на небольшие полоски рессоры автомобиля;
распрямить пружины подвески машины;
срезать с обычных вили приварить на лопату.

Если под рукой есть качественные вилы, тогда необходимо рассчитать количество прутов. Скорее всего потребуется несколько вил, чтобы срезать штыри с них. В принципе нет ничего проще, чем найти хороший прут, вне зависимости от того, каким он будет: круглым, квадратным, арматурным и т.д.

Размеры

Естественно, все люди разной физической подготовки и размеров, поэтому при создании чудо-лопаты или ее покупке, очень важно учитывать ее параметры. Для крепких мужчин можно делать более массивные варианты, а пенсионерам или девушкам рекомендовано делать уменьшенные или облегченные варианты

Средние размеры выглядят следующим образом:

длина ручки должна отмеряться исходя из роста, лучше всего, чтобы она заканчивалась в области плеча;
ширина рабочей части должна составлять 45-60 см. Если сделать больше, тогда копать будет тяжелее;
расстояние между штырями рекомендовано делать 7-8 см;
длина рабочих штырей должна находится в районе 22-30 см.

Как работать с лопатой

Для того чтобы перекопать землю, нужно встать спиной по направлению, в котором предстоит двигаться.

Для того чтобы воспользоваться этим инструментом, нужно сделать следующие действия:

Воткнуть лопату в землю. Если это сделать трудно из-за плотности грунта, нужно наступить на металлический упор.
После того, как лопата вошла в землю, древко нужно наклонить назад, не поднимая над землёй. При этом земля, которую зацепят вилы, пройдёт сквозь решётку и раскрошится.
Затем лопату, не поднимая вверх, сдвигают назад и вновь погружают в землю.

Этот процесс повторяют до тех пор, пока весь участок не будет пройден.

Из чего и как делать

Если нет возможности купить подобное приспособление, не стоит расстраиваться. Его легко смастерить самостоятельно.

Важно! Как видно, все приспособления отличаются числом комплектующих и материалов, необходимых для выполнения сборочных работ. Сечение и характеристики у всех одинаковые

Материалы для изготовления

Прежде, чем заниматься изготовлением чудо-лопаты собственными руками, следует подготовить исходный материал.

Чудо лопата чертеж

Для создания каркаса необходимо использовать профилированную трубу, с диаметром 3х3 см, с толщиной стенки 3 мм и более. Для некоторых моделей может понадобиться уголок (ширина полки – 3 см, толщина стенок – 3 мм).

Ручку можно выполнить из аналогичной профилированной трубы. В некоторых моделях допускается использование ручек из дерева, как шнек для обычной лопаты.

Особое внимание следует уделить изготовлению вил. Здесь в обязательном порядке нужна крепкая конструктивная сталь. Прутки для изготовления зубьев рабочих вил должны быть в диаметре не менее 8 мм

Прутки для изготовления зубьев рабочих вил должны быть в диаметре не менее 8 мм

Прутки для изготовления зубьев рабочих вил должны быть в диаметре не менее 8 мм.

Интересный факт. Домашние умельцы очень легко подобрали решение, что помогает в подобной ситуации. Они отрезают зубья у простых вил, распиливают рессоры машины на узкие полоски или выпрямляют прочные пружины, например, подвески. Подобрать вариантов можно много, главное, чтобы исходная сталь была прочной.

Размеры

Современные производители предлагают своим клиентам инструменты, которые смогут самокопать, рыхлить и ровнять, различных размеров. Это делается, чтобы человек смог подобрать по себе чудо-лопату, ведь каждый отличается ростом и комплектацией.

Чудо лопата рыхлитель

Чаще всего изготавливают конструкции со следующими размерами:

Ширина рабочей части – 45-60 см. Слишком большие конструкции тяжелее использовать, что может снизить производительность.
Штыки для рабочих вил могут иметь длину в 22-30 см.
Длину ручки следует выбирать на свое усмотрение. Это делается, в соответствии с ростом.
Оптимальным промежутком между штырями является расстояние 7-8 см.

Все остальные характеристики выбираются по ходу изготовления. В зависимости от выбранной конструкции, модели и используемого материала, параметры могут различаться.

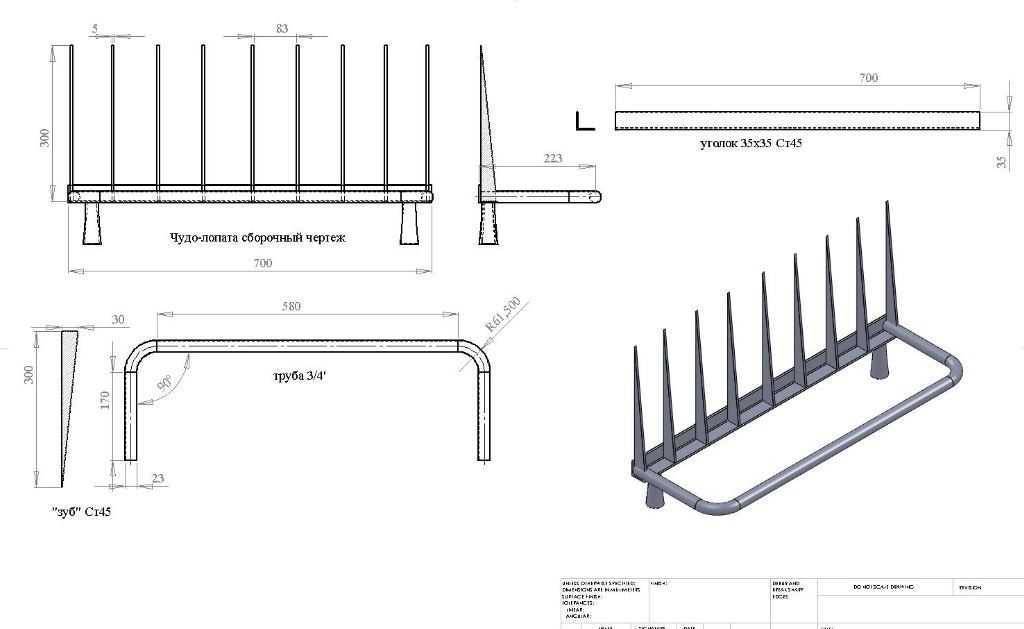

Чертежи

Перед тем, как начать изготавливать отдельные элементы суперлопаты, следует создать подробную схему инструмента. Каждый чертеж должен содержать подробные описания с указанием размеров, проработкой мелочей. На это уйдет существенное время, но поможет создать в итоге удобный инструмент. Без чертежа очень сложно получить желаемое, это может получиться только у опытного мастера, который уже делает не первую чудо-лопату.

Как видно, упростить свои работы на участке можно простым механизмом. Если есть определенные навыки и знания работы с металлом, то можно и самостоятельно изготовить чудо-лопату. Самодельный инструмент экономически более выгодный.

vote

Article Rating

Конструкции

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

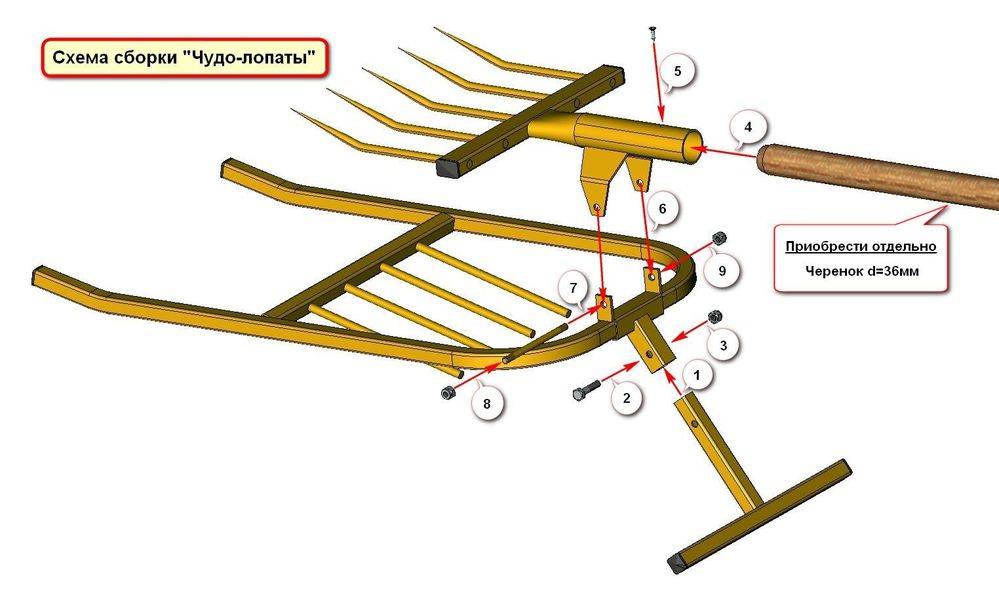

Сборочный чертеж чудо-лопаты

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

https://youtube.com/watch?v=oWsuT1fpaF0

Копалка

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Легкокоп

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые

И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.

Как сделать чудо-лопату (рыхлитель)
