Что это такое?
Сплит-система — это кондиционер, состоящий из двух блоков. Один из них располагается внутри помещения, а второй — на улице (чаще всего). Между собой они соединены трубками, по которым перемещается хладагент. Причина такого разделения — шум, который издают моноблоки. Если объединенную конструкцию установить в жилой комнате, спать или просто отдыхать в ней будет невозможно из-за периодически возникающего шума. Раздельная конструкция позволяет все шумящие узлы вынести за пределы помещения, обеспечивая для людей тишину и покой.
Задача, которую решают сплит-системы, заключается в охлаждении воздуха. Для этого воздушный поток всасывается с помощью вентилятора, пропускается через испаритель и подается обратно в помещение. Как правило, обработке подлежит только внутренний воздух, хотя есть конструкции, совмещающие функции кондиционирования и вентиляции. В них забор воздуха происходит снаружи, затем выполняется фильтрация и охлаждение. Такие установки значительно дороже, сложнее в монтаже и обслуживании. Поэтому они получили меньшее распространение, чем обычные климатические системы.
Основа
Сплит система состоит из двух частей:
- Внешний блок;
- Внутренний блок.
Иными слова, одна часть устанавливается внутри помещения и закрепляется на стене, а вторая часть монтируется снаружи помещения (на улице). Между ними прокладывается магистраль, которая не должна превышать 20 метров длины.
Сплит-система
Перепад высот между блоками допускается до 15 метров. Это способствует отсутствию шумных звуков, которые могут возникать во время работы устройства, компрессор находится в наружной части системы, а сам блок крепится подальше от оконного проема. Вентилятор, встроенный во внутреннюю часть кондиционера, пропуская через себя воздух, также создает шум, но он практически не слышен.
Возрастающий шум может говорить о том, что устройство требует чистки системы или фильтров. Сегодня можно приобрести систему, шум которой достигает 23 Дб, он практически не заметен. Громкость шума зависит от размера устройства. Соответственно, чем больше размер модели кондиционера, тем громче у него шумы.
Как выбрать сплит систему кондиционирования для спальной комнаты или зала? Прежде, чем осуществить выбор подходящего устройства, нужно уточнить все необходимые параметры помещения. Для этого понадобится общая площадь комнаты (офиса и т.д.), высота потолков и др. Следует подумать над тем, какое оборудование подойдет под интерьер помещения. Сегодня рынок бытовой техники предоставляет огромный выбор кондиционеров, где можно выбрать систему на любой вкус и к любому интерьеру.
Устройство можно устанавливать и в детской комнате, хотя в принципе это не рекомендуется, но как проводить полноценную циркуляцию воздуха помещения? Если планируется установка системы в спальне ребенка, нужно избежать попадания воздушного потока на места: где малыш отдыхает (особенно на кроватку), на игровое место и область рабочего стола (для школьника).
Особенности работы сплит-системы
Разновидности кондиционерных блоков
Устройство внутренних и уличных модулей всех «сплитов» одинаковое, за исключением некоторых мелочей. Агрегаты делятся на виды по способу размещения комнатного блока:
- Самые распространенные – настенного типа. Из названия ясно, что модуль подвешивается на стену внутри помещения.
- Канальные (бескорпусные) модели встраиваются в прямоугольные воздуховоды системы кондиционирования частного дома.
- Кассетные блоки крепятся к перекрытию, охлажденный воздух подается в 4 направлениях сверху вниз. Корпус агрегата прячется за подвесным/натяжным потолком, на виду остается нижняя панель. Слева направо: колонный, кассетный и потолочный модуль
- Модуль колонного типа ставится на пол в удобном месте. Название произошло от формы агрегата – узкий высокий корпус напоминает колонну (изображена выше на фото).
- Потолочные блоки приплюснутой формы монтируются к перекрытию. Не нуждаются в дополнительной облицовке подвесными потолками.
- Напольные версии крепятся к стене на высоте 10…30 см от пола согласно инструкции производителя.
Отдельного упоминания заслуживают мульти-сплит-системы, состоящие из одного наружного мощного блока и 2—4 внутренних. Такая СКВ способна поддерживать разную температуру в нескольких комнатах и применяется в исключительных ситуациях, когда нельзя разместить на фасаде здания 2—3 отдельных модуля.
- более высокая цена оборудования при одинаковой стоимости монтажа;
- внешний мультиблок не позволяет одновременно охлаждать и нагревать два соседних помещения, допускается работа только в одном режиме;
- наружный агрегат отличается габаритами и приличным весом;
- стоимость сервисного обслуживания возрастает из-за увеличенного объема фреона и сложного устройства блока, в котором может стоять 2—3 компрессора.
В больших торговых центрах и производственных зданиях используются промышленные сплит-системы – центральные и крышные roof-top кондиционеры. В них блоки тоже разделены – внутри помещений стоят фанкойлы, приточные агрегаты, снаружи – модули очистки, нагрева и охлаждения (чиллеры).
Чем отличаются кондиционеры 7, 9 и 12 («семерка», «девятка», «двенадцатый») друг от друга
В маркировке бытовых кондиционеров встречаются цифры 7, 9, 12, 18, 24, которые обозначают не что иное, как мощность кондиционера при работе на охлаждение. Эта мощность выражена в тысячах BTU/h или BTU/час (BTU – British Thermal Unit – британская тепловая единица).
1BTU/ч равен приблизительно 0,3 Вт. Таким образом, получается, что:
- «Семерка» – это 7000 BTU/h или холодопроизводительность 2.1 кВт
- «Девятка» – это 9000 BTU/h или 2.7 кВт
- «Двенадцатый» кондиционер – это 12000 BTU/h или 3.6 кВт
- «Восемнадцатый» кондиционер – это 18000 BTU/h или 5.4 кВт
- «Двадцать четверка» – это 24000 BTU/h или 7.2 кВт.
Информация о мощности кондиционера помогает приблизительно оценить площадь помещения, на охлаждение которой рассчитан данный кондиционер. Для этого цифру, обозначающую мощность кондиционера, нужно умножить на 3. Получим, например, что «семерка» рассчитана на работу в помещении максимальной площадью 21 кв. метр.
Естественно, это очень приблизительная оценка, не учитывающая высоту потолков, расположение и площадь окон, теплопритоки от присутствующих в помещении людей и техники… Тем не менее мощность кондиционера поможет сориентироваться на первых порах при выборе оптимального варианта оборудования для Вашей квартиры или дома.
Выбираем функциональность
При выборе системы стоит обратить внимание на следующие функции
Обогрев
Очень удобный режим, особенно осенью, когда центральное отопление еще не включили. Нужно только учесть, что большинство моделей могут работать на обогрев при уличной температуре не ниже минус 5 градусов, отдельные инверторные при более низких (до –15), есть и комплекты зимнего пуска, до –30.
Режим осушения
Его используют для уменьшения влажности воздуха без понижения или повышения температуры. Он удобен, например, в период сырой погоды.
Очистка воздуха
Очистка воздуха предусмотрена в большинстве современных приборов, при этом разные производители предлагают различные варианты очистки с той или иной степенью эффективности. Существуют и системы с функцией ионизации: очищенный от загрязнителей воздух обогащается ионами кислорода. Очистка воздуха также может производиться моделью без этой встроенной функции, если дополнить систему специальным фильтром.
Турборежим
Этот режим позволяет сделать процесс охлаждения воздуха более быстрым. Это удобно, если помещение длительное время не охлаждалось — например, вы возвращаетесь вечером с работы, а кондиционер был отключен. Производительность прибора в таком режиме возрастает на 10-20%.
Ночной режим
Ночной режим, напротив, позволяет уменьшить обороты двигателя, экономя энергию и снижая шум устройства. Температура при этом может опускаться или повышаться на пару градусов, в зависимости от режима работы (обогрев или охлаждение), и поддерживается на этом уровне на протяжении установленного на таймере времени.
Режим вентиляции
Это режим, при котором наружный блок выключен, хладагент не циркулирует, а вентилятор внутреннего блока равномерно распределяет воздух по помещению. Этот режим удобно использовать, например, зимой, когда теплый воздух от батарей центрального отопления скапливается наверху, а внизу остается холодным.
Пульт дистанционного управления
Пульт дистанционного управления позволяет поменять температуру и режимы работы сплит-системы. Без него устройство можно только включить и выключить. При потере пульта можно приобрести универсальный вариант или «умный» пульт, который позволит управлять кондиционером с помощью голосового помощника.
Модуль Wi-Fi-управления
Также некоторые модели кондиционеров позволяют встроить модуль Wi-Fi-управления для координации работы системы через телефон.
Мульти-сплит-система: Один внешний блок на всех. Иллюстрация: Леруа Мерлен

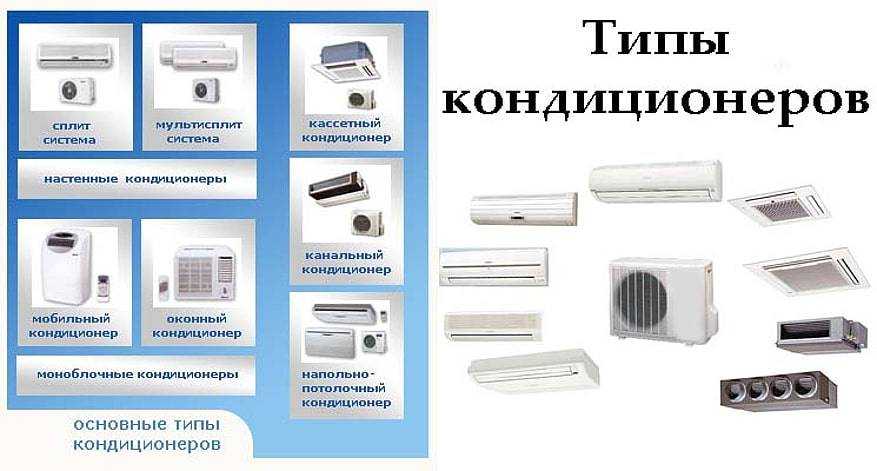

Какие бывают типы кондиционеров
Классифицировать виды кондиционеров правильнее в целом по их главным технологическим различиям. Отталкиваясь от этого, они бывают:
- одноблочные;
- сплит-системы;
- мульти-сплит системы
- системы, где расход хладагента меняется.
Рассмотрим наиболее популярные на рынке установки:
оконный электрический кондиционер – уходящая в прошлое конструкция кондиционера. Их особая отличительная черта – они легко устанавливаются. У оконного кондиционера компрессор, холодильник и теплообменник находятся в одном корпусе – эта особенность является источником как всех его плюсов, так и минусов. Он закрепляется в оконное отверстие, значит, уменьшает зону остекления, при работе создает немало шума, не всегда способен одинаково освежать комнату крупной площади и сложной формы. При этом оконные кондиционеры имеют большой срок эксплуатации, недороги и несложны в конструкции;
- мобильный кондиционер размещают внутри здания. Прочен, просто устанавливается и разбирается. Для подсоединения его нужно отвести мягкую гофрированную трубу на улицу, и кондиционер готов к службе. Этот тип электрокондиционеров комфортен для дач, загородного жилья, временных построек в связи с его высокой мобильностью;
- сплит-система – обладает 2 внешними блоками. Сплит-концепции обладают пониженным шумообразованием, по этой причине безупречно подойдут для кондиционирования в жилом помещении, когда необходима работа климатической установки и в ночное время. Обладают широким спектром мощностей. Стоимость электрических кондиционеров данного вида в основном находится в зависимости от фирмы-изготовителя и мощности оборудования;
кассетные сплит-установки размещают в помещениях с навесным потолком. Безупречно подойдут для комнат любой площади и высоты потолка, вследствие того, что готовы вентилировать в четырех направлениях. Сетка канального кондиционера исполнена в разных дизайнерских решениях, что дает возможность встроить такого рода сплит-систему равно как в дизайн кабинета, так и в дизайн общегородской жилплощади либо находящегося за городом здания;
- инвертоный кондиционер повился на рынке относительно не так давно. Эта методика была создана в Японии, она дает возможность корректировать продуктивность компрессора электрического кондиционера. Если обыкновенная система функционирует с постоянной предельной мощностью, подключаясь и отключаясь в зависимости от температурного режима, существующего в помещении, то инверторные сплит-системы функционируют постоянно без отключения. При достижении установленной температуры воздуха в помещении сплит-система переключается в минимальный режим и не прекращает работать, переходя в режим поддержания температуры. Такой принцип работы дает возможность беречь электрическую энергию, более четко удерживать температуру, а самое основное – избегать значительных скачков температур.
- канальный кондиционер устанавливается в навесном либо подшивном потолке, который целиком прячет конструкцию электрической климатической установки. Распределение остывшего атмосферного потока происходит по системе изолированных воздуховодов, которые располагаются в межпотолочном пространстве. Вследствие этого, такого рода канальные электрические системы могут освежать мгновенно воздух в нескольких комнатах. Базисное различие канальных электрокондиционеров от других систем — в способности подачи свежего воздуха в объемах, требуемых для полного проветривания вентилируемых комнат. В качестве недостатков такой системы стоит отметить невозможность установления температуры для каждого помещения в отдельности, а также высокая стоимость оборудования;
Необходимо выделить то, что все нынешние электрические кондиционеры, вне зависимости от цены, обладают весьма похожими потребительскими функциями. По этой причине при подборе электрического кондиционера рекомендуем изъявлять правильный скептицизм в подборе обширно рекламируемых “дополнительных функций”, в особенности в сфере очищения воздуха.
Плюсы сплит системы
Среди преимуществ сплит системы можно выделить большой выбор устройств, который позволяет приобрести на рынке бытовой техники любой кондиционер, отлично вписывающийся в ваш интерьер.
Виды кондиционеров:
- Настенные устройства. Отлично подходят для установки в квартирах, небольших офисах, в помещениях без навесных потолков;
- Наполно – потолочные предназначены для установки в помещениях, где имеются стеклянные перегородки;
- Колонные изделия устанавливают в помещениях ресторана и больших общественных залах;
- Кассетный кондиционер удобен тем, что в установленном виде его вовсе не видно, будет видна его решетка, основная часть устройства скрывается под навесным потолком;
- Канальный кондиционер устанавливается таким образом, что его практически не видно. Его помещают в подсобное помещение или под потолком.
Особенности подключения блоков
В помещение воздух проходит через трубки, которые выполнены алюминиевой гофрированной фольги, в некоторых моделях стоят патрубки из листа оцинкованной стали. Так как гофрированный материал способен вытягиваться и изгибаться, длина патрубков должна быть определенной и рассчитанной до малейшей точности.
Характеристики конструкции
При выборе сплит-системы надо рассматривать следующие характеристики:
- Мощность. Другое название параметра — хладопроизводительность. Для помещений с высотой потолка не больше 3 м на обслуживание 10 м2 уходит 1 кВт мощности. Так можно подсчитать, какой агрегат нужен для работы в заданных условиях. В современных устройствах мощность определяется в Британских Тепловых Единицах (BTU/час), которые составляют 0,3 Вт;
- Функция нагрева потока. Это возможность подавать подогреты воздух, которая расширяет возможности кондиционирования и превращает комплект в полноценную климатическую систему;
- Уровень шума во время работы. Это важный показатель, особенно для бытовых установок. Рекомендуется выбирать комплекты с показателем не выше 25-30 Дб;
- Подготовка, фильтрация или обработка воздуха. Очистка потока от нежелательных компонентов позволяет улучшить состав воздуха в помещении, устранить запахи, исключить опасность распространения вредных элементов;
- Материал корпуса. Есть пластиковые и металлические образцы. Рекомендуется предпочитать вторые.
Мнение эксперта
Бородина Галина Валерьевна
Учитывая эти параметры, следует подбирать оптимальный образец для работы в заданных условиях.
Сплит система – что это такое
Системы кондиционирования разделяются на две основные категории: непосредственно кондиционеры и сплит-системы. Разница между ними достаточно простая: у первого все агрегаты располагаются в одном корпусе. У второго компрессор, вентилятор и испаритель располагаются в одном блоке, который называют внешним, потому что он устанавливается на улице. А фен, подающий воздух в помещения, а соответственно и второй испаритель, через который проходит хладагент, располагаются в отдельном блоке. Его устанавливают внутри помещения, поэтому и носит он название внутренний.
Между собой блоки соединены трубками, по которым проходит хладагент, и проводами, соединяющие между собой блок управления во внутреннем блоке и остальным оборудованием во внешнем. Именно такое блочное разделение называется системой. А слово сплит или с английского «split» означает разделять. Поэтому когда говорят о сплит системах кондиционирования, понимают два блока, разделенных стеной.
Принцип работы
В основе принципа работы сплит-системы лежит свойство некоторых жидкостей выделять тепло, когда они начинают конденсировать из парообразного состояния в жидкое, и поглощать его, если все происходит наоборот. Поэтому в первую очередь надо разобраться с комплектацией самого оборудования, то есть, определить, какие приборы и агрегаты входят в состав сплит-системы, и для чего каждый из них предназначается.
Необходимо понимать, что движение хладагента будет проводиться по приточным каналам и отточным, соединяющих два блока между собой. При этом в одном блоке будет происходить испарение, в другом конденсация. Не забываем, что все процессы проходят под бдительным контролем блока управления, где собраны функции управления вентилятором, компрессоров и феном.
Устройство
Как уже было сказано, во внешнем блоке располагаются все основные агрегаты:
- вентилятор, с помощью которого происходит обдув конденсатора во внешнем блоке;
- компрессор, который сжимает фреон, чтобы тот двигался по системе;
- испаритель (он же конденсатор в виде радиатора), внутри него происходит испарение, то есть, переход фреона из жидкого состояния в парообразное;
- терморегулирующий вентиль (ТРВ), который снижает давление хладагента перед тем, как он должен перейти во внутренний блок.
Во внутреннем блоке сплит системы располагается испаритель, где фреон обратно превращается в жидкость, и фен, который и обдувает испаритель. Сегодня многие производители снабжают внутренний блок фильтром тонкой очистки, который очищает воздух от пыли, табачного дыма, некоторых разновидностей бактерий и вирусов. В его состав могут входить три разных фильтрующих элемента: электростатически заряженный фильтр, угольно-волоконный и дезинфицирующий. Именно в таком порядке они и устанавливаются. Данная система фильтрации гарантирует, что в помещении всегда будет чистый воздух, потому что установленные фильтры могут через себя пропустить частицы размером не больше 0,001 мкм.
Надо понимать, что сама система кондиционирования – это схема последовательного соединения некоторых агрегатов в единую цепь. То есть, вся сеть собирается в своеобразный холодильный контур. В него входит четыре основных прибора: компрессор, ТРВ, конденсатор и испаритель из внутреннего блока.
Работает система так:
- Из испарителя в компрессор движется газообразный хладагент. Его давление 3-5 атм., температура в пределах 10-20С. Здесь происходит сжатие фреона до 20-25 атм., а значит, у него тут же поднимается температура до +90С.
- В таком состоянии он поступает в конденсатор, который обдувается вентилятором. А так как температура на улице всегда ниже температуры хладагента, то последний начинает превращаться в жидкость, то есть, конденсировать с выделением тепла. Температура падает до +10-20С, а давление остается прежним.
- Теперь надо понизить давление до 3-5 атм., для чего используется ТРВ. Здесь не только падает давление, но еще раз снижается температура, а часть фреона испаряется.
- После чего хладагент с пониженной температурой и давление переходит в испаритель во внутреннем блоке, который обдувается феном. И процесс повторяется.
Что такое сплит система
Рассмотрим подробнее, что собой представляет данное климатическое устройство. Слово сплит (от английского split) – можно перевести, как разделение. Такое название показывает на разделение одной cистемы на две части (блока). Первый – это внутренний блок с испарителем, который устанавливается в помещении. Второй – это наружный компрессорно-конденсаторный блок.
Виды
Все модели имеют одинаковое назначение, их разделяют только по типу установки:
1. Настенные; 2. Потолочные; 3. Напольные.
Для квартир и частных домов удобнее всего использовать сплит-ситемы с настенной установкой внутреннего блока. В больших торговых помещениях, и офисах, рациональнее всего использовать потолочные и даже напольные, как самые мощные.
Мощность кондиционера
Мощность охлаждения является основной характеристикой кондиционера. Для бытовых кондиционеров она составляет от 1.5 – 2.0 до 6.5 – 8.5 кВт. От нее зависит площадь, на которую рассчитан кондиционер. Для ориентировочных расчетов принимается 1 кВт охлаждающей мощности на 10 квадратных метров при высоте потолков 2.8 – 3.0 м. Если в помещении большая площадь остекления или окна выходят на южную сторону, то мощность кондиционера необходимо увеличить на 15 – 25 %.
Если в помещении находится много людей и/или тепловыделяющей техники, то мощность кондиционера так же необходимо увеличить. При этом считается, что человек выделяет 0,1 кВт тепла; компьютер, копировальный аппарат – 0,3 кВт; для остальных приборов можно считать, что они выделяют в виде тепла 1/3 паспортной мощности.
Основные функции сплит системы
Многофункциональная сплит-система (даже бытового уровня) способна не только охлаждать, но также нагревать и очищать воздух. В магазинах подобной техники есть модели с самыми разными дополнительными функциями и режимами работы. Они могут быть дополнены ионизаторами, угольными фильтрами и разнообразной электроникой.
Основные функции современных сплит-систем
Кондиционер из двух блоков может иметь следующий набор функций:
- охлаждение, осушение и нагрев воздуха;
- турбо-режим с повышенной производительностью;
- таймер с возможностью задать время включения/выключения;
- подсистему самоочистки, самодиагностики, AutoRestart и запуска при низком напряжении в сети;
- подвижные жалюзи для направления потока в нужном направлении;
- пульт дистанционного управления и дисплей;
- инфракрасный сенсор движения (если в комнате никого нет, то техника будет отключена);
- модуль для управления по GSM-связи и через интернет.
Также оборудование для кондиционирования в последнее время стали дополнять инверторами. Данный модуль обеспечивает плавность работы компрессора при подаче и отключении питания. Это повышает срок службы электродвигателя, уменьшает пусковые токи в сети и снижает потребление электроэнергии (до 30–40%).
Температурные колебания разных типов сплит-систем
Для возможности работать при низких температурах за окном внешний блок также оснащается подогревом. В мороз масло в компрессоре и вода в сливе конденсатора могут замерзнуть. Чтобы этого не допустить уличная часть и дополняется обогревателем.

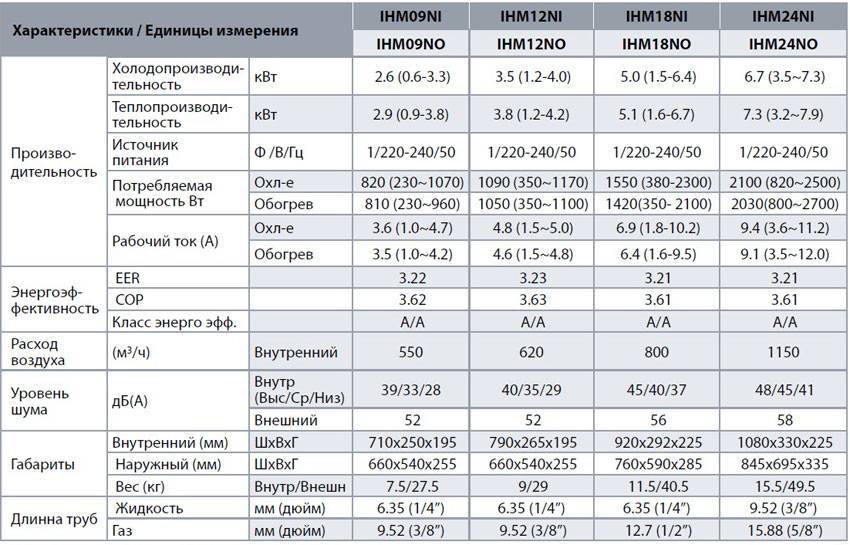

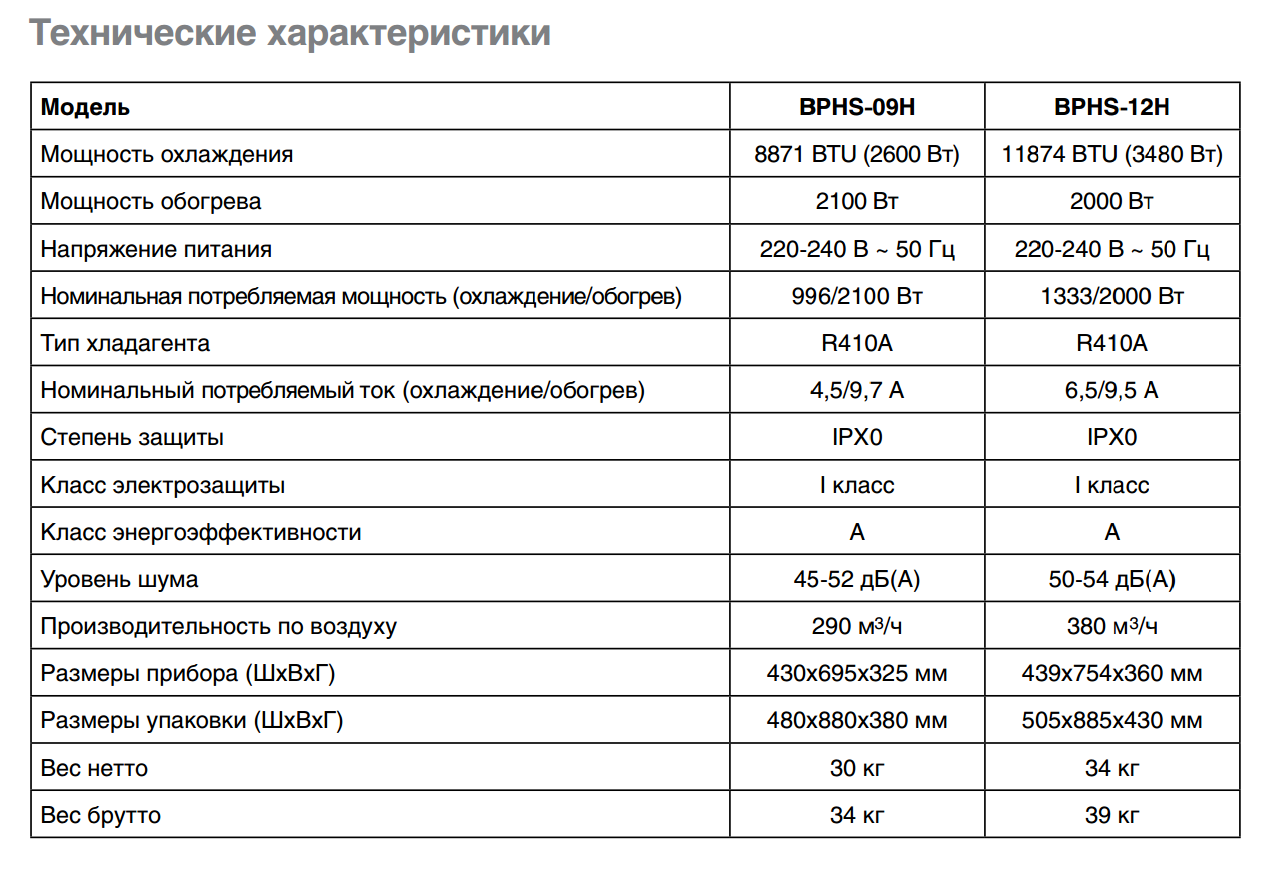

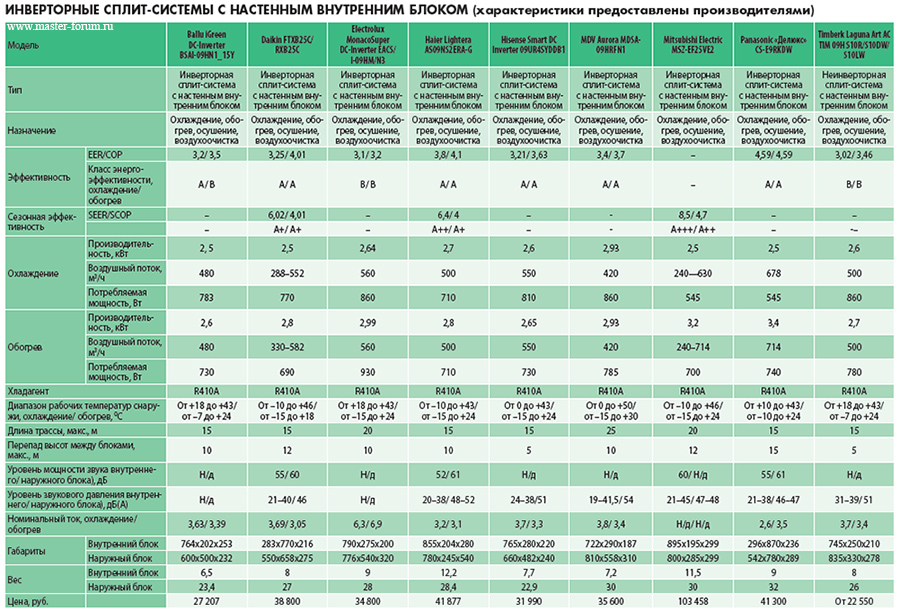

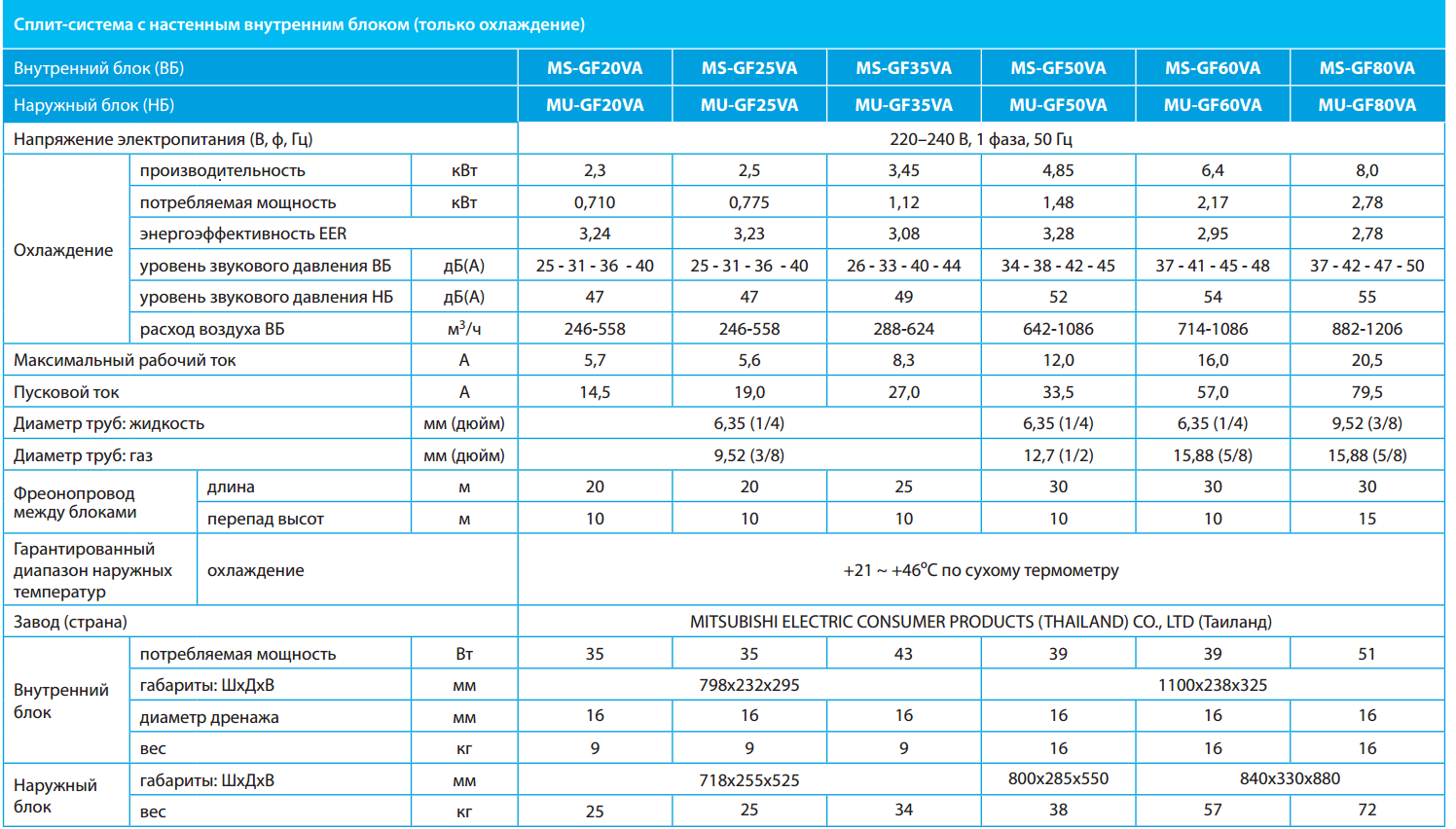

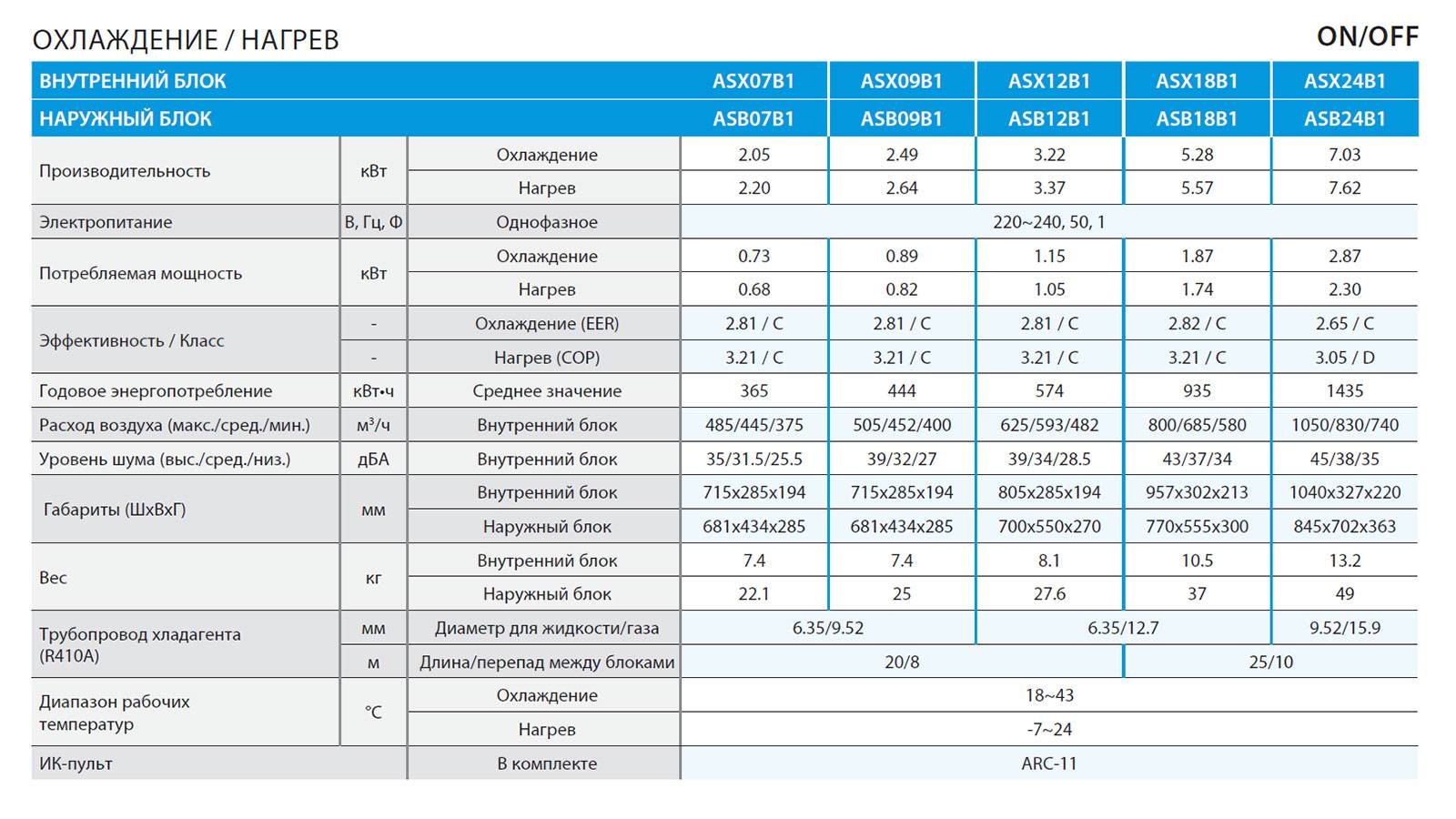

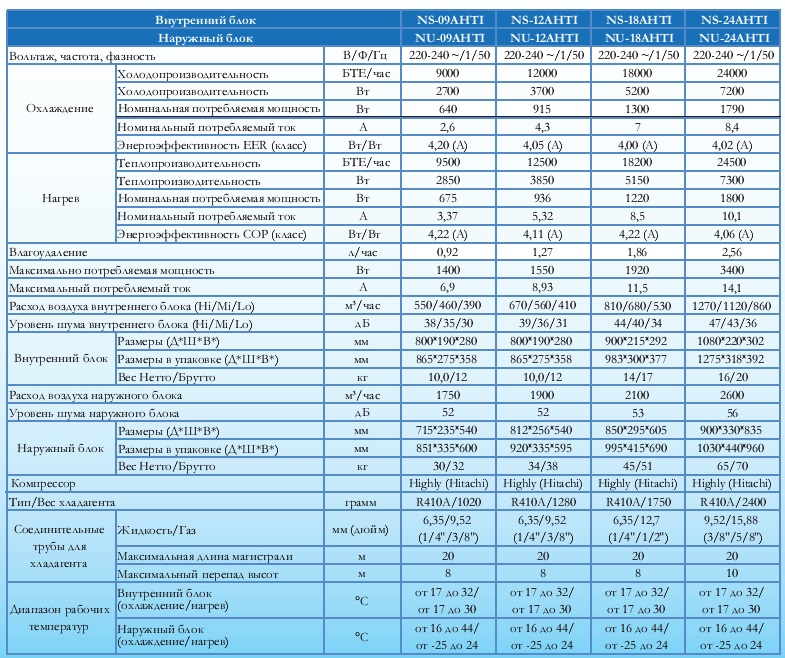

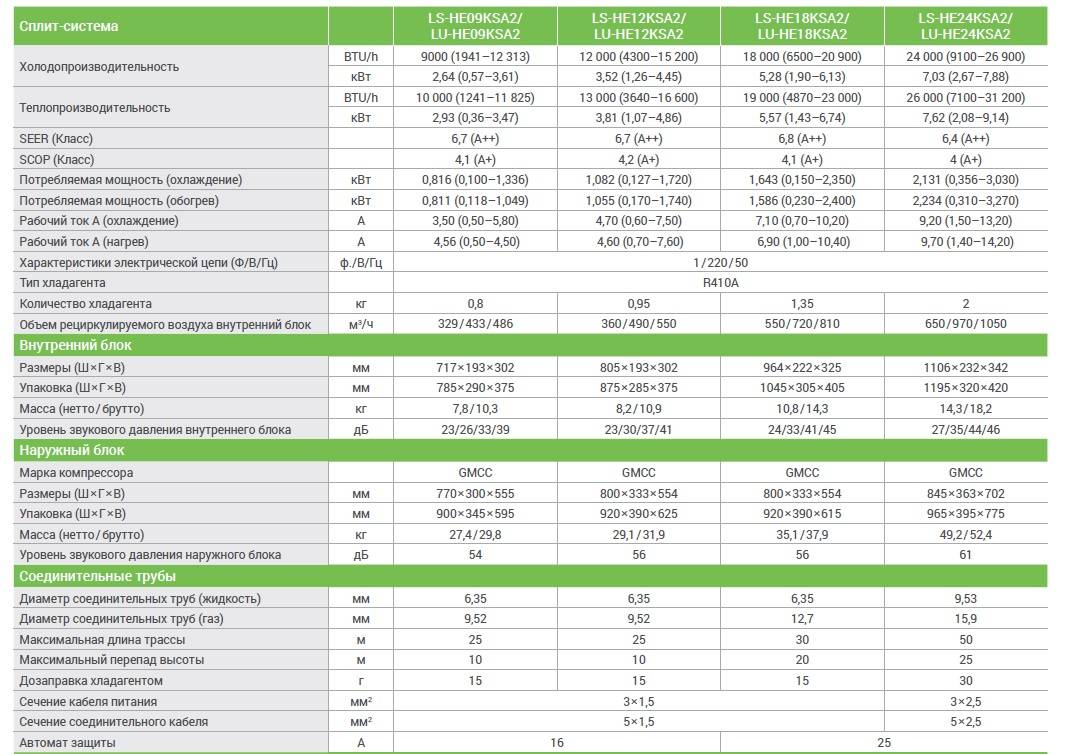

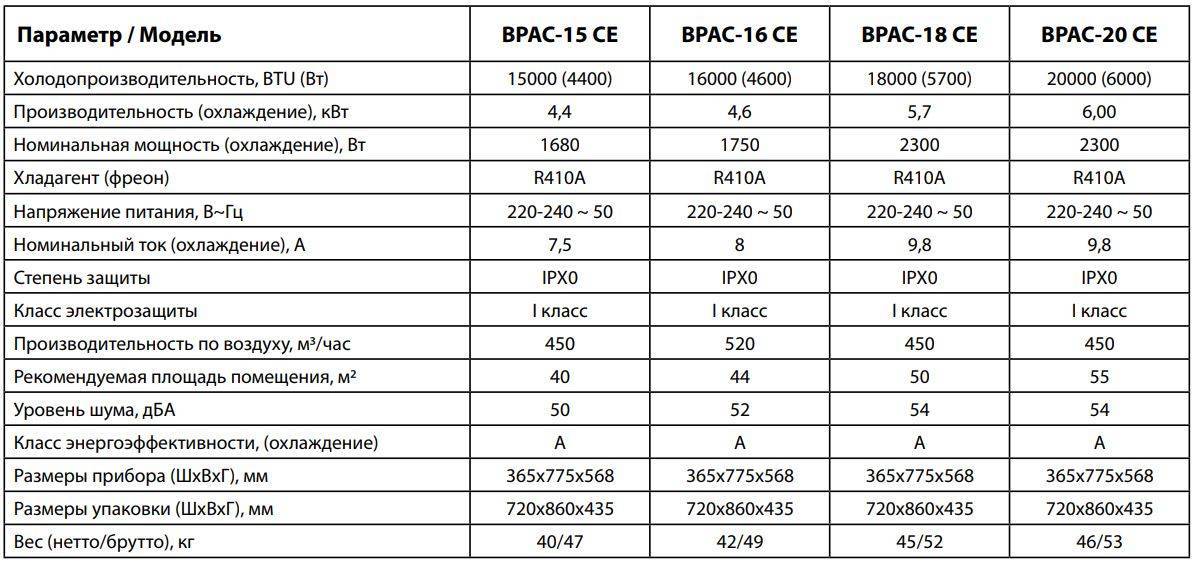

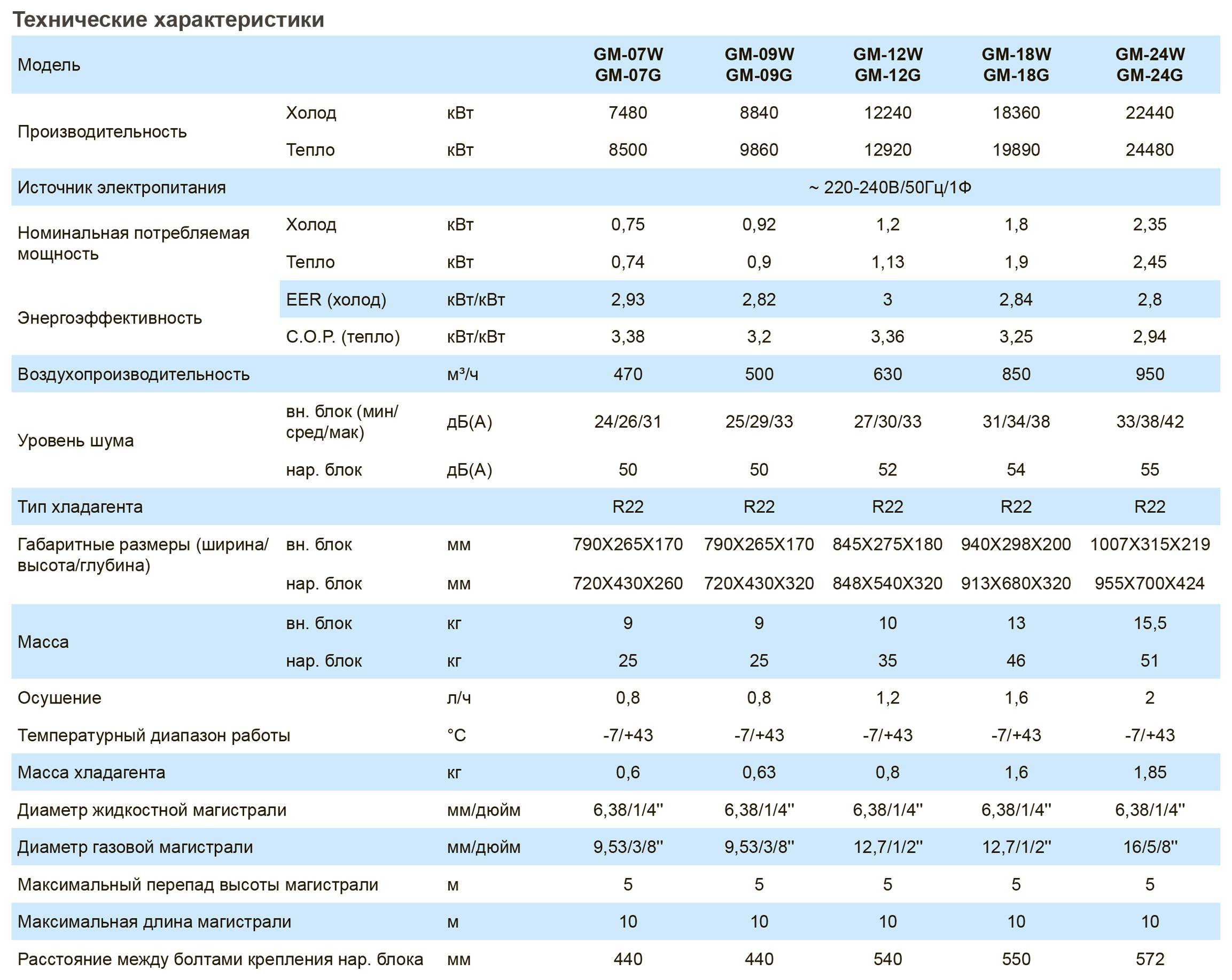

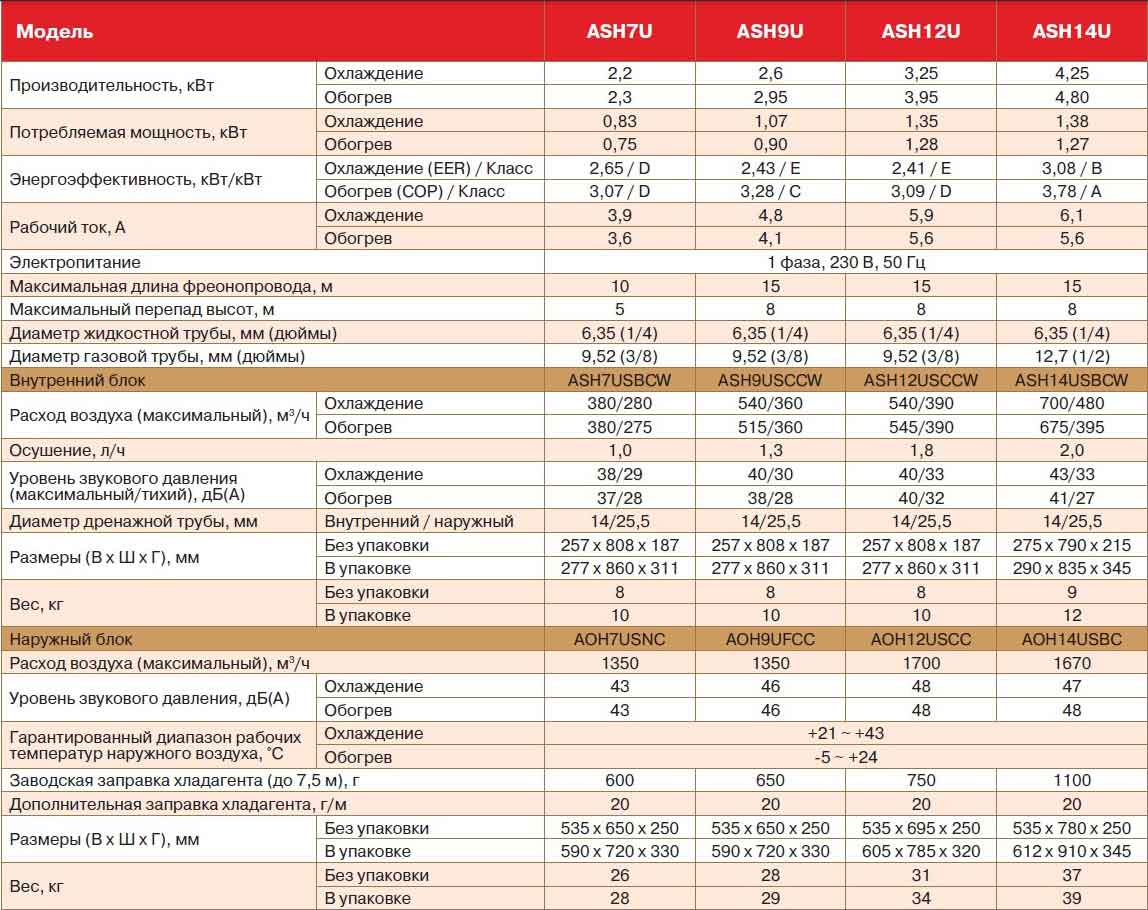

Технические характеристики
Климатическую технику, работа которой построена на принципе теплообмена, выбирают для помещения определенной площади, с конкретным объемом воздуха. Чтобы система работала долго и качественно, ее технические параметры должны соответствовать габаритам комнаты, офисного помещения. При покупке оценивают характеристики модели:
- потребляемую мощность;
- мощность охлаждения (1 кВт мощности на 10 кв. м площади);
- мощность в режиме обогрева;
- энергоэффективность в режимах обогрева, охлаждения (ERR, COP);
- уровень шума;
- срок службы;
- производительность.
Энергоэффективность климатической системы характеризуют коэффициенты COP, ERR. Их рассчитывают как отношение мощностей охлаждения (обогрева) к мощности потребления.
Компоненты кондиционера
Ниже приведены компоненты кондиционера, используемые в коммерческих целях:
Компрессор:
Компрессор является двигателем системы, поскольку он работает с жидкостью, которая легко превращает газ в жидкость. Его основная функция — преобразовывать газ низкого давления в газ высокого давления с высокой температурой. При его работе области зазора между молекулами сужаются с выделением газа под напряжением. Этот активированный газ, также известный как хладагент, выходит из компрессора и поступает в конденсатор.
Змеевик конденсатора:
Змеевик конденсатора содержит вентилятор, который охлаждает газ под высоким давлением и превращает его в жидкость. Полученный продукт используется для работы испарителя. Компрессор и конденсатор находятся вне дома.
Термостат:
Термостат поддерживает температуру системы кондиционирования воздуха, регулируя тепловую энергию внутри и снаружи. В зависимости от конструкции термостат может настраиваться вручную или автоматически.
Испаритель:
Испарители — это компоненты системы кондиционирования воздуха, которые находятся внутри дома рядом с печью. Он соединен с конденсатором очень тонкой трубкой. Газ высокого давления преобразуется в жидкость низкого давления кондиционера. Затем жидкость превращается в газ из-за понижающегося давления. Жидкость или хладагент — это то, что отводит тепло и охлаждает его. Испаритель выпускает жидкость в виде газа, чтобы снова сжиматься компрессором. Все это происходит циклически.
Воздухоочиститель и продувочная установка:
Компоненты кондиционера работают вместе, чтобы втягивать воздух в испаритель и распределять прохладный воздух по комнате. Система воздуховодов облегчает прохождение воздушного потока в помещении.
Полная схема системы кондиционирования воздуха
