Что такое ригель и чем он отличается от балки

О маркировке

Данные несущие железобетонные конструкции должны соответствовать ГОСТу, и малейшее отклонение от стандарта отражается на надежности и эксплуатационных характеристиках изделия. Продукция маркируется специальным кодом, содержащим цифровые и буквенные значения через дефис.

До дефиса:

• буквы – вид ригельной конструкции;
• цифра до точки – высота сечения;
• число после точки – округленный показатель длины в дм.

Таблица технических параметров разных марок ригеля

После дефиса:

• величины нагрузки и порядковый номер;
• класс стали.

Производитель может указывать и свою маркировку, но она не противоречит ГОСТу. Так, на примере маркировки ригеля РДП 6.56–110АIV становится понятно следующее:

Конструкция ригелей железобетонных

• РПД – тип конструкции для многопустотных плит.
• 6 – высота (дм).
• 56 – длина.
• 110 (кН/м) – несущая способность.
• A-IV – класс стали, заложенной внутри конструкции.

В ряде случаев упоминаются особые обозначения железобетонной конструкции для специфических условий, таких как среда агрессивного газа, сейсмические толчки или же монтаж вспомогательных закладных узлов.

Что такое ригель в строительстве: определение, назначение, виды

Строительство – быстро развивающаяся отрасль, включающая все организационные, проектные, строительно-монтажные работы, связанные с возведением или демонтажем. В зданиях и сооружениях используют ригели. Но даже опытные специалисты не всегда могут объяснить, в чем его различие с балкой. А разница есть существенная.

Что такое ригель, и чем он отличается от балки

Конструктивное изделие в строительстве, главной способностью которого есть работа на изгиб, называется балкой. Основным материалом служит дерево или полый металл. Горизонтальное опорное изделие, соединяющее вертикальные стойки, называют ригелем. Его можно назвать горизонтальной балкой (из металла или железобетона) с важными несущими способностями, что берет на себя нагрузки в различных направлениях. Назначение ригеля одно – принимать нагрузки без развития пластических деформаций.

Ригель: определение и назначение

Строительный ригель – это несущий конструкционный элемент. Он является опорой для перекрытий. Качество изделия – основа устойчивости и проектных требований к конструкции, так как масса несущего элемента передается на вертикальные стойки. При возведении цоколя пояс из ригелей укрепляет и разгружает фундамент.

Назначение этих опорных элементов для постройки зданий и сооружений с широкими пролетами (торговые центры, ангары) и усиления колонн в помещениях с высокими потолками.

Балки предназначены для монтажа перекрытий или покрытий. К примеру, на чердаке, конструкция которого предполагает распределение нагрузки балок на ригели.

Расшифровка и маркировка

Обозначать ригели нужно буквенной аббревиатурой и цифровыми обозначениями. Для примера, маркировка РДП6.56-110АІV означает, что используется ригель типа РДП, размеры которого 6 дм в высоту и 5,56 дм в длину, выдерживает напряжение 110 кН/м, имеет напряженную арматуру класса А-IV. Дополнительные характеристики указывают при необходимости: конструктивные особенности (наличие дополнительных закладных деталей), устойчивость в агрессивных условиях, сейсмическим колебаниям.

Изготовление ригельных балок

Основой железобетонных балок является арматурный каркас.

Прежде чем отлить форму, согласно ГОСТ, изготавливают металлокаркас, сваривая его. Все соединительные швы проходят строгую проверку на наличие дефектов.

Металлическая ригель балка изготавливается на полностью автоматизированной линии (стане).

Второй вариант – поэтапное производство, оно включает:

• термический раскрой, резку металлического листа на станке ЧПУ;
• доработку кромки на фрезерном оборудовании;
• сварку элементов конструкции на автоматизированной линии;
• последний этап – правку конструкции.

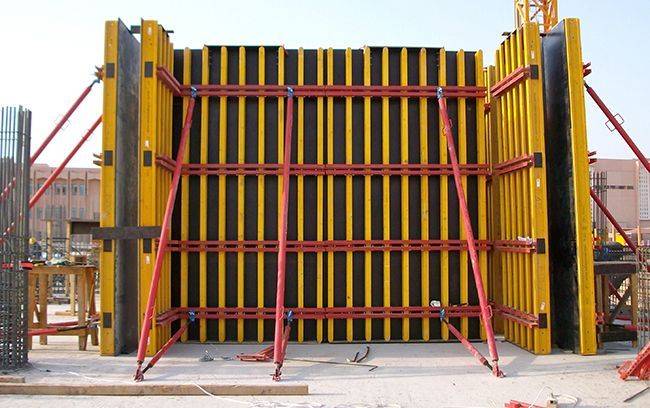

Деревянные двутавровые ригельные балки опалубки перекрытий изготавливают из следующих материалов:

1. Полки. На производство этих деталей идет брус из древесины хвойных пород. Может использоваться термомодифицированная сосна или ель (термодревесина, ТМД). Это дерево, обработанное по особой технологии горячим паром и подвергнутое многоступенчатой сушке. Готовый материал обладает более высокой огнестойкостью, устойчивостью по отношению к влажности, вредителям, гниению.
2. Ребро жесткости. На балки БДК идет фанера толщиной 24 мм из хвойной древесины, на БДК-1 березовая толщиной 27 мм. Чаще всего применяют влагостойкую фанеру марки ФСФ. Некоторые изготовители предлагают заказчику возможность ее замены на материал марки ФК.

Поверхность деревянных ригелей для опалубки покрывают водонепроницаемой защитной пропиткой, поверх нее может быть нанесен слой вододисперсионной фасадной краски. Торцы балки могут быть закрыты металлическими или пластиковыми наконечниками, покрыты торцовочным лаком.

Недостаток материала ригелей опалубки перекрытий — наличие в составе фанеры ФСФ клея на основе ядовитых фенолформальдегидных смол. Формальдегид обладает канцерогенным и угнетающим нервную систему действием, оказывает вредное воздействие на кожу. При использовании ригельных балок в качестве деталей опалубки риск снижается за счет того, что работы ведутся на открытом воздухе. Опасность появляется при складировании или монтаже в закрытых помещениях. Фанера марки ФК более безопасна для здоровья, но менее влагоустойчива.

Что такое ригель

Ригелями называются ЖБИ с армированием, которые используются для соединения вертикальных конструкций (стеновых панелей, колонн и подвесов). При этом эти изделия берут на себя нагрузку как самих перекрытий, так и других элементов. Благодаря бетонным ригелям формируется прочный «скелет» постройки, гарантирующий геометрическую стабилизацию всего сооружения.

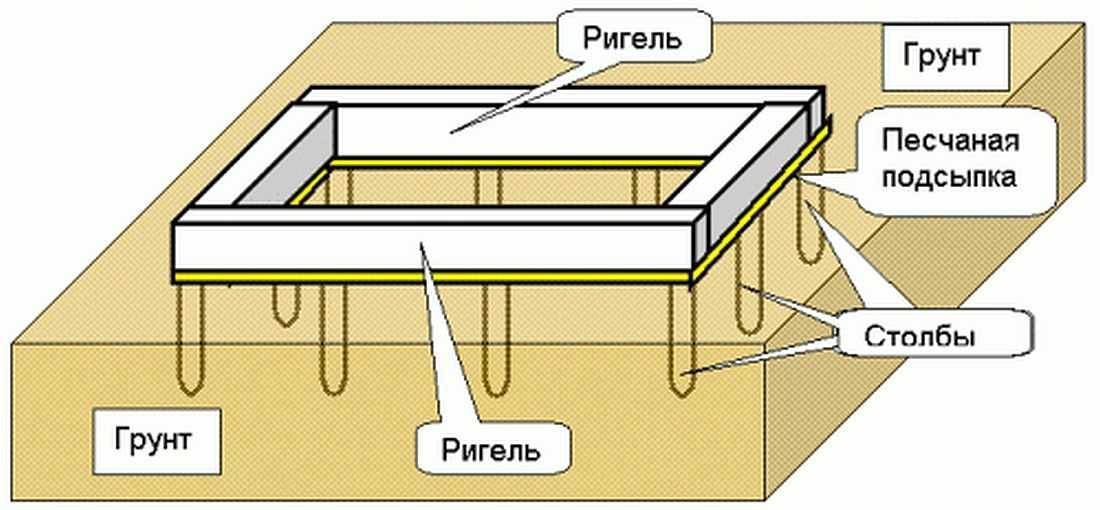

С помощью ригельных опор поднимают цоколь, укрепляют и снимают с него излишнюю нагрузку. Также эти железобетонные изделия задействуют при возведении широких лестничных пролетов для ангаров, торговых залов и многого другого.

Некоторые утверждают, что ригель и балка ЖБИ это практически одно и то же, и вся разница заключается только в размерах изделий. На самом деле это не совсем правильное утверждение.

Чем отличается от балки

Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.

Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек, а изгибающие нагрузки не несут. Поэтому их обычно не рассчитывают. Закладывают стандартные решения, с определенным запасом прочности.

Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями

Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель. Других вариантов нет.

Ригель не испытывает нагрузок. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от кровли

С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.

Ригель железобетонный Р

Ригель ЖБИ марки Р имеет прямоугольное сечение – обыкновенный параллелепипед. Это изделие не имеет полок, и плиты опираются на его верхнюю грань. Применяется, когда ригель должен обладать большой площадью и равномерно прилегать к какой-либо поверхности.

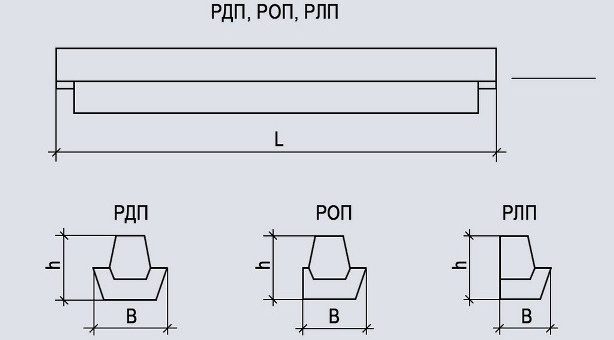

РДП и РДР

Двухполочный. Имеет форму тавра или сечение в виде креста. Таким образом по бокам образуются две полки, на каждую из которых могут опираться элементы перекрытия. Этот тип предназначен для соединения средних рядов колонн, где перекрытия будут ложиться на него с обеих сторон. РДП служит опорой для многопустотных плит, РДР – для ребристых.

Железобетонный ригель РБП и РБР

Бесполочный. Его поперечное сечение – что-то среднее между типами Р и РДП (РДР). Имеет сбоку уступы, похожие на полки у РДП или РДР. Но эти уступы гораздо меньше и не предназначены для опирания на них плит или других конструкций. Горизонтальные элементы опираются на верхнюю плоскость, как и у марки Р. Этот тип используется для формирования настилов из железобетонных плит. На РБП опираются многопустотные плиты, а на РБР – ребристые.

РОП, РОР, РЛП, РЛР

Однополочный. Имеет всего одну полку в отличие от симметричного РДП (РДР), у которого полки с обеих сторон. Вторая половина поперечного сечения схожа с РБП (РБР). Используется когда нужно опереть плиту только с одной стороны. РОП предназначен для многопустотных плит РОР – для ребристых.

РЛП и РЛР устанавливаются в стены лестничных клеток, на них опираются плиты или лестничные марши. В отличие от РОП и РОР на второй стороне этого типа чаще всего нет уступа – эта грань ровная, как у типа Р. На РЛП опирают многопустотные плиты, на РЛР – ребристые.

Консольный ригель. Имеет переменное поперечное сечение похожее на РДП (РДР). Устанавливается так, чтобы его часть торчала из стены. Выступающий край называется консолью. Две или больше консолей могут быть опорой для балконной плиты или иных наружных элементов.

РКП

Консольный ригель. Имеет переменное поперечное сечение похожее на РДП (РДР). Устанавливается так, чтобы его часть торчала из стены. Выступающий край называется консолью. Две или больше консолей могут быть опорой для балконной плиты или иных наружных элементов.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Элемент служит опорой для перекрытий

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• • горячекатаную;
  • укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Однополочный	Предназначен для поддержки плит одной стороной. В качестве примера можно привести:лестничную клетку; крайние пролеты помещений. Цена зависит от размеров.
Двухполочный	Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов.
Бесполочный	Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

• соединяет части несущих вертикальных конструкций;
• создает пространственную твердость всей арматуры;
• позволяет гарантировать геометральную стабильность строения;
• своевременно передает нагрузки с балки на опорный механизм;
• увеличивает поверхность и прочность бетонного фундамента;
• поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

• с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
• актуальны они в процессе монтажа модульных сооружений;
• ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

Применение в строительстве – создание многоэтажных конструкций

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Маркировки монолитных ригелей ↑

Каждое изделие маркируется специальным кодом.

Р — Изделия прямоугольной формы	РО — Однополочное изделие	РЛП/РЛР — О.И. — Для лестничных маршей
РОР — О.И. — Для плит с ребристой поверхностью
РОП — О.И. — Для многопустотных перекрытий
РД — Двухполочное изделие	РДП — Д.И. — Для многопустотных железобетонных плит
РДР — Д.И. — Для ребристых перекрытий
РБ — Бесполочное изделие	РБП — Б.И. — Для многопустотных плит
РБР — Б.И. — Для ребристых плит
РКП — Балконные ригели — Для многопустотных перекрытий

Если маркировка указана именно такими спецкодами, значит, изделие изготавливалось по требованиям ГОСТ’а, то есть, это знак качества и надёжности. Если же на изделии указано другое буквенное значение — значит, это ТУ.

Также, кроме букв, маркировка содержит и цифры — они означают размер изделия. Стоимость ригеля высчитывается в зависимости от его размера.

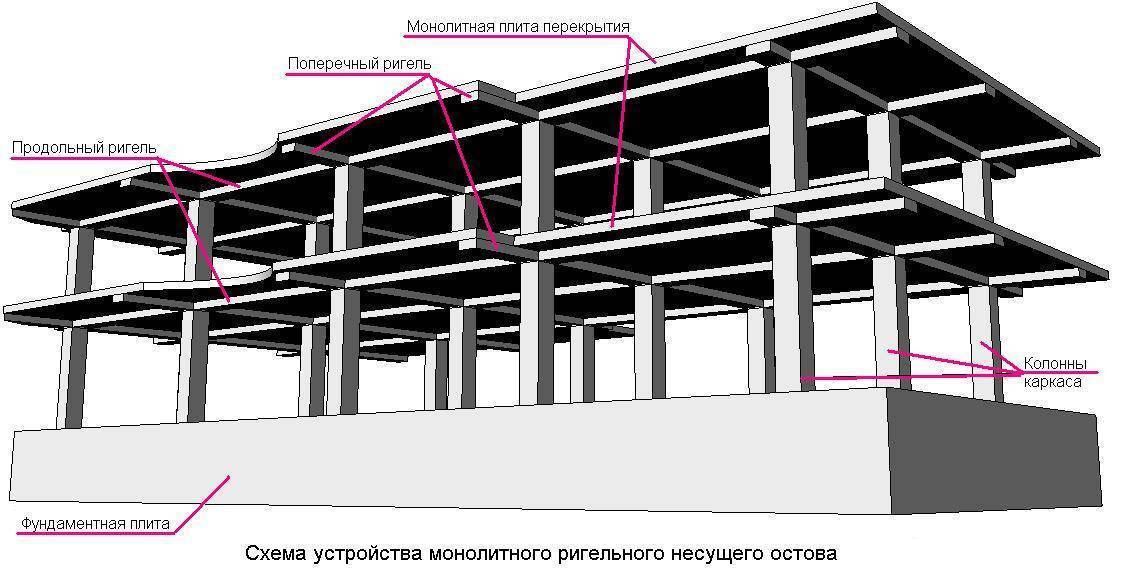

В основном каркас применяется при проектировании промышленных и общественных зданий, но может быть использован и в жилых зданиях.

При проектировании каркасных зданий колонны располагаются на определенных расстояниях друг от друга, кратных строительному модулю:

—пролет

( L

) – это расстояние между продольными рядами колонн в направлении работы горизонтальных несущих конструкций каркаса (ригелей);

—шаг

( B

) – это расстояние между поперечными рядами колонн.

В зданиях ячейкового типа шаг и пролет несильно отличаются друг от друга -сетка колонн;

LB

= 6х6 м или 6х9 м.

В зданиях пролетного типа размер пролета преобладает над размером шага колонн;

L

= 12, 18, 24, 30, 36, 48, 60 м и более; В

= 6, 12 м.

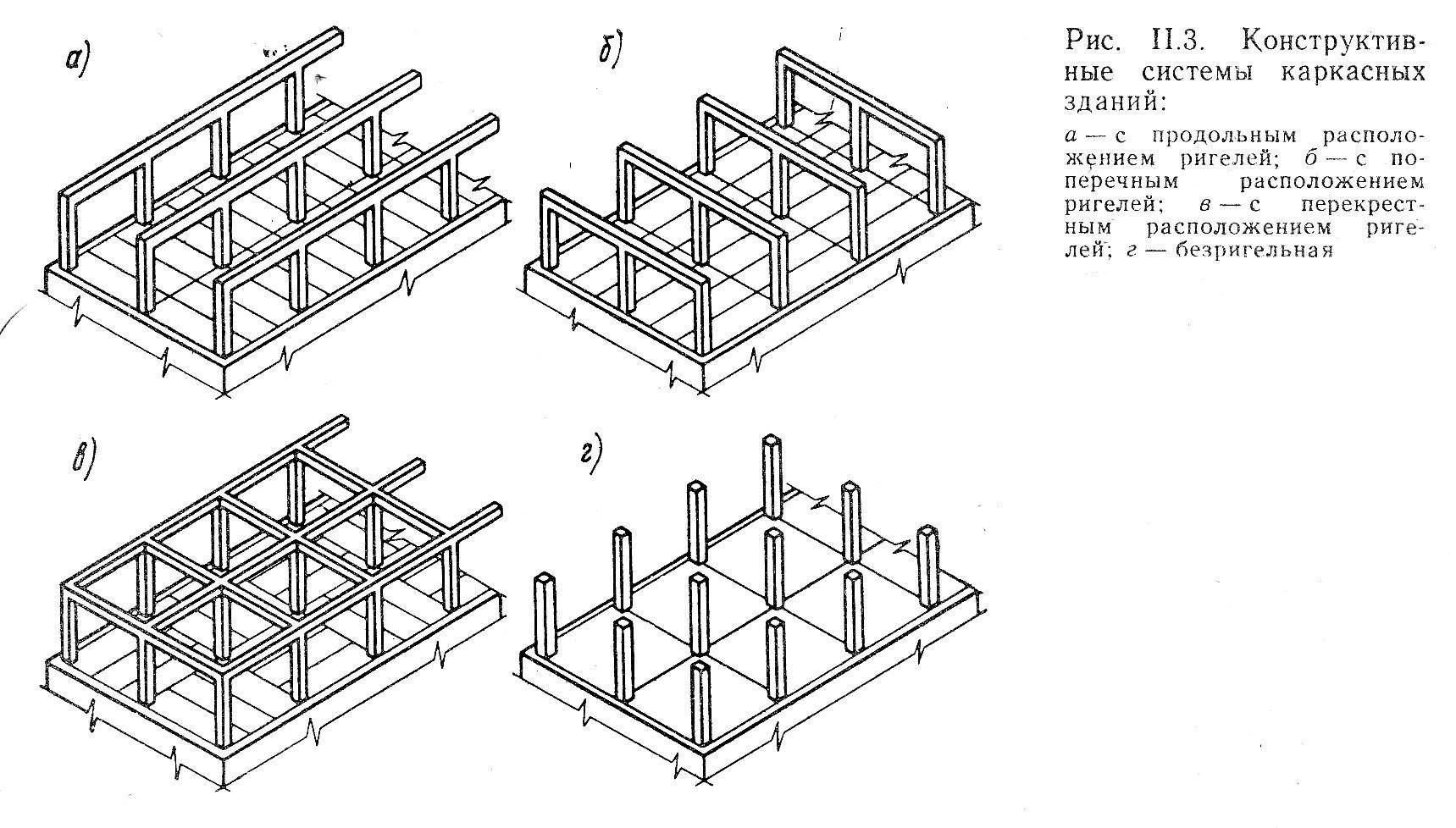

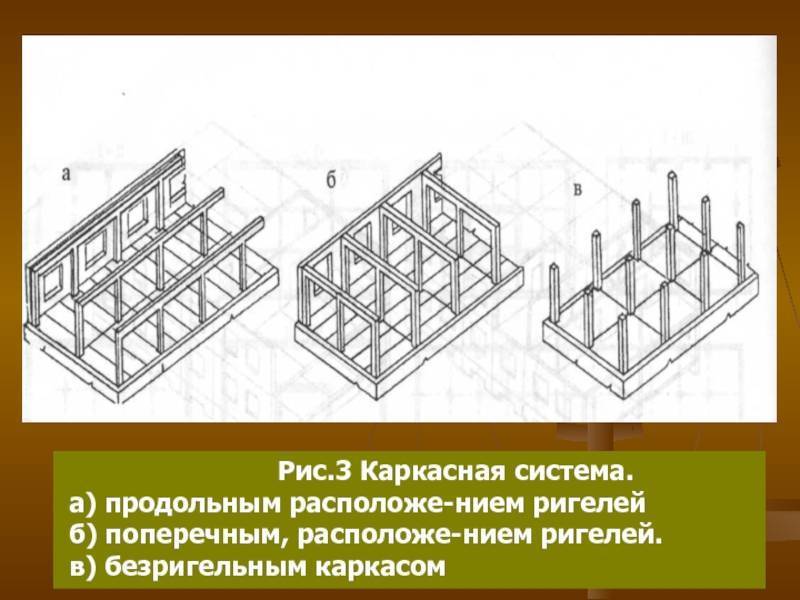

Каркасы классифицируются по следующим признакам:

1)по конструктивной схеме:

а) рамная схема

применяется при проектировании зданий небольшой этажности. При этом все вертикальные и горизонтальные нагрузки, действующие на здание, воспринимаются поперечными и продольными рамами, которые образованы жесткими стыками колонн и ригелей.

б) связевая схема

позволяет применять колонны и ригели меньшего сечения, по сравнению с рамной схемой. Стыки между ними выполняются шарнирными, а не жесткими. При этом вертикальные нагрузки воспринимаются колоннами каркаса, а горизонтальные – системой продольных и поперечных связей, установленных между колоннами.

в) рамно-связевая схема

сочетает в себе рамы и диафрагмы жесткости. Горизонтальные и вертикальные нагрузки воспринимают и рамы и диафрагмы, а распределение усилий между ними происходит в зависимости от соотношения жесткостей.

2)по расположению колонн:

а) здания с полным каркасом

, когда колонны устанавливаются по всей площади здания. При этом колонны воспринимают все нагрузки от покрытия, перекрытий и навесных стен.

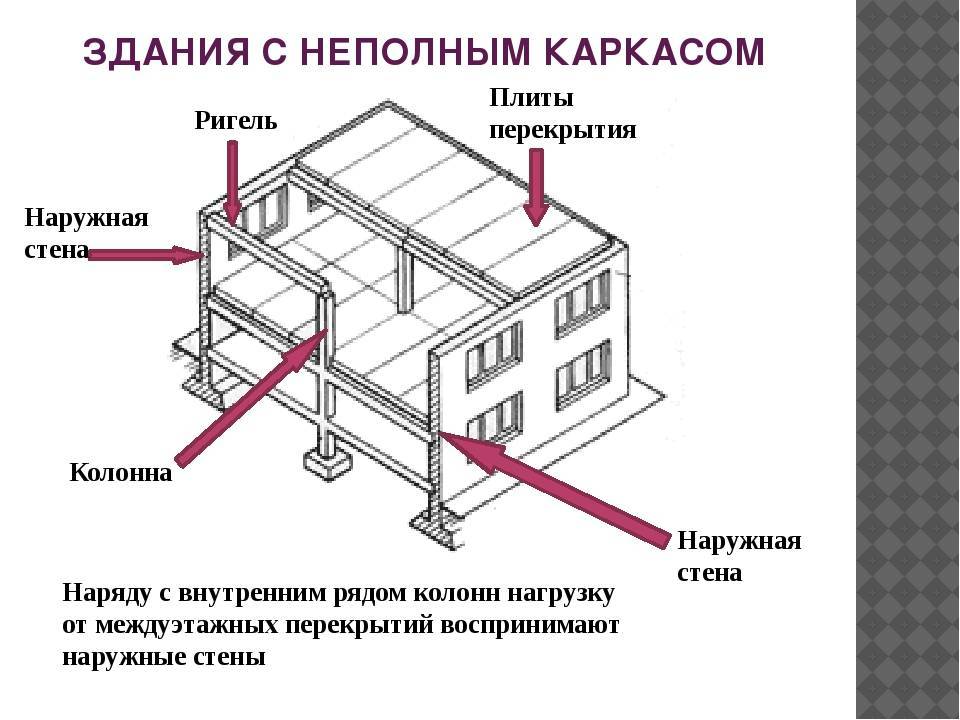

б) здания с неполным каркасом

, когда колонны устанавливаются только внутри здания, а по периметру выполняются несущие стены на самостоятельных фундаментах.

3)по этажности:

а) одноэтажные каркасы;

б) многоэтажные каркасы;

4)по количеству пролетов:

а) однопролетный каркас

применяется при проектировании одноэтажных общественных или промышленных зданий с большими внутренними объемами (кинотеатры, спортивные сооружения, промышленные цеха и т. п.).

б) многопролетный каркас

используется, как правило, при проектировании многоэтажных жилых, общественных и промышленных зданий.

5) по материалу:

а) железобетонный каркас

применяется при проектировании одноэтажных и многоэтажных гражданских и промышленных зданий. По способу возведения железобетонные каркасы делятся на три типа:

–сборные;

–монолитные;

–сборно-монолитные.

Сборный железобетонный каркас

применяется в основном для возведения общественных и промышленных зданий. На рис. 3.26 и 3.27 показаны типовые железобетонные колонны и ригели, применяемые в сборном каркасе.

Монолитный железобетонный каркас

более трудоемок в изготовлении, но он позволяет выполнить разнообразные архитектурные формы, которые невозможны при сборном каркасе. Поэтому данный тип каркаса применяется при проектировании жилых и общественных зданий.

Чем ригель отличается от обычной строительной балки

Очень часто, объясняя, что такое ригель, некоторые строители используют термин «балка». С одной стороны его действительно можно назвать балочной конструкцией горизонтального типа, но это будет не совсем правильно, так как:

• Железобетонный ригель выполняет специальные несущие функции. Он принимает нагрузки со всех сторон и является, по сути, основным опорным элементом каркаса сооружения. Этот элемент отличается довольно узкой функциональностью и значительной сферой применения. При этом ригель жестко связан со стойками (установленными в вертикальном положении) главной несущей конструкции. Укладывается этот элемент только в горизонтальном положении.
• Балку можно устанавливать как в горизонтальном положении, так и под наклоном. Но, это не единственное, чем отличаются эти строительные элементы. Помимо этого, балка является самостоятельной частью строения и работает преимущественно на изгиб.

Заменять ригель балкой ни в коем случае нельзя. Дело в том, что ригельные элементы отличаются большим весом, жесткостью и прочностью. В свою очередь балка имеет меньший вес и чаще всего изготавливается из дерева или металлических конструкций полого типа. Она используется для поддержки конкретных перекрытий (например, чердачных помещений).

Даже, взглянув на фото, становится очевидно, что  эти два изделия выполняют разные функции.

Таким образом, отличие балок от ригелей очевидны: балка – это широкое понятие, которое включает в себя опоры разных типов. Ригель же выполняет более узконаправленную функцию и производится по особой технологии на основе более прочных материалов.

Требования ГОСТ

Производство, применение, хранение и транспортировка железобетонных ригелей регулируется ГОСТ 18980-2015. Они должны изготавливаться с соблюдением требований рабочих чертежей, техдокументации. Обязательно наличие отверстия или стальных монтажных петель, за которые подъёмный кран будет цепляться при погрузке и монтаже. Защитный слой бетона, находящийся снизу балки до арматуры, должен быть достаточным. Нельзя делать его меньше, чем того требует стандарт.

ГОСТ регулирует и форму ригелей. Их надлежит изготавливать по чертежам и указанных в них размерам. Допускаются отклонения, но не более прописанных в стандарте значений. Нельзя устанавливать растрескавшиеся ригели с шириной раскрытия трещин более 0,1-0,2 миллиметра.

Все выпущенные заводами ЖБИ проходят испытания: из партии отбираются несколько образцов и подвергаются разрушающей нагрузке на специальном оборудовании. Также прочность, морозостойкость и другие показатели проверяются ультразвуковым методом.

Хранение и перевозка осуществляется в горизонтальном (рабочем) положении, устойчивыми штабелями высотой до двух метров, не больше трёх изделий в ряд по высоте. Между полом и штабелем, а также между ригелями ставятся деревянные прокладки.

Элементы рамно-связевой конструктивной системы здания

Основой каркасно-панельных зданий является сборный железобетонный рамный каркас о вертикальными элементами жёсткости (в виде стен, перегородок, крестовых связей) и горизонтальных диафрагм жёсткости, роль которых выполняет диски сборных железобетонных перекрытий. Основными элементами рамно-связевой конструктивной сметены здания являются колонны, ригели, вертикальные диафрагмы жесткости и перекрытия: плиты-распорки, рядовые плита (рис 2.1.а).

Элементы конструктивной системы сведены в спецификацию сборных железобетонных изделий (табл. 2.1).

Таблица 2.1 Спецификация сборных ж/б элементов

Марка позиции	Обозначение элемента, схема элемента	Наименование	кол-во	Масса, кг	Примечание
2 КО 3.33 (28)	колонна 2-х консольная
2 КО 3.33 (28)	колонна 1-на консольная
КО 3.33	2-х консольная жесткость
КО 3.34	1-на консольная жесткость
РО 6.90	ригель
РО 6.60
РО 6.30
РО 6.30
РО 6.60
ПК 77-15	связевая плита
ПК 86-15
ПК 57-12
ПК 57-15	пристеночная плита
ПК 86-15
ПК 27-15
ЛМП 57.11.17-5	марши совмещенные с полуплощадкой
ЛМП 57.11.17-5-3	марш совмещенный с полуплощадкой
РО 6.30	лестничный ригель

Колонны каркаса

Колонны рамно-связевого каркаса принимаются бесстыковыми, рассчитанными на высоту 2-х этажей. Колонны применяются сечением 300 х 300 мм. Колонны двухконсольные устанавливают по кратным рядам при самонесущих наружных стенах и по средним рядам при одностороннем примыкании стен — диафрагм жесткости в лестничных клетках.

Ригели

Ригели являются основными несущими горизонтальными элементами каркаса. В каркасах здания применяется ригели таврового сечения с полой понизу для опирания плит перекрытий, что уменьшает суммарную конструктивную высоту перекрытия.

В зависимости от нагрузки приняты два размера ригелей по высоте — 450 и 600 мм и два по ширине 520, 360 (в зависимости от типа примыкания перекрытия).

Перекрытия

Элементы перекрытий разделяются на рядовые и связевые (плиты- распорки). Работу перекрытий в качестве горизонтальной диафрагм жесткости обеспечивает сваркой ригелей и колонн со связевыми панелями перекрытия с последующей заделкой швов бетоном.

Основные размеры элементов перекрытии по ширине: два рядовых многочисленных плит — 1,2 м и 1, 5 м; для пристенных и связевых – 1,5 м .

Сбор нагрузки на плиту выполняется в табличной форме. Для плит перекрытия сбор нагрузки приведен в таблице 2.2

Таблица 2.2 Сбор нагрузки на плиту перекрытия

Наименование элементов конструкции	Нормативная нагрузка, кг/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка кг/м2
1. Конструкция пола (линолиум, стяжка из легкого бетона, звукоизоляционный слой толщиной 30 мм). Высота пола 55 мм.	1,1	38,5
2. Плита с крупными пустотами	1,2
3. Перегородки (гипсоперлитовые плиты толщиной 100 мм, g = 600 кг/м3)	1,2
4. Полезная нагрузка для классов	1,3
ИТОГО	803,5

Без учета собственного веса плиты нагрузка равна 449 кг/м2, следовательно необходима плита с несущей способностью не менее расчетной нагрузки 600 кг/м2.

Для плит покрытия нагрузка сведена в таблицу 2.3.

Таблица 2.3 Сбор нагрузки на плиту покрытия

Наименование элементов конструкции	Нормативная нагрузка, кг/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка кг/м2
1. Защитный слой	1,2
2. Три слоя рубероида на битумной мастике	1,2	7,2
3. Гипсоперлитовая стяжка d = 0,04 м g = 600 кг/м3	1,3	31,2
4. Утеплитель полиуретан d = 0,16 м g = 80 кг/м3	12,8	1,2	15,36
5. Плита перекрытия ж/б	1,2
6. Снег (на равном участке для климат. района I)	1,4

Стены-диафрагмы жёсткости

Стены-диафрагмы жёсткости представляют собой бетонные панели высотой в этаж, имевшие одно- или двухсторонние консольные полки в верхней части для опирания перекрытий.

При шаге колонн до 6 м ширине панели диафрагм соответствуют расстоянию между колонными в свету.

Панели-диафрагмы проектируются глухими или с дверными проемами.

Единая работа диафрагм жёсткости с каркасом обеспечивается сварным соединением их элементов по закладным деталям (рис. 2.1, б).

Ригельные балки для опалубки

Балочно-ригельная опалубка является оптимальной системой для сооружения перегородок, расположенных между этажами. Конструкция этого типа собирается из:

• двутавровых балок;
• подкосов, уголков и других расходных элементов;
• фанеры;
• крепежных элементов;
• ригелей, изготовленных из металла или дерева.

После сборки всех этих элементов, получается прочная ригельная опалубка. Конструкция этого типа может выдерживать очень сильные нагрузки (до 8 тонн на «квадрат»). Это становится возможным как раз благодаря тому, что используется металлический ригель для опалубки, преимущества которого очевидны.

Если использовать не обычную «балку» а элемент со специальной перфорацией, то стяжные винты можно будет устанавливать в наиболее удобных местах. Особенно это актуально, если речь идет о балочно-ригельной опалубке колонн. Благодаря конструктивным особенностям и характеристикам «балок», она зафиксируется надежным образом и займет правильное положение.

Еще одно преимущество, которым отличается ригельная опалубка – это скорость ее изготовления. По сравнению с любыми другими аналогами, эта система возводится за меньшее время.

Если говорить о стоимости ригельных элементов для опалубки и других типов сооружений, то она напрямую зависит от характеристик конкретных изделий.
