Технические характеристики
По физическим свойствам смесь двух гидрофторуглеродов близка к азеотропной. При фазовых переходах ее температурный глайд минимальный, практически равен 0. Это означает, что оба компонента одновременно испаряются и конденсируются. Фреон R 410a обладает высокой холодопроизводительностью. Улучшение характеристики позволяет уменьшать размеры климатического оборудования и холодильных установок. Хладагент не токсичен и пожаробезопасен, на воздухе не воспламеняется.
Физические характеристики фреона r410a
Характеристики
Единицы измерения
Значение
Молекулярная масса
72,6
Температура кипения
°C
-52
Плотность насыщенных паров при кипении
Кг/м3
4
Критическая температура
° C
72
Критическое давление
МПа
4,93
Температурный дрейф
°C
0,15
Теплота парообразования
КДж/кг
264.3
Удельная теплоемкость пара
БТЕ/фунт*°F
0,17
Коэффициент разрушения озона
Потенциал глобального потепления (GWP)
1890
Группа безопасности по ASHRAE
A1/A1
Высокий потенциал глобального потепления относится к недостаткам соединения. Эффект выброса аналогичен R22. Дозаправка системы осуществляется только в жидкой фазе. Транспортировка и хранение производится в баллонах розового цвета, выдерживающих давление 48 бар. Емкости заполняются на 75% веса.
Классы хладагентов
В основе классификации лежит безопасность. Все агенты холода делят на две группы по токсичности и три класса по огнеопасности. Это позволяет подобрать вещества, которые оптимально соответствуют требованиям, предъявляемым к бытовой или промышленной технике.
Класс 1
К этой категории относятся негорючие реагенты. Вещества 1 класса не поддерживают распространение пламени на открытом воздухе при температуре до +60 градусов. К хладагентам, состоящим из смеси веществ, предъявляется дополнительное требование. При разложении они не должны выделять компоненты, способные поддерживать горение при нагреве до +60 градусов. К этой категории относится углекислый газ, R-22, R-410A.
Класс 2
К этой группе веществ относят трудногорючие реагенты. Такие газы и жидкости поддерживают распространение пламени при температуре +60 градусов. Нижняя концентрация по объёму вещества не должна при этом быть меньше 3,5%. При сгорании компонентов выделяется теплота, значение которой не достигает 19000 кДж/кг. Аналогичные требования предъявляются к смесям, которые не должны разлагаться на компоненты, несоответствующие требованиям к индивидуальным веществам второго класса. Низкая воспламеняемость у аммиака, агентов холода R32, R-1234ze.
Класс 3
Горючие вещества, поддерживающие распространение пламени при температуре от 60 градусов. При сгорании выделяется теплота в объёме более 19000 кДж/кг. Смеси реагентов третьего класса могут не соответствовать этим требованиям, но при разложении они образуют горючие компоненты, представляющие собой пожарную опасность. К этой категории относится хладагент R600a (изобутан) и пропан, используемый в промышленной холодильной технике.
Все измерения на соответствие требования по воспламеняемости проводятся при нормальном атмосферном давлении.
Таблица давления и кипения

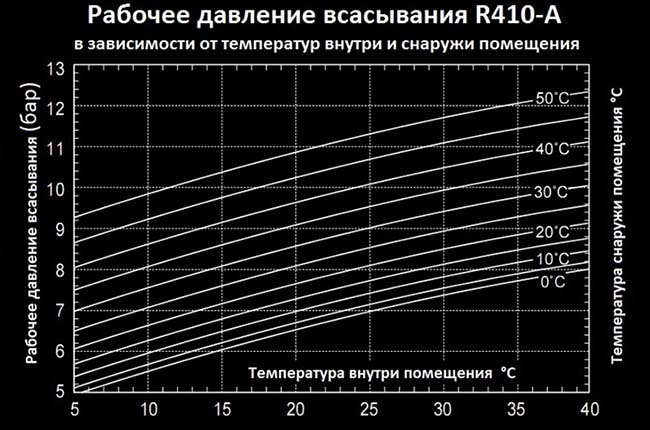

Таблица рабочего давления фреона 410 в кондиционере представляется в виде номограммы. Она составляется по нескольким показателям:
- температура внутри помещения;
- температура окружающей среды;
- рабочее давление всасывания.
Реальный напор хладона меняется несколько раз в сутки. Его значение зависит от колебаний температуры и выбранного режима. В обычных условиях используемый газ кипит при отрицательных показателях термометра. Давление, создаваемое компрессором, позволяет изменить точку кипения.

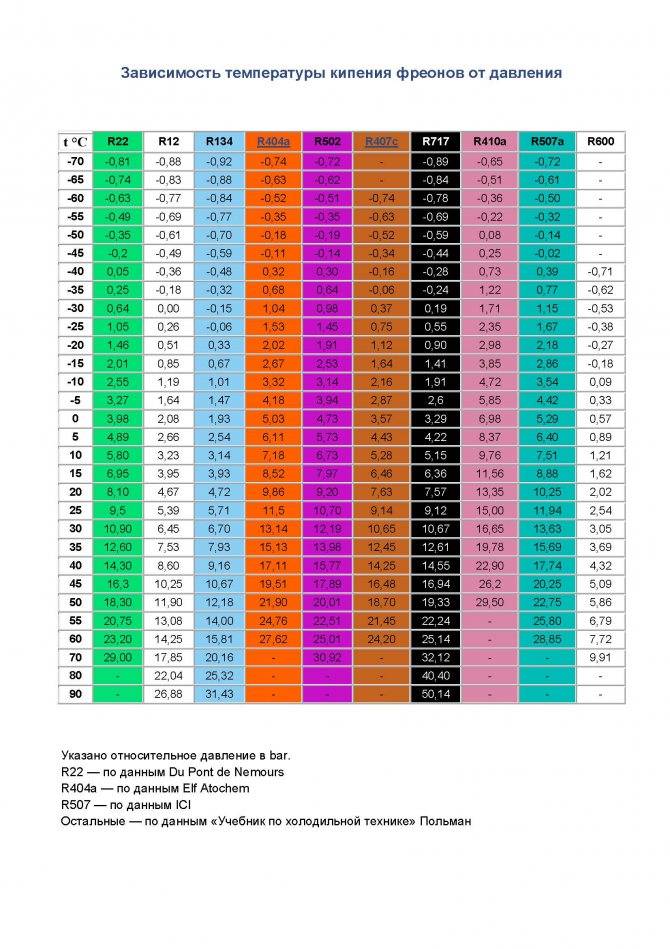

Таблицу кипения фреона r410a в зависимости от давления используют при проверке на утечку.
| T, C | -5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | |
| P,бар | 5,85 | 7 | 8,37 | 9,76 | 11,56 | 13,35 | 15 | 16,65 | 19,8 | 22,9 | 26,2 |
Таблица давления и кипения
Рабочее давление хладагента пропорционально нагрузке на компрессор. Кроме этого показателя на эффективность работы агрегата влияет разность давления на стороне всасывания и нагнетания. Обе характеристики хладона 410a имеют высокие значения. При одинаковой производительности кондиционеры с этим типом фреона стоят дороже моделей с другими хладагентами. Повышение цены связано с затратами, необходимыми для изготовления более прочных узлов и деталей.
Таблица рабочего давления фреона 410 в кондиционере представляется в виде номограммы. Она составляется по нескольким показателям:
- температура внутри помещения;
- температура окружающей среды;
- рабочее давление всасывания.
Реальный напор хладона меняется несколько раз в сутки. Его значение зависит от колебаний температуры и выбранного режима. В обычных условиях используемый газ кипит при отрицательных показателях термометра. Давление, создаваемое компрессором, позволяет изменить точку кипения.
Таблицу кипения фреона r410a в зависимости от давления используют при проверке на утечку.

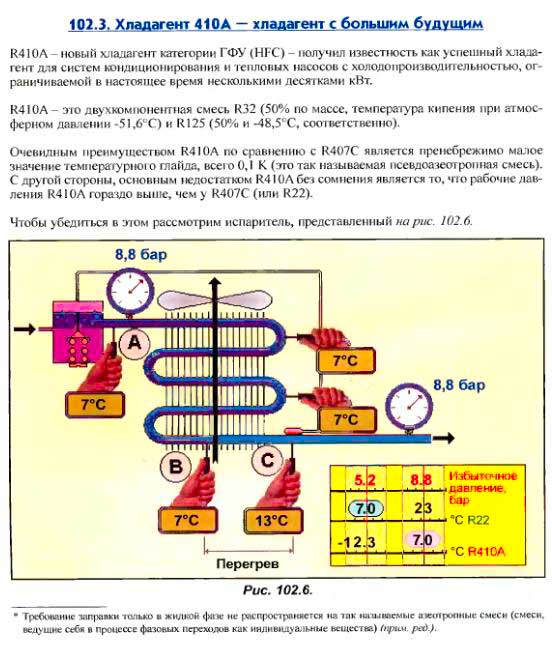

От чего зависит температурный глайд
Температурный глайд – промежуток температур, в котором хладагент может быть одновременно газом и жидкостью. Это значение меняется в зависимости от состава. Дело в том, что разница между температурами кипения хладагентов не постоянна.
Например, есть некоторый фреон, в составе которого газы А и Б. У них небольшая разница в температуре кипения. Но свойства хладагентов разные. Поэтому при разном давлении температурный глайд будет отличаться.
Чем выше давление, тем больше температура кипения фреонов. Так как их зависимость не прямая, то и разница температур насыщения и кипения больше. Соответственно – больше температурный глайд.
Физические свойства R410a
| Параметр | Единица измерения | Значение | ||
|---|---|---|---|---|
| При -15°С (насыщ.жидк.) | При 25°С (насыщ.жидк.) | При 25°С (насыщ.пар) | ||
| Химическая формула | – | CH2F2+CHF2CF3 R32+R125 50%+50% (масс.) | ||
| Молярная масса | кг/кмоль | 72.6 | ||
| Точка кипения при атм. далении (101кПа) | °С | -51.6 | ||
| Критическая температура | °С | 70.2 | ||
| Критическое давление | МПа | 4.77 | ||
| Вязкость | мПа·с | 0.200 | 0.122 | 0.0135 |
| Теплопроводность | Вт/(м·К) | 0.108 | 0.087 | 0.0165 |
| Средняя уд.теплоемкость | кДж/(кг·К) | – | 1.692 | 1.346 |
| Отношение cp/cv | – | – | – | 1.55 |
| Плотность | кг/м3 | – | 1061 | 65.56 |
| Энтальпия испарения | кДж/кг | – | 186.4 | – |
Границы взравоопасности в воздухе при 25°С и атмосферном давлении (101кПа): отсутствуют.
Особенности применения
Хладон одинаково эффективен в сплит системах и чиллерах с винтовым компрессором и водяным конденсатором. Сжиженный газ высокого давления требует специальных узлов и деталей. Ведется конструктивная разработка новых моделей климатической и холодильной техники. Технические характеристики позволяют использовать его в устройствах:
- центробежные компрессоры;
- затопленные испарители;
- насосные холодильные агрегаты.
Новый фреон нашел применение в системах кондиционирования, бытовых теплонасосных установках. Смесь с азеотропными свойствами подходит для оборудования с теплообменниками непосредственного испарения и затопленного типа. Благодаря высокой плотности хладон используют в бытовых и промышленных установках:
- транспортные охладительные системы;
- установки кондиционирования воздуха в офисах, общественных зданиях, промышленных объектах;
- бытовые холодильники;
- торговое и пищевое холодильное оборудование.

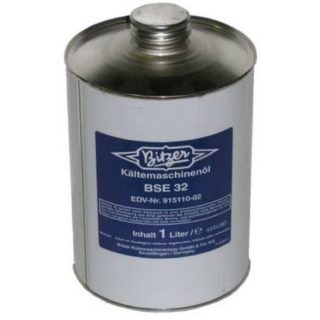

Совместно с фреоном 410 a применяется синтетическое (полиэфирное) масло. Недостаток продукта – высокая гигроскопичности. При дозаправке исключается контакт с влажными поверхностями. Рекомендуется применение продукции марок PLANETELF ACD 32, 46, 68, 100, Biltzer BSE 42, Mobil EAL Arctic. Минеральные масла не совместимы с хладагентом, их применение испортит компрессор.
Источник статьи: http://vmeste-masterim.ru/410-freon-rabochee-davlenie.html
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
Руководство по определению давления фреона R410
Определение давления фреона R410 в кондиционере является важной процедурой для обеспечения правильной работы системы. Правильные значения давления помогут предотвратить поломку оборудования и оптимизировать его производительность
Ниже представлено руководство по определению давления фреона R410 в кондиционере.
- Используйте правильные инструменты Для определения давления фреона R410 необходимо использовать манометры с подходящими шкалами давления. Убедитесь, что ваши манометры подходят для работы с фреоном R410.
- Установите манометры
Сначала откройте панель доступа к портам зарядки фреона на вашем кондиционере. Найдите порты с подписками High и Low, соответствующие высокому и низкому давлениям.
Затем подключите манометры к портам зарядки, убедившись, что соединения герметичны.
- Чтение давления
Теперь, когда манометры установлены, можно приступить к определению давления фреона R410. Для этого сначала включите кондиционер на максимальную мощность и дайте ему проработать несколько минут, чтобы он достиг рабочего состояния.
Затем прочитайте значения давления на манометрах. Наиболее важными показателями являются давления на манометрах High и Low. Нормальные диапазоны давления в системе R410A обычно указаны на манометрах.
- Оцените результаты Полученные значения давления могут показать, на сколько близко давление в вашей системе к оптимальному диапазону. Если значения давления находятся в указанном диапазоне, то все в порядке. Если давление выше или ниже нормы, это может указывать на проблемы, такие как утечка фреона или неисправность компрессора. В таких случаях лучше обратиться к профессионалам для диагностики и ремонта.
Следуя этому руководству, вы сможете определить давление фреона R410 в своем кондиционере и принять соответствующие меры, чтобы обеспечить его нормальную работу.
Чем заправляют сплит-системы
Хладагент в системах кондиционирования – это теплоноситель, выполняющий ту же роль, что вода или газ в системе отопления. Однако, в отличие от воды, постоянно находящейся в одном агрегатном состоянии, хладагент задействует фазовый переход (кипение и конденсацию). Для заправки сплит-систем используют следующие разновидности фреона:
- R22. Бесцветный газ со слабым запахом хлороформа. Широко используется в промышленности, подходит для частичной и полной заправки.
- R410A. Разновидность хладагента в виде смеси двух газов, в современных системах используется наиболее часто. Если утечка достигает 40%, нужна полная перезаправка устройства.
- R407C. Хладагент, не разрушающий озоновый слой, состоит из смеси трех видов фреона. Разработан для замены R22, но для дозаправки не применяется, только для полного заполнения системы.
- R134A. Используется для заправки кондиционеров в автомобилях (R12 – в старых моделях).
Характеристики фреона R410a на линии насыщения
Насыщенная жидкость
| Температура | Давление | Плотность | Энтальпия | Энтропия |
| ° С | насыщения, МПа | кг/м3 | кДж/кг | кДж/(кг*К) |
| -50 | 1.123 | 1339.761 | 131.4 | 0.726 |
| -45 | 1.417 | 1325.036 | 137.8 | 0.754 |
| -40 | 1.77 | 1309.941 | 144.2 | 0.782 |
| -35 | 2.191 | 1294.45 | 150.7 | 0.809 |
| -30 | 2.689 | 1278.534 | 157.3 | 0.837 |
| -25 | 3.273 | 1262.162 | 164 | 0.864 |
| -20 | 3.954 | 1245.297 | 170.9 | 0.891 |
| -15 | 4.743 | 1227.897 | 177.9 | 0.918 |
| -10 | 5.651 | 1209.914 | 185.1 | 0.945 |
| -5 | 6.69 | 1191.292 | 192.5 | 0.973 |
| 7.872 | 1171.968 | 200 | 1 | |
| 5 | 9.211 | 1151.863 | 207.7 | 1.028 |
| 10 | 10.719 | 1130.887 | 215.7 | 1.055 |
| 15 | 12.41 | 1108.928 | 223.9 | 1.084 |
| 20 | 14.299 | 1085.849 | 232.5 | 1.112 |
| 25 | 16.399 | 1061.481 | 241.3 | 1.141 |
| 30 | 18.725 | 1035.603 | 250.5 | 1.171 |
| 35 | 21.293 | 1007.926 | 260.2 | 1.202 |
| 40 | 24.116 | 978.057 | 270.4 | 1.233 |
| 45 | 27.211 | 945.435 | 281.2 | 1.266 |
| 50 | 30.592 | 909.218 | 292.8 | 1.301 |
Насыщенный пар
| Температура | Давление | Плотность | Энтальпия | Энтропия | Теплота |
| ° С | насыщения, МПа | кг/м3 | кДж/кг | кДж/(кг*К) | парообразования, кДж/кг |
| -50 | 1.122 | 4.526 | 401.5 | 1.936 | 270.1 |
| -45 | 1.415 | 5.616 | 404.6 | 1.924 | 266.8 |
| -40 | 1.767 | 6.909 | 407.5 | 1.913 | 263.4 |
| -35 | 2.187 | 8.435 | 410.5 | 1.902 | 259.8 |
| -30 | 2.683 | 10.224 | 413.3 | 1.891 | 256 |
| -25 | 3.265 | 12.312 | 416.1 | 1.882 | 252 |
| -20 | 3.944 | 14.738 | 418.8 | 1.872 | 247.8 |
| -15 | 4.73 | 17.546 | 421.3 | 1.863 | 243.4 |
| -10 | 5.635 | 20.785 | 423.8 | 1.854 | 238.7 |
| -5 | 6.67 | 24.511 | 426.1 | 1.846 | 233.6 |
| 7.849 | 28.79 | 428.3 | 1.837 | 228.3 | |
| 5 | 9.184 | 33.696 | 430.2 | 1.829 | 222.5 |
| 10 | 10.688 | 39.317 | 432 | 1.821 | 216.3 |
| 15 | 12.375 | 45.759 | 433.6 | 1.812 | 209.6 |
| 20 | 14.26 | 53.149 | 434.8 | 1.803 | 202.4 |
| 25 | 16.357 | 61.643 | 435.8 | 1.794 | 194.5 |
| 30 | 18.681 | 71.44 | 436.4 | 1.785 | 185.9 |
| 35 | 21.247 | 82.798 | 436.6 | 1.774 | 176.4 |
| 40 | 24.07 | 96.062 | 436.2 | 1.763 | 165.9 |
| 45 | 27.165 | 111.722 | 435.2 | 1.75 | 154 |
| 50 | 30.549 | 130.504 | 433.4 | 1.736 | 140.6 |
Температура кипения фреона 410
| Температура, ° С | Давление | Температура, ° С | Давление |
| +50 | 29.5 | -10 | 4.72 |
| +45 | 26.2 | -15 | 3.85 |
| +40 | 22.9 | -20 | 2.98 |
| +35 | 19.78 | -25 | 2.35 |
| +30 | 16.65 | -30 | 1.71 |
| +25 | 15 | -35 | 1.22 |
| +20 | 13.35 | -40 | 0.73 |
| +15 | 11.56 | -45 | 0.25 |
| +10 | 9.76 | -50 | 0.08 |
| +5 | 8.37 | -55 | -0.22 |
| 6.98 | -60 | -0.36 | |
| -5 | 5.85 | -65 | -0.51 |
Как определить оптимальные показатели давления фреона R410?
Определение оптимальных показателей давления фреона R410 в кондиционере является важной задачей для успешной работы системы. Неправильное давление может привести к неэффективной работе кондиционера и повреждению его компонентов
Для определения оптимальных показателей давления следует учитывать несколько факторов:
- Производитель кондиционера: каждая марка и модель кондиционера может иметь свои рекомендуемые значения давления фреона R410. Обратитесь к руководству пользователя или обратитесь к производителю для получения точных данных.
- Температура окружающей среды: давление фреона R410 зависит от температуры окружающей среды. Варьирующиеся температуры могут требовать регулировки давления для обеспечения оптимальной работы системы.
- Уровень хладагента: чтобы определить оптимальное давление фреона R410, необходимо проверить уровень хладагента. Низкий уровень может вызвать неправильное давление и снижение производительности кондиционера.
- Использование манометров: для определения давления фреона R410 в системе используйте манометры. Они позволяют измерить и контролировать давление в системе, чтобы достичь оптимальных значений.
Рекомендуется обратиться к профессионалам для определения оптимальных показателей давления фреона R410 в вашей конкретной системе. Только опытные специалисты смогут правильно настроить давление с учетом всех факторов и обеспечить оптимальную работу вашего кондиционера.
Имейте в виду, что неправильное настройка давления фреона R410 может привести к серьезным повреждениям и даже поломке кондиционера. Всегда обращайтесь за помощью к профессионалам, чтобы быть уверенными в правильном функционировании вашей системы кондиционирования воздуха.
Характеристики фреона R410a на линии насыщения
Насыщенная жидкость
| Температура | Давление | Плотность | Энтальпия | Энтропия |
|---|---|---|---|---|
| ° С | насыщения, МПа | кг/м3 | кДж/кг | кДж/(кг*К) |
| -50 | 1.123 | 1339.761 | 131.4 | 0.726 |
| -45 | 1.417 | 1325.036 | 137.8 | 0.754 |
| -40 | 1.77 | 1309.941 | 144.2 | 0.782 |
| -35 | 2.191 | 1294.45 | 150.7 | 0.809 |
| -30 | 2.689 | 1278.534 | 157.3 | 0.837 |
| -25 | 3.273 | 1262.162 | 164 | 0.864 |
| -20 | 3.954 | 1245.297 | 170.9 | 0.891 |
| -15 | 4.743 | 1227.897 | 177.9 | 0.918 |
| -10 | 5.651 | 1209.914 | 185.1 | 0.945 |
| -5 | 6.69 | 1191.292 | 192.5 | 0.973 |
| 7.872 | 1171.968 | 200 | 1 | |
| 5 | 9.211 | 1151.863 | 207.7 | 1.028 |
| 10 | 10.719 | 1130.887 | 215.7 | 1.055 |
| 15 | 12.41 | 1108.928 | 223.9 | 1.084 |
| 20 | 14.299 | 1085.849 | 232.5 | 1.112 |
| 25 | 16.399 | 1061.481 | 241.3 | 1.141 |
| 30 | 18.725 | 1035.603 | 250.5 | 1.171 |
| 35 | 21.293 | 1007.926 | 260.2 | 1.202 |
| 40 | 24.116 | 978.057 | 270.4 | 1.233 |
| 45 | 27.211 | 945.435 | 281.2 | 1.266 |
| 50 | 30.592 | 909.218 | 292.8 | 1.301 |
Насыщенный пар
| Температура | Давление | Плотность | Энтальпия | Энтропия | Теплота |
|---|---|---|---|---|---|
| ° С | насыщения, МПа | кг/м3 | кДж/кг | кДж/(кг*К) | парообразования, кДж/кг |
| -50 | 1.122 | 4.526 | 401.5 | 1.936 | 270.1 |
| -45 | 1.415 | 5.616 | 404.6 | 1.924 | 266.8 |
| -40 | 1.767 | 6.909 | 407.5 | 1.913 | 263.4 |
| -35 | 2.187 | 8.435 | 410.5 | 1.902 | 259.8 |
| -30 | 2.683 | 10.224 | 413.3 | 1.891 | 256 |
| -25 | 3.265 | 12.312 | 416.1 | 1.882 | 252 |
| -20 | 3.944 | 14.738 | 418.8 | 1.872 | 247.8 |
| -15 | 4.73 | 17.546 | 421.3 | 1.863 | 243.4 |
| -10 | 5.635 | 20.785 | 423.8 | 1.854 | 238.7 |
| -5 | 6.67 | 24.511 | 426.1 | 1.846 | 233.6 |
| 7.849 | 28.79 | 428.3 | 1.837 | 228.3 | |
| 5 | 9.184 | 33.696 | 430.2 | 1.829 | 222.5 |
| 10 | 10.688 | 39.317 | 432 | 1.821 | 216.3 |
| 15 | 12.375 | 45.759 | 433.6 | 1.812 | 209.6 |
| 20 | 14.26 | 53.149 | 434.8 | 1.803 | 202.4 |
| 25 | 16.357 | 61.643 | 435.8 | 1.794 | 194.5 |
| 30 | 18.681 | 71.44 | 436.4 | 1.785 | 185.9 |
| 35 | 21.247 | 82.798 | 436.6 | 1.774 | 176.4 |
| 40 | 24.07 | 96.062 | 436.2 | 1.763 | 165.9 |
| 45 | 27.165 | 111.722 | 435.2 | 1.75 | 154 |
| 50 | 30.549 | 130.504 | 433.4 | 1.736 | 140.6 |
Температура кипения фреона 410
| Температура, ° С | Давление | Температура, ° С | Давление |
|---|---|---|---|
| +50 | 29.5 | -10 | 4.72 |
| +45 | 26.2 | -15 | 3.85 |
| +40 | 22.9 | -20 | 2.98 |
| +35 | 19.78 | -25 | 2.35 |
| +30 | 16.65 | -30 | 1.71 |
| +25 | 15 | -35 | 1.22 |
| +20 | 13.35 | -40 | 0.73 |
| +15 | 11.56 | -45 | 0.25 |
| +10 | 9.76 | -50 | 0.08 |
| +5 | 8.37 | -55 | -0.22 |
| 6.98 | -60 | -0.36 | |
| -5 | 5.85 | -65 | -0.51 |
Характеристики фреона 410
Фреон 410 – это хладагент, который мы используем в системах кондиционирования и холодильных установках. Он объединяет два хлорфторуглеродных соединения с водородом, обеспечивая оптимальную работу устройства.
Отличительной особенностью фреона 410 является его высокая степень экологичности и эффективности. Он не содержит хлора, благодаря чему не вредит окружающей среде и не вызывает эффекта парникового газа.
Кроме того, фреон 410 имеет высокую теплопроводность, достигая значений в 60 раз выше, чем у воздуха. Благодаря своим свойствам, он позволяет быстро охлаждать воздух, увеличивая эффективность работы кондиционера.
- Температура кипения фреона 410 составляет примерно -40°C;
- Температура конденсации при давлении 50 бар составляет 65°C;
- Массовая доля хлора в фреоне 410 равна 0%;
- Коэффициент теплопроводности фреона 410 – 0,018 Вт/(м·К).
Использование фреона 410 в наших кондиционерах позволяет достичь максимальной производительности работы, минимизировать расход энергии и обеспечивать безопасность для окружающей среды. При этом необходимо учитывать правильный выбор оборудования и профессиональный монтаж системы.
Оптимальные показатели давления фреона R410
Давление фреона R410A в кондиционере является важным параметром для правильной и эффективной работы системы. Оптимальные показатели давления фреона R410A состоят из двух значений: давления в жидкостной и газовой фазах.
Давление в жидкостной фазе:
- Низкое давление: 100-110 psi или 6,9-7,6 бар
- Высокое давление: 400-450 psi или 27,6-31 бар
Давление в газовой фазе:
- Низкое давление: 50-70 psi или 3,4-4,8 бар
- Высокое давление: 150-180 psi или 10,3-12,4 бар
Важно отметить, что оптимальные показатели давления фреона R410A могут незначительно варьироваться в зависимости от производителя кондиционера и окружающих условий. Поэтому рекомендуется обратиться к инструкции по эксплуатации своего конкретного оборудования для получения точных данных о давлении фреона
Неправильные показатели давления фреона R410A могут привести к неэффективной работе кондиционера и его поломке. При возникновении сомнений или проблем с кондиционером всегда рекомендуется обращаться к профессионалам для проведения диагностики и ремонта.
Для контроля давления фреона R410A в кондиционере используется специальный манометр. При работе с манометром следует соблюдать все необходимые меры безопасности и действовать в соответствии с инструкцией производителя.
| Фаза | Низкое давление | Высокое давление |
|---|---|---|
| Жидкостная | 100-110 psi или 6,9-7,6 бар | 400-450 psi или 27,6-31 бар |
| Газовая | 50-70 psi или 3,4-4,8 бар | 150-180 psi или 10,3-12,4 бар |
Особенности
Из-за высокого потенциала глобального потепления, хладагент r410a необходимо утилизировать. Но из-за большей, чем у воздуха плотности, газ при утечке не поднимается в атмосферу. Поэтому фактически он не влияет на парниковый эффект.
По сравнению с фреоном r22, газ r410-a имеет большую плотность. Поэтому стенки испарителя, конденсатора, медных трубок и других узлов системы должны быть толще. Это приводит к удорожанию систем. Но за счет лучшей холодопроизводительности, система охлаждения более компактна.
Плотность хладагента R410a на 50% больше, чем у R22. При ретрофите необходима существенная доработка оборудования. Хладопроизводительность на 35-45% выше. Он является заменителем для ГХФУ (гидрохлорфторуглеродов) в:
- Бытовых, легких коммерческих и промышленных кондиционерах;
- Бытовых и промышленных холодильниках и охлаждающих установках;
- Торговых автоматах с охлаждением;
- Системах транспортировки охлажденных и замороженных грузов.
410 хладагент является псевдоазеотропной смесью. Температуры испарения и конденсации его компонентов очень близки. При утечке они испаряются в равном количестве, состав газа не изменяется. Поэтому его можно дозаправлять в систему, а не заменять полностью.
Диагностика и дозаправка
Ford Focus Hatchback ,, синий ,, Бортжурнал антибактериальная обработка кондиционера Определить утечки и сколько фреона в кондиционере осталось может специалист с помощью специального оборудования. Основным показателем количества газа в системе является его давление. Проверяют давление при помощи манометрической станции.
Как правило, такую проверку осуществляют в теплое время года со стороны всасывания, т.е по синему манометру. Шланг от прибора подключается к сервисному вентилю, расположенному на стороне всасывания, и запускается кондиционер. Через 10-15 минут на манометре будут корректные показания.
Таблица давлений фреона в кондиционере для конкретной марки устройства находится на внешнем блоке климатической техники.
- Discharge side – это рабочее давление на стороне нагнетания.
- Suction side – это показатель рабочего давления на стороне всасывания.

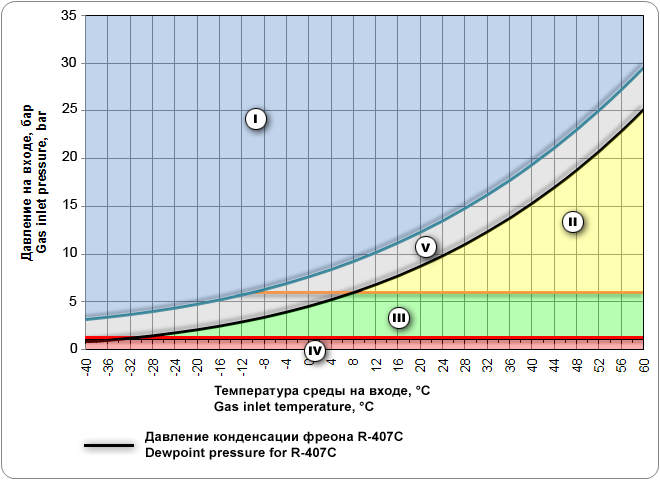

Следует учесть, что показатели давления меняются в зависимости от температуры окружающего воздуха и температуры в помещении. Ниже представлены таблицы зависимости давления от температуры воздуха для наиболее востребованных в климатической технике газов.
Многие владельцы климатической техники задают вопрос, как определить какой фреон в кондиционере, когда и сколько его необходимо заправлять?
Для того чтобы узнать тип применяющегося газа следует внимательно посмотреть на заводскую маркировку, которая находится на внешнем блоке устройства.
В строке с надписью Refrigerant находится марка хладагента, использующаяся в конкретной модели климатической техники. В нашем случае это R22.
Заправку следует осуществлять при следующих признаках:
- Из внутреннего блока не поступает охлажденный воздух при работающем аппарате.
- На трубках появляется наледь.
Дозаправка сплит-системы также потребуется при переустановке климатической техники и после ремонта компрессорного блока.
Определенных норм заправки бытовых сплит-систем не существует. Специалист ориентируется по показаниям манометрической станции, весов и на основании собственного опыта. Именно поэтому для заправки климатической техники необходимо приглашать только квалифицированных специалистов, которые дают гарантию на выполнение своих работ.
Многие спрашивают: сколько стоит заправка кондиционера фреоном. Стоимость заправки кондиционера редко бывает фиксированной. Цена включает в себя стоимость работ плюс стоимость хладагента. Кроме этих факторов на ценообразование играет конкуренция и доброе имя компании.
Средняя стоимость заправки кондиционера в Москве:
- R22 заправка – 1500 руб. работа + стоимость газа, из расчета 300 руб.100 грамм газа.
- R410А заправка – 1500 руб. работа + стоимость газа, из расчета 500 руб. 100 грамм хладагента.
В самостоятельной заправке сплит-системы хладагентом нет ничего сложного и страшного. Достаточно иметь оборудование и некоторые знания. Но следует понимать, что в результате неправильной заправки сплит-система может выйти из строя. Стоимость услуг с гарантией качества значительно ниже цены нового кондиционера, поэтому работу по заправке (дозаправке) кондиционера лучше всего доверить профессионалам.

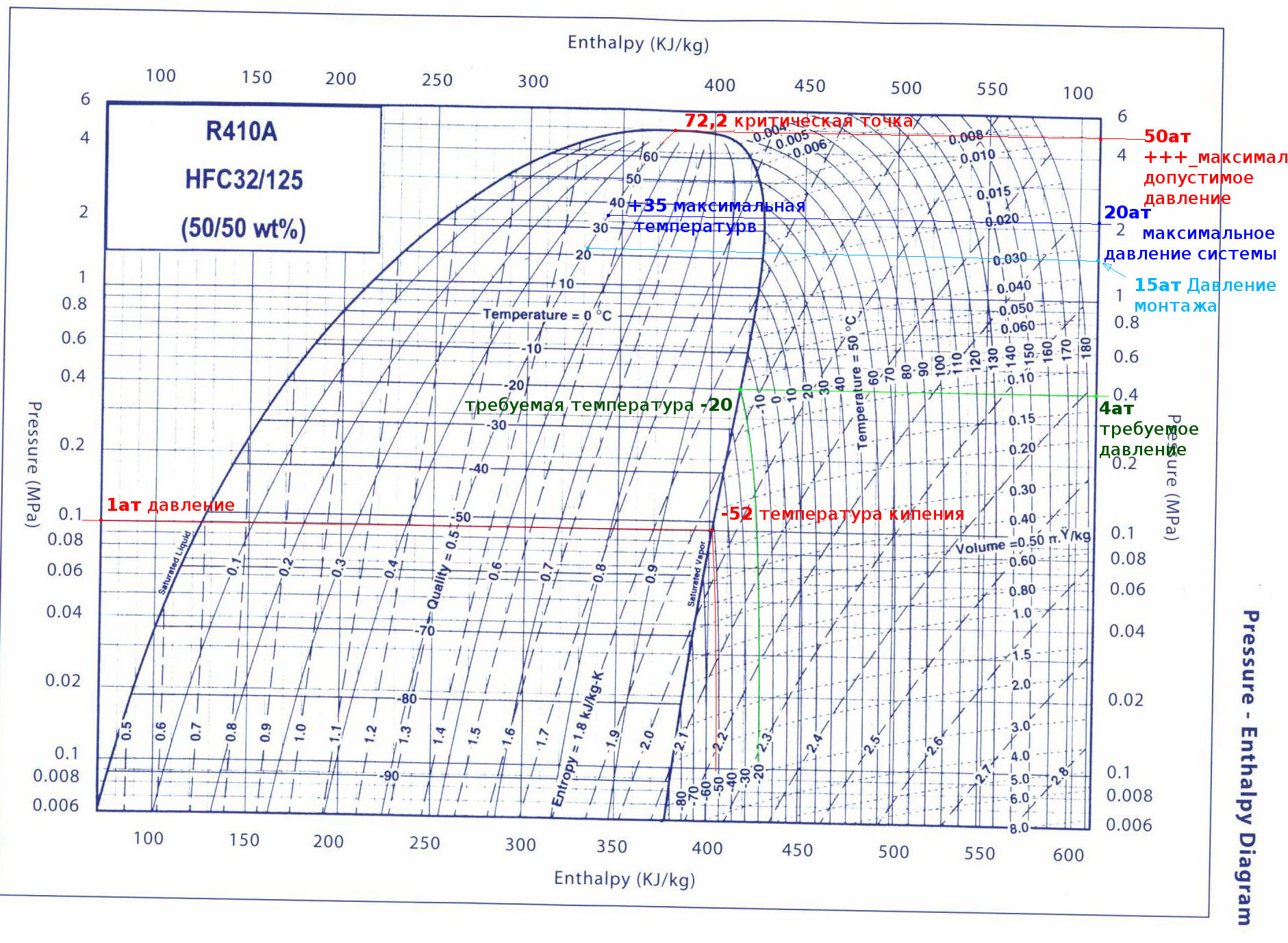

Характеристики R410a на линии насыщения
| Темпе-ратура, C | Насыщенная жидкость | Насыщенный пар | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Давление насы-щения, 105 Па | Плотность, кг/м3 | Удельная энтальпия, кДж/кг | Удельная энтропия, кДж/(кг*К) | Давление насы-щения, 105 Па | Плот-ность, кг/м3 | Удельная энтальпия, кДж/кг | Удельная энтропия, кДж/(кг*К) | Удельная теплота парообра-зования, кДж/кг | |
| -50 | 1,123 | 1339,761 | 131,4 | 0,726 | 1,122 | 4,526 | 401,5 | 1,936 | 270,1 |
| -45 | 1,417 | 1325,036 | 137,8 | 0,754 | 1,415 | 5,616 | 404,6 | 1,924 | 266,8 |
| -40 | 1,770 | 1309,941 | 144,2 | 0,782 | 1,767 | 6,909 | 407,5 | 1,913 | 263,4 |
| -35 | 2,191 | 1294,45 | 150,7 | 0,809 | 2,187 | 8,435 | 410,5 | 1,902 | 259,8 |
| -30 | 2,689 | 1278,534 | 157,3 | 0,837 | 2,683 | 10,224 | 413,3 | 1,891 | 256,0 |
| -25 | 3,273 | 1262,162 | 164,0 | 0,864 | 3,265 | 12,312 | 416,1 | 1,882 | 252,0 |
| -20 | 3,954 | 1245,297 | 170,9 | 0,891 | 3,944 | 14,738 | 418,8 | 1,872 | 247,8 |
| -15 | 4,743 | 1227,897 | 177,9 | 0,918 | 4,730 | 17,546 | 421,3 | 1,863 | 243,4 |
| -10 | 5,651 | 1209,914 | 185,1 | 0,945 | 5,635 | 20,785 | 423,8 | 1,854 | 238,7 |
| -5 | 6,690 | 1191,292 | 192,5 | 0,973 | 6,670 | 24,511 | 426,1 | 1,846 | 233,6 |
| 7,872 | 1171,968 | 200,0 | 1,000 | 7,849 | 28,79 | 428,3 | 1,837 | 228,3 | |
| 5 | 9,211 | 1151,863 | 207,7 | 1,028 | 9,184 | 33,696 | 430,2 | 1,829 | 222,5 |
| 10 | 10,719 | 1130,887 | 215,7 | 1,055 | 10,688 | 39,317 | 432,0 | 1,821 | 216,3 |
| 15 | 12,410 | 1108,928 | 223,9 | 1,084 | 12,375 | 45,759 | 433,6 | 1,812 | 209,6 |
| 20 | 14,299 | 1085,849 | 232,5 | 1,112 | 14,260 | 53,149 | 434,8 | 1,803 | 202,4 |
| 25 | 16,399 | 1061,481 | 241,3 | 1,141 | 16,357 | 61,643 | 435,8 | 1,794 | 194,5 |
| 30 | 18,725 | 1035,603 | 250,5 | 1,171 | 18,681 | 71,44 | 436,4 | 1,785 | 185,9 |
| 35 | 21,293 | 1007,926 | 260,2 | 1,202 | 21,247 | 82,798 | 436,6 | 1,774 | 176,4 |
| 40 | 24,116 | 978,057 | 270,4 | 1,233 | 24,070 | 96,062 | 436,2 | 1,763 | 165,9 |
| 45 | 27,211 | 945,435 | 281,2 | 1,266 | 27,165 | 111,722 | 435,2 | 1,750 | 154,0 |
| 50 | 30,592 | 909,218 | 292,8 | 1,301 | 30,549 | 130,504 | 433,4 | 1,736 | 140,6 |
Выводы:
Сопоставив все приведённые сведение, взвесив за и против, можно дать следующие рекомендации:
— Если оборудование рассчитано на 22 фреон следует пользоваться именно им до тех пор, пока есть возможность его приобретения за разумную цену, и нет окончательного запрета на применение.
— При приобретении новых рефрижераторных агрегатов, проектировании холодильного производства или хранилища надо произвести тщательный технико-экономический расчёт. Учесть требуемые режимы и холодопроизводительность, стоимость оборудования и его эксплуатации. Также учесть близость 2020 года с полным запретом хлорсодержащих хладонов.
И только после полного анализа всех факторов делать вывод о применении оборудование, предназначенного для того или иного фреона.
