Что такое кабель AWG?
Всякий раз, когда люди говорят о кабелях AWG, легко предположить, что они относятся к определенному типу электрического кабеля. Как я упоминал ранее, AWG — это аббревиатура от American Wire Gauge. По сути, это стандарт измерения, который обозначает размер каждого электрического провода.
Таким образом, кабель AWG — это любой электрический кабель, измерение которого обозначено с использованием стандарта измерения American Wire Gauge. Возможно, будет легче понять, если я переверну формулировку и скажу, кабель AWG. Когда я говорю так, это становится менее сложным, не так ли?
Вообще говоря, размеры American Wire Gauge варьируются от 0000 до 40 AWG. Большинство людей часто находят измерения AWG довольно запутанными. Как правило, размер любого объекта имеет тенденцию к увеличению по мере увеличения числа, представляющего его размеры. Однако это не относится ни к одному силовому кабелю AWG. По мере уменьшения американского калибра провода размер фактического кабеля увеличивается. Например, кабель 24 AWG меньше и тоньше, чем кабель 6 AWG. Вы поняли идею?
Вопреки распространенному мнению, вы не можете просто зайти в любой магазин электротоваров и попросить кабель AWG. Как я уже указывал, AWG обозначает сечение кабеля. Есть несколько размеров. Неправильный выбор размера кабеля AWG для вашего предполагаемого применения имеет некоторые негативные последствия. Таким образом, было бы лучше проконсультироваться с обученным и сертифицированным электриком, прежде чем выбирать подходящий размер кабеля.
Размер провода и номиналы усилителей
Под токовой нагрузкой понимается максимальная сила тока, которую провод может безопасно проводить без перегрева. Допустимая токовая нагрузка провода зависит от таких факторов, как размер AWG и изоляция
Крайне важно следить за тем, чтобы токовая нагрузка провода не превышалась при подключении его к цепи. Изоляция играет роль в определении токовой нагрузки провода, поскольку она может выдерживать различные уровни тепла, что может улучшить относительную точную нагрузку провода
Как правило, провод меньшего сечения будет иметь более высокую номинальную токовую нагрузку по сравнению с проводом большего сечения, поскольку больший диаметр провода позволяет ему проводить больший электрический ток.
Электрические провода обычно не эксплуатируются при максимальной номинальной токовой нагрузке. Это связано с тем, что все провода обладают определенным уровнем электрического сопротивления, что в конечном итоге снижает выходную мощность провода. Тенденция электрического тока преимущественно течь по поверхности проводников способствует увеличению сопротивления.
Для обеспечения безопасной работы важно, чтобы ток провода был равен максимальному току подключенной цепи или превышал его. Если электрическая цепь превышает токовую нагрузку провода, это может привести к перегреву
При настройке цепей в жилом или коммерческом помещении учитывайте конкретные электронные устройства, которые будут обслуживаться этими цепями. Провода различной токовой нагрузки обычно используются для различных применений, в том числе:
- Калибр 1/0, 150 А: служебный вход и подводящий провод.
- Калибр 3/0, 200 А: Служебный вход.
- Калибр 6, 55 А: Крупная бытовая техника и фидерная проволока.
- 10-й калибр, 30 ампер: сушилки, кондиционеры, бытовая техника.
- 12-й калибр, 20 А: цепи GFCI, бытовая техника и прачечная.
- Калибр 14, 15 ампер: потолочные вентиляторы, розетки и освещение.
Все эти типы цепей можно подключить к одному выключателю, не вызывая перегрева главного выключателя. Большинство бытовых выключателей имеют мощность 100–200 ампер
Однако важно убедиться, что ни одна схема не работает с током выше 80% максимальной номинальной мощности. Эксплуатация сети за пределами ее мощности может привести к скачкам напряжения, отключениям электроэнергии и даже к пожару
В распределительной коробке на 200 ампер все цепи могут работать одновременно, если их совокупная электрическая нагрузка не превышает 160 ампер. В разных частях дома обычно предъявляются особые требования к схеме. Например, в спальнях и гостиных обычно есть цепь на 15 или 20 А, отвечающая за питание как освещения, так и розеток. В ванных комнатах обычно есть отдельная цепь на 20 ампер для розеток и отдельная цепь на 15 ампер для освещения. На кухне обычно требуется шесть или семь цепей по 20 А для размещения крупной бытовой техники, розеток, посудомоечных машин, микроволновых печей и вывоза мусора. Однако домовладельцы редко получают максимальное количество электроэнергии одновременно из всех цепей. Таким образом, в доме, где имеется от 10 до 20 цепей, несущих нагрузку от 15 до 55 ампер каждая, главный выключатель редко отключает питание.
AWG — американский калибр провода
Аббревиатура AWG (American Wire Gauge) дословно расшифровывается как «американский проволочный калибр». Слово калибр здесь неспроста. Заокеанские электрики маркируют проводку несколько иным способом, чем российские. В расчет берется не сечение токоведущей жилы в квадратных миллиметрах, а количество циклов протяжки и утоньшения проволоки.
К примеру, провод AWG 0 диаметром 8 мм и сечением 50,24 кв. мм проходил через валы прокаточного станка 0 раз. По сути, это заготовка для изготовления более тонких жил. Проводник AWG 24 с диаметром 0,51 мм и сечением 0,204 кв. мм прокатывался 24 раза, поэтому он в 100 раз тоньше.
Такой подход к обозначению сечения создает трудности для отечественных специалистов. Ведь по этому стандарту калибр AWG 0 имеет большее сечение, чем 24.
Условия эксплуатации
При проведении монтажных работ нужно, прежде всего, помнить о строгом запрете на подачу на провода напряжения, превышающего удельный номинальный показатель. Это влечет за собой перегревание жил и зачастую заканчивается коротким замыканием. Прокладку в грунте необходимо проводить, пользуясь асбестовым рукавом для защиты от тока. При натягивании провода между опорами нужно применять направляющие тросики, функция которых – снятие напряжения с кабелей.
Провода с американской кодировкой широко представлены в отечественных магазинах и используются для разных целей
При работе с такой продукцией важно уметь находить основные параметры проводника по его калибру
Откуда произошла маркировка awg
Кабель ПУГНП
Появление данного метода калибровки связано с техникой изготовления проволоки в Соединенных Штатах. Чтобы получить тонкую проволочку из отрезка с поперечным сечением в 1 сантиметр, его подвергали прогону через специальные отверстия станка. При этом, чем большее число проходов было совершено, тем тоньше и длиннее становилось изделие. В связи с этим появилась идея указывать число вытягиваний в станке как маркировочный признак.
Проволока, не подвергавшаяся вытягиваниям, имеет нулевую (awg0) кодировку. Каждое вытягивание добавляет одну цифру. Например, 28 awg означает, что изделие прошло 28 протяжек через отверстие. В результате маркировка получается в чем-то противоположной традиционной: отечественному потребителю привычно, что, чем толще проволока, тем больше цифра, а в американской маркировке все наоборот, к примеру, 26awg – более тонкий провод, чем 20awg.
Габариты продуктов с разной маркировкой относительно друг друга
Как рассчитать калибр awg по формуле
Друзья давайте рассмотрим формулу, по которой можно пересчитать калибр AWG из дюймов в миллиметры:
В пересчете 0.005 дюймов (inch) равняется 0.127 мм. Показатель n – номер калибра. Данная формула действует для монолитных жил проводов и кабелей.
Показатели «36», «39» и «92» в формуле перевода awg в мм2 взяты неспроста. Давным-давно значению AWG с диаметром 0.005 дюйма соответствовал калибр 36. На то время это считалось самой тонкой проволокой. В то время как самый толстый провод считался калибр AWG 0000. Соотношение между минимальным и максимальным диаметром как раз составляет «92» (0.4600/0.005).
В диапазоне калибров от AWG 36 до AWG 0000 содержится 38 калибров и соотношение между ними является постоянной величиной. Так соотношение между соседними калибрами составляет 1.1229322. Данное число является корнем 39-й степени из 92.
Для больших калибров (00, 000, 0000 . ) в качестве n берется отрицательно значение -(m-1). Например, для AWG 4/0 берется -3. Для калибра AWG 3/0 будет -2 и т.д.
И наоборот, для пересчета номера калибра по известному диаметру проводника, можно воспользоваться формулой:

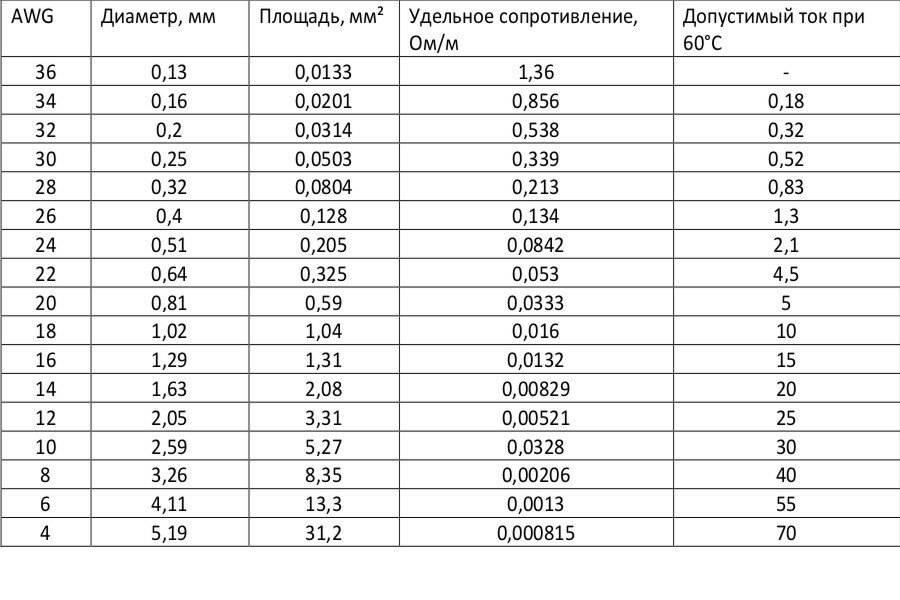

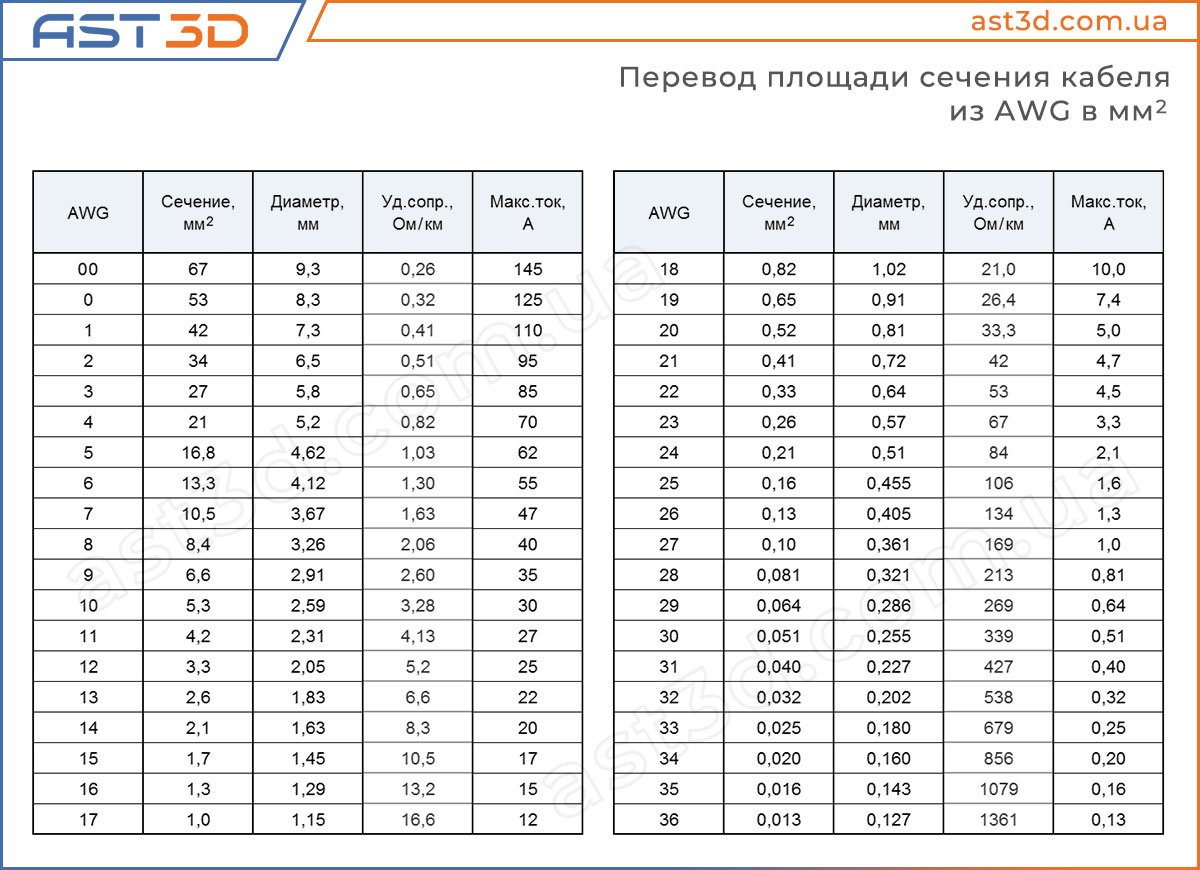

Сечение провода awg — таблица американского стандарта проводов
Друзья мы с Вами выяснили, что означает данный стандарт и как его можно рассчитать по формуле. Но ведь каждый калибр не будешь пересчитывать в мм2 на калькуляторе, поэтому представляю вам таблицу перевода сечений провода из awg в мм2.
| Диаметр жилы | Площадь поперечного сечения | Токовая нагрузка для медного провода при t 60/75/90 °C | ||
| дюймы | мм | мм2 | А | |
| 0000 (4/0) | 0,4600 | 11,684 | 107 | 195/230/260 |
| 000 (3/0) | 0,4096 | 10,404 | 85 | 165/200/225 |
| 00 (2/0) | 0,3648 | 9,266 | 67,4 | 145/175/195 |
| 0 (1/0) | 0,3249 | 8,252 | 53,5 | 125/150/170 |
| 1 | 0,2893 | 7,348 | 42,4 | 110 / 130 / 150 |
| 2 | 0,2576 | 6,544 | 33,6 | 95/115/130 |
| 3 | 0,2294 | 5,827 | 26,7 | 85/100/110 |
| 4 | 0,2043 | 5,189 | 21,2 | 70/85/95 |
| 5 | 0,1819 | 4,621 | 16,8 | |
| 6 | 0,1620 | 4,115 | 13,3 | 55/65/75 |
| 7 | 0,1443 | 3,665 | 10,5 | |
| 8 | 0,1285 | 3,264 | 8,37 | 40/50/55 |
| 9 | 0,1144 | 2,906 | 6,63 | |
| 10 | 0,1019 | 2,588 | 5,26 | 30/35/40 |
| 11 | 0,0907 | 2,305 | 4,17 | |
| 12 | 0,0808 | 2,053 | 3,31 | 25/25/30 |
| 13 | 0,0720 | 1,828 | 2,62 | |
| 14 | 0,0641 | 1,628 | 2,08 | 20/20/25 |
| 15 | 0,0571 | 1,450 | 1,65 | |
| 16 | 0,0508 | 1,291 | 1,31 | — / — / 18 |
| 17 | 0,0453 | 1,150 | 1,04 | |
| 18 | 0,0403 | 1,024 | 0,823 | —/—/14 |
| 19 | 0,0359 | 0,912 | 0,653 | |
| 20 | 0,0320 | 0,812 | 0,518 | |
| 21 | 0,0285 | 0,723 | 0,41 | |
| 22 | 0,0253 | 0,644 | 0,326 | |
| 23 | 0,0226 | 0,573 | 0,258 | |
| 24 | 0,0201 | 0,511 | 0,205 | |
| 25 | 0,0179 | 0,455 | 0,162 | |
| 26 | 0,0159 | 0,405 | 0,129 | |
| 27 | 0,0142 | 0,361 | 0,102 | |
| 28 | 0,0126 | 0,321 | 0,081 | |
| 29 | 0,0113 | 0,286 | 0,0642 | |
| 30 | 0,0100 | 0,255 | 0,0509 | |
| 31 | 0,00893 | 0,227 | 0,0404 | |
| 32 | 0,00795 | 0,202 | 0,032 | |
| 33 | 0,00708 | 0,180 | 0,0254 | |
| 34 | 0,00630 | 0,160 | 0,0201 | |
| 35 | 0,00561 | 0,143 | 0,016 | |
| 36 | 0,00500 | 0,127 | 0,0127 | |
| 37 | 0,00445 | 0,113 | 0,01 | |
| 38 | 0,00397 | 0,101 | 0,00797 | |
| 39 | 0,00353 | 0,0897 | 0,00632 | |
| 40 | 0,00314 | 0,0799 | 0,00501 |
В Америке для бытовых нужд самыми ходовыми размерами являются провод калибром AWG 12, AWG 14, сечением 3.31 мм2 и 2.08 мм2 соответственно.
Минимальный калибр в домашней электропроводке — AWG 14 используют для сетей освещения и розеточной группы. Калибр AWG 12 использую для розеточной группы более нагруженных линий (кухня, кондиционер, гараж, прачечная и т.п.) Для мощных потребителей используют провод калибром AWG 10 (электроплиты, сушилки и т.п.).
Для сравнения — провода калибром AWG 14 защищаются автоматом на 15 Ампер, а провода калибром AWG 12 защищаются автоматами на 20 Ампер. На AWG 10 ставят – автомат на 30 Ампер.
Друзья данная таблица проводов AWG взята не из потолка, для наглядности хочу предоставить вам данные из таблицы «Национального Электрического Кодекса» — National Electrical Code. В Америке это что-то вроде нашего ПУЭ. Вот токовая нагрузка на провод awg таблица из National Electrical Code NFPA 70 2002 года.
Данные представлены для медных и алюминиевых проводников.

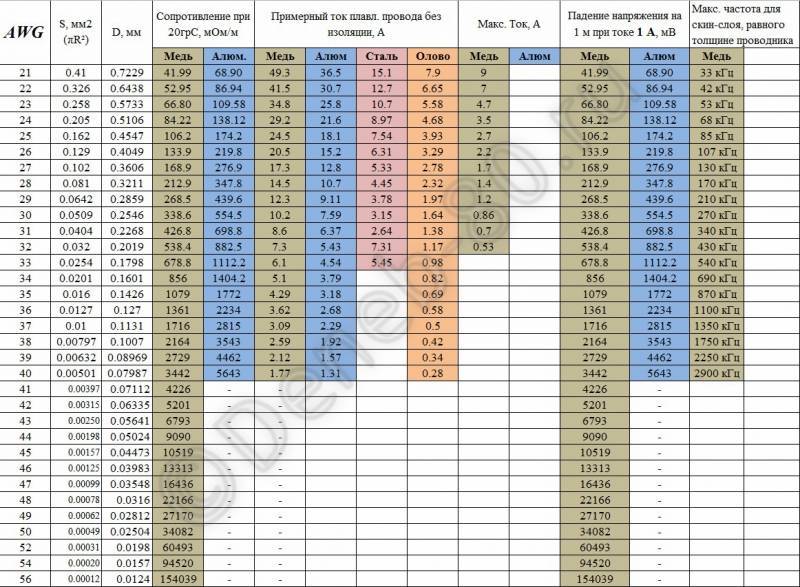

Таблица размеров и свойств американских проводов (AWG)
В следующей таблице представлены размеры американских проводов (AWG) для электрических кабелей и проводников. Стандарты AWG охватывают диапазон от 0000, способный выдерживать ток до 302 А, до 40, который выдерживает ток до 0,0137 А. Для большинства бытовых и коммерческих нужд типичные размеры AWG варьируются от 2 (с максимальной мощностью 95 А) или 3 (с максимальной мощностью 85 А) до 14 (с максимальной мощностью 15 А).
В таблице также приведены значения допустимой нагрузки (тока), сопротивления и скин-эффекта. Указанные данные по сопротивлению и толщине скин-слоя относятся исключительно к медным проводникам. Для дальнейшего понимания под таблицей приводится подробное объяснение каждого свойства проводника.
| калибр AWG | Диаметр | Площадь поперечного сечения (мм2) | Сопротивление | Максимальный ток (А) | Максимальная частота (для глубины скин-слоя 100%) | ||
| rgba(131, 133, 136, 1) | rgba(131, 133, 136, 1) | (Ом/1000 футов) | |||||
| 0000 (4/0) | 0.46 | 11.684 | 107 | 0.049 | 0.16072 | 302 | 125 Гц |
| 000 (3/0) | 0.4096 | 10.40384 | 84.9 | 0.0618 | 0.202704 | 239 | 160 Гц |
| 00 (2/0) | 0.3648 | 9.26592 | 67.4 | 0.0779 | 0.255512 | 190 | 200 Гц |
| 0 (1/0) | 0.3249 | 8.25246 | 53.5 | 0.0983 | 0.322424 | 150 | 250 Гц |
| 1 | 0.2893 | 7.34822 | 42.4 | 0.1239 | 0.406392 | 119 | 325 Гц |
| 2 | 0.2576 | 6.54304 | 33.6 | 0.1563 | 0.512664 | 94 | 410 Гц |
| 3 | 0.2294 | 5.82676 | 26.7 | 0.197 | 0.64616 | 75 | 500 Гц |
| 4 | 0.2043 | 5.18922 | 21.1 | 0.2485 | 0.81508 | 60 | 650 Гц |
| 5 | 0.1819 | 4.62026 | 16.8 | 0.3133 | 1.027624 | 47 | 810 Гц |
| 6 | 0.162 | 4.1148 | 13.3 | 0.3951 | 1.295928 | 37 | 1100 Гц |
| 7 | 0.1443 | 3.66522 | 10.6 | 0.4982 | 1.634096 | 30 | 1300 Гц |
| 8 | 0.1285 | 3.2639 | 8.37 | 0.6282 | 2.060496 | 24 | 1650 Гц |
| 9 | 0.1144 | 2.90576 | 6.63 | 0.7921 | 2.598088 | 19 | 2050 Гц |
| 10 | 0.1019 | 2.58826 | 5.26 | 0.9989 | 3.276392 | 15 | 2600 Гц |
| 11 | 0.0907 | 2.30378 | 4.17 | 1.26 | 4.1328 | 12 | 3200 Гц |
| 12 | 0.0808 | 2.05232 | 3.31 | 1.588 | 5.20864 | 9.3 | 4150 Гц |
| 13 | 0.072 | 1.8288 | 2.63 | 2.003 | 6.56984 | 7.4 | 5300 Гц |
| 14 | 0.0641 | 1.62814 | 2.08 | 2.525 | 8.282 | 5.9 | 6700 Гц |
| 15 | 0.0571 | 1.45034 | 1.65 | 3.184 | 10.44352 | 4.7 | 8250 Гц |
| 16 | 0.0508 | 1.29032 | 1.31 | 4.016 | 13.17248 | 3.7 | 11 кГц |
| 17 | 0.0453 | 1.15062 | 1.04 | 5.064 | 16.60992 | 2.9 | 13 кГц |
| 18 | 0.0403 | 1.02362 | 0.823 | 6.385 | 20.9428 | 2.3 | 17 кГц |
| 19 | 0.0359 | 0.91186 | 0.653 | 8.051 | 26.40728 | 1.8 | 21 кГц |
| 20 | 0.032 | 0.8128 | 0.519 | 10.15 | 33.292 | 1.5 | 27 кГц |
| 21 | 0.0285 | 0.7239 | 0.412 | 12.8 | 41.984 | 1.2 | 33 кГц |
| 22 | 0.0253 | 0.64516 | 0.327 | 16.14 | 52.9392 | 0.92 | 42 кГц |
| 23 | 0.0226 | 0.57404 | 0.259 | 20.36 | 66.7808 | 0.729 | 53 кГц |
| 24 | 0.0201 | 0.51054 | 0.205 | 25.67 | 84.1976 | 0.577 | 68 кГц |
| 25 | 0.0179 | 0.45466 | 0.162 | 32.37 | 106.1736 | 0.457 | 85 кГц |
| 26 | 0.0159 | 0.40386 | 0.128 | 40.81 | 133.8568 | 0.361 | 107 кГц |
| 27 | 0.0142 | 0.36068 | 0.102 | 51.47 | 168.8216 | 0.288 | 130 кГц |
| 28 | 0.0126 | 0.32004 | 0.080 | 64.9 | 212.872 | 0.226 | 170 кГц |
| 29 | 0.0113 | 0.28702 | 0.0647 | 81.83 | 268.4024 | 0.182 | 210 кГц |
| 30 | 0.01 | 0.254 | 0.0507 | 103.2 | 338.496 | 0.142 | 270 кГц |
| 31 | 0.0089 | 0.22606 | 0.0401 | 130.1 | 426.728 | 0.113 | 340 кГц |
| 32 | 0.008 | 0.2032 | 0.0324 | 164.1 | 538.248 | 0.091 | 430 кГц |
| Метрика 2.0 | 0.00787 | 0.200 | 0.0314 | 169.39 | 555.61 | 0.088 | 440 кГц |
| 33 | 0.0071 | 0.18034 | 0.0255 | 206.9 | 678.632 | 0.072 | 540 кГц |
| Метрика 1,8 | 0.00709 | 0.180 | 0.0254 | 207.5 | 680.55 | 0.072 | 540 кГц |
| 34 | 0.0063 | 0.16002 | 0.0201 | 260.9 | 855.752 | 0.056 | 690 кГц |
| Метрика 1,6 | 0.0063 | 0.16002 | 0.0201 | 260.9 | 855.752 | 0.056 | 690 кГц |
| 35 | 0.0056 | 0.14224 | 0.0159 | 329 | 1079.12 | 0.044 | 870 кГц |
| Метрика 1,4 | .00551 | .140 | 0.0154 | 339 | 1114 | 0.043 | 900 кГц |
| 36 | 0.005 | 0.127 | 0.0127 | 414.8 | 1360 | 0.035 | 1100 кГц |
| Метрика 1,25 | .00492 | 0.125 | 0.0123 | 428.2 | 1404 | 0.034 | 1150 кГц |
| 37 | 0.0045 | 0.1143 | 0.0103 | 523.1 | 1715 | 0.0289 | 1350 кГц |
| Метрика 1,12 | .00441 | 0.112 | 0.00985 | 533.8 | 1750 | 0.0277 | 1400 кГц |
| 38 | 0.004 | 0.1016 | 0.00811 | 659.6 | 2163 | 0.0228 | 1750 кГц |
| Метрика 1 | .00394 | 0.1000 | 0.00785 | 670.2 | 2198 | 0.0225 | 1750 кГц |
| 39 | 0.0035 | 0.0889 | 0.00621 | 831.8 | 2728 | 0.0175 | 2250 кГц |
| 40 | 0.0031 | 0.07874 | 0.00487 | 1049 | 3440 | 0.0137 | 2900 кГц |
Факторы, которые следует учитывать при выборе калибра проводов
При выборе электропроводящего провода для конкретного применения важным фактором, который следует учитывать, является его сечение. Однако выбор подходящего калибра зависит от нескольких факторов. Например, для цепей с более высокой силой тока требуются более толстые провода, чтобы эффективно выдерживать нагрузку и предотвращать чрезмерное нагревание. Использование проводов, слишком тонких для указанной силы тока в цепи, может привести к выходу из строя провода или даже возгоранию
Чтобы избежать таких проблем, крайне важно определить общую силу тока системы, рассчитав влияние длины цепи, запланированной нагрузки и подключенной нагрузки. На основании этого расчета можно выбрать подходящий провод, обеспечивающий безопасную и эффективную работу
Многожильный и одножильный провод
При выборе провода важно учитывать стиль, соответствующий вашим требованиям. Провод может быть как многожильный, так и состоять из сплошной медной жилы
В установках с использованием металлических кабелепроводов протянуть сплошной провод может быть не так легко, если кабелепровод имеет несколько изгибов. Однако сплошной провод часто предпочтительнее для закрепления под винтовыми клеммами, например, на стандартных выключателях и розетках. В типичной бытовой электропроводке жилы в кабелепроводе или кабеле NM обычно представляют собой цельные медные проводники калибра 14, 12 или 10.
Рабочие характеристики
Проводка стандарта AWG обладает теми же техническими характеристиками и условиями эксплуатации, что и знакомые российским электрикам кабеля. Поэтому у этих видов проводниковой продукции есть общие черты:
- Изоляция кабелей не должна иметь повреждений. Этот момент следует проверить при укладке или монтаже проводки. Трещины и отверстия в защитном изолирующем слое приведут к попаданию в полости кабеля влаги и риску его отгорания.
- Провод AWG подбирается по допустимому току и рабочему напряжению. Если превысить значение тока, то изоляция кабеля расплавится. А если переборщить с напряжением, то случится пробой изоляции.
- По стенам кабели прокладываются в отдельной противопожарной защите. Например, в монтажном канале или гофре. Данное правило особенно актуально для деревянных строений.
- Не должно быть открытых участков токоведущих жил. Независимо от напряжения. Все соединения герметизируются изоляционной лентой или термоусаживаемыми трубками.
Термоусадочный водонепроницаемый встык для AWG
С точки зрения конструкции AWG не отличается от других видов монтажных проводов. Особенность имеется только в маркировке. Чем выше калибр провода, тем он тоньше. Подобная система противоположна той, что принята в странах постсоветского пространства.
Провод AWG универсальный. Он пригоден для монтажа систем освещения, автоэлектрики, звуковых и сигнальных сетей. Применяя его, главное, не запутаться в диаметре токоведущих жил. Существуют специальные формулы для расчета необходимого сечения проводки и его перевода в привычные кв. мм.
На рынке электроматериалов, кроме проводов со стандартной российской маркировкой, нередко встречаются кабеля с обозначением AWG. Проводники данного класса предназначаются для решения конкретных задач и обладают индивидуальными техническими характеристиками.
Дополнительные сведения об AWG
- Для описания многожильных проводов по стандарту AWG рассчитывается сумма параметров всех жил без учета пространства между жилами, которое может составлять до 10% от общего значения. Обозначение многожильных проводников состоит из трех параметров: калибр провода целиком, количество проводников и калибр проводника, количество проводников и их калибр разделяются косой чертой. Например, “22 AWG 7/30” – это многожильный провод калибра 22 AWG, собранный из семи проводников 30 AWG;
- Удвоение диаметра провода ведёт к уменьшению калибра на 6 (например, провод AWG 10 примерно вдвое тоньше провода AWG 4);
- Удвоение площади сечения провода ведёт к уменьшению калибра на 3 (например, два провода AWG 10 примерно соответствуют одному проводу AWG 7 по площади сечения);
- Уменьшение калибра на 4 увеличивает ток плавления провода в два раза (например, медный провод AWG 14 плавится при токе 166А, а провод AWG 10 плавится при токе 333 А);
- Уменьшение калибра на 10 увеличивает площадь и вес примерно в 10 раз и уменьшает сопротивление примерно в 10 раз.
PoE
Один из самых популярных вопросов про кабели 28 AWG — а поддерживает ли этот кабель PoE (Power over Ethernet)? Сейчас уже можно точно ответить — да! Кабели известных брендов поддерживают все современные стандарты PoE: IEEE 802.3 af PoE, 802.3 at PoE+ и 802.3 bt (PoE++). Это делает использование тонких кабелей экономически обоснованным для подключения питания для камер видеонаблюдения, удаленных сенсоров, точек доступа и т.д. Только необходимо помнить об одном нюансе: тонкий кабель, собранный в пучки, будет выделять больше тепла, чем стандартные кабели. Температура может подняться на 15°C выше, чем оговорено в стандарте TSB 184.
Большая эффективность
Характеристики кабелей 28 AWG соответствуют требованиям стандарта TIA 568-C.2 (и даже превосходят их), эти кабели проходят все необходимые тесты. Но на сегодняшний день в стандарт включены только кабели 22-26 AWG. Вполне вероятно, что в новой версии стандарта в него добавят и 28 AWG. Еще одним достоинством кабелей 28 AWG является то, что в их тонких проводниках выше уровень NEXT и PS-NEXT, так как в них меньше меди в оболочке. Высокий уровень NEXT — хороший показатель производительности кабеля, потому что величина полосы пропускания (Bandwidth) рассчитывается как разность между значением NEXT и затуханием: Bandwidth = NEXT — Insertion Loss.
Wire gauge calculations
Wire diameter calculations
The n gauge wire diameter dn in inches (in) is equal to 0.005in times 92 raised to the power of 36 minus gauge number n, divided by 39:
dn (in) = 0.005 in × 92(36-n)/39
The n gauge wire diameter dn in millimeters (mm) is equal to 0.127mm times 92 raised to the power of 36 minus gauge number n, divided by 39:
dn (mm) = 0.127 mm × 92(36-n)/39
Wire cross sectional area calculations
The n gauge wire’s cross sercional area An in kilo-circular mils (kcmil) is equal to 1000 times the square wire diameter d in inches (in):
An (kcmil) = 1000×dn2 = 0.025 in2 × 92(36-n)/19.5
The n gauge wire’s cross sercional area An in square inches (in2) is equal to pi divided by 4 times the square wire diameter d in inches (in):
An (in2) = (π/4)×dn2 = 0.000019635 in2 × 92(36-n)/19.5
The n gauge wire’s cross sercional area An in square millimeters (mm2) is equal to pi divided by 4 times the square wire diameter d in millimeters (mm):
An (mm2) = (π/4)×dn2 = 0.012668 mm2 × 92(36-n)/19.5
Wire resistance calculations
The n gauge wire resistance R in ohms per kilofeet (Ω/kft) is equal to 0.3048×1000000000 times the wire’s resistivity ρ in ohm-meters (Ω·m) divided by 25.42 times the cross sectional area An in square inches (in2):
Rn (Ω/kft) = 0.3048 × 109 × ρ(Ω·m) / (25.42 × An (in2))
The n gauge wire resistance R in ohms per kilometer (Ω/km) is equal to 1000000000 times the wire’s resistivity ρ in ohm-meters (Ω·m) divided by the cross sectional area An in square millimeters (mm2):
Rn (Ω/km) = 109 × ρ(Ω·m) / An (mm2)
Происхождение маркировки

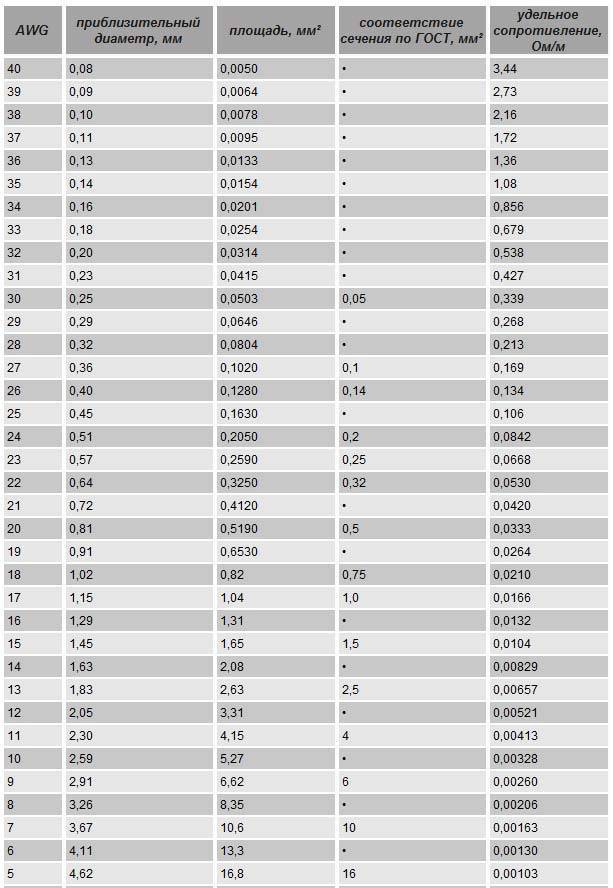

Таблица маркировки проводов AWG
По своей форме кабельные жилы схожи с обычной проволокой из меди.
Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.
Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.
Ранее в США проводка изготавливалась методом волочения. Брался цельный пруток меди, соответствующий калибру AWG 0. Затем его заправляли в специальные прокаточные станки. Проволока проходила через серию валиков и уменьшающихся отверстий. В результате ее диаметр сокращался до требуемого значения.
Если заготовка проходила 1 цикл утоньшения, то на выходе получался провод AWG 1. Если 2, то AWG 2. Количество циклов достигало нескольких десятков. При каждом прохождении через станок проводник становился тоньше по сечению, но на 1 единицу больше по калибру.

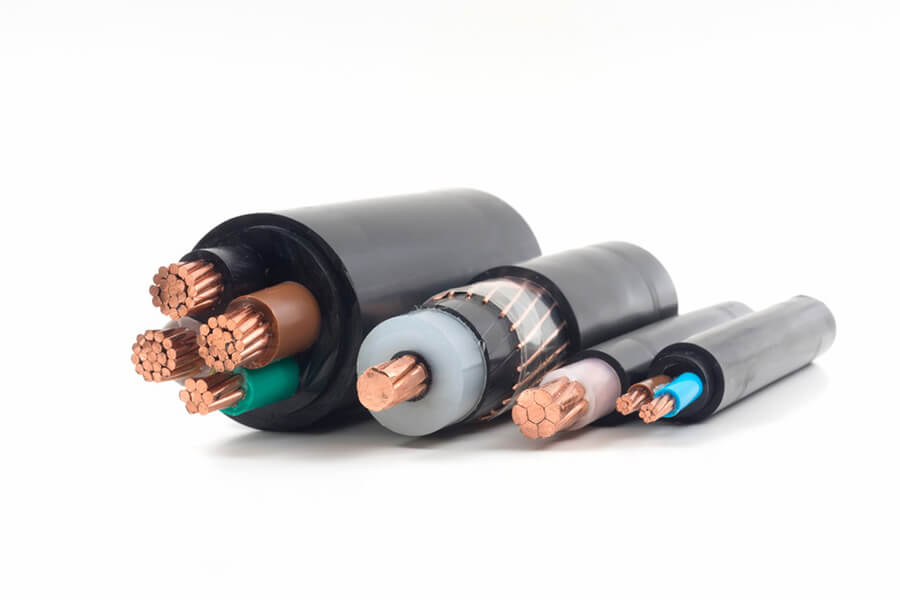

Многопроволочные кабели
Многожильные провода AWG сплетаются из множества одножильных. У каждого отдельного токовода присутствует индивидуальная изоляция из полипропилена. Поверх нее накладывается отдельный защитный слой. Иногда он дополняется броней.
Распространенный пример многожильных кабелей — это витая пара. За счет перекручивания жил провод обладает повышенной эластичностью, что делает его прокладку удобнее. А большое количество комбинаций цветов отдельных проводников идет на руку с точки зрения маркировки. Подобный кабель часто дополняется тонкой, но прочной ниткой. Она необходима для повышения прочности на разрыв. Также используется для быстрой и удобной разделки кабеля.
Что такое американский калибр проволоки?
Толщина проволоки называется ее калибром. Каждый калибр обозначается номером, где меньшие цифры указывают на толщину проволоки, а большие цифры указывают на более тонкую проволоку.
American Wire Gauge (AWG) — это стандартизированный метод, используемый в США для измерения и определения толщины электропроводящих проводов. Он хорошо подходит для определения калибров круглых и сплошных проводящих проводов, изготовленных из цветные металлы. Поскольку толщина провода напрямую влияет на его электрические характеристики, такие как сопротивление и несущая способность, знание сечения провода позволяет отраслевым экспертам эффективно оценить его пригодность для конкретных применений. Эти знания также могут эффективно передаваться между различными сторонами, например, от производителей к потребителям.

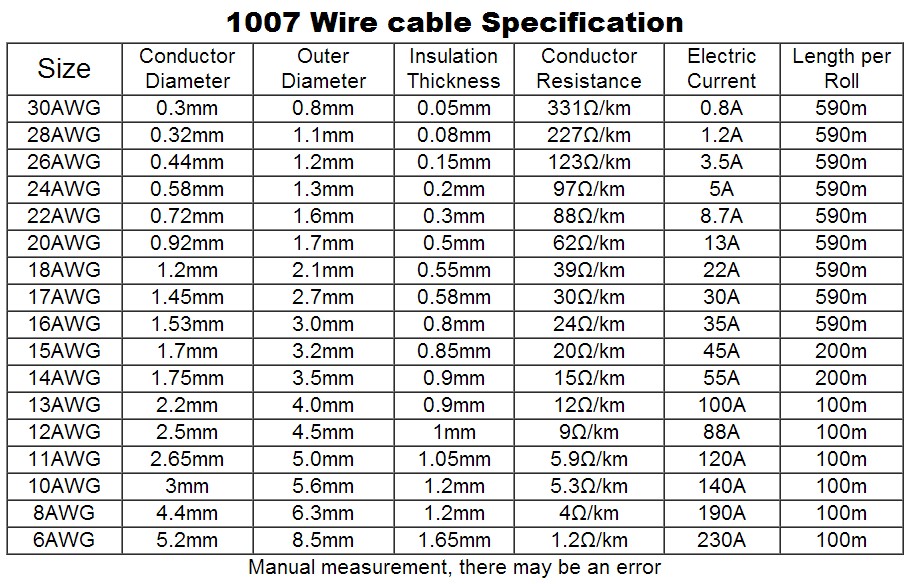

Размеры проводов AWG
Калибр провода AWG определяет его размер, а также может быть преобразован в британские единицы измерения. По мере уменьшения номера калибра размер проволоки увеличивается в диапазоне от калибра 40 до калибра 0 или 0,325 дюйма. Размеры проводов, превышающие 0-й калибр, обозначаются цифрами 00, 000 и т. д. Работа с проволокой меньшего сечения может оказаться более сложной и может потребовать использования кусачек большего размера.
AWG различается для одножильных и многожильных проводов. В то время как стандарт можно определить размер обоих, письменный размер датчика обеспечивает большую конкретность. Это связано с тем, что при измерении учитываются крошечные промежутки между каждой отдельной плетеной прядью. Каждая прядь имеет одинаковую толщину и указывается вместе с общим количеством прядей.
Например, провод, классифицированный как калибр 6, может состоять из семи жил, калибр каждой из которых равен 14. В этом случае размер провода по стандарту AWG будет обозначаться как «6 AWG 7/14».
Важно помнить, что эта концепция отличается от количества проводников, обычно указываемого на упаковке проводов. Когда катушка с проволокой имеет маркировку «12/2», это означает размер каждого кабеля, содержащегося в проводе, за которым следует количество проводников
Каждый проводник можно разделить по отдельности для подключения к розеткам или разъемам приборов, образуя цепь, исходящую из коробки выключателя. Каждый провод также включает в себя кабель заземления. Таким образом, внутри провода «12/2» будет проходить всего три кабеля.
Заключение
Доступны провода различной толщины, известные как калибры, и каждая из них служит разным целям. Манометр определяет способность провода проводить амперы (амперы) без перегрева. Если провод перегреется, это может привести к плавлению изоляции и потенциальному возгоранию
Следовательно, очень важно определить подходящий размер проводов, используемых для подключения приборов, розеток и распределительных коробок к распределительной коробке. В этой статье мы обсудим, что такое американский калибр проводов (AWG), включая диаграмму AWG (диаграмма сечения проводов) и диаграмму преобразования AWG с подробными данными для справки и загрузки
Точность Рансома является экспертом в области обработки станков с ЧПУ с обширным опытом и техникой более десяти лет. Мы специализируемся на предоставлении клиентам точности по всему миру. Услуги по механической обработке с ЧПУ с изготовленными на заказ деталями с жесткими допусками и высоким качеством. Наши эксперты и инженеры владеют широким спектром стандартов и спецификаций для конкретных применений и проектов. Отправьте свои файлы сегодня, чтобы получить доступ к нашим возможностям и воспользоваться услугами, позволяющими сэкономить время и деньги.
Загрузите PDF-версию:
Американская таблица размеров проводов PDF
Другие статьи, которые могут вас заинтересовать:
