Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

Клеммные колодки;
Клеммники Wago;
Колпачки СИЗ;
Соединительные гильзы;
Пайка проводов;
Сварка проводников.

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

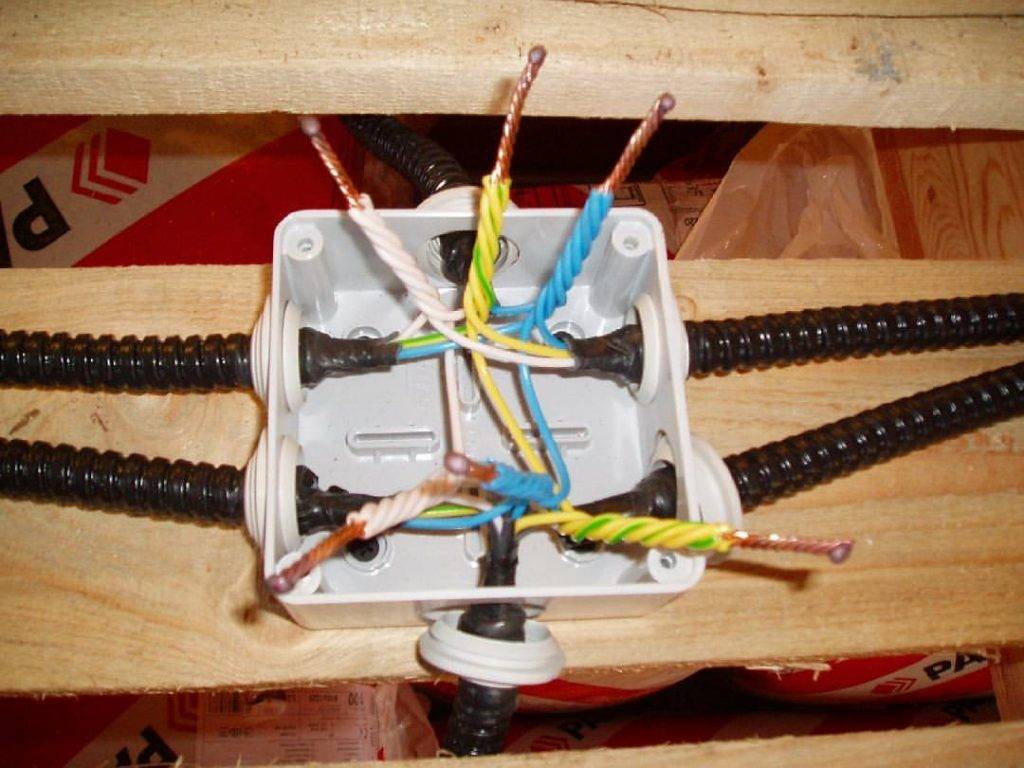

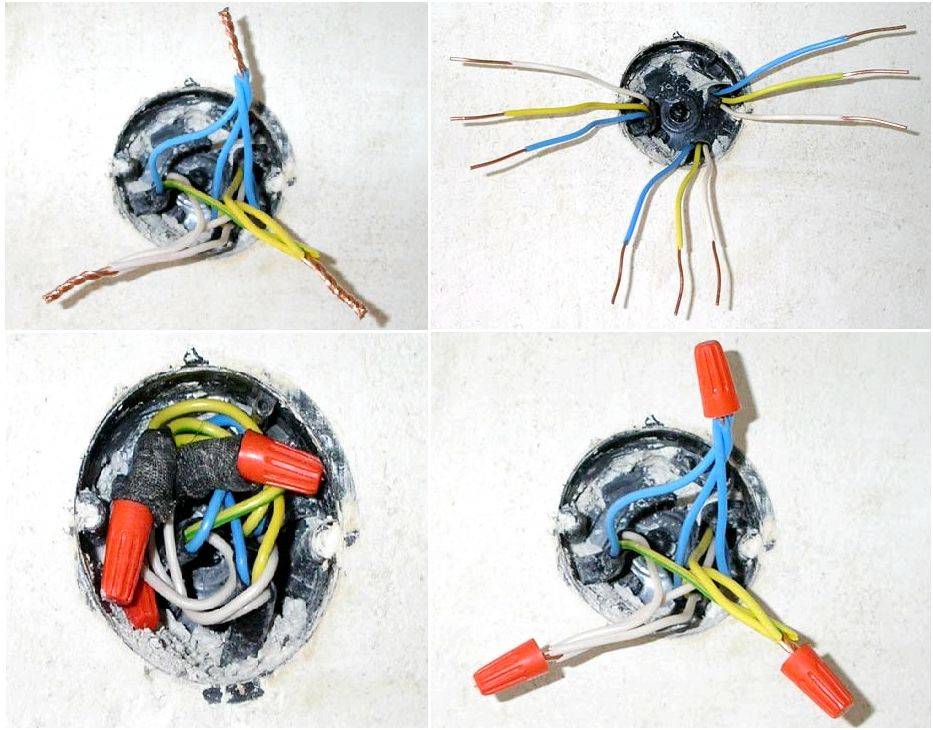

Колпачки СИЗ в распределительной коробкеСкрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Основные правила монтажа бытовых электрических сетей

Основной нормативный документ, регламентирующий деятельность по обустройству электрических сетей – Правила устройства электроустановок (ПУЭ). Прежде чем приступать к самостоятельному монтажу электропроводки, следует ознакомиться с ПУЭ и особенно тщательно изучить разделы, относящиеся к выбору оборудования, правилам монтажа и техники безопасности.

Основные правила, которых следует придерживаться при обустройстве электропроводки:

- Распределительные коробки, счетчик, вводной щиток, выключатели, розетки и прочие ключевые элементы сети монтируют в легкодоступных местах.
- Выключатели располагают со стороны притвора, внутри комнаты. Высота установки – 60-150 см от пола. Провода к выключателям подводятся сверху.
- Розетки располагают на высоте не менее 50 см от пола, максимальное допустимое расстояние – 80 см. Провода к розеткам подводят снизу. Розетки должны располагаться более, чем в 50 см от мощных потребителей тока, газовой плиты и заземленных элементов, относящихся к другим коммуникациям.
- Розетки устанавливают из расчета 1 шт. на 6 м² помещения, за исключением кухни. На кухне количество розеток соответствует количеству электроприборов. В туалете розетки устанавливать нельзя, розеточную группу в ванной подключают через отдельный трансформатор, либо прокладывают стационарный удлинитель с вилкой, который по мере надобности включается в одну из розеток на кухне. В таком случае ее желательно выделить в отдельную группу подключения.

Маршруты прокладки провода должны быть строго вертикальными или горизонтальными. Повороты выполняются только под прямым углом. Расположение всех кабелей обязательно отмечается на плане.
Маршруты прокладки кабеля располагают на строго определенном расстоянии от несущих элементов перекрытия, труб, краев проемов.
Провода прокладывают так, чтобы они не соприкасались с металлическими элементами строительных конструкций.
Расстояние между проводами, заложенными в один канал, — не менее 3 мм, либо каждый из них должен иметь индивидуальную защиту (канал или гофру).
Разводка и соединения проводов выполняется в распределительных коробках. Все соединения обязательно изолируются, соединения медного и алюминиевого провода не допускается.
Для крепления защитных и нулевых проводников к приборам применяют болтовые соединения.

Сжим

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными – в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Параллельное соединение двух моножил (для распредкоробок)

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Крутим сами

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:

заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:

Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно снять изоляцию и не оставить на жиле глубоких порезов. Потом на один из концов надеваем термоусадку.После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом

Затем, взяв наждачную бумагу, зачищаем жилы проводов

Накладываем жилы параллельно друг другу, удерживаем плоскогубцами. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой

Затем, взяв наждачную бумагу, зачищаем жилы проводов. Накладываем жилы параллельно друг другу, удерживаем плоскогубцами. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой

Важно, чтобы термоусадка плотно «взялась» на месте скрутки. С многожильным шнуром ситуация обстоит немного иначе:

С многожильным шнуром ситуация обстоит немного иначе:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура. На один из концов шнура надеваем термоусадку

Распускаем жилы каждого шнуры на небольшие «косички»

Обезжириваем полученные «косички» спиртом/ацетоном и так далее. Накладываем жилы друг на друга из каждого шнура между собой. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку). Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения

Распускаем жилы каждого шнуры на небольшие «косички». Обезжириваем полученные «косички» спиртом/ацетоном и так далее. Накладываем жилы друг на друга из каждого шнура между собой. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку). Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.

При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
Надеваем термоусадку на один из шнуров.
Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.

На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.

Скрутка проводов: несколько способов соединения

Известны разные способы стягивания проводов в распределительной коробке: опрессовка, сварка, пайка, различные зажимы. Выполнение одних требует больше времени, специальных материалов, приспособлений. Другие проще реализовать, но неумелые действия значительно снижают их надежность.

ПУЭ

Популярностью у народных умельцев пользуется скрутка. ПУЭ относит его к ненадежным методам, которые не гарантируют надежность контакта. Обычно ее применяют как временный вариант, например, при проверке работоспособности схемы. Кроме того, она считается предпочтительной для провисающих, незакрепленных сетей. Преимущества:

простота исполнения;
минимум инструментов;
при необходимости легко разъединить.

Из недостатков можно выделить сложность работы с проводами разного сечения: отличие сопротивлений приводит к нагреву изоляции, ее постепенному оплавлению. Способ стараются не использовать для многожильных кабелей, так как высока вероятность разрыва цепи.

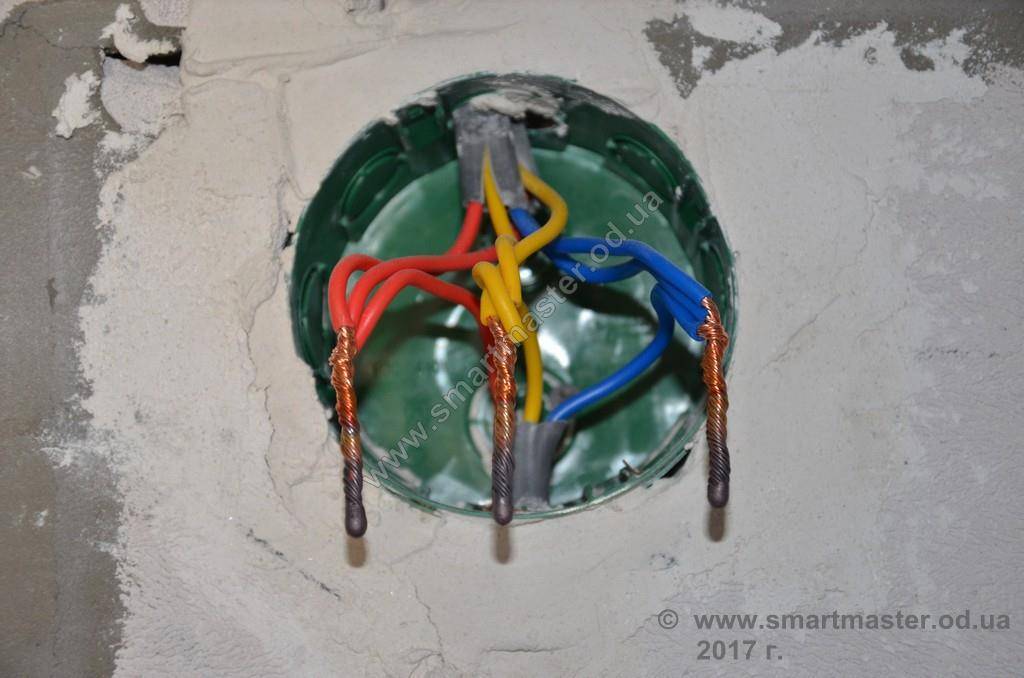

Взаимное перекручивание

Самая простая скрутка проводов осуществляется взаимным перекручиванием предварительно зачищенных концов. Из инструментов потребуется нож, пассатижи. Предварительно участок жилы длиной 5 см очищают от изоляции. Оголенные концы перекрещивают, максимально сближая отдельные части. Затем пассатижами вращают перекрестие, загибают его в любую сторону параллельно основной линии, изолируют.

Сцепка двух загнутых проводов

Можно воспользоваться другим вариантом, когда зачищенные концы загибают посередине, сцепляют между собой. Затем жилы обматывают между собой. Для надежности обжимают пассатижами, изолируют. Электрики знают множество методов скрутки: параллельный или последовательный бандажный, желобком. Правильная скрутка должна обеспечить максимально полное прилегание жил.

Для изоляции обычно используют изоленту. Необходимо, чтобы она не менее чем 2-3 см заходила на изоляцию. Можно пользоваться термотрубкой. Ее предварительно надевают на кабель, затем сдвигают, закрывая место контакта. Трубка должна крепко обхватить проводку, поэтому ее немного подогревают.

Гильза для опрессовки

Для опрессовки потребуется специальная гильза, подобранная под размер пучка и материал кабеля. В гильзу вставляют зачищенные концы жилы, обжимают пресс-клещами, изолируют.

По надежности и качеству сварка дает наилучший результат. По сути, получают цельную конструкцию, которая защищена от окисления, разрыва. Для выполнения потребуется сварочный аппарат, угольный электрод, флюс. Пошаговая инструкция реализации:

зачистить от изоляции концы кабеля, довести их до блеска наждачной бумагой;
скрутить проводку;
углубление электрода заполнить флюсом;
наварить контактную точку.

Получившийся «шарик» очистить от флюса, покрыть лаком. Аналогичные действия производят при пайке. Здесь контакт обеспечивает припой, расплавленный при помощи паяльника.

Что такое скрутка провода и чем она опасна

Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.

Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.

Поэтому современными правилами, в частности ПУЭ (пункт 2.1.21.), простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.

Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.

Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.

При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.

Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.

Моя рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.

Современные способы соединения проводки в коробке

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

рассчитать нагрузку на электросеть;
сечение проводов;
разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

освещение;
силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Сколько можно скрутить в одну скрутку?

Методом скрутки объединяют до 6-ти проводов. Жилы в количестве более 2-х соединяют параллельной или бандажной скруткой, тогда как последовательная применима только для 2-х жил.

Параллельную скрутку из нескольких жил (более 2-х) делают так:

зачищенные провода выпрямляют и складывают вместе параллельно и в одной плоскости;
взявшись одними плоскогубцами за то место, где заканчивается изоляция, другими закусывают концы жил и закручивают их как можно туже;
обкусывают концы жил кусачками, делая закручивающее движение;
изолируют.

При необходимости сделать большое количество скруток применяют шуруповерт: зажимают концы жил в патроне и приводят инструмент в действие. Чтобы не держать при этом пучок проводов в руках, полезно изготовить простое приспособление в виде приваренной к стержню шайбы.
