Пошаговая инструкция по сборке и использованию оборудования
Уловитель мусора навесного типа установить несложно. Сборка обыкновенного скиммера происходит иначе, чем прибора с фильтр-насосом.
Обычные
Для того, чтобы собрать прибор, нужно выполнить следующие шаги:
- В корпус поместить сетчатую корзину для улавливания мусора.
- Сверху на корзину надеть чехол синего цвета.
- Закрепить чехол кольцом.
- В комплект входят: специальное крепление для каркасного бассейна (№2), крепление для надувного бассейна (№1). Оба кронштейна собираются по одинаковой схеме.
- Сначала соединяются обе части кронштейна до щелчка.
- Затем собранный кронштейн присоединяется к бортику чаши искусственного водоема.
- Регулировка положения улавливателя мусора осуществляется пластиковым винтом (оранжевая стрелка на рисунке).
- К корпусу скиммера крепится пластиковый шланг.

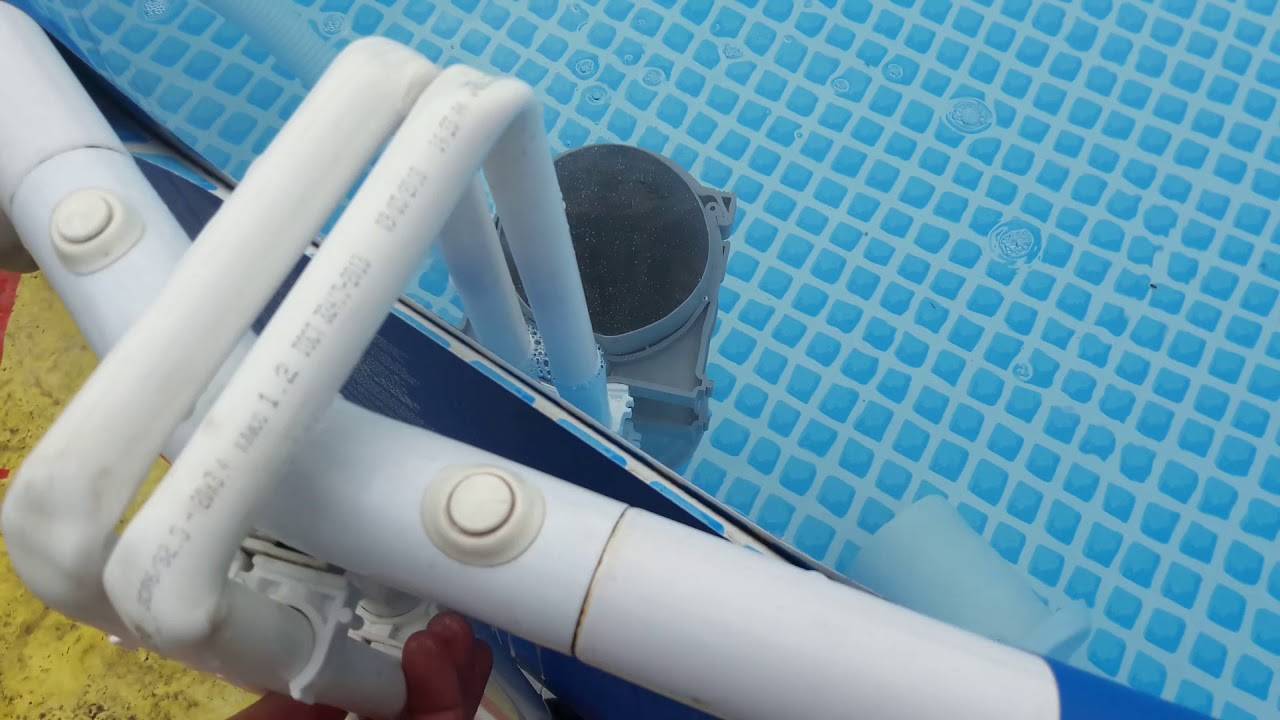

- Кронштейн фиксируется на бортике бассейна.
- Следующий шаг — замена стандартного входа, предназначенного для фильтрующего насоса. В комплект входят две насадки: 1 — может служить заменой для верхней части стандартного корпуса; 2 — заменяет весь корпус.
- Установка насадки 1: открутить корпус входа для фильтрующего насоса и вместо него установить насадку 1.
- Для подключения «мусороулавливателя» применяется насадка 2. Шланг, подсоединенный к корпусу улавливателя мусора, прикрепить к установленной насадке 2.
- Налить воды в бассейн, и зафиксировать скиммер таким образом, чтобы вода беспрепятственно поступала в корпус устройства.
С фильтр-насосом
Модели Bestway Flowclear 58469 и Bestway Flowclear 58462 можно установить на узкий и широкий бортик бассейна. Скиммерный отсек, в котором находится насос, должен располагаться вертикально.
Процесс сборки:
- В корпус поместить сетчатую корзинку — в ней будет оседать крупный мусор. Сверху на корзинку надеть оранжевый (желтый) пластиковый чехол.
- Чехол сверху фиксируется пластиковым кольцом оранжевого (желтого) цвета. После чего осуществляется сборка кронштейна, с помощью которого устройство крепится на борт бассейна.
Чтобы удалить из корзины скопившийся крупный мусор, потребуется снять кольцо и чехол, достать сетчатую корзинку, очистить и поставить обратно в корпус скиммера.
Скиммер – важная часть фильтрационной системы
Интересующий нас аппарат чаще всего производится в виде пустотелой емкости из нержавейки либо пластика. На дне такого устройства нарезается специальное резьбовое соединение. Оно необходимо для подключения к баку водосборной магистрали. На боковой части скиммера вырезается отверстие. Через него осуществляется забор воды из бассейна и ее транспортировка к системам подогрева и очистки (фильтрации).
Основная задача скиммера – сбор мусора и прочих загрязнений с поверхности воды.
В середине такого аппарата есть сетка, представляющая собой фильтр для грубой фильтрации жидкости. Это простейшее очистное устройство можно сделать более функциональным, подключив к нему (через отдельный разъем на агрегате) водный пылесос. Скиммеры выпускаются двух видов:
- Навесные (плавающие). Делаются из пластика, крепятся на борт бассейна. Зачастую навесные аппараты оснащаются возвратной трубой, которая позволяет скиммеру функционировать и на отток воды, и на ее подачу после проведения процедуры очистки. Оборудование навесного типа рекомендуется для надувных чаш, а также для монолитных готовых бассейнов, когда не хочется нарушать их гидроизоляцию.
- Встроенные. Такое оборудование монтируется прямо в стену бассейна при его возведении. Аппараты встроенного вида располагают отверстиями для сбора воды, которые снабжаются плавающими заслонками.
Встроенный скиммер для бассейна обустраивается специалистами. При его монтаже следует учесть массу нюансов. А вот навесное оборудование легко установить своими руками. Причем как на каркасный, так и на надувной бассейн. Такие скиммеры имеют особое крепление. Оно дает возможность выбирать и при необходимости корректировать высоту расположения очистного устройства над уровнем воды.
Внутрь навесного бака ставится небольшое ведерко (сетчатое). С течением времени оно заполняется мусором. Поэтому его следует периодически вынимать и промывать под проточной водой. В верхней части бака устанавливается специальный поплавок. Он постоянно колеблется, что приводит к затягиванию в очищающее устройство мусора.
Как видим, скиммер является достаточно простым устройством. При этом он гарантирует эффективную очистку поверхности воды.
Советы по эксплуатации
Для эффективной работы оборудования оно должно правильно эксплуатироваться и обслуживаться. Внутри корпуса скиммера, на специальной сетке, предназначенной для грубой очистки, в процессе работы системы фильтрации будет скапливаться мусор. Чтобы поддерживать работоспособность конструкции на уровне, необходимо регулярно проводить ее очистку. Принцип выполнения операции зависит от особенностей модели. Детальные инструкции представлены в аннотации производителя.
Чистить нужно не только сетку
Внимание также стоит уделять внутренним и наружным поверхностям, на которых в процессе работы будет появляться налет. При этом нельзя использовать грубые щетки или ершики, абразивные средства бытовой химии. Частота очистки элементов конструкции зависит от интенсивности и условий эксплуатации бассейна
Стандартно это рекомендуется делать 2-3 раза в месяц, но если рядом растут деревья, бассейном пользуется большое количество людей или недавно была ветреная погода, то частоту чистки можно увеличить
Частота очистки элементов конструкции зависит от интенсивности и условий эксплуатации бассейна. Стандартно это рекомендуется делать 2-3 раза в месяц, но если рядом растут деревья, бассейном пользуется большое количество людей или недавно была ветреная погода, то частоту чистки можно увеличить.
Предназначение и преимущества скиммера
Навесной скиммер
Изначальная сфера применения устройств – нефтяная промышленность. Позже их стали широко использовать для обслуживания бассейнов. Бачок чаще всего делают из пластика, встречаются варианты из нержавейки. Основные параметры при выборе покупного изделия – мощность и площадь фильтрации
Обращается внимание на размер – подходит ли он для бассейна, для которого приобретается
Такой способ очистки хорош, прежде всего, простотой монтажа. Владельцу бассейна не придется устанавливать переливной лоток и балансный резервуар. Одна средняя установка обрабатывает 30-35 м² площади воды. Число скиммеров и схема их расположения определяются общей площадью поверхности, а также мощностью изделий.
Навесной скиммер для каркасного бассейна своими руками
Скиммер – это один из самых важных устройств в системе очистки бассейна. Без него уже через сутки на поверхности воды в резервуаре будут множество насекомых, пыли и мелких частичек мусора, занесенные ветром. В этой статье описана пошаговая инструкция, как сделать навесной скиммер для бассейна своими руками.
Какой лучше – самодельный или покупной?
Устройство скиммера совсем не сложное. По сути это просто расширение трубки от насоса, которое фиксируется около водной глади, чтобы собирать мусор с самого грязного верхнего слоя.
Собрать такое приспособление может любой мужчина, а по своей эффективности самодельный скиммер не будет отличаться от заводских вариантов. А вот стоимость устройства собранного самостоятельно обойдется в несколько раз дешевле, чем предлагаемые в магазинах варианты.
Желаете сэкономить? Тогда читаем пошаговую инструкцию и начинаем мастерить.
Пошаговая инструкция
Что понадобится?
Для сборки самодельного скиммера вам понадобится две пластиковые трубы (маленького и большого диаметра), крышка для трубы большей толщины, переходник для трубки, которая будет вести непосредственно к насосу, немного поролона и изоленты.

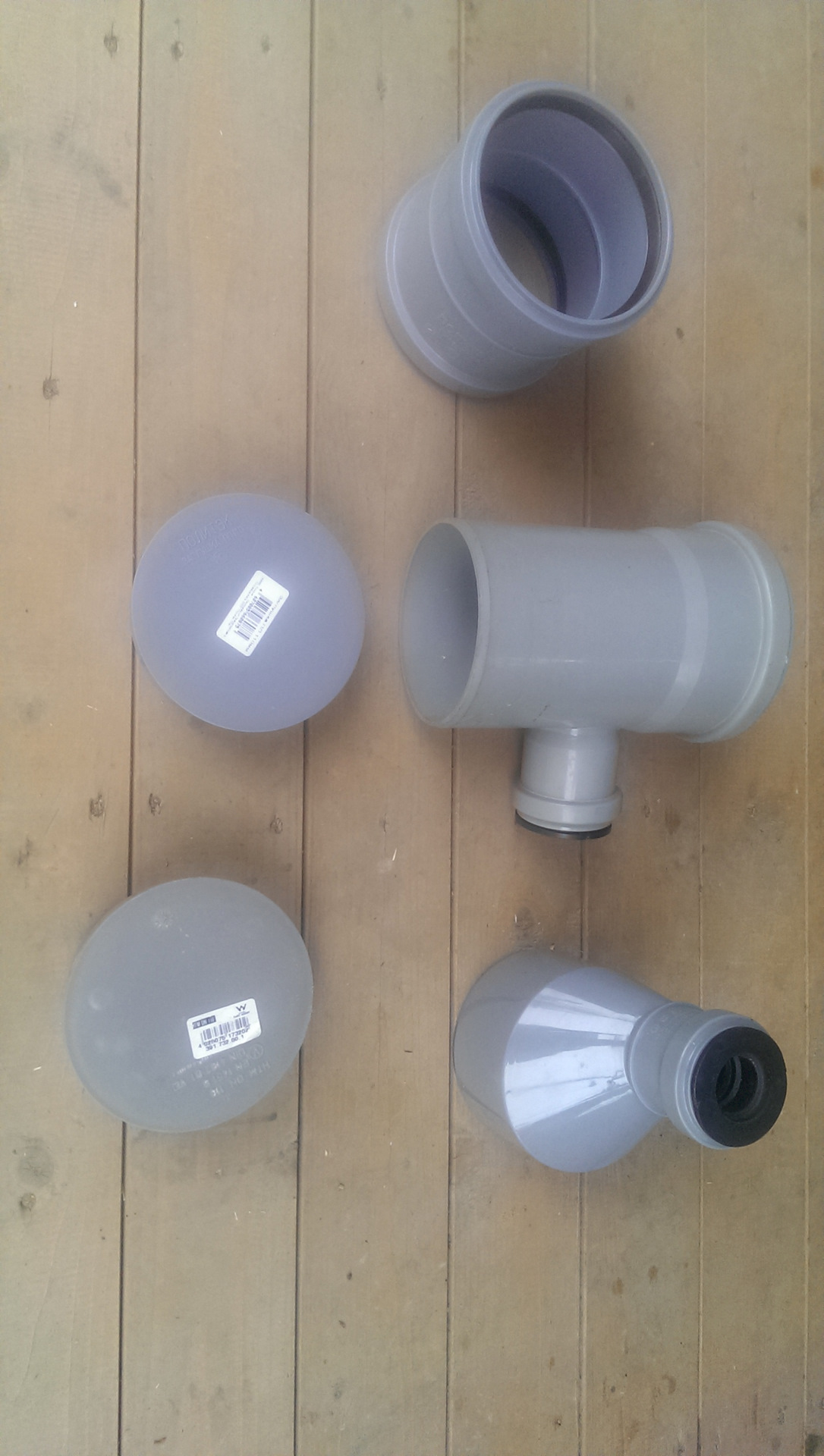

Для начала собираем все необходимое
Все необходимое обойдется нам примерно в 100-200 рублей. Возможно, что-то вы сможете найти у себя и получится сократить затраты еще больше.
Собираем поплавок
Выглядит это так
Далее помещаем крышку на середине маленькой трубы и наматываем ближе к краю поролон и закрепляем его плотно изолентой.
Делаем корпус
Корпус состоит из куска большой трубы и переходника с нее на трубу насоса. Соединяем все комплектующие, загерметизировав зазоры специальными резинками.

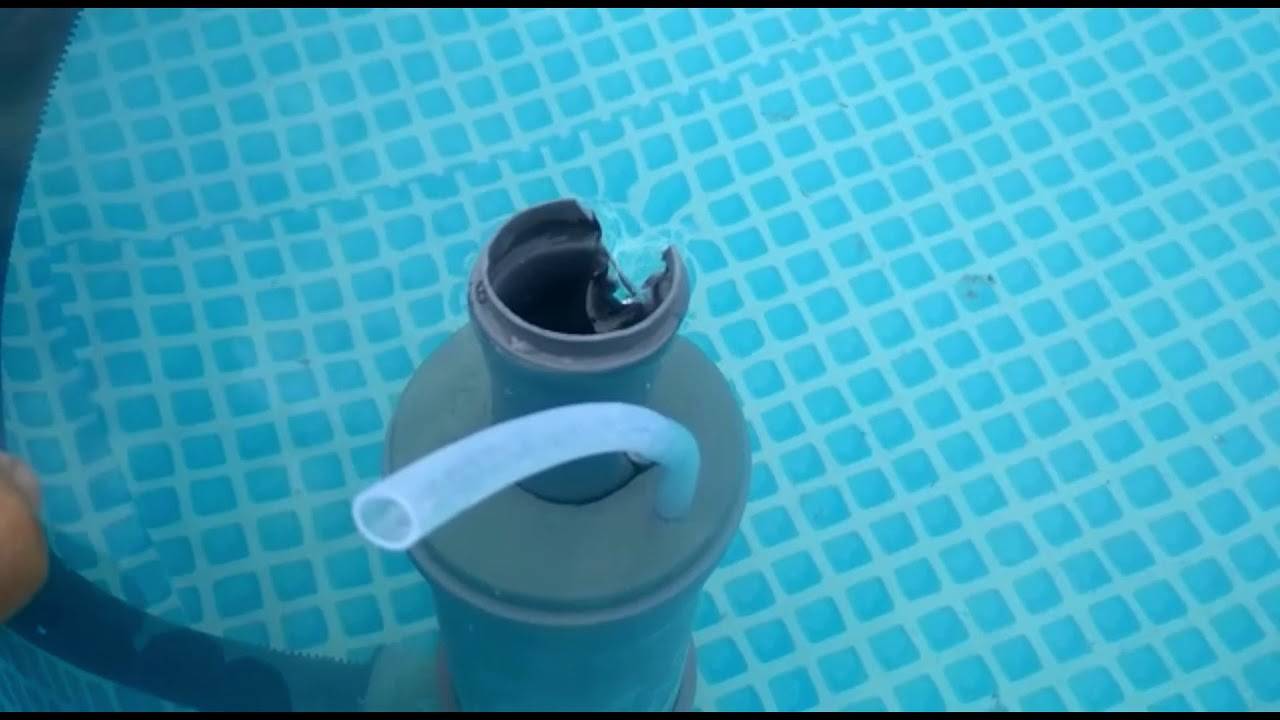

Почти готово
К переходнику подключаем гибкую трубку, которая будет отводить грязную воду к фильтру.
Подключаем к насосу и фильтру
Устройство готово к работе
Крепеж можно сделать к стене резервуара или же навесного типа. Выбор будет зависеть от ваших возможностей и типа бассейна
При должной сноровке на сбор навесного скиммера для каркасного бассейна своими руками у вас должно уйти не больше 2-х часов. Но за это время вы в несколько раз экономите и нисколько не уступаете ни в эффективности, ни в качестве собранного устройства.
Как переделать помпу
Использовать стандартное Вентури
Расположено на выходной трубе большинства современных помп. В таком случае можно получить пузырьки воздуха без переделки помпы. Но недостаток такого подключения в том, что: — пузыри получаются великоватыми — возможно, понадобится компрессор, поскольку на некоторой глубине, воздух перестанет засасываться — большой напор воды на выходе.
Использовать инжектор на входе помпы
В данном случае вероятность применения компрессора на входе маловероятна, но при использовании стандартной крыльчатки есть недостатки: — возникает шум от того что крыльчатка разбивает воздух — пузырьки крупные и их не так много — большой напор воды на выходе.
Использование инжектора на входе помпы + переделка крыльчатки
Переделать крыльчатку можно несколькими способами:
Сделать пропилы дремелем, но в данном случае мы не избавимся от шума
Сделать пропилы вдоль лопастей, нагреть строительным феном и подогнуть лопасти. Шум хоть и уменьшится, но все равно будет присутствовать
Удалить лопасти, и вместо них установить диск, к которому прикрепить энкамат (противоэрозионные гео маты). Такой вариант прост в изготовлении, дает хорошие результаты, но есть лишь один недостаток и заключается он в том, что Энкамат продается в рулонах, а нам его всего, то, надо 1 кв. дециметр.
Наиболее оптимальный вариант, это изготовить игольчатое колесо. Для этих целей можно использовать биошар, у которого срезать с одной стороны иголки и укоротить с другой. Но найти такой конструкции биошары не всегда предоставляется возможным.
Поскольку все предыдущие варианты мне не подошли, я решил изготовить игольчатый ротор с нуля. Для этих целей нам понадобится кусок ПВХ пластика толщиной 2мм. Я использовал запчасть от старого внутреннего фильтра.
Чтобы все иголки у нас были расположены симметрично (иначе помпа будет гудеть), в чертежной программе расчерчиваем на диске места под отверстия. Чертеж распечатываем и приклеиваем к заготовке, после чего в отмеченных местах сверлим отверстия под иголки. Следует учесть, что диаметр сверла должен быть чуть меньше диаметра будущих иголок, чтобы иголки с натягом вставлялись в диск.
Вырезаем заготовки по внешнему диаметру. Ничего страшного если не ровно получится, все равно необходимо будет отцентрировать диски. Для этого по центру сверлим отверстие, насаживаем диски на болт и зажимаем в дрель или сверлильный станок. Включаем дрель и на высоких оборотах подносим к краю диска острие ножа. Таким образом, мы получим ровный диск.
На старой крыльчатке удаляем лопасти, оставив пару миллиметров от корпуса. А в диске, в свою очередь делаем пропилы надфилем. Это делается для того, чтобы диск намертво сидел на корпусе крыльчатки.
Используя иглы от биошара, устанавливаем их в диск таким образом, чтобы они немного выходили с обратной стороны. Если нет биошаров, можно использовать пластиковую трубку от ушных палочек.
Когда все иглы установлены, с обратной стороны расплавляем концы паяльником, после чего зачищаем наждачкой.
После того как игольчатое колесо готово, насаживаем его на корпус крыльчатки (желательно дополнительно приклеить на супер клей), и паяльником расплавляем у основания остатки от лопастей.
Функциональные особенности скиммера
В естественных водоемах очищение воды производиться самопроизвольно за счет различных внутренних процессов, которые заставляют перемещаться водные массы.
Решить эту проблему в бассейне можно, только если на поверхности воды установить навесной скиммер.
Именно он обеспечивает для бассейна необходимую циркуляцию воды, за счет чего и происходит очищение ее верхних слоев.
Как правило, на поверхности воды по разным причинам постоянно скапливаются не только бактерии, но и различные жиры, волосы, пыль, а это является основной причиной появления вредных вирусов.
Если установить навесной скиммер, то верхний водный слой будет через это устройство попадать в фильтрующую установку для принудительной очистки, после чего уже чистая вода вернется опять в бассейн.
Кроме этого, при помощи этого агрегата при нахождении в бассейне людей будут гаситься волны.
Его основными функциями считаются не только очистка всей водной поверхности, но и прогрев воды до комфортной температуры.
Кроме этого, данное устройство можно использовать в качестве гнезда под ручной пылесос, который также используется для очистки бассейна, только от мусора уже в толще воды.
Скиммер также можно приспособить под устройство, в которое будет производиться закладка специальных химических средств, которые используются для необходимой обработки воды бассейна.
Данное устройство имеет широкие функциональные возможности и должно быть установлено в любом водоеме искусственного типа.
Оно имеет достаточно простое устройство и может быть без особых проблем собрано своими руками.
Принцип работы – устройство и правила эксплуатации
Как уже говорилось ранее, скиммер для бассейна бывает навесным и встроенным. Оба варианта применяются на практике для открытого резервуара, здесь все зависит от целей и конструктивных особенностей. Для стационарных бассейнов предпочтительней использовать встроенные скиммеры вдоль всей линии борта, а вот для надувных и каркасных типов – более простое навесное оборудование. Такие конструкции достаточно легко снимаются и монтируются, не требуют больших финансовых затрат. Однако бывают и исключения, когда стационарный бассейн установлен без системы очистки. В этом случае для удаления крупных частиц мусора целесообразно применять навесную фильтрацию по типу скиммера.
Встроенный скиммер представляет собой квадратный или прямоугольный бак, сделанный из пластика или нержавеющей стали
Встроенный скиммер представляет собой квадратный или прямоугольный бак, сделанный из пластика или нержавеющей стали. К баку подключается трубопровод, через него проходит забор грязной и выдача чистой воды в бассейн. На передней панели располагается окошко, в котором находится плавающая заслонка. Как работает встроенный скиммер? Вода с частицами мусора проходит через окошко в бак. Благодаря заслонке в фильтровый резервуар попадает только та вода, в которой присутствует мусор. При попадании в бак происходит фильтрация воды. Скопления грубых частиц задерживаются специальным фильтром, вода отправляется на прогрев и уже очищенной возвращается в бассейн. А если вы хотите провести не только поверхностную, но и глубинную чистку бассейна, советуем дополнительно подсоединить к разъему гидропылесос.
Теперь рассмотрим работу простейшего навесного скиммера с сетчатой ловушкой. Такая конструкция также предназначена для поверхностной чистки воды от скопления крупного и мелкого мусора, но в отличие от встроенного варианта она крепится на бортик. В комплекте идут два крепежа для монтажа системы на надувной и каркасный бассейн. Внешний вид конструкции напоминает широкий пластиковый стакан, внутри которого находится сетчатое ведерко. Именно оно задерживает мусор, по мере загрязнения колба легко вытягивается и промывается водой. Сверху ведерка находится поплавок, обеспечивающий втягивание воды с мусор в очистительный фильтр. На навесном скиммере находится специальный регулятор, благодаря которому вы можете зафиксировать конструкцию на нужной высоте относительно уровня воды в бассейне. Гофрированный шланг подсоединяется при помощи переходника к фильтр-насосу.
Скиммер в открытом бассейне устанавливайте со стороны с большим порывом ветра. Благодаря течению вода с мусором будет быстрее заходить в систему и проходить чистку. В бассейнах закрытого типа размещаем встроенные скиммеры равномерно по всему периметру. Среди дополнительных функций скиммера можно выделить дезинфекцию воды при помощи химических реагентов, а также гашение волн при купании группы людей в бассейне.
Как удалить нефтепродукты с водной поверхности при помощи скиммеров?
Для нефтесбора существует несколько разных методик, в которых применяются различные виды таких устройств:
- метод адгезии.
- пороговый метод;
- метод, подразумевающий применение скиммеров циклонного типа;
- вакуумный способ.
Рассмотрим эти способы поподробнее.
Адгезивная очистка
Нефть и её продукты её переработки хорошо прилипают к так называемым олеофильным поверхностям. Применение этой методики подразумевает использование олеофильных скиммеров, которые оснащаются вращающимися дисками, щеточным оборудованием или лентами, находящимися в постоянном вращении (ленточные устройства).
Читать также: Как работает плотномер для нефтепродуктов?
К ним прилипают нефть и нефтепродукты, а затем они удаляются механическими способами. Устройства такого типа вместе с нефтепродуктами забирают и небольшие объёмы воды, для них не важен сорт нефтепродукта, их модно применять на мелководье, в затонах и стоячих водоемах с густой подводной растительностью.
Пороговая методика
Применение этого способа нефтесбора подразумевает использование так называемых пороговых устройств, принцип работы которых заключается в следующем: тонкий поверхностный слой воды с нефтяными загрязнениями протекает через порог; после его прохождения вода и нефтепродукты разделяются; вторые попадают в специальную емкость , откуда впоследствии их и удаляют. Пороговые скиммеры отличаются простотой обслуживания и высокой степенью надежности, а также долгим сроком бесперебойной работы.
Скиммеры-циклоны
В таких устройствах искусственно создается водоворот, который в центральной части сопровождается понижением уровня. Здесь и происходит выкачивание нефтяных загрязнений. Устройства циклонного типа используются для нефтесбора с водной поверхности в ходе ликвидации последствий аварий, которые происходят, например, в местах перехода магистральных нефтепроводов через судоходные реки. Сборка циклонные скиммеров на предприятиях изготовителях проходит очень скрупулезно и тщательно, поскольку быстрый нефтесбор с помощью эффекта циклона требует высокого качества используемого оборудования.
Вакуумная методика
Этот способ базируется на метод на всасывании загрязненного верхнего слоя водной поверхности с последующим отделением от него нефтяных загрязнений. Принцип работы такого вакуумного устройства заключается в следующем: при помощи вакуумного насоса в резервуаре-отстойнике создаётся вакуум, действие которого приводит к тому, что нефтяная плёнка вместе с водой засасывается в нефтесборщик; после этого водно-нефтяная смесь отстаивается, а затем воду вновь возвращают в водоем, а отстоявшиеся нефтепродукты сливаются в специальные ёмкости.
Скиммер с щеточными конвейерами
Разновидностями этого типа устройств являются ручные щеточные скиммеры, предназначенные для удаления тяжелых и вязких нефтяных загрязнений с твердых поверхностей, а также для очистки береговой полосы и для ликвидации загрязнений в труднодоступных местах.
Читать также:
Как осуществляется сепарация нефти?
Установка донного слива в бетонный бассейн
Закладные для бассейна из нержавейки или пластика так называются потому, что они монтируются (закладываются) в чашу бассейна на этапе ее заливки. Они нужны для обеспечения циркуляции воды, водоснабжения, сбора мусора и других действий.

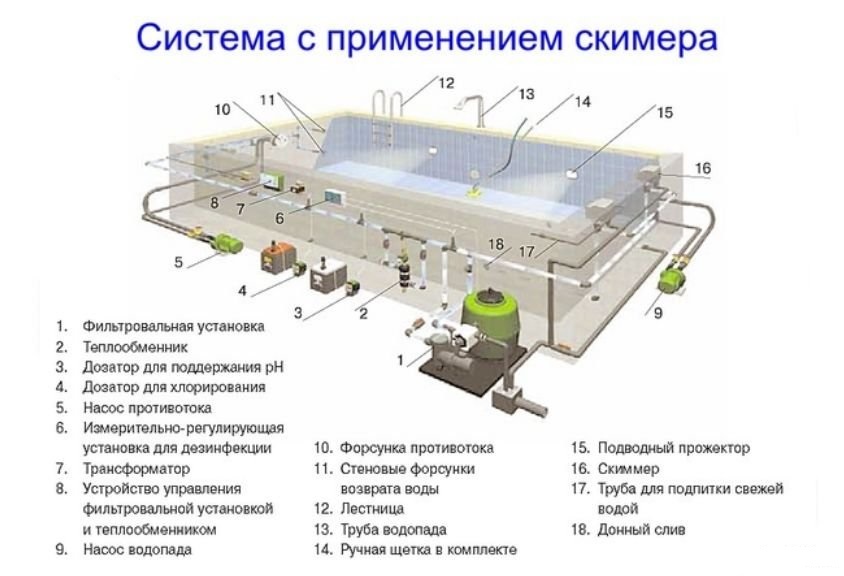

Системы водоочистки бассейнов
Есть два вида водоочистных систем. При скиммерной, верхний слой воды, через форсунки в стенах, убирается, попадает на скиммеры для бассейна (водозаборный узел), после чего насос перекачивает эту воду на фильтр.
При переливной, вода, через форсунки в стенах или в дне, подается в водоем.
Она вытесняет верхний, грязный слой, в переливные лотки.
Затем удаленная вода самотеком по желобам попадает в бак, после чего насосом подается на фильтр.
Закладные для бассейна
Закладные для бассейна из нержавейки или пластика включают в себя узлы и детали различного назначения:
- Скиммеры стандартные или широкие.
- Форсунки донные или стеновые форсунки.
- Водозаборы обычные или антивихревые.
- Донные сливы.
- Регуляторы уровня воды.
- Проходные трубы и другие.
Эти элементы искусственных водоемов производят многие фирмы. В нашей стране особым спросом пользуется продукция следующих отечественных и зарубежных производителей:
- Закладные из нержавеющей стали: Акватехника (Россия), Pahlen (Швеция), Аква Сектор (Россия).
- Закладные из пластика: Kripsol (Испания), (Испания), Emaux (КНР), МТН (Германия), Waterpik (Канада).
Товары перечисленных выше фирм выпускаются в широком ассортименте и охватывают практически весь перечень закладных деталей для бассейнов.
Форсунка донная и стеновая
Донная форсунка для бассейна ставится при переливной системе очистки или большой глубине водоема. Выполняется из нержавейки, пластика, бронзы или никеля.
Их различают по установке (под лайнер либо под плитку) и пропускной способности. Они могут быть прямоточные, рассеивающие и комбинированные.
Есть регулируемые устройства.
Форсунка донная из нержавеющей стали от Аква Сектор стоит от 2,4 до 3,3 тыс. руб.
Аква-Техника предлагает товар по аналогичным ценам: от 2,4 до 3,4 тыс. руб.
У Pahlen верхняя планка несколько выше, от 2,4 до 7,6 тыс. руб. В ассортименте все модели.
Цены Astral колеблются в пределах от 0,45 до 7,0 тыс. руб. Emaux – от 0,3 до 0,5 тыс. руб.
В каталоге изделия для бетонных бассейнов и под пленку (универсальные).
Стеновая форсунка для пленочного и бетонного бассейна может быть всасывающей или подающей. К первым подключается вакуумный пылесос. Через вторые поступает очищенная вода.
Может быть пластиковой, бронзовой, из никеля или из нержавеющей стали. Она предназначена для чаши с отделкой под пленку или под плитку/мозаику. Средняя производительность – около 5 куб. м. в час.
Пластиковая стеновая форсунка Kripsol под плитку или универсальная (под пленку) стоит от 0,4 до 0,7 тыс. руб. Пропускная способность – до 14 куб. м. в час.
Waterpik реализует стеновые форсунки для сборных бассейнов от 0,2 до 0,9 тыс. руб.
Донный слив
Круглый или квадратный донный слив нужен для забора грязной воды либо опорожнения бассейна.
Рекомендуется выпускать через него около 30% воды, остальное – на скиммеры. Это устройство бывает обыкновенным или антивихревым. Устанавливается в наиболее глубоком месте.
Чаще всего донный слив производят из ПВХ-пластика или нержавеющей стали.
Может быть под пленку или под бетон, обычный либо антивихревой. Подключение: боковое или нижнее.
Донный слив из пластика от испанской Kripsol универсальный или под плитку стоит от 1,2 до 1,7 тыс. руб. Astral для бетонного бассейна стоит от 1,8 до 3,0 тыс. руб.
Emaux продает от 0,6 до 3,7 тыс. руб.
Регулятор уровня воды
Это устройство отслеживает уровень воды и, при его понижении до заданной отметки, из-за испарения, выплескивания, обратного промыва и т.д., обеспечивает долив.
Трубы прохода
Такие детали ставятся для упрощения монтажа закладных и лучшей гидроизоляции.
Закладные для бассейна ставятся на весь эксплуатационный срок бассейна, поэтому они должны успешно противостоять агрессивным химикатам, УФ-излучению, температурным перепадам и повышенному уровню pH.
