Характеристики водяного насоса для отопления
Самой эффективной системой для обогрева дома считается водяное отопление. Значительную роль в его качественном функционировании играет водяной насос для отопления.
Если планируется отопить современные дома или сооружения квадратурой более 100 м2, то без насоса обойтись будет просто невозможно, так как мощности от обогрева здания системой с естественным циклом будет недостаточно. Чтобы исправить ситуацию, можно соорудить конструкцию обогрева с трубами гораздо большего диаметра или же ввести в уже имеющуюся схему водяной насос с циркуляционными функциями.
Это значительно повысит коэффициент полезного действия всей отопительной системы, а также даст возможность наслаждаться комфортным микроклиматом внутри помещения.
Советы по подбору водяного насоса
Водяной насос для отопления необходимо выбирать с учетом конструктивных и технологических особенностей дома или сооружения.
Для этого рекомендуется просчитать количество тепла, необходимое в каждом конкретном помещении здания
Подобные расчеты производят теплотехники, берущие во внимание массу важных факторов:
- качество утепления крыши, полов;
- особенности вентиляционной схемы;
- характеристики окон;
- материал, из которого выполнены стены;
- климатические особенности региона.
В результате будет получено значение теплоносителя, измеряемое в м3/час.
Также нельзя оставлять без внимания такой параметр, как уровень напора, определяющий сумму сопротивления гидравлики всей отопительной системы. Этот показатель должен варьироваться в пределах от 2 до 4 м. рт. столба.
Параметр производительности насоса определяется тем, как разность температуры жидкости, циркулирующей в обратном и подающем трубопроводах, влияет на мощность источника тепла.
Следует быть особо внимательными, если оборудование решено внедрить в уже существующую схему обогрева дома. Тогда целесообразно приобрести те циркуляционные насосы, которые кроме бесшумности и экономической выгоды обладают возможностью автоматической регулировки в случае изменений условий работы отопительной системы.
Для чего нужен циркуляционный насос в системе отопления
В общем-то, о назначении насоса говорит само название «циркуляционный»: он нужен для создания циркуляции (движения) теплоносителя в системе отопления. Циркуляция воды в системах отопления может быть естественной и принудительной. Для систем первого типа перекачивающее оборудование не нужно, оно применяется только во-вторых. Насосы обеспечивают более быструю циркуляцию теплоносителя по трубам, что в результате дает экономию ресурсов. Владельцы домов с такими системами платят за отопление на 20-30% меньше. Это происходит потому, что температура теплоносителя, поступающего в отопительный котел, остается высокой. Его приходится меньше подогревать, благодаря чему снижается расход ресурсов и нагрузка на отопительное оборудование.
Особенности агрегата
Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.
Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.
Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:
- в традиционных радиаторных системах;
- при обустройстве водяного тёплого пола;
- в геотермальных системах;
- при организации горячего водоснабжения коттеджей и дач.
В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром. Кроме этого прибор имеет следующие преимущества:
БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.
- быстрота нагревания помещения;
- котёл можно установить в любое подходящее место;
- потери теплоносителя и воздушные пробки сведены к минимуму;
- за счёт термореле обеспечивается автоматическое управление температурными режимами;
- затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
- поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.
Критерии выбора циркулярных насосов
Приняв во внимание описанные выше особенности, потребителю при выборе нужного ему оборудования стоит уделить внимание:
Производительность
Этот показатель рассчитывается при минимальном уровне загруженности системы напрямую связан с несколькими параметрами, которые можно объединить в единой расчётной формуле: Производительность = Q. (1,16 х ДТ)
измеряется в кг/ч.
Каждый показатель нуждается в пояснении:
- Q – потребляемое помещением тепло. Учитывается в ваттах (Вт). Для каждого типа помещения СНиПами определены свои нормы такого потребления. Показатель зависит от региона нахождения и типа здания. Например, в Европе на обогрев 1 м² частного дома выделено 100 Вт, а многоквартирного – 70 Вт. Для стран бывшего СНГ действуют нормы, установленные в 1986 году, которые составляют:— 173 – 177 Вт на кв. м. в строениях до трёх этажей;— 97 – 101 Вт на кв. м. в зданиях, имеющих больше 3-х этажей.
- 1,16 – показатель теплоёмкости воды. Для других жидкостей это число другое.
- ДТ – разница температурных величин обратной и подающей ветви трубопровода.
Выбор насоса по мощности:
Эта характеристика показывает возможность аппарата преодолевать сопротивление:
- трубопровода;
- запорной системы;
- фитингов;
- приборов;
- перепадов высоты.
Для расчёта показателя берётся формула:
Напор = (R х l + Z)/p х g
В ней : R – значение сопротивления прямой трубы, измеряется в Па/м; I – длина всей системы, показывается в метрах; Z – сопротивление фитингов, обозначается в Па P – плотность теплоносителя, приводится в кг. на м. куб.; g – ускорение свободного падения, который указывается в м/кв. с.
Конечное число напора насоса учитывается в метрах . Установленные в конкретных зданиях системы отопления не могут быть точно вымерены на предмет указанных значений, поэтому при вычислении берутся усреднённые значения:R = 100 – 150 ПА на метр;Z = 30% от значения R. Последний показатель может быть увеличен за счёт наличия в системе:
- терморегулирующего вентиля, который увеличит число на 70%;
- трёхходового смесителя, дающего увеличение до 20%.
При расчёте напора рекомендуется пользоваться ещё одной формулой, в которой напор равен:
R х l х ZF Последние две буквы (ZF) определяют коэффициент запаса контура, который на неоснащённой дополнительными устройствами.
- Базовый коэффициент запаса контура равен 1,3.
- Если есть терморегулирующий вентиль, то значение ZF составляет 2,2.
- При добавлении трёхходового смесителя берётся показатель 2,6.
Этот показатель существенно упрощает вычисления.
Видео инструкция по расчёту необходимого напора и объёмной подачи:
На что обратить внимание
Есть некоторые особенности, которые следует учитывать при подборе подходящей модели.
Параметры теплоносителя
Давление и температура воды в подающем трубопроводе. Чем больше эти два значения, тем более качественные материалы применены при его сборке. Максимальные значения: P – 10 бар, t – 110°С. Агрегаты с более низкими параметрами не стоят вашего внимания.
Вид присоединения и диаметр
Сечения входного и выходного патрубков должны соответствовать диаметру трубопровода. Заниженное сечение приведет к возникновению повышенного сопротивления воды в устройстве. Соответственно с перегрузом будет работать двигатель, паспортного напора и производительности добиться не удастся. С диаметром патрубков больше сечения трубопровода, мощность агрегата будет расходоваться впустую. Снижается КПД, увеличивается потребление электроэнергии. Первая цифра маркировки насоса указывает сечение в миллиметрах, вторая – напор в дециметрах или метрах.
Производитель
Предпочтение всегда отдается проверенным, ответственным производителям, таким как Grundfos, Wilo и т.п. Определить насколько ответственен производитель, можно по маркировке. Здесь всегда, кроме наименования бренда, будут указаны технические характеристики: диаметр, напор, монтажная длина корпуса.
Защита
Международным стандартом определяются классы защиты электрооборудования от пыли и влаги. Принято обозначение IP и две цифры. Первая указывает степень защищенности от пыли, вторая – от проникновения влаги. Например, оборудование с IP20 может эксплуатироваться только в сухом помещении, IP23 – разрешается монтировать в неотапливаемом здании, IP44 можно устанавливать на улице, под козырьками, навесами, вне зоны прямого попадания осадков. Выбирайте насос с IP побольше, не ошибетесь.
Циркуляционные насосы для отопления Grundfos
Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:
- нерегулируемые (серия UPS);
- регулируемые (серия ALPHA).

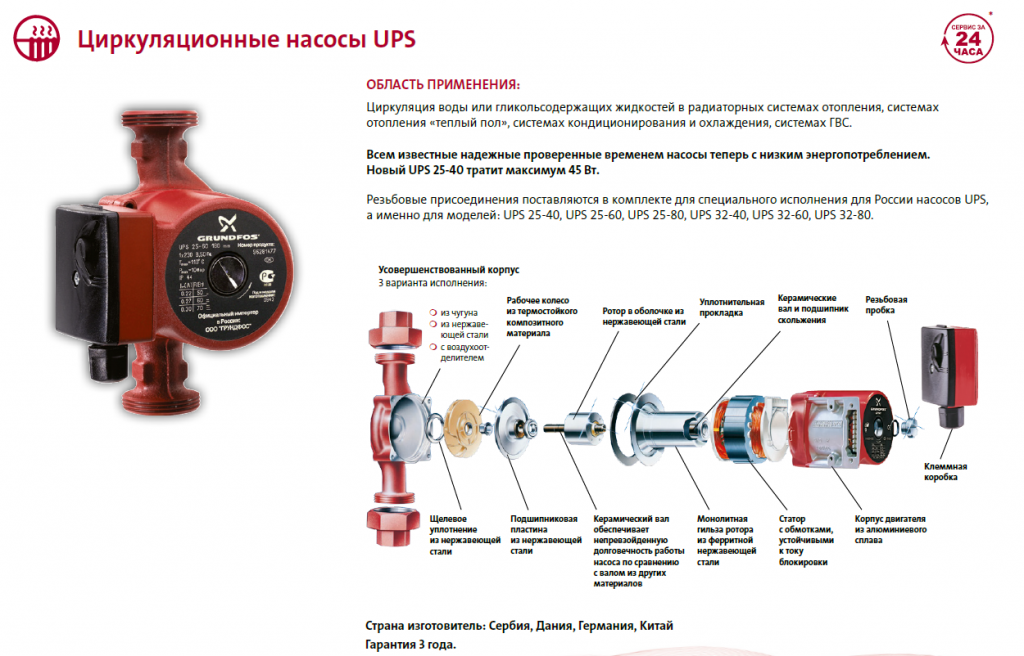

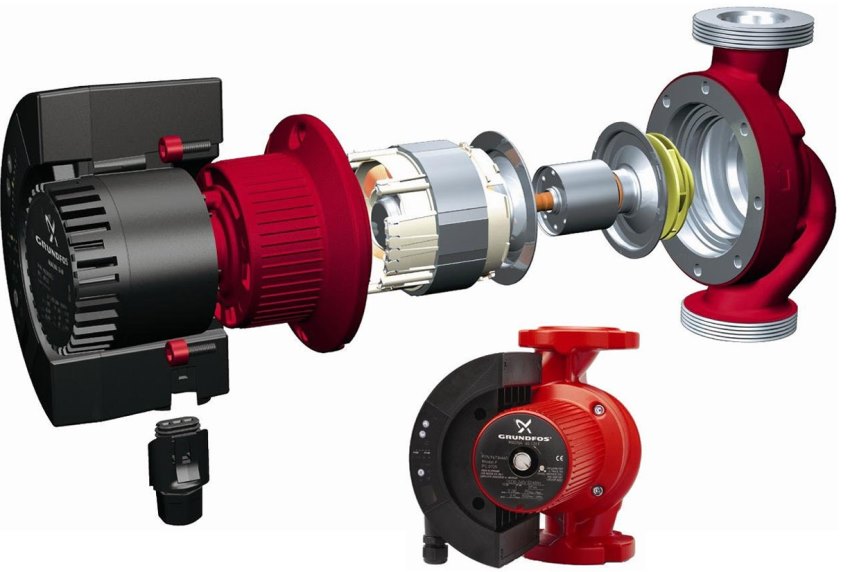

Циркуляционный насос Grundfos в разобранном виде
Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.
Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.
- UPS 25-40/60/80;
- UPS 32-40/60/80.
Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м
Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.
Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.
Статья по теме:
Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.

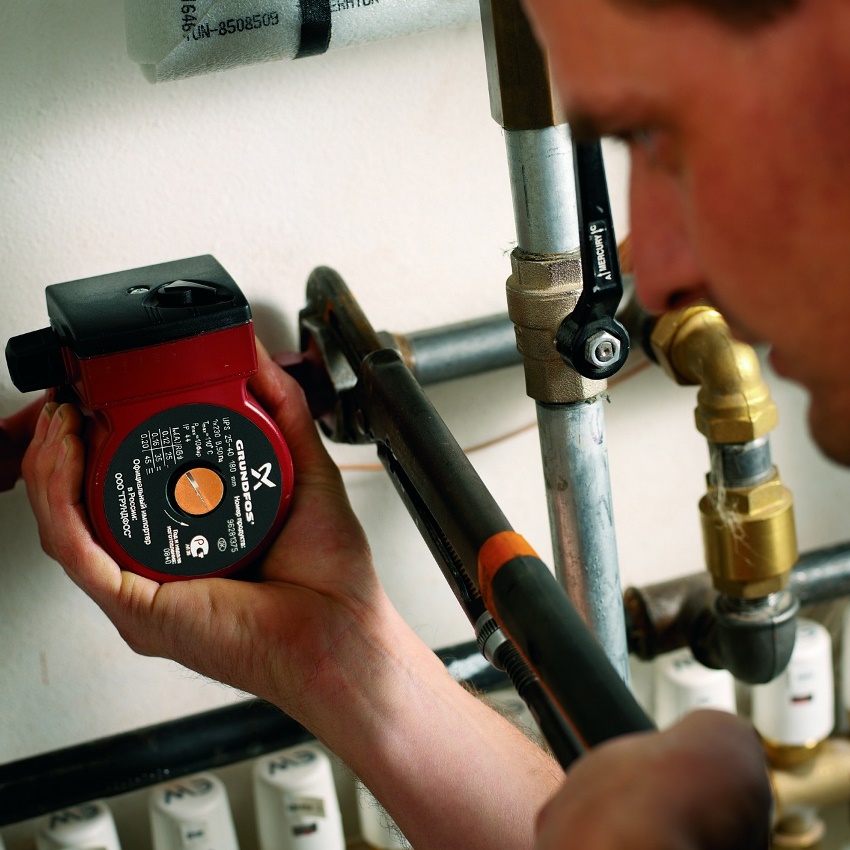

На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики
Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA
Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:
- ALPHA2 L;
- ALPHA2;
- ALPHA3.
ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

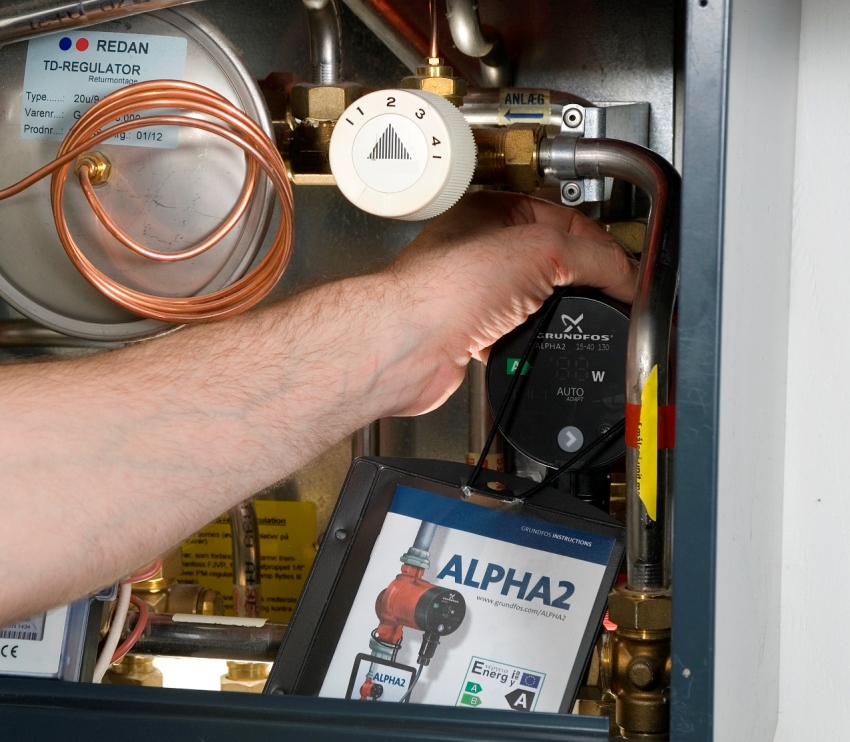

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов
ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.
Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

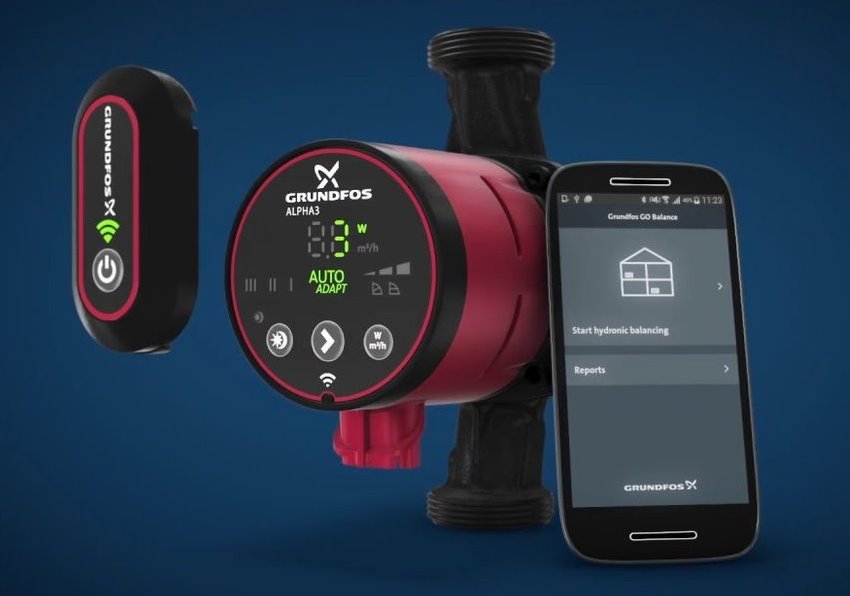

Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон
ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.
При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон
Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).
Циркуляционный насос DAB VA 65/180
Следующем в наш топ циркуляционных насосов попала модель, которая ничуть не уступает другим, а уж тем более в соотношении ценакачество. Под прочным чугунным корпусом скрыт надежный электродвигатель, перекачивающий 3 куб. м/ч и имеющий три режима работы. Вал насоса изготавливается из устойчивой к вибрации керамики, что предотвращает заклинивание при долгом простое. Эксплуатация прибора не требует внимания, но на случай неполадок есть функция аварийного отключения и клапан для слива воды. Катафорезное покрытие насоса исключает отслаивание краски и засорения механизмов.
Циркуляционный насос DAB VA 65/180
Достоинства:
- срок службы насоса более 5 лет
- вал не блокируется при долгом простое
- отличный баланс качества и цены
Недостатки:
только горизонтальная установка насоса
Для чего нужен циркуляционный насос
Большинство потребителей услуг теплоснабжения, проживающих на верхних этажах высотных зданий, знакомы с проблемой холодных батарей. Ее причиной является отсутствие необходимого давления. Ведь если нет циркуляционного насоса, то теплоноситель двигается по трубопроводу очень медленно и в результате остывает на нижних этажах
Именно поэтому важно правильно сделать расчет мощности циркуляционного насоса для каждой конкретной системы отопления
С аналогичной ситуацией нередко сталкиваются хозяева частных домовладений – в наиболее отдаленной части отопительной конструкции радиаторы намного холоднее, чем в начальной точке. Оптимальным решением в данном случае специалисты считают монтаж циркуляционного насоса.
Безусловно, в небольших по площади загородных домах отопительные системы с естественной циркуляцией теплоносителей достаточно эффективны. Но и тут не помешает подумать о приобретении циркуляционного насоса, который при правильной настройке его работы позволит существенно сократить затраты на обогрев помещений.
Эксперты отмечают, что циркуляционный насос – это прибор, состоящий из мотора с ротором, погруженным в теплоноситель. Принцип его работы заключается в следующем: вращаясь, ротор заставляет нагретую до определенной температуры жидкость двигаться по системе отопления с заданной скоростью, в результате чего создается нужное давление. Насосы могут функционировать в разных режимах. Если сделать установку циркуляционного насоса в системе отопления на максимальную работу, дом, остывший в отсутствие хозяев, прогреть можно очень быстро. Затем потребители, восстановив настройки, получают при минимальных затратах необходимое количество тепла.

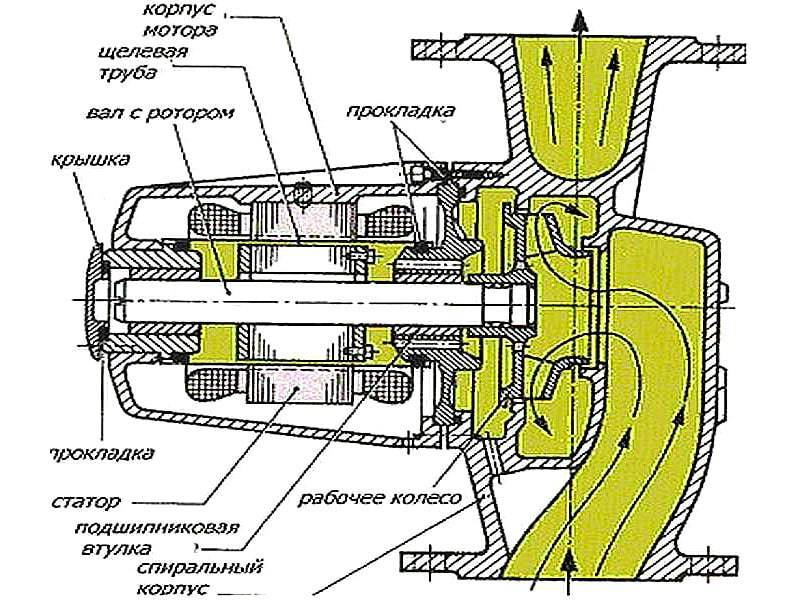

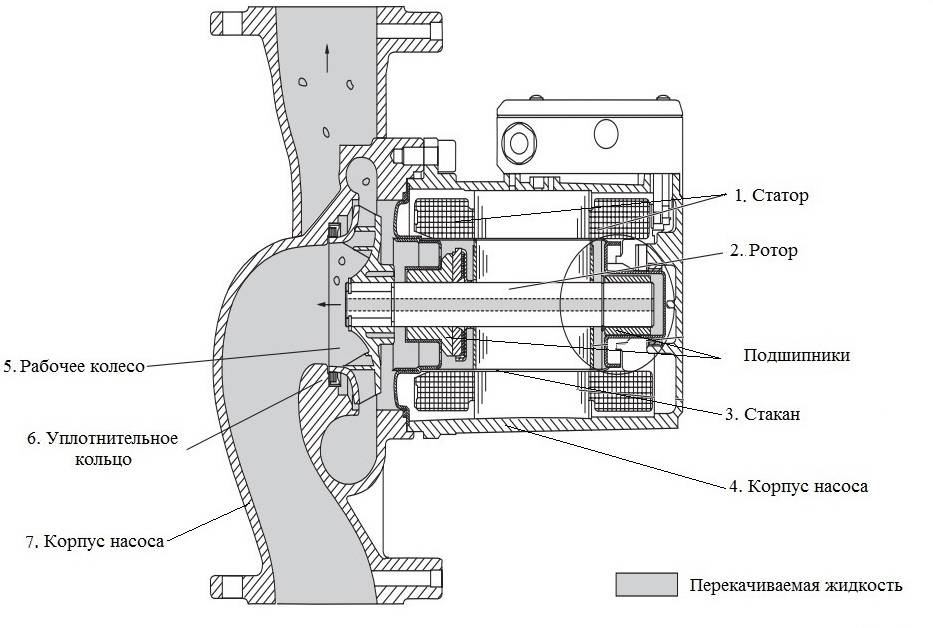

Устройство циркуляционного насоса для отопления
Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.
- В основные конструкционные узлы входят:
- корпус;
- ротор, передающий вращение от вала двигателя блоку турбины;
- крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
- средства уплотнения, изоляции от воды или теплоносителя;
- основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.
Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.
Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.
Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.
Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.
Виды циркуляционных насосов
В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.
- Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
- «сухого» типа (с сухим ротором);
- «влажного» типа (с влажным ротором).
Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.
Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

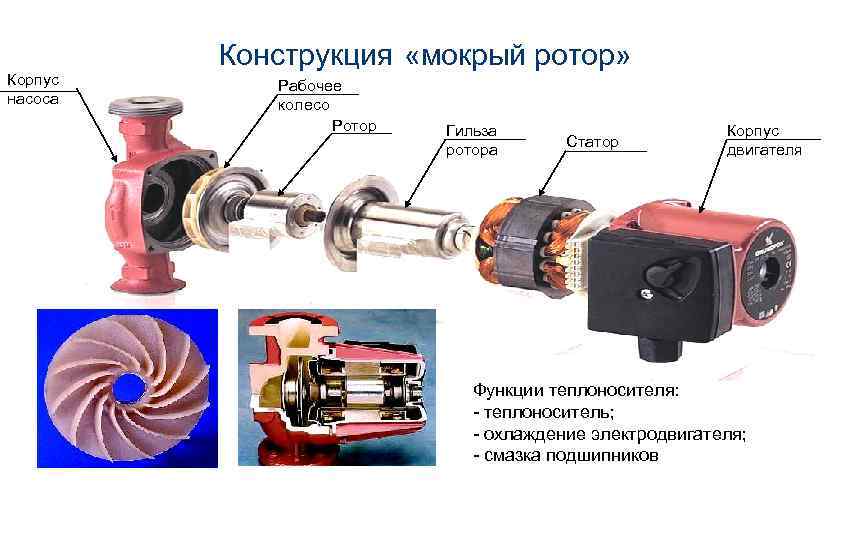

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.
Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.
Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.
Повысительный насос для отопления
Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.
Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен
Циркуляционный насос Leberg GRS 25/4 (180 мм)
Бесшумной работой отличается норвежский циркуляционный насос Leberg GRS 25/4 (180 мм). Хоть он и собран в Китае, но, ни у экспертов, ни у потребителей нет претензий к качеству. Прибор достаточно экономно расходует электроэнергию (88 Вт), сделан он надежно, о чем свидетельствует чугунный корпус и графитовый подшипник. При этом насосы циркуляционные этой модели весят всего 2,5 кг. Помпа проигрывает лидеру рейтинга в таких компонентах, как максимальный напор (4 м) и пропускная способность (3 куб. м/ч). Через насос может циркулировать теплоноситель с температурой от -10 до +110°С.
Циркуляционный насос GRS 25/4 (180 мм) (88 Вт)
Достоинства:
- приемлемая цена
- бесшумная работа
- экономичность
- надежность насоса
- долговечность
Недостатки:
скромная производительность
Расчет рабочего давления в контуре
Видео
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
P – величина давления;
R – сопротивление потоку для прямых участков трубопровода;
L – общая длина
Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
р – величина плотности теплоносителя при рабочей температуре;
q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Видео
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Видео
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.
Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
Расчет производительности
Одним из контрольных параметров является производительность насосного оборудования, которая рассчитывается из соотношения:
– количество тепловой энергии, потребляемой в конкретным помещении;
— величина производительности насосного устройства;
– удельная теплоемкость, если как теплоноситель применяется вода, для других видов (трансформаторное масло, антифриз и др.) применяются соответствующие данные;
— разность температуры между прямыми и обратными ветвями отопительной системы, которая может составлять:
- 20оС – при нормальной системе отопления жилых площадей;
- 10оС – уровень температуры на нежилых площадях с низкотемпературным отоплением;
- 5оС – температура теплового носителя в системе теплого пола.
Насос циркуляционный GRUNDFOS ALPHA
Приведем пример расчета: площадь отапливаемого помещения составляет 200 квадратных метров, следовательно, чтобы его обогреть понадобятся затраты энергии в 20000 Вт. Помещение оснащено нормальной системой отопления с разностью температур 20оС. Используя эти числовые значения в приведенной формуле, получаем:
20000/(1,16 х 20) = 862 кг/час,
перерасчет в привычные величины дает результат
862 / 971,8 = 0,887 м3/час.
Для отопления указанного помещения понадобится насос с производительностью не менее 0,9 м3/час. Этот показатель нужно искать в паспорте.
Для расчета этой характеристики можно применить и такую формулу:
G = 3,6Q/(c x dT) кг/час, где
с – удельная теплоемкость носителя, применяемого в отоплении.
Проше всего выбрать насос, если уже известна мощность котла. В этом случае можно применить соотношение:
Q = N x dT, где
Q – производительность агрегата;
N – мощность котла;
dT – разность температур на выходе из котла и на обратке.

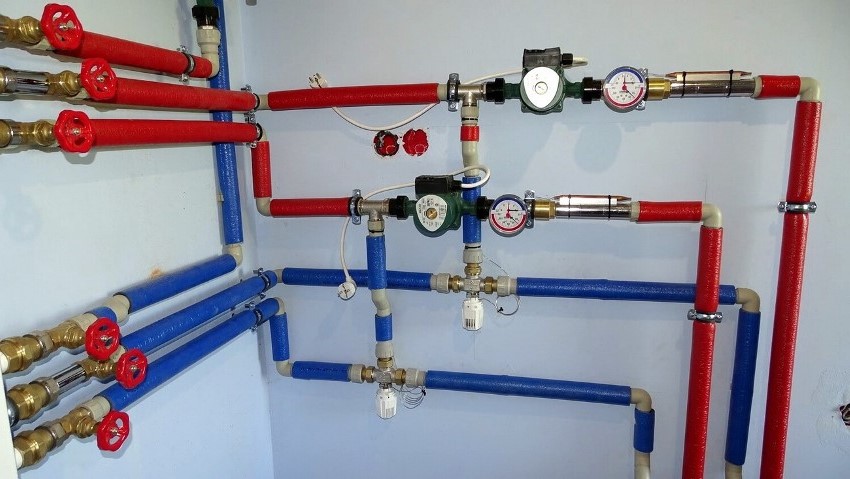

На представленном выше фото показано правильное подключение агрегата для системы отопления с использованием байпаса. Такое размещение позволяет пустить поток жидкости обходным путем при необходимости производства ремонтных работ или замены насоса без остановки функционирования отопительной системы. Смотрите как сделать отопление в честном доме самостоятельно.
Критерии подбора
Для того, чтобы подобрать насос отопления, а правильный выбор важен, необходимо принимать во внимание:
- Количество тепловой энергии, потребной для прогрева всех помещений частного домовладения и поддержания потребной температуры для обеспечения комфорта находящихся в нем людей. К ним относятся: кубический объем всех комнат, число входных дверей, количество и площадь окон, в том числе и степень их теплоизоляции, наличие и характерные особенности чердака и подвала, личностные предпочтения всех членов семьи и так далее.
- Климатические условия местности, в которой вы проживаете: минимальная температура воздуха, направление и сила ветра и другие факторы.
- Конструкционные особенности дома. К ним относятся толщина стен и степень их утепления, материалы, использованные при строительстве здания, наличие и схема вентиляции, структура перекрытий и полов и другие факторы.
Помимо вышеперечисленных общих параметров для того, чтобы правильно подобрать насос отопления системы отопления, необходимо принимать во внимание индивидуальные характеристики вашей системы обогрева частного домовладения:
- Гидравлические характеристики системы обогрева дома, к примеру, ее гидравлическое сопротивление или необходимое количество проходящей рабочей среды через трубы в единицу времени.
- Поперечное сечение подключаемых к нагревательному агрегату трубопроводов. При обустройстве индивидуальных систем отопления наиболее часто используются трубы диаметром 25 мм (1 дюйм) или 32 мм (1 ¼ дюйма). Определить диаметр можно исходя из монтажной схемы системы отопления или путем прямого замера внутреннего диаметра соединительных патрубков.
- Монтажную высоту. Она определяется сравнением данных непосредственно из паспорта циркуляционного насоса и путем замера свободного пространства в месте установки механизма. Этот параметр может быть равен 130 или 180 мм, в зависимости от модели агрегата.
- Производительность насоса. Она может быть взята как из паспорта агрегата или рассчитана по формуле Q=N/(C*(T2-T1)), где:
- Q – производительность механизма;
- N – если вы планируете установить лишь один насос, то этот показатель равен мощности нагревательной установки (кВт);
- C – показатель теплопроводности рабочей среды, к примеру, для воды он равен 1163 Вт/(1куб.м*˚C);
- T2 – максимальна температура рабочей среды на выходе из нагревательной установки. Рекомендуется брать максимальные показатели котла;
- T1 – температура рабочей среды на обратке, то есть при входе в теплообменник котла. Рекомендуется брать показатели 50 – 60 ˚C.
- Высота подачи циркуляционного насоса. Для «грубого» определения этой характеристики можно исходить из замера протяженности длины циркуляционного контура из расчета 10 м контура необходимо компенсировать высотой подачи насоса 0,6 м высоты. Если циркуляционный контур со всеми его углами и поворотами составляет 150 м, то вам нужен агрегат, способный обеспечить высоту подачи 150/10*0,6=9 м. Для более точного определения этой характеристики нужно использовать формулу P=R*L*FZ,
- P – потеря давления, которую циркуляционный насос должен компенсировать (Па);
- R – потери давления, связанные с сопротивлением трения теплоносителя (Па-м). В среднем они равны 15 мм на 1 погонный метр магистрали;
- L – протяженность труб с одинаковым поперечным сечением;
- FZ – поправочный коэффициент, учитывающий гидравлическое сопротивление элементов системы отопления (котел, вентили, радиаторы и так далее). При отсутствии термостатического вентиля он равен 1,3, при его наличии – 2,2.
Принцип работы
Преимущество такого типа обогрева помещений заключается в том, что все комнаты в доме отапливаются гораздо быстрее, эффективнее и равномернее, чем при работе системы с естественной циркуляцией.
Являясь одним из самых важных компонентов отопительной схемы и системы подачи горячей воды, насос служит для обеспечения циркуляции жидкости, нагретой с помощью котла и идущей по трубам к радиаторам, чтобы отдать тепло, а затем снова возвратиться к котлу.
Как устроен водяной насос
Схема агрегата состоит из следующих комплектующих:
- Крыльчатка (колесо с лопастями, расположенное на роторном вале).
- Ротор (керамический или стальной), который вращается за счет работы электрического двигателя.
- Корпус, изготовленный из сплавов, исключающих коррозию: бронза, латунь, сталь, алюминий или чугун.
- Патрубки (входной и выходной).
Всасывание воды происходит благодаря снижению давления на входном патрубке. Крыльчатка вращается и вырабатывает центробежную силу. Это способствует компрессии, возникающей на патрубке, в результате чего тепло начинает нагнетаться в систему отопления, конкретнее – в трубопровод.

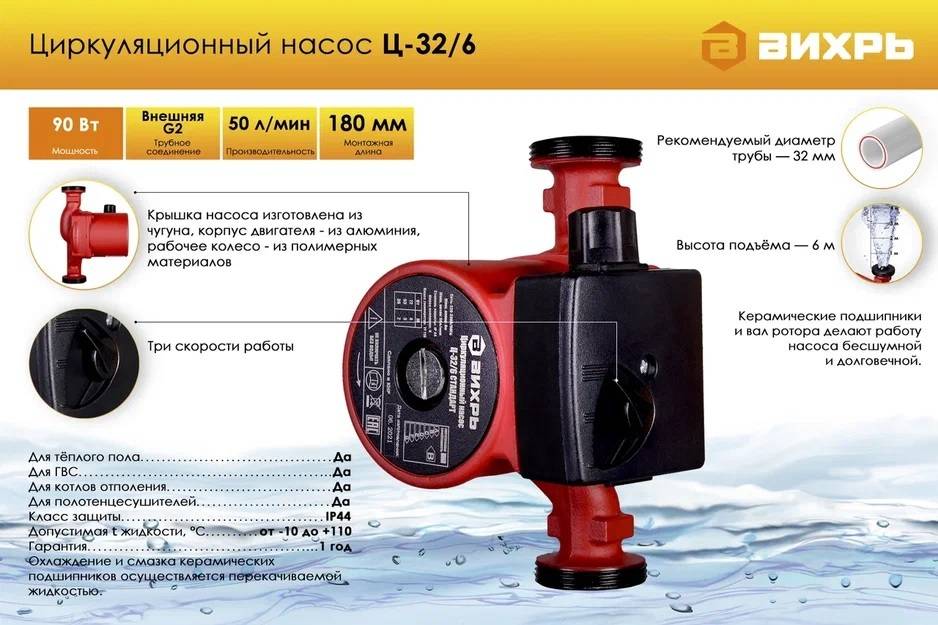

Маркировка
Идущие вслед за названием насоса цифры означают присоединительные размеры (в см или дюймах) и возможную высоту подъема агрегата (в метрах водяного столба). Это может выглядеть, например, как «32-60».
