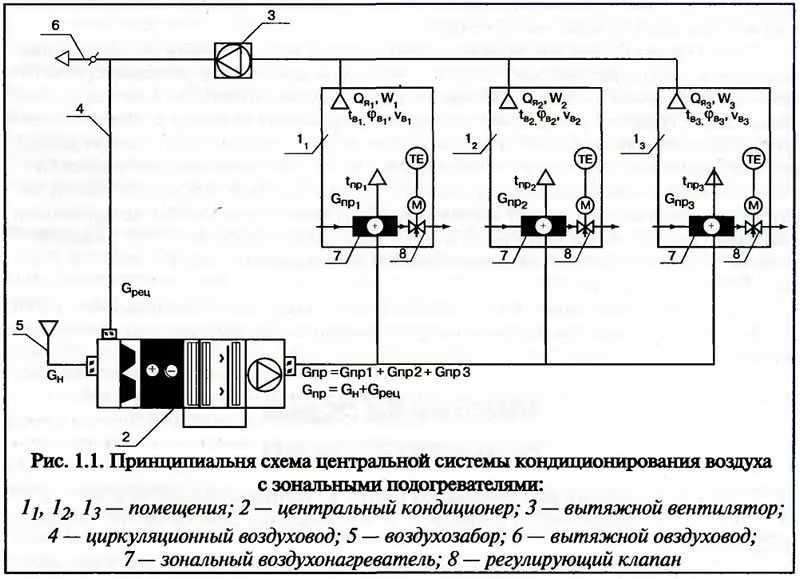

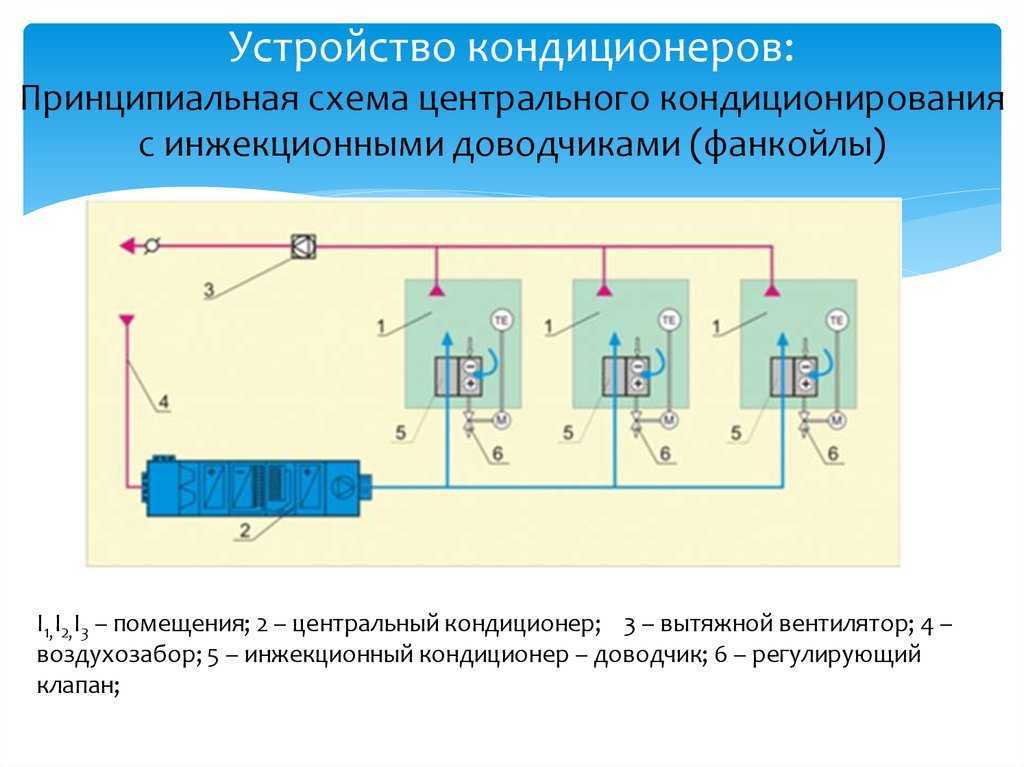

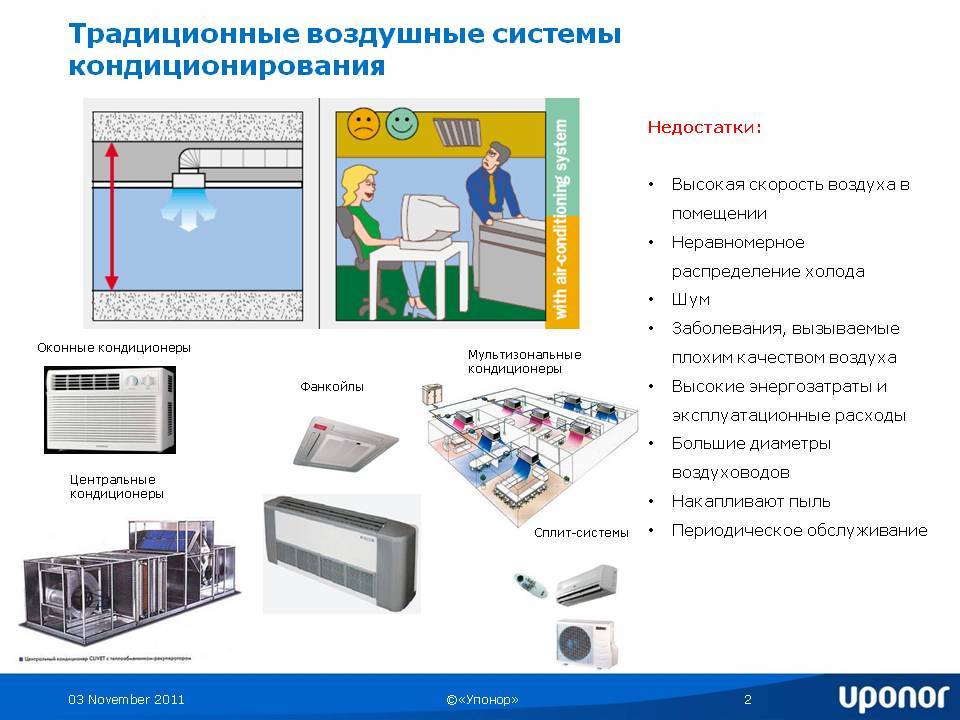

Центральные установки кондиционирования воздуха: устройство и разновидности

Принцип работы прецизионного кондиционера

Любой прецизионный кондиционер имеет принцип работы и схему. Она разрабатывается на проектном этапе. Установка кондиционерного оборудования, такого как Cooper&Hunter CH-S09WKP8 ECO STAR WHITE, может быть:

1. Прямого испарения. Это наиболее популярный среди покупателей вариант. Оборудование может быть моноблочным или иметь два блока: внутренний и наружный. Его работа основывается на понижении температуры воздуха предварительно охлажденной водой. Потоки воздуха, проходя по системе металлических каналов, охлаждаются водой и затем подаются в помещение.

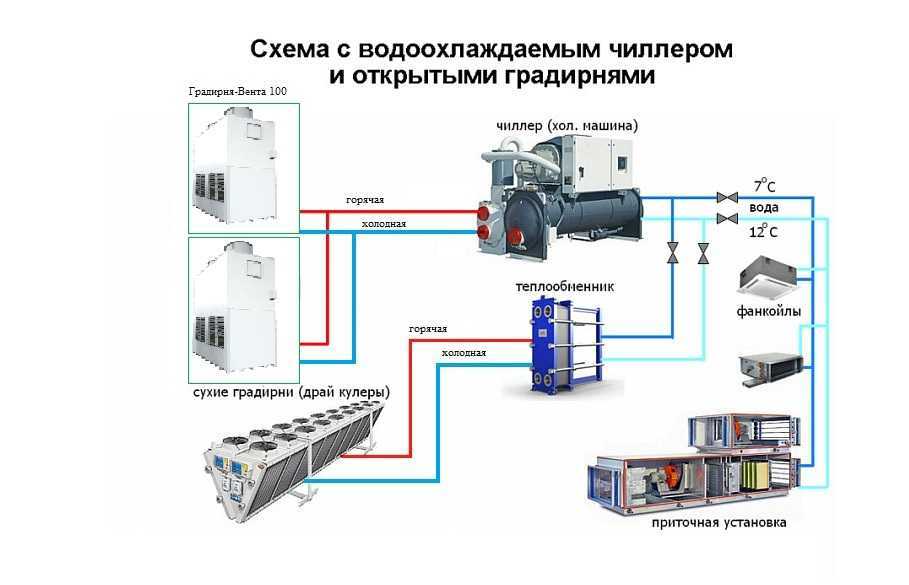

2. С применением охлажденной воды. Это более простая конструкция, которая предполагает использование водяного теплообменника для поддержания необходимой температуры. Такое оборудование дороже, чем с использованием традиционного фреона, но на него практически не влияет внешняя температура. Кроме того, он дешевле в эксплуатации.
3. Смешанного типа. Эта схема предполагает наличие двух отдельных систем: водяную и газовую. Такое оборудование целесообразно устанавливать там, где могут появляться перебои со снабжением водой.
4. Свободное охлаждение. В зимний период кондиционер Cooper&Hunter CH-S09XN7 PRIMA PLUS может использовать для подачи холодного воздуха напрямую с улицы. Оборудование такого типа снабжено переключателем с термостатом, которое переводит его в режим free cooling тогда, когда температура за окном снижается до определенной отметки.

Не пропустите: Как включить и настроить кондиционер на тепло: 2 простых способа

Критерии выбора

Представление о том, как устроен прибор и его возможностях, позволяет выбрать наиболее подходящий климатический агрегат. Что лучше: кондиционер или сплит-система?

Преимущества моноблока:

• Лёгкий монтаж;
• Неприхотливость в использовании;
• Мобильность;
• Более низкая цена.

Минусы эксплуатации:

• Небольшая мощность — до 4 кВт;
• Громоздкость, непрезентабельный внешний вид;
• Меньшая эффективность работы;
• Шум во время работы до 50 Дб;
• Конденсат скапливается в поддоне, его нужно периодически удалять.
• При установке оконных кондиционеров снижается естественная освещённость помещения.

Такие приборы идеально подходят когда нужно создать комфортные условия в течение двух-трёх жарких месяцев в помещениях малой кубатуры: в небольших квартирах, на даче. Устройства легко транспортировать. Чтобы подключить прибор не требуется особых навыков и времени.

Как работает сплит-система (достоинства):

• Умеренно тихий режим работы (до 30 Дб);
• Мощность 7 кВт и выше;
• Энергоэкономичность, высокий КПД;
• Наличие ночного режима, регулировки заданной температуры и влажности, удалённое управление с помощью пульта;
• Возможность направлять воздушную струю в нужном направлении;
• Широкий ассортимент двухмодульных аппаратов позволяет подобрать подходящую модель.

Внутренний блок выглядит эстетично, хорошо вписывается в любой интерьер. Устройство может работать в различных режимах: охлаждения, обогрева, сушки, усиленной очистки, ионизации.

Особенно наглядно выглядят достоинства климатических установок инверторного типа:

• Работают без отключения, отсутствуют перепады температуры;
• Автоматически регулируется уровень мощности;
• Малое количество пусковых токов обеспечивает длительный срок службы устройства, возможность установки в зданиях со слабой проводкой.
• Экономия энергопотребления составляет 20-25%;
• Бесшумность работы позволяет устанавливать инверторы в спальнях, детских комнатах.

Недостатки сплит-систем:

• Монтаж оборудования должен проводить специалист, стоимость работ может достигать трети от цены агрегата;
• Требуют регулярного техобслуживания, чувствительны к скачкам напряжения;
• Стоимость значительно выше.

Климатические установки с двумя блоками приобретают для круглосуточной работы летом и в период межсезонья. Двухмодульные системы покупают в квартиры, где проживают аллергики, часто болеющие дети.

Принцип действия сплит-системы кондиционера позволяет установить комфортные климатические условия проживания в любое время года. Многообразие функций удовлетворяет любые запросы пользователей.

Особенности монтажных работ, практическое использование

условно делится на следующие этапы:

1. Монтаж наружного и внутреннего блоков.
2. Прокладка воздуховодных магистралей и налаживание электропитания устройства.
3. Установка управляющего щитка (в случае промышленного использования).
4. Тестовый запуск и «подгонка».

Наружная часть не вызывает проблем с монтажом, а внутренняя требует сноровки. Лучшее решение – совмещение натяжки потолка с установкой кондиционера.

Кондиционирование больших помещений требует стационарного щитка соответствующих габаритов (здесь не обойтись переносным пультом).

Главное предназначение устройства полупромышленного класса – поддержание температурного режима в помещениях с большой квадратурой. Оптимально использовать кассетную разновидность в:

• торговых центрах;
• общепите;
• галерейных и музейных комплексах;
• промышленных предприятиях (цехах).

Декоративная панель прекрасно дополнит любой интерьер

Более продвинутые системы способны ионизировать и увлажнять воздух внутри помещения.

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.

Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта

Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.

Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:

• способ распределения воздушных потоков в доме;
• тип вентиляции и вытяжных шахт;
• наличие фильтрационного оборудования.

Однако при расчетах вентиляционной системы инфильтрацию не принимают во внимание, поскольку вклад в циркуляцию воздушных потоков ничтожно мал. Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.

Проектирование вентиляционных систем выполняют по такому плану:

1. На начальном этапе составляют техническое задание.
2. Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
3. Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
4. Дальше следует подготовка чертежа для утверждения заказчиком.
5. Последний этап – окончательное оформление и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.

Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.

В процессе разработки проектной документации нужно дополнительно изучить вопросы будущей эксплуатации и обслуживания вентиляционной системы.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:

• объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
• свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
• не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
• скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с;
• вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.

Специалисты рекомендуют выбирать принципиальную приточно-вытяжную схему. Устроенная вентиляция такого типа будет эффективно справляться с подачей свежего воздуха и фильтрацией внутреннего.

Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.

Охлаждение, а не осушение

Люди выделяют не только тепло, но и влагу (через кожу и дыхание), поэтому комфортные кондиционеры должны не только охлаждать воздух, но и осушать его. Оборудование же обычно только греет, а потому прецизионные кондиционеры должны только охлаждать, без осушения. На практике это означает следующее. Температура хладагента в испарителе, а, значит, и температура металла трубок испарителя, как правило, ниже точки росы, вследствие чего из воздуха, обдувающего испаритель, выпадает конденсат.

Избежать этого в прецизионных кондиционерах можно, например, повысив температуру хладагента в испарителе (желательно выше точки росы). К чему это приведет?

• Во-первых, к увеличению холодопроизводительности кондиционера, т.к. становится необходимым получать холод на более высоком температурном уровне, а это менее затратно. Рассмотрим это на примере цикла Карно.


  Пример. Примем изначально температуру конденсации 40С (313К), а испарения – 8С (281К), эффективность составит 281/(313-281)=8.8. Повысим температуру испарения до 12С (285К), тогда эффективность равна 285/(313-285)=10.2, т.е. повысив температуру на 4С мы добились увеличения эффективности на 16%.

  На практике увеличение составляет около 10%.

• Во-вторых, при повышении температуры в испарителе увеличится расход воздуха, который его обдувает, т.к. уменьшается разность температур на входе и выходе из испарителя, следовательно, для поддержания той же холодопроизводительности необходимо обратно пропорционально изменить расход. Покажем это на примере.


  Пример. Допустим, в помещении поддерживается 24С. Воздух с такой же температурой поступает на вход испарителя, первоначальную температуру которого, как и прежде, примем 8С, т.е. воздух на выходе из испарителя, с учетом недорекуперации (примем её равной 10С), будет иметь температуру 8+10=18С, а разность температур составит 24-18=6С. Увеличивая температуру испарения до 12С, получим температуру воздуха на выходе из испарителя 12+10=22С, разность составит 24-22=2С. Таким образом, разность температур снизилась в 3 раза, поэтому расход воздуха необходимо увеличить в три раза, что приведет к необходимости комплектации более мощным вентилятором, а также увеличению габаритов блока испарителя.

  В действительности, если сравнивать обычный кассетный кондиционер с аналогичным прецизионным, то имеем следующее: расход воздуха увеличивается в 1.5 раза, мощность вентилятора – в 1.3 раза, а габариты с 850×850×280 вырастают до 900×900×380. Ещё более очевидна разница при сравнении со шкафным прецизионным кондиционером: расход воздуха увеличивается в 2.4 раза, мощность вентилятора – в 3 раза. Габариты сравнивать бессмысленно ввиду принципиально другого форм-фактора.

Вывод из сказанного прост: желание получить от кондиционера только холод без осушения наталкивается на дилемму: с одной стороны, увеличивается эффективность, с другой – габариты и расход воздуха. Необходим компромисс: свести осушение к минимуму. Это и реализовано в прецизионниках:

• SHR (коэффициент ощутимого охлаждения) вместо 0.6-0.7 составляет 0.8-1,
• расход воздуха в пересчете на 1кВт холодопроизводительности увеличен с 80-100м3/(ч*кВт) до 180-300м3/(ч*кВт).

Примеры выполненных работ

Выполнены работы по охлаждение серверной при помощи прецизионного кондиционера шкафного типа (Кондиционер итальянской марки Royal Clima) . Забор теплого воздуха осуществляется в верхней части кондиционера, выдача через фальшпол, решетки подачи холодного воздуха расположены под стойками с серверным оборудованием. В качестве резерва используется настенный кондиционер Daikin с зимним комплектом. Площадь серверной 15 м2.

Виды прецизионных кондиционеров

Прецизионные кондиционеры

Прецизионные кондиционеры являются климатическими установками промышленного типа, используемыми для поддержания установленного температурного режима, влажности и подвижности воздуха. В основном они используются для обеспечения соответствующих условий, требуемых для поддержания работоспособности сложного технологического оборудования в лабораториях, серверных помещениях и т.д.

Виды и комплектация претензионных кондиционеров

Прецизионное климатическое оборудование представляет собой моноблочную конструкцию, имеющую несколько разновидностей, представленных:

– Кондиционерами с наружным монтажом. В этом случае климатическое оборудование находится не в помещении, а устанавливается на стене здания. Обработанный кондиционером воздух поступает через воздуховоды, установленные в отверстиях стены. Рециркуляционные воздушные массы забираются из помещения через воздухозаборники.

– Кондиционерами с внутренним монтажом. Климатические установки находятся в здании, но в этом случае, они нуждаются в постоянном охлаждении конденсата. Для этого может использоваться воздух с улицы, который еще называют естественным охлаждением с подмесом. В некоторых моделях могут применяться и другие способы охлаждения.

Кроме этого, кондиционеры могут быть оснащены двумя теплообменниками и двумя холодоносителями. Типы сборки прецизионных кондиционеров отражены на схеме ниже.

Типы сборки прецизионных кондиционеров

Помимо разновидностей самих установок, различные модели могут иметь отличающиеся друг от друга по типажу внутренние и внешние блоки.

Внешний блок может быть шкафным, межрядным, подвесным и т.д. Наружный блок может иметь водяное или воздушное охлаждение либо же использовать технологию фрикулинг.

Также некоторые модели претензионных кондиционеров могут быть дооснащены увлажнителем, зимним комплектом, подставкой для фальшполов, системой выдува холодного воздуха и иметь другой дополнительный функционал.

Принцип работы прецизионного климатического оборудования

Принцип работы любой охладительной системы заключается в переходе хладреагента из газообразного в жидкое состояние и наоборот. Для процесса перехода характерно изменение давления хладреагента. У прецизионных кондиционеров принцип работы заключается в сжатии хладреагента в компрессорном механизме с дальнейшим его перенаправлением в конденсатор. по специальным трассам.

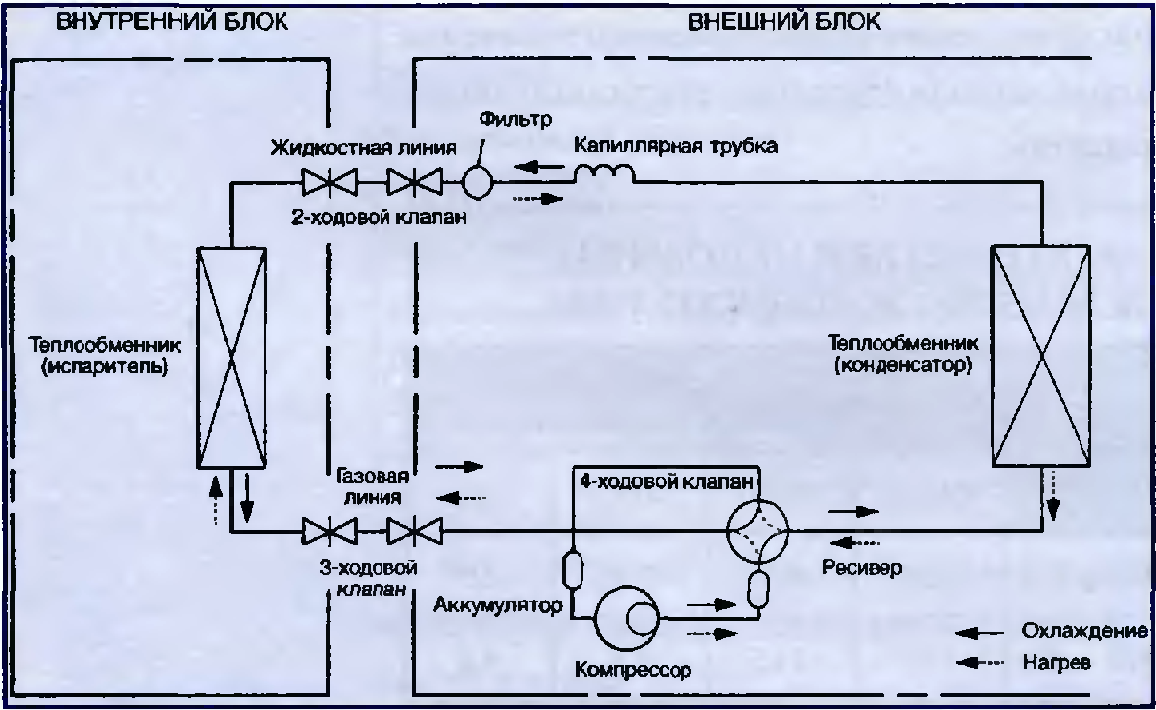

Схема работы прецизионного кондиционера

Конденсация заключается в заборе тепловой энергии у хладреагента. Этот процесс позволяет преобразовать его в жидкое состояние, после чего он попадает в испаритель и превращается в газ.

Последним этапом работы охладительной установки является попадание хладреагента в компрессор. Воздушные массы охлаждаются благодаря прохождению через испаритель с разреженным хладреагентом, после чего они возвращаются в помещение, снижая температуру до нужного показателя.

Установка прецизионного охладительного оборудования

Производить установку претензионного кондиционера должен специалист. Монтаж охладительного оборудования состоит из нескольких этапов:

– Подбора места монтажа с учетом нюансов.

– Надежного крепления внешнего и внутреннего блочного устройства при помощи кронштейнов.

– Прокладывания межблочных коммуникаций.

– Вакуумирования и запуска кондиционера.

Если вас интересует подбор и установка прецизионного кондиционера, обращайтесь в компанию «АйрВек» и наши специалисты помогут вам решить этот вопрос.

Прецизионные кондиционеры. Цена. Преимущества

Прецизионные кондиционеры, цена которых довольно значительна, пользуются большим спросом среди корпоративных клиентов. Причина тому – их незаменимость в таких сферах жизни общества, как: производство, здравоохранение, наука, культура. Ни одно другое климатическое оборудование не может похвастаться такой точностью и надежностью.

Если Вы хотите купить прецизионный кондиционер, обращайтесь к нам. Мы поможем выбрать именно ту технику, которая идеально подойдет Вам по всем параметрам. Кроме того, мы готовы обеспечить доставку и монтаж прецизионных кондиционеров.

голоса

Рейтинг статьи

Кондиционер центральный каркасно панельный медицинского исполнения

Санитарно-эпидемиологическое заключение №227 от 5.03.2012 выданное ФЕДЕРАЛЬНОЙ СЛУЖБОЙ ПО НАДЗОРУ В СФЕРЕ ЗАЩИТЫ ПРАВ ПОТРЕБИТЕЛЕЙ И БЛАГОПОЛУЧИЯ ЧЕЛОВЕКА ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ЗДРАВООХРАНЕНИЯ «ЦЕНТР ГИГИЕНЫ И ЭПИДЕМИОЛОГИИ В ВЛАДИМИРСКОЙ ОБЛАСТИ»

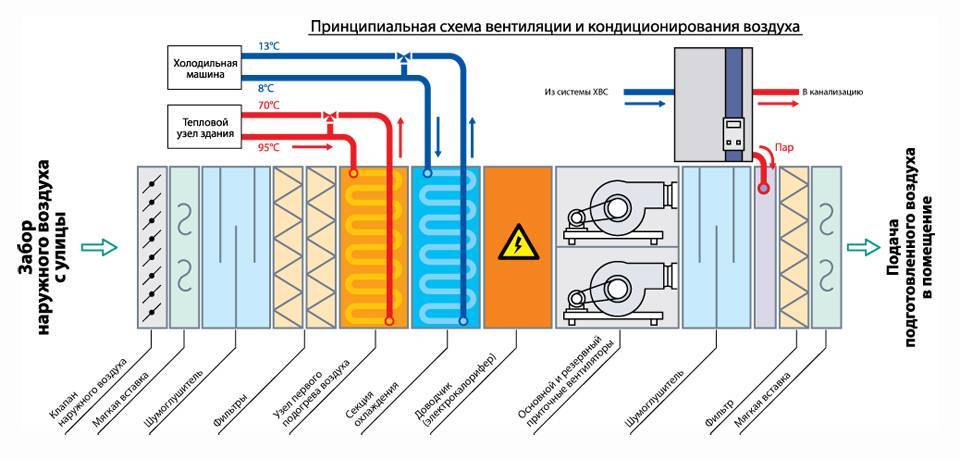

Кондиционер выполнен в виде набора функциональных моноблоков и (или) блоков.

Толщина панелей — 50 мм. Для теплоизоляции используется заливочный пенополиуретановый материал.Все внутренние детали и узлы, включая внутренние стенки панелей, изготавливаются из нержавеющей стали:

• материалы и покрытия внутренних частей кондиционера позволяют исключить накапливание на их поверхностях статического электричества;
• внутренние полости кондиционера выполнены гладкими с минимальным количеством выступов и полостей, способствующих накоплению различных загрязнений;
• конструкцией кондиционера предусмотрена возможность регулярной чистки и дезинфекции всех внутренних поверхностей;
• материал деталей является экологически чистым и инертным к промывочным и дезинфецирующим растворам.

Предусмотрены смотровые окна в секциях вентилятора и увлажнителя.

Вытяжная вентиляция

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный
или нагретый отработанный воздух. В общем случае в помещении
предусматриваются как приточные, так и вытяжные системы. Их
производительность должна быть сбалансирована с учетом возможности
поступления воздуха в смежные помещения или из смежных помещений. В
помещениях может быть также предусмотрена только вытяжная или только
приточная система. В этом случае воздух поступает в данное помещение
снаружи или из смежных помещений через специальные проемы или удаляется
из данного помещения наружу, или перетекает в смежные помещения. Как
приточная, так и вытяжная вентиляция может устраиваться на рабочем месте
(местная) или для всего помещения (общеобменная).

Обслуживание и ремонт

Любую систему кондиционирования нужно периодически осматривать, то есть её очищают и проверяют работоспособность отдельных деталей. Стандартная профилактика состоит из нескольких пунктов:

• очищают внешние блоки;
• промывают и дезинфицируют вентиляторы, радиаторы и фильтры;
• чистят дренажный трубопровод;
• проверяют давление и температуру внутри корпуса;
• делают протяжку крепёжных элементов.

Иногда доливают фреон. Очистка и промывка дают возможность избежать поломки некоторых деталей — вентилятора, клапана, компрессора. Если не проводить профилактических мер, то коэффициент полезного действия снизится, а внутри агрегата размножатся бактерии, которые спровоцируют неприятный запах.

Иногда даже при регулярной чистке возникают поломки. Они происходят из-за резких перепадов напряжения в сети и неправильного температурного режима. Ремонт при неполадках некоторых элементов:

1. 1. Клинит компрессор или включение проходит неравномерно. Причиной может быть брак производителя, некачественная установка магистрали или неподходящая температура использования. Нужно отремонтировать или заменить поломанную деталь.
2. 2. Повреждённая лопасть вентилятора или его заклинивание. Причины поломки — загрязнения из-за отсутствия периодического обслуживания, брак завода или включение во время морозов. Необходимо купить новый элемент.
3. 3. Выбивает ошибки, мигают светодиоды, неисправно работают режимы. Выгорели отдельные микросхемы и плата, необходимо их восстановить или приобрести новые.
4. 4. Обмерзают блоки, исходит сильный шум, воздух плохо охлаждается. Происходит утечка хладагента, нужно перепаять трубы, проверить герметичность швов и перезалить фреон.

Монтаж

После окончания подготовительных работ и транспортировки оборудования на объект, начинается установка данного системного устройства.

Установка шкафного кондиционера такого типа состоит из ряда этапов:

• Осуществление строительных мероприятий по прохождению узлов перехода коммуникаций через ограждения и стены, в том числе и через крышу;
• Монтаж опорных конструкций (основание для размещения внешнего оборудования);
• Установка внешнего оборудования;
• Монтаж внутреннего оборудования;
• Проведение магистрали холодильного контура;
• Монтаж электрокоммуникаций;
• Пуско-наладочные работы.

Для монтажа внешнего оборудования в рабочее состояние необходимо изготовить фундамент согласно СНиП. Конденсаторы допускается устанавливать как в вертикальном, так и в горизонтальном положении.

При монтаже внутреннего оборудования (испарительно-компрессорного блока), чаще всего используют опорные рамы, которые идут в комплекте с оборудованием.

Таким образом, базовое основание должно нести нагрузку от установленного оборудования, не передавая при этом вибрацию на пол. В то же время высота этой рамы должна соответствовать фальшполу в серверной комнате.

Внешнее оборудование, имеющее несколько блоков, устанавливается в одной плоскости, и по высоте регламентируется изготовителем.

После предварительной установки оборудования по заданным нормативам, его необходимо закрепить согласно «Руководству по креплению оборудования».

Монтаж прецизионного кондиционера

После запуска оборудования в эксплуатацию ему нужно делать регулярный профилактический осмотр. И лишь своевременное выполнение регламентного обслуживания прецизионных кондиционеров даст гарантию в успешной и бесперебойной работе данного оборудования.

Подробнее об этом оборудовании можно посмотреть по видео:

КОНДИЦИОНЕР ЦЕНТРАЛЬНЫЙ КАРКАСНО ПАНЕЛЬНЫЙ КЦКП

Краткое описание

Кондиционеры центральные  (технические условия ТУ 4863-002-78067063-12) предназначены для создания и поддержания искусственного климата в помещениях различного назначения. Центральные кондиционеры применяются в системах вентиляции и кондиционирования зданий для очистки, подогрева, охлаждения и смешивания воздуха или других невзрывоопасных газовых смесей в помещениях общественного и производственного назначения, к которым предъявляются определенные требования по комфортным или технологическим параметрам.Кондиционеры подсоединяются непосредственно к воздуховодам центральной системы вентиляции здания. В основе конструкции центральных кондиционеров лежит концепция использования вентилятора со «свободным» рабочим колесом в вентиляторной секции агрегата. В герметичном корпусе, образованным шумопоглащающими, теплоизолирующими панелями, устанавливается двигатель и рабочее колесо с назад загнутыми лопатками.
