Что такое КЦКП кондиционеры: плюсы и минусы, условия эксплуатации

Принцип функционирования

Особенностью работы сплит-системы канального типа, как и прочего климатического оборудования, является удаление тепла из обслуживаемого помещения с последующим его переносом за пределы строения. По своей сути принцип работы канального кондиционера мало чем отличается от функционирования прочего холодильного оборудования. Так, движение хладагента, его переход из газообразного состояния в жидкое происходит посредством двух узлов: испарителя и конденсатора. Внутренний блок содержит в себе узел испарителя, а конденсатор является частью внешнего устройства.

С учетом того, как работает канальный кондиционер, есть возможность распределять воздушные потоки пониженной температуры на большой площади объекта благодаря разводке вентиляционных каналов. Забранное тепло в процессе охлаждения воздушной среды выводится на улицу в виде конденсата.

Кондиционеры канального типа благодаря особенностям устройства работают по принципу местной рециркуляции воздуха, что означает забор из помещения и дальнейшую обработку воздушной среды, а также возврат уже охлажденного воздуха обратно через систему воздуховодов.

Существуют инверторные канальные кондиционеры, которые имеют встроенную функцию регулирования мощности в зависимости от того, какая должна быть температура воздушной среды. Производительность у такой техники выше, а также шире возможности.

Благодаря инвертированию переменного тока в постоянный и обратному процессу, при котором появляется возможность достичь требуемой частоты переменного тока, канальное оборудование данного типа позволяет экономить электроэнергию.

Различают бытовые и промышленные канальные системы кондиционирования. В производственных целях подобная техника применяется нескольких видов:

• низконапорная;
• средненапорная;
• высоконапорные канальные кондиционеры.

Каждый из разновидностей оснащен двигателем компрессора определённой мощности. Если низконапорная техника наименее мощная из данного ряда моделей, то высоконапорные устройства наиболее производительны – мощность достигает 28 кВт. Это позволяет в свою очередь обслуживать весьма крупные объекты, так как при большом количестве клапанов, переходников и колен в системе воздуховодов ощутимо снижается давление, что ухудшает скорость передвижения воздушного потока и, соответственно, снижает производительность системы. А высоконапорные устройства призваны обеспечить бесперебойную работу даже при дополнительном препятствии в виде большой протяжённости вентиляционных шахт.

Принцип установки

Монтаж канального кондиционера выполняется поэтапно, а начинать рекомендуется с установки наружного блока. В зависимости от конфигурации объекта устройство может быть расположено в подвешенном состоянии посредством крепёжных шпилек, с помощью кронштейнов, закрепленных на стене, а также посредством подставки, которая позволит расположить внешний блок над уровнем пола. Следует предварительно позаботиться о прокладке трасс внутрь помещения.

Внутренний и наружный блоки между собой соединяются посредством медных труб – отдельные каналы для хладагента в газообразном и жидком состояниях. Конденсат отводится за пределы помещения посредством дренажной системы.

Соединительные трассы должны быть оснащены теплоизоляцией. Дополнительно следует предусмотреть отверстие в стене или оконной раме достаточного диаметра для прокладки кабеля питания.

Установка канального кондиционера подразумевает также монтаж внутреннего блока и оборудование воздуховодов достаточной протяженности, чтобы обеспечить возможность обслуживания определенных помещений. Что касается сети вентиляционных каналов, то здесь следует предварительно выбрать тип материала. Так, для производственных помещений, где есть риск возгорания, используются исключительно оцинкованные воздуховоды. Выбор сечения определяется, исходя их производительности оборудования и размера помещения.

Установка канального кондиционера в квартире, если при этом есть возможность скрыть внутренний блок без особой потери высоты и площади помещения, допускает применение гофрированных и пластиковых вентиляционных каналов. Однако для экономии пространства рекомендуется использовать воздуховоды прямоугольного сечения, так как круглая форма каналов будет дополнительно скрадывать высоту помещения, что в любом случае нежелательно.

Оттайка кондиционера и подогрев поддона

Оттаявшая с решеток радиатора вода, стекает в поддон и лед начинает скапливаться уже там. Если его не убрать, он выгибает и деформирует трубки теплообменника. Вот наглядные последствия такого обмерзания.

Иногда он добирается даже до вентилятора. Чтобы подобного не происходило, выбирайте модели со встроенным в поддон кабелем подогрева.

Если у вас его нет, придется каждый раз снимать крышку аппарата и горячим чайником проливать обмерзшие места. Вручную сбивать ничего нельзя, иначе на морозе сделаете только хуже.

Встроенный в поддон кабель обогрева – это лишний расход электроэнергии, про который умалчивают производители. Включается он по датчику температуры и будет наматывать киловатты, даже если кондиционер не работает, а просто включен в розетку.

В сутки может набежать порядка 2квт.

В поддон не навороченных моделей, можно встроить свой кабель, выведя провода для подключения отдельной цепью. На конец кабеля приделываете вилку и включаете ее через таймер розетку.

Для того, чтобы определить оптимальное время работы, понаблюдайте за кондиционером несколько дней и зафиксируйте моменты образования наледи.

Обратите внимание, если кондей у вас новый, никаких отверстий под крепеж кабеля и дополнительный слив воды сверлить нельзя, иначе лишитесь гарантии. Умельцы для фиксации кабеля применяют неодимовые магнитики

Подобный кабель используется при обогреве кровли или для теплых полов на улице.

Кроме поддона пару тройку витков такого провода делают вокруг компрессора. При морозах это не дает загустеть маслу и облегчает пуск устройства.

Однако, если ваша сплит система изначально не рассчитана на работу в зимний период, подобный самопальный зимний комплект не поможет, и даже навредит!

В этих устройствах компрессор имеет немного другую конфигурацию обмотки. Кроме того, клапана в них рассчитаны на разные режимы давлений конденсация/кипение.

А еще потребуется электронный ТРВ, чтобы держать минимальный перегрев фреона на испарителе, а значит работать максимально эффективно при любых тепловых режимах от -30С до +15С. Без всего этого вы загубите свой аппарат.

Со всем этим обогревом не стоит путать один момент – заводские зимние комплекты для кондеров предназначены для их работы зимой на охлаждение!

При работе на тепло вам нужно прогревать всего две вещи:

картер компрессора

поддон

В процессе оттайки под кондиционером будет скапливаться лед.

Хорошо, если он будет в виде сталактита. Сбил ломиком и откинул в сторону. Но чаще всего он разливается по большой площади, вызывая пучение грунта и даже подвижки фундамента.

Как с этим бороться? Поставьте под кондиционером глубокий резиновый поддон. Все что вам останется делать – периодически вытаскивать и вытряхивать его ото льда.

Принцип работы и особенности центрального каркасно-панельного кондиционера

Принцип работы центрального каркасно-панельного кондиционера связан с деликатным балансом между воздухом и холодными жидкостями. Его основные компоненты включают в себя компрессор, испаритель, конденсатор и вентиляционную систему. Воздух, который требуется охладить, поступает через вентиляционные отверстия, проходит через испаритель, где охлаждается, и затем поступает обратно в помещение через вентиляционную систему.

Одной из ключевых особенностей центрального каркасно-панельного кондиционера является возможность охлаждения больших площадей. Благодаря центральной системе, кондиционер подключается к различным помещениям и регулирует температуру в каждом из них независимо. Это позволяет поддерживать комфортный климат во всем здании и повышает энергоэффективность системы.

Еще одной важной особенностью центрального каркасно-панельного кондиционера является его низкий уровень шума. Благодаря установке самого кондиционера в закрытом помещении или на крыше здания, шум от его работы минимизируется, что снижает уровень шума внутри помещения и обеспечивает комфортную атмосферу для работы и отдыха

Основные виды

Существуют следующие виды этих систем:

Оборудование с прямоточным принципом работы

Используется для преобразования внешних воздушных потоков. Наружная часть имеет заслонки, вентилятор, фильтрационные секции. Блок вытяжки состоит из вентилятора и заслонки потока воздуха, управление которыми осуществляется при помощи сервоприводов.

Проблема решается применением системы с переменным распределением воздушного потока. Каждое помещение оборудуется датчиками контроля температуры, которые осуществляют управление воздушными заслонками. Этот способ не применяется в тех случаях, когда существуют установленные требования к объему циркулируемого воздуха.

Оборудование с рециркуляцией воздуха

Принцип работы – обработка внешнего и внутреннего воздушного потока. Работа этого типа происходит в две стадии.

1. Подмешивание вытяжных потоков к внешним перед теплообменной установкой первого нагрева. Это уменьшает расход тепла на данном этапе.
2. Подмешивание вытяжных потоков к наружным, которые прошли воздухоохладительную камеру. В этом случае нет необходимости задействовать второй нагрев воздуха летом.

Оборудование с рекуперацией воздушного потока

В этом случае используется высокая температура воздушного потока, проходящего через вытяжки для нагрева приточных. Этот тип является очень экономным. Рекуперативные кондиционеры (центральные кондиционеры с рекуперацией) делятся на следующие виды:

С пластичной рекуперацией

Потоки воздуха транспортируются, каналами, которые разделены специальными пластинами. При температуре -12, -17°C велика вероятность формирования на пластинах корки льда. Коэффициент полезного действия (КПД) этого типа кондиционирования может составлять до 70% при работе в стандартном режиме.

С роторной рекуперацией

Центральные кондиционеры такого типа являются наиболее эффективным. Их КПД составляет 70-90%. Также плюсом является то, что роторные кондиционеры способны рекуперировать как влажность, так и температуру. Вращающийся ротор, имеющий множество каналов, смешивает внешний и вытяжной воздух с движущимися навстречу потоками.

Чаще всего ротор (фанкойл) расположен в корпусе из стали и работает за счет энергии, направленной от редуктора через ремень. Большим плюсом этой системы является возможность управления потоками воздуха за счет увеличения или уменьшения скорости вращения вентилятора.

Роторный рекуператор воздуха

С теплоносителем

Используются при отдаленности расположения притокового и вытяжного воздуха. В роли рекуперативной системы выступают теплообменники, находящиеся в каналах, соединенных между собой системой труб, наполненных незамерзающей жидкостью, которая в процессе работы поглощает часть тепла воздушного потока.

С фреоновой системой (фанкойл)

Этот вид центральной климатической системы похож по типу работы на обычные холодильники, которые имеют компрессор. Установка имеет четырехходовые вентиляторы, которые установлены в воздушных каналах. В этом виде центрального кондиционирования не происходит смешивания воздушных потоков.

Фанкойлы не осуществляют смешивания воздуха

Также центральное климатическое оборудование можно разделить на следующие виды:

По величине давления воздушного потока	с низким давлением (до 100 кг/м2); со средним давлением (от 100 до 300 кг/м2); с высоким давлением (выше 300 кг/м2).
По периодичности работы	используются в определенный сезон; используются постоянно.
По типу монтажа	горизонтальное размещение; двухэтажный монтаж; монтаж параллельной системы; вертикальный тип крепления; комбинированные типы монтажа.

Что такое кассетный кондиционер

Как любая другая сплит-система рассматриваемая климатическая техника состоит из пары блоков. Внешний зачастую установленного образца, а внутренний блок обязательно квадратной формы с длинной стороны 500 мм, что позволяет устанавливать систему в подвесном потолке. Толщина кондиционера, в зависимости от модели может составлять от 250 до 400 мм. Такие модели вы можете отыскать на сайте http://veter-spb.com/kondicionery/kassetnye-split-sistemy/.

Внешний блок вмещает в себе:

• Сердце системы – компрессор,
• Электронную плату управления,
• Производящий обдув конденсатора вентилятор,
• Устройство защиты,
• Теплообменник.

Во внутреннем блоке, находятся:

• Подающий охлажденный воздух центробежный вентилятор,
• Позволяющий очистить воздух фильтр,
• Охлаждающий воздушный поток теплообменник-испаритель.

Кроме того, система непременно оснащается патрубком вывода конденсата образовывающегося на испарителе и декоративной панелью с жалюзи, направляющими воздух в разные стороны.

КЦКП-5-Н — цена и описание | КЦКП-Н наружное исполнение

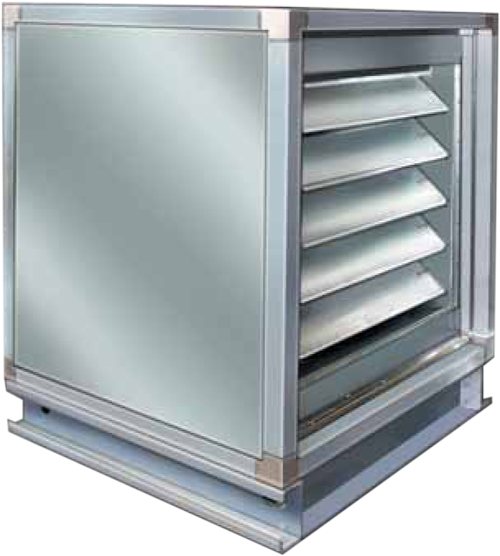

Кондиционеры центральные каркасно-панельные наружного исполнения (КЦКП-Н) применяются для систем вентиляции, кондиционирования и воздушного отопления промышленных и гражданских зданий, для которых отсутствует возможность внутреннего размещения оборудования. Они позволяют осуществлять все процессы воздушной обработки: нагрев, фильтрацию, осушку, охлаждение, увлажнение, рекуперацию и регенерацию тепла и холода, дезинфекцию, шумоглушение, и поддержку в помещении искусственного климата с заданными параметрами.

Кондиционеры наружного исполнения располагают либо на специальных площадках, расположенных вне здания, либо на крыше здания.

Кондиционеры КЦКП-Н устанавливаются на раму с защитным покрытием, имеют плоскую крышу, предохраняющую  от атмосферных осадков, на входе устанавливается защитный козырeк с защитной решeткой или сеткой для защиты от осадков и постороних предметов.

Каркас выполнен из типового алюминиевого профиля. Внутренняя обшивка панелей выполняется из оцинкованной стали, наружная из оцинкованной стали с атмосферостойким покрытием (полимерное покрытие, порошковая краска). Все неплотности и стыки между углами и ригелями, между несъeмными панелями и ригелями герметизированы специальными герметиками и уплотнителями, устойчивыми к действию окружающей среды. Воздухозаборный клапан с приводом расположен внутри блока.

Кондиционеры могут компоноваться по двухуровневой схеме как повертикали (два «этажа») до КЦКП-40 включительно, так и по горизонтали (два ряда) для всех типоразмеров и изготавливаются в правом или левом конструктивном варианте, в зависимости от направления воздушного потока в воздушном канале КЦКП.

Пример обозначения: КЦКП-5-Н-У1

Что такое центральная система кондиционирования дома

Сеть раздачи очищенного, доведенного до определенной температуры потока, называется системой кондиционирования. Конструкция работает и управляется единым центром. Воздух забирается с улицы или в оборудование обрабатывает смесь потоков свежего и отработанного воздуха.

Таким образом система кондиционирования и вентиляции воздуха в здании – сеть воздуховодов для циркуляции свежей среды с централизованным управлением. Хладоснабжение секции охлаждения осуществляется за счет холодной воды чиллера. Функциональность устройства поддерживается насосной группой, вентиляторами.

Преимущества и недостатки системы в многоквартирных домах

Специалисты выделяют ряд достоинств сети.

В частности:

1. Система пригодна для обслуживания всего строения или его большей части. Такая конструкция обойдется дешевле монтажа локальных устройств.
2. Возможность охлаждения и очистки значительных объемов отработанной среды и воздуха, поступающего извне.
3. Монтаж устройства осуществляют на крыше или в отдельных помещениях. Пользователь получает очищенный поток без установки громоздких приборов в комнате.
4. Централизованные системы дешевле и проще в обслуживании.
5. Сеть универсальна в применении. Конструкции могут решать задачи подогрева/охлаждения, контролировать влажность и температурный режим в каждом помещении.
6. Система работает при минусовых температурах на улице. При подключении в сеть бойлера отпадает необходимость в монтаже классической магистрали отопления.
7. Централизованные устройства проектируют с учетом энергоэффективности. Модуль рассчитан на сниженное потребление электричества, чем выгодно отличается от локальных станций.
8. Ресурс работы агрегата в 3 раза выше, чем у традиционных сплит-систем.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

К дополнительным достоинствам относят надежность, длительный период эксплуатации, подачу воздуха определенного объема. В конструкцию легко интегрируются устройства очистки, ионизации, озонаторы – это позволяет получать воздух, чистый от примесей, аллергенов.

Минусы:

• сложности при прокладке сети воздуховодов, прочих элементов;
• высокая цена оборудования;
• значительные габариты устройства.

Центральный кондиционер устанавливается в больших помещениях, зданиях. В этом случае разовые затраты на монтаж целесообразны и оправданы.

Преимущества, недостатки центральных установок

Плюсы центрального кондиционирования:

• высокая степень надежности, эффективности в эксплуатации;
• возможность отрегулировать температурный, влажностный режим не только для отдельной комнаты, но и для условно разделенных зон внутри общего пространства;
• режим вентилирования;
• подача свежего очищенного воздухопритока определенного объема;
• установленное дополнительное оборудование доводит подаваемый воздухопоток до соответствия нормативному регламенту;
• низкий уровень рабочего шума;
• блок автоматического управления самостоятельно регулирует режим подачи воздушных масс, степень добавления свежего воздухопритока, степень увлажнения, осушения, очистки, охлаждения, обогрева потока и т.д.

К недостаткам относятся:

• сложная схема установки, требующая проведения монтажных работ по прокладыванию сети воздуховодов, трубопроводов, вентиляционных вытяжек и т.д.;
• высокая стоимость оборудования, установки, дальнейшего технического обслуживания;
• для более гибкого управления температурно-влажностными характеристиками воздухопотока необходим монтаж дополнительного оборудования;
• крупные габариты внешнего блока системы, требующие установки на крыше, отдельного технического помещения, либо целого этажа с необходимым объемом уличного воздухопотока для охлаждения.

Использование центральных установок кондиционирования предполагает обслуживание крупных зданий, многочисленных комнат, больших зон торговых, общественно-культурных пространств. В этом случае высокие материальные затраты на оборудование, установку могут быть оправданы преимуществами центральной системы, ее экономичностью, эффективностью.

Энергоэффективность дома

В российском ютубе полно роликов про воздушные тепловые насосы на кондиционерах, и почему то везде прослеживается четкая тенденция, что если кто-то их ругает, то обязательно упускает плюсы прибора и раздувает минусы, и наоборот.

В этой статье будут затронуты как положительные, так и отрицательные стороны вопроса.

Прежде чем задумываться об отоплении кондиционером, проверьте теплоизоляцию и энергоэффективность своего дома.

Если она никудышная, то какой-бы мощности агрегат вы не поставили, зимой вы не согреетесь. И вид отопления здесь будет не причем.

Не зря говорят – самое лучшее отопление, это утепление! Когда с этим у вас все в порядке, можно приступать к выбору кондиционера.

Виды систем центрального кондиционирования

Основным компонентом всякой климатической системы является оборудование для центрального кондиционирования воздуха. В частных домах применяются различные типы таких устройств в зависимости от принципов их функционирования.

Прецизионный

Способен поддерживать температуру и влажность в поступающем воздухе с высокой точностью. Климатическая система оборудуется дополнительными блоками для избежания нештатных ситуаций. Установка точных кондиционеров производится в помещениях, требующих строгого контроля над микроклиматом.

Примерами могут быть зимние сады, оранжереи, домашние библиотеки, винные или сигарные хранилища.

Градирня

В данных устройствах избыток тепла выводится путем испарения жидкости, которое происходит при непосредственном контакте с воздухом или без него. В охладительной башне используются гликоль или вода.

Эти жидкости охлаждаются до необходимой температуры в процессе работы устройства, после чего они направляются к теплообменникам централизованных систем.

Драйкулер

Для системы центрального кондиционирования, основанной на технологии «драйкулер», характерно охлаждение воздуха с использованием жидкого хладагента, но без прямого его контакта.

Главную роль здесь играет теплообменный элемент, по которому циркулирует специальная жидкость. Под воздействием вентилятора происходит обмен тепловой энергии. Этот узел применяется для передачи охлажденного охладителя к системе чиллера.

Центральный кондиционер как тепловой насос

Этот вид климатического оборудования перераспределяет тепловую энергию с целью уменьшения электрических и газовых затрат на поддержание комфортной температуры в помещениях.

Установка центральных кондиционеров осуществляется с целью обеспечения индивидуальной регулировки микроклимата в различных зонах, позволяя одновременно обогревать одни и охлаждать другие помещения.

Связка «‎чиллер-фанкойл»

Эта форма центральной системы кондиционирования воздуха является подходящей для больших домов с 10-20 комнатами, многоквартирных домов, а также для общественных зданий, гостиниц, офисов и других объектов обслуживания.

В данной технологии «чиллер» выступает в роли источника охлаждения или обогрева, а «фанкойлы» используются внутри помещений для кондиционирования или подогрева. В качестве теплоносителя (хладагента) применяется вода, которая циркулирует по трубам из пластика или металла (водяной контур).

Гидромодули

Гидромодули необходимы для обеспечения циркуляции хладагента между различными компонентами системы. С помощью них охлажденная вода или гликоль передвигаются от чиллера к фанкойлу и обратно. В состав гидромодулей входят клапаны и датчики, которые позволяют регулировать скорость и объем циркулирующей жидкости.

Приточные установки с компрессорно-конденсаторными блоками

Компрессорно-конденсаторные блоки (ККБ) или чиллеры используются для обработки наружного воздуха, придавая ему необходимую температуру, влажность и степень чистоты. После этого воздушные потоки направляются внутрь помещений.

Модульная структура ККБ позволяет индивидуально комплектовать каждую установку в соответствии с техническими требованиями заказчика для конкретного частного дома или многоквартирного здания.

Крышной

Крышные центральные кондиционеры, также известные как руфтопы, представляют собой кондиционирующие системы, размещаемые на верхней части здания. Руфтопы подходят для охлаждения и обогрева больших частных домов. Основной блок кондиционера устанавливается на крыше или вблизи здания.

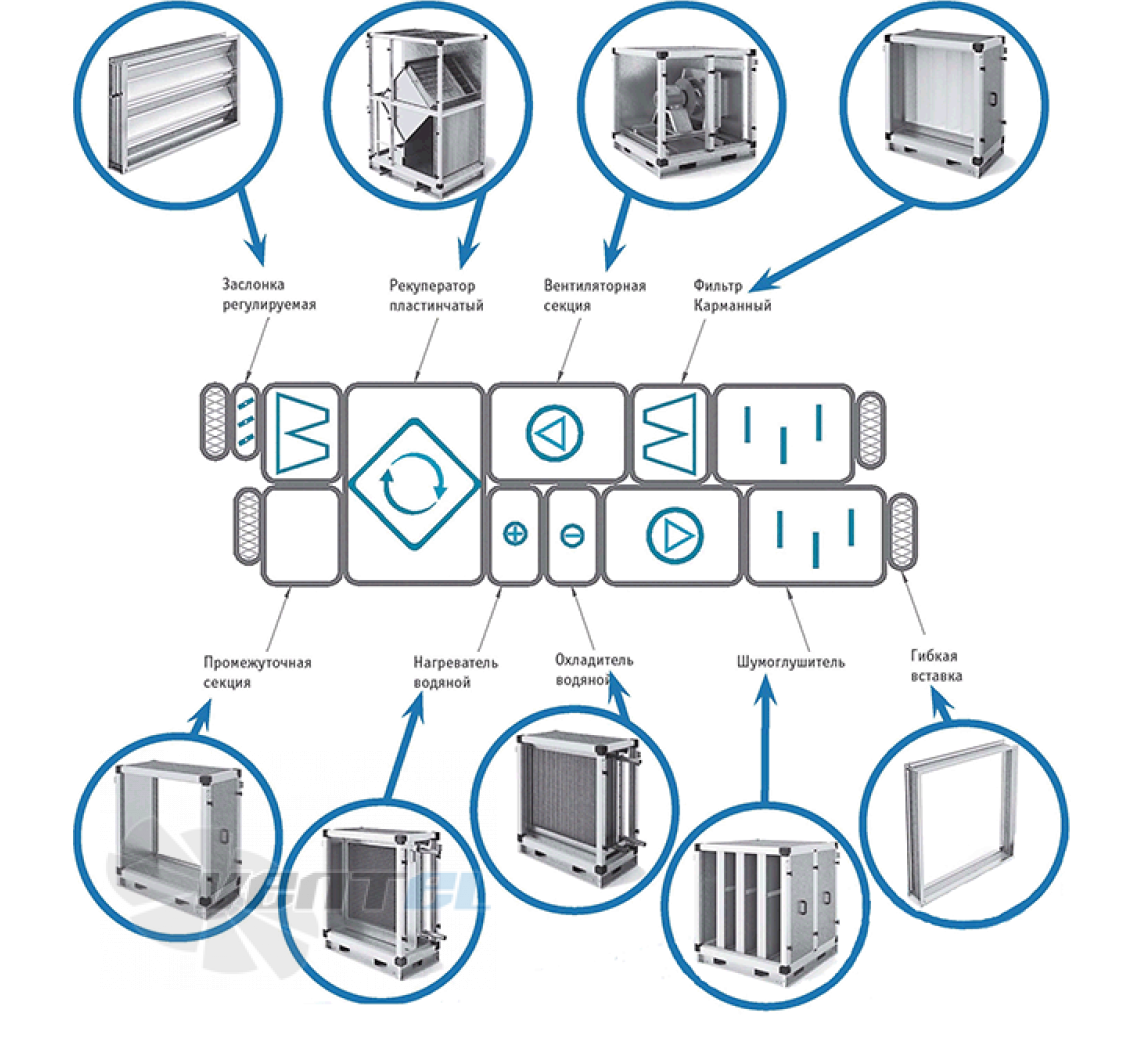

Особенности конструкции

При разработке плана для центрального кондиционирования дома производится выбор соответствующего оборудования, и его характеристики заносятся в спецификацию.

Вне зависимости от выбранной схемы, инженерная система включает в себя ряд обязательных компонентов, которые описаны в таблице ниже:

Компонент	Назначение
Системы трубопроводов	Используются для переноса тепловой энергии и транспортировки воды или жидкостей.
Системы воздуховодов	Применяются для забора воздуха с улицы, подготовки и распределения его в помещениях.
Обводные автоматические клапаны	Регулируют поток воздуха с помощью автоматически управляемых заслонок.
Оросительные форсуночные камеры	Увлажняют циркулирующий воздух путем распыления воды в виде мелкодисперсной взвеси.
Вентиляторы	Применяются для принудительного воздухообмена, могут быть смонтированы отдельно или в каналах.
Фильтрация	Очищают воздух от крупных посторонних частиц с помощью первичных фильтров.
Пылеуловители	Обеспечивают более тщательную фильтрацию с применением специализированных устройств.
Звукоизоляция	Используется для поглощения звуковых колебаний и защиты от воздушного потока.
