Бетонирование смотровой ямы в гараже
Делаем пол в смотровой яме из бетона
Перед тем как мы приступим к строительству стен, нам необходимо “довести до ума пол”, для этого первым делом выравниваем на нем грунт. Далее следует насыпать и утрамбовать примерно 100 мм щебня, который покрывается вдвое меньшим слоем речного песка, последний, в свою очередь, тщательно трамбуется. Далее следует уложить гидроизоляционный материал, однако крайне желательно перед этим промазать получившуюся «подушку» глиной, ее слой послужит дополнительной защитой от влаги.
Широко распространены для гидроизоляции в гараже следующие материалы:
Похожие:
- рубероид и еврорубероид;
- рубемаст;
- полиэтиленовая пленка.
Далее следует армировать наш будущий пол смотровой ямы, сделать это можно либо уложив и связав прутья арматуры, либо используя специальную армирующую сетку с сечением арматуры 40 – 50 мм.
После этого готовим раствор со следующими пропорциями компонентов:
- 1 часть цемента;
- 2 части песка;
- 4 части щебня.
Заливаем этим раствором пол, толщина слоя от 50 мм. После выравнивания ждем схватывания раствора, в жаркое время года бетон необходимо регулярно поливать во избежание его растрескивания.
Делаем стены
Для возведения стен будем использовать раствор с такими же пропорциями. Заливать стены мы будем поэтапно слоями высотой 300 – 400 мм. Для этого выставляем по всему периметру ямы опалубку, при этом ориентируемся на толщину стен в 150 – 200 мм. Монтируя щиты, следует пользоваться уровнем, т.к. их отклонение от вертикали недопустимо.
Производим армирование, аналогично армированию пола, следует делать армирование таким образом, чтобы арматура выступала выше заливаемого бетона, тем самым межслойные швы будут дополнительно укреплены. Далее производим бетонирование смотровой ямы в гараже, заливаем его в полученную опалубку, трамбуя его деревянным бруском, чтобы выгнать наружу весь воздух.
Освещение смотровой ямы в гараже обычно монтируется в самом верхнем слое заливаемого бетона.
Однако заливая последний слой, следует позаботиться не только об освещении, а и подумать о том, чем можно будет закрыть яму в гараже. Этим вы не только обезопасите себя от случайного падения в нее, но и убережете своего “железного друга” ведь на его днище будет скапливаться гораздо меньше конденсата.
В большинстве случаем для этих целей используют доски, укладываемые по ширине ямы. Нам потребуется сварить и смонтировать прямоугольный каркас из металлического уголка. К каркасу привариваются металлические прутки, это может быть арматура или достаточной толщины проволока, которые при заливке последнего бетонного слоя стены смотровой ямы погружаются в раствор.
Дизайн кухни 12 кв. м. с выходом на балкон
Любую хозяйку порадует дополнительная площадь. Балкон используют как продолжение кухни. В нем ставят обеденный стол. Если воплотить в реальность затею не получается, нужно позаботиться об оформлении выхода с помощью драпировок, стеклянных дверей.
Дизайн кухни 12 кв. м. с балконом выбирают, изучив фото проектов. Если расширить полезное пространство, то в нем окажется больше солнечного света. Для разработки оригинального варианта убирают перегородку. Не всегда это осуществимо по техническим причинам, поэтому владельцам недвижимости требуется официальное разрешение на такую перепланировку.
Что надо знать при сооружении?
Высота грунтовых вод. Если она на уровне 2,4 м, строить яму там нельзя, вода затопит её частично. Никакая герметизация, даже стальной чашей, не поможет – вода и чашу приподнимет. В постоянной влаге начнет ржаветь автомобиль.
В этом случае сварите из металла эстакаду во дворе вблизи гаража. Можно высоко не поднимать, если выкопать под ней яму, обложив кирпичом, даже на метр глубины. Уровня эстакады и ямы уже почти достаточно. Лишь в дожди прикрывайте её.
Вернемся в гараж. В яму подведите электричество, с фонарем в руке будет сложнее ремонтировать. 220 вольт трансформируйте в 12 – 24 и протяните по бокам ямы ленты диодное освещение.
Необходимые материалы и инструменты
Из материалов мне понадобились кирпич, песок, цемент, вода, арматура, уголки и жидкое мыло.
Теперь обо всем по порядку.
Кирпич, как я уже заметил, у меня остался после разных этапов стройки. Он хоть и был разнокалиберным, но в этом нет ничего страшного, если пару рядов будет из печной одинарки, несколько рядов из силикатной полуторки и часть рядов из блочка.
Расположить их можно в любом порядке, это не имеет особого значения. Если покупать новый кирпич, то при всех исходных данных нам понадобилось бы 3 поддона по 300 штук общей стоимостью около 11 000 рублей.
Яма из остатков кирпича
Песок я добыл сам, копая яму. Единственное, что я делал при добыче «полезных ископаемых», так это сортировал полученный грунт.
Чернозем на — огород, смесь чернозема и белого песка на границе их разделения пошел на подсыпку вдоль забора, глина пригодилась при подсыпке отмостки, а сам песок я свез в кучу для дальнейшего использования в бетоне и растворе.
Если вдруг у вас окажется, что у вас сплошная глина, будьте добры запланировать примерно 4000 рублей на самосвал песка.
Цемент пойдет любой марки с добавками или без. Количество рассчитать сложно, я вначале купил 5 мешков 500 марки с добавками по 25 кг на кладку (примерно 200 рублей за мешок), а уж затем можно примерно прикинуть необходимый объем на бетон.
Использование простейшего пластификатора в виде самого дешевого жидкого мыла (234 рубля за 5 литров) позволит раствору долгое время не садиться и сохранять пластичность.
А еще нам будет нужна арматура для укрепления стяжки на последнем этапе. Тут чем больше, тем лучше. Необходимый минимум, который я запланировал себе, это арматурная сетка с шагом 30 см.
Из инструмента нужны лопата, тачка, бетономешалка, мастерки, ведра, строительная леска, уровень.
Выполняем земляные работы
Очень важно правильно выполнить все земляные работы. Придется вынуть примерно девять кубометров почвы, чтобы построить смотровую яму
Конечно, это не так просто, но вполне осуществимо. Если вы все-таки не уверены в своих силах, либо хотите быстрее добиться результата, стоит прибегнуть к профессиональной помощи строителей.
Запоминайте важные моменты.
- Почву нужно частично оставлять прямо около гаража. Земля вам еще пригодится, потому что потом нужно будет засыпать пространства, оставшиеся после обустройства стенок смотровой ямы.
- Помните, что объем разрыхленного грунта будет превышать объем котлована примерно на четверть.
- Грунт на дне котлована надо обязательно хорошо выровнять, утрамбовать, а затем дополнительно уплотнить щебнем.
- Щебенку нужно насыпать достаточно ровным слоем. Потом начинают уплотнять. Желательно использовать специальную трамбовку, чтобы работа шла быстрее, а результат был лучше.
Сразу же предусмотрите места для хранения инструментов, оборудования и запасных частей. Сделайте в стенах смотровой ямы специальные ниши. Это лучше всего выполнить еще на этапе проведения земляных работ.
Стены и полы в смотровой яме
Стены в смотровой яме обычно делают из кирпича или из монолитного бетона. Дальновидные автолюбители понимают, что бетонная конструкция более прочная, надежная и долговечная. Если говорить о стоимости, то и здесь бетон более экономичен. Можно попробовать сделать работу самостоятельно.
Рассмотрим основную инструкцию.
Сначала выполняется бетонное основание на грунте с уже утрамбованным щебнем. Пол армируют металлической сеткой с арматурой толщиной в 5 мм. Бетон можно изготовить самостоятельно: понадобится песок, 680 кг, цемент – 300 кг, 120 литров воды, а также 1200 кг щебенки. Щебень нужно брать фракции 5-20. Стены делайте толщиной в 15 см. Для стен нужен другой бетон: 210 литров воды, 1168 кг щебня, 360 кг цемента и 670 кг песка. Стены необходимо бетонировать слоями. Обязательно уплотняйте их с помощью узкой лопаты. Сделайте опалубку из ОСП 12 мм. Когда вы будете готовиться к возведению стен, желательно уделить время армированию. Так вся конструкция станет гораздо надежнее, устойчивее. Можно взять металлическую сетку вместо арматуры. Сетку надо устанавливать постепенно, полосками, чтобы она не мешала в процессе заливки бетона. В процессе установки опалубки уже нужно устроит ниши. Потолок ниш сразу армируется для обеспечения устойчивости, стабильности. Закладными деталями обрамляют смотровую яму по всему периметру. Их нужно сварить из металлических уголков с шириной в 60 см. Крепление производится подходящими по высоте анкерами
Запомните: обрамление закладными деталями очень важно. Именно оно позволяет укрепить стенки смотровой ямы, а также оно нужно в роли своеобразной страховки
Благодаря такому бортику колеса автомобиля не сумеют соскользнуть внутрь ямы. Дайте бетону хорошо высохнуть, чтобы не было никаких перемещений потом. Когда выполнен последний ярус, стоит подождать неделю до обратной засыпки грунта. В процессе обратной засыпки используйте суглинок. Засыпать надо слоями, каждый раз делать хорошую трамбовку. Есть интересный совет от опытных автолюбителей. Гаражники делают следующим образом: когда проведена обратная засыпка, пол не бетонируют. Вместо этого подсыпают щебенку до нужной высоты. Когда автомобиль выезжает и заезжает, он колесами выполняет хорошую трамбовку грунта в участках пазух.

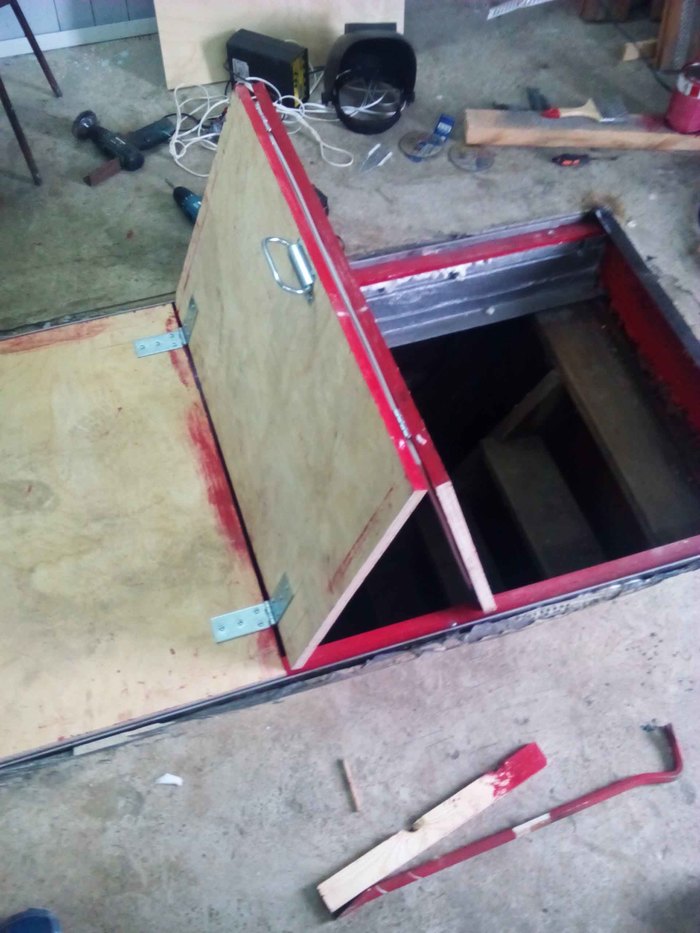

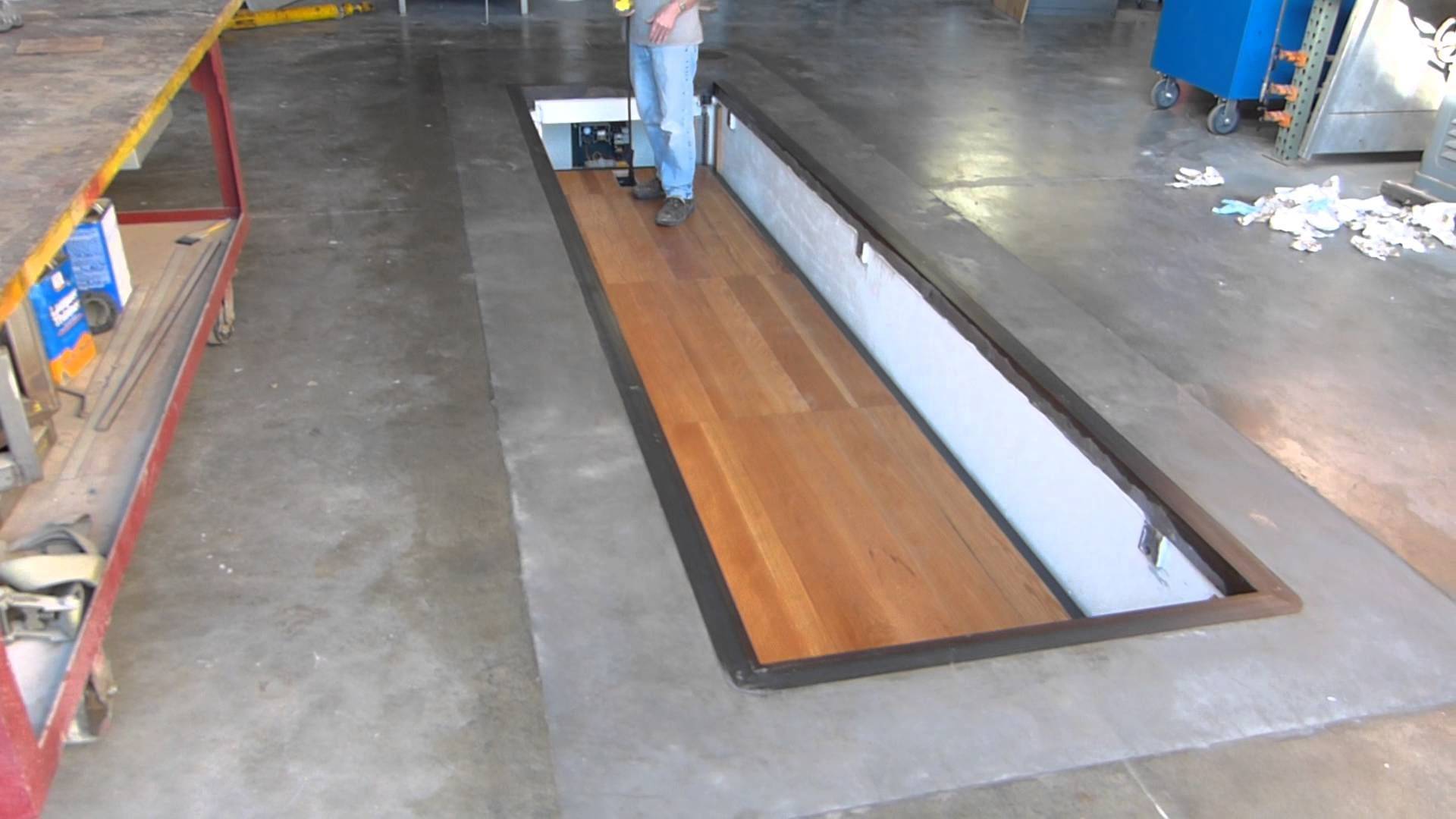

Наконец, многие отмечают важный момент: смотровую яму в гараже необходимо закрывать. Можно использовать для этого рулонную металлическую крышку, либо простую доску. Главное, надежно закрыть смотровую яму.
Смотровая яма на улице для машины своими руками. Этапы строительства
Для того чтобы понимать, как сделать смотровую яму на улице, не попасть впросак и не переделывать или доделывать готовое сооружение, стоит тщательно продумать все требования которым должна соответствовать смотровая яма на улице для машины.
Расчет размеров
Для удобной работы, длина смотровой ямы не должна быть меньше двух метров. К этому размеру необходимо прибавить размеры сооружения для спуска — лестницы со ступенями или сварной стремянки.
Глубина ямы выбирается в соответствии с ростом того, кто будет пользоваться ею, плюс 20см до верха ямы. К этому размеру прибавляется 10см на засыпку пола щебенкой и заливку бетоном. Если предполагается, что пользоваться смотровой ямой люди разного роста, глубина должна быть рассчитана на самого высокого. Лучше подставить под ноги специальную подставку, чем работать согнувшись.
Ширина траншеи для устройства смотровой ямы выбирается в зависимости от расстояния между колесами обслуживаемого автомобиля (на 30 — 40см меньше). К этому размеру необходимо добавить двойную толщину стен самой ямы.
Порядок работы
Когда делается смотровая яма своими руками на улице, очень важно доскональное выполнение всех предусмотренных технологией этапов строительства. В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется
В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется.
Наличие воды не позволит комфортно пользоваться смотровой ямой, поэтому очень важно изготовить надежную гидроизоляцию. Ее можно выполнить из нескольких слоев полиэтилена или материалов на основе битума, изолировав пол и стенки от возможности проникновения влаги
Укладку гидроизолирующих полотен делают так, чтобы они на стыках перекрывали друг дуга на 15 — 20см и края выходили из ямы на грунт не менее чем на 25 — 50см.
Следующим этапом, толщиной 7 — 10см, с использованием армировочной сетки заливается бетонным раствором пол и после отвердения раствора возводятся стены.
На сухих грунтах для стен можно использовать кирпич, но если грунтовые воды подходят близко, то применяется только монолитный армированный бетон.
Во время кладки стенок ямы, нелишним будет устроить в них небольшие ниши для инструмента, крепежа или запасных частей.
При достижении необходимой высоты стенок ямы (чуть выше уровня грунта), на них сверху крепится сваренная из металлического уголка рама (уголком внутрь) для укладки досок предохраняющих от случайного падения в яму, когда она не используется. Для этого подойдут доски толщиной не менее 50мм. Дерево необходимо обработать любым составом предохраняющим от гниения и грибка или прокрасить отработанным маслом.
Вокруг готовой смотровой ямы заливается бетонная отмостка. Кроме того, лучшее решение — устроить над ямой навес защищающий от осадков. Если это невозможно, то необходима дополнительная водонепроницаемая крышка, по размеру минимум на 50см длиннее и шире чем построенная смотровая яма на улице.
Внешняя гидроизоляция смотровой ямы своими руками
Вопрос относительно гидроизоляции решается на стадии планирования земляных работ, о чем подсказывает влажность грунта. Когда подземные воды залегают глубоко, то необходимость во внешней гидроизоляции отпадает, но, как показывает практика, о ее монтаже следует все-таки позаботиться.
С этой целью выравниваются стенки котлована, а дно котлована трамбуется и создается песчаная подушка высотой 5 см, которая смачивается водой и песок также трамбуется.
При близком расположении грунтовых вод вместо подушки из песка используется хорошо утрамбованная жирная глина. Затем на песчаной подушке размещается два слоя щебня разных фракций по 5 см, которые тоже тщательно трамбуются, и накрываются слоем влажного хорошо уплотненного песка толщиной 5 см.
Наиболее простой и дешевой гидроизоляцией считается битумный вариант, в котором используются рубероид, рубемаст, технониколь, но ее срок службы не превышает 10 лет. Битумная гидроизоляция укладывается в два слоя с использованием горячей смолы.
Более долговечна (свыше 50 лет) гидроизоляция из полимерных мембран и гидроизоляционной пленки (акваизол, бикрост, бутилкаучук), которые используются для гидроизоляции бассейнов, но они монтируются на армированный каркас из геотекстиля.
На этой же стадии с одного из краев котлована для надежности оборудуется приямок для скопляющейся воды и последующей ее откачки дренажным насосом. Дно приямка также выстилается гидроизоляционными материалами, и он заливается бетоном, а для страховки еще оборудуется кессоном из металла.
Полотнищами гидроизоляционного материала застилается дно и стенки котлована внахлест с запасом 10-15 см, стыки между которыми для герметичности склеиваются двухсторонним скотчем или посредством паяльной лампы, но перед этим пленка аккуратно расправляется без ее физического разрушения.
Края гидроизоляции закрепляются подсобными материалами, чтобы предотвратить скатывание их с котлованных стенок.
С целью утепления конструкции смотровой ямы наиболее пригоден ЭППС (экструдированный пенополистирол), которому не страшна сырость, он не поддается гниению, не подвержен размножению бактерий и плесени, а также выдерживает немалые нагрузки.
Заметный эффект получается, когда толщина утеплителя более 50 мм и он укладывается между гидроизоляцией и армирующим каркасом.
Армирование бетонного основания пола осуществляется стальными прутьями диаметром 8-10 мм с ячейками размером до 15 см, места пересечений которых скрепляются вязальной проволокой, но в этом отношении неплохо себя зарекомендовала также кладочная сетка.
Армированный каркас устанавливается на осколки кирпичей выше на 3-5 см дна смотровой ямы, в углах которого и по длинным сторонам будущей диагностической ямы не лишними будут вертикальные штыри, к которым впоследствии удобнее крепить арматурную сетку стен.
Пол заливается слоем бетона не ниже марки М200 и высотой 7-10 см, в который добавляются гидрофобизирующие вещества для улучшения гидроизоляции. В ходе укладки бетонной смеси она уплотняется бетонным вибратором или в простейшем варианте штыкованием посредством металлического прутка для удаления воздушных пазух.
Поверхность пола выравнивается по уровню, и через пару недель, когда бетонная смесь затвердеет, можно начинать создавать стены конструкции.
Особенности
Если у вас рядом с домом располагается небольшой приусадебный участок, с ним можно сделать много всего интересного. Главное, в полной мере использовать каждый свободный квадратный метр. На небольшом участке вы своими руками можете создать место, где будет приятно проводить время и наедине с собой, и в шумной компании друзей. Даже небольшой квадратик земли можно обустроить так, что на нем будет чем заняться и маленьким детям, и опытным садоводам.
Правда, перед тем как заниматься оформлением дачного участка, нужно учесть все его особенности. Если вы никогда не занимались садоводством, и ничего не знаете о работе с землей, то лучше всего сразу обратиться за помощью к профессионалам.
Разбор гаражного пола и земляные работы
Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.
Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.
Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.
https://youtube.com/watch?v=bBwpXAKFCEs
Постройка смотровой ямы
Перед началом строительства на полу гаража проводится разметка, в которой определяют наиболее правильно используемую траекторию заезда автомобиля, расстояние от въездных ворот и до стены, устанавливают разметочные маяки по размерам будущей ямы.
Отрывка котлована осуществляется с условием запаса по размерам минимум 20 см с каждой стороны, то есть при ширине 1 метр котлован под яму должен быть не меньше 1, 4метра. Такой запас необходим для устройства гидроизоляционного замка из глиняного раствора. Глубина отрывки должна быть на 15-20 см ниже необходимого размера глубины сооружения. Длина ямы должна быть больше длины автомобиля как минимум на 1 метр, это необходимое расстояние для установки лестницы и удобства спуска в яму.
После отрывки котлована, проводятся работы по гидроизоляции дна ямы. Сначала дно утрамбовывается и отсыпается песком, а дальше заливается слоем глиняного раствора толщиной 10 см. После высыхания глины на дно укладывается слой полиэтиленовой пленки большой плотности, для этого берется отрезок, который полностью обеспечит покрытие как дна, так и стен ямы.
Поверх покрытого слоем пленки дна устанавливается арматурный каркас и опалубка для заливки дна бетоном. Заливка делается одновременно, с таким расчетом, чтобы толщина дна была минимум 10 см. Ширина заливки зависит от того какой конструкции планируется возводить стены – для кирпичной кладки ширина увеличивается на 2 ширины кирпича, а для бетонной заливки на 20 см – из расчета по 10 см ширины на каждую стену ямы.
Возведение стен обычно начинается после 4-5 суток высыхания дна. Однако, сначала в яме монтируется вентиляционная вытяжка, она размещается в нижней части ямы, на высоте 20-25 см от дна, системы вентиляции монтируют из канализационных пластиковых труб или труб для вентиляции, диаметром не менее 100 мм. Трубы соединяют и фиксируют в верхней части, так чтобы пленка гидроизоляционного барьера охватывала трубы снаружи, разрезов пленки для того, чтобы пропустить трубы не делают.
Кирпичная кладка делается на цементный или известково-песчаный раствор, строго выдерживая размеры и вертикальность кладки. Кладку делают на высоту 10-15 см ниже уровня пола.
При устройстве бетонной заливки стенок ямы устраивают опалубку и арматурный каркас из арматуры или проволоки диаметром 8 мм в виде клетки с размерами 12-15 см. по всему периметру. При заливке используется в качестве наполнителя щебень или гравий мелкой фракции, при заливке необходимо тщательно осуществлять уплотнение всех ячеек заливки.
После того как заливка будет выполнена и бетон наберет свою прочность, через 5-7 дней после окончания заливки или кладки кирпича необходимо провести заливку глиняного замка вокруг конструкции. Для заливки используется жирная глина, разведенная водой до состояния домашней сметаны, для того чтобы ускорить процесс схватывания глиняного раствора можно в состав раствора добавить небольшое количество конторского клея, примерно 200 грамм на 30 литров раствора, заливка также должна осуществляться одновременно без перерывов для формирования монолитного слоя. После того как будет осуществлена заливка глиняного замка наступает время устройства остальных элементов смотровой ямы.
Lorik190 › Блог › Как сделать смотровую яму в гараже
Привет ДРУЗЬЯ!Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/СТРОЙПОРТАЛ
Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.
Определение оптимальных размеров и формы смотровой ямы
Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.
Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.
Выкладка стен и ниш в смотровой яме
После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:
1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.
2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.
3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.
Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.
Особенности устройства вентиляции и выбор лестницы
Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.

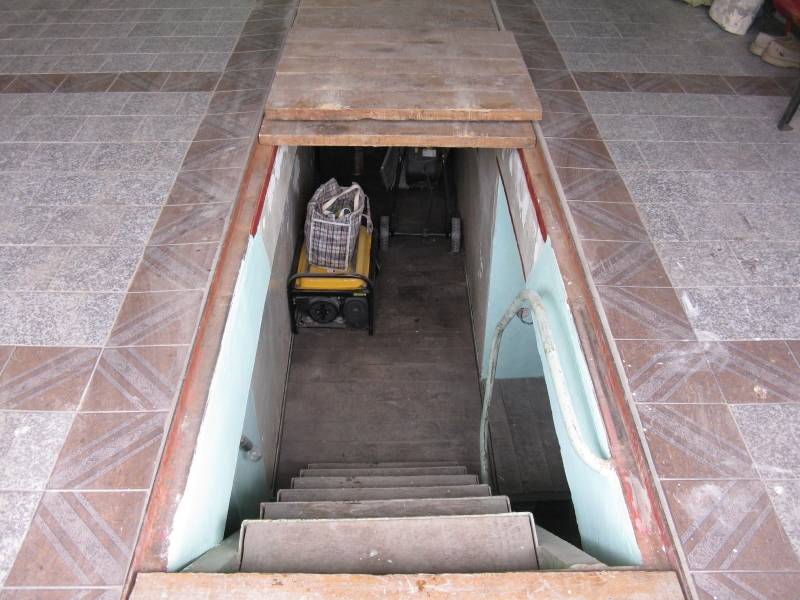

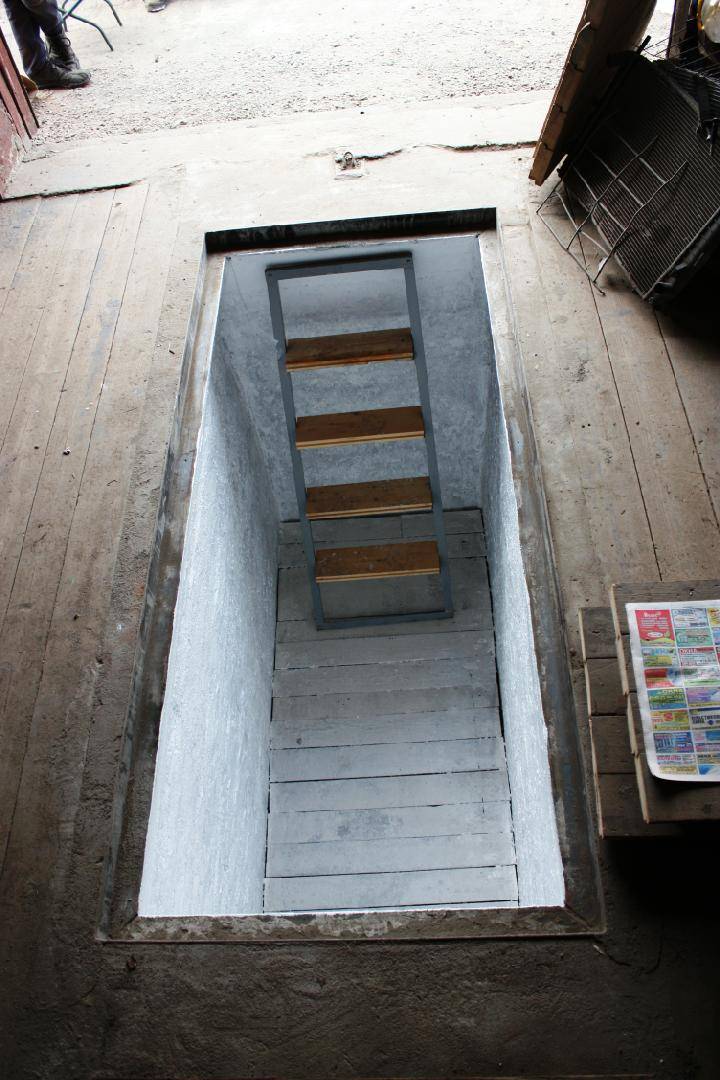

Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.
В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.
Пластиковые модели
Сегодня производители изделий из полимерных и пластмассовых материалов предлагают готовые пластиковые ямы для гаража. Надо отдать должное данному виду продукции, которая упростила сооружение смотровых ям. Предложений на рынке с каждым годом все больше и больше. Здесь не только широкий размерный ряд, но и разнообразие сырьевого материала, да и цены значительно разняться.
Для готового котлована нет надобности проводить гидроизоляцию. Главное – заложить хорошую песчаную подушку и засыпать песком пространство между стенками выкопанного углубления и сами пластиковым изделием.
Подготовительные работы
Любая серьёзная строительная работа начинается с проекта. Причём проект нужен не для проформы, а для себя. В нём продумывается всё, от общего вида до мельчайших деталей. В том числе создаётся технологическая карта, в которой расписывается последовательность и содержание технологических операций.
ФОТО: vdomishke.ruСмотровая яма
Определение размеров
Размеры ямы определяются размерами автомобиля и гаража. Смотровая яма должна обеспечивать безопасность работающего, удобство при работе и лёгкость обслуживания автомобиля. Ширина траншеи должна быть такой, чтобы машина случайно туда не упала, но в то же время чтобы работнику там не было тесно. Это примерно на 40 см уже колеи колёс.
Глубина траншеи обычно делается 1,8 метра. Если работник невысокого роста, ему можно сделать подставку.
Длину траншеи рекомендуется делать примерно на 1,5 метра длиннее машины. Слишком глубокая и слишком длинная яма потребует больше финансовых вложений. Итого, обычно яма для легковушки имеет размеры 1,8 х 0,8 х 5 м. Толщина стен примерно 150 мм.
Разметка и рытьё котлована
Перед принятием решения о строительстве смотровой ямы следует разобраться с уровнем грунтовых вод (УГВ) на том месте, где запланирована яма. Если УГВ меньше 2 метров, яму строить нереально – её будет регулярно заливать водой. В этом случае придётся устанавливать металлический или пластмассовый кессон, но это дорогое удовольствие. Если УГВ более 3 метров, можно смело начинать строить яму.
В гараже на полу надо сделать разметку будущей траншеи. Ось ямы обычно совпадает с осью въезда машины в гараж. Причём размеры траншеи должны быть больше готовой ямы с учётом опалубки, стенок, подсыпок, гидроизоляции и др.
От характеристик грунта зависит трудоёмкость процесса выкапывания котлована. В случае глинистого грунта копать котлован можно с вертикальными стенами. Но если грунт песчаный, стены при копании всё время будут осыпаться. Придётся эту осыпь убирать, сохранять, а после создания стен и уборки опалубки засыпать её обратно в свободное пространство.
Если сам гараж ещё не построен, котлован легко может выкопать экскаватор. А если яма строится в уже существующем гараже, то копать придётся руками.

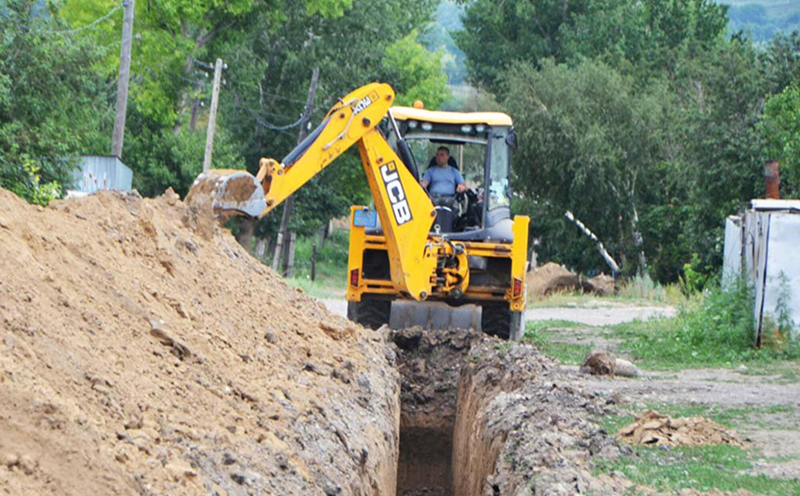

ФОТО: kamchat.infoКотлован копает экскаватор
