Бытовые котлы и насосы отопления: газовые, дизельные, электрокотлы

Виды теплообменников: медь, сталь, чугун

Теплообменник так же является очень важной характеристикой при покупке. Ведь он напрямую определяет надежность, удобство и энергоэффективность системы отопления

Так медные теплообменники, в виду меньшего веса и лучшей проводимости тепла, имеют меньшие габариты и устанавливаются на стену, а чугунные, как самые тяжелые, предлагают только напольную установку. Но медь намного хуже чугуна переносит любые механические воздействия, так как данный металл очень легко повредить. Чугунные котлы в общем признаны более долговечными (срок эксплуатации может превышать полвека), но при снижении температуры отопления ниже 60 градусов чугун может вырабатывать конденсат, который будет вызывать эррозицю и на теплообменнике даже могут появиться трещины. Медные теплообменники от перепадов температур не страдают и они проще в установке, так что нередко подойдут для отопления небольших помещений.

Кроме того на рынке выделяются газовые котлы с теплообменниками из стали, которые занимают в каком-то роде позицию между теплообменниками из меди и чугуна. Они еще прочнее чугунных, что облегчает процесс профилактики перед отопительным сезоном и по его окончанию, в том числе удаление конденсата, нагара, а также проверка целостности труб и герметичности стыков, в процессе чего теплообменник, учитывая его габариты и вес, легко повредить. Но при этом больше подверженны риску выйти из строя из-за перепадов температур, так как сталь подверженна крайне быстрой коррозии при усиленной конденсации влаги. В свою очередь, стальные теплообменники предлагают более широкий модельный ряд, предполагающий разную энергоэффективность и способы крепления. Они бывают трех видов: битермические (в них теплообмен происходит двойственным путем), монометрические (напрямую от газа к жидкости), вторичные/пластинчатые (тепло передается от жидкости теплоносителей к жидкости ГВС). Большей популярностью пользуются медные теплообменники, так как больше соответствуют потребностям небольших особняков. Но они используются в основном в настенных котлах.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
использование фитингов увеличивает сопротивление сети на 30%;
при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Напольный или настенный?

Ошибка №17
Однозначного ответа что лучше, здесь не существует.

На просторах нашей страны до сих пор считается, что напольный в “одни ворота” выигрывает у настенного.

При этом в Европе их давно признали низкоэнергоэффективными устройствами и практически запретили во всех жилых домах.

То ли еще будет

Но вернемся в родные пенаты. Вот на что вы должны ориентироваться в первую очередь.

хорошие напольные котлы очень дорогие

При этом дешевый напольный котел будет проигрывать в производительности качественному настенному.

они более надежны и долговечны (особенно чугунные)

у них простая автоматика + есть энергонезависимые модели

напольные берут для реально больших домов

Настенные покупают:

в первую очередь для экономии пространства в доме и только затем для экономии семейного бюджета

из-за умной электроники

Один раз грамотно все настроил и неделями не подходишь к прибору.

Ремонт насоса своими руками

Если сломался насос циркуляционный для отопления ремонт своими руками сделать не сложно. Насосы рассчитаны на значительный срок службы, они надежны и долговечны. Но иногда они ломаются. Устройство насосов простое, имеются в продаже любые запасные части, поэтому в случае отказа прибора ремонт можно легко сделать своими руками.

Единственное что нужно знать и строго выполнять, чтобы избежать поломок насоса:

не включать насос «сухим», т. е. без наличия в системе теплоносителя;
не включать насос при открытом байпасе;
не перегревать теплоноситель;
избегать длительных простоев, чтобы не было заклинивания вала из-за окисления;
промывать систему перед отопительным сезоном;
следить за стабильностью напряжения.

Характерные неисправности для «мокрых» и «сухих» насосов несколько отличаются. У сухих повреждаются уплотнительные кольца, и теплоноситель может залить обмотки двигателя, что вызовет короткое замыкание. Максимальный срок службы уплотнительных колец около 2-3 лет, поэтому их нужно сменить раньше, еще до возникновения неисправности. «Мокрые» циркуляционные насосы портятся из-за запуска при нулевой подаче, и при отсутствии жидкости в системе.

Как выбрать и на что обратить внимание?

Электрические котлы для отопления дома 220 В делятся на три класса:

Эконом. Такие агрегаты оснащены гидроузлом, включающий в себя блок ТЭНов и водяной бак. Система управления довольна проста — автоматика на основе электромеханического термостата. Дизайн самый простой, и, конечно, цена невысокая.
Стандарт. Такие изделия имеют многоступенчатую систему защиты, а также циркуляционный насос. Такие котлы более стильные и хорошо вписываются в интерьер дома. Однако цена на изделие 220 В будет выше.
Премиум. Самые современные, но дорогостоящие приборы, которые имеют в арсенале электронную систему управления температурой, несколько режимов работы, систему защиты. Прибор можно подключить к централизованным сетям управления микроклиматом. Соответственно, дизайн электрокотла стильный и оригинальный.

Кроме вышеперечисленного, при покупке электрокотла для отопления 220 В, необходимо учитывать:

уровень мощности — для обогрева 10 кв.м. потребуется примерно 1 кВт электроэнергии;
число контуров — одноконтурная модель подойдет только для отопления дома, двухконтурная — и для нагрева воды;
автоматизированная система — такие агрегаты работают в более экономном режиме и с высоким уровнем КПД.

Технические характеристики насосов для систем отопления GRUNDFOS UPS 25–40

Основание устройства сделан полностью из чугуна. Конструкция привода изготовлена по схеме «мокрый ротор». Благодаря такому типу сборки насосов практически бесшумен. Работает он на трёх скоростях, они обычно устанавливаются в зависимости от вашей системы отопления (то есть везде индивидуально). Маркировка названия модели расшифровывается так:

Up — обозначение типа оборудования;
S — переключатель скоростей насоса;
25 — диаметр трубы, в мм;
40 — наибольший показатель напора.

Такое циркуляционное устройство имеет небольшие размеры, именно поэтому оно не нуждается в дополнительном рабочем месте. Насос предназначается для циркуляции воды в системах отопления и обогрева пола, снабжения горячей водой.

Технические характеристики устройства:

Присоединение трубы — G 1 1/2;
Максимальный рекомендуемый подъем — 2,45 м;
Диаметр патрубков — 25 мм;
Напор — до 4 м;
Общая мощность — 25/35/45 Вт;
Вес — 2,6 кг;
Наибольший расход устройства —3,5 м3/ч;
Монтажная длина — 180 мм;
Максимальное рабоче давление — 10 бар;
Питание — 230 В.

Циркуляционное устройство очень экономичное: может работать как постоянно, так и с помощью настройки таймера, который контролирует весь процесс по заданным параметрам.

Тактование и методы решения

Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.

В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.

В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?

А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.

Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.

В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.

Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.

Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.

Ошибка №5
Но и перебарщивать с так называемыми “мозгами” не нужно.

90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.

Уж лучше поставить парочку умных и недорогих комнатных термостатов.

Большинство именно так и решает извечную проблему с тактованием.

Устройство парового котла

Конструкцию ПК упрощенно можно представит, в виде емкости, где вода преобразовывается в пар. Она изготовлена из труб разного диаметра. Кроме трубной системы ПК имеет топочное пространство, в которой сжигают природное топливо.

Устройство парового котла и его конструктивные особенности, определяются видом топлива. Например, угольные топки оборудованы колосниками, на которых размещен горящий топливный слой, через них в топку поступает кислород.

Вверху топки установлен дымоход, создающий тягу в парогазовом тракте агрегата, чем поддерживается нормальный режим. Паровые котлы на газе имеют газовую или мазутную горелки.

Горячие уходящие газы, получаемые в процессе горения топлива, нагреваю воду до кипения, после этого с зеркала испарения начинает выделяться пар, поступающий потребителю, а дымовые газы через трубу уходят в атмосферу.

Главные конструкционные элементы паровых котельных связываются в одну целостную котловую систему с помощью гарнитуры, арматуры, циркуляционных насосов, КИПиА дымососов и вентиляторов.

Чем управляются насосы

В современных котельных, управление насосами относится к функциям комплексной автоматики. Тем не менее, это не исключает в аварийных ситуациях, возможность ручного управления, выполняемого оперативным персоналом.

По всем направлениям перемещения технологической жидкости, существует резервное оборудование, такое же требование предъявляются для наличия резервного электропитания.

Для больших тепловых схем это должен быть независимый источник электроэнергии, например, от другой трансформаторной подстанции, а для устройств малой и средней мощности, должны быть автономные источники электропитания, например, дизель генераторы.

Для сокращения аварийных ситуаций, особенно в тепловых сетях из-за гидроударов, в последнее время применяют систему частотных преобразователей (пч), которая способствует:

экономии электроэнергии до 20 %;
снижению расхода воды, из-за снижения утечек до 5 %;
снижению затрат на ремонт систем отопления, так как из-за изменения частоты, срок службы группы насосов повышается 1,5 раза;
снижение расходов топлива на нагрев сетевой воды.

Принцип работы водяного отопления

Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.

Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.

В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.

Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.

Для создания замкнутой цепи используют трубопроводы

При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры. Справка! Чаще выбирают металлопластиковые трубы

Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени

Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.

Естественная и принудительная циркуляция воды

Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).

Гравитационные системы выгодны в обустройстве и эксплуатации.

Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.

Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.

Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.

Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.

Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего. При экономии на оборудовании приходится переплачивать за трубы и комплектующие

При экономии на оборудовании приходится переплачивать за трубы и комплектующие.

Для принудительной циркуляции теплоносителя устанавливают насосы.

Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.

Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.

Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.

Одно- и двухтрубная, коллекторная разводка

В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:

Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.

Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.

Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.
Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.

Какой теплообменник лучше — из стали или чугуна?

Теплообменник — это основной элемент в конструкции отопительного устройства. И здесь при решении вопроса, какой лучше, мнения разделяются.

Чугунные конструкции

Чугунный теплообменник

Чугун по своей долговечности более выгоден по сравнению со стальным аналогом. Но он значительно тяжелее и используется преимущественно в котлах напольного типа. В то же время теплообменник из чугуна меньше подвержен коррозии из-за толщины стенок.

По продолжительности эксплуатации чугунного и стального котла сроки выглядят следующим образом:

чугунный — 30-40 лет
стальной — 15-25 лет

Теплообменник из чугуна более устойчив к химически активным веществам. А это значит, что его можно использовать в системах, где теплоноситель — антифриз или друге подобные жидкости.

Обладая большей инерционностью за счет своей массы, чугун дольше сохраняет набранное тепло, так как конструкция теплообменника их этого материала делается в виде нескольких секций.

К недостаткам чугунного теплообменника относится:

Излишняя хрупкость материала, что требует осторожности при его транспортировке и монтаже — при ударах в его структуре могут образовываться микротрещины.
Требователен к составу теплоносителя, так как жесткая вода создает риск быстрого выхода из строя.
Чугунный теплообменник чутко реагирует на разность температуры воды на входе и выходе. Поэтому подавать слишком холодную воду крайне не рекомендуется, а чтобы избежать такой ситуации, на входе устраивают узел регулирования температуры теплоносителя.
Существует риск разрушения чугуна при постоянных перегревах, поэтому требуется постоянный контроль температуры теплоносителя.

Стальные теплообменники

Теплообменник трубчатый

Стальные конструкции легче по весу и имеют более привлекательный внешний вид, поэтому лучше вписываются в интерьер помещения.

Сталь в отличие от чугуна — это более пластичный материал, который не боится механического воздействия. Её преимущества заключаются в следующих характеристиках:

устойчивость к перепадам температуры теплоносителя
транспортировка и монтаж не вызывают затруднений

К недостатку стальных теплообменников следует отнести возможность образования коррозии. Однако этот недостаток устраняется правильным монтажом и эксплуатацией. Главное — не допускать снижения температуры теплоносителя ниже «точки росы», о чем должна заботиться автоматическая система контроля котла.

Медные устройства

На рынке появились газовые устройства, где теплообменник выполнен из меди. Естественно, что стоимость таких агрегатов значительно выше всех известных. Однако она компенсируется массой достоинств такого устройства:

Из-за свойств меди прогрев стенок происходит равномерно без локальных перегревов теплоносителя.
Минимальное количество осадка и накипи внутри медного теплообменника.
Благодаря малому удельному весу меди и теплообменник, и сам котел имеют низкую массу.
Медь устойчива к коррозии.
Теплоноситель в таких устройствах движется с большей скоростью, что не позволяет образовываться на стенках накипи.
Высокий коэффициент полезного действия.
Получается, что такие теплообменники, не считая высокой цены, практически не имеют недостатков.

В чем заключается сложность подключения двух котлов

Основной сложностью использования двух котлов в одной отопительной системе является необходимость обустройства разных типов обвязки. Два газовых котла в одном доме могут устанавливаться только при закрытой системе отопления. То есть, подключение газового котла к системе отопления не доставит проблем. А для твердотопливных агрегатов нужна открытая система. Дело в том, что второй вариант котла способен нагревать воду до очень высокой температуры, что приводит к повышению давления в системе. Даже при слабом горении углей теплоноситель продолжает нагреваться.

В такой ситуации требуется сброс давления в отопительной сети, для чего в контур врезают расширительный бак открытого типа. При недостаточном объеме этого элемента системы можно вывести отдельную трубу в канализацию для отвода излишков теплоносителя. Однако установка такого бачка может стать причиной попадания воздуха в теплоноситель, от чего могут пострадать внутренние элементы газового котла, труб и приборов отопления.

Избежать всех перечисленных сложностей подключения двух котлов в одну систему отопления одновременно можно с помощью двух вариантов:

Использовать теплоаккумулятор – устройство, позволяющее совместить закрытую и открытую отопительную систему.
Организовать закрытую схему отопления для твердотопливного и пеллетного котла, применив специальную группу безопасности. В этом случае агрегаты могут работать автономно и параллельно.

Конденсационный или традиционный котел?

Котлы как люди, есть традиционные, а есть нет

Средний уровень КПД, в который уперлись традиционные газовые котлы составляет следующие значения:

настенные модели – 92-93%

напольные – 90%

И тут неопытный потребитель впервые видит конденсационный котел с его показателем КПД в 100% и даже выше.

Ошибка №12
Значит для экономного отопления выгоднее всего брать именно его.

При этом мало кто ему объясняет, что конденсационные котлы высокопроизводительны в основном в низкотемпературных системах, а именно – теплый пол.

Для обычной радиаторной или смешанной системы отопления никакой речи о высокой производительности и КПД выше 100% уже не идет. Тем не менее, конденсационник очень хорош, когда нет возможности или желания ставить большой напольный котел, а мощности обычного настенного не хватает.

Средняя окупаемость разницы в стоимости конденсационного и традиционного котлов для частного дома составляет 3-5 лет в зависимости от условий. И чем меньше площадь дома + если газ при этом природный – тем дольше конденсатник будет себя окупать.

Мощность котла. Как ее подобрать?

Отопительная мощность котла рассчитывается исходя из площади обогреваемого здания. Общеприятным считается показатель в 1 кВт на 10 квадратных метров. При этом учитывается мощность, необходимая непосредственно на обогрев, с компенсацией потерянного КПД (коэффициент полезного действия) из-за вентиляции помещения, а также с учетом небольшого запаса по мощности. Таким образом можно подсчитать, что, если высота потолков составляет около трех метров, то на 10 квадратных метров потребуется 0,6 кВт тепла, что с прибавкой в виде 30% на компенсацию потерь КПД от вентиляции здания и с запасом до 30% мощности даст нам тот самый показатель в 1 кВт на 10 квадратных метров. Слишком большой запас по мощности котла также не желателен в целях экономии, как на затратах ресурсов, так и на стоимости самого котла. Соответственно, на площадь в 200 квадратных метров понадобится отопительная система мощностью в 20 кВт. При этом стоит учитывать энергоэффективность помещения – площадь окон, утепление стен и полов, так как это значительно повышает затраты энергии на создание комфортной температуры в помещении.

Мощность оборудования

После выбора типа топлива стоит задуматься о необходимой мощности устройства. Чтобы рассчитать теплотворную мощность оборудования, требуется реализовать тепловой расчет отопительной системы. Если площадь частного дома или дачи составляет менее 800 м², то стоит ориентироваться на формулу, по которой 10 м² площади нуждаются в 1 киловатте мощности отопительного устройства.

Расчет сложнее, если устройство требуется для постройки бани. Утепленность здания обеспечивает запас тепловой мощности, в который включается экономия энергии при помощи двухконтурного оборудования

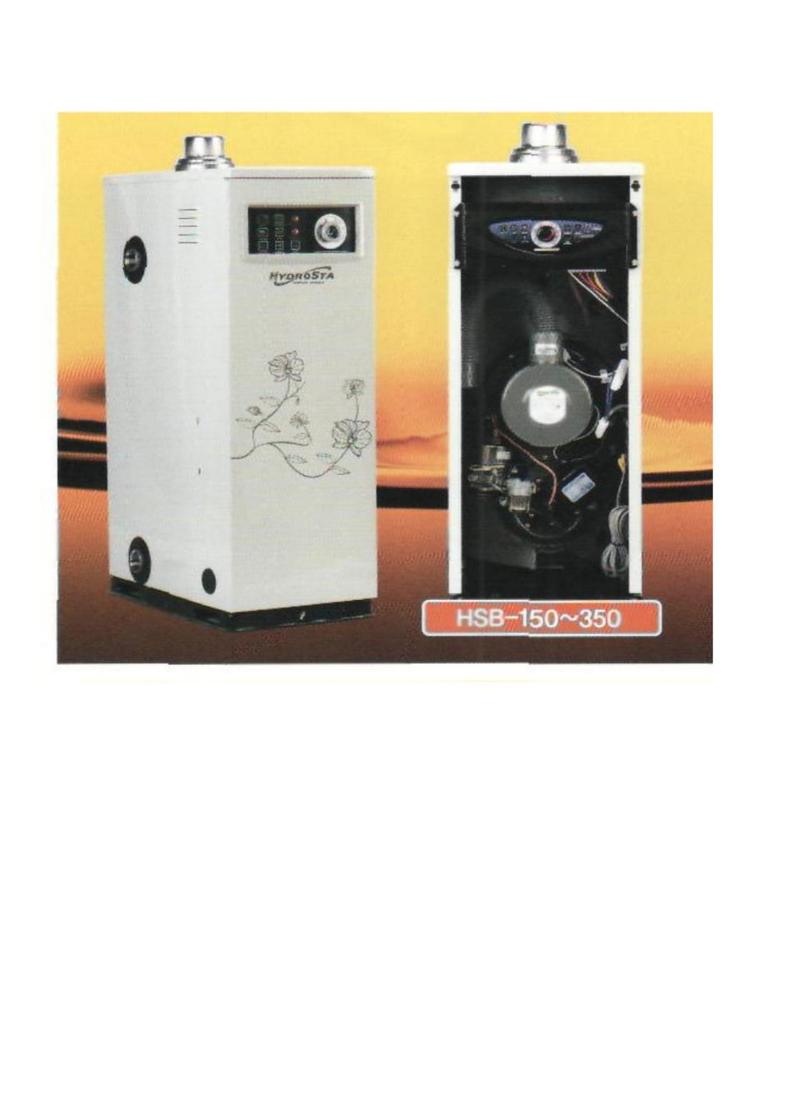

Внимание стоит обратить на битопливный котел. Он гарантирует оптимальный уровень мощности при малых затратах топлива

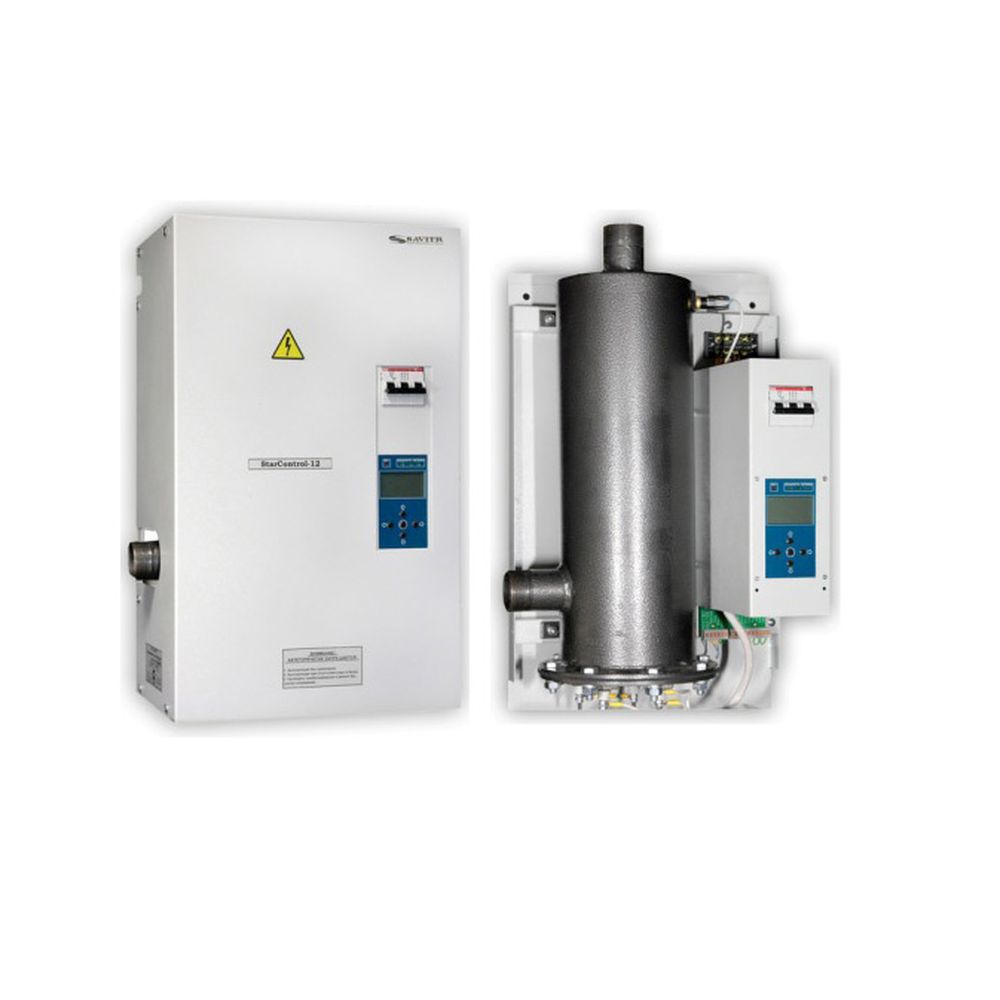

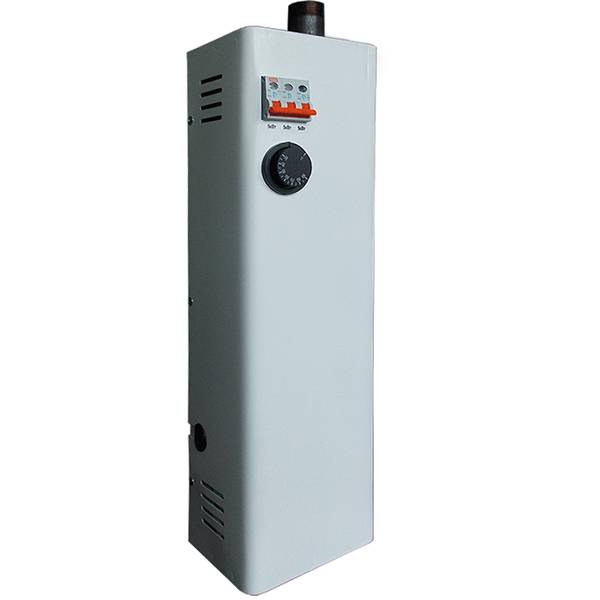

Электрические котлы отопления

Электрические котлы отопления — это очень удобное решение для жильцов домов и квартир, которые не имеют газовых систем. В отличие от газовых котлов, электрические котлы не требуют проведения сложных газовых трубопроводов и периодических проверок герметичности системы.

Электрические котлы имеют малый объем, что делает их компактными и удобными в установке, а также позволяет экономить пространство в помещениях. В этом отличие от газовых котлов, которые занимают много места.

Электрические котлы независимы от погодных условий и имеют высокий КПД (коэффициент полезного действия), что позволяет увеличить экономию энергоресурсов.
Удобная и простая система управления делает эксплуатацию котлов максимально комфортной для потребителей.
Система безопасности котлов предотвращает возможность непредвиденных ситуаций и позволяет получать надежную и стабильную работу.

Электрические котлы отопления — это превосходный выбор для быстрого и качественного отопления домов и квартир. Они требуют минимального обслуживания и обеспечивают надежную и удобную работу.

Заключение

Все бытовые газовые котлы предназначены для обогрева помещений, независимо от их назначения — будь то городская квартира, загородный коттедж или небольшой частный дом в деревне. Современные устройства могут еще производить горячую воду для бытовых нужд домовладельца и его семьи

Поэтому при выборе того или иного устройства необходимо обращать внимание на его функциональные возможности

Среди них важное место занимают материал теплообменника и мощность оборудования, зависимость от электроснабжения и тип дымохода

Читайте далее:

Современные бытовые газовые котлы — технические характеристики и особенности конструкций

Виды, особенности конструкций и правила выбора двухконтурных газовых котлов

Газовые котлы для отопления — категории и группы

Компактные настенные газовые котлы отопления: виды и особенности

Чем отличаются настенные газовые котлы отопления — технические характеристики и эксплуатационные особенности устройств

Заключение

Подбирать насос следует с учетом трех его основных параметров – расход, присоединительный диаметр и высота напора. Стоит отметить, что полученные при расчете характеристики – это максимальные показатели работы насоса. И поскольку такой режим в период всего отопления котлом будет длиться непродолжительное время, то выбирать насос необходимо с несколько заниженными показателями. Такой подход существенно сэкономить средства и сократит расходы электроэнергии.

В котельных преимущественно применяются центробежные насосы с электрическим приводом, которые по своему назначению подразделяются на питательные, подпиточные, сетевые, сырой воды и конденсатные.

Основными характеристиками насосов являются:

Подача (объем воды, подаваемый насосом в единицу времени) в м 3 / ч (л/с);

Напор (разность давлений после насоса и до него) в м вод.ст.;

Допустимая температура воды на входе в насос, при которой вода в насосе не вскипает, в 0 С.

С целью повышения надежности водоснабжения устройств котельной обычно используется не менее двух параллельно соединенных насосов с одинаковыми характеристиками, из которых один насос является рабочим, а второй резервным. Если насосы работают одновременно, то давление воды за насосами остается прежним, а подача воды увеличивается и становится равной сумме подач каждого из насосов (рис. 66).

Регулирование подачи насосов производится задвижками, установленными на напорных участках трубопроводов, а при наличии обводной линии (байпаса) перепуском части воды из напорного трубопровода во всасывающий трубопровод.

Рис. 66. Насосная установка:

1 — насос; 2 — электродвигатель; 3 — фундамент; 4 — пружинный амортизатор; 5 — гибкая вставка; 6 — переходный патрубок; 7 — обратный клапан; 8 — задвижка; 9 — манометр; 10 — байпасный трубопровод.

Из центробежных насосов в котельных широко используются одноступенчатые консольные насосы типа К (КМ), одноступенчатые насосы с двухсторонним всасыванием типа Д. и многоступенчатые насосы типа ЦНСГ, а также многоступенчатые конденсатные насосы типа КС

Консольные насосы предназначены для перекачивания чистой неагрессивной воды с температурой до 85 0 С в количестве от 5 до 350 м 3 . При этом создаваемый ими напор составляет 20 — 80 м вод.ст.

По способу установки и крепления насосы делятся на два типа: К и КМ (рис. 67). Насосы типа К имеют самостоятельную стойку, которая крепится к опорной раме. Вал насоса соединяется с валом электродвигателя упругой муфтой.

Рис. 67. Насосы консольные:

1 — крышка корпуса; 2 — корпус; 3 — уплотняющее кольцо; 4 — рабочее колесо; 5 — сальниковая набивка; 6 — защитная втулка; 7 — крышка сальника; 8 — вал; 9 — шарикоподшипник; 10 — электродвигатель.

У насосов типа КМ (моноблочный) рабочее колесо установлено на удлиненном валу электродвигателя, а корпус насоса крепится к фланцу электродвигателя. В остальном насосы имеют одинаковое устройство. Их насосные части унифицированы и имеют идентичные технические характеристики.

Спиральный корпус насоса типа К имеет отлитые с ним заодно нагнетательный патрубок и две опорные лапы. Спереди насоса по его оси к корпусу крепится крышка с всасывающим (входным) патрубком. Это позволяет в случае необходимости, сняв крышку, извлечь рабочее колесо, не производя полной разборки насоса. В нижней части корпуса расположено сливное отверстие, а вверху отверстие для выпуска воздуха при заполнении насоса водой. Отверстия закрываются пробками с резьбой. Рабочее колесо посажено на консольную часть вала, который вращается в двух шарикоподшипниках. Смазка подшипников производится маслом, находящимся в корпусе подшипников. От протечек воды вдоль вала насос защищает сальниковая набивка, уплотняемая крышкой сальника.

Марка консольного насоса обозначается тремя цифрами, например, К 50 — 32 — 125. Первая цифра обозначает диаметр всасывающего патрубка в мм, вторая цифра указывает на диаметр нагнетательного патрубка в мм, а третья — на диаметр рабочего колеса, мм

Центробежные горизонтальные одноступенчатые насосы двустороннего входа используются в качестве сетевых насосов, так как имеют наибольшую для центробежных насосов подачу (рис.68).. Ее величина находится в интервале от 200 до 800 м /ч. Напор, создаваемый насосами, расходуется на преодоление сопротивлений в котельной и в тепловых сетях и находится в пределах от 40 до 95 м вод. ст.

1, 3 — подвод пара; 2 — отвод отработанного пара; 4 — блок паровых цилиндров; 5 — отвод воды в котел; 6, 8 — нагнетательные клапаны; 7 — всасывающие клапаны; 9 — подвод воды; 10 — блок водяных цилиндров; 11 — золотник.

Характеристики бытовых котлов и насосов для отопления: описание типов и особенностей эксплуатации
