Скважина для воды своими руками: технологии ручного бурения

Инструменты и материалы

В зависимости от того, какой тип скважины нужно обустроить, какова ее глубина, а также от бюджета мероприятий, выбирают инструменты и материалы.

Установку для бурения со станиной можно сварить с помощью обычного аппарата. Шнековый ручной бур покупают в магазине. К нему могут понадобиться дополнительные секции с резьбой. Их количество зависит от предполагаемой глубины источника.

Для обсадной трубы часто применяют пластиковые трубы, хотя они не настолько прочны, чтобы выдерживать движения грунта. Дольше служит бетонная обсадка или металлическая труба, но металл склонен к коррозии. Оптимальный материал – толстостенный пластик, устойчивый к низким температурам

При соединении частей нужно будет обратить внимание на качество пайки – некоторые виды пластика требуют специальных приборов

Скважина внутри дома

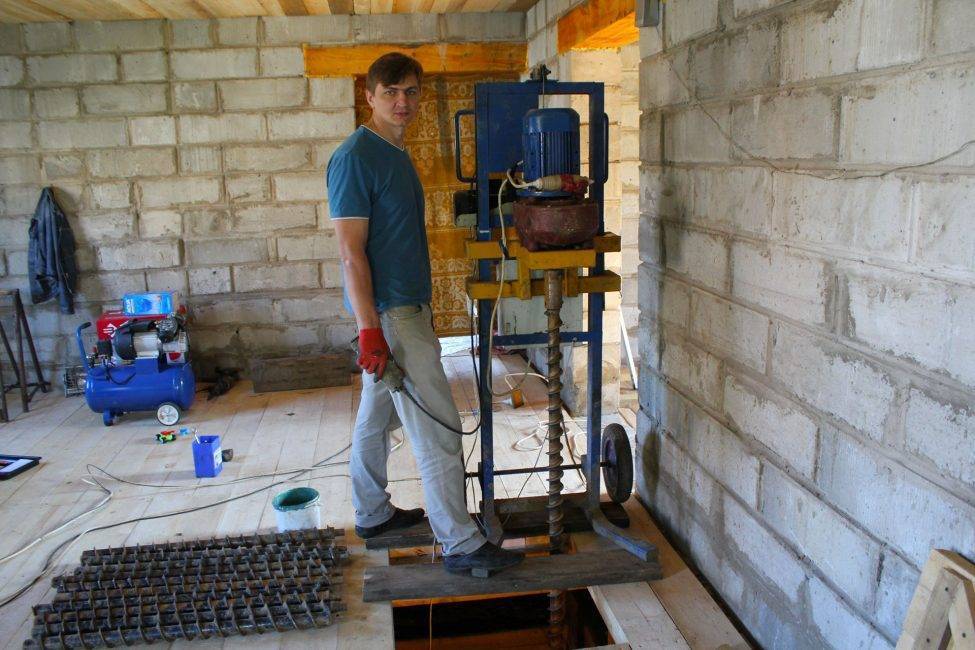

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

• Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
• На чердаке может быть установлен водонапорный бак
• Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
• Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
• Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
• В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

• ударное;
• вращательное;
• смешанного типа.

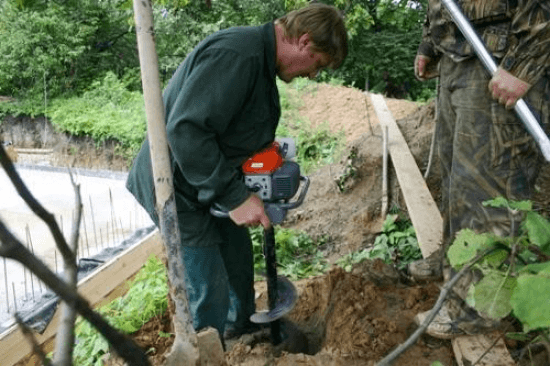

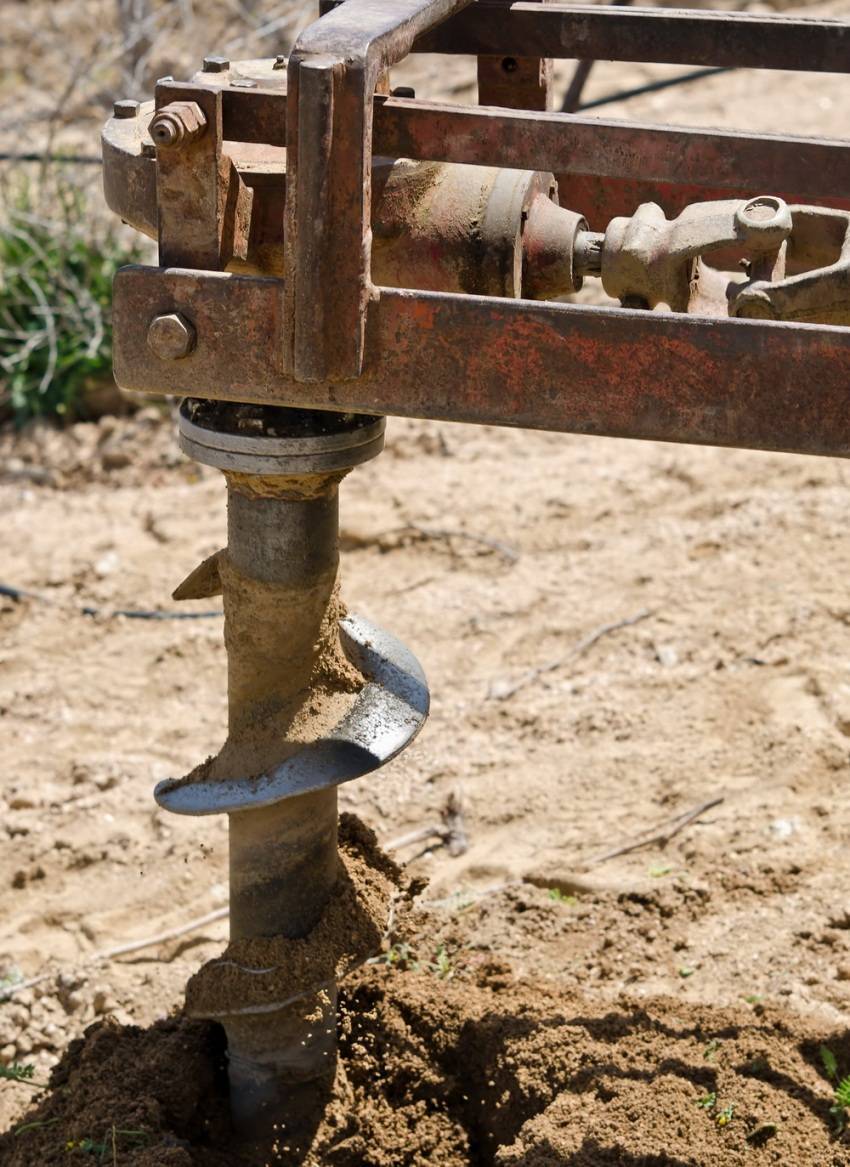

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

• хорошая скорость;
• нет необходимости промывки;
• уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

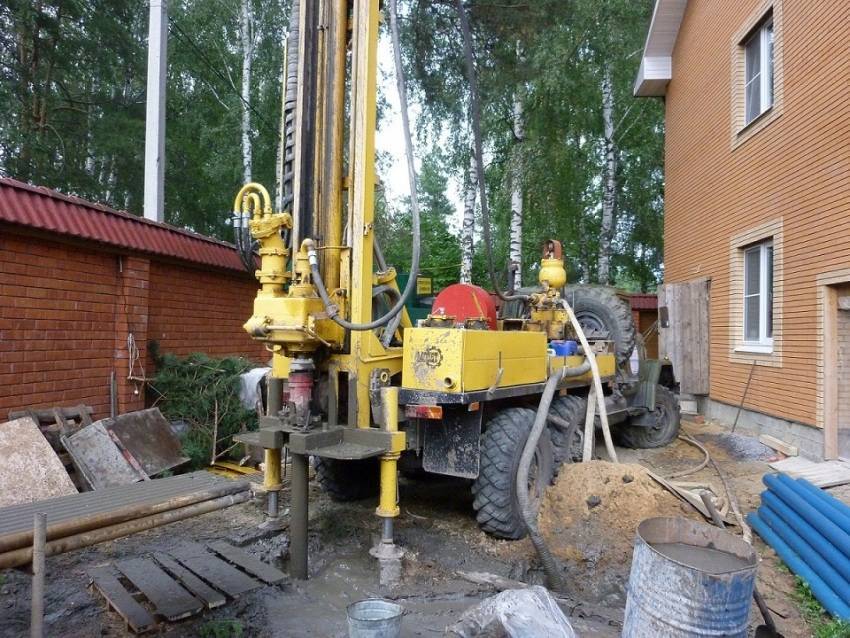

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

Используя данную технологию, можно разрушить практически любую по твердости породу. Это дорогостоящий способ, применяется для артезианских скважин.

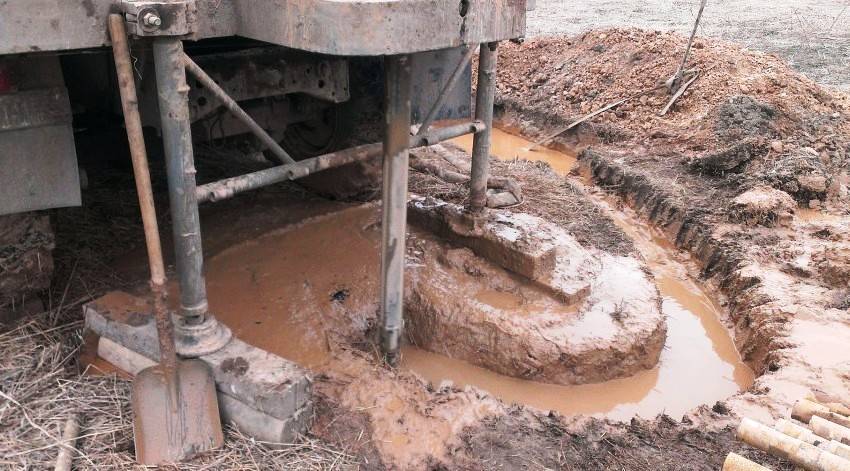

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

• мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
• долговечность пробуренной скважины (прочность стенок);
• возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму

Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Технологии бурения

Есть куча различных методик установки скважин, успешно используются для совершения данной работы. Каждый метод обладает уникальными свойствами, которые помогут обеспечить необходимые условия. Освоив различного рода методики, спокойно осуществите бурение своими силами. Рассмотрим каждую методику:

Шнековый метод

Способ применяется для бурения скважин на маленькой глубине. Берётся специальный инструмент, бур, которым прорубается земля и выносится наружу приваренными лопастями. Если лопасти приделаны под прямым углом, весь мусор придётся доставать. Если лопасти приделаны под углом менее 90-та градусов, то весь мусор не придётся доставать.

Технологией стоит пользоваться на гравийных и суглинистых грунтах. Другие местности невозможно бурить шнековым методом. В случае необходимости учитывайте все условия.

Колонковое бурение

Существует определённый инструмент – труба, на конце закреплена колонковая воронка, оснащенная острыми зубцами, сделанными из стойкого и качественного металла. Инструментом можно пробурить плотные, твёрдые породы. Колонковая труба напрочь разрушает весь прочный грунт долотом, после чего, коронка осуществляет разбуривание и выбрасывает наружу все накопившиеся отходы в трубке.

Разбуривание происходит из-за вращения колонки с трубкой, углубляется глубже в грунт и создаёт нужную нам скважину с определённой шириной, равной сечению используемой детали. Ненужный мусор выбрасывается наверх со снарядом под названием «Стакан». Тяжеленной кувалды убирают породу. В самостоятельном разбуриванье этим приёмом, предусматривается подача чистой воды, воды с небольшими кусочками глины. Решением этой задачи, является укрепление стенок.

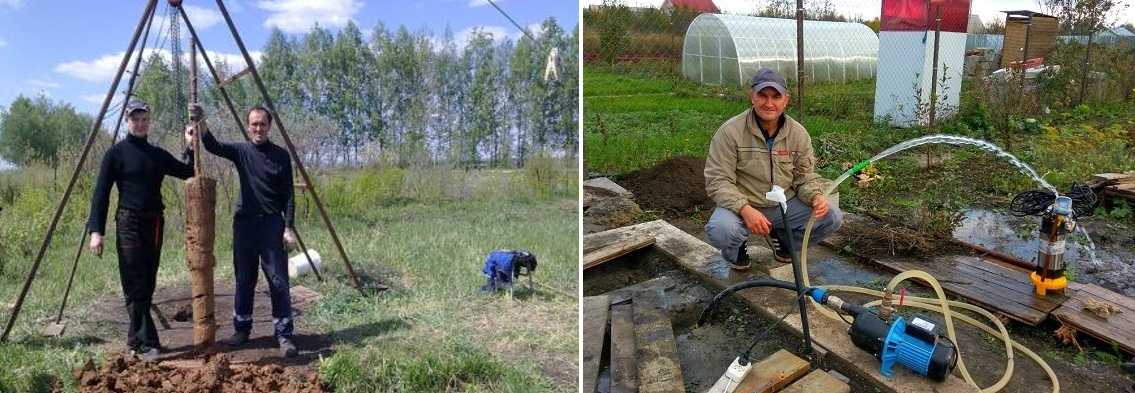

Ударно-канатный метод бурения

Используется оборудование под названием тренога. Сооружение высотой в два метра, которое конструируется прямо на самом месте установки. Сверху треноги прикрепляется блок. Через блок кидается трос, в конце устанавливается желонка. Суть приспособления заключается в его опускании и поднимании наверх, используя трос. Желонку очищают от мусора через дырочку, находящуюся на расстояние 50 сантиметров от рамки снизу.

Бурение ударно-канатным приёмом скважин своими силами, предоставляет поднятие бурового приспособления на высоту, которую позволяет тренога, и затем его опускают обратно под силой притяжения. Позволяет разбить породу. Обломки собираются желонкой. Помните, нужно всегда возводить треногу.

Ручное роторное бурение на воду

В таком способе ствол создаётся благодаря буру, выглядящее как огромное сверло. Прорывает в земле поток, создавая вращения. Канал нужен для того, чтобы достать необходимого водо-несущего слоя. Прибор качествен при бурении скважин самостоятельно на воду в гравийных и суглинистых почвах. На неустойчивых, песчаных местностях, скважину можно закрыть с помощью бура-ложки.

На песок

Чтобы проделать бурение скважин на песок, достаточно взять вышеописанные методы, шнековый или ударно-канатный способы. Одна сложность в данном бурение – очистка канала от шлама. Нужно тщательно подходить к работе в этом приёме, первоначально, убрав рыхлый верхний слой почвы. Постоянно следив за наполнением лопастей или желонок шламом. Для облегчения работы, можно периодически подливать воду в канал, после чего, медленно опускать прибор внутрь, делая скважину.

Как пробурить скважину для воды своими руками

Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.

Для работ необходимо:

• подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
• выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
• установить бурильную установку.

Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.

При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.

Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.

Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.

Гидробурение

Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.

При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.

Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.

Важно: выясняя, можно ли зимой бурить скважину под воду, следует учитывать температуру воздуха. В морозы работа с влажным грунтом и водой невозможна. Даже подача горячей жидкости не всегда решает проблему

Работы допустимы при отсутствии промерзания грунта

Даже подача горячей жидкости не всегда решает проблему. Работы допустимы при отсутствии промерзания грунта.

Бурение ударно-канатным методом

Для этого необходимо использовать специальную вышку.

Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.

Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.

Важно: при бурении любой скважины верхняя ее часть существенно шире, чем диаметр обсадной трубы. Для укрепления и стабилизации конструкции зазор между обсадной трубой и стенками ямы засыпают щебнем.

Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Ударно-канатное бурение

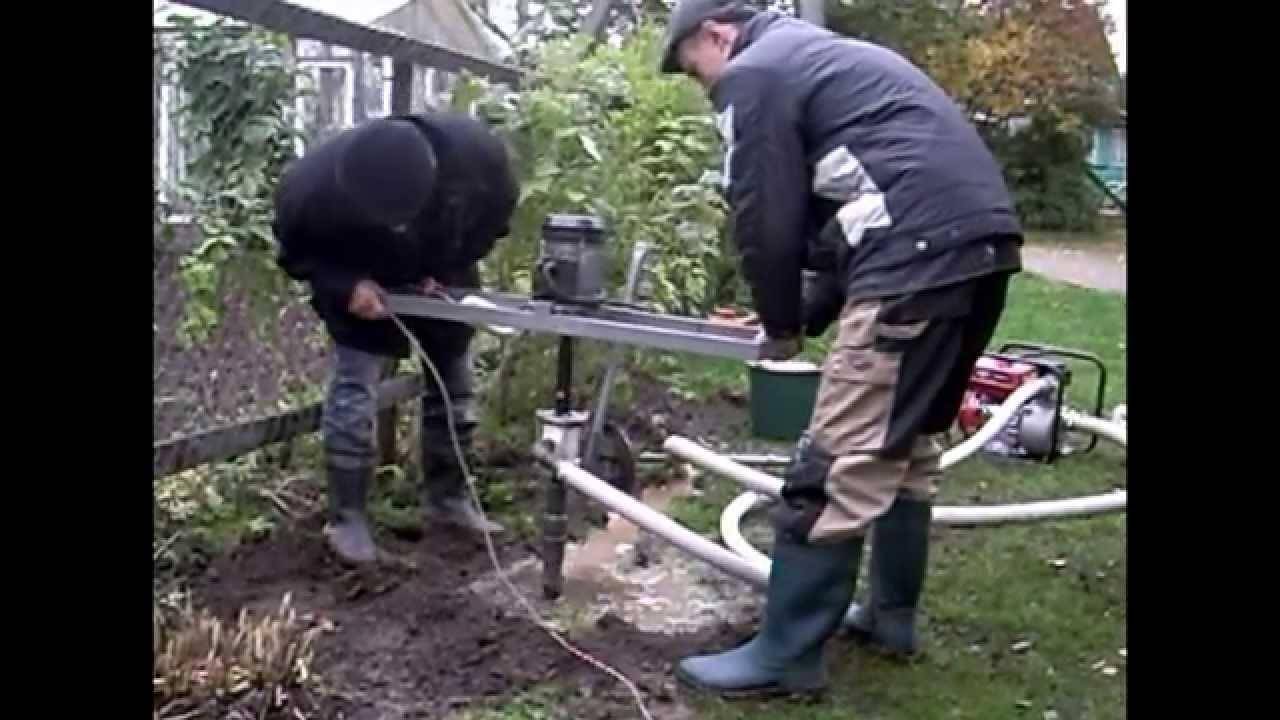

Ручное гидробурение

Преимущества гидробурения скважин

Технология гидробурения на воду в народе получила популярность сравнительно недавно, поэтому имеет много неверных толкований. Во-первых, является ошибочным представление о том, что метод годится только для небольших скважин. Это не так.

При желании и соответствующем техническом обеспечении гидробурением можно бить скважины более 250 метров. Но наиболее распространенная глубина бытовых скважин составляет 15-35 метров.

Мнение о большой стоимости метода также не подтверждается расчетами. Хорошая скорость работ снижает финансовые затраты.

К явным преимуществам метода так же можно отнести:

• компактность оборудования;
• возможность бурения на крайне ограниченной площадке;
• минимум технологических операций;
• высокая скорость работ, до 10 м в день;
• безопасность для ландшафта и экологического баланса;
• возможность собственноручного бурения;
• минимальная стоимость.

Пожалуй, самым весомым плюсом гидробурения все-таки является возможность вести бурение на благоустроенных территориях без существенных эстетических неприятностей.

Технология гидробурения на станке МБУ позволяет провести цикл работ на небольшой площадке и не нарушает благоустройство участка

Преимущества гидробурения становятся также очень явными, если сравнить его с технологией сухого бурения, где необходимо постоянно доставать из ствола для очистки рабочий инструмент и загружать его снова.

Больше всего эта технология приспособлена для работы с  мелкообломочными осадочными грунтами, которые легче всего извлекать из скважины с помощью желонки. А буровой раствор позволяет обойтись без желонирования.

Конечно, для хорошего результата предприятия надо приобрести соответствующие средства механизации, потому что одним самодельным буром, даже на малых глубинах, не обойтись.

Подбор места для скважины на дачном участке

Перед тем как сделать скважину для забора воды на даче, надо провести самостоятельные гидрогеологические изыскания. Звучит громко, но заключаются они в элементарном опросе соседей, имеющих собственный источник воды.

Выяснить во время опроса нужно:

• Глубину зеркала воды в существующих точках забора. Узнать указанное обстоятельство можно у владельцев как скважин, так и колодцев.
• Стабильность статического уровня. Не имеет ли он свойство значительно опускаться в засушливый летний период и зимой.
• Геологическую обстановку. Точнее, какие горные породы были вскрыты при копке колодца или бурении? Встречались ли валуны?

Дачные участки, как правило, располагаются в равнинной местности, которой характерно практически горизонтальное залегание геологических элементов. Незначительные отклонения будут только за счет разницы в абсолютных отметках между существующим источником и точкой бурения.

Никаких народных методов поиска признаков воды на участке лучше не использовать. Разговоры о чувствительности муравьев и учете климата вообще смешны, на залегание грунтовой воды они никоим образом не влияют. На климат надо вообще было ориентироваться, когда выбирали участок.

Вот определиться с кратчайшей трассой от источника к дому или к бане очень даже стоит. И обязательно участь возможность установки вышки с удобством проведения всего комплекса работ. Определиться с лучшим временем для бурения поможет следующая статья.

Типы водозаборных выработок и грунтов

Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.

В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:

• абиссинский колодец;
• фильтровая скважина;
• артезианская скважина.

Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.

Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.

Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)

Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.

Фильтровые скважины, которые также называют скважинами “на песок”, создают на грунтах, где водоносный слой пролегает относительно неглубоко – до 35 метров.

Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.

На этой схеме наглядно представлено устройство фильтровой скважины. В нижней ее части необходимо установить фильтр, чтобы предотвратить попадание песка и ила в воду

Работы при хорошем раскладе отнимут два-три дня. Фильтровая скважина нуждается в хорошем обслуживании, поскольку постоянное присутствие в воде частичек песка и ила может вызвать заиливание или запесочивание.

Обычный срок эксплуатации такой скважины может составлять 10-20 лет. Срок может быть больше или меньше в зависимости от качества бурения скважины и ее дальнейшего обслуживания.

Артезианские скважины, они же скважины “на известняк”, самые надежные, поскольку водонос приурочен к коренным отложениям. Воду вмещают многочисленные трещины скальной породы.

Заиливание такой скважине обычно не грозит, а дебит может достигать примерно 100 куб.м/ч. Но и глубина, на которую предстоит провести бурение, обычно оказывается более чем солидной – от 20 до 120 метров.

Разумеется, бурить такие скважины сложнее, а времени и материалов на выполнение работ уйдет значительно больше. Профессиональная бригада может справиться с работами дней за 5-10. А вот если мы бурим скважину на участке своими руками, может понадобиться и несколько недель, и даже месяц или два.

Но усилия стоят того, ведь артезианские скважины могут без проблем прослужить полвека, а то и больше. Да и дебит такой скважины позволяет снабжать водой не только один дом, но и небольшой поселок. Только для устройства подобной выработки не подходят ручные методы бурения.

Физико-механические свойства грунтов также имеют большое значение при выборе метода бурения.

В ходе работ может понадобиться пройти самые различные пласты, например:

• влажный песок, который поддается бурению практически любым способом относительно легко;
• водонасыщенный песок, извлечь который из ствола можно только с помощью желонки;
• крупнообломочные породы (гравийные и галечниковые отложения с песчаными и глинистыми заполнителями), бурят которые желонкой или стаканом в зависимости от заполнителя;
• плывун, представляющий собой мелкодисперсный песок, перенасыщенный водой, вычерпать его можно только желонкой;
• суглинок, т.е. песок с обильными включениями глины, пластичный, хорошо поддающийся бурению шнеком или колонковым стаканом грунт;
• глина, пластичная порода, с бурением которого справится шнек или стакан.

Как узнать, какие грунты залегают под поверхностью, и на какой глубине находится водоносный слой? Конечно, можно заказать геологические исследования грунта, но это процедура не безвозмездная.

Почти все выбирают более простой и дешевый вариант – опрос соседей, которые уже пробурили скважину или соорудили колодец. Уровень воды в вашем будущем водоисточнике будет примерно на той же глубине.

Бурение новой скважины на небольшом расстоянии от уже существующего сооружения может и не пойти по точно такому же сценарию, но скорее всего, будет очень похожим.

Распространенные ошибки и советы по их исправлению при монтаже скважины на воду

К сожалению, все профессионалы иногда допускают ошибки, и при бурении скважин они могут привести к последствиям, в том числе к неисправности источника.

Достаточно распространенный дефект — это неправильное определение водоносного слоя. Чаще это связывается с неопытностью человека в данной сфере или плохим знакомством с почвенными слоями в этой местности. Выходом из подобной ситуации является привлечение человека с опытом, а если делаете сами скважину, для начала подробнее изучите грунтовый состав. Пропуск водоносного слоя. В этом случае бурение считается слишком глубоким. В результате могут возникнуть самые различные проблемы с источником подачи воды. Если такая ошибка все-таки возникла, необходимо перекрыть неиспользуемый водоносный слой и продолжить бурение. Неточный выбор фильтра для скважины. Если устройство очистки не подходит по параметрам источника, значит, водоснабжение будет весьма загрязненным. Это явление имеет последствия в виде скорейшего выхода из строя закачивающего насоса и возможности делать прочистку скважинного трубопровода

Чтобы избежать подобных действий, важно максимально ответственно отнестись к выбору фильтрующего механизма. Отсутствие герметичности обсадной колонны. С такой ситуацией сталкиваются, когда употребляется металлический трубопровод

С такой ситуацией сталкиваются, когда употребляется металлический трубопровод

Если трубопровод создается из нескольких отрезков, — он должен быть сварен и дополнительно загерметизирован. Если есть отверстия в трубах, значит готовьтесь к прочистке, так как из-за этого возникает заиливание источника.

Старайтесь не доверять сооружение автономного водоснабжения новичкам, а при самостоятельном монтаже детально ознакомьтесь со всеми нюансами.

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

• Желонка — буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 — 1,5 м.
• Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
• В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
• Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Где нельзя бурить абиссинскую скважину?

Скважины «на песок» запрещено забивать:

• в оврагах;
• на обрывах;
• и склонах крутых холмов.

И все потому, что в этих местах даже незначительный отбор почвенных вод может нарушить естественный дренаж, и угроза оползней возрастет в разы.

Кроме того, нельзя бить абиссинскую скважину ближе, чем на 15 м:

• от хлева или птичника;
• компостной ямы;
• пудр-клозета.

От выгребной ямы или навозной кучи до колодца должно быть не менее 30 м, а от ближайшего кладбища, скотного двора или птицефермы — не менее 300 м. Если же в окрестностях находится промышленный полигон отходов (свалка) или канализационный отстойник, то до них должно быть не менее 3,5 км. Как и до секретных предприятий химической или атомной промышленности.

Важно

Чтобы не просел грунт, обычные колодцы нельзя бурить ближе, чем на 15 м от построек жилого и хозяйственного назначения. Но к абиссинским скважинам это отношения не имеет. Просадки от них не отмечались, поэтому специалисты и говорят, что бить их можно «прямо в подвале дома».

Чертежи для гидробура своими руками

Для создания буровой установки потребуется сделать чертежи. Они включают схему всех деталей гидробура и их построение. Размеры малогабаритной конструкции достаточно компактные.

Схема гидробура:

• Разборная рама;
• Механическая лебедка;
• Бур;
• Двигатель;
• Вертлюг (используется для скольжения всех элементов);
• Мотопомпа;
• Буровая штанга;
• Шланги для подачи жидкости;
• Блок управления.

Самодельный бур обойдется намного дешевле, чем покупка заводской модели. Сначала потребуется купить элементы на образцы, а специалист сможет лучше выполнить заказ при наличии готовых чертежей

Буровой вертлюг и штанги необходимо приобрести в специализированном магазине. Очень важна профессиональность инструмента, так как на эти части прилагается большая нагрузка. Можно заказать детали у специалиста. Лучше выбрать современные станки с ЧПУ. Также необходимо выбирать определенные виды стали.

Заводские образцы помогут проверить качество работы. Достаточно сопоставить самодельные и заводские детали. Так проверяется резьба. Для качественной модели совпадение должно быть идеальным.
