Бур для скважины своими руками: виды, инструменты, материалы и технология изготовления

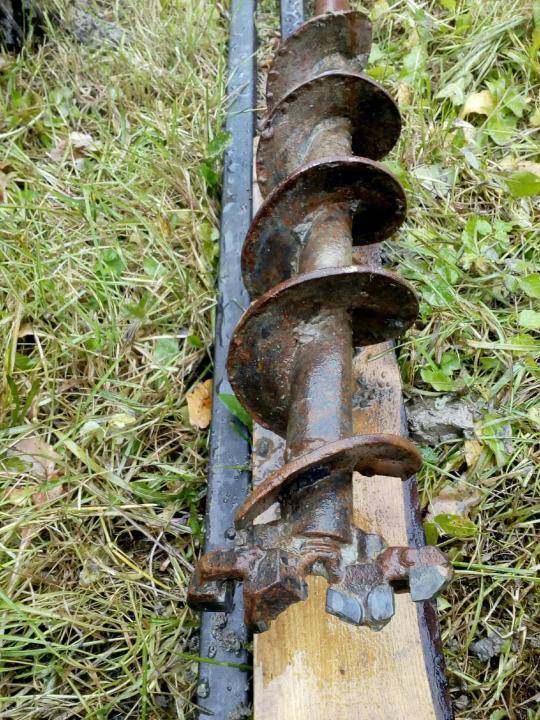

Ручной бур со шнеками

Кроме того, специалисты напоминают о длине ручки. Для удобства она должна быть ниже среднего роста человека.

Обычно бур для скважины не превышает 1,5-1,7 метра. Такой выбор позволяет комфортно использовать ручной инструмент, поэтому во время бурения не возникают трудности. Как же тогда обеспечивается достаточная глубина?

Секретом являются отдельные шнеки, позволяющие свободно наращивать бур для скважин на нужную длину.

Причем их изготовления для бурения – несложная задача для сварщика. Ему нужно своими руками лишь сварить трубу с диаметром ручки с арматурой, свободно входящим внутрь. После этого придется просверлить отверстие, которое позволит фиксировать шнек.

В результате своими руками удастся удлинить бур для скважины. Причем по своей работоспособности он превзойдет гидробур при должном старании человека.

Крепление секций разъемной трубы

К буровому снаряду наращивание следующих секций производится разными способами. Для этого может использоваться:

резьбовая муфта;
гаечно-болтовое крепление;
приваренная муфта.

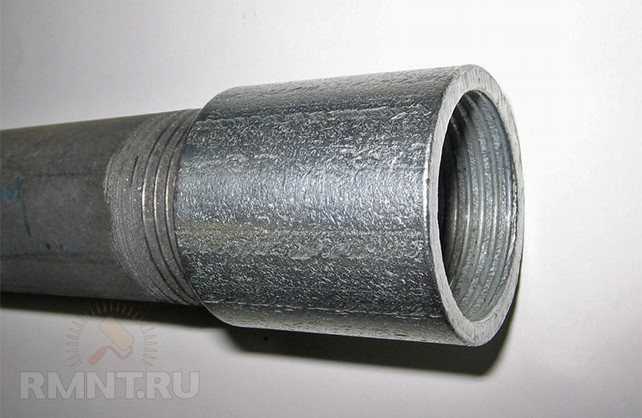

Резьбовая муфта необходимой длины крепится при помощи резьбы, обустроенной на внутренней поверхности каждой секции. Чтобы исключить самопроизвольное разделение элементов, используется фиксатор шплинтового типа.

Крепление при помощи гаечно-болтового узла лучше использовать для секций небольшого диаметра. Крепежные элементы — болты и гайки — привариваются непосредственно к отделам трубы. Она должна иметь тонкие стенки. Поэтому такое соединение имеет низкий уровень надежности. Если работы по бурению скважин необходимо провести в твердом грунте, гайки и болты лучше не использовать.

Чтобы сделать приваренную муфту, необходимо нарезать заготовки из трубы большего диаметра. Эти элементы привариваются к основанию бура и к дополнительным секциям. Муфта надевается на расположенный ниже участок и крепится поперечным болтом и гайкой, насаженной на его конец.

Выбирая конкретный способ крепления секций для буровой трубы, необходимо учесть следующий факт. В процессе работы бур необходимо периодически поднимать на поверхность, чтобы удалить с рабочей поверхности пробуренный грунт. Для этого трубу нужно будет разбирать и собирать для дальнейшего использования. Простое крепление значительно облегчит задачу.

Изготовление лопастей

Дисковый бур

Лопасть, или нож для бурения — это основной рабочий элемент бура. Приспособление выполняется несколькими способами в зависимости от характеристик почвы, глубины скважины, умений и навыков мастера.

Наиболее востребованные виды ножей:

спиральный;
ложковый.

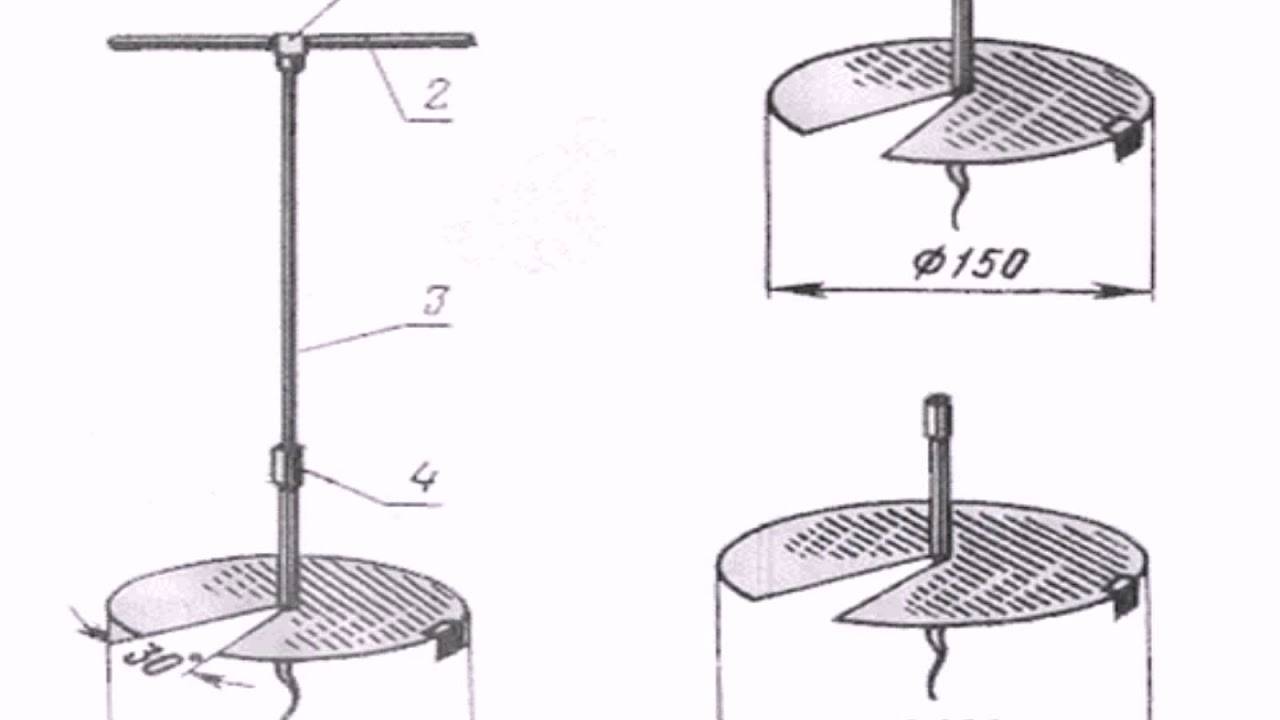

Самой простой конструкцией является листовой спиральный короткий бур. Диаметр устройства может быть различным, но при выборе следует учитывать тот факт, что ручка вращается легче при малом диаметре приспособления. Толщина металла для изготовления ножа — от 1,5 до 3 мм. После изготовления, режущую поверхность необходимо заточить, а кромки расположить к буровой трубе под углом 40 градусов.

Рис.5: Листовой спиральный короткий бур

Лопасти можно изготовить из использованных металлических дисков для циркулярки. Детали разрезаются пополам и располагаются так же, как и в первом случае. Преимуществом дисков является то, что они не гнутся и не деформируются при нагрузках.

Ложковое ручное устройство

Ложковый бур является более сложной конструкцией. Используют приспособление для выполнения небольших скважин под воду до 20 м глубиной. Диаметр трубы выбирается в зависимости от размеров скважины, в которой будет размещено оборудование. Длина бура может доходить до 1 м 20 см. Конец устройства оснащается сверлом, имеющим большой диаметр. Это необходимо для поддержания правильного направления во время бурения.

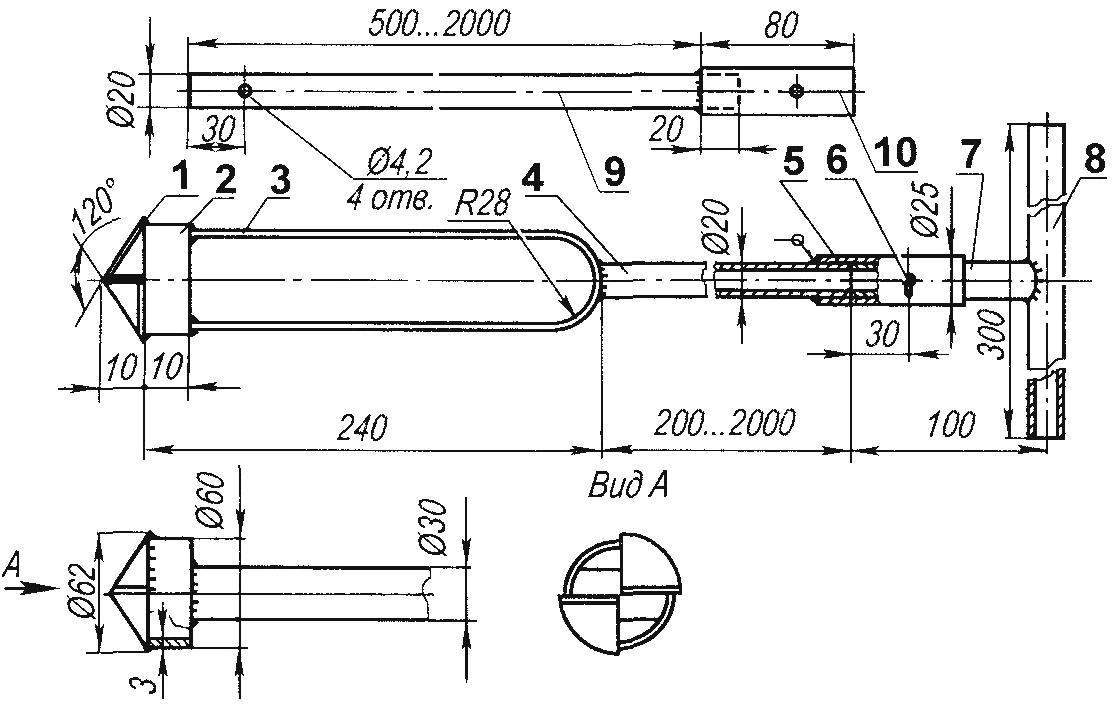

Рис.6: Ложковые буры

Нюансы, которые следует учитывать при выполнении бура

Желающие самостоятельно сделать качественный, прочный и надежный бур, должны обратить внимание на следующие нюансы

Универсальный ручной бур, пригодный для выполнения различных, по назначению и объему, работ должен иметь не приваренные, а съемные лопасти. Если к устройству будет приложен комплект круглых ножей, имеющих разную форму и диаметр, то многофункциональное приспособление пригодится для выполнения огромного ассортимента работ.
Специалисты утверждают, что для бурения неглубоких лунок под посадку кустарников и других растений, ямок под опорные конструкции, скважин, определяющих уровень грунтовых вод, и монтажа подземных коммуникаций лучше всего подойдут ножи диаметром от 9 до 12 см.

Для высадки растений имеющих стержневой корень, заливки опор, выполнения компостных ям и колодцев нужны лопасти диаметром от 17 до 25 см.

Чтобы при сварке ручка рычага не сместилась от заданного угла в сторону, ее нужно закрепить сварочной струбциной

Важно помнить, что ручка приваривается к стойке только под углом 90 градусов.. Сделать самостоятельно функциональное и качественное устройство для бурения несложно, если придерживаться определенных правил и рекомендаций, данных специалистами

Сделать самостоятельно функциональное и качественное устройство для бурения несложно, если придерживаться определенных правил и рекомендаций, данных специалистами.

Придерживаясь определенных правил изготовления, соблюдая последовательность этапов и прислушиваясь к рекомендациям специалистов, любой желающий может сделать качественный инструмент, который долго будет приносить пользу своему владельцу.

Советуем почитать: Буровое оборудование

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

Желонка – буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 – 1,5 м.
Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

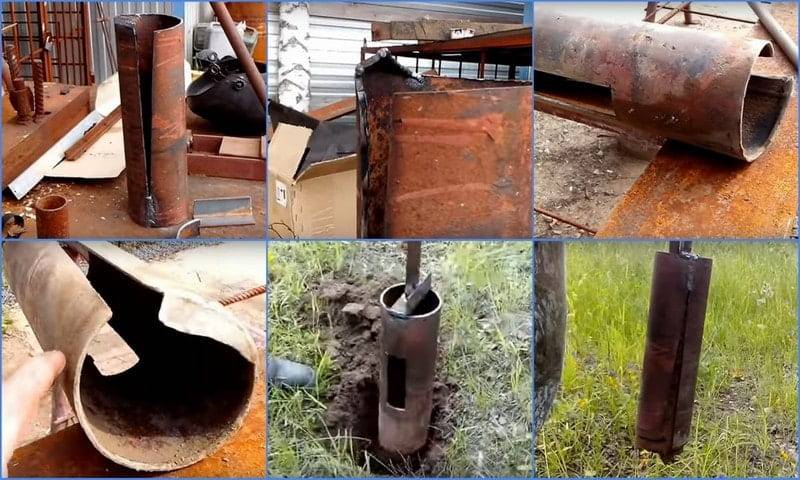

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

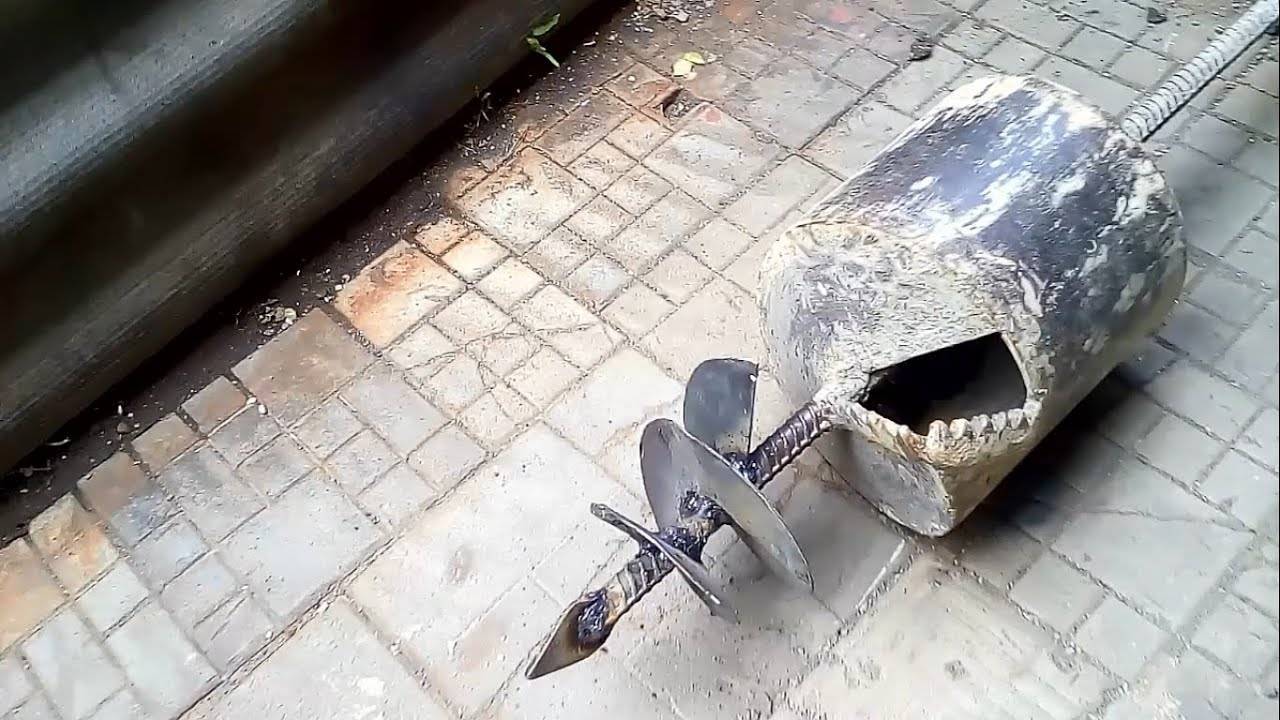

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Альтернативный вариант бура

Используя лист стали, предстоит изготовить заготовки в виде окружностей, которые станут режущими деталями. Если изготовить эти составляющие, придав им разный диаметр, то инструмент можно будет использовать при бурении разных по размерам скважин. Диаметр заготовок должен быть больше на 5 мм по сравнению с шириной предполагаемой скважины.

Виды буров: 1 – ложковый бур, 2 – змеевиковый бур, 3 – змеевик, 4 – буровое долото.

В центре заготовок нужно обустроить отверстия, диаметр которых должен быть на 1 мм больше диаметра стального прута, который станет стойкой. Теперь наступает черед токарного станка, на котором предстоит подготовить втулки из металла, в них нужно тоже сделать два отверстия и нарезать резьбу. Впоследствии она станет служить для крепления режущих элементов на стойке с помощью болтов. Отрезной круг поможет вырезать на заготовках режущих элементов небольшой участок. После его нужно растянуть, удерживая за концы, чтобы элемент стал напоминать винт. Нижний край винтового основания нужно наточить с соблюдением угла в 60°.

На стойке инструмента нужно сделать плоские срезы, которые будут углублены на 3 мм. Сделать их можно посредством наждачного круга с отступлением от конца стойки 8 см.

Нижний конец стойки должен быть сформирован в острие, для этого его предстоит заточить под углом в 30°. Отрезной круг поможет сделать на острие канавки. Для обеспечения более легкого вхождения бура в сухую почву, с помощью сварочного аппарата нужно укрепить к его концу сверло. На противоположном конце стойки нужно установить ручку, чтобы она поддавалась демонтажу. Ее крепление можно произвести втулкой.

Схема сборки самодельного бура.

Последний этап проведения работ предполагает окрашивание инструмента, что позволит защитить его от процессов коррозии, продлив срок службы бура. Инструмент прослужит дольше, если после использования его очищать от земли, проверять на отсутствие повреждений и заусенцев края лезвий. Обнаруженные повреждения можно устранять антикоррозийной краской.

Перед началом использования бура верхнюю часть почвы предстоит снять лопатой, после немного разрыхлив поверхность. Это облегчит вхождение бура.

Разрезной бур

При выборе способа соединения разъемных бурильных труб необходимо иметь в виду, что бурильную трубу в процессе работы необходимо многократно разбирать и собирать.

Они очень выручают, когда процесс бурения затягивается и сам бурильщик теряет мощность, эти приспособления помогают буровому долоту катиться по скважине и вкручивать его при глубоком бурении.

Бур для ударного канатного бурения

Бурение скважин на участке возможно не только вращением бурового долота, но и ударно-канатным методом. Для этого вида работ требуются специальные установки, которые также можно выполнить самостоятельно.

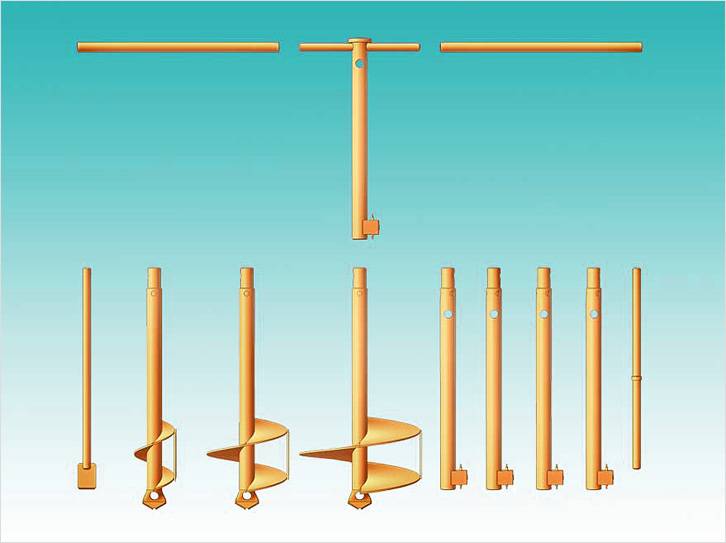

Разъемная буровая труба

Остановимся вначале на технологии изготовления этих двух элементов. В зависимости от того, для каких целей будет применяться бур, размер штанги, буровой трубы, может быть различным. Для посадки кустарников и вкапывания столбов будет достаточно полутораметровой трубы. Длиннее ее делать не всегда имеет смысл, поскольку длина штанги обратно пропорциональна способности металла сопротивляться усилию на скручивание. Слишком длинная штанга, состоящая из одной секции, будет попросту неудобной в работе. Если же глубина лунки или скважины превышает полтора метра, тогда есть смысл делать разъемное соединение. Длина секции разъемной штанги может быть 1-1,2 м. Этого вполне достаточно, чтобы подобрать необходимую длину буровой трубы и постепенно наращивать ее по мере продвижения в глубину.

Если необходим длинный буровой стержень, тогда можно поступить по нескольким сценариям:

Оптимальный вариант для соединения штанг между собой — резьбовая муфта. Внутри каждой из секций нарезается резьба в соответствии с размерами трубы, изготавливается резьбовая муфта необходимой длины. Чтобы исключить самопроизвольное раскручивание соединения, применяют шплинтовой фиксатор. Просто и надежно.
Если диаметр буровой трубы не сильно большой, к торцам каждой из секций можно приварить болт и гайку соответствующего диаметра. Такой вариант проще, но он менее надежен, поскольку сварочное соединение на тонкостенной трубе может иметь недостаточную прочность. Да и с фиксацией резьбового соединения придется поиграться.
Самый простой метод — нарезать муфты из трубы большего диаметра, чем сама штанга, после этого на одном конце секции муфта наглухо приваривается к трубе, с другой стороны в муфту свободно входит следующая секция, а чтобы секции не проворачивались, поперек вставляется болт и фиксируется с другой стороны гайкой.

Чтобы изготовить бур для скважин своими руками чертежи которого мы привели на страничке, естественно, одной штанги будет недостаточно.
