Подключение: профессиональные рекомендации
Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

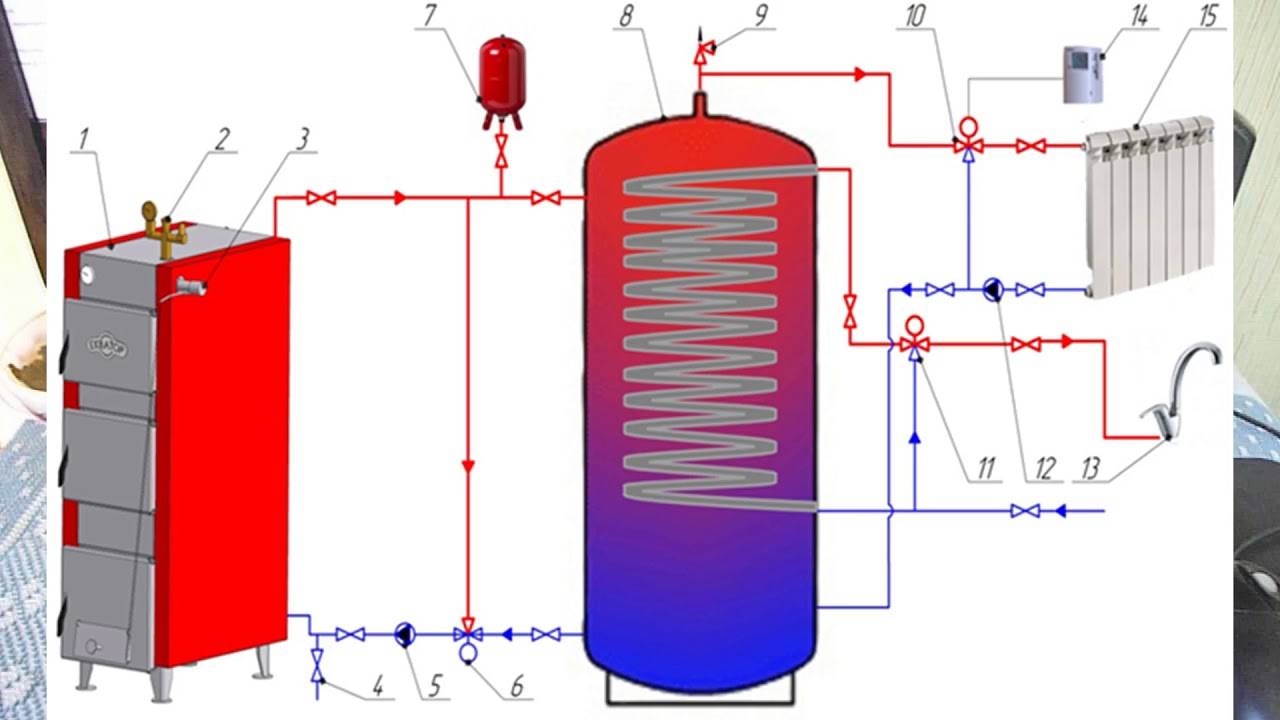

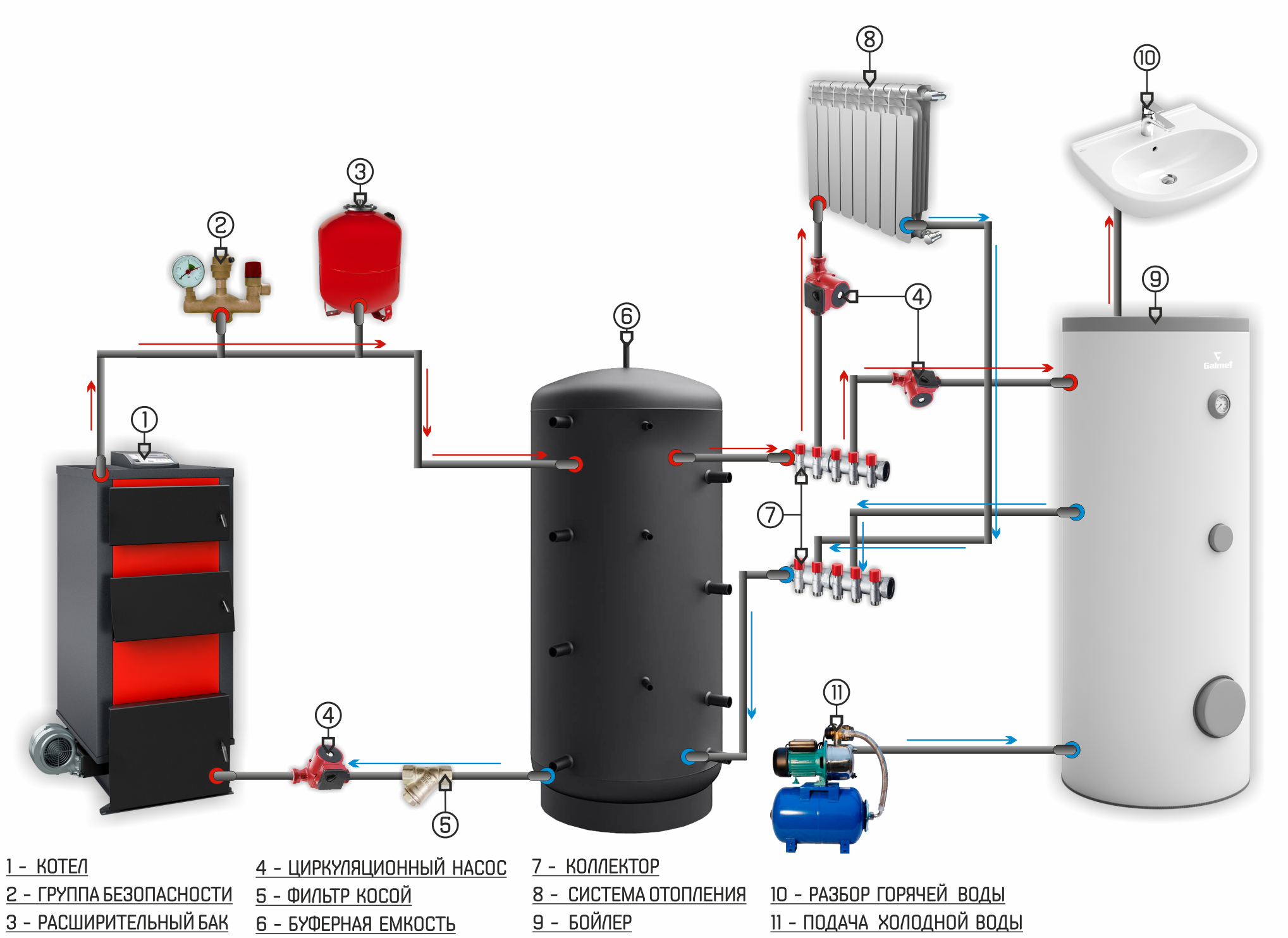

Схема подключения теплоаккумулятора
С подмешиванием жидкости
Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:
- Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
- Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
- В этот момент в бак наливается горячая вода из установленного агрегата — так происходит зарядка теплоаккумулятора.
- За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
- Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
- Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.
Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.
Подключение теплоаккумулятора к твердотопливному котлу
Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.
С гидрораспределением
Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.
Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.
Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.
https://youtube.com/watch?v=V8MNZd2-710
Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.
Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.
Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.
Назначение буферной емкости
Буферная емкость — это устройство для накопления тепла, которое генерирует твердотопливный котел. Буферная емкость имеет несколько функций, которые делают систему отопления более эффективной и долговечной. Она позволяет сохранять тепло, которое генерируется котлом, и распределять его по потребностям системы.
Наша компания предлагает полный ассортимент буферных емкостей, которые подходят к любым размерам и мощностям котлов.
Наши буферные емкости имеют следующие преимущества:
- Надежный кожух, который защищает от коррозии и механических повреждений;
- Высокая теплоизоляция для сохранения максимального количества тепла;
- Легкость монтажа и обслуживания;
- Длительный срок службы;
- Отличное соотношение цены и качества.
Выберите буферную емкость для вашего котла на нашем сайте или оставьте заявку и наш специалист свяжется с вами для консультации и решения всех вопросов.
| Модель | Объем, л | Габариты (ДxШxВ), мм | Цена, руб. |
|---|---|---|---|
| BE-500 | 500 | 800x730x1550 | 25 000 |
| BE-1000 | 1000 | 1000x800x1800 | 45 000 |
| BE-2000 | 2000 | 1200x1000x2000 | 78 000 |
Основное предназначение и принцип работы
Функционирует емкость в отопительной системе по определенной схеме. Котел нагревает тепловой носитель, которая собрана в буферной емкости. Насосная установка подает горячий носитель из верхней точки емкости к радиаторам. В таком же объеме вода возвращается через обратку в буферное устройство для системы оопления. На насосе можно смонтировать термостат, отвечающий за включение и отключение установки.
Как только температурный режим понизится, котел придется топить снова. Но как быстро произойдет подобное? Если в системе нет буферной емкости, это происходит сразу, и ощущается часа через три. А установленная в системе отопления буферная емкость увеличит объем теплового носителя в несколько раз, значит, и остывание его будет происходить медленней. Как говорится, реальность пользы и экономии денег вполне очевидна.
Главная польза от накопительного бака состоит в обеспечении дополнительной безопасности. Проще говоря, емкость защитит котел и отопительную систему от перегревания во время отключения электрической энергии. В связи с тем, что дрова прогорят не сразу, и циркулирование воды не прекратится, котел перейдет в режим аварийного ожидания. Если отключается электроэнергия, и насосы останавливаются, то в случае подключения буферной зоны с возможностью естественного движения теплоносителя, бак заберет излишки тепловой энергии и не допустит создания аварийной ситуации в системе обогрева.
Естественно, вариант установки буферной емкости для котла отопления – дело затратное по стоимости и расходным материалам. При этом площадь вашей котельной должна быть не менее восьми квадратных метров с потолками не ниже двух с половиной метров.

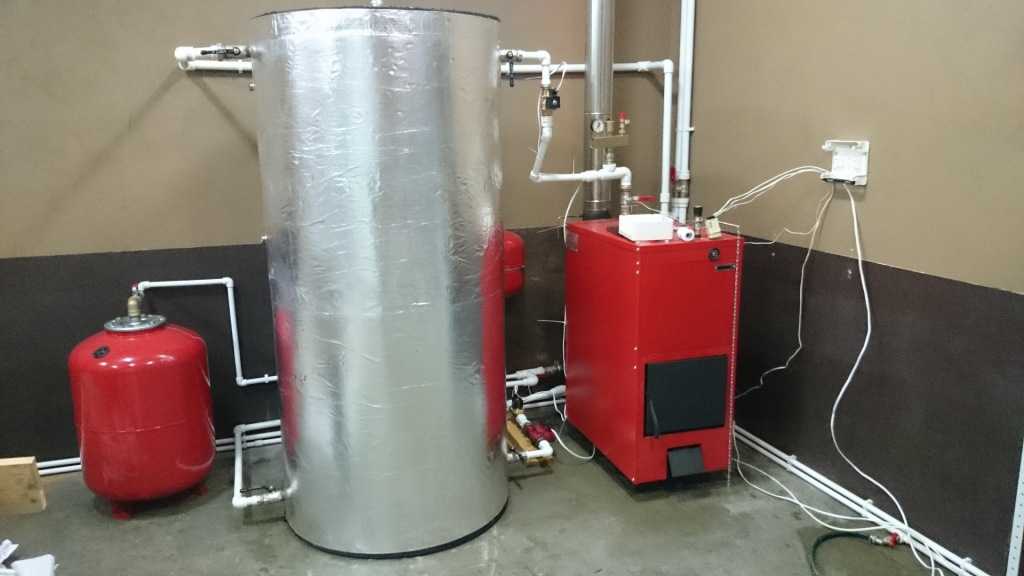

Как выглядит буферная емкость для отопления
Существуют разные методы расчетов рекомендуемых объемов, но практикой доказано, что на каждый киловатт мощности необходимо создавать запас объема в два – три десятка литров. Получается, что вместительность буферного бака полностью зависит от мощности вашего оборудования.
Но все расходы вам придется понести один раз – потом начнется сплошная экономия.
Назначение теплоаккумулятора
Установленный в системе отопления он в автоматическом режиме:
- накапливает излишнее тепло;
- отдает накопленное тепло теплоносителю в нужный момент;
- предотвращает закипание воды в котле при отсутствии электроэнергии;
- обеспечивает работу котла без вмешательства человека.
Буферная емкость предназначена для работы в автоматическом режиме
В теплоаккумуляторе накопителем излишков тепла является буферная емкость для воды. (На фото красная). Представляет собой ёмкость для воды со змеевиком, укрытую теплоизоляцией. Пока горят дрова, она накапливает избытки тепла. Как только котел перестает выдавать нужную температуру, излишнее тепло из этой емкости отдается в систему отопления. Вода в радиаторах не остывает. Система отопления в домах не устанавливается без электрических насосов, которые обеспечивают циркуляцию теплоносителя. Не трудно представить, что происходит в момент перебоев с электроэнергией. Дрова горят, тепло выделяется, а вода неподвижно стоит в трубах. Начинается ее закипание в котле.
Если этот момент упустить, то возможен взрыв со всеми вытекающими последствиями. Теплоаккумулятор для отопления препятствует этому. Пока горит топливо, его приходится периодически добавлять. Если не сделать это вовремя, котел потухнет. Чем это опасно в сильные морозы, знает каждый. Имея ТА процесс между закладками дров увеличивается в разы. При этом не создается опасность размораживания системы из-за затухания котла.

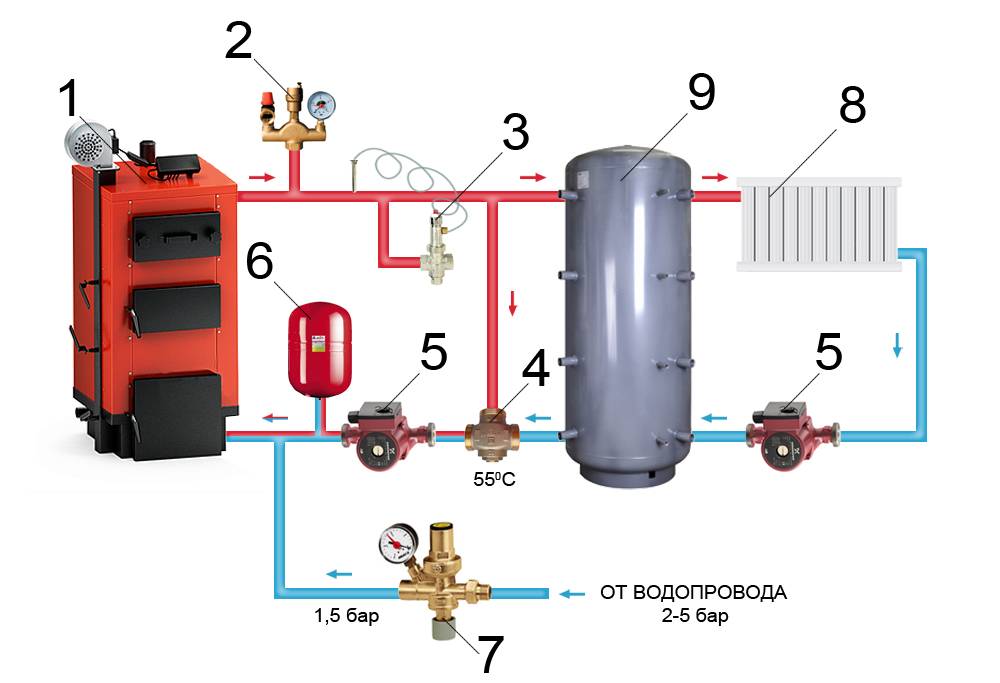

Вариант обвязки с буферной емкостью
Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).
Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.
С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:
Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем
Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.
Для справки. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.
Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, нужна мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.
Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:
Принцип работы и виды буферной ёмкости
Если вы когда-либо видели термос, то поймёте и принцип работы буферной ёмкости. Её еще называют аккумулирующей или тепловым аккумулятором. С виду это бак цилиндрической формы. Стенки внутри него заизолированы поролоном или другим материалом. Это своеобразный посредник, который хранит тепло и равномерно распределяет его по отопительной системе. Это полезно и выгодно по таким причинам:
- Если тепло в доме генерирует твердотопливный котел. управлять мощностью которого очень сложно. С помощью буферной ёмкости вы сможете уменьшить разогрев радиаторов, например, в теплые дни.
- Для твердотопливного котла исчезает необходимость подкидывать дрова в ночное время.
- Если у вас дифференцированный тариф на оплату электроэнергии (днём – дороже, ночью – дешевле), электрокотел можно включать только ночью, а днём отапливаться накопленным теплом.
Использование ёмкости уменьшит выделения вредных веществ в атмосферу вашего дома (при использовании твердотопливного котла). Экономия топлива. Дополнительная защита от перегрева для любого котла. Увеличение теплоотдачи котла и срока его эксплуатации.
Внимание! Есть у буферной ёмкости и минусы. Например, при своих габаритах она должна располагаться рядом с котлом. К тому же современный аккумулирующий бак стоит недешево, чтобы окупить его потребуется не менее 2-х лет
К тому же современный аккумулирующий бак стоит недешево, чтобы окупить его потребуется не менее 2-х лет.
Подключение твердотопливного котла к гравитационной системе отопления
Гравитационная система отопления характеризуется естественной циркуляцией теплоносителя в системе отопления. При нагревании теплоносителя горячая вода от котла вытесняет более холодную, отдавшую тепло посредством радиаторов отопления. Остывшая вода поступает в котел, цикл повторяется и тем самым поддерживается непрерывная циркуляция.
Рассмотрим самую простую схему обвязки твердотопливного котла в системе с расширительным баком открытого типа (система гравитационного типа):
| 1) Твердотопливный котел | |
| 2) Подающая магистраль | |
| 3) Расширительный бак | |
| 4) Отопительный прибор (ОП) | |
| 5) Обратная магистраль |
Несмотря на минимальное количество компонентов, система содержит все необходимое для безопасной эксплуатации котла. Под безопасностью подразумевается защита от перегрева и повышения давления в системе. Постоянная циркуляция воды позволяет не допустить перегрева котла. При этом нужно помнить о важных правилах организации гравитационной системы отопления:
- Одним из важных параметров системы выступает величина циркуляционного напора — расстояние от центра отопительного прибора до центра отопительного котла. Чем выше этот показатель, тем эффективнее работа всей системы. Отопительные приборы должны быть расположены хотя бы на 30 — 50 см выше котла.
- Хотя бы один контур в гравитационной системе должен быть неотсекаемым. Это значит, что циркуляция теплоносителя в нем при работающем котле не должна прерываться ни при каких условиях.
Избежать превышения допустимого давления в котле позволяет расширительный бак. Он может быть как открытого типа, так и мембранным:
- Высота расположения расширительного бака открытого типа относительно котла определяет давление в котле, которое обычно ограничивается значением 2–2,5 бара для стальных котлов и 4 бара — для чугунных секционных. Такой бак являясь местом попадания в теплоноситель кислорода из воздуха не несет почти никакой угрозы долговечности чугунного котла, но грозит сокращением срока службы стального котла из-за коррозии.
- Мембранный расширительный бак превращает систему отопления в закрытый объем и компенсирует объемные изменения теплоносителя, происходящих при его нагреве и охлаждении.
Схема обвязки твердотопливного котла в гравитационной системе отопления с мембранным расширительным баком:
| 1) Предохранительный клапан — обязательный элемент в закрытой системе. В дополнение к нему нужен еще и манометр для визуального контроля давления в котле. | |
| 2) Расширительный бак | |
| 3) Колпачковый вентиль для контроля, технического обслуживания и замены мембранных расширительных баков | |
| 4) Автоматический воздухоотводчик для спуска воздуха | |
| 5) Термостатический смеситель для обеспечения наиболее комфортной температуры воды на выходе | |
| 6) Водонагреватель |
Расположив в одной из ветвей гравитационной системы отопления бак-водонагреватель (установка не менее чем на 30 см выше котла) можно получить горячую воду для бытовых нужд. При этом процесс нагрева воды будет саморегулирующийся. Как только жидкость нагреется, исчезнет разница температур в прямой и обратной линиях, и на выходе из котла циркуляция через контур прекратится. После использования горячей воды температура в баке понизится, что приведет к возобновлению циркуляции теплоносителя. Необходимым элементом такой схемы приготовления горячей воды является термостатический смеситель.
Изготовители твердотопливных котлов регламентируют не только максимальные давление, температуру, но и минимальную температуру котловой воды (50-65°С) или минимальную температуру воды в обратной линии (45-50°С). Чтобы обеспечить соблюдение этого требования в гравитационной системе, необходимо минимизировать перепад температур. Достигается это за счет увеличения скорости протока для меньшего остывания воды в системе отопления. На скорость потока влияет гидравлическое сопротивление системы — чем оно меньше, тем лучше. Уменьшить сопротивление потоку можно за счет применения труб большего диаметра, отопительных приборов с большим сечением каналов.
Как подключить
Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.
Словами схему подключения можно описать следующим образом:
- Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
- Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
- Циркуляционный насос и отсекающий кран также монтируют со второй стороны
- Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются
Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.
Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.
Теплоаккумулятор и разные виды отопительных систем
Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.
Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.
Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.
Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.
Варианты модернизации
Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:
- Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
- Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
- Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
- Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
- Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода
Тепловой аккумулятор в доме с периодической топкой
Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.
Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.
Есть возможность сэкономить немного тепла, выработанного котлом? Тогда точно не стоит от нее отказываться. Для работы котла, так сказать, «впрок» человечество давно и весьма удачно придумало теплоаккумулятор. Это устройство, которое собирает излишки тепловой энергии отопительного котла и придерживает его до подходящего момента. Подробнее об этом устройстве, а также о его плюсах и минусах вы можете прочитать в нашей статье по выбору теплоаккумулятора для котла. Но, как вы сами можете понимать, стоит такое удовольствие недешево – около 40 000 рублей и более за модель объемом 200 литров. А если вам необходимо устройство пообъемнее? Не каждый способен выложить такую кругленькую сумму, особенно, если вы вполне можете сделать это устройство самостоятельно. Так за чем же дело стало? Поехали!
Схема обвязки ТТ котла с естественной циркуляцией
Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.
Подключение котла на твердом топливе в гравитационную систему отопления
Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.
Принцип работы системы отопления с естественной циркуляцией
В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.
От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.
Основной принцип работы естественной циркуляции — перепад высот и разница температур
Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.
Что еще необходимо
В приведенной выше схеме есть масса недостатков:
Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
- Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.
Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.
Недостатки
Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:
Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
- Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
- Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.
Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
Обвязка с гидрострелкой
В системе обвязки используется патрубок вертикальный большого сечения – гидрострелка. Этот элемент связан с котлом трубами подачи и обратки. Устанавливается там же, где и коллекторы: после бака расширительного, перед обогревательными элементами (радиаторы, полотенцесушитель и т.д.).
Схема системы отопления с гидрострелкой
От коллекторов отличается тем, что к гидрострелке можно подключаться на разной высоте. Это непосредственным образом влияет на температуру теплоносителя, а вместе с ним – на температуру каждого элемента нагревательного в доме. Так, используя обвязку с гидрострелкой, можно создавать оптимальный терморежим для каждого прибора в отдельности.
