Варианты наполнения ящика
Для правильной и безопасной работы электрощитка необходимо правильно подобрать и установить все необходимые элементы и устройства. Варианты наполнения ящика могут быть различными в зависимости от конкретных требований и потребностей.
Основные компоненты
Основными компонентами ящика для электрических автоматов являются:
- автоматические выключатели (автоматы);
- устройства защитного отключения (УЗО);
- счетчики электроэнергии;
- соединительные модули и шины;
- другие необходимые элементы и устройства.
Автоматические выключатели
Автоматические выключатели (автоматы) являются основными элементами электрощитка. Они предназначены для защиты электрической сети от перегрузок и короткого замыкания. В зависимости от потребностей и требований, выбираются автоматы различных типов и характеристик.
Устройства защитного отключения (УЗО)
Устройства защитного отключения (УЗО) необходимы для обеспечения безопасности работы электрощитка. Они предназначены для защиты от поражения электрическим током при возникновении утечки тока в заземление. УЗО обязательно должны быть установлены в электрощитках для жилых помещений.
Счетчики электроэнергии
Счетчики электроэнергии необходимы для учета потребления электрической энергии. Они позволяют контролировать расход электроэнергии и проводить учетно-групповые работы.
Соединительные модули и шины
Соединительные модули и шины используются для соединения и организации проводки внутри электрощитка. Они позволяют удобно и надежно подключать все элементы и устройства.
Другие элементы и устройства
В зависимости от конкретных требований и потребностей, в ящик для электрических автоматов могут быть установлены и другие элементы и устройства. Например, уличный счетчик, дополнительные автоматы для отдельных потребителей, различные устройства для защиты и управления электрической сетью.
Выбор и установка
При выборе и установке компонентов в ящик для электрических автоматов необходимо учитывать технические характеристики и параметры каждого элемента
Важно также обратить внимание на допустимые значения напряжения и тока для каждого элемента
Количество и тип автоматов, УЗО и других элементов определяется в зависимости от потребностей и требований к электрической сети.

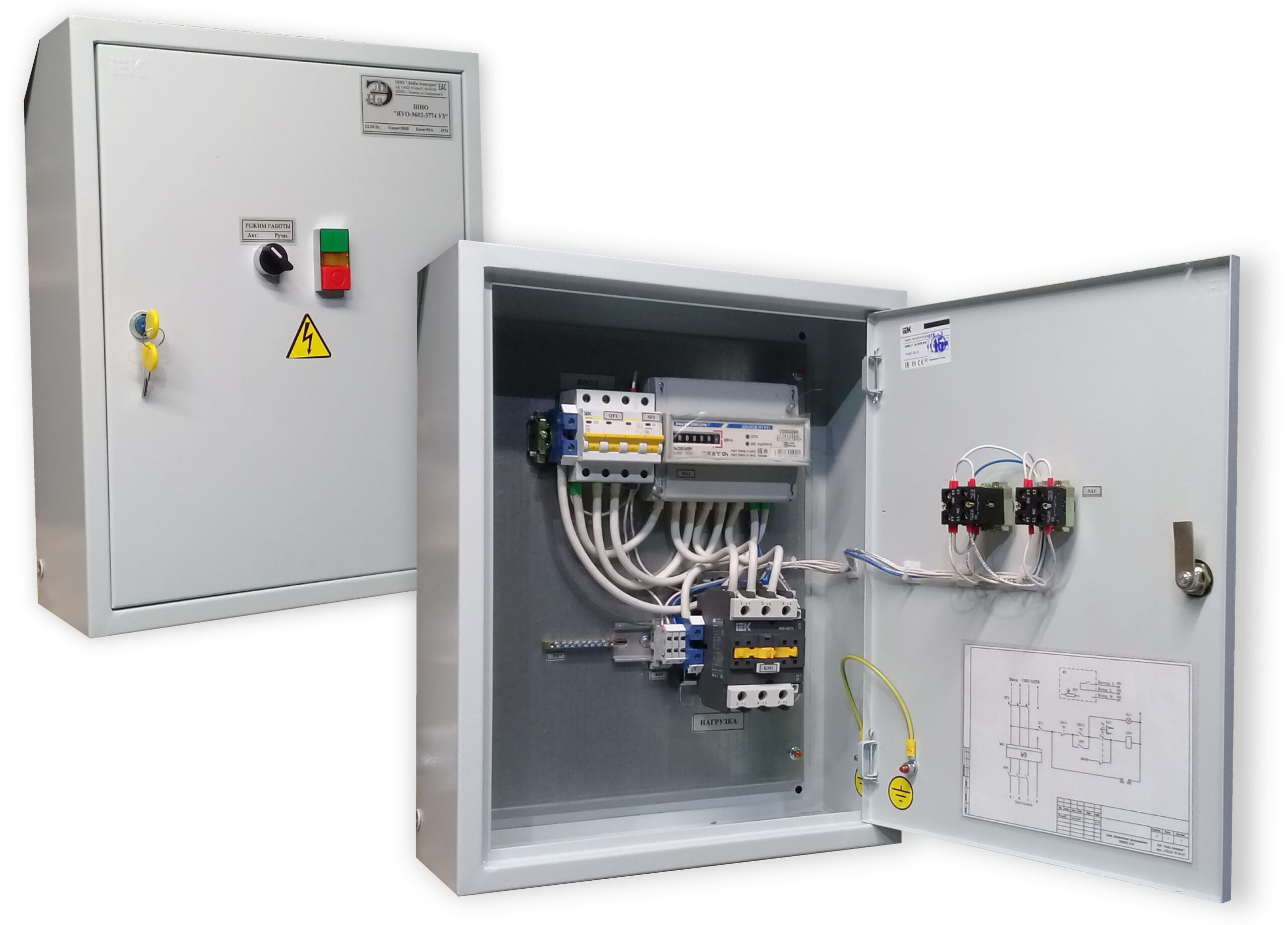

Готовые щиты
Для удобства и быстрой установки можно приобрести готовый щит с уже установленными и настроенными компонентами. Готовые щиты обеспечивают высокую степень надежности и безопасности работы электрощитка.
Недостатки и преимущества
Установка всех необходимых элементов и устройств в ящик для электрических автоматов требует определенных знаний и навыков. Однако, правильно подобранный и установленный ящик обеспечивает надежность и безопасность работы электроустановок.
Главными преимуществами правильно организованного ящика для электрических автоматов являются:
- защита электрической сети от перегрузок и короткого замыкания;
- безопасность работы электрощитка;
- удобство и легкость управления и обслуживания;
- возможность контроля и учета электроэнергии;
- гибкость и возможность дальнейшей модернизации и расширения.
Для каких целей нужны?
Ящик для инструментов:
- оптимизирует пространство для хранения, собирает в одном месте максимальное количество нужных приспособлений для ремонта, мелких крепежных элементов;
- облегчает процесс перемещения нужных в ремонте вещей с места на место;
- защищает инвентарь от пыли, влаги и нежелательного использования другими людьми.
Организация хранения инструментов в ящике максимально ускоряет ремонтный процесс. Благодаря тому, что каждый элемент лежит на специально отведенном для него месте, хорошо просматривается при открытии органайзера, не тратится время на поиски нужного приспособления.
Расчерчивание монтажной рамки
Перед тем, как приступить к монтажу бокса для автоматических выключателей, необходимо провести расчерчивание монтажной рамки на стене. Этот этап играет важную роль, так как от правильности расчерчивания зависит точность установки бокса.
Для начала рекомендуется определить место установки бокса, исходя из требований гостовского стандарта. Обычно бокс устанавливается на высоте около 1,5 метра от пола. Также необходимо учесть доступность бокса для обслуживания и возможность подключения электропроводки.
Далее следует расчертить границы монтажной рамки на стене с помощью строительного уровня. Рекомендуется использовать вертикальную плоскую границу для более точного расположения бокса. Для этого можно использовать уровень или специальный направляющий профиль.
На стене следует отметить границы вертикальной и горизонтальной плоскостей, чтобы затем легко ориентироваться при установке монтажной рамки. Также следует отметить места расположения отверстий для крепежных элементов в рамке.
После расчерчивания монтажной рамки следует проверить ее горизонтальность с помощью уровня. Если рамка наклонена, необходимо скорректировать ее положение до получения горизонтальной плоскости.
Важно помнить, что правильное расчерчивание монтажной рамки – это первый шаг к качественному монтажу бокса для автоматических выключателей. Следование рекомендациям и использование специальных инструментов поможет добиться точности и надежности установки
Разводка проводов
В идеале, если автоматы стоят на DIN-рейке рядом, то можно отмерить эти расстояния просто приложив проводник так, чтобы переходная его часть от одного автомата к другому образовывала петлю. Она позволит проводу выходить из корпуса вертикально.
Зачищенное место должно иметь длину, вдвое большую, чем на конце провода, потому что нам придётся делать из него небольшую петельку, которой предстоит подключать автомат. На эту петельку надо будет надеть термоусадочную трубку или крепко обмотать изолентой то место, где заканчивается изоляция. Это даст нашему проводу жёсткость.
Затем петлю надо вставить в контактное отверстие автомата и крепко затянуть. Зачищенных мест должно быть по числу автоматических выключателей. Зато мы будем уверены, что фаза разведена правильно – одна и та же на квартиру.
Установка автоматов
После того, как вы успешно сделали монтаж бокса для автоматов, настало время установить сами автоматы.
Шаг 1: Определите необходимые автоматы и их расположение в боксе. Вам нужно будет установить автоматы в соответствующие вырезы или отверстия в боксе.
Шаг 2: Перед установкой автоматов убедитесь, что электропитание отключено
Это очень важно для вашей безопасности
Шаг 3: Вставьте первый автомат в вырез или отверстие в боксе. Убедитесь, что автомат правильно вставлен и надежно закреплен.
Шаг 4: Подключите провода к соответствующим контактам автомата
Важно правильно соединить провода, чтобы избежать ошибок в работе цепи
Шаг 5: Повторите шаги 3 и 4 для всех остальных автоматов, которые нужно установить.
Шаг 6: После установки всех автоматов, проверьте, что все провода надежно соединены и цепь правильно смонтирована.
Шаг 7: Подайте электропитание на бокс и проверьте работу автоматов. Убедитесь, что автоматы правильно функционируют и выполняют свои задачи.
Теперь, у вас есть полностью установленный бокс с автоматами, готовый к использованию.
Вариант электрического щита частного дома с УЗИП
Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.
Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.
К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

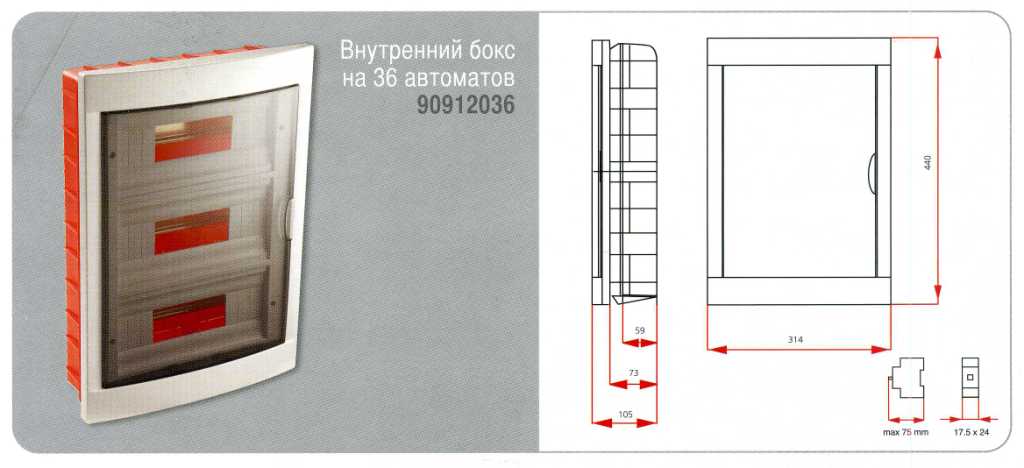

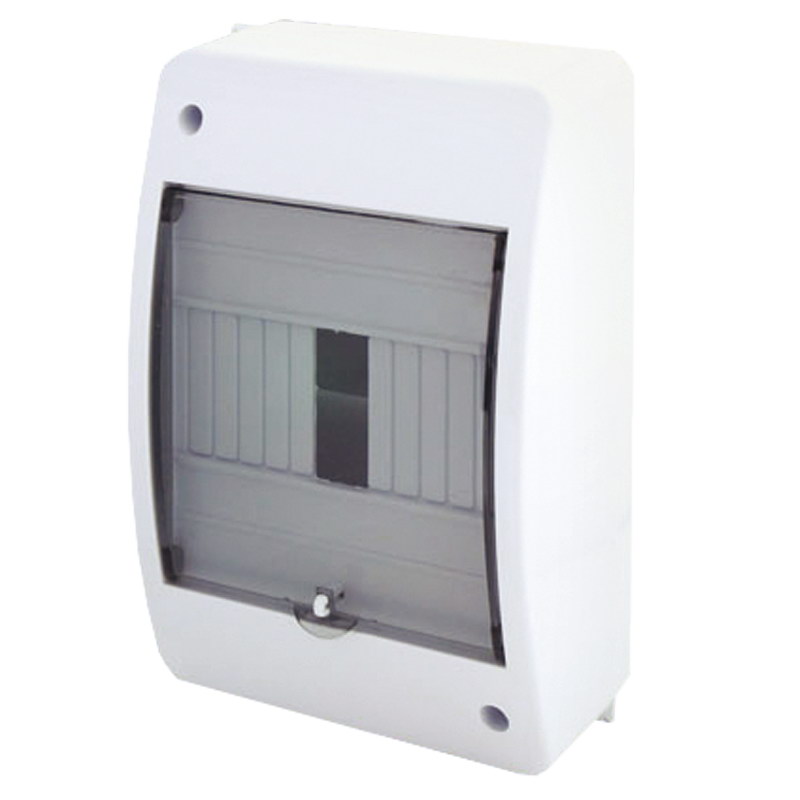

Назначение боксов для автоматов
Пластиковые и металлические ящики выполняют ту же функцию, что и распределительные щиты – организуют работу электрооборудования, служат для электромонтажа защитных устройств. В специальной литературе можно встретить и другие наименования: бокс, коробка, щиток, панель.
Основную «начинку» для заполнения бокса составляют электроавтоматы, однако по соседству с ними могут располагаться и другие защитные устройства – УЗО и дифавтоматы.
В продаже нет изделий с предустановленным оборудованием. Низковольтные боксы продаются пустыми, а автоматические устройства защиты подбираются с учетом особенностей сети и устанавливаются согласно выбранной схеме
Большие ящики вмещают в себя индикаторы, рубильники, таймеры, дифференциальные реле. Но для оснащения сети частного дома или одной квартиры установка дополнительного оборудования необязательна.
Если кроме защитного оборудования внутри коробки устанавливается прибор учета электроэнергии, то щиток переходит из разряда распределительных в категорию учетно-распределительных
Боксы монтируют в квартирах, на этажных площадках, а также на улице, если необходимо подключение к электромагистрали частного дома. Они разнообразны по конструкции, сборке и выполняемым функциям.
Как подключать фазовый и нулевой провод
Одновременное отключение фазы и нуля оправдано особенно в тех ситуациях, когда в дом или нежилое здание вводится трёхфазное напряжение. В таких ситуациях больше риска, что какая-нибудь из фаз может замкнуться с нулём. Это режим короткого замыкания, на который обязан отреагировать автомат, защищающий эту фазу. Но в те доли секунды, пока он будет срабатывать, на двух других фазах возникнет перенапряжение. То есть вместо положенных 220 В там могут оказаться все 380 В – разница напряжений между двумя фазами при обычном трёхфазном подключении.
Ни один бытовой прибор на такое напряжение не рассчитан, и чем он мощнее, тем больший ток он пропускает, и тем больше вероятность его перегорания при перенапряжении. Там, где у маломощного прибора сразу же сгорит предохранитель, мощное оборудование ещё будет «терпеть» какое-то время большую нагрузку, и за это время как раз может выйти из строя импульсный блок питания или трансформатор. Поэтому такую технику, как котлы, посудомоечные и стиральные машины предпочтительнее защищать двухполюсными автоматами, которые перерубают сразу две цепи.
Имейте в виду, что перекос фаз вреден и для источника, который питает здание. Генератор, трансформаторная будка, подстанция — все это очень скоро испортится. Для таких целей существуют специальные трёхфазные автоматы, которые при большом перекосе или аварии на одно из фаз могут отключить сразу все три фазы одновременно. Для более ответственных цепей рекомендуется подключать четырёхфазный автомат, который обесточивает ещё и нулевой провод.
Трехполюсные и четырехполюсные ВА
Устройства этого типа устанавливаются в силовых питающих сетях 380 Вольт и позволяют одновременно переключать сразу все фазы. В их конструкции могут быть предусмотрены специальные дугогасящие камеры, обеспечивающие коммутацию больших по величине нагрузок (значительных токов). На расположенном ниже рисунке приведены внешний вид и схемное изображение этого устройства.
Автомат вводный трехполюсный
При его графическом изображении используются регламентируемые действующими стандартами правила обозначения и маркировки подводящих проводов, состоящие в следующем:
- Согласно этим установлениям, фазные жилы обозначаются как A, B и C, а также различаются по цвету защитой оболочки (изоляции);
- Набор цветовых гамм может быть произвольным, но чаще всего используются красный (коричневый), зеленый и желтый цвета;
- При включении на вводе на объект (в частный дом или в гаражную мастерскую, например) такого автомата нулевой провод в синей изоляции проводится мимо него и подсоединяется сразу к соответствующей клемме электросчетчика.
При необходимости коммутировать все четыре жилы подводящего 380 Вольт кабеля потребуется установить 4-х полюсной автоматический выключатель, используемый на вводе в данный объект. Этот вариант подключения ВА обеспечивает дополнительную защиту обслуживаемой сети по нулевому проводу.
Типовой автомат защиты обычно рассчитывается на номинальные коммутируемые токи порядка 63-100 Ампер (их точное значение зависит от величины подключаемой к данной сети нагрузки).
Для правильного расчета этого значения необходимо проинспектировать все имеющиеся на объекте трехфазные агрегаты (электродвигатели, насосы и т. п.), с учетом потребляемой ими активной и реактивной мощности. После этого останется определиться с токами, протекающими по их цепям в предельных рабочих режимах, а затем просуммировать получившиеся результаты.
В заключительной части обзора отметим, что в случае увеличения потребляемой данным объектом мощности выше установленной нормы (15 кВт) потребуются специальное разрешение и дополнительная оплата. После его получения от соответствующих инстанций можно будет ставить вводный автомат с требуемым номиналом.
Развести и подключить провода
Все устройства в распределительном шкафу объединены в электрическую цепь с помощью большого количества проводов
От качества их подключения и соединения зависит стабильность работы всей системы, поэтому стоит уделить внимание выбору клеммных блоков – изделий для соединения медных и алюминиевых проводников
От разнообразия клеммных устройств легко растеряться. Чтобы этого избежать, рассмотрим, для чего предназначены изделия из ассортимента EKF:
- Клеммы вводные силовые КСВ. Нужны для надежного подсоединения вводных проводников сечением от 2,5 до 240 мм2, обеспечивающих питание всего оборудования в шкафу. Эти клеммы позволяют безопасно соединить медные и алюминиевые провода и подойдут для установки как на DIN-рейку, так и на монтажную панель.
- Клеммные терминалы ТВ, ТС, ТК, БЗД. Блоки в корпусах из высококачественного ABS-пластика позволяют соединять и делать ответвления медных и алюминиевых проводов сечением от 1,5 до 150 мм2. В зависимости от модели терминалы можно установить на DIN-рейку или монтажную панель. Они рассчитаны на большое количество клеммных пар – от 4 до 12, следить за состоянием которых удобно благодаря прозрачной крышке.
- Колодки клеммные JXB, JXB-S, JXB-ST. Широкая группа изделий для подключения проводников разного назначения и сечения отличается высокой надежностью – их корпуса изготовлены из негорючих материалов – и удобством монтажа на DIN-рейке. Клеммная колодка нужна для создания понятной системы распределения нагрузки. В разных моделях предусмотрены свои особенности. JXB фиксируются на DIN-рейке с помощью центрального винта. JXB-S и JXB-ST фиксируются автоматически, их особенность в том, что провода фиксируются в самозажимных контактах – закручивать винты не нужно.
Возможность подключения различных электрических устройств
Распределительная коробка для автоматических выключателей обладает возможностью подключения различных электрических устройств. Благодаря этому удобному и функциональному элементу, можно легко и безопасно организовать электросеть в помещении или на объекте.
В распределительной коробке находятся несколько выключателей, которые позволяют включать или выключать нужные устройства отдельно. Она предоставляет возможность применения автоматических или ручных выключателей в зависимости от потребностей.
Кроме электрических выключателей, в распределительной коробке можно подключать розетки, различные светильники или другие устройства
Важно учесть потребляемую мощность устройств и выбрать подходящие по характеристикам реле
Также следует обратить внимание на количество и тип установленных автоматических выключателей. Они обеспечивают защиту электрических цепей от перегрузки или короткого замыкания
Благодаря надежной защите, устройства подключенные к распределительной коробке будут работать безопасно и эффективно.
| 1 выключатель | 1 розетка | 2 светильника |
| 2 выключателя | 2 розетки | 4 светильника |
| 3 выключателя | 3 розетки | 6 светильников |
Таким образом, распределительная коробка для автоматических выключателей обеспечивает гибкость и удобство в использовании. Она позволяет легко управлять электрическими устройствами и создавать оптимальную электросеть для любых потребностей.
Расчет и установка замка
Для того чтобы обеспечить безопасность установленных в бокс автоматов, необходимо правильно расчитать и установить замок. В этом разделе приведена инструкция по расчету и установке замка на бокс для автоматов своими руками.
- Расчет количества замков. Определите количество автоматов, установленных в боксе, и умножьте это число на два. Такая комбинация замков обеспечит надежную защиту и предотвратит несанкционированный доступ.
- Выбор типа замка. В магазинах строительных материалов можно найти различные типы замков: врезной, накладной, кодовый и т.д. Учитывайте особенности конструкции бокса и свои предпочтения при выборе замка.
- Измерение расстояния между отверстиями для замков. Если вы собираетесь установить две пары замков на каждый автомат, измерьте расстояние между отверстиями в корпусе автомата.
- Установка первой пары замков. Соедините два замка вместе и используйте измеренные ранее размеры, чтобы правильно сместить их на клапане автомата. Затем, с помощью отвертки или перфоратора, аккуратно закрепите замки в назначенном месте.
- Установка второй пары замков. Повторите предыдущий шаг для установки второй пары замков на клапане автомата. Убедитесь, что расстояние между замками обеспечивает надежную защиту и не мешает при использовании автоматов.
- Проверка работы замков. После установки замков, проверьте их работу, убедившись, что они надежно фиксируют и освобождают автоматы. При необходимости отрегулируйте замки.
- Добавление идентификаторов. Для удобства использования бокса можно пометить каждый замок с помощью меток или номеров, чтобы легче было найти нужный автомат.
Правильный расчет и установка замков на боксе для автоматов являются важным шагом для обеспечения безопасности и защиты инвентаря. Следуйте указанной инструкции, чтобы установить замки надежно и эффективно.
Устройство этажного щитка в многоквартирном доме
Подавляющее большинство электрических щитов на этажах не закрывается на замок и представляет серьёзную угрозу поражения током жителям, а также риск возникновения пожара для всего дома. Несчастье может подстерегать жителей даже при осмотре.
На фото можно увидеть некоторые ужасы внутреннего устройства этажного щита. Практика показывает что энергокомпаниям и управляющим предприятиям нет дела до технического состояния распределительных щитов.
Эти предприятия не желают делать ни капитальный ремонт, ни техническое обслуживание. Максимально на что могут рассчитывать жильцы дома это замена магистральных кабелей, идущих от вводного щита в подвале здания до верхнего этажа.
Если в щитке произойдёт перегорание проводов или выйдут из строя электрические приборы можно рассчитывать на приезд дежурных электриков. Они заменят в схеме этажного щитка вышедшие из строя приборы или проводники, однако качественного ремонта от них ждать не приходится.
Цель этой статьи обратить внимание жильцов на свои этажные щиты и то состояние в котором они находятся. В большинстве своём они требуют немедленного капитального ремонта. Не поленитесь выйти на площадку и загляните в них
Не поленитесь выйти на площадку и загляните в них.
Щиты расположенные на лестничных площадках, как правило состоят из трех отсеков: абонентского, распределительного и слаботочного отсека. Конструктивно для каждого отсека предусмотрена своя дверца, а с лицевой стороны имеются смотровые окна для снятия показаний счетчика. На дверце распределительного отсека должна быть нанесена схема этажного щитка чтобы электрику из ЖКУ было понятно что куда идет. Но как правило это не всегда соблюдается.
В распределительном отсеке этажного щита располагаются счетчики электроэнергии. И как в нашем случае пакетные выключатели. В абонентском отсеке установлены автоматические выключатели на din-рейке. Для того чтобы отключить автомат или проверить его положение достаточно открыть дверцу этого отсека (не нужно открывать весь щиток).
Слаботочный отсек этажного щита располагается отдельно от силовой части. В нем размещают кабеля телефонной и радиосвязи, интернет, домофон, охранная сигнализация и т.п.
Монтажные работы и правила сборки
Для встраиваемых коробок для электросчетчика советуется сделать гипсокартонную фальш-стену, куда удобно будет его разместить, не прибегая к штроблению бетона (в несущих конструкциях это вообще запрещено).
В нишу помещается электротехнический считок, по бокам он «прихватывается» специальным клеем, саморезами или гипсом.
Прокладывается кабель. Для этого, можно штробить канавки, или закрепить проводку на стене с помощью кабель-канала.
Далее устанавливается счётчик. Некоторые модели в нижней части имеют язычок, который оттягивается, прибор одевается на ДИН-рейку и язычок защёлкивается.
Бокс для электросчетчика
Подключается счётчик. На нижней панели у него четыре выхода. Первый – ввод плюса, Второй – выход плюса. Третий – ввод минуса, четвёртый – выход минуса. Чтобы произвести подключение, край провода зачищается на 27 мм. Оголённый провод не должен выступать за пределы корпуса прибора, также и оплётка не должна заходить внутрь зажимающего контакта.
На корпусе счётчика должна быть клемма с символом «земля». К ней подводится ноль.
Основные автоматы можно пустить на самое мощное оборудование и сделать их на 32 Ампера. А для дополнительных веток уже можно поставить пакетники послабей (в зависимости от того, что именно будет через них подключаться). Также и кабель можно провести более тонкий, например, основной на 2,5 кв. мм, а более «слабая» ветка на 0,5 кв. мм.
Короб после монтажа
Чтобы подсоединить дополнительный пакетник, берётся небольшой отрезок провода (такого же сечения, что и на входе, чтобы они одинаково прижались). Концы зачищаются. Один конец зажимается вместе со входом в основной автомат, а второй перебрасывается на вход дополнительного. Также и со вторым основным. Каждая новая пара пакетников соединяется параллельно через предыдущую пару.
Блок 2
Заземление
В частных домах обычно в землю забивают до уровня грунтовой воды, штырь, к которому подсоединяют ноль. В доме всё в руках хозяина. Но как сделать заземление в квартире, если его нет?
До 1998 года наличие заземления не считалось обязательной составной схемы.
TN-C-S
В подъездный щиток для электросчетчика и автоматов заводится пятижильный провод (для трёхфазного питания):
- 1,2,3, красные или коричневые провода – фаза (+).
- 4, голубой – ноль (-).
- 5, зелёный или жёлто-зелёный,- земля.
Или трёхжильный для однофазного питания, но земля (РЕ) здесь всё равно присутствует и проблем с подключением евроразеток не будет.
В старых же домах была схема TN-C. Отдельной земли не было, а заземление провода «ноль» осуществлялось на трансформаторной подстанции. Кабель в таких домах четырёхжильный (для трёхфазного питания):
- 1,2,3, красный – фаза(+).
- 4, голубой – ноль(-).
Для однофазного — это два провода (фаза и PEN).
Так как в нулевом проводнике объединяется два провода – ноль и земля (РЕ и N), его называют PEN- проводник. В домах с такой схемой отсутствуют заземляющие контакты в розетках.
Схема заземления в частном доме
Если нужно самостоятельно протянуть заземление, в квартире все розетки заменяют на «Евро», тянут отдельный кабель и соединяют его с домовым PEN-проводом (не желательно это делать самостоятельно, все вопросы – к главному инженеру УК).
Разделение внутри считка на защитный провод и нулевой делалось даже в старых советских щитках, но «занулиться» можно только если кабель на всей протяжённости не менее 10 мм (для меди) или 16 мм (для алюминия). И если в доме есть повторное заземление. Знать это может инженер УК.
Кстати, УЗО в системах TN-C ставить запрещено. Без заземления и без УЗО, люди в таких домах полностью лишены защиты от поражения электротоком. Делать заземление на отопление и уж тем более на газ – тоже категорически нельзя!
А вообще, система TN-C признана в стране устаревшей, её больше не ставят и не могут воспроизводить при капитальном ремонте здания.
Из-за недостатка средств, электрокомпании делают дублирующее заземление на вводе в дом, а затем разделяют PEN провод на ноль и землю. Так или иначе, но схема TN-C будет исчезать из наших многоэтажек.
Заключение
Итак, выбирайте электротехнический шкаф по размеру своего электросчётчика, по количеству пакетников, которые будете устанавливать. Помните, что вызвать электриков придётся на двух этапах: при подключении к общей цепи и для опломбировки и программирования счётчика. Они могут всё проверить и составить необходимые бумаги.
