Как правильно пользоваться накопительным водонагревателем

Алгоритм проверки системы

Для тестирования оборудования, смонтированного на стене или полу, необходимо:

• подать холодную воду под напором для выявления и устранения мест течи;
• убедиться в корректности подсоединения изделия к бытовой электрической сети;
• протестировать работу и убедиться в отсутствии течи и самопроизвольного преждевременного отключения;
• повторно включить прибор для проверки с замерами температуры жидкости.

Запуск водоснабжения

Включение водонагревателя начинается с проверки герметичности стыков водопроводных труб и расходного бака. Для тестирования потребуется открыть кран подачи холодной жидкости и вентиль смесителя. Не допускается появление мелких капель воды на стыках труб или из-под кожуха прибора. При появлении течи из корпуса оборудование необходимо поменять, осуществляет гарантийное и послегарантийное обслуживание или ремонт нагревательных устройств.

Если вода подается в нагреватель из скважины или колодца, то в магистрали необходимо предусмотреть фильтр грубой очистки. Не рекомендуется даже кратковременная работа оборудования на грязной жидкости. Сетка позволяет отделить крупные частицы грязи, которые оседают на поверхности резервуара и корпусе ТЭНа. Отложения приводят к коррозии или локальным перегревам и служат основанием для отказа в гарантийном ремонте.

Перед запуском водоснабжения необходимо проверить герметичность стыков водопроводных труб и расходного бака.

Системная диагностика

После проверки герметичности контура подачи воды тестируют электрическую проводку. Если бойлер подсоединен без розетки, то следует убедиться в корректности положения провода фазы и нуля, а затем подтянуть крепежные винты. Также необходимо проконтролировать правильность подсоединения пакетного выключателя. Для проведения проверки необходима индикаторная отвертка или цифровой прибор, работающий в режиме вольтметра или прозвона цепи.

Параметры водонагревателя

На этапе проверки параметров необходимо:

1. Заполнить бак водой и включить нагреватель в разных режимах мощности.
2. Вращением регулятора и нажатиями на кнопки проверить работоспособность оборудования.
3. Открыть вентили смесителя и убедиться в подаче нагретой жидкости. Если в доме реализована многоканальная система водоснабжения, то рекомендуется проверить работу каждой точки раздачи.
4. Отключить питание и провести повторный осмотр трубопроводов и корпуса.

Повторная проверка работоспособности

При вторичной проверке оборудования необходимо определить температуру воды в системе холодного водоснабжения (бытовым градусником или термопарой, подключенной к мультиметру). Включить питание и выставить рабочий режим, а спустя 10-15 минут провести повторный замер температуры воды на выходе из смесителя.

При тестировании оборудования зимой пользователи сталкиваются с падением температуры воды на выходе или увеличением времени нагрева. Причиной является холодная жидкость, которая остывает в водоемах и при подаче по трубам в жилой дом. В теплое время или при отключенном горячем водоснабжении возможно падение давления. В этом случае следует проверить герметичность отсечного крана. При образовании щелей часть жидкости уходит в пустые магистрали центрального водоснабжения.

Форма корпуса

В зависимости от формы исполнения накопительные водонагреватели классифицируются на такие типы:

• Цилиндрические. Самые популярные модели. Для изготовления бака требуется меньше материалов и утеплителя, поэтому такие приборы обычно дешевле.
• Прямоугольные. Оптимальный выбор для монтажа в угол или скрытия за фальшстеной.
• Плоские (slim). Плоский накопительный водонагреватель можно встроить в нишу подходящего размера и закрыть отделочными панелями. Хороший выбор для современных интерьеров. Основной недостаток – сравнительно высокая цена из-за более сложной конструкции.

Факторы, от которых зависит скорость нагрева

В любых накопительных водогреях, функционирующих с использованием электрической энергии, процесс нагрева воды осуществляется одним или двумя нагревательными элементами, которые могут обладать различными показателями мощности.

Комплектация небольших по объёму резервуаров (не более 15 л) представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. В накопительных электрических водонагревателях полезным объёмом 50 л чаще всего устанавливается ТЭН на 1,5 кВт. Высокомощные водогрейные конструкции, имеющие резервуар на уровне 100 л, оснащаются нагревательным элементом с мощность в 2,0-2,5 кВт.

Такой вариант нагревательного элемента носит название «мокрый».

Вода нагревается при соприкосновении с нагревательным элементом.

Время нагрева воды напрямую зависит от таких факторов, как мощность бойлера, площадь поверхности нагревательного элемента, а также коэффициент тепловой отдачи.

Чтобы сохранить воду в нагретом состоянии в условиях уже отключенного нагревательного элемента, необходимо изолировать накопительный резервуар от тепловых потерь

Поэтому крайне важно приобретать современное накопительное водогрейное оборудование, обладающее достаточным количеством высококачественного и долговечного теплоизоляционного материала

Как проводить профилактические работы?

Профилактические работы – своевременная и проведение других необходимых технических действий. Такие мероприятия помогут продлить срок эксплуатации прибора.

К наиболее распространенным проблемам, нуждающимся в постоянном контроле, относятся:

• Коррозия относится к наиболее частым и опасным проблемам. Для того чтобы защитить бак от коррозийного налета, устанавливают аноды. При взаимодействии с водой и содержащимися в ней элементами, вызывают коррозию. Аноды имеют определенный срок эксплуатации и при окончании данного срока их следует заменять.
• Еще одна проблема электрических приборов – накипь. При большом скоплении налета в бойлере, водонагреватель начинает хуже функционировать. Во-первых, он начинает потреблять больше электроэнергии. Во-вторых, в подобных осадках быстро размножается большое количество бактерий. Они значительно снижают качество воды. О возникшей проблеме может сигнализировать стук в приборе во время его работы. Лучше не пользоваться бойлером до устранения проблемы, иначе он выйдет из строя полностью. Чтобы уберечь прибор от появления накипи, причиной которой является жесткая вода, используют специальные смягчители воды или элементы для удаления гидрокарбонатов кальция и магния. Большой популярностью пользуются и магнитные поляризаторы, которые абсорбируют соли кальция и магния, содержащиеся в жесткой воде, до ее поступления в бак.
• Блуждающие токи – еще одна проблема, влияющая на стабильное функционирование прибора. Кроме того, они могут быть опасны и для человека, поэтому прибор необходимо правильно заземлить. Для защиты от блуждающих токов можно создать заземляющий контур.

Схема заземления дома на земле

Каждый пользователь электрических бойлеров должен знать, что прибор требует регулярного разбора, чистки деталей, относящихся к разряду расходных.

Как правильно сделать заземление, можно посмотреть на видео

Правила использования накопительного водонагревателя

Схема электрического проточного водонагревателя.

Накопительный водонагреватель отличается тем, что в своей конструкции содержит достаточно емкий резервуар для воды, в котором происходит ее постепенное нагревание. Для подогрева воды может использоваться электроэнергия или газовая горелка. Как же правильно пользоваться накопительным водонагревателем?

Во-первых, его необходимо правильно установить, учитывая рекомендации по выбору его месторасположения, способов крепления. Так как накопительная емкость рассчитана на достаточно большой объем, крепление должно проводиться только на несущие стены и при помощи специальных креплений, которые, как правило, поставляются в комплекте.

Во-вторых, необходимо правильно провести его первый запуск после установки и подключения к системе водоснабжения. Первый пуск накопительного водонагревателя проводится в следующей последовательности:

1. Проверяется правильность присоединения к системе подогрева. Если используется электрический водонагреватель, то следует проверить правильность подключения электросети, фазировку, наличие защитного коммутационного аппарата — автоматического выключателя. Перед запуском бойлера его электропитание должно быть отключено. Если используется газовый подогрев, проверяют элементы системы присоединения к газопроводу.
2. Проверяют, правильно ли произведены работы по присоединению к системе водоснабжения, отсутствие протечек воды. Наличие и исправность клапана обратного давления. Только после проверки приступают к наполнению емкости водонагревателя холодной водой.
3. Для того чтобы правильно наполнить водонагреватель, предварительно открывается кран горячей воды. По появлению воды из открытого крана горячей воды можно определить полное наполнение емкости.
4. После наполнения бака еще раз проверяют отсутствие протечек воды в системе и запускают систему подогрева. Не рекомендуется выставлять максимальный режим нагрева при первом включении — это может привести к выходу из строя термостата или датчиков температуры.

Как правильно пользоваться аппаратом, если он уже включен?

Монтаж водоснабжения.

Особых замечаний на этот счет нет, обязательными условиями является то, что:

• не рекомендуется отключать водонагреватель от электрического тока во время его работы;
• выключить нагреватель можно после нагрева воды на случай экономии электроэнергии и если длительно не нужна горячая вода.

К требованиям пользования накопительного водонагревателя также относят:

• предварительная проверка уровня воды в емкости;
• наличие заземления.

Электрические водонагреватели обязательно требуют заземления для исключения поражения электрическим током при эксплуатации и обслуживании. При повреждении ТЭНа вода будет находиться под током и при включении горячей воды человек может попасть под действие тока. Пользоваться таким прибором намного безопаснее.

Сколько электричества потребляет бойлер: время нагрева воды.

Для необходимых самостоятельных расчётов потребуются следующие характеристики прибора:

• Объём резервуара бойлера
• Мощность прибора прописана в его паспортной документации
• Время за которое происходит нагрев воды в баке
• В большинстве случаев для современных бойлеров показатели расхода электричества в сутки уже прописаны в паспорте

К примеру, посчитаем время нагрева воды для бойлера объёмом 50 л. V — 50 л. Т2 — 70 градусов Т1 — 10 градусов Мощность (к примеру) — 2 кВт

Подставляем значения в формулу Т= 0,00116*50*(70 — 10)/2 = 1,74 часа или 104 минуты. (Для того, чтобы перевести сотые доли в минуты (в нашем случае 0,74) необходимо 60 мин * 74% / 100%= 44,4 мин.) Следующим шагом перемножаем полученное время и мощность ТЭНа 2*1,74=3,48 кВт*ч. Таким образом мы получили расход электроэнергии на разовый нагрев 50 л. воды. (3,48 кВт*ч)

Дальнейшие подсчёты будут зависеть от того сколько литров горячей воды в день потребляется жильцами. К примеру, 3 жильцами в среднем расходуется 200 л. горячей воды в день. Следовательно, если на прогрев 50 л. воды расходуется 3,48 кВт*ч, то на прогрев 200 л. воды будет расходоваться 3,48*4 = 13,92 кВт*ч в сутки. Для подсчёта расхода в рублях нужно расход энергии в сутки перемножить со стоимостью 1 кВт энергии.

Что делать, если у воды в бойлере появился неприятный запах

Если пользоваться водонагревателем для воды непостоянно, то жидкость в бойлере может застояться и появится неприятный запах. Застоявшаяся вода является благоприятной средой для активного размножения бактерий, их жизнедеятельность – источник тухлого запаха.

Для того, чтобы избавиться от неприятного запаха, нужно предпринять следующие меры:

• полностью слить застоявшуюся жидкость из бойлера;
• наполнить бак чистой водой;
• выставить максимальное значение нагрева;
• оставить бойлер включенным на пару часов;
• слить нагревшуюся воду и заново наполнить бак.

После этой процедуры неприятный запах исчезнет.

Помимо бактерий источником неприятных запахов могут стать материалы, из которых изготовлен аппарат. Если пользоваться водонагревателем для воды, произведенном из некачественного пластика, то в процессе нагрева пластик начнет выделять вредные вещества, такие как формальдегид или фенол. В результате нагретая жидкость будет отдавать запахом медикаментов. К сожалению, для решения данной проблемы необходимо заменить прибор. Фильтры не смогут очистить воду от формальдегидных соединений.

Производители и цены

Накопительные нагревательные приборы, работающие от электросети, выпускаются многими производителями.

• На нашем рынке особенно востребованы бойлеры от Термекс, Электролюкс, Аристон, Тимберк, Феролли и других брендов. Их стоимость зависит от объема прибора и прочих его характеристик. К примеру, аппарат на 10 литров можно приобрести за 4000-6000 рублей, бойлер на 30 литров обойдется в 6000-8000 рублей, а за устройство объемом 80 литров надо в среднем заплатить 7000-12000 рублей.
• Покупая проточный электронагреватель, чаще всего выбирают аппараты от Электролюкс, AEG, Термекс и других брендов. Купить такой прибор в зависимости от его мощности можно как за 2000 рублей, так и за 7-8 тысяч рублей или дороже.
• Проточные нагреватели на кран производятся компаниями Акватерм и Делимано. Модели от Акватерм потребляют до 3,5 кВт, защищены от низкой температуры и перепадов в электросети, позволяют регулировать температуру воды и представлены в разном дизайне. Такие нагреватели служат длительное время и стоят в пределах 3-5 тысяч рублей.
• Модели от Делимано привлекают своим дизайном (они выполнены в белом цвете), прочностью, мгновенным нагревом воды, легкостью контроля уровня нагрева, простотой эксплуатации. По виду такой нагреватель похож на обычный смеситель. Он изготовлен из пластика и металла, а внутри для большей безопасности покрыт керамической изоляцией. Стоит такой прибор в среднем 5000 рублей.
• Наиболее известными производителями, предлагающими наливные водонагреватели, являются Аристон, Бош, Элвин, Атлантик, Атмор. Средняя стоимость такой техники составляет 1500-2500 рублей.

Накопительные водонагреватели

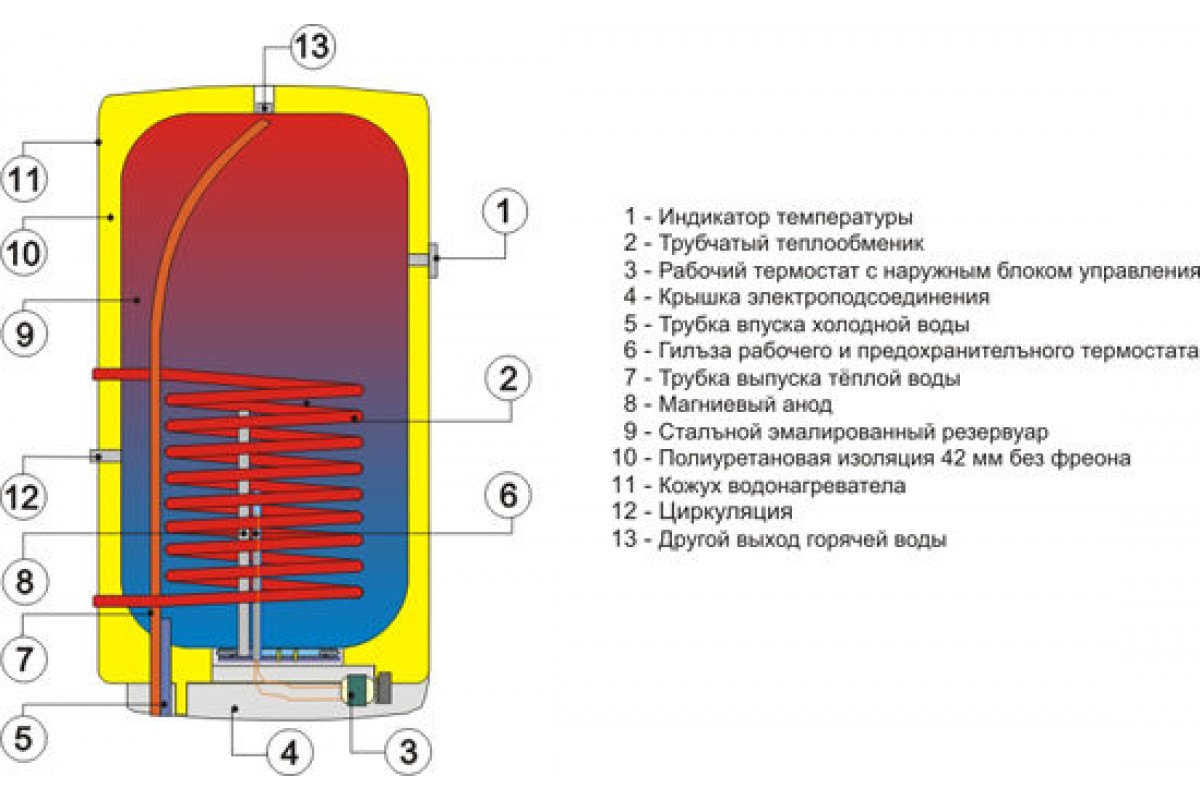

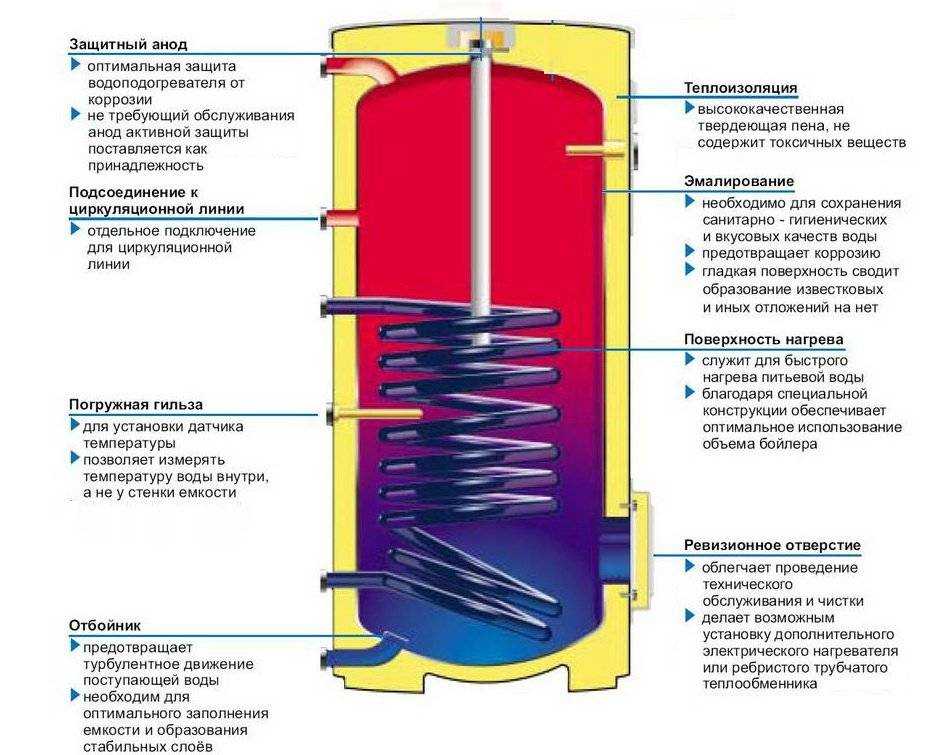

Водонакопительные нагреватели всем знакомы — это большой бак в теплоизоляции со встроенными внутрь нагревательными элементами. По способу монтажа они бывают настенные и напольные. Самые большие настенные имеют емкость 120 литров. И их можно повесить далеко на не все стены. Зато напольные модели могут быть и больше — от 116 до 300 литров. Так как баки выполнены в основном, в виде цилиндров, у настенных моделей важна еще ориентации в пространстве. Они могут быть вертикальными, горизонтальными или универсальными (могут работать в обоих положениях).

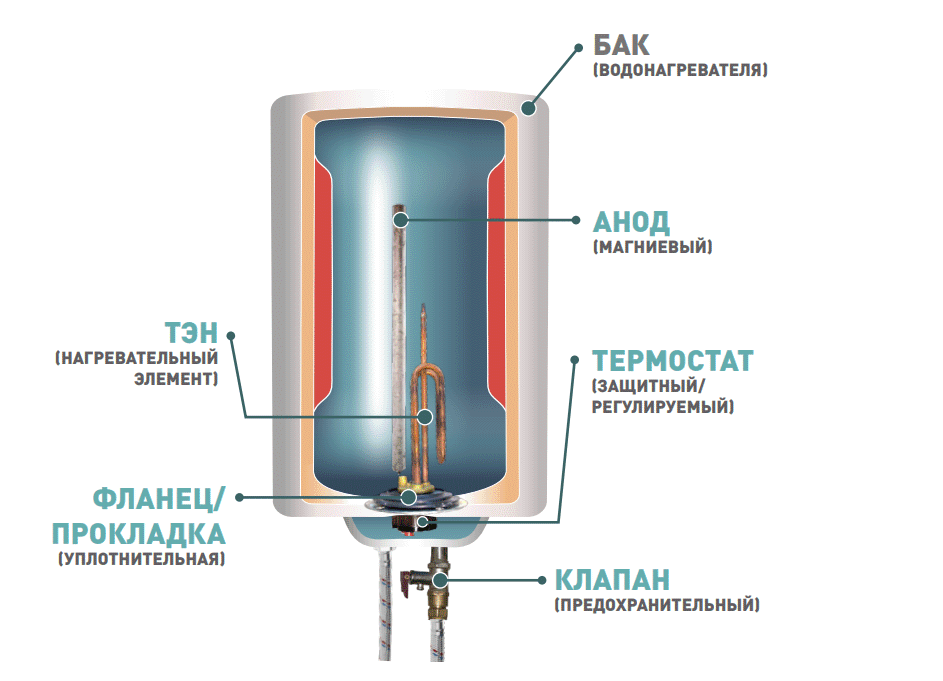

Накопительный электрический водонагреватель — бак с нагревательными элементами

Нагревательные элементы в электробойлерах могут быть двух типов: ТЭНы (мокрые или сухие) и спиральные нагревательные элементы. ТЭНы более привычные, их проще поменять в случае необходимости. Зато спиральные нагревательные элементы быстрее нагревают воду, но стоит такая техника больше.

Из чего сделан бак

Чтобы выбрать электрический водонагреватель накопительного типа, первым делом определяемся с емкостью. Самые маленькие рассчитаны на нагрев всего 15 литров, самые большие из настенных — на 120 литров. А вообще, есть модели на 20, 30, 50, 80, 100 и 120 литров.

Есть и плоские модели (Termex, Ariston и др). Они не так привычны, но могут быть более удобны

Определившись с емкостью обратите внимание на материал, из которого изготовлен бак. Лучший вариант -нержавеющая сталь

При нормальном качестве металла и качестве сварки он может служить десятилетиями. Но накопительный водонагреватель из нержавейки стоит дорого. Дешевые модели сделаны из черной стали, а чтобы она не ржавела, изнутри наносится керамическое, полимерное или лако-красочное покрытие. Такие модели стоят намного дешевле. Но по опыту эксплуатации, они быстро начинают течь. Во всяком случае, ни одной модели с нормальной оценкой найти не удалось.

Тип управления

Электрическая накопительная водогрейка может иметь механическое или электронное управление. Электронное более современное, предоставляет больше возможностей. Например, есть ограничение температуры нагрева.

Управление накопительным водонагревателем может быть электронное (на фото Termex IF 80) или механическим (ARISTON-SNT100V)

Зато механическое управление проще в эксплуатации и дешевле в ремонте. Именно такие агрегаты более понятны старшему поколению, которому любые кнопки и мигающие цифры «делают нервы».

Системы защиты

Так как оборудование опасное (соседство воды и электричества всегда опасно), в хорошо если в электрических водонагревателях присутствует защита. Лучше выбрать электрический водонагреватель накопительного типа хотя бы с минимальной защитой:

• Защита от перегрева. Обычное термореле, которое отключает питание при превышении заданной температуры.

• Предохранительный клапан. При повышении давления (вызвано обычно высокой температурой внутри), клапан стравливает некоторое количество воды, предотвращая разрыв колбы.

Еще может быть защита от замерзания. Эта система нужна, если ищите вы накопительный водонагреватель сезонной для дачи или бани. При наличии электропитания в вода в баке будет понемногу подогреваться. Обычно выдерживается температура +5°C, чтобы вода гарантированно не замерзла и не лед не разорвал бак. А для того, чтобы на нагревательном элементе не скапливались соляные отложения, в бак вводится магниевый анод. С ним ТЭНы «живут» дольше.

Лучшие модели

Тут имеет смысл разделить по емкости. Ведь в данном случае именно по этому признаку в первую очередь и ищут накопительный водонагреватель. Сначала приведем рейтинг лучших моделей малой емкости, далее — по возрастающей.

Емкостью 10-15 литров:

•  Timberk SWH SE1 15 VU (15 литров)
• Timberk SWH SE1 10 VU (10 литров)
• Gorenje GT 10 U (10 литров)
• Polas P 15 ORri (15 литров)

Емкостью 30 литров

• Timberk SWH FSL1 30 VE
• Timberk SWH FSM3 30 VH
• Garanterm GTI 30-V
• Polaris PS-30V
• Oasis VC-30L
• Polaris ECO EMR 30 V

• Timberk SWH FSM6 30 H (горизонтальный)

Емкостью 50 литров

• Polaris Gamma IMF 50V
• Polaris Vega IMF 50H (горизонтальный)
• Electrolux EWH 50 Royal Silver
• Electrolux EWH 50 Formax DL
• Polaris Stream IDF 50V/H Slim
• Hyundai H-DRS-50V-UI310

Емкостью 80 литров

• Timberk SWH FSL2 80 HE (горизонтальный)
• Timberk SWH RS1 80 V
• Polaris Vega SLR 80V
• Oasis VC-80L

• Gorenje OTG 80 SL B6

Емкостью 100 литров

• Timberk SWH RED1 100 V
• Timberk SWH FSQ1 100V
• Garanterm GTI 100-V
• Polaris P-100Vr
• Gorenje OTG 100 SLSIMB6/SLSIMBB6
• OSO RW 100
• Gorenje GBFU 100 E B6

Инструкция по монтажу электрической модели

Итак, постараемся разобраться, как правильно установить проточный водонагреватель своими руками, чтобы он проработал намного дольше срока, указанного в гарантийном талоне. Но запомните, что общие рекомендации необходимо дополнять руководством, изложенным в технической документации.

Шаг #1. Подготовительные работы – проверка электросети

Не каждая электрическая сеть может выдержать мощность выбранной вами модели. На рынке представлены водонагреватели мощностью в среднем от 3 кВт до 27 кВт. Для работы слабых приборов достаточно и старой проводки, но эксплуатацию мощного напорного нагревателя может обеспечить только новая сеть и подключение через УЗО.

Таким образом, для подключения большей части водонагревателей проточного типа потребуется стационарный метод установки, электросеть переменного тока с напряжением 220 В, трехжильный медный кабель с минимальным сечением 3 мм Х 2,5 мм, автоматическая защита 30 А.

Не забудьте об обязательном заземлении. Если прибор зафиксирован на нагревающейся стене, сечение кабеля следует увеличить.

Шаг #2. Выбор места для установки

Место монтажа зависит от типа оборудования. Водонагреватель безнапорного типа обычно монтируют около точки водопотребления, то есть над раковиной, под раковиной или сбоку от крана. Если безнапорная модель кроме крана-гусака снабжена шлангом с душевой насадкой, следует продумать место крепления и для него.

Модели с маркировкой IP 24 и IP 25 изначально защищены от прямого попадания воды, тем не менее, их лучше разместить там, где нет угрозы заливания водой из душа – под раковиной.

Одновременно они должны быть доступны для включения (механического), регулировки напора и температуры – значит, располагаться около душа или раковины. Следовательно, установка проточного водонагревателя в туалете – плохая идея, в ванной – хорошая.

Выбор напорного прибора диктует другие условия. Обычно его устанавливают недалеко от точки водоразбора, которая имеет максимальную загруженность, или возле стояка. Мощный водонагреватель способен обеспечить горячей водой кухню, ванную, душевую, поэтому место выбирают, исходя из целесообразности и удобства обслуживания.

Такие приборы не нуждаются в постоянной регулировке – они запрограммированы.

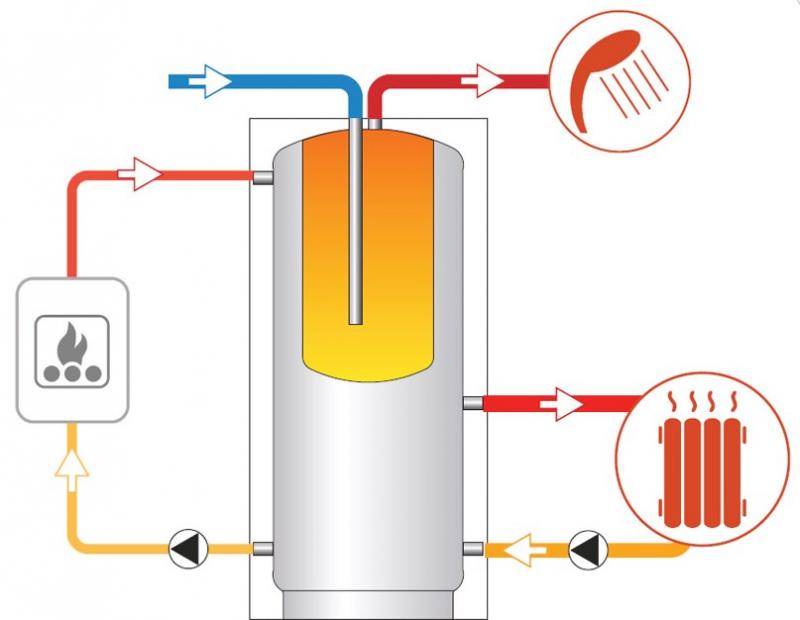

Что такое накопительный бойлер

Накопительный бойлер представляет собой водонагреватель, подающий воду в горячем виде благодаря нагреву. Накопительные бойлеры устанавливаются в квартирах, частных домах и на других объектах. Конструкция бойлера состоит из бака и нагревательного элемента, обеспечивающего функционирование конструкции. Объем бака существенно отличается у разных производителей и на разные потребности. Минимальный распространенный размер бака составляет 3 л, средний — 100 л. Для потребностей семьи из 4 человек объем в 100-120 л считается достаточным для комфортного использования. Для семьи из 2 человек оптимальным вариантом является бак в 50 л. При выборе учитывается и бытовой расход воды. В размерах значительно больше проточного водонагревателя.

Работа конструкции предельно простая: пользователь подключает ее к источнику питания, включает устройство, выбирает температурный режим. Остается подождать подачи горячей воды. Постоянное использование бака в одном режиме обеспечивает отсутствие необходимости любого регулирования в процессе использования. Устройство работает круглосуточно. Ему не требуется выключение. Это исключительно желание пользователя.

Выводы и полезное видео по теме

Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.

Еще раз о конструкции и принципе работы:

Несколько моментов, которые можно взять на заметку:

Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.

Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.

Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь – спрашивайте совет у наших экспертов в блоке .

Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями – пишите, пожалуйста, свое мнение под этой статьей.

Регулировка

Предохранительный клапан для бойлера, регулировка

Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.

• Произведите полный монтаж, подключение и заполнение водонагревателя.
• Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
• Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
• Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
• Установите рабочий режим порядка 60о. Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.

Обслуживание

В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.

Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.

Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.
