Установка бойлера в отопительную систему: описание конструкции, специфики монтажа и эксплуатации

Особенности

В отличие от обычных водонагревательных устройств у этого прибора патрубок на вход (для холодной воды) монтируется внизу накопительного бака, а на выход (для горячей) — сверху.

Таким образом, циркулировать в замкнутом отопительном контуре жидкость должна с фиксированной температурой, которая и достигается в верхней части бака.

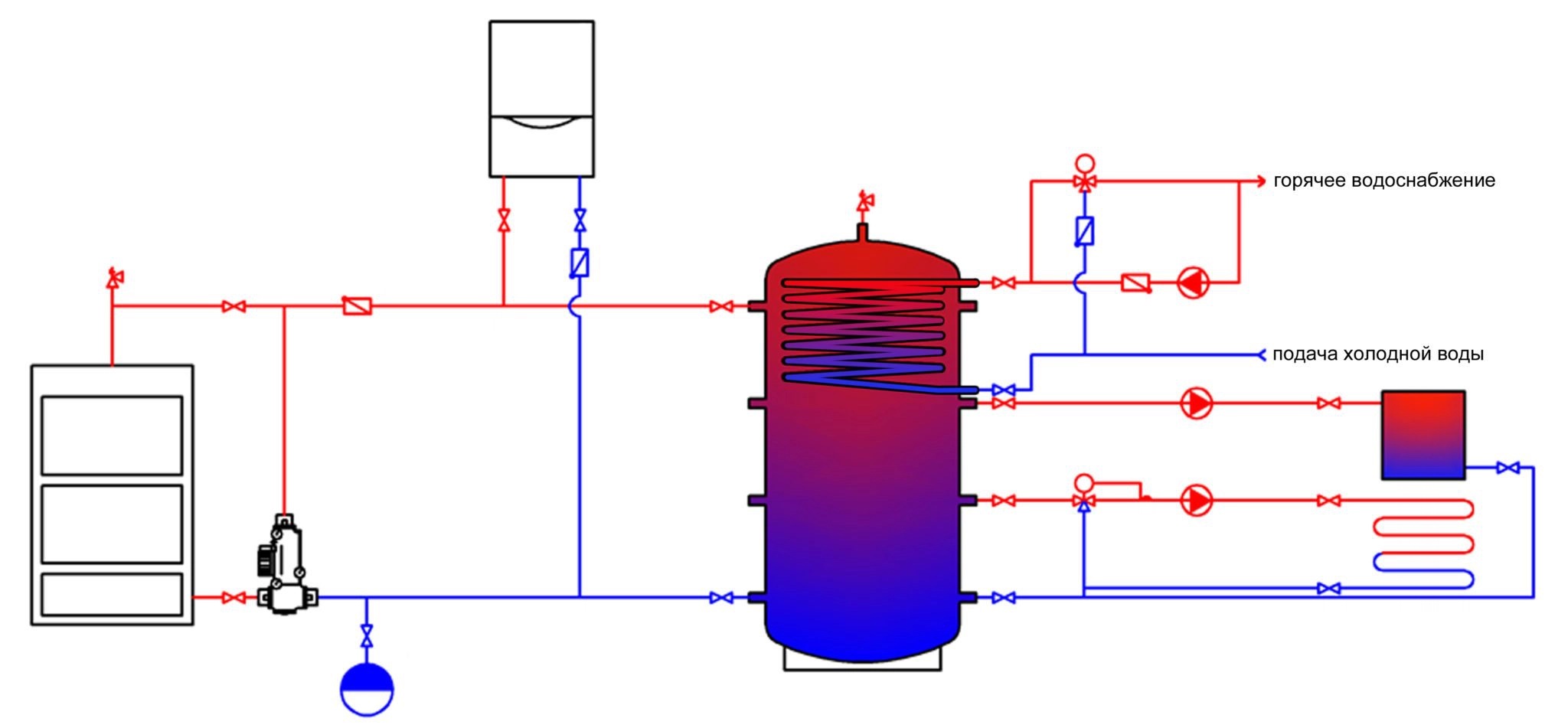

Бойлер косвенного нагрева с подключением к котлу

Главное отличие такого прибора от обычного водонагревателя для отопления — наличие постороннего источника подогрева теплоносителя. Это могут быть солнечные батареи, котёл, центральное отопление.

От такого вспомогательного источника по змеевику, проходящему по внутренней части бойлера, проходит теплоноситель, который, в свою очередь, подогревает жидкость в баке.

Данная система защищена теплоизоляционным слоем.

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

• к газовому котлу настенному;
• к газовому котлу напольному;
• электрокотлу;
• к твердотопливному котлу.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

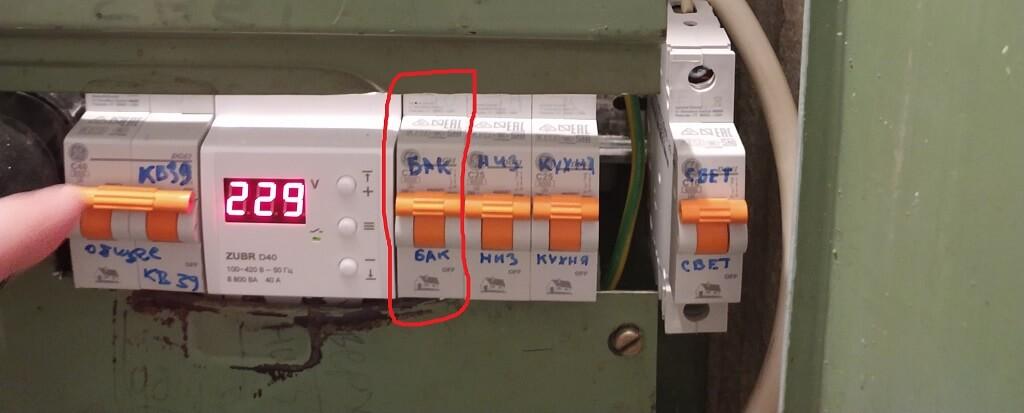

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Отличительные особенности бойлера для системы отопления

Как известно, бойлер – это закрытый сосуд, который имеет два отверстия. Первое отверстие служит входом для холодной воды, второе – выходом для горячей. Питается бойлер от электрической сети. Все бойлеры делятся на две группы – проточные и накопительные. В накопительном бойлере происходит нагрев определенного количества воды (количество воды зависит от водоизмещения бойлера), в проточном бойлере можно нагреть любое количество воды, но для этого требуется больше электроэнергии.

Надо сказать, что использовать бойлер для отопления – вполне возможно, более того, сегодня производители выпускают бойлеры, специально предназначенные для нагрева воды в системе. Эти бойлеры имеют два существенных отличия от, предназначенных исключительно для нагрева воды для бытовых целей – например, для купания или мытья посуды.

Во-первых, в таких бойлерах вход для холодной воды расположен снизу, а выход для горячей воды – сверху. Такое расположение отверстий объясняется тем, что когда вода нагревается, она поднимается вверх, а следовательно, наиболее горячая вода расположена в верхней части бойлера, и именно использование такой воды сделает систему отопления максимально эффективной.

Во-вторых, бойлер, предназначенный для нагрева воды в системе отопления, отличается большим диаметром отверстий. Если посмотреть на бойлеры, изготовленные в фабричных условиях, то можно увидеть, что и вход для холодной воды, и выход для горячей воды в них не бывает меньше 2 дюймов в диаметре (примерно 4,8 см).

Если бойлер имеет обе эти отличительные черты, значит, его смело можно использовать в качестве основы для системы отопления – он именно для этого и предназначен. А движение воды по самой системе отопления здесь производится за счет того, что холодная и горячая вода имеют разную плотность, и холодная вода, поступая в бойлер, вытесняет горячую сначала наверх, а потом через отверстие в трубы системы.

Устройство и технические характеристики бойлера для отопления

Как и водонагреватель для бытовых нужд, он состоит из внешнего корпуса, который защищает внутренний резервуар от механических повреждений. На нем располагается механическая или электронная система управления прибором и датчиком давления. Внутри находится накопительный бак, в котором хранится и нагревается вода. Объем может варьироваться от 10 до 500 литров. Для отопления малолитражные варианты не подойдут: оптимальным вариантом для небольшой площади считаются 200-300 литровые приборы.

За нагрев воды в баке отвечает электрический ТЭН. В отличие от бытовых моделей, где нагревательный элемент имеет мощность от 1 до 3 кВт, для приборов, устанавливаемых на систему отопления, этот показатель должен быть в районе 8-12 кВт. При выборе подходящей модели мощность необходимо обязательно учитывать. В противном случае, производительности может не хватать для обогрева даже небольшого по площади помещения. Это приведет к необходимости круглосуточной эксплуатации электрооборудования, что скажется как на нагрузке электросети, так и на сроке службы системы отопления. При выборе мощности бойлера следует учитывать и характеристики отапливаемого пространства: качество теплоизоляции, высота потолков, вида остекления и т.п.

Принцип работы устройства прост: холодная и горячая вода имеют разную плотность. Поступая в бак с работающим нагревательным элементом, холодная вода вытесняет горячую. Теплоноситель сначала поднимается в вверх бака, потом через патрубки попадает в трубы системы.

Чтобы настроить отопление в своем доме через бойлер, необходимо подобрать и установить подходящую по параметрам модель. Правильно выбранный по техническим характеристикам прибор, даже будучи включенным, будет периодически переходить в режим ожидания и экономии электроэнергии. Все ТЭНы оснащены термодатчиками. Они отключают нагревательный элемент, когда температура воды достигает заданного пользователем уровня. После ее остывания, термодатчик снова подаст сигнал ТЭНам для нагрева. Это значит, что система нагрева работает в автоматическом режиме, ее не требуется постоянной включать и отключать.

Устройства проточного типа

Электрические нагреватели данного типа относятся к отдельной категории. По своим конструкционным особенностям они значительно отличаются от накопительных водонагревательных устройств. Проточное устройство имеет более компактный размер, так как оно не располагает накопителем для горячей воды. В нагреватель вода попадает посредством вводного патрубка, а затем производится ее нагрев.

Проточный водонагреватель

Нагрев происходит в колбе их меди, а устройствами для нагрева служат довольно мощные ТЭНы. Обычно в проточных устройствах используются ТЭНы с мощностью от 5 до 25 кВт. После того, как жидкость нагревается, она тут же попадает в отопление частного дома электричеством, а расход ее регулируется посредством специальных клапанов.

Использование одноконтурного котла и обычного бойлера

Наряду с бойлерами косвенного нагрева с одноконтурными газовыми котлами также используют и обычные бойлеры. Обычные электрические бойлеры стоят немного дешевле бойлеров косвенного нагрева, но существенно уступают им в множестве параметров. Обычный электрический бойлер гораздо дольше нагревает воду и это устройство нуждается в регулярном обслуживании.

Желательно один раз в год производить чистку электрического бойлера от накипи, а также периодически менять анод, который служит защитой электронагревателя. Электрический бойлер также нуждается в надежном электропитании, и к этому устройству нужно прокладывать независимую электрическую линию. Также этот водонагревательный прибор серьёзно нагружает электросеть – в целом. Поэтому лучше использовать электрический бойлер в тех помещениях, где электропроводка имеет запас прочности.

Особенности схемы отопления с электрическим котлом

• Требования к отоплению с электрическим котлом
• Правила выполнения монтажа и необходимые инструменты
• Советы профессионалов для самостоятельной установки котла

Отопительная система частного дома или загородного коттеджа нередко монтируется самими хозяевами, которые зачастую не знают правил выполнения этих работ. Прежде всего, необходимо установить отопительный котел. Он может работать на различных видах топлива. Если вы хотите оснастить систему отопления в своем доме электрическим оборудованием, то вам необходима хотя бы примерная схема подключения для него, которая позволит значительно упростить работу. Подобная схема представлена на рис.1.

Рисунок 1. Примерная схема подключения электрического котла.

Но одна схема подключения может быть недостаточным подспорьем в такой серьезной работе. Чтобы выполнить все правильно, нужно придерживаться и определенного порядка работ.

Устройство и принцип работы бойлера косвенного нагрева

Бойлер косвенного нагрева (БКН) – емкость со встроенным змеевиком (теплообменником). Змеевик чаще всего выполняется из согнутого спиралью медного трубопровода, реже – из стали. БКН больших объемов могут иметь несколько встроенных змеевиков. Вместимость емкостей варьируется от 50 до 1500 литров.

По трубе змеевика циркулирует теплоноситель контура котла, передает теплоту воде из водопровода ХВС, подключенного к БКН. Ввод холодной воды подключен в нижней части емкости, выход горячей – в верхней полусфере. При организации расхода горячей воды холодная вода постепенно, пропорционально потреблению, заполняет бойлер и нагревается.

Емкость оборудована слоем тепловой изоляции – это позволяет снизить потери тепла. Сама емкость обычно выполняется из стали, реже – из нержавеющей стали. В случае применения обычной стали в емкость монтируется магниевый анод – он несколько снижает скорость коррозии стенок. Анод является расходным материалом – его нужно периодически менять.

Все модели бойлеров имеют основной управляющий элемент – термодатчик. Датчик температуры воды ГВС монтируется в гильзу, расположенную в верхнем или среднем сегменте емкости. Датчик осуществляет контроль за величиной температуры, осуществляет замыкание и размыкание электрической цепи исполнительных механизмов – циркуляционного насоса или трехходового клапана.

Большинство моделей БКН оборудуются дополнительными элементами и опциями:

1. Разъем для установки ТЭНов;
2. Ревизионный люк;
3. Линия рециркуляции;
4. Линия слива воды.

ТЭНы устанавливают при недостаточной мощности котла или постоянной низкой температуре в системе отопления. Люк предназначен для осмотра теплообменника и чистки емкости от шлама и отложений.

На линию рециркуляции устанавливают циркуляционный насос малой мощности. Он обеспечивает постоянную циркуляцию по системе трубопроводов ГВС – это гарантирует получение горячей воды мгновенно в любой точке водоразбора.

Бойлеры косвенного нагрева выпускаются в двух объемных исполнениях – цилиндрические и прямоугольные. По способу установки делятся на настенные (до 200 литров) и напольные. Установка 200-литрового бойлера требует особой прочности от конструкции стены.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Форма водонагревателя

В зависимости от формы хранения котлы бывают: цилиндрические и квадратные (плоские).

Цилиндрический

Большинство, выбирая водонагреватель для квартиры, останавливаются на моделях цилиндрической формы для вертикального размещения.

У них есть такие преимущества:

• Устройства компактны и не занимают много места;
• Цилиндрическая форма имеет максимальную площадь контакта.

К недостаткам тонких агрегатов можно отнести

то, что некоторые производители, чтобы увеличить объем внутреннего резервуара без увеличения внешнего диаметра, уменьшают слой теплоизоляции. В результате жидкость в баке охлаждается быстрее, и устройство вынуждено включаться чаще.

Существуют также узкие устройства, в форме приплюснутого цилиндра, так называемые slim-водонагреватели (от английского «slim» — тонкий). Они отличаются по диаметру (от 38 см и меньше) от стандартных единиц, которые имеют окружность 45-52 см. В то же время, чтобы увеличить вместимость, производитель увеличил их высоту.

Слим-агрегат очень удобен в небольших квартирах старой постройки, где очень тесные ванные комнаты и ограниченное пространство на кухне. Этот параметр является убедительным для выбора небольшого электрического водонагревателя для такой квартиры.

Он может работать с той же эффективностью, что и стандартный, и имеет такую же вместимость благодаря преобразованию полезного пространства в высоту.

Прямоугольный (плоский)

Модели плоской (прямоугольной, квадратной) формы не отличаются по производительности от цилиндрических.

Накопительный водонагреватель плоской формы занимает мало места, имеет приятный дизайн, хорошо вписывается в интерьер.

Поскольку такие устройства прячутся в шкафах на кухне или в ванной, вы можете легко выбрать необходимую толщину устройства.

Существуют также модели для горизонтального размещения..Такое размещение позволяет максимально эффективно использовать свободное пространство, если оно ограничено небольшой комнатой.

Стоимость таких водонагревателей выше, чем вертикальных.

Что собой представляет устройство

Бойлер для отопления частного дома представляет собой герметичную конструкцию, внутри которой, в отличие от бойлера косвенного нагрева, расположен специальный нагревательный элемент. Схема работы проста — для подключения к системе водопровода используют два парубка. Чтобы производить нагрев всего жилища данное устройство должно быть высокомощным. На каждые десять квадратных метров надобно один киловатт. Чем больше площадь, тем большая мощность требуется. Например, для гаража подойдет бойлерное отопление с устройством

Накопительный бак может стать хорошей альтернативой классическому аппарату. Единственное отличие — внутренний трубопровод, подключаемый к отопительной системе. Правильно организованное отопление через водонагреватель предполагает выполнение данным устройством функции тепловой батареи. Вода, находящаяся внутри, получает энергию через змеевик, расположенный внутри, подключение которого выполнено к системе отопления. При отключении котла процесс начнет происходить в обратном порядке: температура начнет повышаться от воды в бойлере.

Обслуживание системы

Для поддержания работоспособности и повышения эффективности приборов, система отопления должна подвергаться систематическому техническому обслуживанию. В перечень обязательных работ входит:

• чистка накопительного бака — в процессе работы в нем скапливается осадочная грязь;
• чистка нагревательных элементов от образовавшейся накипи;
• чистка или замена магниевого анода — этот металлический стержень защищает внутреннее покрытие бака от разрушения и коррозионного воздействия.

Бойлер для отопления может работать и справляться с возложенными на него задачами также эффективно, как и котел. Главное преимущество водонагревателей в качестве источника отопления – приемлемая цена. Если грамотно подойди к выбору подходящей модели и правильно произвести монтаж оборудования, то и по качеству работы он не будет уступать газовому котлу.

Состав прибора, его параметры

Бойлер состоит из следующих элементов:

• Бак.
• ТЭН.
• Анод (нужен для предотвращения коррозии).
• Теплоизоляция (сохраняет тепло воды).
• Термостат (с его помощью устанавливают нужную температуру).
• Наружный корпус (от него зависит вид аппарата).
• Предохранительный клапан (необходим, чтобы устранять чрезмерное давление).

К параметрам прибора относят:

• Материал, используемый для теплоизоляции (минеральная вата, полиуретан, пенополиуретан).
• Объем.
• Покрытие бака (эмаль, сталь, стеклофарфор).
• Вариант расположения (вертикально, горизонтально, рядом с раковиной).
• Мощность ТЭНа.
• Встроен ли змеевик (если да, то бойлер можно подключить к котлу).
• Материал анода (магний, титан).

За и против бытовых электроводонагревателей и накопительных бойлеров в отоплении

Специалисты со скептицизмом относятся к подключению бытового ЭВН к отоплению по причинам:

• одновременно с признанием идеи рабочей, расценивается как несерьезное, нецелесообразное «творчество». Аппарат не предназначен для обогрева, ТЭН не выдержит нагрузки, надо решать проблему стравливания воздуха;
• если нет готовой разводки с радиаторами, то проще, дешевле и менее трудозатратно использовать электроконвекторы;
• большинство бойлеров имеет около 2 кВт, что хватит для одной комнаты;
• проточные категорично не рекомендуют – выходят из строя из-за нагрузок;
• если сравнивать электроприборы, то электрические конвекторы, масляные радиаторыэффективнее, так как созданы специально для рассматриваемого применения и именно с энергосберегающими целями.

Когда наиболее целесообразно:

• как резерв, дополнение к котлу;
• для небольших помещений (1 – 3 радиатора);

Использование электроводонагревателя в качестве отопления – спорная идея с высокой долей скептицизма. Схема функциональна, если решить проблему завоздушивания. Эффективность невысокая.

Накопительный бак и водонагреватель

Устройства похожи между собой. Единственное различие между ними – внутренний водопровод, подключенный прямо к отопительной системе. Тут и возникает вопрос относительно места бойлера в обогреве помещений.

Если люди будут правильно подходить к обустройству отопления в своих домах, то они оборудуют бойлер как тепловой аккумулятор. Носитель внутри него получит энергию с помощью змеевика, который подсоединен к системе отопления. После отключения электрокотла температура станет выше благодаря водонагревателю.

При грамотном оборудовании системы бойлер даст дополнительные бонусы:

• Подача горячей воды. Поскольку вода из устройства не имеет никакого контакта с теплоносителем, то ее можно спокойно использовать для осуществления хозяйственных нужд. Перед этим разумным решением станет верное соотношение мощности бойлера, чтобы отапливать дом без нарушения работы всей системы.
• Нагрев воды с помощью встроенного ТЭНа. Внутри прибора царит постоянный температурный режим, даже когда котел отключен от электрической сети. То есть, для этого необходимо приобрести нагреватель, работающий от розетки.

Перед приобретением стоит подумать о главной цели покупки – будет она дополнительным источником горячей воды, накопительным аккумулятором или «два в одном».

Подсчеты параметров бака и ТЭНов

В первую очередь надо рассчитать мощность бойлера для обогрева помещений в доме. Специалисты предлагают несколько вариантов решения этой проблемы. Самый простой и распространенный – прочесть в инструкции рекомендации от компании-производителя приобретенного бойлера.

Стоит помнить о том, что от этого показателя зависит схема всей отопительной системы. Первый важный параметр – мощность, измеряемая в кВт/ч. Например, она равняется одной единице. После монтажа прибора ее уровень остается неизменным в течение пяти часов. При этом режим составляет 75/50. Тогда объем нагревателя рассчитывается по формуле: V=5/(75-50)=0. 5 м³

или500 л. По такому же принципу можно выбрать агрегат для отопления дачи, чуть уменьшив показатели в формуле.

Заботимся о защите

Для того чтобы сделать эксплуатацию бойлера максимально безопасной, необходимо установить УЗО. Это устройство отключит подачу электроэнергии в момент, когда по основной линии подключения бойлера произойдёт утечка фазного тока. Подключается УЗО в такой последовательности:

Необходимо установить устройство как можно ближе к электросчётчику, затем устанавливается автоматический выключатель, который будет защищать контур электропроводки и отключит напряжения в случае возникновения короткого замыкания.

Затем к УЗО подключается заземление, фазный провод и “0”. На выходе устройство подключается к проводам, отходящим от электрического счётчика. Таким образом получается надёжная защита не только от возникновения возгорания в случае короткого замыкания, но и защита от поражения электрическим током.

Технические характеристики

Бойлер для отопления частного дома, который предполагается включать в схему для обогрева, должен функционировать в температурном диапазоне 60-70 С и обладать низкой термической инертностью системы. Последняя характеристика напрямую зависит от разновидности теплообменника и электрической мощности ТЭНа. В емкостях до 250 л нагрев достигается за 1.5 – 2.5 часа. Кроме того такие водонагревающие устройства обязаны функционировать от бытовой электросети 220 В., с нагрузкой не превышающей 30 – 40 А, чтобы домашний умелец мог подключить устройство самостоятельно, не требуя специального разрешения от РЭС.

Стандартное конструктивное строение бытового водонагревателя:

1. Корпус, который защищает функциональные элементы от вмешательства извне.
2. Накопительная емкость, расположенная в середине конструкции, изолированная от него теплоизолятором. Наилучший объем для автономного отопления считаются устройства от 150 до 300 л.
3. Нагревающий элемент — ТЭН. Может выполняться в разнообразных конструктивных формах: стержневой, спиральной и круглой.
4. Существенная характеристика для таких бойлеров — тепловая мощность. Она должна находится от 7 до 12 кВт, что позволит обогреть помещение до 120 м2.
5. Патрубки входа/выхода на бойлере для отопления. Производительность нагрева обусловливается скоростью теплопередачи, зависящей от диаметра выходящего патрубков. В бойлерах ГВС они обычно имеют сечение до 20 мм, а для отопительной функции нужно не менее 32 мм. В данном случае, чем больше диаметр, тем производительнее функционирует отопительная система. Конечно при условии, когда при этом, достаточно тепловой мощности нагревательного элемента.
6. Контролирующие первичные температурные датчики теплоносителя, интегрированные в схему работы циркуляционного насоса.
7. Реле контроля работы электрической сети, для того чтобы защитить устройство от возможных длительных перегрузок.

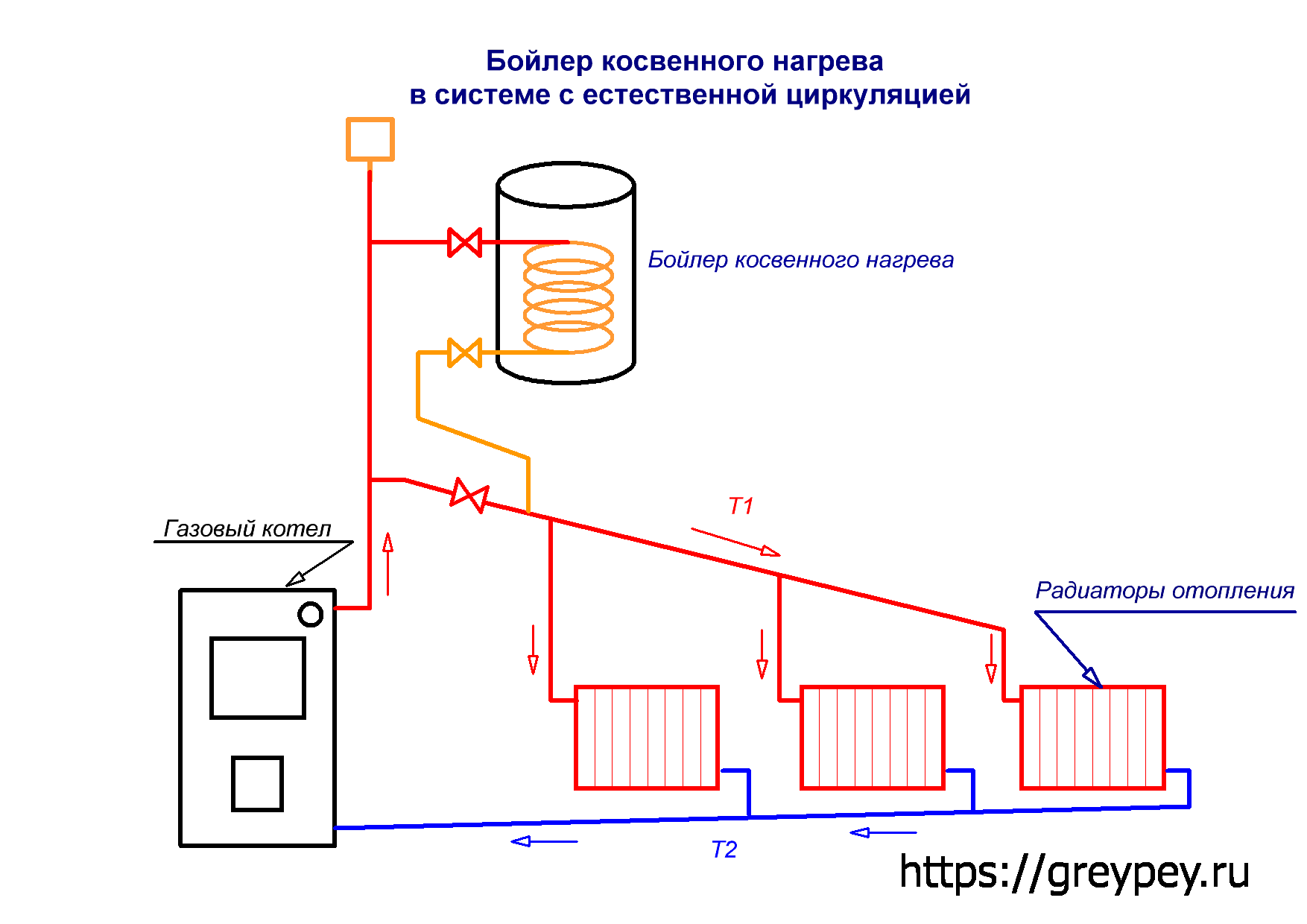

Схема подключения к системе отопления

Бойлер косвенного нагрева имеет обвязку, которую необходимо подключить к контуру отопления, а также к системе водоснабжения. Если его подключать к водопроводу, то необходимо:

• холодную воду подавать в низ бака;
• для горячей воды обеспечить выход с верхней части бака;
• а в середине расположится рециркуляционная точка.

Контур должен подключатся таким образом, чтобы теплоноситель осуществлял движение сверху вниз, то есть подача горячего теплоносителя должно быть направлено по верхнему патрубку, а уже немного остуженный должен выходить по нижнему. Благодаря такому соединению можно достичь наиболее высокого КПД бойлера, ведь проходящая вода теплоносителя подогревает воду в верхней части и доходит до нижней точки, передавая тепло нижним слоям, после чего выходит системы и идет в котел.

При подключении бойлера самостоятельно следует уяснить основные схемы подключения.

Замеры труб

Надо понимать, что работать на пластиковом водопроводе гораздо проще и экономичнее, нежели на железном. Итак, когда бойлер уже находится на своем месте, возникает логичный вопрос: как правильно подключить накопительный водонагреватель к системе водопровода. Замеры производятся непосредственно от трубы общего водопровода до бойлера. Производить врезку труб в общий водопровод нужно в любом удобном месте, находящемся в 5-10 см. после счетчика воды. Замеры трубопровода производятся с помощью рулетки. По количеству изгибов труб определяется количество уголков, тройников и муфт. Заранее следует подготовить труборез (прибор для нарезки металлопластиковых труб). Подключение может частично состоять из гибкой железной трубы. Так как выходы из водонагревателя металлические, то для их соединения может понадобиться пакля и паста.

Расчет объема накопительного бака и мощности ТЭНа

Области применения теплового аккумулятора

На первом этапе необходим расчет мощности бойлера для отопления дома. Существует несколько способов решения этой задачи. Самый оптимальный из них – ознакомиться с рекомендациями от производителя конкретной модели бака.

Необходимо учитывать, что схема отопления от бойлера напрямую зависит от мощности всей системы. Поэтому за первоначальный параметр принимается эта величина. Предположим, что она составляет 1 кВ/ч. После установки бойлера в системе отопления частного дома он должен поддерживать оптимальный уровень нагрева воды еще 5 часов. При этом тепловой режим системы составляет 75/50 (низкотемпературный). В таком случае оптимальный объем бойлера на отопление и ГВС вычисляется по следующей формуле:

V=5/(75-50)=0.5 м³ или 500 л

Получившийся объем можно уменьшить, если приобрести модель бойлера для отопления дачи с ТЭНом. Тогда при расчете нужно учитывать удельную мощность этого прибора. В среднем для обеспечения полноценной работы отопления при выключенном котле и средней норме расхода ГВС (10 л/час) необходимо приобрести модель объемом около 400-450 л.

Для полного расчета мощности бойлера для отопления дома необходимо учитывать все факторы – тепловые потери в здании, месторасположение емкости в системе и т.д.

О бойлере на даче

Накопительные нагреватели воды отлично подходят использования на даче. Если вы живете там не все время, то отопительного котла у вас, скорее всего, нет. Следовательно, при каждом посещении возникают неприятности с горячей водой, что особенно некстати, если вы, скажем, проводите какое-то мероприятие, после которого остается гора посуды. В таком случае оптимальное решение – монтаж накопительного бойлера.

Бойлер на даче

Специфика установки на даче заключается, прежде всего, в непостоянности напора. Если в городских квартирах он зависит от центрального водоснабжения и сила его перманентно одинакова, то в загородном доме напор может быть, а может и не быть. Так что запомните: на даче бойлер должен находиться минимум на 2 м выше водозаборной точки. Это позволит воде циркулировать самотеком даже в тех случаях, когда пропадает напор.

Сама процедура установки опять же проводится как в первом случае, отличие, повторимся, лишь в высоте установки бойлера.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

Первоначально после достижения определенной температуры теплоноситель движется по малому контуру и только после его прохождения подогретая вода транспортируется по системе, нагревает электрические батареи и тем самым обогревается помещение. Таким образом, чтобы обеспечить необходимый температурный режим и качественное функционирование отопительной конструкции, нужно смонтировать несколько контуров.

Для выполнения обвязки потребуются:

• разные по диаметру трубы;
• радиаторы отопления (прочитайте: «Обвязка радиаторов отопления полипропиленом — просто и доступно «);
• циркуляционный насос;
• манометр;
• кран балансировки;
• распределительный клапан;
• проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

• тройники, переходники;
• предохранительный, обратный, воздушный клапаны;
• болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

• с принудительной циркуляцией воды;
• с естественной циркуляцией теплоносителя;
• классический вариант разводки;
• с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

• регулятор температуры воздуха в комнате;
• радиаторы;
• электрокотел;
• расширительный бак открытого типа;
• блок безопасности, состоящий из предохранительного клапана и манометра;
• кран для восполнения количества теплоносителя;
• насос;
• обратный клапан;
• антиконденсатный насос;
• датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Процесс подключения оборудования согласно инструкции не является проблемой, если все указания, написанные в ней, выполнять точно. Но самостоятельный монтаж касается исключительно одноконтурных систем. В том случае, когда планируется установка двухконтурного электрического котла отопления. работа отличается сложностью и тогда обвязку делают на профессиональном уровне как прямой, так и смесительной. Оба типа обвязки необходимы для осуществления контроля над уровнем температуры.Как сделать обвязку котла, смотрите подробное видео:

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. Предохранительный клапан.
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.
