Делаем бесплатное отопление частного дома своими руками с фото и видео

Основа всего – план

Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления). На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.

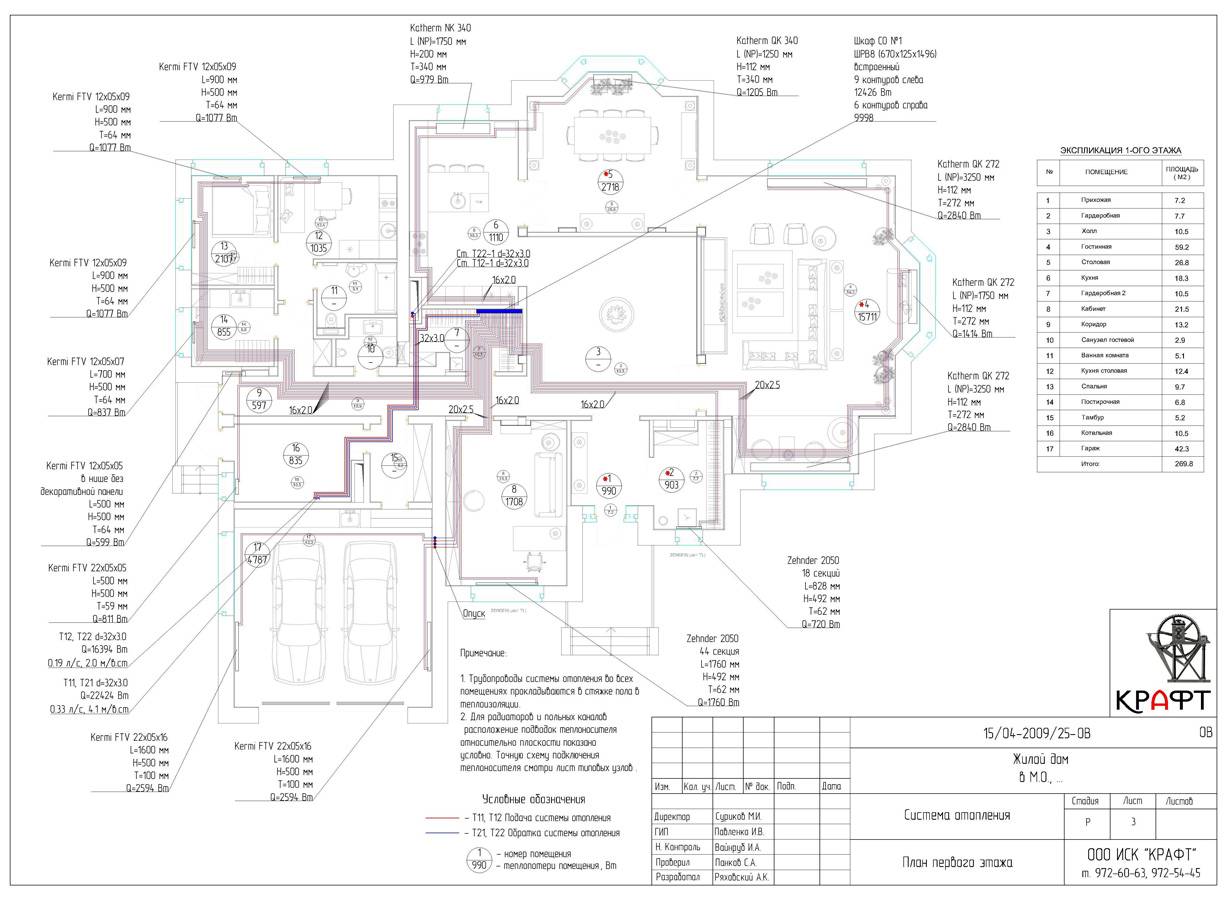

Детальный план отопления

Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.

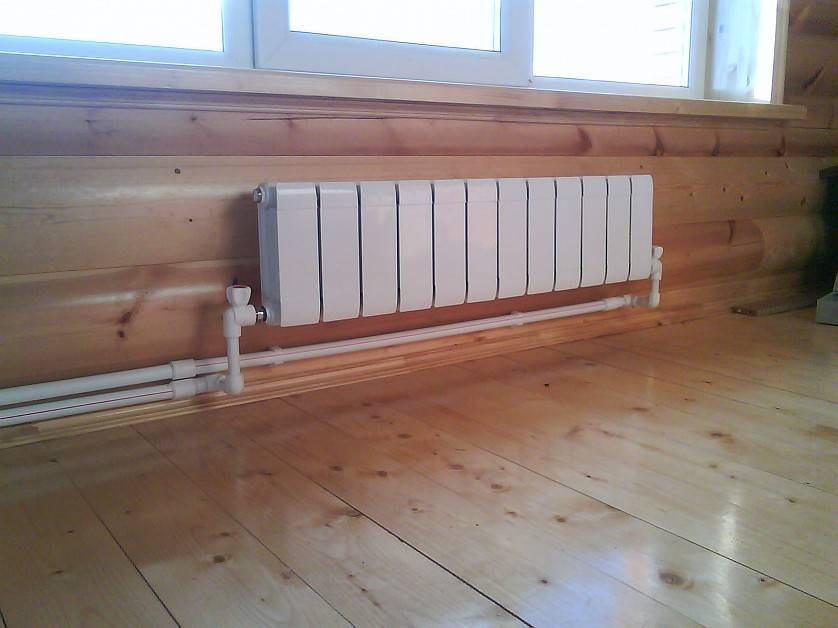

Металлопластиковые трубы

Конденсационный газовый котел + теплые полы

схема работы конденсационного котла

Конденсационный котел – устройство использующие в качестве топлива горючий газ. Особенность устройства – использование продуктов сгорания как топлива, после их конденсации. Особенный подход позволяет добиться 98-ми процентного коэффициента полезного действия (Потолок КПД для традиционных котлов составляет 93%). В купе с теплым полом, котел может полностью полноценно отапливать здание. Такой способ отопления совершенно не бесплатный, но при покупке котла отбивается цена благодаря эффективному использованию горючего. Этот способ не такой затратный, как предыдущие два.

Пеллетный камин

Пеллетный камин также греет воздух только вокруг себя. Но у него есть два важных преимущества:

• Необязательно заранее иметь дымоход. Для такого камина нужен небольшой диаметр трубы, которую выводят в стену, а не через все этажи здания.
• Есть автоматическая подача топлива. То есть вам не нужно постоянно контролировать горение. Достаточно лишь поддерживать запас топливных гранул в бункере. А потому, пеллетный камин вполне сойдет как альтернативное отопление без газа. Но с практической точки зрения это неудобно: камин эффективен локально и греет только помещение, в котором установлен. Использовать тепло в масштабах всего дома — невозможно.

Из недостатков:

Нужен доступ к качественным пеллетам, которые не будут сильно забивать горелку сажей и хорошо гореть.

Безопасность в холода

22. Как исключить разморозку системы отопления при ее остановке зимой?

• Снабдите розлив сбросниками во всех нижних точках. При остановке контура незамедлительно слейте через них всю воду. Не забудьте открыть на время сброса воды все воздушники, иначе вода «зависнет» в трубах и радиаторах;
• Если вы часто оставляете дом без отопления, используйте незамерзающий теплоноситель на основе пропиленгликоля. Необходимый объем теплоносителя можно измерить, заполнив контур и слив воду из него в ведра известной вместимости.

Антифриз для системы отопления на основе безопасного пропиленгликоля.

Новые системы отопления частных домов

Использование новых систем отопления частных домов становится не просто данью моде, а актуальным решением насущных проблем. Благодаря внедрению подобных новинок удается сократить расход приобретаемого топлива, увеличить в целом эффективном отопления и уменьшить вред, причиняемый окружающей среде. Вместе с тем, любые новаторские идеи должны быть изначально простыми в использовании, чтобы стать действительно конкурентными традиционными методам.

1. Задачи новых методик
2. Твердотопливные технологии
3. Разновидности жидкого топлива
4. Газовые системы
5. Электроустановки
6. Применение тепловых насосов
7. Применение энергии солнца
8. Конвекционные технологии
9. Пленочные системы
10. Снижение потерь

Конденсационный газовый котел + теплые полы

схема работы конденсационного котла

Конденсационный котел – устройство использующие в качестве топлива горючий газ. Особенность устройства – использование продуктов сгорания как топлива, после их конденсации. Особенный подход позволяет добиться 98-ми процентного коэффициента полезного действия (Потолок КПД для традиционных котлов составляет 93%). В купе с теплым полом, котел может полностью полноценно отапливать здание. Такой способ отопления совершенно не бесплатный, но при покупке котла отбивается цена благодаря эффективному использованию горючего. Этот способ не такой затратный, как предыдущие два.

Проектирование отопления в домах

Если вам требуется организация надежного, безопасного отопления для частного дома, вам нужно обратиться за помощью к опытным специалистам. Наша компания на протяжении многих лет занимается разработкой проектов инженерных систем.

Проект отопления дома – это пакет документов, в состав которого должны входить схемы, описания, чертежи и спецификации.

Проектирование такой инженерной системы требует от исполнителей профессионализма, хороших знаний и, конечно, опыта работы в этой сфере. Мы имеем все необходимые государственные сертификаты и разрешения на оказание услуг по проектированию различных инженерных систем.

Конвекция и теплый пол

9. Что это такое — теплый пол?

В качестве источника тепла используется вся поверхность пола или ее часть. Нагрев пола обеспечивается греющим кабелем, пленочным электрическим нагревателем или уложенной под чистовое покрытие трубой с теплоносителем.

Укладка водяного теплого пола.

10. Чем теплый пол лучше радиаторов?

Более рациональным распределением температур в объеме отапливаемого помещения. Если комната отапливается конвекционными отопительными приборами (радиаторами или конвекторами), под потолком всегда теплее, чем на уровне пола — ведь теплый воздух устремляется вверх.

Камрады, часто ли вы проводите свой досуг на потолке? Нет? Тогда, очевидно, нагрев воздуха вверху помещения приводит лишь к одному результату — к увеличению потерь тепла через ограждающие конструкции здания (они, напомню, всегда прямо пропорциональны разнице температур внутри и снаружи).

А вот нагрев пола приводит к совсем другому распределению температуры: она максимальна на уровне пола и чуть выше — на высоте человеческого роста. По мере подъема вверх воздух остывает. В результате с сохранением комфортного температурного режима в комнате расход тепла уменьшается на 20 — 30%.

Распределение температур по высоте отапливаемого помещения в случаях конвекционных приборов и теплого пола.

11. Какую температуру должен иметь теплоноситель в водяном теплом полу?

25 — 40 градусов. Более высокая температура приведет к дискомфорту: босиком по горячему полу уже не походишь.

Максимальная температура теплоносителя — 40 градусов.

12. Хватит ли тепловой мощности теплого пола с учетом ограничений по температуре для того, чтобы организовать полноценное отопление в частном доме в регионах с холодными зимами?

Скажем так: в Хабаровском крае, где я жил до переезда в Крым, многие дома отапливаются только трубами в полу. Радиаторы или конвекторы полностью отсутствуют. Температура в отапливаемых помещениях остается комфортной даже в пик холодов — при -40 С на улице.

Зима в Комсомольске-на-Амуре — городе, в котором я прожил большую часть жизни.

13. Можно ли использовать тепловой насос в качестве источника тепла для водяного теплого пола?

Не просто можно — нужно. Чем меньше дельта температур между теплоносителем и источником низкопотенциального тепла (воздухом, грунтом или водой), тем большую тепловую мощность отдает тепловой насос на единицу электрической мощности. Соответственно, низкотемпературное отопление делается наиболее выгодным.

Тепловой насос и теплый пол — идеальное сочетание.

Что такое альтернативный источник тепла

Так как традиционно дом отапливают газовым котлом, то под альтернативным отоплением дома будем подразумевать любой отопительный прибор, который работает не на газу.

Когда это актуально

1. У вас нет возможности подключиться к газовой сети или это стоит слишком дорого;
2. Вы хотите уменьшить зависимость от газа и иметь страховку в случае сильных морозов или перебоев с его подачей;
3. Для экономии на отоплении. Комбинирование и правильное управление источниками тепла сократит ваши расходы на отопление.

Типы альтернативных источников энергии

Условно, альтернативные источники тепла делятся на два вида:

1. Которые работают в дополнение к котлу. В силу разных причин они не способны полноценно обеспечить здание теплом. Основную отопительную мощность покрывает газовый котел, а другие источники поддерживают его работу в пиковые нагрузки или межсезонье.
2. Которые заменяют газовый котел. Это те источники тепла, которые способны вырабатывать достаточную отопительную мощность, чтобы обогреть здание.

Рассмотрим, какие приборы можно использовать в каждом случае.

Электрический котёл для отопления частного дома

Отапливать жилые помещения можно при помощи газового или электрического котла. Отопительный электрокотёл как правило представляет из себя мини-котельную с сопутствующей обвязкой и принудительной циркуляцией теплоносителя. Непосредственно котёл выглядит как моноблок, основным элементом которого выступают ТЭНы (трубчатые электронагреватели). В мощных устройствах они объединены в блоки, а количество задействованных ТЭНов определяется контроллером в зависимости от заданных температурных режимов теплоносителя, температуры окружающей среды или воздуха в помещении.

Современные электрокотлы считаются надёжными и многофункциональными устройствами со множеством режимов работы, включая летний, отопления и горячего водоснабжения. Их особенно часто используют в холодных регионах с дешёвой электроэнергией и невозможностью эксплуатировать газовое оборудование для поддержания тепла.

Однако данный тип оборудования не лишён некоторых недостатков. Во-первых, электрокотёл не окупается. Эта покупка относится к числу затратных (15 кВт котлы могут стоить до 80 000 рублей) и не приносит никакой прибыли. Во-вторых, более мощные электрокотлы требуют надёжную электрическую сеть с достаточной мощностью. В-третьих, на ТЭНах появляется накипь, которая может быстро вывести элементы из строя.

При этом известны устройства «двойного назначения», способные не только выходить на самоокупаемость, но и отапливать здания, и приносить прибыль.

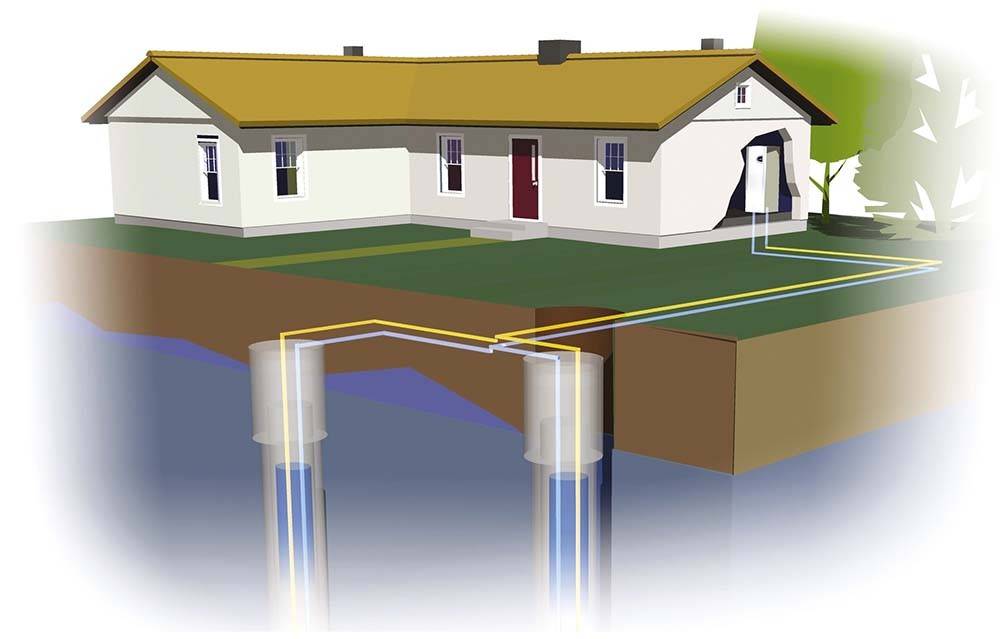

Геотермальное отопление тепловым насосом

Температура грунта на глубине всегда выше, чем температура окружающей среды. Геотермальная система использует тепло земли и распространяет его по дому. Устройство системы представляет собой абсорбирующие тепло из почвы водопровод, который передает температуру тепловому насосу, последний передает тепло непосредственно на теплообменник в отопительную систему помещения. Системы, использующие геотермальное отопление, делятся на два типа: использующие горизонтальный коллектор и вертикальный коллектор. Горизонтальный коллектор очень просто монтируется, легок в обслуживании, но обладает рядом серьезных недостатков:

• Сильная зависимость от состава почвы.
• Система нуждается в немаленькой площади.
• Поверхность занятая обогревательным комплексом непригодна для строительства или посадки культурных растений.

Вертикальный коллектор не страдает этим набором недостатков. Преимуществами вертикальной установки являются:

• Стабильная температура круглый год.
• Небольшая поверхность задействована установкой.
• Высокая температура в глубине грунта сравнительно с горизонтальной установкой.
• Но за все эти преимущества придется дорого заплатить.

Геотермальное отопление – экологически чистый способ получить бесплатное тепло из почвы. Заплатить придется за установку системы отопления, оборудование и работу насоса. Требуется наличие в почве воды.

Расход газа

Выбирая экономичное отопление для дачи, потребители наиболее часто обращают внимание именно на газ. Если вы тоже решили последовать опыту большинства, то должны знать, каков расход топлива для определенной площади дома. Как показывает практика, для жилища, площадь которого составляет примерно 140 квадратных метров, будет необходимо около 13 килограмм газа за сутки

Это утверждение верно, если в доме хорошо утеплены окна, нет трещин и щелей, а температура за окном изменяется от -18 до -23 градуса. В помещениях температура будет варьироваться в пределах от 21 до 23 градусов. Упомянутый расход газа на отопление составляет примерно половину баллона

Как показывает практика, для жилища, площадь которого составляет примерно 140 квадратных метров, будет необходимо около 13 килограмм газа за сутки. Это утверждение верно, если в доме хорошо утеплены окна, нет трещин и щелей, а температура за окном изменяется от -18 до -23 градуса. В помещениях температура будет варьироваться в пределах от 21 до 23 градусов. Упомянутый расход газа на отопление составляет примерно половину баллона.

Разводка

20. Чем различаются однотрубная и двухтрубная разводки?

Однотрубная представляет собой кольцо розлива, соединяющее выходной и входной патрубки котла. Отопительные приборы разрывают розлив или, что куда разумнее, подключаются параллельно ему через дроссели или термоголовки, позволяющие регулировать их теплоотдачу.

Однотрубная горизонтальная схема.

Двухтрубная разводка подразумевает наличие двух розливов — подачи и обратки. Каждый отопительный прибор врезается между ними.

Подключение отопительных приборов в двухтрубной схеме.

Достоинства однотрубной схемы — простота ее монтажа своими руками и абсолютная отказоустойчивость. Вызвать остановку участка контура невозможно в принципе до тех пор, пока работают котел и циркуляционный насос.

А вот двухтрубная система для нормальной работы требует обязательной балансировки (ограничения проходимости подводок ближних к котлу радиаторов). Иначе весь теплоноситель будет циркулировать только через них, по малому кругу, а дальние от котла участки розлива и отопительные приборы в лучшем случае останутся холодными, а в худшем — будут разморожены в первые же заморозки.

Почему при всех своих недостатках двухтрубные системы отопления пользуются популярностью? Да потому, что они позволяют обеспечить одинаковую температуру всех отопительных приборов, в то время как в однотрубной системе радиаторы на подаче всегда будут горячее расположенных дальше от котла по ходу теплоносителя.

Изящное решение проблемы балансировки двухтрубной системы — петля Тихельмана. Фактически, она образует несколько контуров одинаковой протяженности с примерно равной температурой теплоносителя на всех участках.

Петля Тихельмана.

Вариант петли Тихельмана для двухэтажного дома.

Сделать покомнатную регулировку температуры

Используя систему отопления/непродуманную систему электрообогрева, обогревательные элементы выполняют лишнюю работу, попусту тратят деньги. Когда температура помещения достигает приемлемой, системы обогрева начинают есть топливо/потреблять электроэнергию без выполнения полезной работы. Покомнатная регулировка температуры позволяет решить проблему. Тёплая температура будет перемещаться вместе с вами, прогревая задействованные вами помещения, автоматически выключаясь при достаточном нагреве комнаты – включаясь вновь, когда температура упадет. Реализуется система каскадом радиаторных обогревателей. Простые в установке и эксплуатации, способные самостоятельно отапливать здание – это лучший выбор. Отличный способ получить хоть и не бесплатное отопление, но вполне себе экономичная.

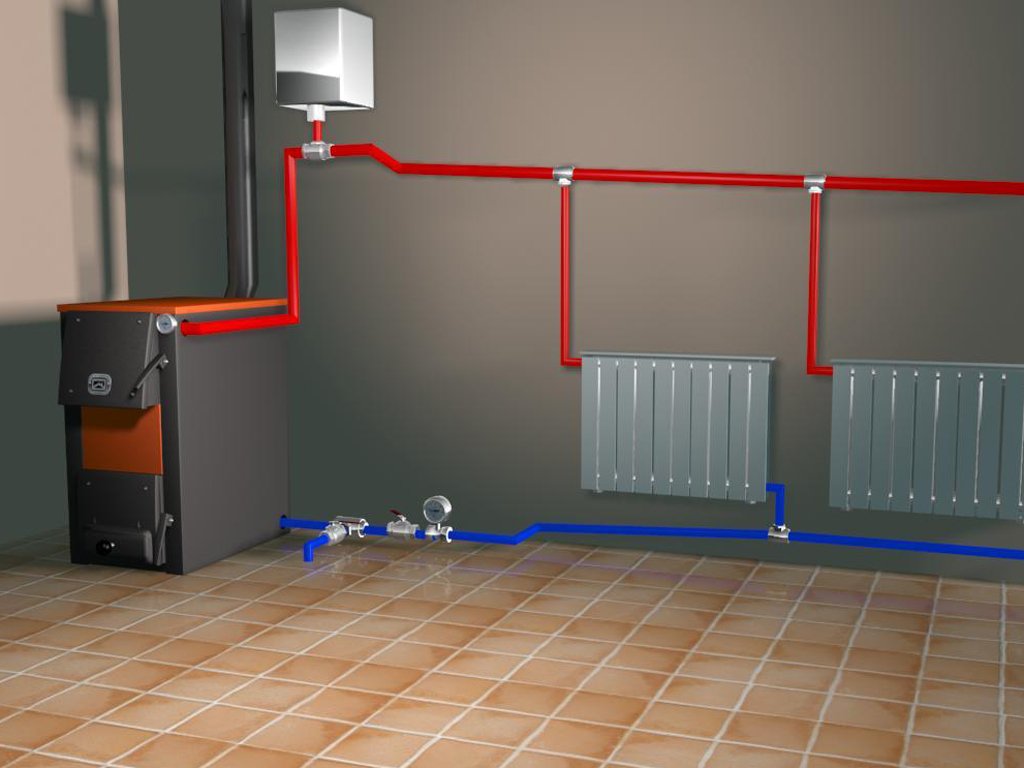

Особенности водяной отопительной системы

• естественный тип отопления самый дешёвый;
• такое оборудование не требует подключения к сети переменного тока;
• в такой системе может использоваться любой отопительный котёл.

Если рассматривать её недостатки, то хочется выделить такие проблемы:

• низкий уровень КПД;
• теплоноситель по батареям распределяется неравномерно;
• в такой системе обязательно устанавливается расширительный бачок;
• обязательное использование металлического трубопровода.

У многих может возникнуть вопрос, а почему именно трубы из металла? Всё просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не любой пластик сможет выдержать такие тепловые нагрузки.

При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды следует отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественном движении теплоносителя почти вполовину больше, чем при использовании циркуляционного насоса.

Особенности реализации

Что же, принципиальную возможность строительства, так называемого, пассивного дома мы доказали. Однако неравномерность поступления тепла создает ряд технических проблем.

Решаемы ли они?

1. Для резервирования тепла на холодное время суток нам потребуется теплоаккумулятор — теплоизолированный бак большой емкости. Днем вода в нем будет нагреваться солнечными коллекторами, ночью же он будет постепенно отдавать тепло отопительным приборам.
2. К слову, для обогрева в этом случае лучше использовать водяной теплый пол для отопления. Он сможет эффективно прогревать здание даже при температуре теплоносителя в 27-30 градусов. Радиаторы в этом случае будут бесполезны.
3. Если нам вдруг придет в голову странная фантазия реализовать такой проект, все-таки понадобится резервный источник тепла — хотя бы тепловой насос любого типа. Он выступит страховкой на случай экстремально длительной непогоды.

На практике солнечный коллектор часто подключается в качестве вспомогательного источника тепла в отопительные системы любого типа.

Как организовать дешевое отопление частного дома?

Каждый дом должен быть оборудован системой отопления

Владельцы частного жилья имеют огромное преимущество перед жильцами многоквартирных домов. Они могут сами решать, какие системы обслуживания помещения использовать и как сэкономить на установке и эксплуатации. Те, кто живет в квартирах, как правило, не могут повлиять на качество и количество оказываемых коммунальных услуг, особенно в сторону их увеличения. Хозяева же частных домов могут еще на стадии строительства предусмотреть нюансы и выбрать наиболее выгодное решение. Вплоть до того, что наиболее экономное отопление дома может быть установлено своими руками.

Не зря владельцы загородных домов и коттеджей уделяют этому вопросу большое внимание. И тщательно выбирая оборудование, стараются сэкономить средства и установить дешевое отопление частного дома

Какую же систему отопления предпочесть? Какой способ отопления дома самый дешевый? Для того чтобы ответить на этот вопрос давайте рассмотрим различные виды теплового оборудования и источники тепла.

Составляем схему отопления

Схема отопления жилья с использованием полипропиленовых труб ничем не отличается от схем с применением других материалов. Она может быть:

• одно- или двухтрубной;
• коллекторной.

Однотрубная схема подключения

Однотрубная используется для контуров малой длины в домах небольшой площади. Единственная труба поочередно соединяет все приборы и приходит к отопительному устройству через обратку. Циркулирующая жидкость теряет часть тепловой энергии, потому даже при установке регуляторов добиться равномерного обогрева всех помещений не получается.

Отопление в квартире или частном доме с двумя трубами предусматривает назначение по одной отдельной линии для подачи теплоносителя и для обратки. Продуктивность такого варианта несколько выше предыдущего, но вопроса с равномерностью прогрева радиаторов он не решает.

Двухтрубная схема подключения

Лучшим вариантом для частных домов значительной площади можно назвать систему отопления, устроенную по коллекторной (лучевой) схеме. От распределяющего коллектора, трубы (подающая и обратка) отходят к отдельным обогревающим приборам и малым контурам. При этом горячая вода подается на все участки одновременно.

Коллекторная схема устраивается с верхней либо нижней разводкой. Первый вариант предусматривает расположение магистрали в чердачном помещении, к отдельным контурам либо приборам спускаются стояки. В верхней точке для отведения воздуха обязательно устанавливается специальный клапан. Такой способ отопления частного дома своими руками используется при естественной циркуляции теплоносителя в зданиях высотой от двух этажей.

Коллекторная схема подключения

Нижняя установка подразумевает монтаж магистрали ниже уровня пола, стояки в этом случае уходят вверх.

Схема однотрубной разводки

В отопительной системе данного типа нагретый теплоноситель последовательно протекает по всем радиаторам, отдавая при этом приборам часть тепловой энергии. Эту схему предпочитают выбирать в том случае, если для устройства системы обогрева помещения выделен небольшой бюджет. Ведь для прокладки однотрубной системы понадобится минимальное количество труб, а также сопутствующих расходных материалов.

Нельзя не указать и на ряд недостатков, характерных для однотрубной системы отопления с верхней разводкой, а именно:

• отсутствие возможности осуществления раздельного регулирования уровнем теплоотдачи для каждого отдельного радиатора;
• снижение количества отдаваемого батареями в помещение тепла по мере их удаления от отопительного котла.

«Ленинградская » схема отопления разработана с целью решения проблемы независимой регулировки уровня теплоотдачи каждой отдельной батареи. В однотрубной системе вода идет через все установленные радиаторы последовательно. Установка запорных кранов на каждую батарею и монтаж байпаса (обходной трубы) позволяет обеспечить циркуляцию теплоносителя при отсекании какого-то отопительного прибора.

Однотрубная разводка системы отопления «Ленинградка» позволяет обеспечить отключение отдельных радиаторов с помощью запорных кранов, при этом движение теплоносителя продолжается по обходной трубе

Достоинства и недостатки автономной отопительной системы

Само название автономной системы отопления подразумевает отказ от некачественных и дорогостоящих услуг сторонних поставщиков тепловой энергии.

Таким образом, обладатель автономной отопительной системы приобретает следующие преимущества:

1. Возможность начинать и заканчивать отопительный сезон в соответствии с погодными условиями.
2. Осуществляется ручное управление мощностью устройств, что позволяет выставлять комфортную температуру в каждом из помещений в зависимости от времени суток.
3. На период отсутствия людей систему можно выключить либо настроить на экономное расходование ресурсов.
4. Двухконтурная схема позволяет получить не только тепло, но и горячую воду для кухни и душа.
5. Пользователь обретает полную свободу от диктата поставщика тепловой энергии, его графика включения и отключения батарей. Домовладельцы становятся независимы от аварий на теплотрассах и газопроводах.

Делая выбор в пользу автономной отопительной системы, нельзя также не учитывать и некоторых недостатков её использования:

1. Владельцу жилья придётся постоянно думать о пополнении запасов топлива, искать лучшую цену, закупаться впрок, перевозить и хранить горючие материалы рядом с домом.
2. Если речь идёт о твердотопливном котле, потребуется вручную загружать топливо и выносить золу. Немало времени отнимает контроль процесса горения.
3. Индивидуальная система отопления – это комплект дорогостоящих устройств и материалов – котла, труб, радиаторов, насосов, арматуры и автоматов управления.
4. В случае использования электронагревателей, достоинства выбора в значительной степени нивелируются огромными счетами на оплату электроэнергии.
