Советы по эксплуатации
Какой источник бесперебойного питания стоит на Вашем котле?
Off-line On-line
Выпускаемые промышленностью бесперебойники должны эксплуатироваться при определённых температурах. Она должна находиться в пределах от +18 до +25°С. Эксплуатация приборов при более низких температурах приводит к значительному снижению ёмкости АКБ. Допустимый нижний предел температуры для работы ИБП +5°С, верхний – +40°С.
Устанавливают устройства в сухих помещениях, не имеющих сильного запыления. Они должны иметь заземление. Его можно вывести на шину «земля», отходящую от котла. Суммарная мощность подключённых к ИБП приборов потребления электроэнергии не должна превышать 70% номинала бесперебойника.
К ИБП нельзя:
- Подключать устройство параллельно сетевому кабелю.
- Менять полярность подключения.
Во время эксплуатации прибор нельзя накрывать посторонними предметами.
Чистый синус и его влияние на котел
В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения. Существует 2 типа выходного напряжения:
Существует 2 типа выходного напряжения:
чистый синус
квазисинус (меандровый сигнал)
При выборе всегда делайте акцент на модели с чистым синусом
Почему это важно?. Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала
Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию
Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.
Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.
Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.
Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.
Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос
Как выбрать?
Большинство специалистов отдают предпочтение агрегатам, выдающим чистый синусоидальный сигнал. Другие его формы ускоряют износ составных элементов, влекут потерю мощности, делают возможным даже перегрев двигателя
Бесперебойник для насоса подбирают на основании таких характеристик:
Большинство специалистов отдают предпочтение агрегатам, выдающим чистый синусоидальный сигнал. Другие его формы ускоряют износ составных элементов, влекут потерю мощности, делают возможным даже перегрев двигателя.
Нагрузка на блок питания
При выборе ИБП учитывают общую мощность оборудования и пусковой момент.
Время переключения на АКБ
От длительности восстановления электропитания зависит сбой в подключённой нагрузке.
Количество аккумуляторов и ёмкость
Продолжительность работы ИБП напрямую зависит от нагрузки и ёмкости батарей. Оптимальным выбором станет бесперебойник для циркуляционного насоса, имеющий внешнее подключение батарей при конфигурации Long time.
Бесперебойник Line-Interactive. Может автономно работать не более 15 минут. Чтобы увеличить длительность функционирования, к нему подключают батареи
Бесперебойники для насосов подразделяются на три класса:
- Бюджетные модели. Отличаются очень простым устройством. Когда напряжение достигает максимального или минимального порога, они переключают питание скважинного насоса на аккумуляторы.
- Бесперебойник Line-Interactive. Может автономно работать не более 15 минут. Чтобы увеличить длительность функционирования, к нему подключают батареи. Аппарат выравнивает напряжение при помощи ступенчатого стабилизатора.
- ИБП On-Line. Преобразовывает напряжение 2 раза. Его батареи включаются без малейшей задержки. Чаще всего беперебойник используют для нормализации работы котельного оборудования.

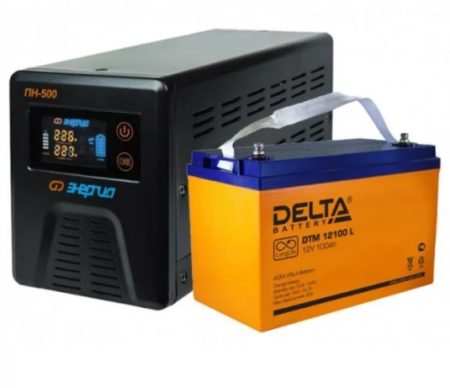

Какой АКБ выбрать
Выбор батареи обсуждается многими владельцами системы обогрева с ИБП. И споры точатся вокруг двух вариантов:
- обычный машинный аккумулятор;
- специальная свинцово-кислотная батарея.
Разница есть и она очевидная. Машинные аккумуляторы для насосов отопления не приспособлены для длительного применения. Они рассчитаны, чтобы заводить машину, при этом ток подается короткими импульсами. Это не тяговая батарея, она достаточно быстро разрядится. Также количество циклов разрядки-зарядки у нее меньше, чем у специальных батарей, поэтому срок их жизни тоже существенно меньше.
AGM аккумуляторы для ИБП
Ну и что, спросите вы? Зато такой аккумулятор намного дешевле. Это, несомненно, так и если речь идет не о постоянном жилье, а о даче, то такая батарея вполне может быть использована. При этом всё-таки рекомендуется ставить специальные аккумуляторы, которые бывают:
- гелиевыми (GEL);
- стекловолоконными (AGM).
Для начала следует сказать, что оба вида относятся к свинцово-кислотным. Они предназначены постепенно отдавать свой заряд на протяжении определённого количества часов и выдерживают большое количество циклов разрядки-зарядки.
В гелевых аккумуляторах благодаря тому, что в кислоту (электролит) добавлен кремний, она обретает желеобразную структуру. Они разрабатывались военной промышленностью для установки на самолетах. Даже при повреждении корпуса электролит не вытекает и тем самым боевое задание может быть продолжено. Такие батареи можно переворачивать, что никак не повлияет на их работу. Минусом такого вида аккумуляторов является то, что они взрывоопасны. Да, именно так, бывают случаи взрывов из-за образования в желеобразной массе воздушных пузырей. Это происходит вследствие закипания электролита.
В AGM батареях между пластинами свинца уложены стекловолоконные прокладки, которые пропитаны жидким электролитом. Кислота надежно удерживается стекловолоконными матами, при этом не нужно бояться, что произойдет взрыв при закипании электролита. Эта технология появилась позже гелевых батарей.
При сравнении этих двух батарей, нужно определиться, что для вас важно, а что нет
На что следует обратить внимание:
- AGM выдерживает 300 циклов разрядки, а гелевые – 600;
- срок службы равный для обоих;
- AGM менее требовательны к зарядному устройству и не боятся перезарядки;
- гелевые дороже.
Продавцы просто неправильно трактуют маркировку MG. Нет такой технологии мультигеля, а если кто-то утверждает что есть, то следует поинтересоваться, в чем она заключается. От продавцов можно услышать, что это объединение двух технологий, но каким образом это происходит, пояснений найти не могут
Поэтому обращайте внимание на название технологии производства, указанной на корпусе
Основные типы источников бесперебойного питания
Этот вид ИБП оснащен функцией стабилизации и разделяется на подклассы:
Линейные
ИБП работающие по системе Bypass. Входное напряжение сразу преобразуется в постоянное, с помощью выпрямителя. Затем, имея на входе резервный блок аккумуляторных батарей, в дело включается обратный преобразователь (см. иллюстрацию).
На выходе всегда стабильные параметры напряжения, резервная система как бы не замечает падения напряжения. Основное преимущество – у таких ИБП отсутствует понятие «время переключения на резервное питание». Оно есть всегда.
Недостатки: относительно малый КПД (потери на двойное преобразование, которое присутствует всегда) и повышенный износ аккумуляторных батарей. Кроме того, такие устройства относительно дороги.
Линейно интерактивные
Источники бесперебойного питания являются компромиссным решением между недорогими и неэффективными резервными схемами, и неэкономичными линейными.
По сути, это устройство два в одном. На входе установлен стабилизатор напряжения (как правило, на основе автотрансформатора).
Когда его схема не справляется с разбросом параметров, либо входное напряжение вовсе отключается, интерактивный ИБП коммутирует переключатель на преобразователь напряжения, работающий от аккумуляторов.
Что такое источники бесперебойного питания и зачем они нужны
Современные отопительные котлы управляются микроконтроллером, которому необходимо электропитание. Кроме того, требуется постоянное питание двигателя насоса.
Если управляющий модуль может поддерживать функции от небольшого аккумулятора, или вообще временно отключиться, то циркуляция теплоносителя прекратится.
Многие модели котлов самостоятельно управляют насосом: то есть, его установка в трубу с теплоносителем является штатной. С точки зрения ИБП – не имеет значения, как работает система: синхронно, или оборудование включается само по себе.
Его задача – не допустить потери управления котлом и насосом при отключении основного энергоснабжения.
Преимущества бесперебойников для питания циркуляционных насосов
Нетрудно представить, к каким неприятным последствиям приведет замерзание воды в системе зимой. Одна только замена лопнувших труб и радиаторов обойдется владельцам в «копеечку».
Вывести из строя котельную электронику способны параметрические сбои в электросети. Это падение напряжения до 160–170 В (в однофазных агрегатах) в период пиковых нагрузок энергопотребления, скачки амплитуды и девиации переменного тока частотой 50 Гц.
Конструкция ИБП или UPS (Uninterruptible Power Supply) представляет собой устройство с аккумуляторной батареей и преобразователем типа DC – AC (постоянный ток → переменный ток). Процессом инвертирования бесперебойника управляет микроконтроллер с кварцевым генератором.
От других альтернативных источников ИБП отличает:
- компактность устройств, что позволяет производить изделия в настольном/напольном исполнении;
- простота подключения и эксплуатации, бесшумность работы всей модельной линейки бесперебойников;
- относительная дешевизна большинства товарных позиций;
- базовая защита электродвигателя и электроники автономной системы ГВС;
- отсутствие расходов на техническое обслуживание в процессе использования;
- продолжительный срок эксплуатации (с подзарядкой батарей): от 3–5 лет и более;
- минимальная временная пауза или отсутствие таковой при переключении «резервное питание сеть»;
- практически синусоидальная форма выходного напряжения с минимальными искажениями;
- возможность изменения частоты и напряжения на подключаемой нагрузке.
Как сделать бесперебойник – пошаговая инструкция
Прежде всего стоит понять, что самостоятельно собрать ИБП вполне возможно, но для этого потребуются определенные знания. Если человек не обладает познаниями в данной области, заниматься созданием бесперебойника своими руками не стоит, зря будет потрачено время и денежные средства.
Кроме того, стоит понимать, что система, созданная таким образом, будет иметь довольно непрезентабельный вид, в ней будут отсутствовать ряд функций, а работать она будет не автоматически, а в ручном режиме.
Для создания бесперебойника потребуется:
- Инвертор 12 на 220 вольт. Инверторы бывают разные, отличаются они мощностью и формой выходного сигнала, в конкретном случае будет нужен аппарат с пиковой мощностью 600 Вт, а рабочей – минимум 300 Вт.
- Аккумуляторные батареи. Чем больше емкость батареи, тем дольше проработает бесперебойник в автономном режиме. Оборудование емкостью 45А/час будет работать примерно 8 часов, емкостью 95А/час – сутки. Лучше всего выбрать гелиевые аккумуляторы, они служат гораздо дольше, но и стоят дороже.
- Зарядное устройство для батареи. Разумеется, оно должно соответствовать емкости самого аккумулятора.

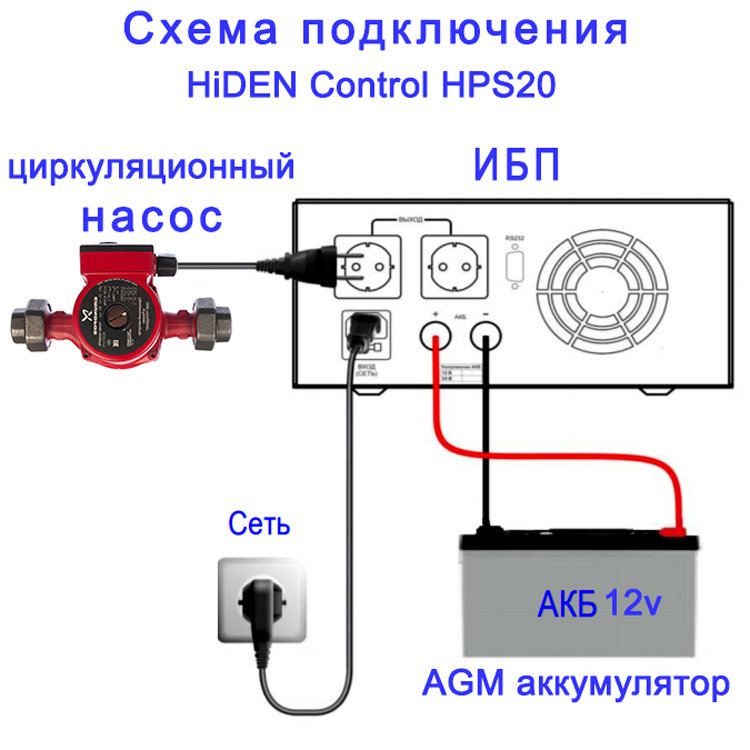

Процесс создания бесперебойника своими руками можно разделить на следующие этапы:
- На инверторе указано два обозначения + и -, их нужно соединить мощным проводом с соответствующими обозначениями на аккумуляторе.
- Вилку котла следует включить в сеть питания на инверторе, после нажатия кнопки «включить», оборудование начнет работать.
- Инвертор и котел работают, а аккумуляторная батарея постепенно разряжается. После того как батарея сядет или возобновится подача электроэнергии, нужно подсоединить к аккумулятору зарядное устройство.
Стоит обратить внимание при сборке на следующие нюансы:
для скрепления деталей использовать толстые провода из меди;
места соединений проводов с оборудованием должны быть очень надежными, поэтому им стоит уделять особое внимание;
соединения проверять через какое-то время, поскольку есть риск окисления металла в этих местах, что может ухудшить работу системы.
Если собирать ИБП самостоятельно из указанных деталей, экономия составит примерно 30-50%.
Правила выбора ИБП для насоса
При подборе оборудования нужно смотреть следующие показатели:
- мощность;
- объем батареи аккумуляторов;
- период автономной работы;
- возможность применения внешних батарей;
- диапазон сетевого напряжения;
- точность и наличие искажений напряжения на выходе;
- время перехода работы на запасной аккумулятор.
Определяющим показателем служит мощность прибора, которую следует заранее рассчитать.
Как рассчитать показатель мощности ИБП
При проведении расчетов во внимание принимается не только работа насоса, но и котла отопления. В паспорте на циркуляционный насос для системы отопления мощность может быть указана в ваттах (тепловая мощность), чтобы узнать полную мощность, нужно тепловой параметр мощности разделить на Cos ɸ, этот параметр тоже может указываться в техпаспорте изделия
Например, мощность насоса (P) равна 90W, а Cos ɸ равно 0,6. Применяется формула P/Cos ɸ, результат (90/0,6) 150 Вт. Теперь нужно реактивную мощность (150 Вт) умножить на три, так как при запуске двигателя потребление тока возрастает в три раза. Применяется формула P/Cos ɸ*3. Для приведенного примера нужная мощность блока питания составляет 450 ватт. Если Cos ɸ в документах не указывается, тепловая мощность насоса делится на коэффициент 0,7.

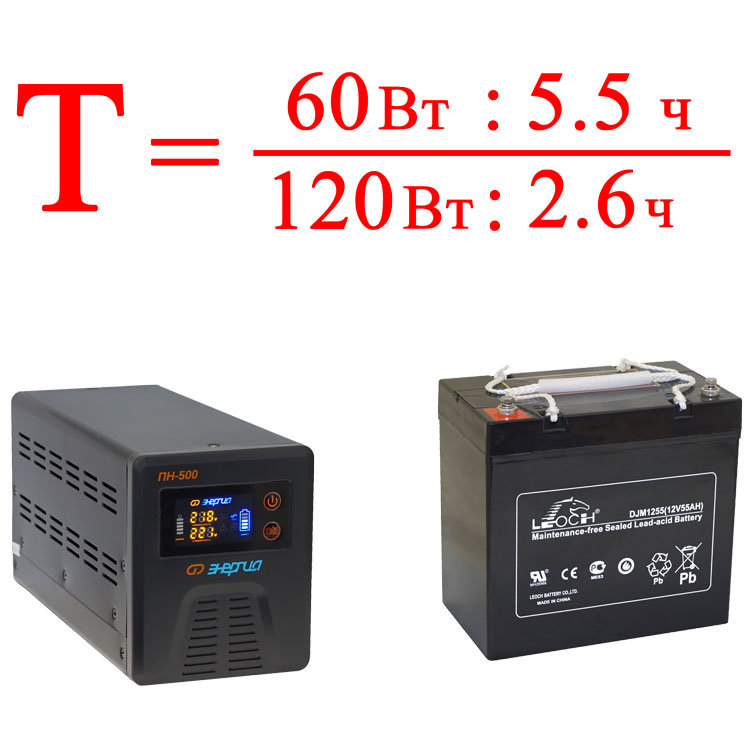

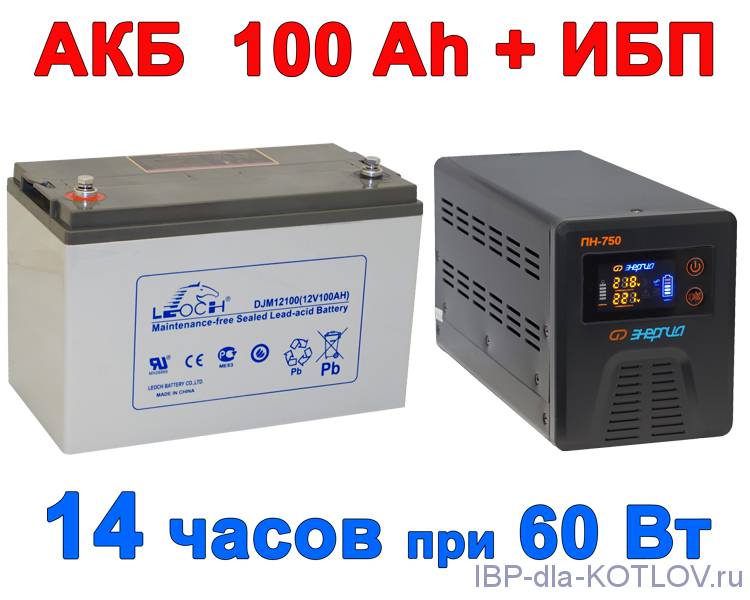

Как определить емкость батарей
Параметр необходим для выяснения периода работы без сетевого тока. Как правило, ИБП для насоса отопления не оснащены аккумуляторами с достаточной емкостью батарей, поэтому для поддержания работы насоса в условиях частого отключения сетевого питания нужно выбирать бесперебойники с возможностью подключения внешних аккумуляторов.

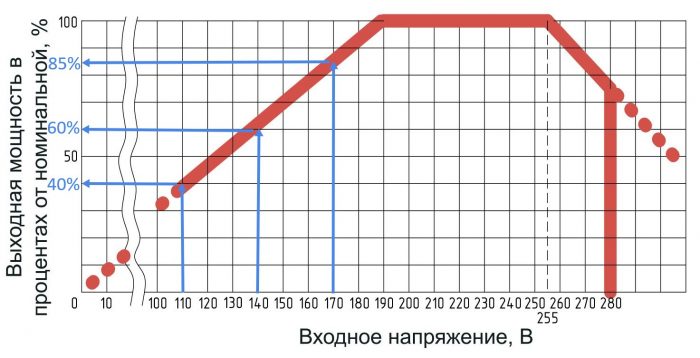

Как подобрать входное напряжение
Стандартные параметры напряжения сети 220 вольт с допустимыми отклонениями +/- 10%, что примерно 198-242 вольт. Это значит, что все приборы должны работать в указанных пределах, но в малых населенных пунктах возможны значительные отклонения от установленных параметров. Если в сети бывают скачки напряжения, то лучше предварительно замерить показатели напряжения сети в течение суток. Замеры проводятся несколько раз, показания записываются. Такие данные позволят подобрать ИБП, где в техпаспорте обозначены предельные параметры напряжения, при которых устройство может подавать выходное напряжение, максимально близкое к номиналу.
Как выбрать форму и показатели напряжения на выходе
Если показатели выходного напряжения бесперебойника укладываются в допуск 10%, то устройство подходит для подключения циркуляционного насоса для системы отопления. Как правило, время переключения на резервный источник питания не занимает более десятка микросекунд, поэтому двигатель насоса не успевает остановиться. А вот форма выходного сигнала – это важный параметр прибора бесперебойного питания, который обеспечивает корректную работу насоса.
Чтобы гарантировать нормальную работу системы, необходимо получить напряжение в форме гладкой синусоиды, которую выдает только прибор двойного преобразования. Кроме того, инверторный аккумулятор для насоса отопления обеспечивает точную величину напряжения и частоту.
Компании производители ИБП
Имеется несколько компаний-производителей источников бесперебойного питания.
- Inelt. Российская компания выпускает модели двух типов: on-line и line-interactive. Мощность устройств от 500 ВА до 60 кВА. Цены начинаются от 10 тысяч российских рублей и могут достигать 60-70 тысяч.
- Eaton (США). Мировой лидер в производстве источников бесперебойного питания. Компания имеет 100-летнюю историю работы с системами питания. Выпускают комплексные решения для всех отраслей. Мощность от 500 ВА до 40 кВА. Цены начинаются от 15 тысяч российских рублей.
- «Энергетические технологии » (Россия). Качественные ибп с системой двойного преобразования. Мощность от 1 до 40 к ВА.
- N-Power. Российско-итальянская компания. Выпускает ибп со встроенными стабилизаторами. Некоторые модели могут обеспечить стабильную работу при напряжении от 115 до 300 В. Единственный недостаток — громкая работа вентилятора. Ценник от 13 тысяч российских рублей.
Источник бесперебойного питания — это необходимый прибор для обеспечения стабильной и надежной работы не только системы отопления, но и любого другого электрического прибора. Ибп нужен не только в сельской местности или частном секторе города, где стабильно наблюдаются скачки и перепады напряжения, но вообще в любом доме и квартире. Ведь по сути — это не только страховка на непредвиденный случай, но и устройство — которое просто улучшает качество тока. а, значит, продлевает жизнь технике.
Но следует помнить, что только правильно подобранный ибп способен выполнять задачи должным образом. А также не стоит экономить на этом приборе, потому что продешевив при покупке ибп можно заплатить в несколько раз больше при ремонте техники.
Как вам статья?
Мне нравитсяНе нравится
Обзор подходящих моделей
Ниже в виде таблицы представлены наиболее востребованные и качественные модели.
| Название и описание, отзывы | Тип | Мощность | Форма сигнала | Количество выходных разъёмов и их тип | Входное напряжение |
|---|---|---|---|---|---|
| TEPLOCOM-1000 Уникальный агрегат, который имеет достаточно большие пусковые токи. Отлично пригодится для подпитки насосных станций, котлов. К отличительным качествам можно отнести правильную синусоиду тока, а также высокую точность стабилизации выходного напряжения. Согласно отзывам покупателей, устройство обладает несколькими положительными качествами, среди которых можно отметить простоту подключения и длительное резервное питание. Из отрицательных качеств можно отметить высокий уровень шума. | Двойной преобразователь | Способен выдавать 1000 ВА/700 Вт | Имеет форму синусоиды | 1 разъём, тип СЕЕ 7 | 160-300 В |
| TEPLOCOM-300 Неплохой бюджетный бесперебойник, который обеспечит отличное питание насоса отопления. Обеспечивает защиту от перепадов напряжения в сети. Быстрый переход между типами питания. Отзывы могут сообщить нам о следующем:
Из минусов стоит отметить немного завышенную цену. | Резервный | 300 ВА/270 Вт | Форма – синусоида | 1 разъём, тип СЕЕ 7 | От 185 до 245 В |
| Powerman Online Plus 1000 В данном агрегате имеется технология преобразования энергии. За счет этого достигается широкий диапазон напряжений, который обеспечивает долгий срок работы. Согласно отзывам, очень прост в управлении. Отлично переносит транспортировку и служит достаточно долго. Из минусов можно выделить то, что встроенный аккумулятор со временем теряет качество. | С двойным преобразованием | 1000 ВА/800 Вт | Синусоида | 2 разъёма, тип СЕЕ 7 | От 110 до 300 В |
| БАСТИОН TEPLOCOM-250+ TEPLOCOM-250 может использоваться для питания газовых настенных котлов отопления. Изделие способно обеспечить оборудование качественным током и при этом защищает его от различных системных перепадов. Выдает достаточно чистый синус. Отзывы:
| Резервный | 250 ВА/200 Вт | Синусоида | 1 разъём, тип СЕЕ 7 | 185-245 В |
| Powercom INFINITY INF-500 Отлично подойдет для питания нескольких насосов на случай отключения электричества. Для подключения потребителей в конструкции предусмотрены две розетки. Переключение между режимами работы составляет 4 мс. Отзывы:
| Интерактивный | 500 ВА/300 Вт | Синусоида | 1 разъём, тип СЕЕ 7 | 150 – 275 В |
Принцип действия и конструкция ИБП
Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.
Состоит бесперебойник из следующих основных узлов:
- силовая коммутирующая система (байпас);
- зарядное устройство;
- преобразователь постоянного тока в переменный;
- управляющий орган;
- аккумулятор.
Внутренние компоненты
Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.
Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.
Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.

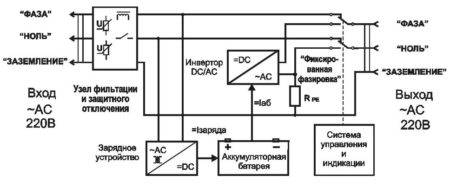

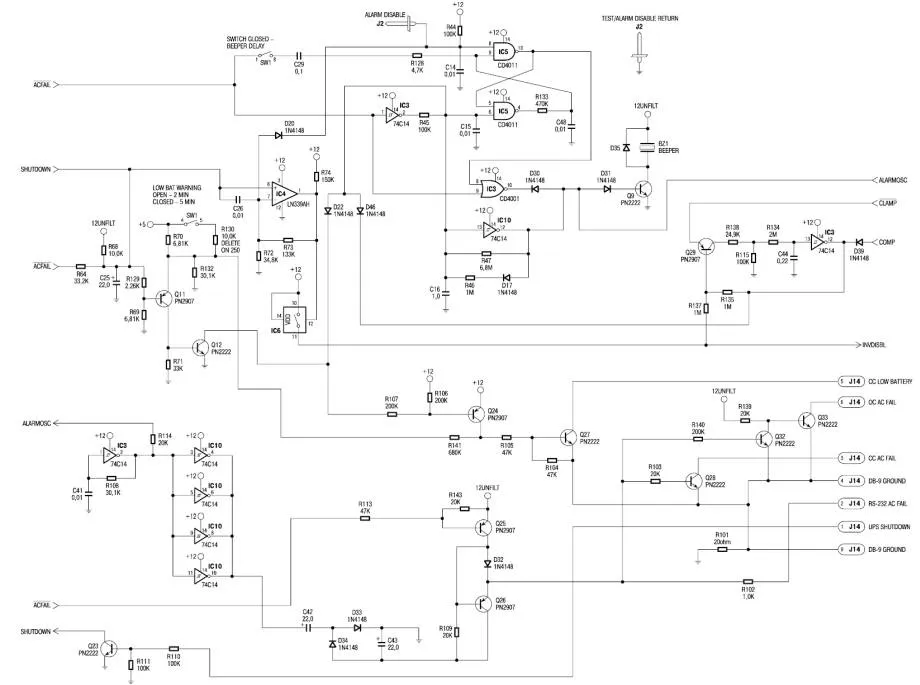

Принципиальная схема
В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:
- резервные;
- интерактивные;
- двойного преобразования.
Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?
Резервные
Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.
Внешний вид компьютерного ибп
Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.
Для осветительных и обогревательных приборов форма сигнала не имеет значения.
Линейно-интерактивные
Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.
При номинальном напряжении корректировка не вносится, а если равновесие нарушается — автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.
Схема интерактивного ибп
Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.
Инверторные
Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.
Внешний вид инверторного ибп
Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.
Виды ИБП для насосов отопления
По своим особенностям и принципу работы ИБП для насоса отопления делятся на несколько видов. К ним относится:
Резервные ИБП – приборы такого рода отличаются бесшумностью и достаточно высоким КПД – примерно 99 %. При этом тепловыделение устройства крайне низкое, а доступная цена позволяет приобрести его каждому владельцу насоса в системе отопления. Среди минусов таких ИБП следует выделить длительное переключение между аккумуляторами – в среднем на это уходит от 4 до 12 мс. Еще один недостаток – отсутствие функции корректировки напряжения и частоты тока;
Интерактивные ИБП – в продажу каждое из этих устройств поставляется в комплекте со стабилизатором напряжения. Такие бесперебойники быстрее переподключаются между аккумуляторами благодаря наличию инвертора синхронизации. К минусам относится более низкий КПД, что существенно ухудшает спрос на такие приборы;
ИБП с двойным преобразованием – эти устройства применяются для работы с насосами, обладающими повышенными требованиями к качеству и стабильности питания. При работе такие ИБП преобразуют переменное напряжение в постоянное, а потом снова в переменное при помощи обратного преобразователя. КПД таких приборов достаточно высок, что делает их весьма востребованными на современном рынке.
Каждый из перечисленных типов ИБП обеспечивают бесперебойное питание для насосов отопления. При этом они не потребляют большое количество электроэнергии и не требуют регулярного обслуживания.
1 Почему необходим ИБП?
Стационарные системы передачи электроэнергии от производителя к потребителю достаточно часто преподносят сюрпризы в виде отключения питания. Это происходит по множеству причин, которые не столь важны, кроме самого факта — света нет.
Когда это происходит, системы отопления, включающие в себя электронасосы, останавливают циркуляцию теплоносителя, ее отдельные элементы перегреваются и выходят из строя.
Из такой ситуации есть три выхода:
- Рассчитать и построить отопительную систему, в которой отсутствует электронасос. Циркуляция в таком случае должна происходить за счет воздействия гравитационных сил и разницы в плотности нагретой и холодной жидкости в трубах при подаче и обратном ходе. Для эффективной работы такой отопительной системы должны использоваться трубы большого диаметра (что не очень удобно) и при этом, никаких регулировок в процессе эксплуатации не предусматривается.
- В виде альтернативного получения электроэнергии — установить генератор (дизельный или бензиновый). Но для него потребуется отдельное помещение, так как при работе такие устройства производят много шума и выделяют выхлопные газы, которые необходимо удалять. Кроме того, стоимость топлива значительно увеличивает расходы на обеспечение жилых помещений теплом.
- Установить бесперебойник для насоса отопления, для обеспечения постоянного циркуляционного процесса, который работает от аккумулятора. При отключении централизованный источник питания, его автоматически заменит ИБП, который с помощью инвертора будет преобразовывать постоянный ток от батарей в переменный. Такое дополнительное оборудование не занимает много места и может быть расположено в любом удобном месте. Особого обслуживания ИБП, также не требует, главное — следить за тем, чтобы аккумуляторы всегда были заряжены.

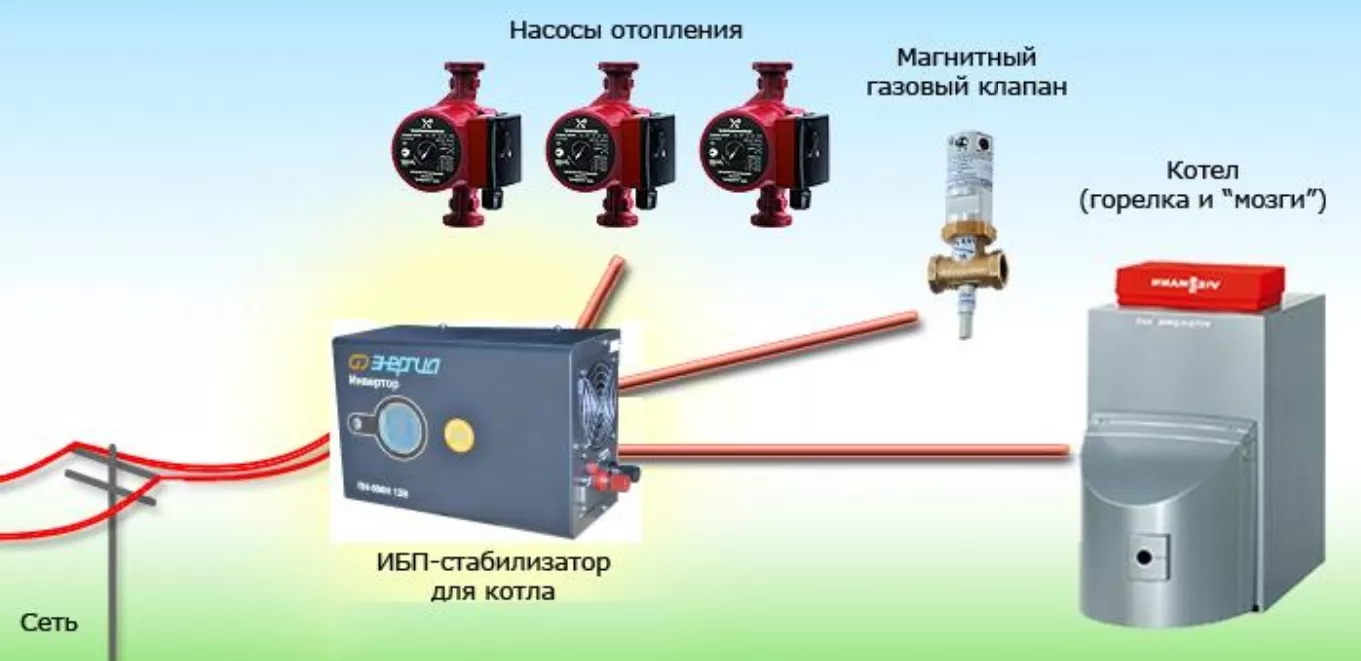

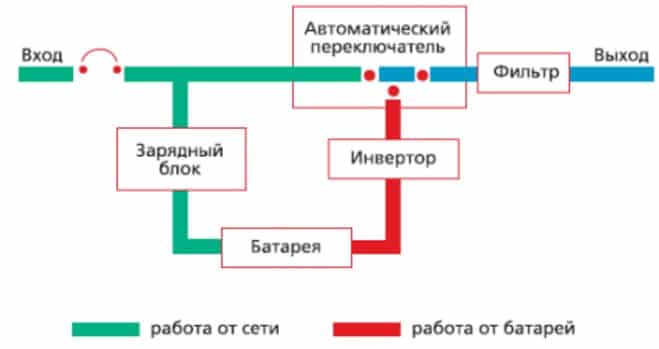

Простейшая схема работы ИБП
ИБП, используется не только в газовых, но и твердотопливных котлах, что значительно повышает надежность их бесперебойной работы при отключении питания.
1.1 Виды ИБП
Бесперебойник для насоса отопления может иметь несколько вариантов исполнения:
- линейный ИБП — это самая простая модель, которая не имеет стабилизатора напряжения. При прекращении работы стационарной электросети, такой прибор самостоятельно переключается на питание от батарей;
- линейно-интерактивный ИБП — оснащен простейшим стабилизатором напряжения и при работе от аккумулятора выдает на выходе положенные 220В и 50Гц;
- ИБП двойного преобразования. Кроме системы стабилизации напряжения имеет возможность подключаться к генератору.
Линейно-интерактивные устройства имеют небольшое внутреннее напряжение, что позволяет им работать от 1 до 4-х батарей.
При этом происходит самостоятельный контроль величины заряда и при остаточной емкости батареи ниже 20% происходит ее отключение. Переход на автономный режим при отключении электричества и обратно происходит в автоматическом режиме.
Линейно-интерактивные (line interactivе)
Подобные приборы изготавливают в связке с коммутатором типа off-line и регулятором напряжения, который работает в автоматическом режиме. Главным достоинством этого источника бесперебойного питания считается способность обеспечения нормальной работы циркуляционного насоса при повышении или понижении напряжения в электросети. Минусом рассматриваемого ИБП является определённый промежуток времени для переключения на аккумулятор при перебоях в электроснабжении.
Линейно-интерактивный бесперебойник для отопления — один из вариантов для обеспечения безопасности системы отопления
Эффективность таких приборов занимает промежуточную позицию между простыми и дешёвыми ИБП типа off-line и дорогими качественными приборами с двукратным преобразованием напряжения on-line. На практике линейно-интерактивные источники бесперебойного питания используются для беспрерывной работы настольных компьютеров и мониторов, циркуляционных насосов и других устройств.
По методу получения напряжения на выходе из батареи такие приборы делят на два основных вида:
- Вырабатывание напряжения по чистой синусоиде. Такие установки часто используются в качестве альтернативного варианта двойного преобразования напряжения;
- Получение напряжения по аппроксимированной синусоиде. Подобные ИБП эксплуатируются в паре с персональным компьютером.
Подключение ИБП к системе отопления
По большому счету ничего сложного в подключении ибп к циркуляционному насосу или другим приборам в системе отопления нет. Достаточно действовать согласно инструкции и соблюдать порядок подключения.
Большинство современных ибп продаются со всеми необходимыми проводами, достаточно правильно соединить плюс с плюсом, минус с минусом, проверить надежность подключения и можно запускать.
- Проверка наличия всех необходимых проводов и знакомство с инструкцией.
- При наличии внешних аккумуляторов соединить их с ибп.
- Выбор места для установки. Лучше всего выбрать так, чтобы насос и другие приборы находились в непосредственной близости. А также нужно позаботиться о том, чтобы до ибп не могли добраться домашние животные или дети.
- Насос подключается к ИБП.
- Если кроме насоса будет подключаться котел или другие приборы, то они также подключаются к бесперебойнику.
- Ибп подключается к сети. Аккумуляторы к сети не подключаются! Они питаются от ИБП.
- Включается система и происходит проверка.
Не стоит забывать, что аккумуляторы заряжаются не мгновенно. поэтому во время проверки, прежде, чем отключить ибп от сети, чтобы проверить как работают аккумуляторы, нужно дать время для их полной зарядки. Время за которое происходит полная зарядка указывается в инструкции.
Как сделать бесперебойник для насоса отопления своими руками
Для изготовления самодельного бесперебойника для циркулярного насоса вам потребуется дополнительные знания в области электротехники, ведь понадобится собрать инвертор (преобразователь/контролер заряда), к которому нужно будет подсоединить мощные АКБ.
Если у вас нет необходимых знаний, то лучше не беритесь за это дело в целях безопасности. Используйте следующую схему электрического бесперебойника для циркулярного насоса отопления в качестве принципиального примера.
Рекомендую следующее видео, в котором автор рассказывает, как правильно выбрать ИБП для циркулярного насоса:
