Источник бесперебойного питания для отопительного насоса

Критерии выбора ИБП для циркуляционного насоса

Напряжение и мощность

В подавляющем большинстве насосы для бытовых систем автономного отопления — это однофазные устройства небольшой потребляемой мощности (от нескольких десятков до нескольких сотен ватт). Таким образом, для питания двигателя насоса подойдут однофазные ИБП соответствующей мощности.

Однако, при выборе «бесперебойника» обязательно следует принять во внимание кратковременные, но довольно высокие пусковые токи электродвигателя насоса, которые могут превышать его номинальную мощность потребления в 3-5 раз. Учитывая экономичность потребления современных циркуляционных насосов, в большинстве случаев вполне достаточно будет использовать ИБП мощностью 500-1000 ВА

Время работы в автономном режиме

В руководствах по эксплуатации на ИБП производители указывают значение этой характеристики при полной загрузке. Очевидно, что фактическая длительность автономной работы зависит от потребляемой мощности двигателя насоса и емкости используемых аккумуляторов.

В современных ИБП, имеющих встроенные аккумуляторы, как правило, реализована возможность увеличения емкости (и, соответственно, времени автономной работы) за счет подключения дополнительных внешних батарей.

Модели, в которых вообще не предусмотрены штатные аккумуляторы, будут более предпочтительны в отношении подбора требуемой емкости АКБ. Оснащенные более мощными зарядными устройствами, такие ИБП могут работать с внешними батареями повышенной емкости, обеспечивая необходимую длительность автономной работы «бесперебойника».

Форма выходного сигнала

Идеальным для питания любой нагрузки является напряжение синусоидальной формы или с максимально приближенной к синусоиде кривой. Однако, нередко на выходе инвертор ИБП в автономном режиме формирует вместо правильной аппроксимированную (ступенчатую) синусоиду или даже меандр (периодический сигнал прямоугольной формы в каждом полупериоде графика синуса). Такая форма сигнала с сильным искажением синусоидальности кривой особенно неблагоприятна для переменного напряжения питания электродвигателей и силовых трансформаторов.

Работа циркуляционного насоса в сети с сигналом типа модифицированная синусоида приводит к недопустимому нагреву магнитопровода статора и ротора из-за возникновения в них добавочных потерь, вихревых токов. Это приводит к сокращению срока службы или повреждению изоляции двигателя насоса и высокому риску преждевременного его выхода из строя.

Поэтому, при выборе ИБП для циркуляционного насоса очень важно обращать внимание на заявленную в характеристиках производителем форму выходного сигнала. Для питания чувствительных к форме сигнала электроприводов это обязательно должна быть идеальная синусоида

Тип ИБП

Важные технические характеристики, которые прежде всего необходимо учитывать при выборе типа «бесперебойника» для питания циркуляционного насоса – это скорость перехода на автономный режим работы и форма выходного сигнала.

Устройства с лучшим сочетанием таких характеристик – это ИБП двойного преобразования (топология онлайн) и некоторые модели линейно-интерактивного типа – их использование для питания насосов по ряду причин менее предпочтительно.

Оффлайн (или резервные) ИБП, как правило с формой выходного сигнала меандр (а в лучшем случае – сильно модифицированной синусоидой), принципиально не могут быть рассмотрены в качестве подходящих источников питания электродвигателей (в нашем случае – циркуляционных насосов).

Наиболее удачным выбором из представленных типов ИБП, безусловно, будут приборы топологии онлайн. Помимо идеальной синусоиды на выходе и нулевого времени перехода на автономный режим, применение устройств с двойным преобразованием имеет следующие преимущества перед ИБП линейно-интерактивного типа:

• обеспечивается форма сигнала «чистый синус» на выходе как при питании нагрузки от сети, так и в автономном режиме (от АКБ);
• постоянная стабилизация напряжения сети и частоты тока в сочетании с непрерывной фильтрацией высокочастотных помех в питающей сети;
• очень эффективная работа в сетях с большими провалами и частыми перепадами напряжения без перехода на автономный режим работы;
• возможность подключения внешних аккумуляторных батарей;
• наличие сквозного нуля для корректной работы фазозависимых котлов;
• возможность выполнения «холодного пуска» – запуска насоса при отсутствии напряжения в питающей сети (в автономном режиме).

Расчёт времени автономной работы ИБП системы отопления дома

После того, как мы определились с желаемой длительной автономной работы системы отопления, можно переходить к проектированию системы бесперебойного питания отопительного оборудования.

На этом этапе нужно определить общую электрическую мощность всех приборов системы отопления, для которых необходимо обеспечивать автономное электропитание.

Точное значение электрической мощности отопительного оборудования можно найти в технических паспортах данных приборов. Для расчёта конфигурации источника бесперебойного питания и времени его автономной работы можно использовать приблизительные значения мощности приборов.

Электрическая мощность настенных газовых котлов отопления обычно находится в диапазоне от 100 до 200 Вт.

Электрическая мощность напольных газовых котлов отопления обычно находится в диапазоне от 50 до 150 Вт.

Электрическая мощность внешних циркуляционных насосов обычно находится в диапазоне от 50 до 200 Вт.

Значения некоторых популярных котлов отопления вы найдёте в статье Электрическая мощность настенных и напольных газовых котлов.

Модели ИБП

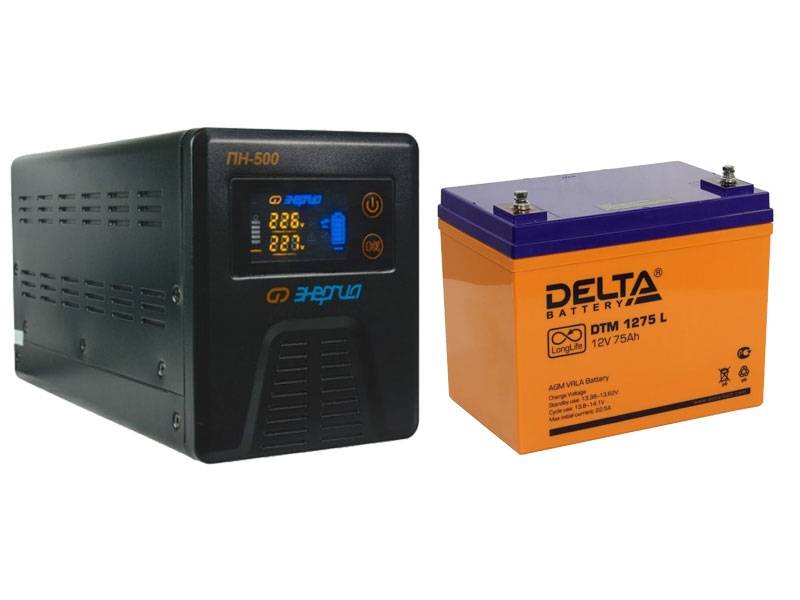

Энергия ПН-1000 представляет собой мощный источник резервного питания. Благодаря встроенному стабилизатору, устройство обеспечивает номинальное напряжение на выходе при изменениях сетевого напряжения в пределах 120-275 вольт. Форма сигнала в виде гладкой синусоиды прекрасно подходит для питания реактивной индуктивной нагрузки, какой является электродвигатель насоса отопительной системы. Энергия ПН-1000 вместе с аккумулятором Delta DTM 12100L на 100А/ч обеспечивает бесперебойное питание для насоса отопления мощностью 150Вт в течение 8 часов. Устройство имеет встроенный фильтр сетевых помех, информационный дисплей и интерфейс RS-232.

Компактный источник аварийного питания Теплоком 222/500 предназначен для применения в отопительных газовых системах. Это простое устройство с однофазным стабилизатором релейного типа обеспечивает работу с нагрузкой, не превышающей 230 Вт.

Универсальный стабилизатор Скат ST 1515 обеспечивает напряжение 220 В при колебаниях сети от 145 до 260 В и значении частоты 50 Гц ± 1 %. Если величина напряжения превышает указанные параметры, нагрузка будет отключена автоматически.

Подводим итоги

На основании эксплуатационных требований к электродвигателям насосов систем отопления ИБП должен обеспечивать следующие параметры:

• Форма напряжения – гладкая синусоида;
• Запас по мощности – не менее 20%;
• Автоматическое отключение нагрузки;
• Минимальное время переключения на резерв.

Кроме того, устройство должно работать в определённом диапазоне температур, иметь устройство индикации режимов и физических величин.

Источник статьи: http://nabludaykin.ru/vybiraem-istochnik-besperebojnogo-pitaniya-dlya-cirkulyacionnogo-nasosa-otopleniya/

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
  • Правообладателям
  • Политика конфиденциальности

Классификация ИБП

Есть определенные различия в разных ИБП в зависимости от требуемых данных и особенностей компоновки. Они разделяются на три ключевых разновидности:

• резервные бесперебойники;
• линейно-интерактивные;
• UPS с двойным инвертированием.

Резервные

Питание в обычном режиме котла совершается от сети. В случае катастрофического отключения автоматика сама переводит на электропитание от аккумуляторов. Но есть одно непременное условие — конвертировать постоянное напряжение в переменное и повысить его до 220 вольт.

В девайсах такого уровня напряжение не уравновешивается, но по максимуму может использовать пассивный сетевой фильтр от колебаний напряжения.

Плюсы:

• Обладают приличным КПД;
• Минимальное тепловыделение и шумность;
• Относительно недорогие.

Минусы:

• На переподключение уходит много времени;
• На выходе вполне вероятно получить напряжение в искаженной форме;
• Невозможно откорректировать амплитуду и частоту.

Линейно-интерактивные

Здесь в схему включен простой стабилизатор. Он применяется для выравнивания напряжения. По сути это обычный автотрансформатор с электронным коммутатором. Если включить в схему ИБП такой стабилизатор — получим параметры выходного напряжения абсолютно не отличающиеся от номинального. Также такие устройства дополнены преобразователем напряжения, а также обязательным сетевым фильтром.

Плюсы:

• Обладают высоким КПД;
• Минимальный уровень шума;
• Стабильное напряжение.

Минусы:

• На переподключение уходит много времени;
• Недостаточная точность;
• Трапецевидная форма напряжения;
• Может встречаться смещение по частоте.

UPS с двойным инвертированием

Бесперебойник для насоса отопления с двойственным преобразованием в корне различается от предыдущих схем. Благодаря этой технологии появляется ряд преимуществ, которые отсутствуют у других резервных систем.

Здесь сетевое напряжение уже на входе выпрямляется и разделяется на два потока:

• Часть уходит на батарею конденсаторов;
• Часть преобразовывается из постоянного в переменный ток.

Конденсаторы двойного назначения:

1. При высоком напряжении сохраняются излишки.
2. Если напряжение падает, выдает сохраненную энергию.

Весь процесс автоматизирован за счет применения микроконтроллера с кварцевым генератором. Так удается выровнять с высокой точностью, как напряжение, так и частоту.

Такие ИБП способны работать не только для снабжения электричеством в автономном режиме, но служат средством повышения качества электроэнергии, от которого зависит работа самых ответственных систем энергообеспечения.

У ибп для насоса отопления с двойным инвертированием есть свои несомненные преимущества перед другими подобными системами.

Плюсы:

• Функционируют в широчайшем спектре сетевого напряжения;
• Очень достоверная корректность стабилизации;
• Мгновенное переключение в автономный режим;
• Правильная соразмерность частоты;
• Не имеет помех на выходе;
• Максимальный уровень защиты;
• Безупречная конфигурация напряжения.

Минусы:

• Дороговат по сравнению с прочими ИБП;
• Не самый большой КПД;
• Работающие вентиляторы создают посторонний шум.

В идеале все бесперебойники должны работать с сохранением синусоидального типа сигнала на выходе. Исключительно устройства, сделанные по программе двойного преобразования, выдают четкую синусоиду.

Другие ИБП могут выдавать сигнал по форме в корне отличающийся от чистой синусоиды. Электромотор насоса будет работать и с такой синусоидой, но недолго. В конце концов, это приведёт к плохим результатам и потребуется полная замена двигателя.

Достоинство ИБП над такими источниками дополнительного питания как мини-электростанции или генераторы, как раз в том и состоит, что они способны при аварийных отключениях света переключиться на резервный режим практически мгновенно, за 3–11 миллисекунд.

А в бесперебойниках с двойным преобразованием задержек с переключением не бывает вообще, что благоприятно сказывается на работе системы автоматики и не прекращает работу насоса, подающего воду в систему отопления.

Если вы выбираете ибп для циркуляционного насоса отопления, рекомендуется внимательно изучить паспорт изделия. Как правило, там указан коэффициент искажений тока по синусоиде. Он не должен выходить за пределы 8 %.

С таким UPS работа насоса будет практически бесшумной, кроме того срок службы самого электродвигателя насоса можно существенно продлить.

Принцип действия источников бесперебойного питания

Бесперебойник для насоса отопления (впрочем, как любой другой) состоит из аккумуляторной батареи той или иной емкости (АКБ) и блока автоматики. В штатном режиме, пока насос питается от сети, электронный блок заряжает батарею ИБП при помощи встроенного зарядного устройства и держит ее «в резерве». При пропадании штатного напряжения тот же блок автоматики переключает потребитель на питание от аккумуляторной батареи.

Как правило, напряжение и род тока, необходимые потребителю, отличаются от напряжения на клеммах резервной батареи, поэтому практически любой источник бесперебойного питания имеет в своем составе электронный преобразователь – инвертор. Его задача – преобразовать постоянное напряжение АКБ в необходимое для питания потребителя (для бытового циркуляционного насоса обычно 230 В / 50 Гц).

При возобновлении штатного энергоснабжения происходит обратное переключение, а батарея снова становится на зарядку. Таким образом, ИБП постоянно готов к работе и в любой момент может обеспечить питанием электрическую машину. Сколько времени ИБП может питать тот же циркуляционный насос? Все будет зависеть от емкости АКБ. Существуют модели бесперебойников с внешними аккумуляторами, способные питать нагрузку сутками.

Одним из наглядных примеров такой системы может служить компьютерный ИБП. Как только исчезнет напряжение в сети, компьютер переключится на питание от аккумулятора, давая время пользователю корректно завершить работу и выключить машину.

Блиц-советы

1. При сборке источника бесперебойного питания для соединения между собой элементов применяют толстые медные провода, а все участки, где они соединяются с оборудованием, делают наиболее крепкими. Также время от времени эти участки нужно проверять, иначе медь может окислиться, что в значительной степени ухудшит работу конструкции.
2. Если ИБП не герметичный. то вовнутрь будет периодически проникать пыль, что может негативно сказаться на его работе, поэтому время от времени придется его открывать и чистить.
3. При регулярных перегрузках инвертор может выйти из строя. Еще проблема в его работе может быть связана со смазкой, находящейся на вентиляторах охлаждения. Если она высохнет, то устройство попросту перегреется и перестанет работать.
4. К данному оборудованию подключать устройства другого типа и предназначения не стоит.
5. Лучше покупать модели. которые работают с фазозависимыми устройствами.

Опубликовано автором Сергей Леднёв — ИБП, ИБП для котлов, Инверторы — Январь 27, 2014

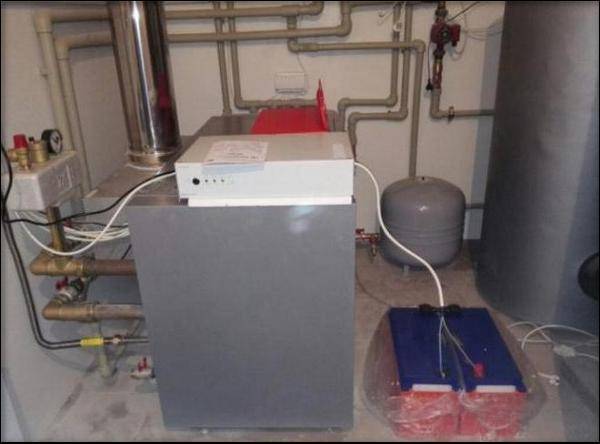

Как правильно подключить ИБП или инвертор к вашей системе отопления в том случае, если разводка сделана через автоматы щитка? Ответ может быть не столь очевиден, как может показаться на первый взгляд. Давайте рассмотрим конкретный пример неправильной и правильной схемы подключения.

Правила выбора ИБП

Чтобы подобрать качественный аккумулятор для насоса отопления, нужно изучить некоторые характеристики оборудования:

• мощность;
• объем батареи аккумулятора;
• период работы в автономном режиме;
• возможность применения батарей внешнего типа;
• ширина рабочего входного напряжения;
• параметры точности выходного напряжения;
• период переключения на резервное питание;
• величина искажения сигнала выходного напряжения.

Рассмотрим подробнее, как рассчитать мощность, объем накопителей и другие параметры.

Расчет мощности

Сначала нужно определить мощность насоса и котла отопления – все параметры указываются в техническом паспорте изделий. Если параметры указаны в ваттах, то число разделить на Cos ɸ, который также иногда указывается в техпаспорте. Если мощность P указывается в 90 W, а Cos ɸ 0,6, то нужно P/ Cos ɸ, получается 150 Вт.

Теперь этот показатель умножается на 3, потому что при включении двигателя в работу уровень потребления тока возрастает в три раза. Поэтому применяется формула (P/ Cos ɸ)*3. Для примера в 150 Вт показатель мощности составит 450 ватт. Если же параметр Cos ɸ не прописывается в техническом паспорте прибора, уровень тепловой мощности насоса нужно поделить на коэффициент в 0,7, что для примера составляет 130 ватт, а значит, мощность ИБП должна быть в пределах (130*3) 390 ватт. Таким образом, для насоса подойдет бесперебойник с мощностью 390-450 ватт.

Объем накопителей

От емкости накопителя зависит продолжительность автономной работы системы. Аккумуляторы ИБП зависят от габаритов самого прибора. При установке бесперебойника в домах с частыми отключениями электропитания, лучше подбирать модели с максимальной емкостью батарей и с возможностью подключения дополнительных аккумуляторов. Цена оборудования выше, но зато это обеспечит поддержание эффективности работы всей системы.

Разброс входного напряжения

Стандартное напряжение сети в 220 вольт имеет допустимые отклонения не более 10% в сторону +/-. То есть самое низкое напряжение 198 вольт, высокое 242 вольт. Все приборы на территории РФ работают в пределах показателей без сбоев, но если отклонения и скачки превышают указанные параметры, оборудование может выйти из строя.

Снизить риск нарушения работы поможет ИБП. Сначала нужно замерить скачки напряжения в сети в течение суток – замеры делать несколько раз, а потом по показателям определить пределы допустимых отклонений или ширину диапазона входящего напряжения ИБП. Этот параметр указывается в техпаспорте прибора. Если скачки напряжения достигают уровня 150-280 вольт, значит, ИБП нужно смотреть с такими же параметрами входного напряжения, прибор будет обеспечивать выравнивание показателей на выходе.

Форма и уровень напряжения на выходе

При отклонениях напряжения на выходе не более 10%, устройство вполне пригодно к эксплуатации, что касается времени переключения на источник резерва, то оно также не отличается величиной, редко составляет более десятка микросекунд. Форма напряжения на выходе имеет большое значение – чем более гладкая синусоида на выходе, тем лучше и дольше проработает насос. Самую гладкую синусоиду показывает ИБП двойного преобразования (on-line), также прибор дает чистую частоту и точную величину напряжения.

Правила установки и эксплуатации бесперебойников просты:

1. Температурный режим без минусовых показателей. Оптимальные величины указывают в паспорте приборов.
2. Из помещения убрать едкие химикаты и реагенты, а также горючие жидкости.
3. Обязательно заземлить контур по правилам применения электрических установок. Это снизит риск замыкания сети электротока.

Лучшие источники бесперебойного питания с двойным преобразованием

Как сделать ИБП для системы отопления своими руками

Собрать самостоятельно своими руками источник бесперебойного питания, способный в течение нескольких суток обеспечивать работу котла, поможет следующее руководство.

Необходимый набор компонентов

Для самостоятельного конструирования ИБП приобретают такие готовые модули и компоненты:

• 2 автомобильных аккумулятора на 12 В емкостью по 225 А∙ч;
• импульсный блок питания (БП) 28,8 В на 50 А;
• инвертор-преобразователь 28,8 В с выходом типа «меандр» на 310 В;
• силовой резонансный фильтр высших гармоник 310/220 В
• сетевой шнур с вилкой, отрезки изолированного провода, коннекторы и разъемы, корпус.

Поэтапная сборка

Все комплектующие размещаются в корпусе, соединяются компоненты в следующем порядке:

1. Соединяем «+» и «–» пары аккумуляторов перемычкой в последовательную батарею, свободные клеммы подключаем к выходу импульсного блока питания.
2. К этим клеммам подсоединяем инвертор, а вход БП оборудуем проводом с вилкой для включения в сеть.
3. Выход инвертора соединяется с фильтром, на выходе которого получаем напряжение 220 В 50 Гц с «чистым» синусом.

Аналитический метод расчета времени автономной работы бесперебойника для котла

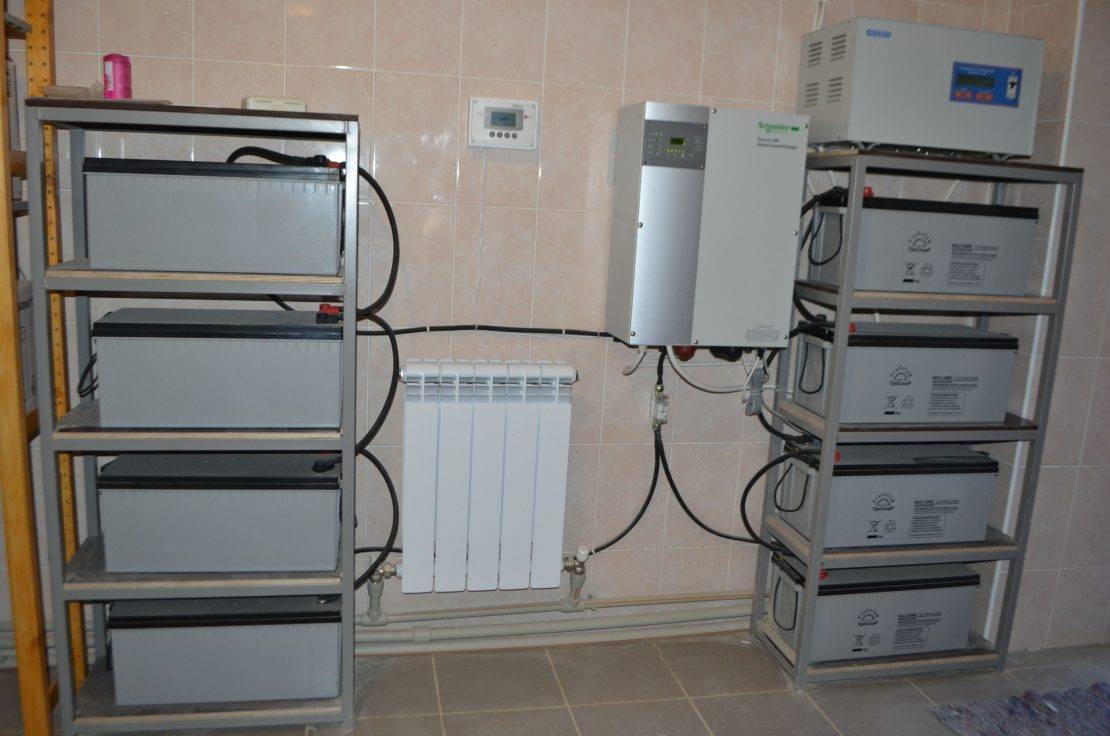

Длительность автономной работы ИБП с внешними аккумуляторными батареями зависит в первую очередь от общей ёмкости всех АКБ. Фактически, при работе ИБП происходит перевод энергии заряда аккумуляторных батарей в электрическую энергию с напряжением 220 Вольт. Так как инвертор бесперебойника не является абсолютно идеальным прибором и имеет потери, то необходимо учитывать коэффициент его полезного действия. Кроме того, аккумуляторные батареи не могут высвободить все 100 % энергии, нужно учитывать коэффициент доступной ёмкости АКБ.

С учетом этих коэффициентов формула расчёта принимает следующий вид:

T = E * U / P * KPD * KDE (часов),

где E — ёмкость всех подключенных АКБ, U — напряжение АКБ, P — мощность нагрузки, KPD примерно равен 0,8, KDE равен примерно 0,9.

Коэффициенты доступной ёмкости и полезного действия не являются фиксированными величинами. Эти коэффициенты зависят от скорости расхода энергии, от температуры и влажности воздуха.

Приведём несколько примеров расчётов времени автономной работы ИБП:

1. Используются АКБ напряжением 12 Вольт и ёмкостью 60 Ач. ИБП осуществляет питание настенного котла отопления электрической мощностью 150 Вт. В этом случае получаем время автономной работы ИБП: T = 60 х 12 / 150 х 0,8 х 0,9 = 3,5 ч
2. Используются АКБ напряжением 12 Вольт и ёмкостью 150 Ач. ИБП осуществляет питание настенного котла отопления электрической мощностью 150 Вт. В этом случае получаем время автономной работы ИБП: T = 150 х 12 / 150 х 0,8 х 0,9 = 8,6 ч
3. Используются два АКБ напряжением 12 Вольт и ёмкостью 150 Ач. ИБП осуществляет питание настенного котла отопления электрической мощностью 150 Вт. В этом случае получаем время автономной работы ИБП: T = 2 х 150 х 12 / 150 х 0,8 х 0,9 = 17,2 ч
4. Используются два АКБ напряжением 12 Вольт и ёмкостью 120 Ач. ИБП осуществляет питание напольного котла отопления электрической мощностью 50 Вт и двух циркуляционных насосов мощностью 100 Вт каждый. В этом случае получаем время автономной работы ИБП: T = 2 х 120 х 12 / (50 + 2 х 100) х 0,8 х 0,9 = 8,3 ч
5. Используются три АКБ напряжением 12 Вольт и ёмкостью 200 Ач. ИБП осуществляет питание напольного котла отопления электрической мощностью 50 Вт и трех циркуляционных насосов мощностью 100 Вт каждый В этом случае получаем время автономной работы ИБП: T = 3 х 200 х 12 / (50 + 3 х 100) х 0,8 х 0,9 = 14,8 ч
6. Используются три АКБ напряжением 12 Вольт и ёмкостью 200 Ач. ИБП осуществляет питание настенного котла отопления электрической мощностью 130 Вт В этом случае получаем время автономной работы ИБП: T = 3 х 200 х 12 / 130 х 0,8 х 0,9 = 40 ч

Принцип действия и конструкция ИБП

Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.

Состоит бесперебойник из следующих основных узлов:

• силовая коммутирующая система (байпас);
• зарядное устройство;
• преобразователь постоянного тока в переменный;
• управляющий орган;
• аккумулятор.

Внутренние компоненты

Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.

Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.

Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.

Принципиальная схема

В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:

• резервные;
• интерактивные;
• двойного преобразования.

Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?

 Резервные

Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.

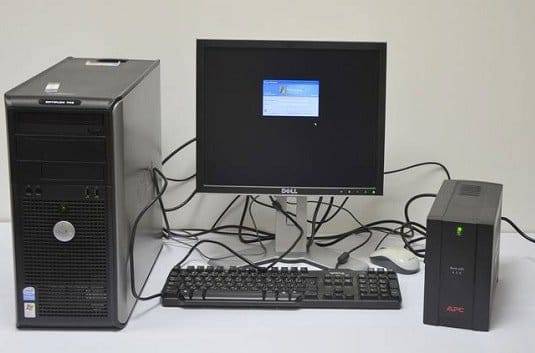

Внешний вид компьютерного ибп

Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.

Для осветительных и обогревательных приборов форма сигнала не имеет значения.

Линейно-интерактивные

Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.

При номинальном напряжении корректировка не вносится, а если равновесие нарушается — автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.

Схема интерактивного ибп

Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.

Инверторные

Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.

Внешний вид инверторного ибп

Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.

Виды ИБП

Источник бесперебойного энергоснабжения, в зависимости от поддерживаемых опций, осуществляет следующие функции:

• автоматическую коммутацию на питание от аккумуляторной батареи (АКБ) в экстренных ситуациях;
• инвертирование постоянного DС напряжения (12 В) в требуемое переменное (220 В) с корректировкой частоты 50Гц;
• сглаживание скачков напряжения и фильтрацию сетевых помех продолжительностью 10–100 мс;
• стабилизацию «транзитного» сетевого напряжения в штатном режиме.

Справка! Переключение питания насоса отопления на аккумулятор, преобразование напряжения и фильтрацию сетевых помех выполняют все ИБП/UPS. Стабилизацию напряжения производят только устройства, оснащенные блоком-стабилизатором.

Существуют три вида источников бесперебойного питания, которые используются и для работы с циркуляционными насосами отопительных систем.

Резервные

Простейшие бюджетные модели обеспечивают только переход на запасное питание. В обычном режиме напряжение сети уходит непосредственно в котел без стабилизации, пройдя один пассивный фильтр защиты от импульсных помех.

Фото 1. Резервный бюджетный бесперебойник может обеспечить только переход на запасное питание.

В случае отключения питания сети, выхода параметров за значения диапазона, коммутатор за 4–12 мс подключает штатную АКБ. Постоянное напряжение батареи сначала поступает на электрический преобразователь, где оно становится переменным, а затем повышается до требуемых 220 В.

Некоторые модели ИБП

В качестве предварительного стабилизатора применён автотрансформаторный релейный коммутатор, который обеспечивает нормальную работу инвертора при напряжении на входе устройства от 120 до 270 В.

Управление работой преобразователя осуществляется микропроцессором по принципу широтно-импульсной модуляции. Устройство комплектуется аккумулятором 12 В на 100 А/ч.

Схема прибора обеспечивает максимальный зарядный ток 15 А. Блок имеет защиту от перегрузки и от напряжения, выходящего за указанные пределы. Батарея защищена от критического разряда и неправильной полярности при подключении.

Теплоком STT 222/500 – это компактный стабилизатор специально адаптированный для работы с газовыми котлами. Он обеспечивает номинальную нагрузку 222 ВА и максимально допустимую в течение 3-х минут 500 ВА. Устройство обеспечивает нормальное выходное напряжение при входных уровнях от 170 до 242 вольт.

СКАТ ST 1515 обеспечивает номинальным напряжением бытовые устройства мощностью до 1515 ВА. Устройство работает при напряжениях сети от 140 до 260 В. и имеет автомат защиты и светодиодную индикацию входного напряжения.

После сравнения технических характеристик различных  моделей можно сделать вывод, что бесперебойное питание для насоса отопления может обеспечить только аварийный источник двойного преобразования с аккумулятором 12 В на 100 А/ч.

Использование таблиц для расчёта времени автономного бесперебойного питания

Для расчёта времени резерва источников бесперебойного питания для систем отопления можно использовать специальную таблицу. Таблица составлена на основе использования формулы расчёта времени автономной работы ИБП. При расчёте данных использовались следующие значения вспомогательных коэффициентов: КПД источника бесперебойного питания 80%, коэффициент доступной ёмкости аккумуляторной батареи 90%.

Таблица расчёта времени автономной работы ИБП для котлов отопления по общей ёмкости подключенных АКБ в зависимости от величины полезной нагрузки.

Общая ёмкость и напряжение АКБ	Нагрузка 100 Вт	Нагрузка 150 Вт	Нагрузка 200 Вт	Нагрузка 300 Вт	Нагрузка 400 Вт	Нагрузка 500 Вт
40 Ач, 12 В	3,5 ч	2,3 ч	1,7 ч	—	—	—
60 Ач, 12 В	5,2 ч	3,5 ч	2,6 ч	—	—	—
100 Ач, 12 В	8,6 ч	5,8 ч	4,3 ч	2,9 ч	2,2 ч	1,7 ч
150 Ач, 12 В	13 ч	8,6 ч	6,5 ч	4,3 ч	3,2 ч	2,6 ч
200 Ач, 12 В	17,3 ч	11,5 ч	8,6 ч	5,8 ч	4,3 ч	3,5 ч
300 Ач, 12 В	25,9 ч	17,3 ч	13 ч	8,6 ч	6,5 ч	5,2 ч
400 Ач, 12 В	34,6 ч	23 ч	17,3 ч	11,5 ч	8,6 ч	6,9 ч
500 Ач, 12 В	43,2 ч	28,8 ч	21,6 ч	14,4 ч	10,8 ч	8,6 ч
600 Ач, 12 В	51,8 ч	34,6 ч	25,9 ч	17,3 ч	13 ч	10,4 ч

Примечание: ориентировочное время резерва указано при следующих условиях:

• АКБ полностью заряжена;
• температура АКБ +25 °С;
• фактическая ёмкость АКБ соответствует номиналу, указанному на АКБ.

Указано время для НЕПРЕРЫВНОГО режима работы. В циклическом режиме работы время увеличится пропорционально.

Время работы в значительной степени может отличаться от полученных значений в зависимости от типа производителя АКБ, а также от остаточной ёмкости АКБ.

При выборе ИБП для котла отопления следует учитывать следующие параметры:

• максимальную полную мощность подключаемой полезной нагрузки с учётом реактивной нагрузки;
• максимальную разрешенную ёмкость подключаемых АКБ;
• время заряда батарей указанной ёмкости.

Более точные таблицы расчёта длительности резерва источника бесперебойного питания для систем отопления вы найдёте в технических спецификациях специализированных ИБП в разделе Источники бесперебойного питания.

Источник статьи: http://teplo.bast.ru/articles/vremya-avtonomnoj-raboty-ibp-kotla

Услуги по установке оборудования подробнее Чистая синусоида при работе от батарей Стабилизация напряжения от 140 вольт! Оптимально для роутеров, систем охраны и видеонаблюдения. Подходит для циркуляционных насосов отопления. Гарантия 2 года!

Название комплекта	Батареявкомпле-кте	Время автономной работы от батарей при разной максимальной нагрузке в ваттах1	Стоимость
50	75	100	150	200	300	базовая	по акции
ОПТИМА-3-18Base	18 Ач	3.3 ч	2.3 ч	1.5 ч	52 мин	31 мин	14 мин	19230	17480
ОПТИМА-3-26Base	26 Ач	5 ч	3.2 ч	2.2 ч	72 мин	45 мин	27 мин	22470	20430
ОПТИМА-3-40Base	40 Ач	9 ч	5 ч	3.5 ч	2.3 ч	1.1 ч	52 мин	28220	25650
ОПТИМА-3-55Base	55 Ач	12 ч	7 ч	5.5 ч	3.2 ч	1.5 ч	1.1 ч	30000	27270
ОПТИМА-3-65Base	65 Ач	15.6 ч	8 ч	6.1 ч	3.8 ч	2.1 ч	1.6 ч	33440	30400
ОПТИМА-3-75Base	75 Ач	18 ч	10 ч	7 ч	5 ч	3.2 ч	2.1 ч	35430	32210
ОПТИМА-3-100Base	100 Ач	21 ч	13 ч	10 ч	7.3 ч	3.8 ч	3 ч	40340	36670

1 при расчете времени автономной работы от батарей, учитывайте также нагрузку самого ИБП! ИБП в данных комплектах потребляет 25 ватт в автономном режиме.

Что представляет собой бесперебойник?

Источник бесперебойного питания для циркуляционного насоса — прибор, обеспечивающий постоянное поступление электрической энергии. При снижении сетевого напряжения устройство начинает работать от одной или нескольких батарей.

Бесперебойник состоит из таких компонентов:

1. Стабилизатор для котла. Позволяет предотвратить поломку оборудования при перепадах напряжения.
2. Аккумулятор. Накапливает электрическую энергию, отдавая ее в случае отключения от сети.
3. Преобразователь. Превращает постоянный ток 12 В в переменный с напряжением 220 Вольт.
4. Фильтр. При наличии импульсного преобразователя блокирует помехи.
5. Индикатор контроля заряда. Позволяет не допускать критичного разряда или перезаряда устройства.

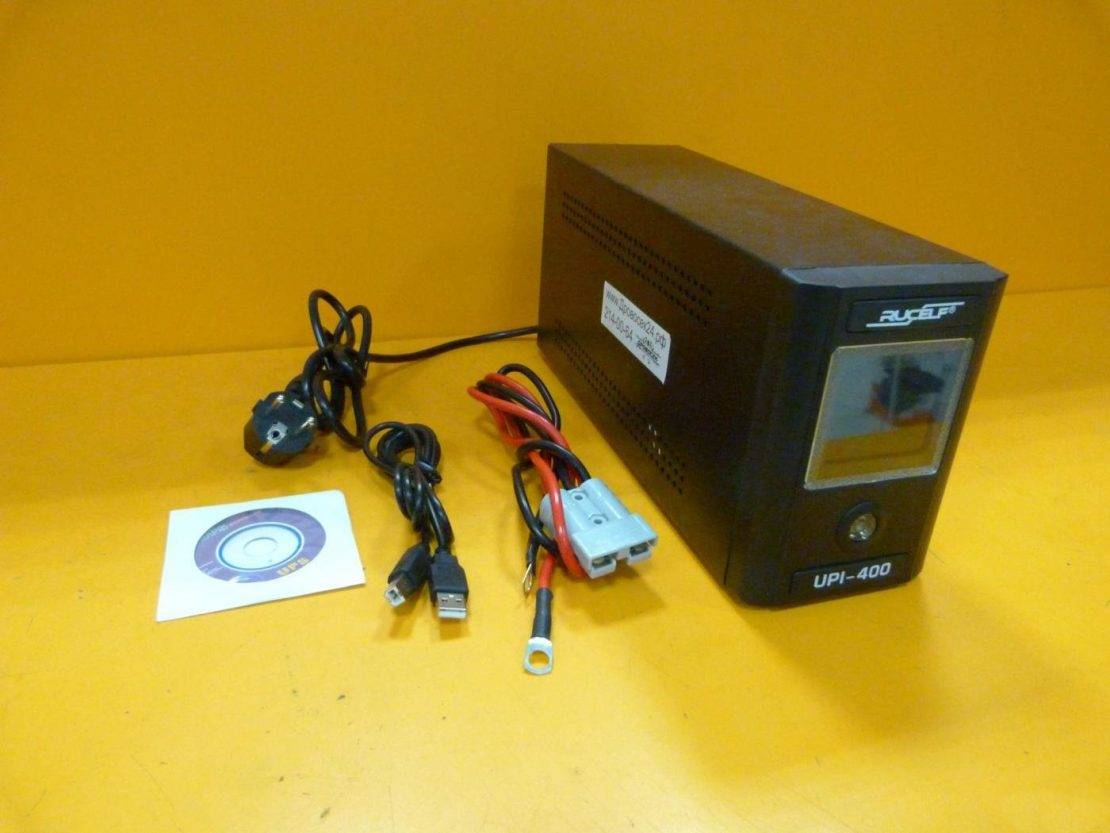

Внешний вид и конструкция ИБП для циркуляционного насоса.
