Как построить беседку из металла своими руками — для дачи и частного дома

Выбор конструкции беседки

Все беседки подразделяются на три вида:

1. Открытого типа. Для её возведения не требуется основательный фундамент. Такую сварную беседку для дачи сможет построить даже малоопытный человек. Однако приятно проводить в ней время возможно только в хорошую погоду.
2. Закрытого типа. Такая конструкция похожа на маленький домик. Отдыхать в ней можно в любую погоду, но для строительства потребуется больше времени, материалов, профессионализма. Если планируется установка мангала или печи придётся сооружать дымоход.
3. Полузакрытого типа. В этом варианте часть пространства закрыта стенками, что позволяет продолжать застолье во время начавшегося дождя.

Сложность конструкции зависит от формы. Она может быть:

1. Прямоугольная. Самый популярный вариант, так как простая конструкция легко возводится.
2. Круглая занимает 2-е место в рейтинге популярности.
3. Многогранная форма строится с 5, 6 или 8 углами.
4. Комбинированная конструкция состоит из секций разной формы. Иногда их размещают ступенчато.
5. Угловые разновидности с разнообразными градусами раствора имеют две стороны, образующие угол.

Прямоугольная конструкция самая популярная, так как легко возводится

Чертеж беседки из профильной трубы с мангалом

Чтобы нарисовать чертеж для беседки с мангалом из профильной трубы, следуйте этим шагам:

Определите размеры и местоположение

• Начните с определения желаемых размеров беседки. Решите, какую площадь она будет занимать и какие размеры будут у её стен и крыши.
• Выберите место для размещения беседки с учётом доступа к мангалу и удобства использования.

Начертите план беседки

1. На чистом листе бумаги или с помощью компьютерной программы для рисования, начертите план беседки. Используйте прямые линии, чтобы обозначить стены и крышу.
2. Пометьте размеры сторон и углов, чтобы убедиться, что беседка будет иметь нужные вам размеры.

Нарисуйте фундамент

• Определите тип фундамента, который будет использован для беседки. Это может быть бетонная подушка, блоки или сваи.
• Нарисуйте фундамент на вашем чертеже, указав его размеры и местоположение относительно беседки.

Добавьте мангал

1. Решите, где будет размещен мангал внутри беседки. Обычно он размещается в одной из стен или углов беседки.
2. Нарисуйте мангал на вашем чертеже, указав его размеры и расположение относительно стен и крыши.

Добавьте дополнительные элементы

Если вы планируете добавить столы, скамейки или другие дополнительные элементы, нарисуйте их на чертеже, определите их размеры и местоположение.

Обозначения и подписи

1. Обозначьте на чертеже все необходимые детали, такие как размеры труб, внутренние и внешние размеры беседки, расстояния между элементами и т.д.
2. Добавьте подписи к каждому элементу, чтобы было понятно, что они представляют.

Проверьте и исправьте

Проанализируйте ваш чертеж и убедитесь, что он соответствует вашим требованиям и желаниям. Внесите необходимые коррективы, если что-то не устраивает.

После завершения чертежа вы будете готовы приступить к постройке беседки с мангалом из профильной трубы. Не забудьте также учитывать строительные нормы и требования, чтобы получить стабильную и безопасную конструкцию. Если вы не уверены в своих способностях, рекомендуется обратиться к опытным строителям или архитекторам для помощи и консультаций.

Из дерева

Для строительства беседки из дерева с комбинацией поликарбоната можно соорудить столбчатый фундамент. Для строительства фундамента потребуется произвести работу в такой последовательности:

1. В первую очередь производите разметку, согласно проекту.
2. Выкопайте ямки глубиной до 700 мм в обусловленном месте.
3. Дно ямы следует засыпать песком и щебнем, общим слоем в 50 мм.
4. Теперь необходимо приготовить бетон для заливки фундамента.
5. В углубления установите деревянные опоры. Предварительно обработайте их специальным составом для защиты от коррозии. Также часть опоры, которая будет находиться в бетоне можно закутать рубероидом, что увеличит гидроизоляционные свойства основы беседки.
6. Каждая стойка должна быть установлена строго по уровню.
7. После бетонирования установите на каждую стойку временную опору, например, закрепив брус по диагонали и уперев их в грунт. Это позволит в процессе застывания бетона не сместиться опорам в сторону.

В процессе застывания фундамента, его можно поливать время от времени водой. Но не стоит заливать фундамент, достаточно слегка его смачивать. Особенно это актуально при жаркой погоде.

После высыхания основы, можно приступать к сооружению каркаса.

Каркас пола

1. Для получения прочного каркаса пола, установите лаги каждый 400 мм. Для каркаса можно использовать брус сечением 50×150 мм.
2. Установка лаг должна выполняться строго по уровню горизонтали.
3. Если конструкция беседки должна иметь дополнительные стоки опоры для кровли, то их следует также установить.
4. Для сооружения настила можно использовать обрезную доску. Ее также стоит обработать антикоррозийным составом.
5. Доски к полу крепятся саморезами.

Кровля и отделка стен

На этом этапе стоит решить, какой тип кровли будет устанавливаться. Например, это может быть односкатная, двускатная или шатровая. Мы рассмотрим пример изготовления простой конструкции – односкатной.

1. Для начала необходимо установить верхнюю обвязку из бруса сечением 100×100 мм.
2. На конце каждой опоры сделайте L-образные пропилы. В эти пазы устанавливается обвязочный брус, который соединит все стойки.
3. Крепится обвязочный брус гвоздями, которые необходимо вбивать под углом или саморезами. Чтобы предотвратить раскол, предварительно можно просверлить отверстие.
4. Далее следует изготовить несущие стропила и обрешетку.
5. В завершение остается закрепить поликарбонат.

По завершении строительства крыши, стоит всю конструкцию покрасить или покрыть лаком. Здесь все зависит от вашего выбора.

Беседка из дерева и поликарбоната

Что касается изготовления стен, то тут все зависит от типа конструкции. Если это будет открытая беседка, то достаточно будет соорудить перила и позже установить лавочки. Если закрытая, то потребность в изготовлении каркаса будет зависеть от размеров беседки. Если беседка небольшая, то достаточно закрепить поликарбонат к стойкам опор сооружения. Но для надежности лучше установить дополнительные опоры.

При креплении сотового поликарбоната, устанавливайте листы вертикально. Это не будет провоцировать накоплению влаги внутри листа.

Дизайн интерьера и экстерьера

На этом этапе можно произвести монтаж отдельных элементов внутри беседки. Например, стол, стулья, скамейки, барная стойка и прочее

При изготовлении мебели важно применять качественный материал, т. к

такие беседки не отапливаются

Как следствие при низких температурах некачественный материал быстро придет в негодность. Так что каждый сезон придется заниматься изготовлением новой мебели для беседки. Продумайте, будут ли иметь спинки скамейки или стулья. Это также влияет на удобство эксплуатации сооружения

такие беседки не отапливаются. Как следствие при низких температурах некачественный материал быстро придет в негодность. Так что каждый сезон придется заниматься изготовлением новой мебели для беседки. Продумайте, будут ли иметь спинки скамейки или стулья. Это также влияет на удобство эксплуатации сооружения.

Наружные работы по обустройству экстерьера играют немаловажную роль в создании комфортного места отдыха на дачном участке. Сюда включается целый комплекс работ:

• Отделка фасада. Особенно это актуально, если у вас открытая беседка. Деревянные элементы красятся или вскрываются лаком. Также можно использовать декор.
• Обустройство садовой дорожки к беседке.
• Сооружение клуб по периметру.
• Монтаж освещения.

Вот по такой схеме, можно осуществить строительство беседки из поликарбоната на деревянном каркасе.

Проектные работы

Теперь стоит решить некоторые детали, касающиеся обустройства беседки на дачном участке. И важную роль будет играть выбранное место. При этом необходимо учитывать такие детали:

• роза ветров;
• рядом растущие деревья и кустарники и уровень тени от них;
• наличие неровностей грунта;
• имеется ли склон или преимущественно равнина.

Независимо от выбранного места, важно произвести все подготовительные работы по его очистке и подготовке. Для этого также подумайте вот о чем:

• каков будет общий вес сооружения;
• какой уровень сложности;
• размеры постройки.

Все эти тонкости важно заранее продумать, ведь на это будет влиять выбор конкретного материала для изготовления каркаса

Достоинства

Изготовление конструкции из металла требует много усилий, но результат того стоит. Преимущества материала:

• повышенная надежность, даже на болотистой местности конструкция будет стоять надежно;
• хорошая прочность, скромный вес, в отличие от построек из камня;
• долговечность – вряд ли в ближайшем будущем потребуется серьезная починка или замена деталей беседки;
• разнообразие моделей;
• невысокая стоимость по сравнению с альтанками из кирпича, клееного бруса.

Из недостатков можно заметить сложность сборки каркаса, необходимость использовать специальное оборудование. Также материал нужно правильно обработать, чтобы защитить от коррозии. Рекомендуем использовать сталь, так как она выдерживает существенные нагрузки.

Этапы возведения беседки из металлической профильной трубы

Строительство беседки из профильной трубы на даче не займет много времени. Основные этапы возведения дачного сооружения:

1. Выбор места и создание проекта.
2. Подготовка инструментов и материалов.
3. Строительство каркаса, обвязка.
4. Настил кровли.
5. Монтаж, отделочные работы.

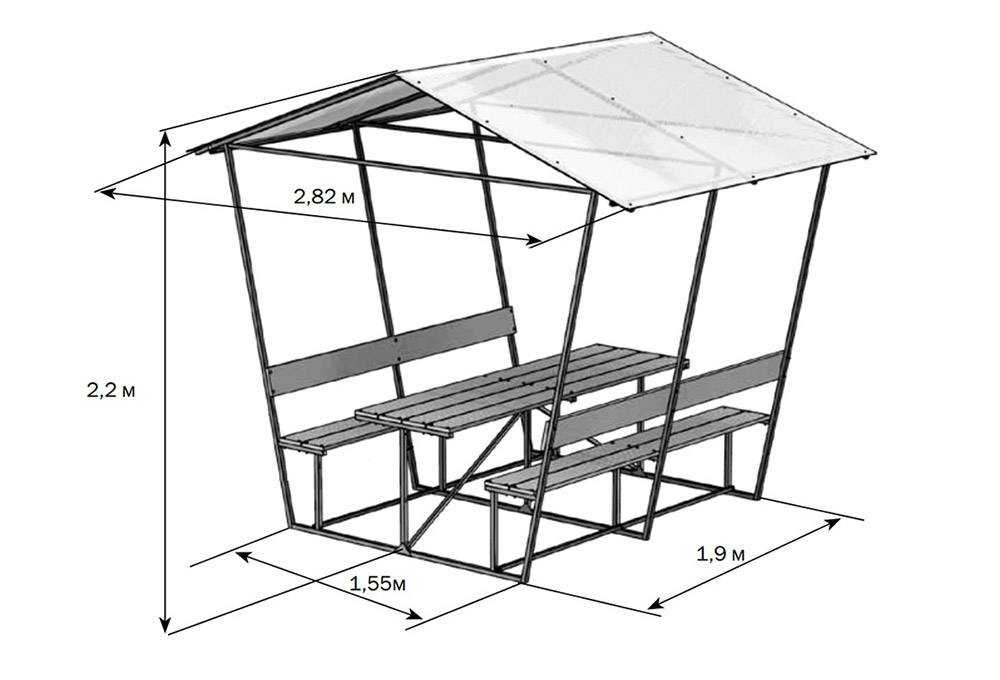

Схематическое изображение дачной беседки, которую можно легко построить своими руками

Выбор места и создание проекта

1. Перед тем как сделать беседку из профильной трубы, необходимо определиться с месторасположением сооружения. Мастера рекомендуют выбирать участок на небольшой возвышенности.
2. Рабочую территорию очищают от мусора, сорняков, растений, снимают верхний слой грунта.
3. Далее определяются с типом конструкции беседки (прямоугольная, квадратная, двускатная, односкатная и т. д.) и делают проект будущей постройки. Ее схематично зарисовывают на бумаге, отмечая размеры самой беседки и составляющих соединительных и декоративных элементов.

4. Следующий шаг подготовительных работ — разметка территории. На участке земли при помощи колышек и веревки отмечают углы беседки, места расположения опорных столбов.

Строители рекомендуют указывать на чертежах размеры абсолютно всех элементов и габариты конструкции — так проще рассчитать количество необходимого материала, подготовить место

Подготовка инструментов и материалов

Перечень материалов и инструментов зависит от типа конструкции беседки. Ниже представлен список необходимого строительного инвентаря, который понадобится для возведения дачной беседки из металлического профиля:

• болгарка;
• сварочный аппарат;
• дрель по металлу, набор сверл;
• лопата или бур;
• веревка и колышки для разметки;
• гидроизоляция;
• антикоррозийный раствор, грунтовка;
• металлические уголки, швеллер;
• раствор бетона.

Для сборки опорных столбов конструкции понадобятся металлические профильные трубы с квадратным сечением. В качестве горизонтальных направляющих используют круглые профили. Если планируется соорудить беседку из круглых труб, то оптимальным вариантом будет навес с обвязкой по периметру из поперечных профилей меньшего диаметра.

Для настила крыши можно использовать поликарбонат, металлочерепицу, тент, ондулин и др. — все зависит от предпочтений и мастерства строителя.

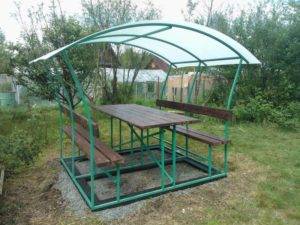

Пример беседки, выполненной из алюминиевого профиля и сотового поликарбоната

Строительство каркаса

1. Согласно разметке и чертежу беседки из профильной трубы в местах расположения опорных стоек делают небольшие лунки.

Диаметр лунки для установки стоек — 30-40 см, глубина — 50 см.

2. Опоры опускают в ямки, предварительно обмотав гидроизоляцией для защиты от коррозии, заливают раствором бетона.

Чем больше размеры беседки, тем большее количество опорных стоек необходимо

3. После установки опорных столбов приступают к сборке каркаса. К верхней и нижней части стоек приваривают горизонтальные направляющие и диагональные распорки. Срезы обрабатывают напильником.

Из профиля можно делать не только беседки. На дачных участках часто встречаются гаражи, навесы, сараи, теплицы, выполненные из профильных труб.

Настил кровли

Когда каркас беседки из профильных труб собран, делают стропильную систему для будущей крыши. Для навесов со скатной крышей угол наклона металлических стропил не должен быть более 15 градусов.

Стропильная система имеет вид обрешетки с поперечными профилями, соединенными между собой, на которую укладывают кровельный материал. Для плоской кровли будет достаточно монтажа только металлических балок. Работа по установке крыши для шестигранной беседки более трудоемкая — все стропила крепят вокруг осевой стойки.

Кровельный материал крепят максимально надежно, в противном случае конструкция может не выдержать порывов ветра или атмосферных осадков

Монтаж, отделочные работы

После завершения всех работ приступают к отделке и декорированию готовой беседки. Снаружи стены обшивают поликарбонатом, с внутренней стороны — обычной фанерой, можно сделать деревянную или металлическую обрешетку. Многие высаживают вокруг беседки вьющиеся растения, кустарники.

Вариантов декорирования готовой беседки масса — все зависит от возможностей, фантазии и желаний мастера.

Функционал и размеры — что необходимо знать

Беседки строят в первую очередь для отдыха на свежем воздухе и это означает, что беседка должна быть удобной, прочной и надёжной. Все должно находиться под рукой, ничего не должно помешать вашему отдыху и расслаблению. И для того чтобы добиться такового результата, вам нужно знать несколько правил эргономики. Проще всего будет построить уже испытанные варианты типовых беседок, таких как беседка 3х3 чертеж которой можно увидеть на рис.4

рис.4

В основном, чертеж прямоугольной беседки или квадратной имеет двух- или четырехскатную крышу как на рис.5

рис.5

Стандартная ширина стола 500-700 мм, длина 700 мм — для размещения четырёх человек, 1100 мм — для шести человек. И так мы получаем, минимальную ширину беседки 1500мм, длина от 1500мм до 2000мм.

Выбор материала

Большая часть беседок строится целиком из дерева; нередко встречаются конструкции, сочетающие несколько материалов. Проектирование беседок с использованием комбинации материалов требует творческого подхода и профессиональных навыков работы с различным сырьем.

Для деревянных строений используют брус, бревно, доски, фанеру и ДСП плиты. Чтобы продлить жизнь деревянной беседки, все детали обрабатываются защитными пропитками, покрываются грунтовкой, лаком или краской.

Просторная беседка из дерева и кирпича станет долговечной и практичной постройкой, в которой без проблем поместится печь или мангал (или оба варианта). Такая монументальная конструкция требует полноценного фундамента, что не может не отразиться на цене.

Конструкция с печью нуждается в надежном фундаментеИсточник 3ton.spb.ru

Оптимальный размер

При выборе размера (площади и высоты потолка) ориентируются на:

• Частоту использования.
• Предполагаемое среднее количество гостей (можно ориентироваться по длине стола).
• Материал. Для беседки с крышей из поликарбоната лучше запроектировать 3 м по высоте, иначе есть риск летним днем почувствовать себя овощем в теплице.
• Размер участка. Постройки круглой или многоугольной формы занимают меньшую площадь, чем прямоугольные (при одинаковой вместимости). В осенне-зимний период печка, пышущая жаром — это большой плюс; летом плюс превращается в минус. Если участок большой, можно построить 2 беседки и только одну снабдить печью.
• Форму участка. Если под постройку выделен узкий участок, вытянутую конструкцию (3х6 м) можно разделить на две зоны — отдыха и летнюю кухню.

Декор

Украшением павильона могут служить:

• Деревянные элементы: решетки, резьба, плетень (для этно-стиля).
• Облицовка (особенно печи) натуральным камнем или клинкерной плиткой.
• Мозаика, кованые детали.
• Эффектная крыша.

Закрытая двухэтажная беседка в силе хай-текИсточник pinterest.com

Проекты беседок – строим своими руками

Чертеж беседки из дерева, 6 гранная конструкция
Схема основание и крыша 6 угольной постройки
Чертежи  8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых  прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.

Схема, как построить беседку в японском стиле
Схема сборки деревянного домика гриль
Беседка своими руками чертежи, фото конструкции из металла
Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса
Чертеж, как сделать беседку на даче своими руками

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита. Чертеж беседки из металла, фото простой конструкции с элементами ковки

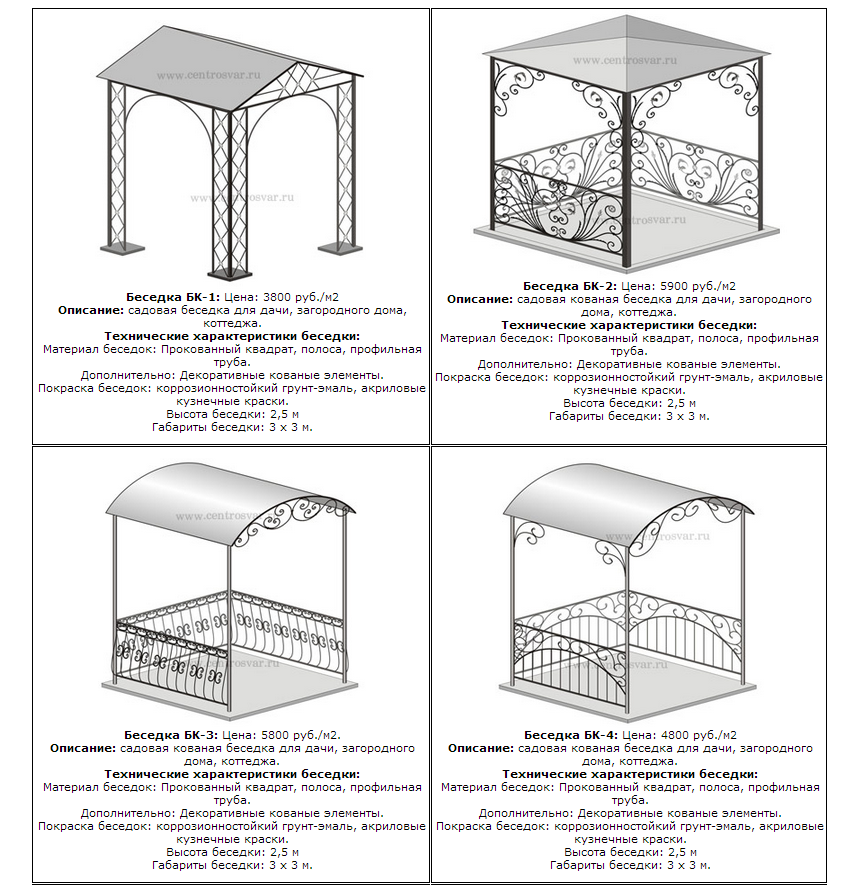

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

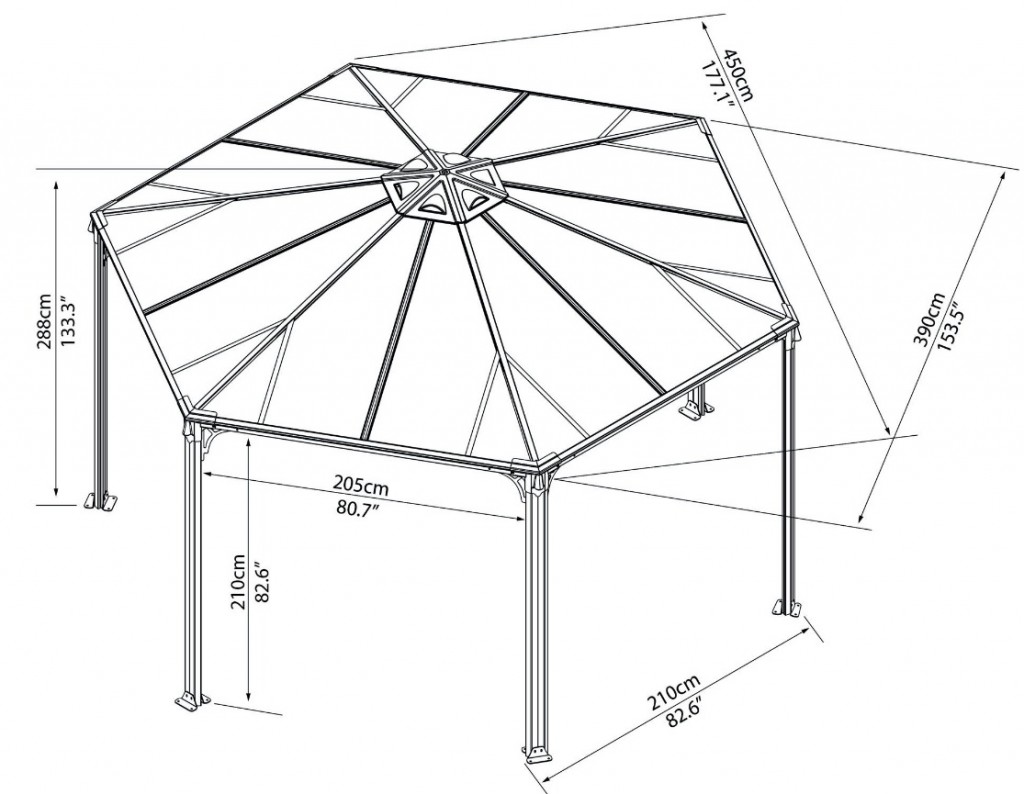

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

Чертеж сварной переносной конструкции с поликарбонатной крышей
Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции
Летняя конструкция из поликарбоната, схема как сварить каркас из металла
Чертеж деревянной постройки из бруса, украшенной деревянной решеткой
Закрытая конструкция с решеткой, проект шестигранной постройки
Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

Чертеж односкатной постройки из бруса
Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

Примерный вариант схемы прямоугольной конструкции из профильных заготовок

В чертежи такой постройки вносят стойки для опоры (4 или 6), которые скреплены перемычками. На рисунке нужно четко прорисовать особенности нижней и верхней части конструкции, также опорные элементы, каркас и крышу.

Для обвязки и каркаса можно взять как одинаковый по сечению профиль, так и разнообразный

Важно учесть и то, что количество скатов крыши и количество стоек нужно делать одинаковым. Чаще всего для такой беседки используют высоту в три с половиной метра

ВАЖНО! Если разрабатывается чертеж для стандартной беседки со сварными узлами, то следует учесть допуски. Иначе в итоге габариты не совпадут с теми, которые указаны в плане

Перед тем, как начать

Каркас

Первый вариант является предпочтительным, поскольку имеет большую прочность. Металлическая труба имеет различную толщину, которая также учитываться при монтаже каркаса для беседки. Если беседка из металлического профиля задумана, как небольшое сооружение, то можно взять для работы профиль с тонкими стенками, и наоборот – габаритные беседки нуждаются в прочном каркасе из толстостенного профиля.

Если мало места

В случае, если ваш загородный участок небольшой площади, а установить беседку на определенном расстоянии от забора не получится, просто сделайте ограду настолько высокой, насколько позволяет вам ваше ощущение удобства.

Вторым способом решения задачи по укрытию беседки для дачи из металлопрофиля от человеческого взора, является высадка вдоль стен высоких кустов, либо можно пустить по одной из стенок вьющиеся растения. Чтобы наглядно увидеть и понять. Как будет выглядеть ваша беседка на участке, составьте план, и разместите на нем сооружение.

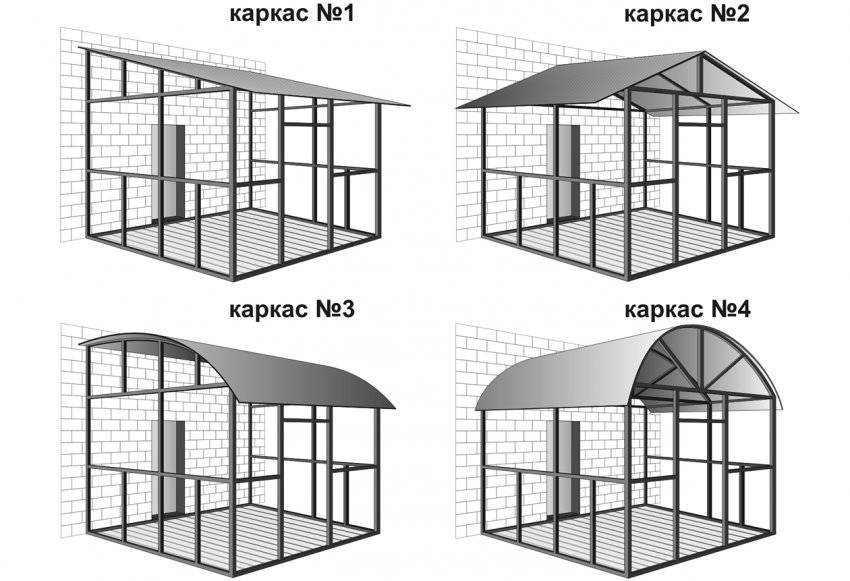

Виды каркасной конструкции

Конструкция беседки из металла и ее форма, может быть разнообразной. Но чаще всего, владельцы выбирают прямоугольную или квадратную. Такие формы не требуют сложных расчетов, и просты в работе. Размер будущего сооружения определяется с учетом того, сколько человек может в нем поместиться. К примеру, для беседки на 12 человек, минимальный размер должен составлять 3 х 2,5 м.

Готовим фундамент

Что касается выбора фундамента, то не для каждого вида беседки из металлопрофиля он нужен. Конструкция имеет малый вес, поэтому фундамент можно залить самый простой. Сделайте разметку территории и выкопайте яму с размерами 50 × 50 × 50 см. К металлическим трубам, которые используются в роли стоек, внизу при помощи сварки крепится пятка металлическая, функция которой заключается в предотвращении проседания опор.

Готовые беседки из металлопрофиля, которые не нуждаются в фундаменте, производят в мастерских либо на отдельной территории. Потом конструкцию переносят на постоянное место. Для более массивных сооружений, необходимо забетонировать опорные столбы и прикрепить к ним с помощью сварки, оставшиеся элементы конструкции.

Варианты фундамента для беседки из металлопрофиля:

• свайный;
• мелкозаглубленный;
• на винтовых сваях;
• плитный.

Виды и технологические особенности беседок из металла

Садовые домики можно сооружать из различных материалов – из кирпича, камня, дерева, металла. Каждый из данных материалов имеет свои преимущества и недостатки.

Рассмотрим более подробно технологические особенности беседок из металла. Основные преимущества металлических конструкций перед изделиями из других материалов:

• высокая прочность (крепкий каркас металлической беседки выдерживает механические нагрузки, не деформируется при проседании грунта);
• долговечность (металлоконструкции способны прослужить несколько десятков лет);
• пожаробезопасность;
• сочетание с другими материалами: в качестве кровли для металлокаркаса может использоваться профлист, шифер, поликарбонат.

Сочетание железа с поликарбонатом – беседки из металла, фото

В отличие от дерева, металл не горит, прослужит он значительно дольше, не выгорает на солнце и не растрескивается. Его не повредят насекомые и он не разрушиться под влиянием погодных факторов. Единственный недостаток металла – более высокая цена по сравнению с деревом (примерно на 15%), а также определенные сложности в сборке (сварка).

Разновидности металлических конструкций

Садовые постройки из металла можно разделить на две группы:

• стационарные – капитальные постройки, сооруженные на постоянной основе на ленточном или столбчатом фундаменте;
• временные – разборные конструкции, установленные непосредственно на грунт для того, чтобы при необходимости их можно было легко убрать или перенести в другое место.

Фото беседок металлических — стационарной и переносной

Если вы решили соорудить металлическую беседку для дачи своими руками, начать нужно с выбора проекта и определения метода изготовления конструкции.

Самым простым вариантом является беседка из профиля. Она может быть сооружена из уголка, круглых или профильных (прямоугольных) труб, швеллеров (металлических балок). Собрать такую конструкцию можно при помощи болтов, или сварки.

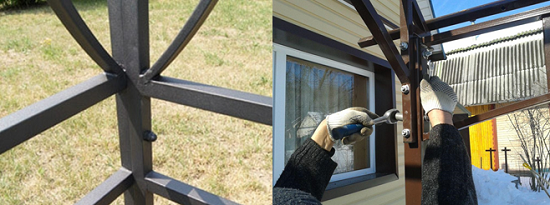

Сварное и болтовое соединение элементов – фото беседок из металлопрофиля

Мобильными, устойчивыми к воздействиям внешней среды, надежными являются беседки из профтрубы. Данный материал используется в качестве несущего элемента для формирования каркаса конструкции, поскольку он выдерживает большие нагрузки и не поддается деформации.

Фото беседки из профильной трубы с использованием кованых элементов

Профильные трубы часто используются для возведения садовых домиков. И, если железные трубы довольно тяжелые, то можно использовать алюминиевую профильную трубу, которая имеет небольшой вес и стоит дешевле.

Беседка на металлическом алюминиевом каркасе

Если сооружения из профтрубы выглядят просто, то кованые беседки являются более изящными. Витиеватые узоры, завитушки, ажурные вставки, изготовленные способом художественной ковки, придадут постройке оригинальность и красивый внешний вид. Но для создания кованой конструкции следует обладать кузнечными навыками, и иметь специальное оборудование. Альтернативой может стать покупка готовой кованной беседки, которую можно собрать самостоятельно.

Изделия из ковки – дачные беседки из металла, фото

Металлические беседки своими руками – это всегда престижно. Сооружение из железа может иметь различную конфигурацию. Наиболее распространенными являются прямоугольные и квадратные конструкции, немного реже – восьми- и шестигранные садовые постройки.

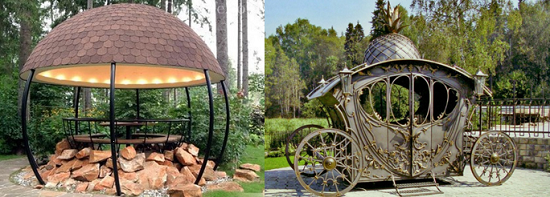

Сложные дизайнерские проекты под силу воплотить в жизнь только опытным мастерам – оригинальные беседки железные, фото

Учитывая конструктивное решение и функциональное назначение садовой металлической беседки, ее можно оборудовать различными атрибутами для отдыха – мебелью, барбекю-столом, мангалом. В некоторых беседках для дачи из металла предусмотрены специальные кронштейны, на которые можно установить сидения по периметру. Это значительно повышает комфортность строения.

Летняя постройка с мангалом – уютное местечко для отдыха на природе

Invalid Displayed Gallery
