Печь-барбекю из кирпича своими руками: чертежи и порядовка

Фундамент своими руками

Для строительства барбекю потребуется ровная площадка, очищенная от строительного мусора. Глубокие ямы на участке, большие перепады высот, крутые склоны требуют предварительного выравнивания.

Раствор бетона

Сохранить целостность барбекю, предотвратить преждевременный ремонт поможет качественно приготовленный бетонный раствор.

Для приготовления раствора потребуется цемент марки М400 и выше. Он обеспечивает прочность и надежность фундамента в агрессивных условиях эксплуатации. Бетон их этого цемента отличается повышенной морозостойкостью и отлично переносит переувлажнение.

Также потребуется песок без глинистых примесей и щебень.

Для приготовления однородного раствора лучше использовать бетономешалку. Однако если такой возможности нет – придется сильно постараться и вручную приготовить качественный раствор, однородный по своему составу.

Заливка фундамента

Высокий фундамент защитит уличную барбекюшницу от весеннего паводка и летних проливных дождей, предотвратит вымывание раствора и разрушение кирпичной кладки.

Технология устройства монолитного фундамента под барбекю состоит из следующих этапов.

1. Разметка территории с учетом размеров зоны барбекю и установка ограничительных колышков. Размер монолитного основания должен превышать параметры барбекю на 1020 см.
2. Удаление верхнего слоя грунта и копка ямы на необходимую высоту. Глубина фундамента под барбекю зависит от особенностей земельного участка. Его заливают ниже точки промерзания земли.
3. Формирование плотной подушки из песка и щебня различных фракций.
4. Монтаж опалубки и армирующего каркаса.
5. Заливка готового раствора с учетом горизонтов и его выравнивание глубинным вибратором или вручную.

Так фундамент оставляют до полного высыхания. Чтобы предотвратить образование микротрещин можно организовать парник из пленки, и периодически увлажнять поверхность. После высыхания бетона съемную опалубку можно убирать.

В результате проведенных работ получается качественное основание, которому не страшны ни дожди, ни морозы. На нем можно безопасно строить печь барбекю своими руками – конструкция будет устойчива и надежна.

Видео про фундамент в виде плиты с арматурой, на всю длину комплекса, ширина 1 метр и глубиной 20-25 см:

https://youtube.com/watch?v=I7x_lW-iEAw

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

• основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
• опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
• решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
• расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

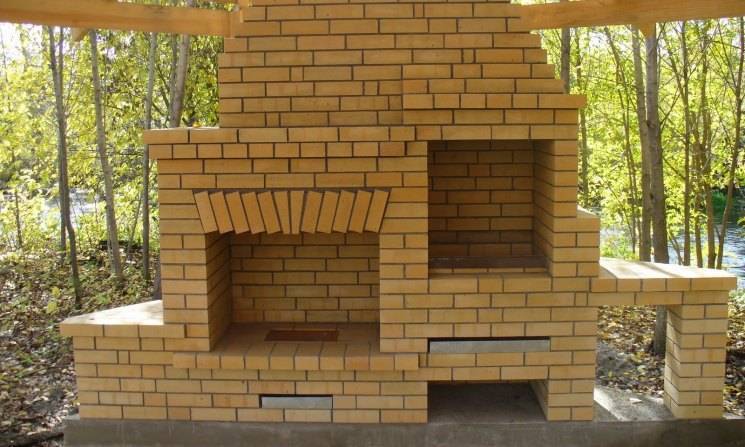

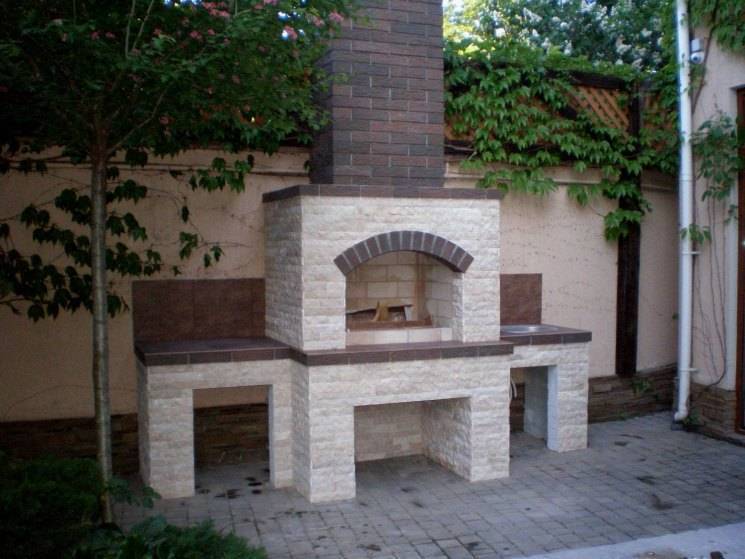

Вариант с дымоходом

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

• ниша для дров (под решетками);
• ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
• полноценная общая столешница;
• кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки

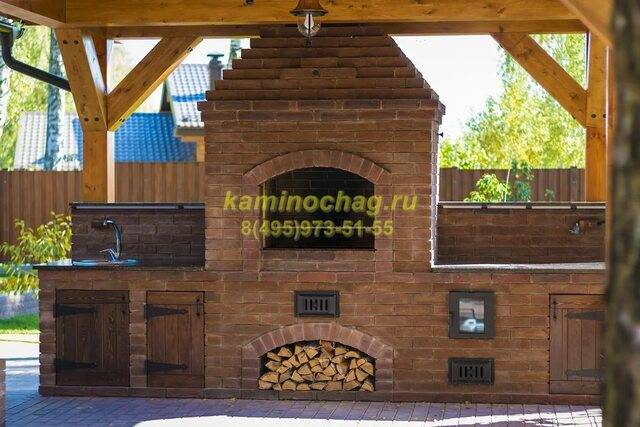

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

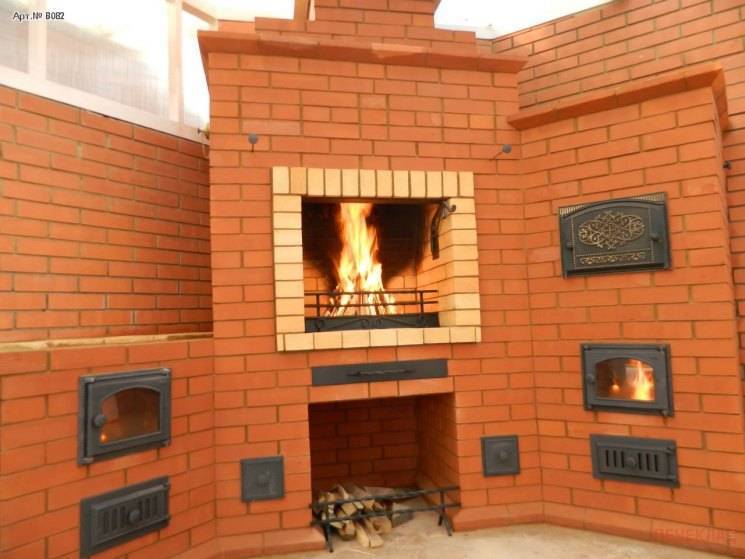

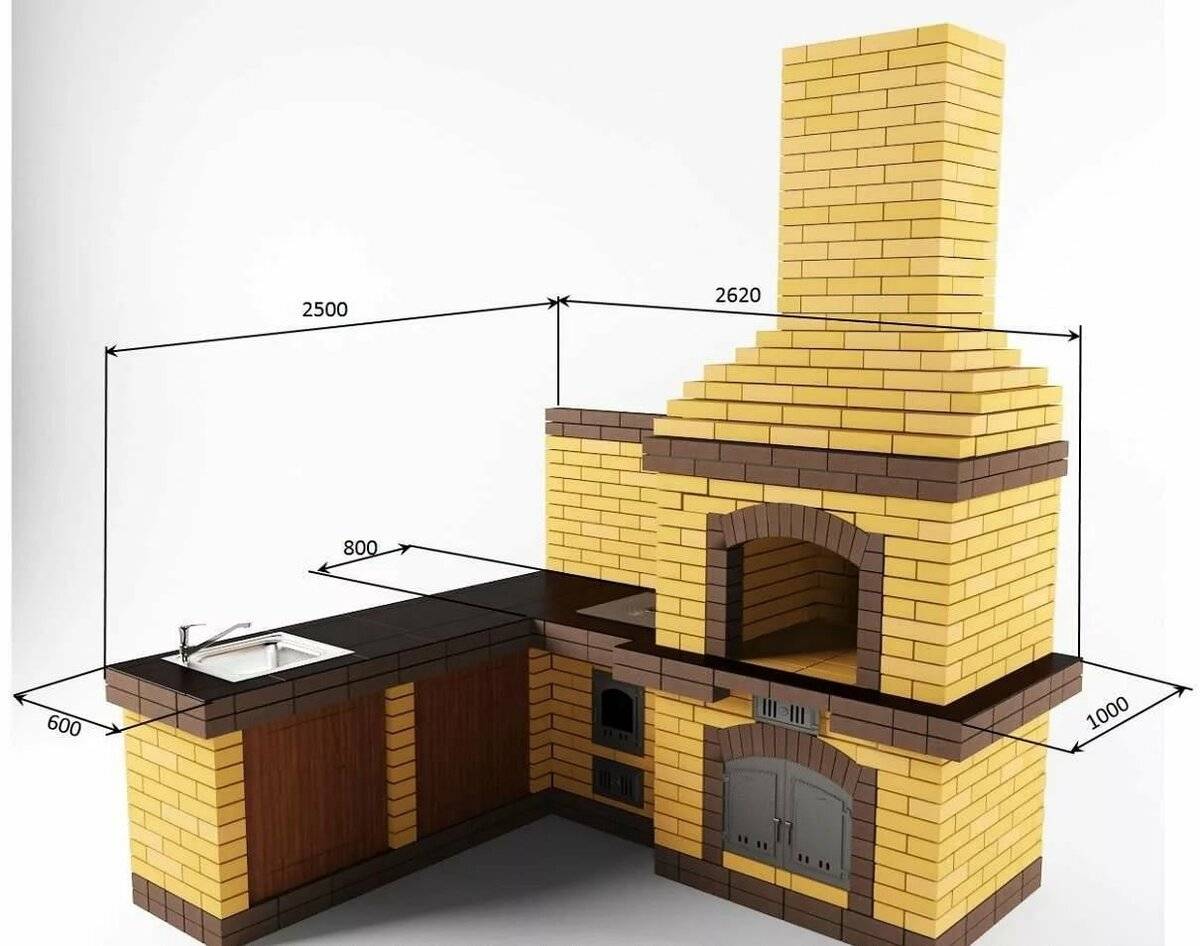

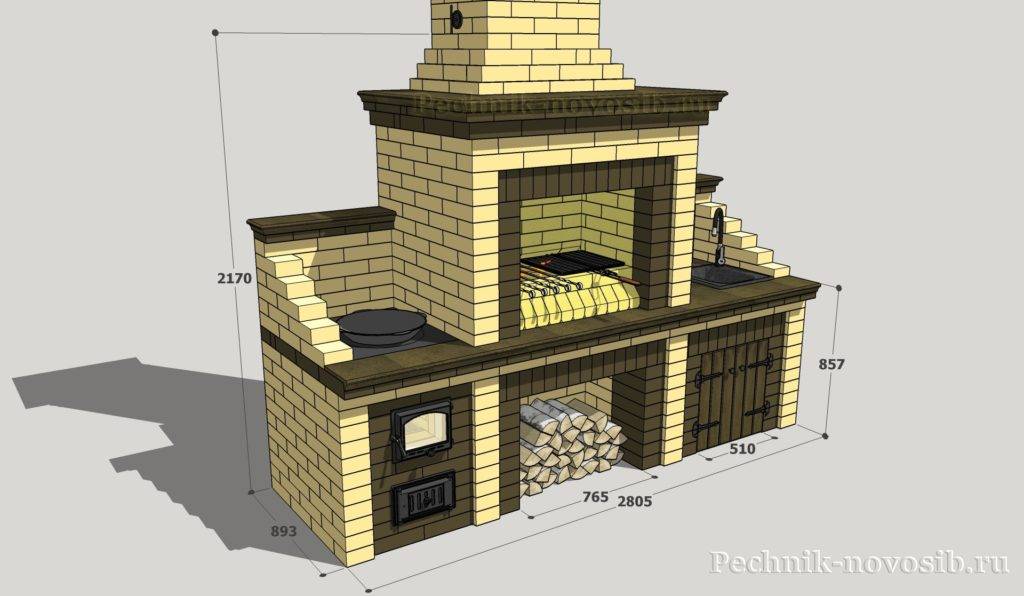

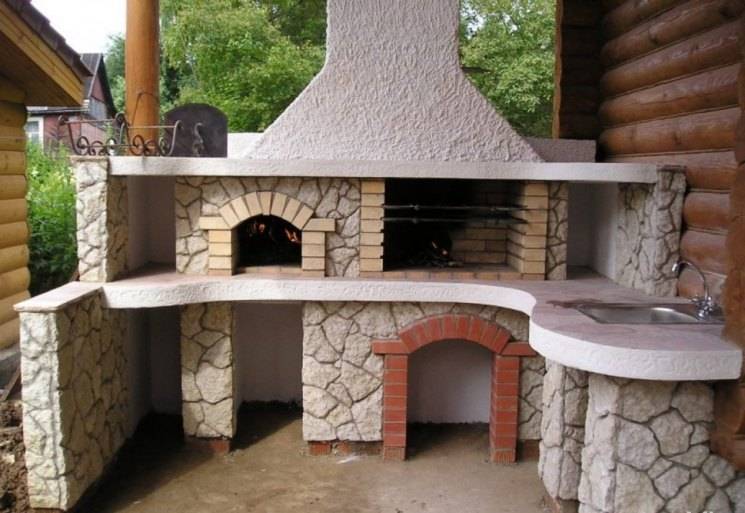

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

Раствор для кладки мангала

Из-за различных свойств кирпичей и их разной области применения в мангалах, необходимо использовать различные составы раствора для их скрепления. Выбор состава определяется характеристиками кирпичей и его способностью выдерживать определенную температуру.

Цементный раствор. Обычным раствором из цемента скрепляют внешний каркас стен, часть трубы и другие элементы мангала, которые возводятся первыми. Для приготовления такого раствора необходимо смешать песок и цемент в пропорции 3:1.

Глиняно-песчаный раствор. Чтобы обеспечить сохранение свойств при высоких температурах, необходимо использовать смесь для топки, дымосборника и мангала. Для этой смеси используется красная глина и просеянный песок в пропорции 1:2.

Шамотный раствор. Эта смесь может выдерживать температуру до 1700°С, не трескается и имеет высокую вязкость. Шамотный раствор делает работу проще, так как его нужно только развести в нужном количестве воды.

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет

Рекомендуем обратить внимание на следующие моменты:

Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри. Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше. Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне. Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д. Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.Разные системы отопления Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь

Выступов в таком случае не надо.Готовый мангал, который вставляется в печь Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу

Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам

Оба случаи крайне неудобны

Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Где стоит расположить барбекю

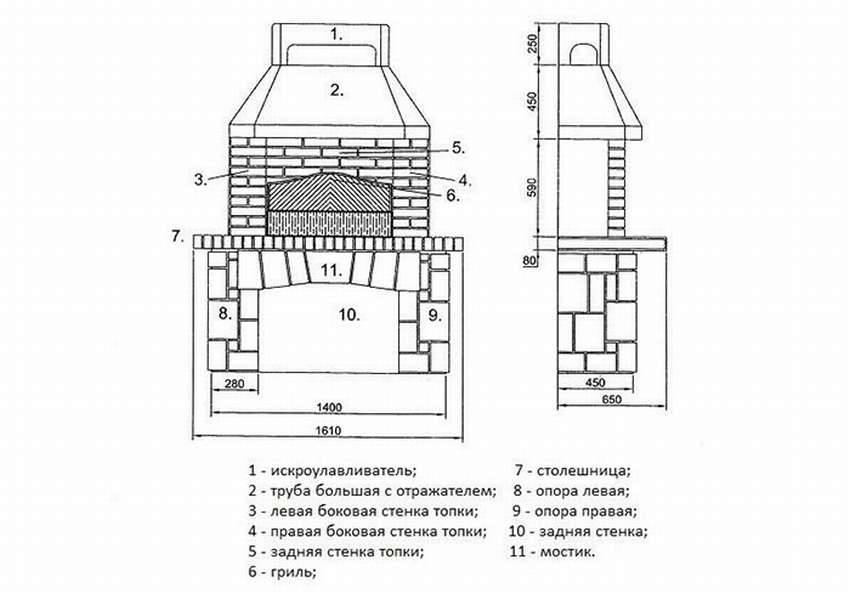

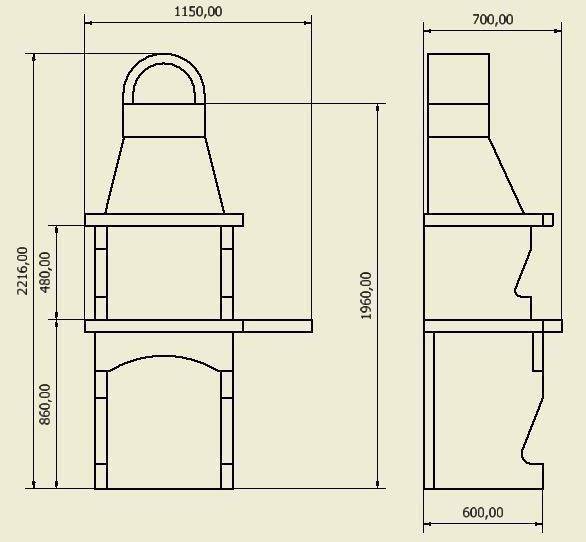

Если Вы посмотрите чертеж барбекю, то наверняка заметите, что он обычно предполагает и местонахождение на участке сразу. В идеале установить его желательно либо на террасу, либо в беседку.

В таком случае вы сможете находиться в непосредственной близости от него в не зависимости от того, какая погода будет на улице, что особенно актуально становится летом, когда встречи с друзьями становятся такими же частыми, как и дожди на улице.

В том случае, если двор преимущественно покрыт, например, красным кирпичом, то лучше всего и печь установить на пьедестал из аналогичного материала.

Ещё на этапе проработки ландшафтного дизайна стоит позаботиться о том, какой выбрать кирпич для барбекю и, где вообще будет установлена печь.

В идеале мангальная зона всегда несколько удалена от дома, деревьев, заборов, и вообще от всех конструкций, которые легко воспламеняются.

Важной деталью является хорошая подсветка печи, поскольку большинство пикников обычно затягиваются до вечера, когда на улице уже темно

Функционал

Перед проектированием обратите внимание на функционал и дополнительных конструкциях

Функциональность барбекю из кирпича разнообразна, так как в нее могут входить:

• варочная панель;
• духовка;
• коптильня;
• казан;
• гриль и др.

К дополнительным сооружениям относятся:

• отвод дыма (дымоход, труба, вытяжка);
• место для хранения дополнительных материалов;
• если барбекю находится не рядом с кухней, то необходима столешница с мойкой для удобства;
• укрытие в виде навеса от погодных условий.

Каким должен быть мангал

Мангал представляет собой конструкцию, в одной части которой разводят огонь, а в другой — располагают решетку гриль или шампуры с мясом. Вот каким он должен быть:

• жаропрочным — изготовленных из кирпичей, которые не разрушается от длительного воздействия огня;
• иметь правильные габариты — между жаровней и мясом должно быть достаточно места, чтобы оно не сгорело, но при этом не слишком много, чтобы жар от углей позволил ему приготовиться;
• безопасным — конструкция должна быть такой, чтобы в процессе приготовления нельзя было обжечься и чтобы огонь не смог разойтись;
• расположенным в правильном месте — далеко от клумб, мест содержания животных и детских площадок, чтобы никто не пострадал от жара;
• эстетичным — чтобы он вписывался в ландшафт участка и не портил вид во дворе или в зоне отдыха.

Кирпичный мангал

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
2. Застилают пару слоев рубероида.
3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

• Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
• Каким будет сооружаться изделие: стационарным или разборным.
• Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

• Соорудить ее раздвижную из двух половинок.
• Сделать с одной половинки. В таком случае она будет откидная.
• Съёмную.
• Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

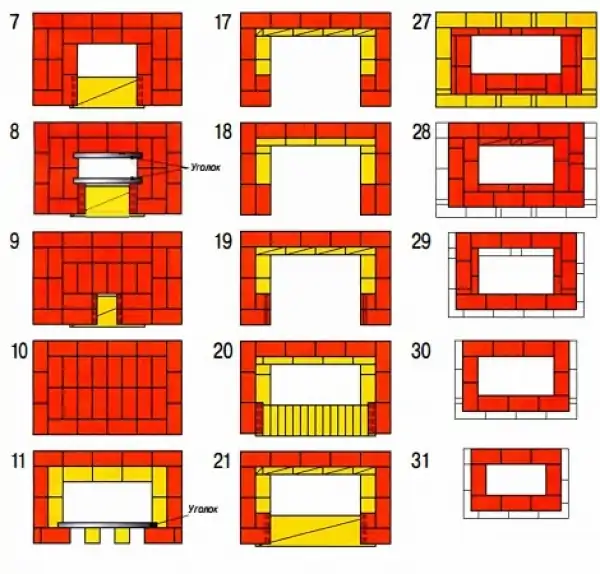

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из
целого кирпича (край выложен обрезанным кирпичем).

Лещадка – это специальный тонкий кирпич, в примере
используется шамотный кирпич разрезанный напополам

Кладка барбекю – порядовка – первый и второй ряд

3-й ряд

Кладка барбекю – порядовка – третий ряд

4-й ряд

Кладка барбекю – порядовка – четвертый ряд

5-й ряд

Кладка барбекю – порядовка – пятый ряд

6-й ряд

7-й ряд

Порядовка барбекю – седьмой ряд

8-й ряд

Порядовка барбекю – восьмой ряд

9-й ряд

Порядовка барбекю – девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по
которому будет выкладываться свод из кирпича.

Делаем кружало

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся
доски для изготовления кружала длиной 71 см. Существуют формулы для расчета
радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям
оставляется по 2 см

Цифры могут быть разными, важно, чтобы наивысшая точка
окружности была не меньше 1/8 от ширины печного проема

К доске прикладывается правило или ровная планка (задача
таким образом имитировать продолжение оси). В результате имеем 3 точки.
Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем
кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки
соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится
разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце
вставляется замковый кирпич.

Сборка арокКладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с
клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по
высоте.

Разметка высоты кирпичей

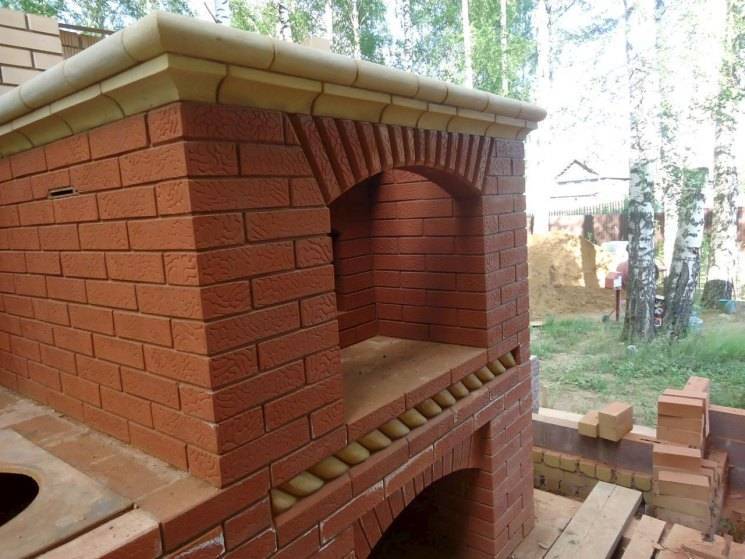

Готовые своды (печные арки)

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка
выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Раскладка уголка

Раскладка уголка

Закладка кирпича

Закладка кирпича

Внешняя верстка (укладка контура)

Порядовка барбекю – внешняя верстка (укладка контура)

Первый ряд столешницы

Первый ряд столешницы

Готовая столешница с демонтированными кружалами

Порядовка барбекю – столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема
перевязки, это применимо только для пристенных барбекю, для отдельностоящих
делается более сложная)

Порядовка барбекю – первый ряд топки

Установка поддона

Порядовка барбекю – поддон

Узел соединения кирпичей в первом ряду топки

Узел соединения кирпичей в первом ряду топки

14-й ряд

Порядовка барбекю – 14-й ряд

15-й ряд

Порядовка барбекю – 15-й ряд

16-й ряд

Порядовка барбекю – 16-й ряд

На этом этапе делаются пропилы, которые будут служить
направляющими для рамки. Рамка будет использоваться для укладки сетки или
шампуров.

17-й ряд

Кладка барбекю из кирпича – 17-й ряд

18-й ряд

Кладка барбекю из кирпича – 18-й ряд

19-й ряд

Кладка барбекю из кирпича – 19-й ряд

20-й ряд

Кладка барбекю из кирпича – 20-й ряд

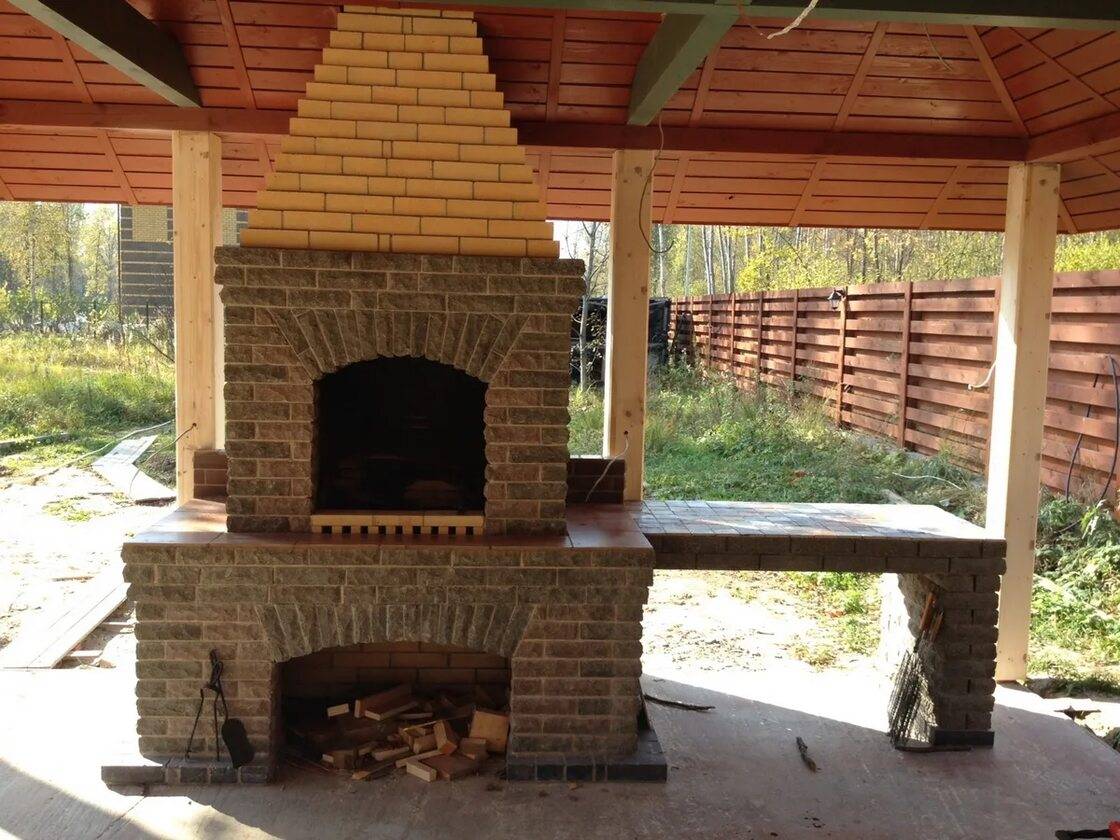

Готовое барбекю из кирпича

Готовое барбекю из кирпича

Заключение

Естественно, выше показана работа профессионального печника,
тем не менее, при желании можно достичь аналогичного результат. Надеемся, это
руководство поможет вам построить барбекю из кирпича, не прибегая к наемному
труду.

Главные различия печи барбекю и мангала

Всем, кто хотя бы раз в жизни готовил продукты на мангале, известно, что жар поступает только снизу. До верхнего слоя инфракрасные излучения от тлеющего угля не поступают, поэтому овощи, мясо постоянно приходится переворачивать.

В печи барбекю процесс приготовления происходит намного проще и не требует постоянного вмешательства человека. Равномерная обжарка обеспечивается благодаря тому, что решетка устанавливается на 20-25 см ниже высоты боковых стенок жаровни. Это небольшое расстояние обеспечивает создание над блюдом тёплой воздушно-дымовой подушки, придающей готовой пищи едва уловимый подкопченный запах.

Ещё одна отличительная черта печи от мангала – наличие поддона для угля. Изготавливается поддон без отверстий. Так лучше обеспечивается тяга. Древесный уголь в печи не горит, а тлеет. Процесс приготовления происходит равномерно за счёт отражающегося от печных стенок тепла. Блюдо прогревается одновременно со всех боков и доходит до готовности постепенно.

Отличия мангала от печи сказываются на вкусовых качествах блюд. Однажды попробовав шашлык, приготовленный в печи барбекю, люди сразу же чувствуют разницу, и появляется желание стать обладателем садовой печи.

Среди большого разнообразия печных сооружений из камня каждый может выбрать подходящую для своего приусадебного участка конструкцию.

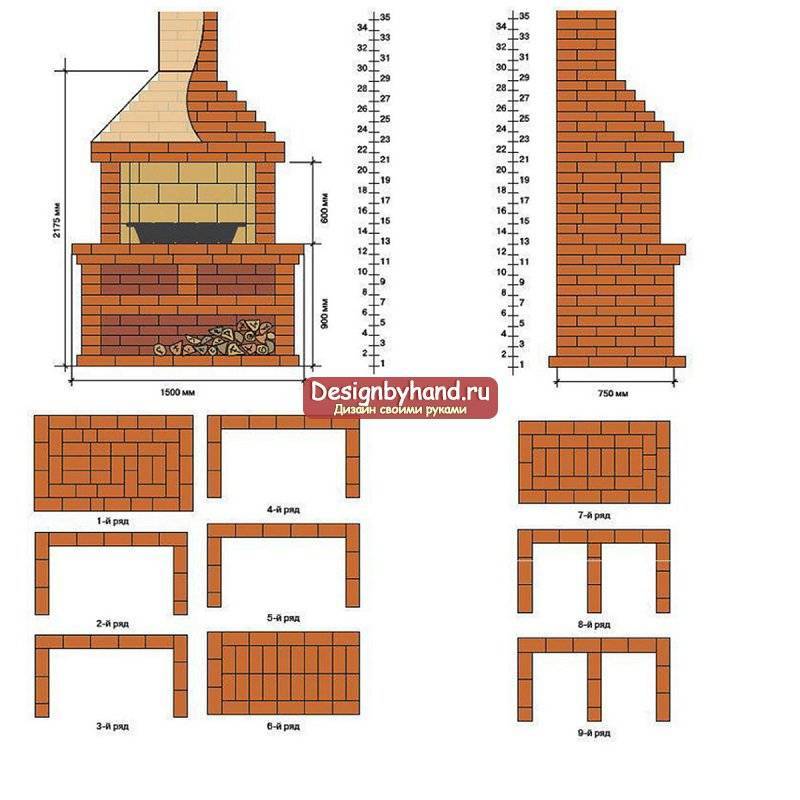

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

Идеальное место на участке для возведения угловой барбекю из кирпича

Лучше всего дополнить летнюю кухню или беседку угловой барбекю печью — так место приготовления пищи будет защищено от порывов ветра и неожиданных осадков. Но сооружать дополнительное строение не обязательно — можно обустроить площадку для установки барбекю под открытым небом. Её минимальный размер — 2*3 м.

На каждом участке есть место, где владельцы отдыхают от разных дел. Эта территория делится на зону для отдыха со столом, лавками, качелей или гамаком и рабочую — в которой будет готовиться вкуснейшая пища. В этой части чаще всего размещают угловую печь барбекю.

Желательно дополнить такую зону отдыха умывальником и беседкой.

Угловая барбекю станет оптимальным вариантом для небольшого участка, в одном из углов которого заливается фундамент будущей печи.

Благодаря выбранной схеме можно сэкономить зону для отдыха или увеличить пространство для установки дополнительных атрибутов.

Красивым дополнением к угловой барбекю печи станет выкладка рабочей зоны тротуарной плиткой и создание дорожки к этой зоне из брусчатки или камня. Помните, если этого не сделать, летом на её потенциальном месте всё равно появится дорожка, но из вытоптанной травы.

Желательно приобрести красивые уличные фонари для комфортного отдыха в вечернее и ночное время.

Что такое мангал и почему именно из кирпича?

Это слово пришло к нам с Ближнего Востока, от тюркских народов. В обиходе кочевых и условно оседлых народностей мангал – это металлическая переносная жаровня для приготовления еды (не путать с жаровней для обогрева шатра или дома). Обычно мангалы имели ручки для переноски, полусферическую крышку и ножки. Традиционно они изготавливались из меди в виде большой чаши.

В современном понимании термин представляет собой любое приспособление для получения углей из дров и жарки мяса (а также рыбы, птицы, овощей и прочего). Мангалы бывают:

• Простые (стенки с опорой для решеток) и сложные, с несколькими очагами, столешницей, подводом водопровода и другими элементами;
• переносные (разборные, складные, неразборные) и стационарные;
• металлические, кирпичные, каменные;
• с одной или несколькими решетками;
• с получением жара от дров, угля, газа, электричества;
• длительного использования, одноразовые и условно многоразовые (обычно из тонкого, быстро прогорающего металлического листа).

Разбирать конструктивные особенности всех видов мы сейчас не будем, поговорим о наиболее популярном и удобном в использовании кирпичном самодельном мангале на капитальном основании.

Почему именно кирпич? Этот материал несложно найти – купить, использовать оставшийся от строительства, даже приспособить к делу ломаные кирпичи. Он удобен в работе, легко укладывается в ровные стены, дает достаточно прочную опору для решеток жаровни, нетребователен в эксплуатации.

200 разных идей кирпичных мангалов с фото

Мангалы для загородного дома или дачи сильно отличаются от переносных или быстровозводимых конструкций. Один из главных плюсов – это возможность хранить все приспособления в одном месте и они не будут мешать в гараже или в доме.

Ещё один немаловажный плюс – равномерное распределение жара по всей части мангала. Благодаря этому плюсу блюда получаться более сочными и насыщенными.

Плюс в том, что мангалы из кирпича бывают закрытыми, с отдельной коптильней и плитой для казана. Это сокращает время на приготовления сразу нескольких блюд.

Простые варианты барбекюшницы из кирпича

Чуть сложнее, но тоже реально сделать самостоятельно

Вариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно).

Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея

Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.

Сам процесс возведения не очень легкий, ведь надо сделать так, чтобы коптильня не теряла тепло, и можно было одновременно пользоваться грилем. Поэтому отсеки для заброски угля делаются с двух сторон, чтобы тепло быстро не уходило и распределялось равномерно. Сверху ставится решетка и крепится к кирпичам для устойчивости.

После того, как цементный раствор в сделанном Вами фундаменте окончательно застыл, рекомендуем провести примерку кирпичей. Для этого нужно сделать выкладку первого ряда кирпичей на сухой поверхности фундамента, то есть без использования цементного раствора.

Также полезно будет обвести и зафиксировать границы получившейся конструкции, чтобы в дальнейшем ориентироваться по ним. На данном этапе Вы сможете провести примерный подсчет материала, который будете использовать на ряд, то есть количество целых кирпичей и половинок, а также внести корректировки в общую площадь мангала.

Выкладывайте кирпичи, ориентируясь на линию, зафиксированную при примерке. Делайте выкладку не спеша, тщательно заливайте раствор между кирпичами и пристукивайте сверху резиновым молотком. Тщательно удаляйте излишки цементной смеси, чтобы готовое строение выглядело привлекательно и эстетично.

Второй и последующие ряды кирпичей выкладывайте в соответствии с шахматным порядком, то есть сдвигаясь на половинку кирпича в сторону. Каждый ряд должен иметь начало в углу. Этот угол укрепляется с помощью металлической проволоки, чтобы упрочить конструкцию.

Не забываем также о том, что периодически необходимо проверять плоскость с помощью уровня и отвеса. Дабыизбежать перекоса строения. Не забываем оставить место под печь в точном соответствии с выбранным Вами чертежом.

Следует помнить, что под воздействием высоких температур, металлу свойственно расширяться. Поэтому следует предусмотреть небольшой зазор, который можно проложить асбестовым шнуром.

Для того чтобы надежно фиксировать углы основания мангала, можно применять металлические уголки или арматурные стрежни. Надежнее и удобнее использовать первый вариант, это позволит избежать в дальнейшем шаткости конструкции.

Также не забываем оставлять промежутки в боковой кладке кирпичей. Эти промежутки заполнять цементным раствором не нужно. Вы собираетесь разжигать внутри мангала огонь, а сделать это без регулярно поступающего кислорода просто невозможно.

После того, как Вы закончите со строительством основной части, можно сделать столешницу для удобной подготовки, разделки и дальнейшего хранения продуктов. Также будет к месту и раковина. Установить рядом беседку или, возможно, большой деревянный стол и скамьи.

Изготовленный самостоятельно мангал будет не только местом приготовления вкусных и свежих блюд, но также поводом для гордости мужчины за отлично проделанную работу своими руками.

Схема кладки мангала с печкой

1. Выложить первые два сплошных ряда кирпичами в форме прямоугольника или по той форме, которая предусмотрена в планировке. Не забывая выравнивать углы, и удалять лишний раствор, чтобы не портить внешний вид жаровни. Для того, чтобы ряды вышли ровными, используйте отвес.
2. На третий уровень установить зольную дверцу плиты.
3. Четвертый так же выкладывается сплошным.
4. В пятом ряду зольную дверцу плиты перекрыть замком и установить колосники.
5. В шестом кирпичи выложить без пропусков.
6. В седьмом можно уже устанавливать дверцу для топки.
7. В восьмом и девятом кирпичи следует класть сплошным слоем.
8. С десятого уровня обычно уже начинают постройку печного дымохода.
9. В одиннадцатом перекрыть проем дверки для топки.
10. В двенадцатом уже делать варочную плиту и очаг.
11. С четырнадцатого ряда переходить к постройке канала дымохода и сооружать боковые стенки жаровни и заднюю стенку.
12. С двадцать первого по двадцать третий создается полукруглое перекрытие очага. Здесь для придания кирпичу правильной формы, его придется распиливать болгаркой.
13. С двадцать четвертого по тридцать первый кирпичи надо выкладывать сплошным слоем.
14. Где-то на двадцать шестом ряду вывести дымовой канал.
15. Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно выкладывается из тех же материалов, из которых строилась и печь.

Для большего комфорта использования мангала, следует учитывать некоторые нюансы ее строительства. Например, рассчитывая ширину жаровни, нужно учитывать длину шампуров.

ОСОБЕННОСТИ! При нагревании металл имеет свойство расширяться, поэтому не забывайте оставлять небольшой зазор при установке металлической дверцы. Высота печи должна соответствовать вашему росту для большего удобства при работе с ней.

Простая печь барбекю для беседки с разделочным столом

Проекты таких конструкций представлены в большом количестве в открытом доступе. В предложенном варианте стенки однослойные (в отличие от предыдущей модели) и выполняются из обычного пустотелого кирпича.

Подготовка и разметка основания выполняются как обычно. Для разметки габаритов можно использовать ту решетку (решетки) и плиту столешницы, которые будут задействованы впоследствии. Кирпич при необходимости режется.

Обратите внимание: обрезанный пустотелый кирпич располагают в кладке так, чтобы пустоты были обращены к соседнему блоку, а не наружу!

После разметки первый слой раствора укладывают на подготовленное основание и монтируют первый ряд кладки.

Края тщательно выравниваются по уровню.

Чтобы усилить стыки перпендикулярных стенок, в первый ряд монтируют закладные из арматурной проволоки.

Кладку каждого следующего ряда начинают от углов.

На уровне, удобном для установки решетки, часть кирпичей в кладке разворачивают перпендикулярно общей линии. Так же монтируют кирпичи верхнего ряда на боковых стенках.

Столешницу выполняют из крупной тротуарной плитки или другого подходящего материала.

Если со схемой укладки кирпичей все же возникают вопросы, можно использовать вот такую порядовку.
