Организация системы автономного водоснабжения частного дома и дачи своими руками

Разновидности септиков

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

• бетонные кольца, смонтированные на дренажную площадку;
• выгребная яма из кирпичей;
• цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

1. вывод труб из дома в резервуар,
2. монтаж септика,
3. устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

• анаэробных, растущих без кислорода;
• аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Биоканализация своими руками

Септики с аэрационной системой

Основными функциями аэратора являются:

• снабжение септика кислородом;
• защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

• долговечный канализационный насос;
• воздухонагреватель;
• удлинитель для труб;
• рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

• усвоение удобрений и получение питательных веществ для микроорганизмов;
• бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.

Преимущества водоснабжения автономного типа

Монтаж автономного водоснабжения при обустройстве коммуникаций дома имеет ряд весомых преимуществ. Рассмотрим их более детально:

1. Благодаря наличию насоса при автономном водоснабжении давление воды в системе всегда будет оптимальным. Это обстоятельство особенно актуально для домов, которые имеют несколько этажей.
2. Вода всегда будет в наличии, причем в необходимом количестве. В случае перебоев с электроэнергией или неисправностью насоса, благодаря установке накопительного бака проблема отсутствия воды не возникнет.
3. Качество получаемой воды будет на достаточном уровне. В отличие от централизованной системы, где в эксплуатации используются старые и поврежденные коррозией металлические трубы, современные шланги автономной системы обеспечат поступление воды хорошего качества.

Как обеспечить давление и напор в трубопроводе

Давление в системе – очень важная часть водопровода. Без этого водяной столб не поднимется. Чтобы давление всегда сохранялось на уровне 2–3 кг, стоит позаботиться об установке расширительного бака и автоматического клапана для его сброса.

Когда открывается кран в смесителе, жидкость начинает поступать из расширительного бака соответственно давление в трубе падает и клапан срабатывает на включение насоса, так вода поступает без задержки прямо в систему. Этот процесс абсолютно автономен и автоматичен.

Совет: при круглогодичном использовании водоснабжения ее нужно несколько раз в году подвергать проверке. В начале и в конце зимнего сезона следует полностью проверить видимые стыки трубопровода и опрессовать систему. Именно опрессовка трубы перед холодами позволит избежать проблем с утечкой воды и не допустить аварийной ситуации.

Где поставить станцию

Выбор местонахождения станции автономного водоснабжения, зависит от её вида, типа насоса, сезонности эксплуатации.

Если вы пользуетесь системой только летом, на зиму консервируя оборудование и продувая трубы, то прокладка трубопровода может быть поверхностной или мелкозаглубленной. Главное, чтобы поверхностный насос был надежно защищен от атмосферных осадков и механических повреждений. Этого требует инструкция по эксплуатации и здравый расчет на продолжительную работу агрегата.

Дачную насосную станцию можно установить в любом хозяйственном помещении

Если же у вас загородный дом с круглогодичным проживанием, оборудование нуждается ещё и в защите от морозов. Поэтому, его устанавливают в отапливаемом помещении (подвале, хозблоке) или в утепленном кессоне над скважиной. А трубы от источника к дому прокладывают ниже уровня промерзания грунта.

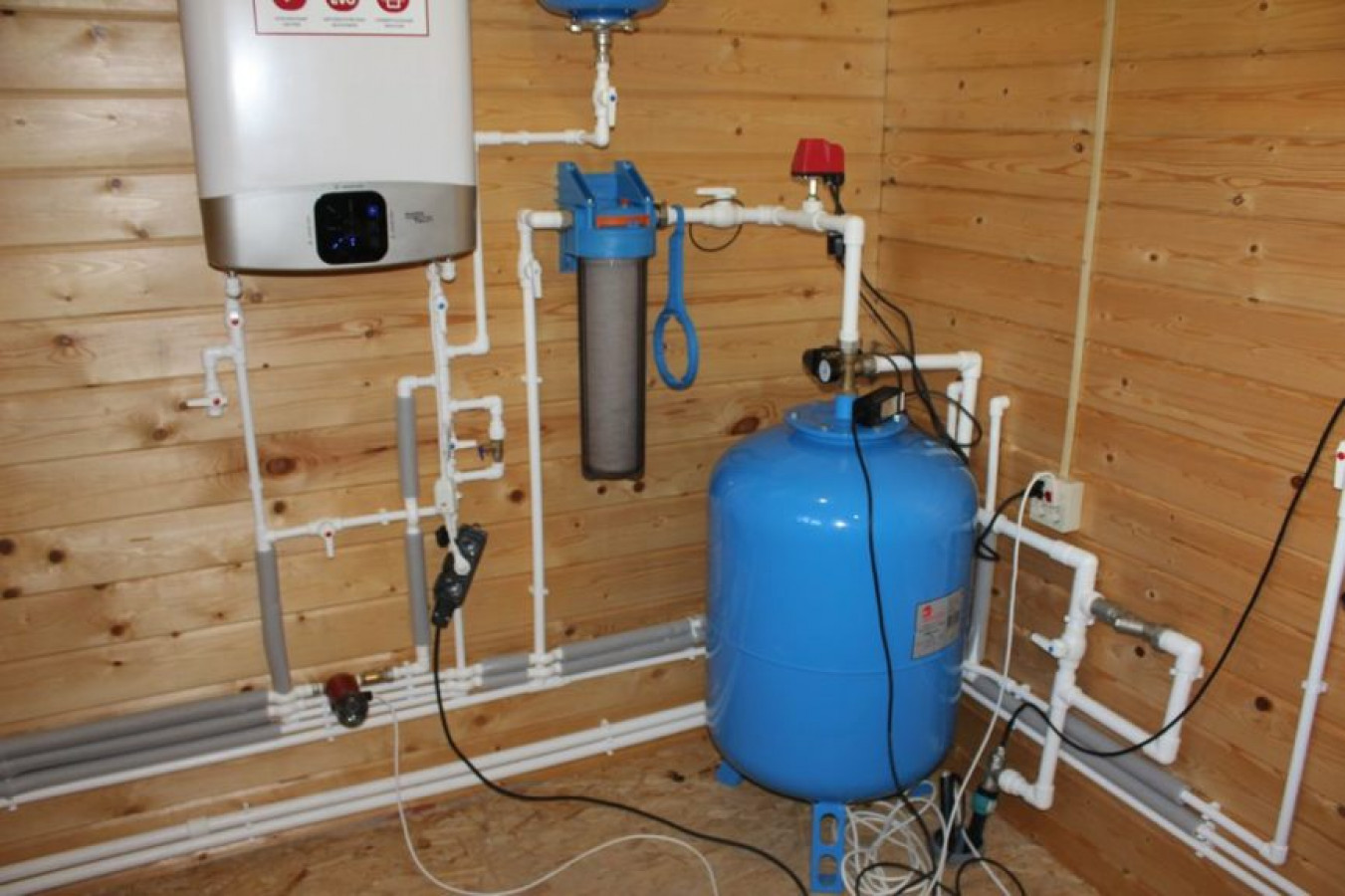

Станция в доме, в помещении бойлерной

Все сказанное относится и к системам с погружными насосами, за исключением того, что от атмосферных осадков их прятать не нужно – они работают, будучи погруженными в воду. Там же их можно оставлять и на зиму, если вода в источнике находится на достаточной глубине и не замерзает.

Но для удобства обслуживания и нормальной работы автоматики, все остальные элементы должны находиться в сухом и теплом месте. Чаще всего это кессон, устроенный прямо над оголовком скважины.

Но нередко скважину бурят прямо в доме, на этапе его возведения. Подобный вариант был показан выше. Это очень облегчает эксплуатацию станции, не требуя строительства для неё отдельных утепленных укрытий. Но усложняет обслуживание и ремонт самой скважины.

Подводка воды к дому и монтаж наружной водопроводной сети

Начало прокладки наружного водопровода предусматривает, что у застройщика уже имеется источник водоснабжения, комплект необходимого оборудования и материалов и схема устройства линии подачи от скважины до ввода в здание.

Кессонный колодец обеспечивает доступ и защите насосного оборудования, обеспечивающего подачу воды по магистрали в дом.

Колодец и пластиковый кессон: порядок монтажа

Для размещения насосного оборудования и защиты оголовка скважины от климатических и атмосферных воздействий источник водоснабжения нужно оборудовать смотровым колодцем или кессонной камерой. Можно построить резервуар из сборных ж/б элементов или купить .

Последовательность выполнения работ:

• • 1. Подготовить котлован для выбранной конструкции.
    2. Основание уплотнить щебеночно-песчаной смесью.
    3. Установить опалубку, уложить арматурные сетки и залить бетоном дно резервуара.
    4. На подготовленную площадку установить сборный колодец или пластиковую емкость.
    5. Сделать гидроизоляцию стен, если монтируется железобетонный резервуар, или утеплить сооружение, если устанавливается пластиковый кессон.
    6. Выполнить обратную засыпку грунта в пазухи котлована.
    7. Выпускной патрубок перекачивающей установки соединить с подающей магистралью.
    8. Подключить электропитание.

Выбор насоса

Мощность насоса напрямую зависит от количества проживающих жильцов в конкретном строении.

Для выбора скважинного насоса необходима следующая информация:

• • • глубина бурового колодца;
    • диаметр выработки;
    • статический уровень и динамический уровень воды в скважине;
    • дебит скважины;
    • расстояние от источника до ввода в здание;
    • высота дома (этажность);
    • характеристики местной электросети.

Основные данные можно взять из .

Стандартные насосы рассчитаны на установку в скважинах диаметром 74 и 100 мм. Расстояние до поверхности земли равно глубине погружения агрегата. Верхний уровень водозабора можно посчитать, перемножив число этажей в доме на 3. По нормам требуемое давление в системе водоснабжения составляет 1,5-3, 0 атм. 1 атмосфера равна 10 м водяного столба.

На основании проведенных расчетов можно сделать вывод, что нужен агрегат производительностью 3,5 м³/ч, способный создать давление в системе до 3,0 атм и поднять воду на высоту до 100 м.

Прокладка труб наружного водопровода

При прокладке магистрали водопровода учитывается как уровень промерзания грунта, так и уровень грунтовых вод.

Для прокладки подающей магистрали к жилому зданию в соответствии со схемой наружного водоснабжения нужно выполнить следующие работы:

• • • провести геодезическую выноску трассы на местность;
    • обозначить возможные точки пересечения линии с подземными коммуникациями;
    • подготовить песок, трубы, соединительные детали;
    • вырыть траншею;
    • смонтировать и уложить секции магистрали на подготовленное песчаное основание высотой 100 мм;
    • подключить напорную магистраль к вводному крану внутри здания;
    • засыпать яму и спланировать участок.

Дно траншеи должно располагаться на 40 см ниже уровня промерзания грунта, ширина траншеи должна быть на 50 см больше наружного диаметра используемых труб.

Децентрализованный источник поставки воды

Установка водопровода в частном доме начинается с любого источника, соответствующего санитарным нормам для забора воды. Колодец, скважина, озеро, река.

Самым удобным и общепринятым вариантом является колодец, поскольку при внезапном отключении электричества, а, следовательно, насоса для воды, воду все равно можно получить ручным способом. Колодец может играть дополнительную декоративную роль на участке.

Вторым по популярности является система с устройством водяной скважины непосредственно в подвале дома. Таким образом, отпадает необходимость в рытье траншей под трубы и возрастает напор воды, поскольку насосной станции нет необходимости прокачивать воду издалека, при этом провести водопровод можно прямо в частный дом.

Проблема данного метода в том, что скважина может заиливаться и ее необходимо прочищать примерно раз в 3-5 лет.

Возможности различных скважин могут отличаться по мощности, что зависит от насыщенности водоносного слоя. Стандартная ширина скважины около 10-15 см, что допускает использование погружного насоса для водоснабжения, но зачерпнуть воду из скважины невозможно.

Хитрые домовладельцы обычно дополняют скважину объемным водонапорным баком на 200-500 литров, что позволяет пережить отключение электричества.

Артезианские скважины мы не рассматриваем ввиду большой редкости данного типа источников.

Устройство артезианской скважины стоит довольно дорого, а разрешение на бурение артезианской скважины получить не очень просто, поскольку потребуется обосновать необходимость бурения именно артезианской скважины.

Кессон

Есть разные варианты устройства кессона: металлическая сварной короб или труба большого диаметра, колодезные бетонные кольца, кирпичная кладка, пластик.

Монолитный бетон по опалубке самый надежный, хотя и сложный. Он позволяет сделать конструкцию любой конфигурации и глубины. Можно даже вмонтировать в стенки скобы для спуска и подъема, предусмотреть место для накопительного бака и свободно разместить все необходимое оборудование.

При обустройстве кессона надо не только позаботиться о надежной защите от попадания осадков внутрь, необходимо сделать гидроизоляцию и утепление стенок. Яму можно вырыть с запасом по периметру, чтобы оставшийся зазор засыпать смесью песка и щебня — это защитит конструкцию, и как дренаж, и как средство от «выдавливания» при пучнистых грунтах.

Емкость и насосная станция

В качестве аккумулирующего резервуара используется пластиковый цилиндрический бак объемом 0,5 м3, сечением 640 мм и высотой 1840 мм, с толщиной стенки 5 мм.

Насосная станция состоит из:

1. Насоса JEX 500 с низкими показателями излучения шума, способный обеспечить давление в системе до 4 бар. При применении в квартире шумного агрегата может возникнуть конфликты с соседями, вплоть до судебных разбирательств.
2. Ресивера на 24 литра. Существенно снижает гидроудары на насос, возникающие в процессе разбора воды, а так же увеличивает ресурс двигателя.
3. Специального бронзового пяти конечного переходника, при помощи которого происходит коммутация всех компонентов станции.
4. Трубки с армирующей оплеткой, предназначенной для соединения насоса и мембранного бака.
5. Автоматического блока (реле давления) для работы насоса в определенном диапазоне давления.
6. Манометра. Этот прибор является не обязательной атрибутикой для станции, но на основании его показаний можно проконтролировать герметичность контура и настроить, в случаи необходимости, блок автоматики.

Насосная станция.

Высота потолка в помещении где установлена описываемая система водоснабжения – 2,5 м. Это расстояние позволяет установить станцию с габаритами 600 Х 400 Х 400 над накопителем. Для ее крепления используются кронштейны от кондиционеров, а в качестве вибрационной прокладки применяется резиновый шланг диаметром 32 мм и длинной 400 мм, разрезанный вдоль.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Кессон

Есть разные варианты устройства кессона: металлическая сварной короб или труба большого диаметра, колодезные бетонные кольца, кирпичная кладка, пластик.

Монолитный бетон по опалубке самый надежный, хотя и сложный. Он позволяет сделать конструкцию любой конфигурации и глубины. Можно даже вмонтировать в стенки скобы для спуска и подъема, предусмотреть место для накопительного бака и свободно разместить все необходимое оборудование.

При обустройстве кессона надо не только позаботиться о надежной защите от попадания осадков внутрь, необходимо сделать гидроизоляцию и утепление стенок. Яму можно вырыть с запасом по периметру, чтобы оставшийся зазор засыпать смесью песка и щебня — это защитит конструкцию, и как дренаж, и как средство от «выдавливания» при пучнистых грунтах.
