Как сделать электрощиток в гараже своими руками

Выбор кабеля

Для монтажа бытовой электропроводки используют медный кабель. Алюминиевый кабель уже практически не используется ввиду того, что он выдерживает меньшие нагрузки и обладает меньшей прочностью.

 Кабель выбирается в зависимости от планируемой нагрузки из расчёта 1 мм2

на каждые 10 Ампер тока.

Как правило, для освещения используется медный кабель сечением 1,5 мм2, а для розеток 2,5 мм2.

Кабель также бывает гибким и жестким, эта характеристика никак не влияет на его проводимость, поэтому выбирайте тот с которым вам удобнее работать.

Количество жил в кабеле определяется наличием заземления. Если вы монтируете электропроводку с заземлением, то вам понадобится трехжильный кабель, если же без заземления, то двухжильный.

Особенности установки оборудования без помощи специалистов

Как гласят правила установки электрооборудования, любой потребитель электроэнергии обязан подключать электроснабжение гаражного или любого другого здания через счетчик. С этой целью владельцы помещений решают монтировать электрощиток для гаража своими руками. А зная, в какой последовательности осуществлять монтаж, можно избежать распространенных ошибок.

Сначала необходимо выяснить, какое оборудование будет использоваться в помещении. Это необходимо для составления схемы электрощитка и дальнейшего подключения тех или иных компонентов: лампочек, сварки, системы вентиляции, бытовых приборов.

В обязательном порядке рассчитывается максимальная нагрузка на систему и учитывается использование приборов заземления, специальных автоматических выключателей. Также, в зависимости от типа питания сети, выбирается вводной автомат на 220 В или 380 В.

Розетки с заземлением могут использоваться для любых потребителей электроэнергии, кроме приборов с высокой мощностью — для них необходимы электрические автоматы. Подключение оборудования к внешней сети производится с использованием общего автомата.

При проектировании учитываются специальные потребители электроэнергии с необходимой мощностью, например, сварочный аппарат. Для него используется предохранитель минимум на 50А, а для ламп и розеток, предназначенных для приборов с небольшой мощностью, — предохранители на 16А.

Чтобы знать наверняка, какие предохранительные автоматы нужно устанавливать, можно ознакомиться с характеристиками приборов в инструкции. Также не стоит забывать о том, что в электрощиток для гаража устанавливается счетчик для ведения учета электроэнергии.

Подключение кабеля заземления — еще один важный момент. В гараже необходимо использовать систему TN, состоящую из прутков диаметром 15 мм, соединенных при помощи полосы из стали.

Корпус щитка может быть пластиковым или металлическим. Короба из металла устанавливаются внутри здания, а из пластика — чаще всего на улице. Сам ящик может быть открытого или закрытого типа. В гаражном помещении будет актуален второй вариант

При выборе щитка необходимо обратить внимание на его комплектацию. Как правило, она включает в себя крепежные детали, din-рейку, устройство для заземления и др

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Выбор автоматов

Автоматы выбираются в зависимости от предполагаемой нагрузки на каждую из линий. Чтобы рассчитать его номинал, нужно сложить максимальную мощность всех предполагаемых потребителей на линии в ватах и поделить на 220 Вольт, мы получим примерный ток. Также стоит предусмотреть некоторый запас по току, чтобы в момент пуска или включения не выбивало автоматы.

К примеру, у нас в линии освещения 20 ламп по 100 Ватт, значит нагрузка на линию освещения будет равняться 2000 Ватт или 2 КВт. Значит ток, протекающий в этой линии будет равен 2000/2200 = 9 Ампер. Автомат на 16 Ампер будет оптимальным.

Обычно для линий освещения используют автоматы на 10-16 Ампер, а для розеток на 25 Ампер.

Но в каждом конкретном случае нужно рассчитывать относительно планируемой нагрузки, слишком большой запас (больше чем в 2 раза) брать не стоит, это снижает надёжность защиты.

Почему накладной монтаж рациональнее

Организуя электросеть в квартире или коттедже, мы, не задумываясь, прокладываем кабель скрытым способом в поверхностях стен, по потолку или в полу. Потому что эстетично, безопасно и на десятилетия.

Другое дело гараж. Здесь намного чаще применяют накладной монтаж. И это главное отличие от домашней электропроводки. Почему в гараже лучше делать проводку наружным способом:

• проведение всех работ несоизмеримо проще и быстрее;
• удобнее в обслуживании и модернизации;
• высокая ремонтопригодность (при прокладывании проводов внутри стен при возникновении проблем придется их вскрывать);
• для металлических гаражей вообще единственно возможный вариант.

Потому сразу отметьте себе, что в работе не обойтись без:

кабель-каналов или труб (пластиковых жестких негорючих), с помощью которых получится надежно спрятать провода

Причем трубы проще монтировать, они жесткие, крепкие, со всех сторон закрытые — одни плюсы;
розеток и выключателей накладного монтажа (обратите внимание также на влагозащищенность, ищите не ниже IP44, а если предполагаете периодически мыть машину внутри помещения, то и все IP66 — такие представлены, например, у бренда Legrand в серии Plexo);
накладного же распределительного щитка (требования к нему мы подробно распишем ниже).

Тем не менее, часть автовладельцев предпочитают более основательный внутренний монтаж, когда кабель прокладывается по подготовленным штробам (глубиной до 20мм, шириной под размер кабеля). Для крепления проводов внутри проштробленных канавок применяются скобы, лучше металлические, но между ними и проводом кладется резиновая прокладка. Шаг между креплениями 0,4-0,6м при горизонтальном прокладывании и 0,3-0,4м при вертикальном. Применяют также алебастр, если кабель укладывается без рукава. Нужно выполнить этот массив работ до чистовой отделки. Вам понадобится:

• перфоратор или дрель,
• молоток, зубило, набор отверток, плоскогубцы,
• дюбеля, шурупы,
• рулетка.

Крайне желательно, чтобы рукоятки всех ручных инструментов были прорезинены. В противном случае (голый пластик) оберните их несколькими слоями изоленты. И в любом случае Вам пригодится строительный (малярный) карандаш — чтобы наметить линии электрических контуров «вживую».

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса. Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным

Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным. Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Подключение кабеля заземления

Электрощиток нужно делать только с эффективным заземлением гаража. Это второй вопрос по значимости, ведь если его не сделать, то возникает высокая вероятность в аварийной ситуации получить повреждение электрическим током. В основном электрощиток для гаража рекомендуют оснащать системой TN. Причем контур для заземления необходимо выполнять с помощью круглых прутиков, соединенных между собой стальной полоской. Такую процедуру необходимо выполнять только в том случае, если данного контура еще нет.

Есть 2 вида шкафов — это шкафчики закрытого и открытого типа. Гараж по своей сути — это помещение, в котором могут присутствовать различные пары, поэтому его квалифицируют как помещение, имеющее повышенную опасность. Поэтому для щитка лучше использовать закрытые виды шкафчиков, чтобы никакие вредные вещества не смогли проникнуть и вступить в реакцию с проводкой.

Как должен быть устроен электрощиток

После того как все подготовительные работы проведены, нужно определиться, как собрать электрощиток своими руками и какие инструменты для этого пригодятся.

Работа приборов защиты

Система защиты, смонтированная на электрощитке, состоит из двух обязательных приборов. Первый – это прибор или автомат отключения при возникновении короткого замыкания. Второй — устройство УЗО, оба прибора очень похожи по внешнему виду, и зачастую их путают и не понимают, зачем два одинаковых автомата.

На самом деле схема УЗО принципиально отличается от главного автоматического отсекателя, и рассчитана на отключение проводки только в тех случаях, когда ток утечки между двумя жилами кабеля достигает 5 тысячных ампер. Есть немало случаев, когда, стоя на влажном грунте, человек касается корпуса электрического прибора и получает удар из-за нарушения изоляции девайса. Чаще всего это происходит из-за микротрещинок на полихлорвиниловой изоляции кабеля, или при замокании проводки от конденсата, затекающей через кровлю гаража дождевой воды. Сто тысячных ампер считаются смертельными, исправный автомат УЗО должен срабатывать на пяти тысячных, но не способен отключить сеть при возникновении короткого замыкания.

Для этих целей используются дифференциальные устройства автоматического отключения питания при резком увеличении тока до определенного порога. Если у вас в гараже стоит мощное сварочное оборудование, то устанавливайте прибор на 25А. Больше нельзя, это может привести к возгоранию в гараже проводки и электрощитка. Для более мощных потребителей потребуется трехфазная сеть.

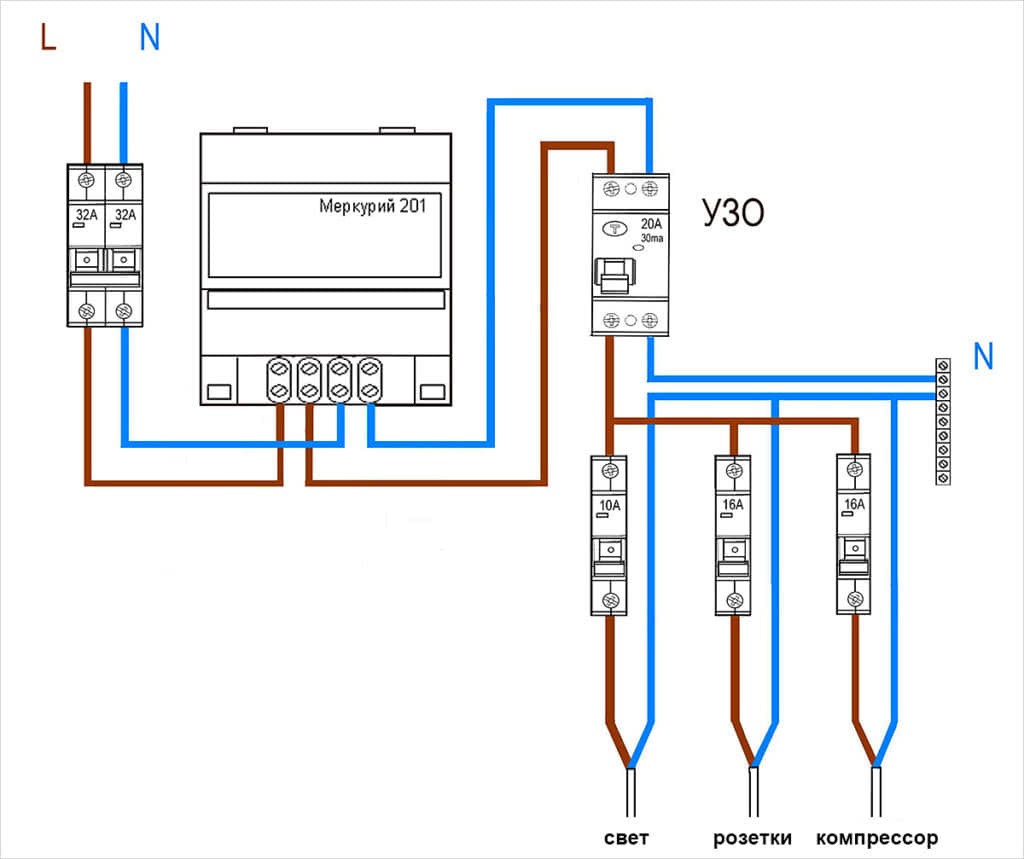

Порядок подключения приборов

В первую очередь организуется ввод кабеля в гараж. Для этих целей принято использовать провода СИП. При проходе сквозь стену провода должны быть уложены внутри металлической трубы. Далее приступают к сборке собственно электрощита:

1. Выбирается место размещения. Как правило, щитки вешают в непосредственной близости от ворот и точки ввода кабеля.
2. После закрепления щита на стене устанавливается электросчетчик.
3. Закрепляют общий автомат защиты от КЗ с максимальным током, равным току наиболее мощного из подключаемых потребителей.
4. Устанавливается УЗО.
5. Последовательно ставятся автоматы защиты на каждую линию электропроводки. Ток отсечки будет зависеть от расчетной нагрузки. Станкам необходимо 25А, электрическому ручному инструменту – 16А, на освещение можно установить автоматический выключатель на 6А.
6. Производится соединение всех установленных приборов с помощью провода необходимого сечения. Сечение выбирается с учетом предполагаемой нагрузки. Если электричество необходимо лишь для освещения, то вполне можно обойтись проводом сечением 1.5 кв.мм. При более серьезных нагрузках (электроинструменты, станки, сварка и т.п.), то будет необходим провод сечением 2.5-4 кв.мм.

В промышленно изготовленных электрощитках для монтажа нередко имеются DIN-рейки. С их помощью приборы размещаются наиболее плотно и аккуратно.

DIN-рейка для электрощитка

Модульные электроустановочные изделия крепятся на DIN-рейке следующим образом:

• верхним крепежом устройство подвешивается на рейке;
• если необходимо, модуль сдвигается на свое место;
• нижний фиксатор на устройстве оттягивается плоской отверткой и зацепляется за нижний бортик DIN-рейки.
• нижний фиксатор возвращается на место, закрепляя всю конструкцию. Если фиксатор оснащен пружинкой, то эта операция происходит автоматически. В противном случае потребуется нажатие на этот фиксатор.

Чтобы полностью исключить вероятность соскальзывания приборов со своих мест, можно воспользоваться специальными фиксаторами или пассатижами подогнуть концы рейки.

Модульные электроустановочные изделия крепятся на DIN-рейке

Провода заземления закрепляются на специальной колодке. Крепеж производится винтами, фиксирующими провода в отверстиях колодки.

Если для коммутации применяется провода одного цвета, то желательно на концы каждого из них намотать слой цветной изоленты. Это избавит от путаницы с фазой и нолем.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Принцип работы УЗО

Для того, чтобы правильно выбрать УЗО, вначале желательно ознакомиться с принципом его действия и устройством.

Так, если рассматривать конструкцию простейшего однофазного УЗО, которые чаще всего применяются в жилом секторе, то следует отметить, что в состав прибора входят следующие комплектующие:

• Ферритовый тороидальный сердечник;
• Первичная катушка из медного проводника заданного сечения (для однофазных УЗО используется 2 штуки). Необходима для создания в тороидальном трансформаторе магнитного поля, за счет прохождения тока нагрузки через прибор.
• Вторичная катушка для цепей управления. Используется в качестве создания сигнала для работы электронных органов управления;
• Исполнительный механизм. Управляет (замыкает/размыкает) силовыми контактами, которые отвечают за подачу напряжения;
• Группа силовых контактов;
• Токовый усилитель;
• Тестовая кнопка. Необходима для периодической проверки УЗО на работоспособность;
• Корпусная часть.

Ну а для того чтобы понять алгоритм работы прибора, желательно рассмотреть принцип действия УЗО на определенном примере.

Так, допустим, если через фазный проводник УЗО протекает ток определенной величины, то соответственно, выполнив работу, ток аналогичного уровня должен протечь и по нулевой шине. В ситуации, когда разница между фазным и нулевым током не существенна (стандартный режим работы оборудования), то прибор функционирует в обычном режиме. Если же разница токовых значений достигает критического уровня, то электронная схема УЗО дает сигнал на размыкание группы силовых контактов и объект обесточивается.

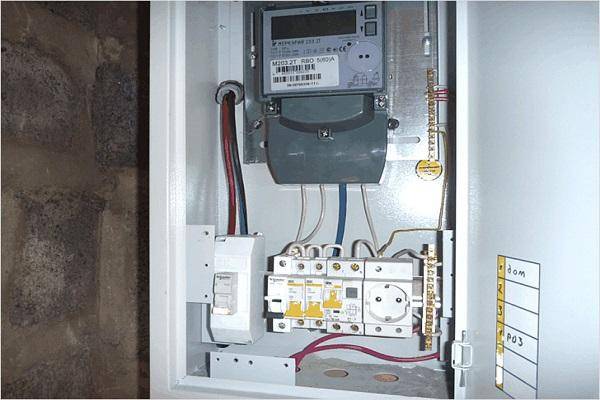

Устройство гаражного электрощитка

Понятно, что основное предназначение электрощитка заключается в удобном и безопасном управлении системой распределения потребителей в гараже, поэтому в состав электрощитового набора обязательно входит:

• Счетчик электрический сертифицированный, с отметкой о прохождении поверки в конторе Энергосбыта;
• Прибор УЗО, защищающий человека и электроприборы от токов утечки и стока по мостикам проводимости;
• Прибор общей защиты входных цепей от короткого замыкания в проводке гаража;
• Однофазные пакетники с возможностью автоматического разрыва цепи при возникновении КЗ;
• Коммутационная панель и монтажный ящик с несколькими рядами металлических крепежных планок.

Важно! В данном случае можно собрать электрощиток для установки в гараже только для питающего напряжения в 220В. Варианты подвода и обустройства в помещении гаража трехфазного напряжения должны выполняться только специалистами РЭС, по заранее согласованному проекту

Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В.

Поэтому для любого варианта подвала в помещении гаража необходимо предусмотреть на электрощитке дополнительный понижающий трансформатор с пакетником. Для организации освещения потребуется вывод с трансформатора на дополнительный контур проводки подвала со своим заземлением.

Установка электросчётчика в гараже: как правильно выбрать прибор

При этом схема монтажа самая простая – счётчик устанавливают напрямую в разрыв питающих проводов. Используется такой метод при небольшом количестве потребителей слабой мощности. Если имеются мощные потребители, тогда применяется косвенное подключение с использованием промежуточных трансформаторов.

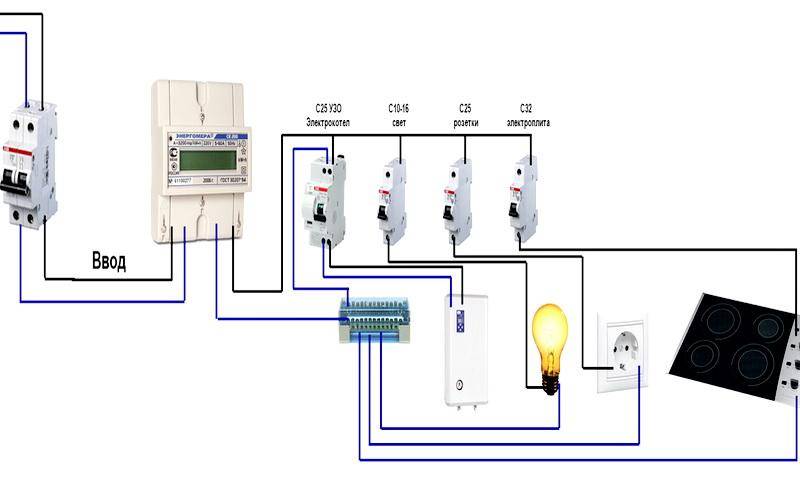

Подключение автовыключателей начинается с вводного автомата через его верхний ряд контактов. Отходящие провода нижнего ряда отходят на прибор учёта. Далее фазы с него переходят на верхний ряд контактов однополюсного автомата, а нижние предназначаются для соединения с отходящими фазными жилами.

Монтаж освещения

Перед началом проведения работ нужно подготовить все материалы, инструменты и схему.

Затем нужно протянуть вводный кабель в гараж. Чтобы провести электропроводку, достаточно одной линии, от которой будут питаться несколько групп. После этого можно переходить к установке щитка и протяжке кабеля по всему помещению согласно схеме.

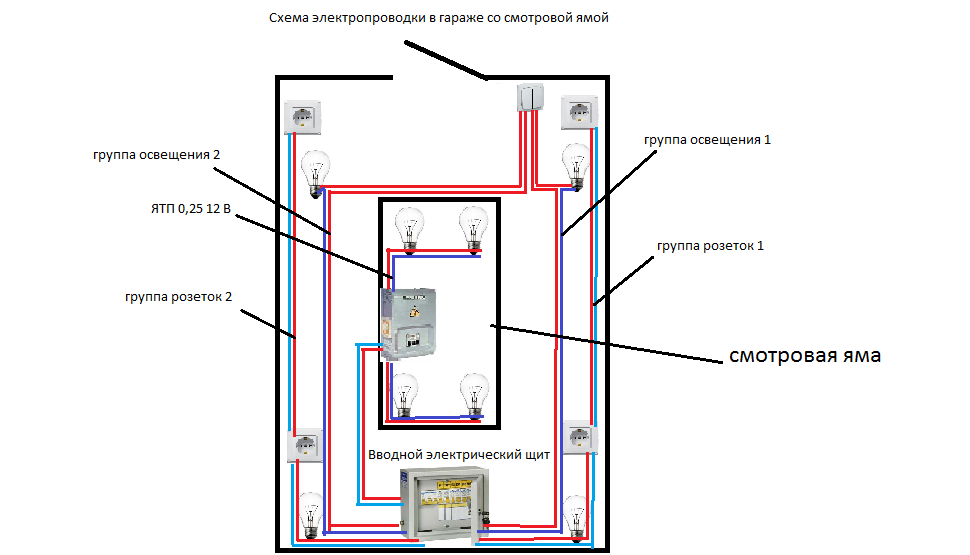

В гараж со смотровой ямой

Не стоит использовать в смотровой яме лампы, работающие от 220 В. Лучше в этом случае применить низковольтные влагозащищенные источники света.

Ни розетки, ни выключатели монтировать в смотровой яме не рекомендуют. Их удобно располагать на стене гаража рядом с этим местом, так, чтобы можно было воспользоваться удлинителем.

В гараж без смотровой ямы

Все кабели и устройства, устанавливаемые в гараже, должны быть влагозащищенными, негорючими и стойкими к воздействию низких температур. Электросчетчик располагается снаружи. В остальном монтаж проводки внутри гаража без смотровой ямы не отличается от разводки электросети в жилом помещении.

Электрощит в гараж своими руками: порядок сборки и монтажа

Монтаж электрощита требует определенных навыков и понимания электроустановок.  Именно из-за этого надо заранее узнать, как его установить. Это даст возможность правильного выполнения работ по монтажу.

Правильный выбор оборудования и инструмента

Некоторые эксперты рекомендуют перед монтажом щита ознакомиться со списком оборудования, которое можно к нему подключить. Электрощит отвечает за работоспособность последующего оборудования:

• лампы — основной источник света, без которого нельзя работать в гараже;
• вентиляция — без нее гараж будет постоянно затхлым и сырым;
• электроинструменты — очень часто автомобилисты используют сварочные аппараты и зарядные устройства, которые не могут работать без щитовой;
• сигнализация — защищает автотранспорт и сам гараж от злоумышленников. Чтобы системы сигнализации работали беспрерывно, необходимо подключить их к щиту.

Схема щитка в гараж: проектирование

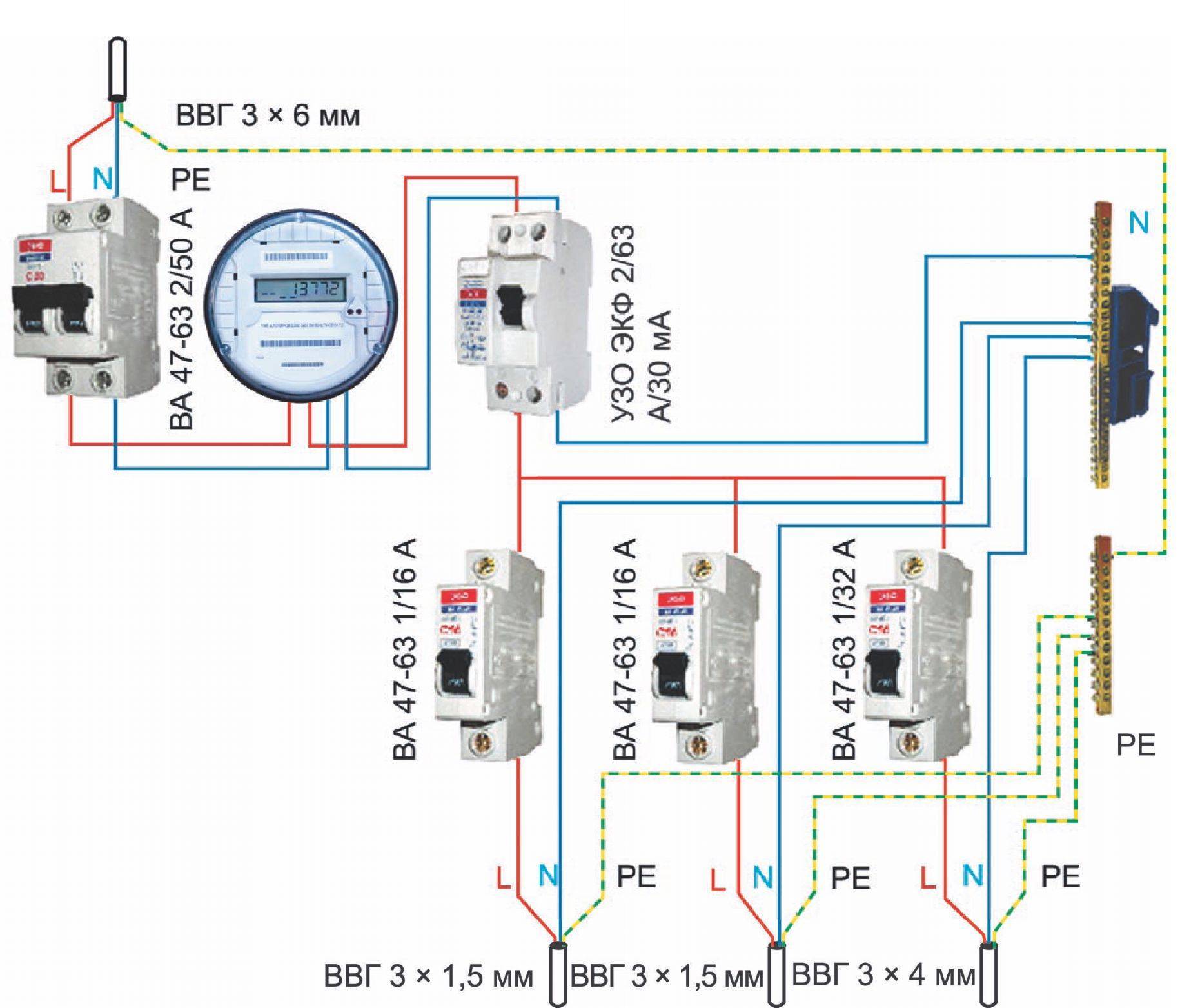

Для правильного соединения всех компонентов, которые расположены внутри щитка, понадобиться изучить схему подключения. При схематическом составлении плана подключения необходимо учитывать и то, что все будет объединяться через предохранители.

В качестве предохранительных элементов применяют авто-выключатели АВ, которые будут выключать электричество при перегрузке. Для разработки схемы подключения необходимо определить тип используемого автомата. Выбор его зависит напрямую от того, какой будет основная питающая сеть. При однофазной системе напряжения ставится автомат на 220 В, а при трех фазах — на 380 В. Если в гараже будут часто проводить сварочные работы, лучше сразу делать трехфазную сеть.

Помимо данной разработки, на схеме показывают место размещения всех розеток и светильников. Они подключаются посредством установки в схему общего автомата.

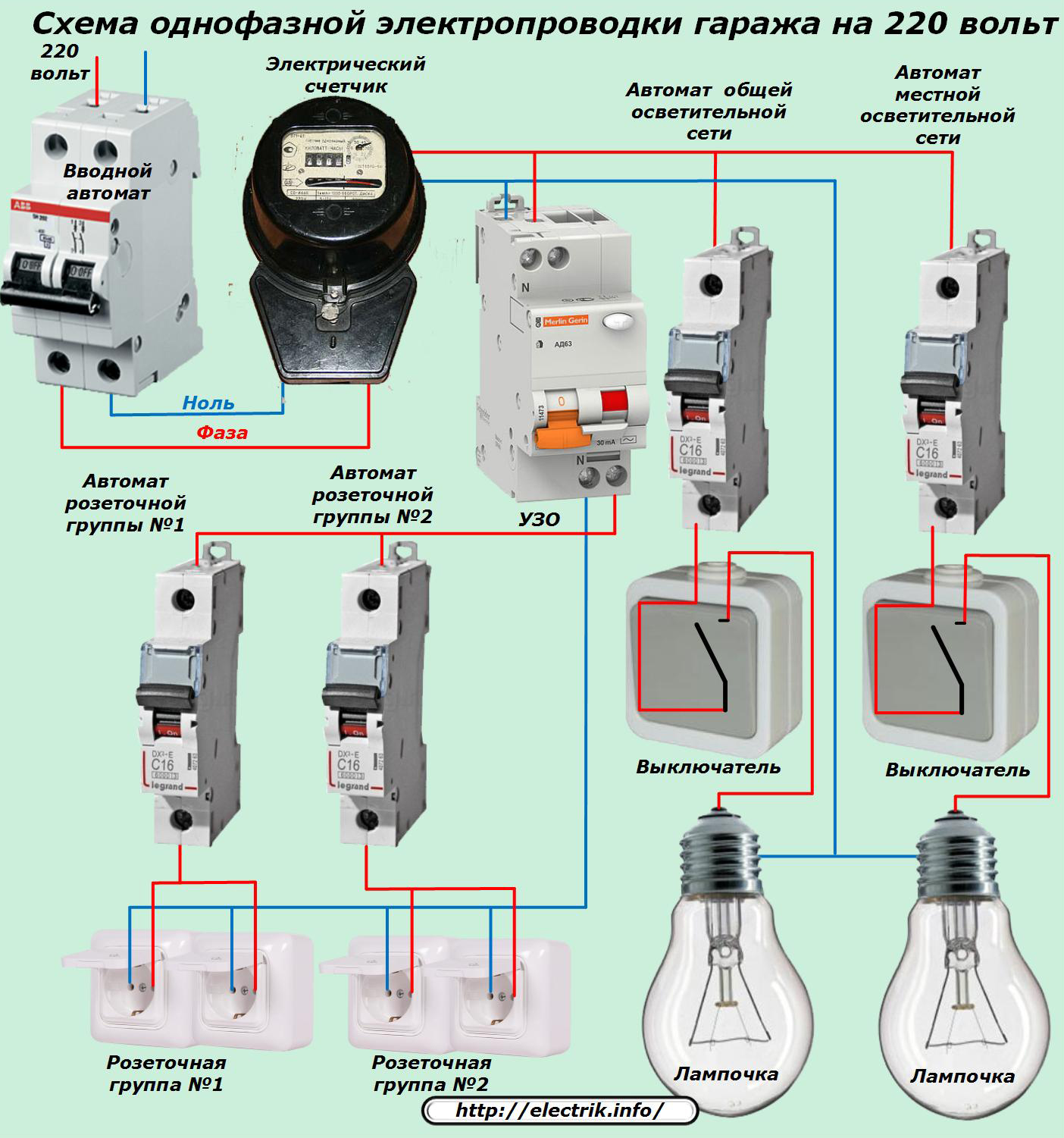

Схема подключения элементов управления коробки

Схема подключения приборов внутри щитка следующая:

• от местного столба прокладывается линия с тремя жилами. Заводится она по спец каналу и заводится вовнутрь щитка. Для каналов, по которым ведутся электрокабели используют трубы из металлопластика;
• во внутренней части щитка, на монтажных планках, подключаются блок предохранения УЗО, КЗ и электросчетчик. После чего монтируется подрозетник, вентиляция и осветительные приборы;
• приборы соединяются в одну цепь последовательно с помощью колодок, после чего подсоединяются к силовым проводам потреблением не больше 25 А.

Сборка электрощитка

Сборка электрощитка проходит в несколько этапов.

Маркировка и размещение автоматики	В основном в электрощитах приборы устраиваются на специальных DIN-рейках, чтобы они были установлены статично и не “ездили”, используют спец ограничители.
Подготовка соединений	Провода необходимо зачистить от изоляции и продеть НВШИ, которые потом спрессовывают. Гребенка для включения автомата и УЗО обязана быть одной и той же марки, как и приборы. Клеммы приборов надо крепить крепко, иначе они греются, и портится изоляция.
Скрепление деталей	На данном этапе электроавтоматика соединяется с УЗО, УЗМ и прочими комплектующими.
Проверка	Щит в гараже необходимо непременно протестировать, дав напряжение на автомат либо рубильник. В конце установки необходимо отметить все рубильники.

1. Установка корпуса. Выбор технологии установки зависит напрямую от типа проводки. Если она открытая, то надо пользоваться подвесным методом, при котором электрощит крепят к стене на высоту до метра. Если прокладка проводов делается в стене, то щиток топят в стену.
2. Подключение счетчика. После установки щита выполняют подключение счетчика. Большинство компаний требуют, чтобы щитовую подсоединяли в сеть напрямую. Это не даст возможность воровать электричество.
3. Установка автоматов подключают к щиту, чтобы самостоятельно можно было отсоединять от электролинии.

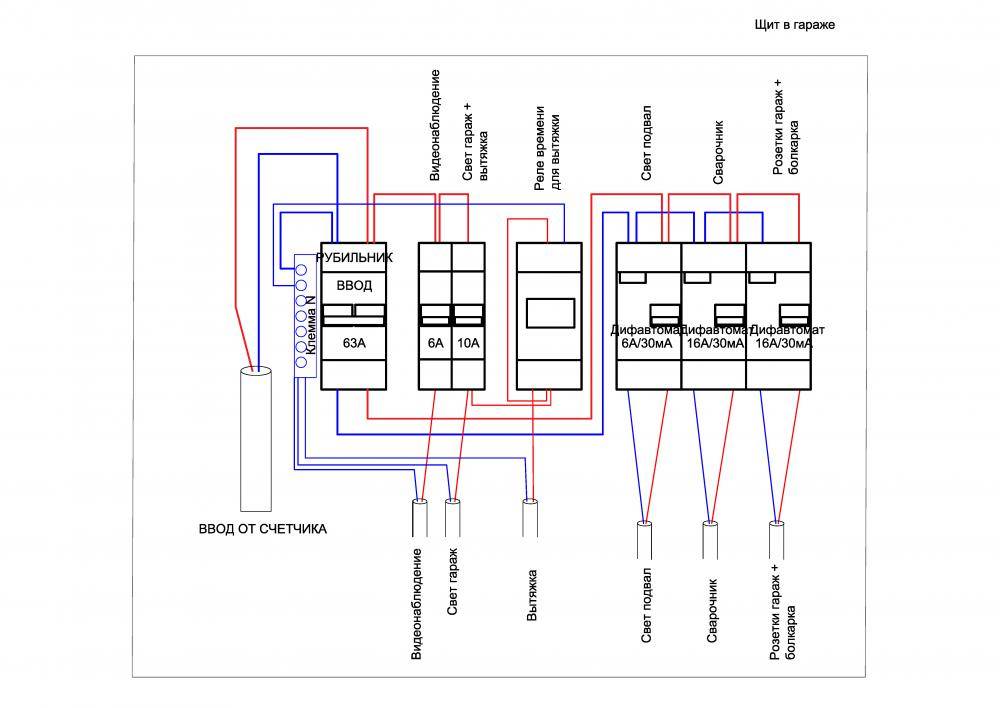

Проектирование рабочей схемы электрощитка

Когда необходимо изготовить электрощиток для гаража, обязательно принять к сведению и учесть максимальное значение допустимого тока нагрузки, на которое рассчитана сама электросеть. В ряде случаев, как вариант решения проблемы последующей эксплуатации, придется отказаться от ряда приборов, потребляющих ток. К сведению принимаются следующие моменты:

Каждый потребитель обязательно должен быть подключен к сети энергоснабжения через электрощиток. Данное правило актуально в том случае, когда принимается решение подключить к сети сразу несколько частных домовладений. Самым оптимальным решением для обеспечения защиты послужат выключатели автоматического типа, которые при необходимости легко демонтировать. Дополнительно к распределительным автоматам необходимо предусмотреть и установку вводного устройства, выбрать который можно, опираясь на показатели работы сети питания. Если необходимо подвести напряжение однофазного типа, агрегат необходимо устанавливать на 220В, при подводе трехфазного — на 380В. При необходимости подключения к сети промышленного аппарата необходимо подвести трехфазную сеть. Осуществляется подобный подбор предохранительных элементов исключительно по типу потребителей, параметров номинального тока и напряжения. Все указанные данные можно запросто обнаружить, просмотрев паспорт к продаваемому оборудованию. Как показывает практика эксплуатации, ток отключения агрегата не должен быть больше, нежели чем номинальный. На бытовые розетки устанавливаются исключительно автоматы дифференциального типа, другие же потребители могут без проблем быть подключены посредством использования стандартных элементов. Допускается также подключение электрических приемников, отнесенных к одной категории через установленный общий автомат. К примеру, это касается непосредственно элементов освещения. На практике, сварочный аппарат является наиболее энергоемким потребителем среди всех используемых в работе

Именно по этой причине важно предусмотреть дополнительные затраты мощности, рассчитать актуальный запас. В частности, стоит отметить, что элементы освещения, бытовые розетки должны подключаться исключительно через предохранитель, рассчитанный на 16А, в то же самое время сварочный агрегат потребует установку элементов не менее чем 50А

Ориентироваться при последующем монтаже оборудования стоит исключительно на проведенные расчеты, если установлено, что приемников одной категории установлено несколько

Также важно принимать к сведению и паспортные данные оборудования, завяленные производителем. Стоит обязательно предусмотреть установку в конструкцию дополнительно одного резервного автомата, рассчитанного на 16А

При этом одним из обязательных условий (и выгодных с точки зрения обслуживания дома), устанавливается счетчик электрической энергии, в соответствии с заявленными требованиями коммунальных служб. Важно предусмотреть в конструкции и элемент заземления, что регламентировано требованиями принятого в настоящее время свода ПЭУ. В таком случае, необходимо проследовать рекомендации и применять систему TN. Конкур заземления в этом случае выполняется исключительно из прутков круглого сечения диаметром порядка 15 миллиметров. Это решение принимается в том случае, когда контур для системы полностью отсутствует. Разработчику необходимо определиться в будущем и с вопросом выбора корпуса для последующего щитка. В настоящее время в продаже предлагаются специальные шкафы, как открытого, так и закрытого типов. Учитывая, что гараж в соответствии с принятыми нормами относится объектам повышенной опасности, стоит отдать предпочтение конструкциям именно закрытого типа

Связано это также с тем, что в воздухе могут витать пары вредных смесей, способные навредить отдельным элементам системы и приборам, устанавливаемым внутри
Также необходимо обратит внимание на степень защиты агрегат, которая должна иметь показатель соответствующий IP20. Стоит отследить тот факт, что шкаф должен оснащаться установленными рейками DIN

Что собой представляет электрощиток

Распределительный электрощит — небольшая панель, которая используется для установки оборудования, отвечающего за оснащение помещения электричеством. Многие считают такие устройства очень удобными, так как в них можно установить все необходимые рубильники и электротехнические механизмы. Это упрощает отключение гаражного помещения от электричества, так как для этого достаточно воспользоваться несколькими рычажками.

При изготовлении щитов пользуются легкими материалами, которые упрощают их установку в гараже. Большинство моделей оснащается специальными защитными дверцами, которые замыкаются на ключ. Они помогают предотвратить случайный контакт с оборудованием, находящимся внутри. Некоторые современные модели имеют дверцы, которые закрываются герметично. Это защитит распределительный щит от осадков, если он установлен снаружи гаража.

Выбор автоматов

Автоматы выбираются в зависимости от предполагаемой нагрузки на каждую из линий. Чтобы рассчитать его номинал, нужно сложить максимальную мощность всех предполагаемых потребителей на линии в ватах и поделить на 220 Вольт, мы получим примерный ток. Также стоит предусмотреть некоторый запас по току, чтобы в момент пуска или включения не выбивало автоматы.

К примеру, у нас в линии освещения 20 ламп по 100 Ватт, значит нагрузка на линию освещения будет равняться 2000 Ватт или 2 КВт. Значит ток, протекающий в этой линии будет равен 2000/2200 = 9 Ампер. Автомат на 16 Ампер будет оптимальным.

Обычно для линий освещения используют автоматы на 10-16 Ампер, а для розеток на 25 Ампер.

Но в каждом конкретном случае нужно рассчитывать относительно планируемой нагрузки, слишком большой запас (больше чем в 2 раза) брать не стоит, это снижает надёжность защиты.

Итог

Сделать электрический щиток в гараже своими руками непросто, но следуя всем рекомендациям, это может сделать даже новичок

Важно выбрать подходящее оборудование и правильно подключить приборы и провода между собой

Также необходимо сначала ознакомиться с правилами расположения электрических щитков и схемой электрических сетей на участке. Только после этого можно определить место монтажа, подготовить соединения, скрепить провода с системой и проверить работоспособность устройства. Считаете статью полезной? Поделитесь ею в соцсетях!
