Технические характеристики и принцип действия электрических автоматов

Назначение и особенности применения автоматических выключателей

Обязательная установка таких элементов защиты позволяет исключить длительный или сильный нагрев кабельной системы, и как следствие – продлить срок службы изоляции и предотвратить ее возгорание. Поэтому такими автоматами оснащаются объекты любого назначения, а также отдельное оборудование с повышенной мощностью потребления или особыми требованиями к защите его работы.

При проектировании сетей электроснабжения промышленного и бытового типа они делятся на сегменты, в которых используется каскадное подключение автоматических выключателей, то есть, на входе сети обязательно ставится более мощный выключатель, рассчитанный на потребление всего объекта, а на каждом внутреннем сегменте такой сети устанавливается устройство, рассчитанное на меньший ток отключения. Такая последовательная система установки автоматических выключателей:

• обеспечивает комплексную защиту оборудования и электропроводки;
• позволяет легко отключать каждый сегмент сети для его обслуживания;
• при возникновении аварийной ситуации на отдельном участке позволяет обеспечить нормальное электроснабжение на участках цепи без нарушения номинального режима работы.

Все современные автоматические выключатели можно разделить на три большие группы по области применения:

• выключатели общего назначения. Применяются для коммутации и защиты электросетей стандартного напряжения одно- и трехфазного тока. Они устанавливаются как на промышленных, так и на бытовых объектах;
• промышленные автоматические выключатели. Предназначены для коммутации и защиты сетей нестандартного напряжения и высокого номинального тока;
• специализированные серии автоматических выключателей. Предназначены для защиты участков электросети, питающих электрооборудования определенного типа, как правило с повышенной индуктивностью, высокими пусковыми токами или особыми требованиями к характеру кривой отключения.

Обращаем ваше внимание, что подавляющее большинство таких автоматов не рассчитаны на использование в режиме постоянного включения или отключения нагрузки, поскольку имеют ограниченный ресурс работы контактной группы. Для этой цели используются специальные выключатели, пускатели и аналогичное оборудование постоянной коммутации.. Вне зависимости от вида автоматических выключателей и области их применения конструкция автоматов имеет общие черты и принципы выбора их технических параметров для установки и защиты электросети конкретного объекта или оборудования заданного типа.

Вне зависимости от вида автоматических выключателей и области их применения конструкция автоматов имеет общие черты и принципы выбора их технических параметров для установки и защиты электросети конкретного объекта или оборудования заданного типа.

Автоматические выключатели – технические характеристики и правильный выбор по ним

Наверное, нет сегодня такого человека, который бы не знал, что такое автомат (автоматический выключатель), для чего он устанавливается в распределительном щите квартиры или дома. Но не многие знают, по каким критериям его надо подбирать. То есть, что является основной его качественной и долгосрочной работы. Поэтому тема этой статьи: «автоматические выключатели – технические характеристики». Именно по ним можно подобрать автомат для электрической сети вашего дома. Но тут встает вопрос, сколько технических характеристик влияют на его работу, какие из них главные, а какие второстепенные? Давайте разбираться.

Как устроен автоматический выключатель

Защищающее изобретение включает в себя: клеммы для подсоединения; подвижный силовой контракт; гибкий проводник; ручку для руководства; винт для регулировки теплового расцепления; отверстие для выхода газов; неподвижный контакт; электронный расцепитель.

Основным элементом данного прибора представляется электронный расцепитель. Он способствует автоматическому выключению электросети при появлении в ней короткого замыкания. В итоге такого процесса в электрической сети формируется ток, причем показатель его значительно превышает начальную величину данного параметра.

Период срабатывания прибора зависит от размера тока. Времятоковая характеристика наносится на поверхность прибора в виде индекса. В данной цепи катушка подключена последовательно к силовым контактам и тепловому расцепителю. При исправной эксплуатации защитного устройства контакты находятся в замкнутом состоянии.

Если возникло короткое замыкание, ток энергично увеличивается, скорость магнитного потока также возрастает, что создает перемещение сердечника, а вследствие этого и разъединение контактов, при этом электрическая сеть обесточивается.

Тепловой расцепитель защищает электрическую цепь от высокой нагрузки. Заключает в себе металлическую пластину, один конец которой соединен с механизмом расцепления. Эта пластина подключена в электросеть следом за катушкой электромагнитного расцепителя.

При достижении в сети большого тока, пластина подвергается нагреванию и изгибанию, при этом происходит контакт с рычагом. Рычаг в свою очередь срабатывает и автоматически обесточивает цепь.

Разновидности по полюсам

Автоматы могут иметь от 1 до 4 полюсов, что определяется мощностью подключаемого электрооборудования и количеством фаз сети.

Классификация по числу полюсов автоматических выключателей:

1. Однополюсный автомат способен защитить сеть, к которой подключены маломощные приборы. Монтаж производится на фазный провод, нулевой при этом исключается.
2. Двухполюсный прибор актуален для линии, к которой подключается достаточно мощная бытовая техника (стиральная машина, электроплита, бойлер).
3. Трехполюсная модель. Предназначается для полупромышленного масштаба с подключением установок: насосов, устройств для автомастерских или строительных работ.
4. Четырехполюсный автомат защищает от коротких замыканий, перегрузок четырехпроводных сетей.

Для четырехжильного кабеля устанавливаются только трех- и четырехполюсные автоматы выключения.

Этапы испытания автоматических выключателей

Ниже рассматриваются конкретные этапы проверки автомата защиты, имеющие первостепенное значение для определения его работоспособности и соответствия нормативным параметрам.

Измерение характеристик отключения

Цель данного этапа – установление фактических рабочих параметров устройства и их соответствие время-токовым характеристикам (ВТХ), указанным в техдокументации завода-изготовителя. Проверке подлежат следующие показатели отключающей способности:

• значение номинального рабочего тока и тока отключения (отсечки);
• время отключения;
• ток и время мгновенного срабатывания электромагнитного расцепителя;
• влияние внешней температуры.

Последний показатель, характеризующий стабильность защиты при температурных колебаниях, обычно не проверяется при испытании автоматических выключателей до 1000 В (исключение – особые производственные условия).

Контроль коммутационной способности

Для проверки коммутационной способности автоматических выключателей тестируется их отключающая характеристика при штатной и предельной нагрузке. С этой целью проводится многократный цикл «включение/отключение» и последующая диагностика сопротивления контактов. Коммутационные испытания выполняются для двух типов выключателей: основного применения и применяемых в цепях с активной нагрузкой. Допустимые отклонения по току, напряжению и частоте составляют ± 5%. Тестирование проводят в испытательных цепях при помощи резисторов и индукционных катушек, подключенных последовательно к выходным выводам.

При протекании переменного тока его форма должна быть близка к синусоидальной. Если ток постоянный, в его форме не должно наблюдаться видимых пульсаций. Коэффициент мощности и постоянная времени приводятся в соответствующих таблицах ГОСТ Р 50031-2012.

Устойчивость к токам короткого замыкания

Так как сила тока короткого замыкания, проходящего через автоматический выключатель, во много раз больше номинального рабочего тока, необходимо убедиться в том, что устройство сохранит свою функциональность после прохождения через его полюсы токов кз. Испытание считается пройденным, если:

• отсутствует критический износ испытуемого автомата;
• взаимное положение подвижных контактов и индикатора не изменилось;
• нет повреждений неотъемлемой оболочки;
• не произошло ослабление электрических или механических соединений;
• не случилась утечка изолирующего компаунда (при его наличии).

Выполнение указанных условий означает, что механизм коммутации остался работоспособным, а величина переходного сопротивления контактов не вышла за пределы установленной нормы.

Проверка автомата защиты на подлинность

Любой известный бренд пользуется повышенным спросом, из-за чего на рынке попадаются электротовары-подделки, среди которых немало автоматических выключателей. Эти двойники, вероятней всего, не прошли положенный цикл испытаний и, следовательно, несут потенциальную угрозу для потребителя. В частности, подделку автомата АВВ можно определить по следующим признакам:

1. Качество пластика. У подделки пластик обычно гладкий, глянцевый и пружинистый на ощупь (экономия на материале). У оригинала пластик шершавый, матовый, прочный.
2. Штрих-код. На настоящий автомат он наносится методом лазерной печати, на подделку – обычной краской, которая слезает при царапании ногтем или монеткой.
3. Маркировка. При внимательном рассмотрении можно заметить, что логотип и текст на фальшивке отличается от оригинала. Кроме того, на корпусе подлинного изделия чётко просматривается схема подключения, маркировка Ростеста или знак Таможенного союза.

Существуют и другие идентификаторы, такие как RFID-метка и состояние упаковки. Однако они мало что значат: метка вполне может присутствовать и на подделке, а упаковка оригинала может быть повреждена в процессе транспортировки. Но если русский текст на коробочке содержит орфографические ошибки – это верный признак «левой» продукции.

Уставка по току отключения при коротком замыкании (Im)

Расцепители мгновенного действия или срабатывающие с небольшой выдержкой времени предназначены для быстрого выключения автоматического выключателя в случае возникновения больших токов короткого замыкания. Порог их срабатывания Im:

• для бытовых автоматических выключателей регламентируется стандартами, например МЭК 60898;
• для промышленных автоматических выключателей указывается изготовителем согласно действующим стандартам, в частности МЭК 60947-2.

Для промышленных выключателей имеется большой выбор расцепителей, что позволяет пользователю адаптировать защитные функции автоматического выключателя к конкретным требованиям нагрузки (см. рис. H31, H32 и H33).

	Тип расцепителя	Защита от перегрузки	Защита от короткого замыкания
Бытовые автоматические выключатели (МЭК 60898)	Термомагнитный (комбинирован.)	Ir = In	Нижняя уставка Тип B 3 In ≤ Im ≤ 5 In	Стандартная уставка Тип C 5 In ≤ Im ≤ 10 In	Верхняя уставкаТип D10 In ≤ Im ≤ 20 In
Модульные промышленные авт. выключатели	Термомагнитный (комбинирован.)	Ir = In (не регулируется)	Нижняя уставка Тип B или Z3,2 In ≤ постоянная ≤ 4,8 In	Стандартная уставка Тип C 7 In ≤ постоянная ≤ 10 In	Верхняя уставка Тип D или K 10 In ≤ постоянная ≤ 14 In
Промышленные автоматические выключатели (МЭК 60947-2)	Термомагнитный (комбинирован.)	Ir = In (не регул.)	Постоянная: Im = 7 — 10 In
Регулируется: 0,7 In ≤ Ir ≤ In
Регулируемая: — нижняя уставка: 2 — 5 In — стандартная уставка: 5 — 10 In
Электронный	Большая выдержка времени 0,4 In ≤ Ir ≤ In	Короткая выдержка времени, регулируемая: 1,5 Ir ≤ Im ≤ 10 Ir Мгновенное срабатывание (I), время не регулируется:I = 12 — 15 In

50 In в стандарте МЭК 60898, что по мнению большинства европейских изготовителей является нереально большим значением (M-G = 10-14 In).

Для промышленного использования значения не регламентируются стандартами МЭК. Указанные выше значения соответствуют тем, которые обычно используются.

Рис. H31: Диапазоны токов отключения устройств защиты от перегрузки и короткого замыкания для низковольтных автоматических выключателей

Рис. H32: Кривая срабатывания термомагнитного комбинированного расцепителя автоматического выключателя

Ir: уставка по току отключения при перегрузке (тепловое реле или реле с большой выдержкой времени) Im: уставка по току отключения при коротком замыкании (магнитное реле или реле с малой выдержкой времени) Ii: уставка расцепителя мгновенного действия по току отключения при коротком замыкании Icu: отключающая способность

Рис. H33: Кривая срабатывания электронного расцепителя автоматического выключателя

Типы и виды автоматических выключателей

Семейство электротехнических устройств, которые в повседневном употреблении нередко называют «электрический автомат», очень разнообразно. Если будет позволено такое сравнение, оно состоит из нескольких кланов, различающихся по типу воздействия, на которое они реагируют, а также по конструктивному исполнению.

В зависимости от этого они используются для защиты всей электрической сети в целом, отдельных цепей и устройств, или человека. Есть и внутриклановое деление. Например, по скорости срабатывания.

Типы автоматических выключателей по виду воздействия:

• Срабатывание от сверхтоков (короткое замыкание) и нагрева. Самый распространенный тип. Применяются для защиты всей схемы электроснабжения (вводные автоматы) или отдельных устройств.

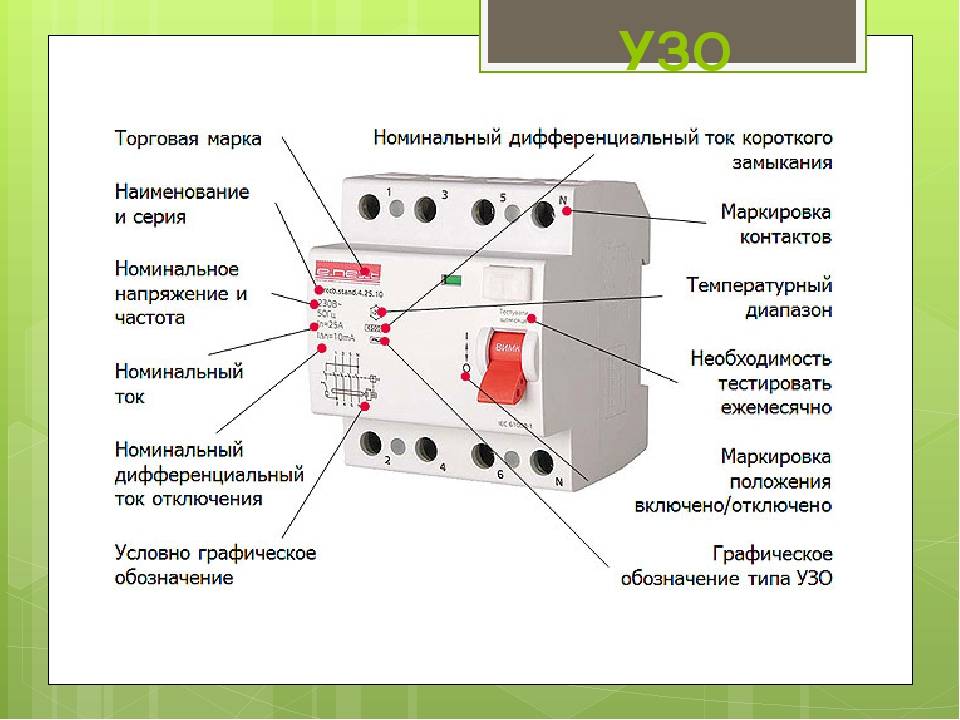

• Реагирование на дифференциальный ток. Это так называемые УЗО – устройства защитного отключения, применяющиеся для предотвращения поражения человека электрическим током.
• Тепловые реле. Используются в электрических приводах для защиты электродвигателей от перегрузок.

Различия по конструктивному исполнению:

• Серия АП. Так называемые апэшки – большие черные коробки из электротехнического пластика с двумя кнопками: ВКЛ (белая) и ВЫКЛ (красная). Реагируют на тепло и сверхтоки. Обычно используются в трехфазных сетях для защиты отдельных устройств. Надежная массивная конструкция, считающаяся устаревшей.
• Серия ВА. Современное малогабаритное устройство с рычагом включения-выключения, расположенным горизонтально.
• Автоматические предохранители. Заменили так называемые пробки с резьбовым цоколем Эдисона Е14. Так же устаревшая, но еще широко применяющаяся в бытовых электрических сетях конструкция.

В зависимости от количества точек подключения, которые называют полюсами, выключатели бывают одно-, двух-, трех— и четырехполюсными.

Однополюсные коммутируют только одну линию, обычно фазную. Их используют в малонагруженных электрических цепях. Например, осветительных. Их второе название «модульные автоматические выключатели», поскольку их обычно собирают в пакет (на одну DIN-рейку несколько) и размещают в распределительном щите, по соседству с общей нулевой шиной. К ним же можно отнести и автоматические предохранители, входом которых является центральный контакт, а выходом – кольцо с резьбой.

Двухполюсные используются в однофазных сетях для защиты всей электрической схемы, тогда их называют вводными, или одного устройства.

Трех— и четырехполюсные устройства применяются для работы в трехфазных сетях, в которых может быть три (в случае глухозаземленной нейтрали) или четыре проводника.

Маркировка – информация к размышлению

Разобрались с устройством и принципом действия автоматов. Узнали, что зачем. Теперь смело приступим к разбору маркировки, проставленной на каждом автоматическом выключателе независимо от логотипа и страны происхождения.

Основной ориентир – номинал

Т.к. цель приобретения и установки автомата заключается в предохранении проводки, то в первую очередь ориентироваться нужно на ее характеристики. Ток, текущий по проводам нагревает кабель пропорционально сопротивлению его токоведущей жилы. Короче, чем толще жила, тем большего значения ток может пройти по ней, не расплавляя изоляцию.

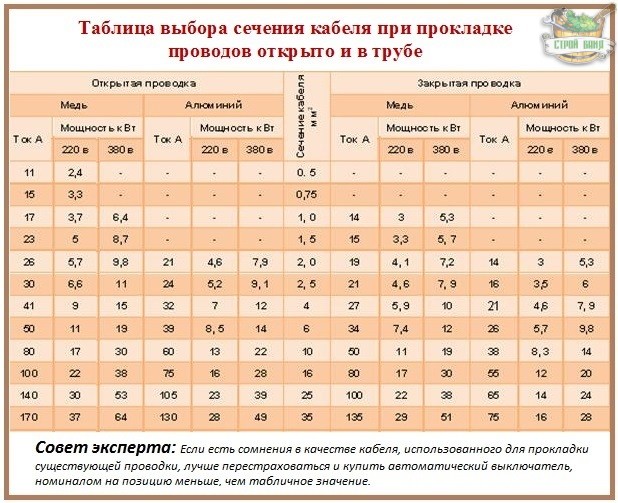

В соответствии с максимальным значением силы тока, транспортируемого кабелем, подбирается номинал прибора автоматического отключения. Рассчитывать ничего не нужно, взаимозависимые значения электроустановочных устройств и проводки заботливыми электриками давно сведены в таблице:

Табличные сведения следует несколько корректировать согласно отечественным реалиям. Преобладающее количество бытовых розеток рассчитано на подключение провода с жилою 2,5 мм², что предполагает согласно таблице возможность установки автомата с номиналом 25А. Реальный номинал самой розетки всего лишь 16А, значит купить нужно автоматический выключатель с номиналом, равным номиналу розетки.

Аналогичную корректировку следует провести, если есть сомнения в качестве имеющейся проводки. Если есть подозрения в том, что сечение кабеля могло не соответствовать указанному производителем размеру, лучше перестраховаться и взять автомат, номинал которого на позицию меньше табличного показателя. Например: по таблице для защиты кабеля подходит автомат на 18А, а возьмем мы на 16А, потому что провод покупали у Васи на рынке.

Калибруемая характеристика номинала аппарата

Эта характеристика – рабочие параметры теплового расцепителя или его полупроводникового аналога. Представляет собой коэффициент, умножая на который мы получаем силу тока при перегрузке, которую прибор может держать или не держать в течение определенного периода времени. Устанавливается значение калибруемой характеристики в процессе производства, корректировки в домашних условиях не подлежит. Подбирают ее из стандартного ряда.

Калибруемая характеристика указывает на то, как долго и перегрузку какого силы сможет выдержать автомат, не отключая участок цепи от питания. Обычно это две цифры:

• наименьшее значение повествует о том, что автомат будет пропускать ток с превышающими стандарт параметрами более часа. Например: автомат на 25А будет более часа пропускать ток силой в 33А, не отключая защищаемый отрезок проводки;
• наибольшее значение – лимит, за пределами которого отключение произойдет меньше, чем через час. Указанный в примере прибор быстро отключится при токе 37 и более Ампер.

Если проводка проходит в штробе, сформированной в стене с внушительной изоляцией, кабель при перегрузе и сопровождающем его перегреве охлаждаться практически не будет. Значит, за час проводка может изрядно пострадать. Может, сразу результат превышения никто и не заметит, но сроки службы проводов существенно сократятся. Следовательно, для скрытой проводки будем искать выключатель с минимальными калибровочными характеристиками. Для открытого варианта можно особо не зацикливаться на данной величине.

Уставка – показатель моментального срабатывания

Данная цифра на корпусе – характеристика работы электромагнитного расцепителя. Она обозначает предельную величину аномальной силы тока, которая при многократных отключениях не повлияет на работоспособность прибора. Нормируется она в единицах тока, а указывается цифрами или латинскими литерами. С цифрами все предельно просто: это номинал. А вот скрытый смысл буквенных обозначений стоит выяснить.

Буквы проставляются на автоматах, выполненных по DIN-стандартам. Обозначают они кратность максимального тока, возникающего при включении оборудования. Тока, который в разы превышает рабочие характеристики цепи, но не становится причиной отключения и не приводит в непригодность прибор. Проще, во сколько раз ток включения оборудования может превысить номинал аппарата и кабеля без угрожающих последствий.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Маркировка

Все автоматические выключатели, независимо от производителя и их типа, маркируются по единой схеме, включающей основные параметры:

• название или логотип производителя;
• указание типа, согласно номеру серии изготовителя и каталога;
• величина рабочего напряжения: обозначение переменного тока — волнистая линия, постоянного — прямая, комбинированного — две линии сразу;
• значение рабочего тока (указывается без величины измерения в амперах), перед величиной тока указывается тип времятоковой характеристики;
• рабочая частота (в случае, когда используется только установленная частота);
• коммутационная способность при коротком замыкании (в Амперах);
• степень защиты указывается в виде IP;
• класс ограничения тока указывается в прямоугольнике (значение от 1 до 3);
• обозначение выводов: для соединения с нейтральным проводником — N, для подключения защитной линии — символ заземления.

Автоматический выключатель сводит риски, вызываемые коротким замыканием или внезапным отключением света, к минимуму.

Автоматический выключатель предотвращает вероятность пожара при некачественных соединениях или вследствие короткого замыкания. Зачастую автоматы монтируются на вводе, чтобы защитить следующую за ним электрическую цепь. Так как для проведения электромонтажа применяется провод с различным сечением, а также присоединяются приборы разной модификации, то и виды автоматических выключателей разные.

Автоматический выключатель на три позиции

Некоторые потребители думают, что более мощные защитные устройства справятся с любой электрической сетью, это ошибочное мнение. Автоматы высокой мощности могут не почувствовать перегрев на достаточно мощной электросети и в результате не сработать.

Сферы применения

Автоматические выключатели на 3 фазы применяются везде, где есть трехфазное электропитание. Подключение потребителей без этих защитных устройств является грубым нарушением правил устройства электроустановок. Перечислять все примеры использования трехфазных автоматов бессмысленно. Их слишком много. Поэтому ниже приведены электрические аппараты, которые защищаются трехфазными автоматами, но в какой-то степени встречаются в жизни каждого человека:

• сети уличного освещения;
• трехфазные асинхронные двигатели лифтового оборудования;
• вводные распределительные устройства жилых зданий;
• защита двигателей детских аттракционов;
• двигатели насосных станций, качающих воду в жилые дома;
• насосы, откачивающие канализационные воды, защищаются трехфазными автоматами.

Трехполюсные автоматические выключатели используются повсеместно. Их применение обязательно везде, где имеется питание от 3 фаз. Трехполюсные устройства защиты почти ничем не отличаются от однополюсных. Отличия кроются лишь в количестве защищаемых фаз, максимальных рабочих токах и габаритных размерах.

При подключении трехполюсника необходимо учесть его временную характеристику и номинальный ток. Эти параметры указаны на корпусе защитного прибора

Также следует обратить внимание на серию автомата. Она определяется, исходя из условий будущей эксплуатации, то есть, как часто прибору предстоит срабатывать от КЗ, сколько раз в сутки его будут переключать руками
