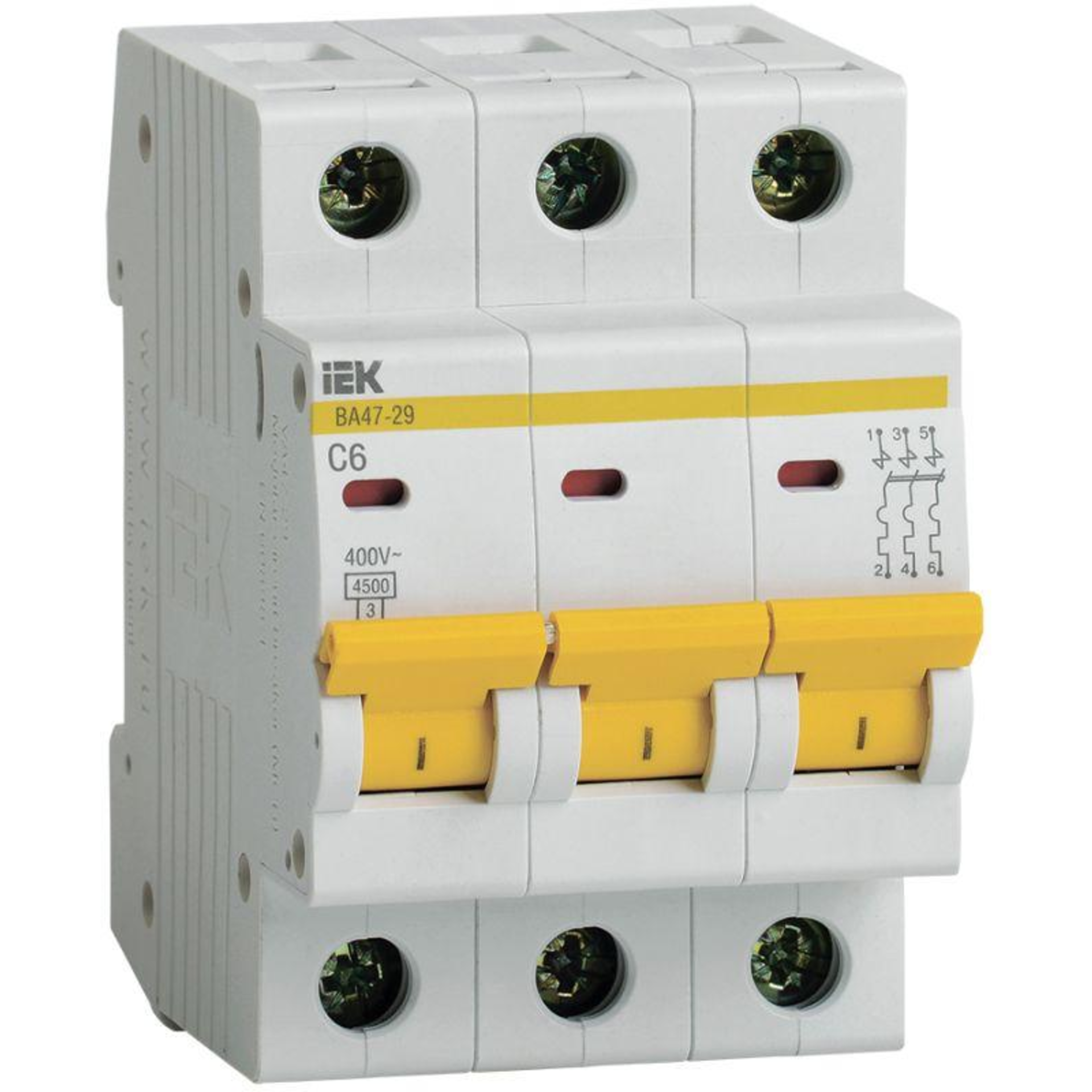

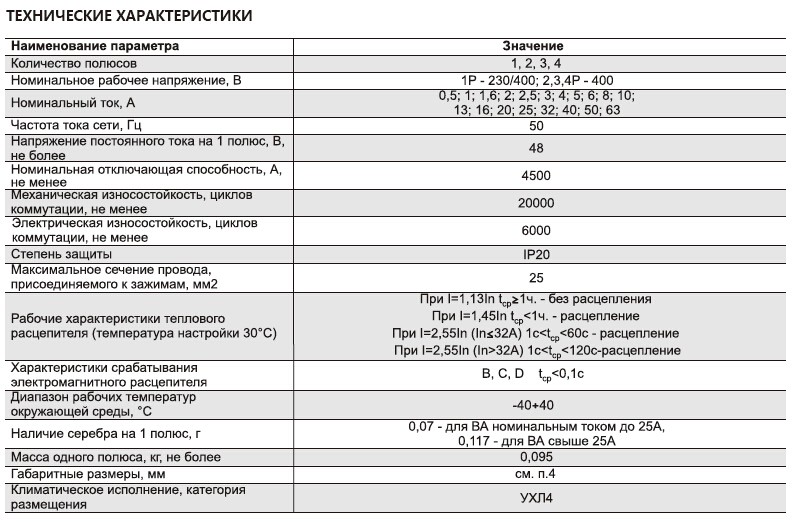

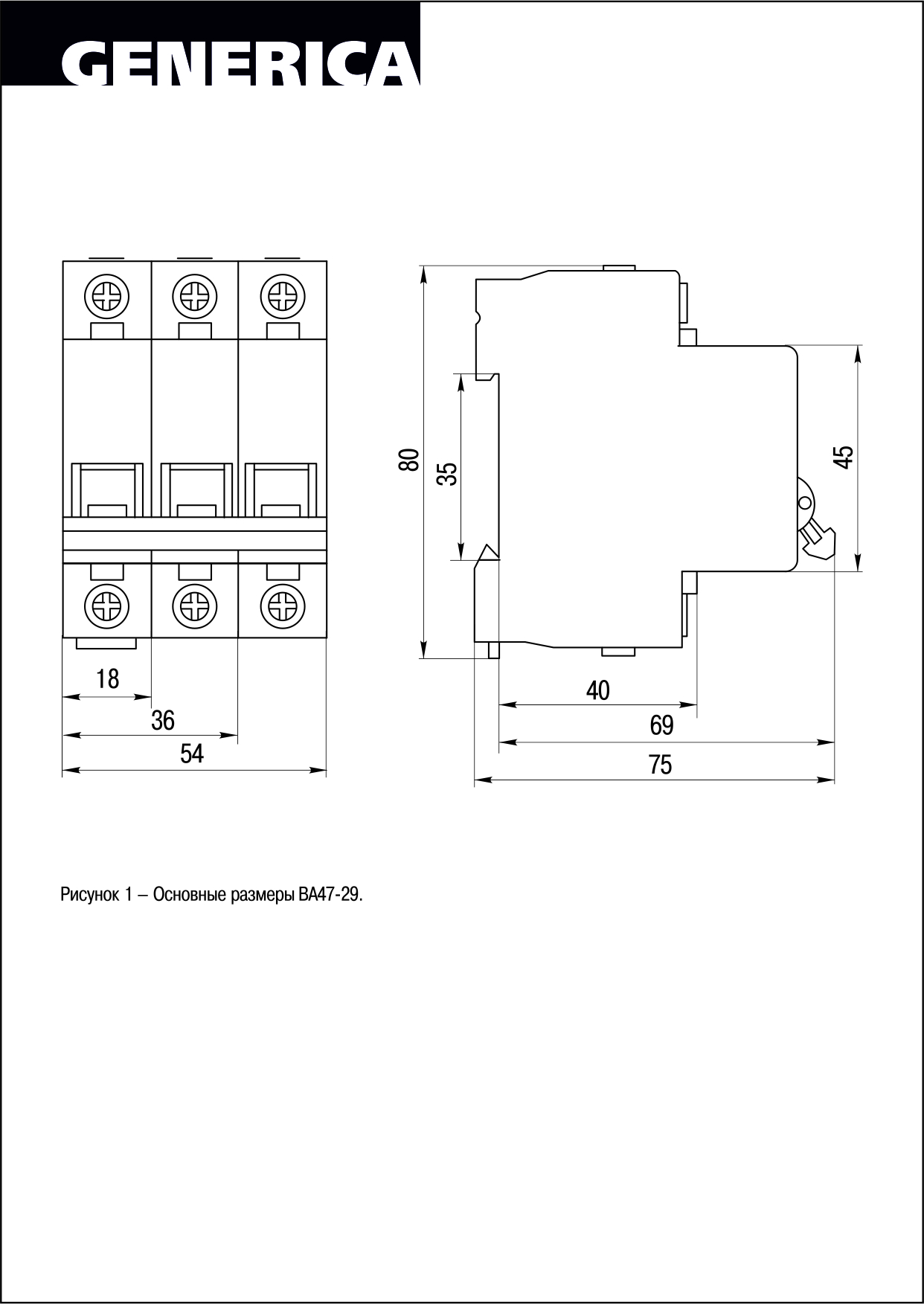

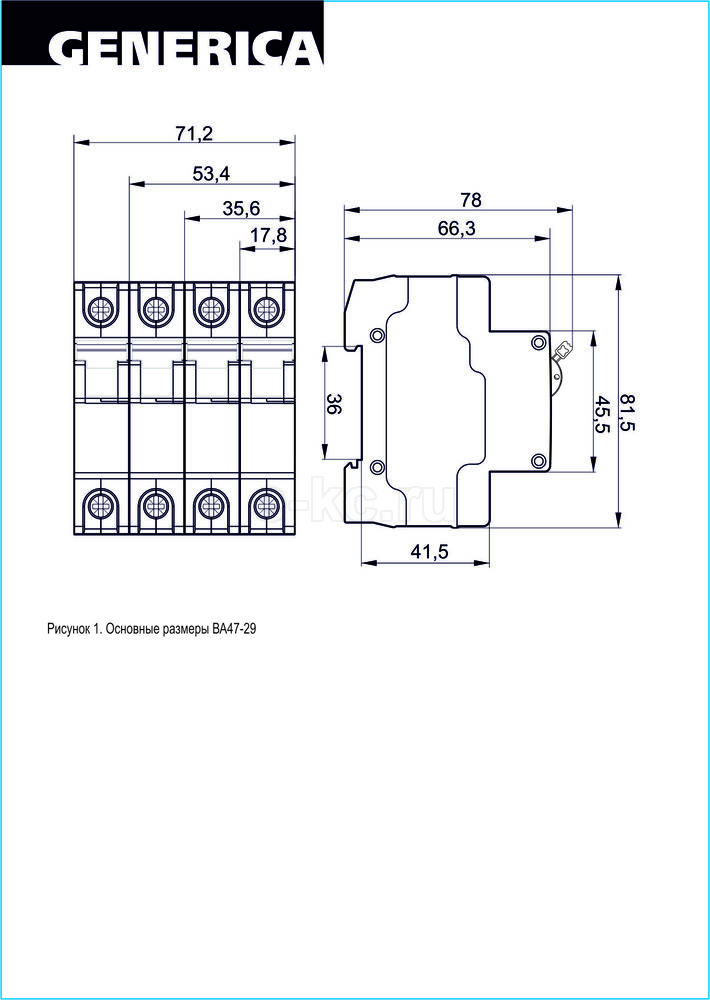

Технические характеристики автоматического выключателя ВА 47-29

Маркировка и условия эксплуатации

Часть характеристик ВА47−29 содержится в обозначении модели выключателя. Используются следующие знаки, которые составляют маркировку после сокращения ВА:

• 47 — серийный номер изделия;
• ХХХ — цифровой код модификации;
• Х — буквенный указатель защитной характеристики: перегрузочная способность B, C, D;
• ХХ — номинальный ток автомата, ампер;
• Х — количество полюсов (1, 2, 3, 4).

Основными достоинствами выключателя являются: серебро на контактах, насечки на зажимах — они не допускают перегрева и оплавления жил в местах их присоединения.

Прибор способен работать на высоте до 2 тысяч метров над уровнем моря в атмосфере от -40 до 50ºС не менее 15 лет, его можно располагать в любом положении.

Описание

По своим характеристикам ВА 47-29 является быстродействующим расцепителем, который обеспечит моментальное отключение цепей, в которых возникло несанкционированное превышение тока. Устройство может быть использовано в целях с различным типом нагрузки, одинаково качественно и оперативно отключая ее от питания.

От типа нагрузки зависит скорость выключения, которая выражается буквенным обозначением А, В, С:

• Для нагрузок типа освещения, паяльник оборудование и прочие электроприборы с небольшим током потребления коммутируются через выключатели с индексом В.
• Для управления двигателями с невысоким током потребления применяются автоматы категории С.
• Управление нагрузками с большими токами осуществляется при помощи выключателей с индексом D .

Приемлемые характеристики ВА 47-29 сделали возможным применение их в бытовой сфере для коммутации нагрузок общего назначения: освещения, систем вентиляции, различные бытовые приборы. От индекса зависит цена устройства. ВА 47-29 с более крутой характеристикой имеют большую цену. Самыми дешевыми являются компоненты с буквой D.

Мастерам на все руки будет интересна статья о характеристиках и схеме подключения тиристора КУ202Н.

Требования к кабелю

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

• номинальное напряжение;
• материал, что служит основой для проводных жил;
• кабельное сечение;
• удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

• Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
• Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

ИЭК: Модульные автоматические выключатели. Особенности конструкции, определяющие надежность (критерии ПКС)

Владимир Селиверстов, Антон Чуприянов, компания «ИЭК»

Предельная коммутационная (отключающая) способность (ПКС) – это характеристика автоматического выключателя, определяющая его реальную износостойкость. Основным показателем для этого аппарата является скорость прекращения протекания тока в процессе расцепления контактов и стойкость конструкции к процессам горения дуги в зоне размыкания.

Что определяет надежность современного автоматического выключателя?

Материал контактной пары, чтобы способствовать большей надежности аппарата, должен отвечать следующим требованиям:

• обеспечивать минимальное сопротивление контактов в зоне соприкосновения;
• обладать минимальной способностью к эмиссии заряженных частиц в процессе размыкания;
• препятствовать привариванию контактов в замкнутом состоянии при протекании сверхтоков.

Один из основных конструктивных элементов – механизм свободного расцепления. Это система пружин и рычагов, производящая размыкание контактов. Важным является усилие прижатия контактов при включении аппарата, а также скорость расцепления при отключении.

Ключевой показатель надежности – скорость гашения электрической дуги. Для ускорения гашения в электротехнических аппаратах используют так называемый механизм транспортировки дуги. В автоматических выключателях эту функцию выполняет стальная пластина с защитным покрытием, механически соединенная с одним из контактов для упрощения затягивания зоны горения дуги в дугогасительную камеру.

Дугогасительная камера состоит из нескольких стальных, параллельно расположенных пластин сложного профиля, закрепленных в термостойких диэлектрических пластинах. В модульных аппаратах в качестве диэлектрика обычно используется электротехнический картон, имеющий пропитку, подавляющую процесс горения дуги.

Рассмотрим особенности конструкции модульных автоматических выключателей, определяющих предельную отключающую способность, на примере двух аппаратов из ассортимента ТМ IEK: ВА47-29 (ПКС 4500 А) и ВА47-60 (ПКС 6000 А) (рис. 1).

Рис. 1. Конструкции автоматических выключателей
ВА47-29 и ВА47-60

1. Детали механизма независимого расцепления 2. Подвижный контакт 3. Неподвижный контакт 4. Контактная напайка из серебросодержащего композита 5. Дугоотводящие пластины 6. Дугогасящая решетка

Оба выключателя настроены на номинальный ток 16 А с характеристикой «С» электромагнитного расцепителя. Кон­струкция аппаратов различна. В конструкции ВА47-29 подвижный контакт расположен со стороны дугогасительной камеры, а у ВА47-60 подвижный контакт находится с противоположной стороны от дугогасительной камеры.

Камеры заметно отличаются конструктивно, что говорит о различных свойствах дугогашения. Известно, что чем больше пластин при равном расстоянии между ними, тем более эффективно будет рассекаться электрическая дуга. У ВА47-29 девять пластин, а у ВА47-60 их целых тринадцать (рис. 2)!

Рис. 2. Дугогасительные камеры автоматических выключателей ВА47-29 и ВА47-60

Механизм свободного расцепления у ВА47-60 проще, рабочая пружина размыкания – одна и мощная, поэтому размыкание контактов по сравнению с ВА47-29 произойдет быстрее.

Повышенную износостойкость контактной пары при горении дуги гарантирует наличие контактной напайки на непо­движном контакте, а также специальная форма контактной зоны подвижного контакта. В обоих случаях (ВА47-29 и ВА47-60) напайка выполнена из серебросодержащего композита.

Существует еще одно немаловажное отличие ВА47-29 от ВА47-60: дугоотводящая пластина подвижного контакта ВА47-60 выполнена в виде гладкой кривой (что значительно облегчает затягивание дуги в дугогасительную камеру), в то время как у ВА47-29 – это ломаная линия с критической зоной в точке перегиба. Необходимо отметить, что у ВА47-60 в зоне неподвижного контакта дугоотводящая пластина двойной толщины

Кроме того, подвижный контакт ВА47-60 при размыкании касается дугоотводящей пластины, что повышает эффективность дугогасительной камеры.

Результаты испытаний, проведенных в ИЦ НИИ «Электроаппарат» (г. Ставрополь), документально подтвердили: конструкция ВА47-60 соответствует значению ПКС 6000 А.

Защита от прямого контакта с токоведущими частями: почему нужно соблюдать технику безопасности

Последний тип опасных ситуаций в жилом доме – прямой контакт одновременно с фазным и нейтральным проводниками. Ни УЗО, ни заземление в этом случае не помогут, выключатель тоже может не сработать (поскольку тело человека, особенно в одежде и обуви, имеет довольно большое сопротивление) или сработать поздно.

Однако при наличии всех необходимых технических средств защиты в исправном состоянии вероятность случайного возникновения подобных ситуаций крайне мала. Как правило, они становятся результатом таких нарушений техники безопасности, как работа с неисправным электрооборудованием, его ремонт лицами без необходимой квалификации, эксплуатация электроприборов в разобранном состоянии, монтажные и ремонтные работы в электросети под напряжением, в том числе с использованием непригодного инструмента и без средств индивидуальной защиты. Соблюдение правил и предписаний почти наверняка спасет от несчастного случая.

Современные средства защиты бытовых электросетей обеспечивают безопасность человека практически в любой ситуации, если при монтаже и эксплуатации электрооборудования соблюдаются действующие нормы и правила техники безопасности.

Пресс-служба IEK GROUP

Опасные ситуации в бытовой электросети

Перегрузка

Проводка и электроприборы рассчитаны на определённый ток. Если ток больше допустимого, провода начинают греться, изоляция постепенно разрушается, оборудование выходит из строя. Негативные последствия – поломки, возгорания и т. п. – могут проявиться сразу или спустя длительное время, по мере разрушения токоведущих частей и изоляции. Её нарушение, помимо всего прочего, создаёт и опасность поражения человека током.

Типичная причина перегрузки – гирлянда удлинителей, включённых в единственную розетку и питающих большое число электроприборов. Перегрузка по току всего на 13 % уже считается опасной.

Короткое замыкание

Мгновенная многократная перегрузка, когда ток превышает допустимый в 3–10 раз и более. Сопровождается хлопком, электрическим разрядом (может даже возникнуть дуга), расплавлением металлических токоведущих частей и сгоранием изоляции. Часто ведёт к необратимой порче электроприборов, становится причиной пожаров, а находящийся рядом человек рискует получить ожог.

Утечка тока

В случае частичного или полного нарушения изоляции электроприборов возникает утечка тока, которая может стать серьезной угрозой здоровью и жизни людей.

«Часто причиной утечки является пробой на корпус: когда у электроприбора питающий провод вследствие какой-то внутренней поломки (например, при нарушении изоляции) начинает соприкасаться с металлическим кожухом. Если потребитель дотронется до находящегося под напряжением корпуса и одновременно до проводника с условно нулевым потенциалом, то его «ударит током». Причём нулевым проводником может оказаться что угодно: водопроводная труба, смеситель, сама вода, струящаяся из крана, радиатор отопления, пол или стена помещения, корпус другого электроприбора и т. д.», – объясняет Александр Илиницкий.

Удобство монтажа

• Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
• Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
• В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
• Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
• Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Особенности выключателей ВА 47 29

• Конструкция настройки Уставки теплового расцепителя с помощью вкручивания регулировочного винта в металлическое основание позволяет избежать изменение настройки в процессе эксплуатации.
• Основные контакты автомат покрыты серебро содержащим материалом, идентичным по своему составу аналогичной продукции производства ABB, Schnider Electric, Legrand.
• Оригинальная конструкция контактов ВА 4729 обеспечивает снижение потерь между проводником и зажимами выключателя.
• Подвижные контакты внутри выключателя покрыты серебряным покрытием, что увеличивает срок службы и долговечность
• Быстродействующая система расцепления контактов автомата ВА 4729 не позволяет току при КЗ набрать пиковых значений.
• Возможность подключения проводников диаметром до 20 мм.
• Электрическая износостойкость более 6000 циклов отключения-выключения
• Механическая 2000 циклов отключения выключения
• Возможность произвольного размещения в пространстве.

Расшифровка обозначений серии ВА 4729 IEK

Автомат ВА 47-29 ВА 4729 серия автоматических выключателейкол-во полюсов 1,2,3,4ХХ уставка тока перегрузки ХХ характеристка срабатывания при коротком замыкании В 3-5 предназначены для защиты активных нагрузок и протяженных линий освещения с системами заземления TN и IT (розетки, освещение).С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током (компрессор, вентилятор)D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения (низковольтные трансформаторы, ламы-разрядники, подъемные механизмы, насосы)

Вопросы и ответы по серии ВА 4729 IEK

Что обозначают буквы В,С,D в обозначениях модульных автоматов?

Характеристика срабатывания по короткому замыканию. Подбирается по типу нагрузки, которую будет защищать автомат

B 3-5 предназначены для защиты активных нагрузок и протяженных линий освещения с системами заземления TN и IT (для чайников, водонагревателей и т.д).

С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током (используется в 90% случаев при установке в кавартиры и жилые помещения.)

Обычно в квартирах устанавливаются автоматы с характеристикой С.

D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения (низковольтные трансформаторы, ламы-разрядники, подъемные механизмы, насосы)K 8-15 активно-индуктивная нагрузка, эл.двигатели, трансформаторы Z 2-3 электроника

Ниже представлены время токовые характеристики автоматов с характеристикой B (кривая 1) и с характеристиколй C крива 2

Как подобрать автоматы, чтобы построить селективную цепь в квартире?

Если Вы хотете построить селективную цепь по току перегрузки, то в этом случае достаточно будет просто выстроить цепь с повышением номиналов вышестоящих автоматов. То есть, например, на розеточную линию ставим автомат номиналом 16А, а вводной автомат на 25А.

Построить же селективную цепь по короткому замыканию значительно сложнее. Тут необходимо воспльзоваться таблицами слективности из каталогов производителей.

Хотя некторые проектировщики, в своих проектах пытаются выстроить селективную цепь автоматов согласно характеристикам срабатывания (указывают нижестоящие автоматы с характеристикой B, а вышестоящие с характеристикой С или D). Что является наверно не самым верным решением

Конструкционные особенности

Оборудование изготавливается с учетом следующих особенностей:

• Конструкция, с помощью которой регулируется уставка теплового расцепителя, работает посредством вкручивания регулировочного винта в основание устройства, благодаря чему исключается риск случайного изменения параметров в процессе эксплуатации автоматического выключателя.
• Контакты покрываются особым материалом, содержащим серебро.
• Автоматические выключатели ВА 47-49 отличаются пониженными потерями между зажимами и проводником.
• Все подвижные контакты, находящиеся внутри устройства, покрыты особым серебряным покрытием для обеспечения максимального срока службы и надежной работы.
• В автомате используется быстродействующая система расцепления контактов, которая исключает достижение током пиковых значений при возникновении короткого замыкания.
• К устройству могут подключаться провода, имеющие диаметр до 20 мм.
• Оборудование рассчитано на более 6000 циклов вкл-выкл.

При этом автомат может устанавливаться произвольно в любом месте.

Маркировка автоматов

Маркировка автоматического выключателя

Каждый автомат имеет свою маркировку, которая представляет собой буквенно-цифровые и условные графические изображения, используемые для идентификации и доведения до потребителя его основных технических характеристик. Они необходимы для правильного выбора и дальнейшей эксплуатации автомата.

• наименование изготовителя или торговый знак;
• обозначение типа, каталожного номера или номера серии;
• значение номинального напряжения;
• значения номинального тока без символа «А» с предшествующим обозначением типа защитной характеристики (А, В, С, D, K, Z) и класс токоограничения;
• значение номинальной частоты;
• значение номинальной наибольшей отключающей способности в амперах;
• схема соединений, если правильный способ соединения не очевиден;
• значение контрольной температуры окружающего воздуха, если она отличается от 30 °С;
• степень защиты, если только она отличается от IP20;
• для выключателей типа D максимальное значение тока мгновенного расцепления, если он выше, чем 20In;
• значение номинального импульсного выдерживаемого напряжения Uimp.

Маркировка дифавтоматов аналогична маркировке АВ, но содержит дополнительные сведения:

• номинальный отключающий дифференциальный ток;
• уставки отключающего дифференциального тока (для ДВ с несколькими значениями отключающего дифференциального тока);
• номинальную наибольшую дифференциальную включающую и отключающую способность;
• кнопку с символом «Т» для эксплуатационного контроля работоспособности ДВ по дифференциальному току;
• символ «~» – для ДВ типа АС;
• символ для ДВ типа А.

Расшифровка обозначений автоматических выключателей

Наряду с маркировкой выключателей, необходимую информацию о характеристиках и типе АВ содержит его условное обозначение, которое требуется для оформления заказа на покупку АВ.

Условного обозначение автоматического выключателя имеет следующий вид: ВА47-Х1-Х2Х3Х4ХХ5-УХЛ3

Пояснения к условному обозначению АВ приведены в таблице.

Символ	Расшифровка
ВА47	Обозначение серии выключателей
Х1	Тип выключателя
Х2	Число полюсов
Х3	Буква «N» при наличии полюса без расцепителя
Х4	Тип защитной характеристики
ХХ5	Номинальный рабочий ток
УХЛ3	Обозначение климатического исполнения и категории размещения (по ГОСТ 15150)

Примеры записи обозначений АВ:

• однополюсной автоматический выключатель с защитной характеристикой типа «С» на номинальный ток 16 A: Выключатель ВА47-29-1С16-УХЛ3
• четырехполюсной автоматический выключатель с защитной характеристикой типа «С» с незащищенным полюсом на номинальный ток 100 A: Выключатель ВА47-100-4NC100-УХЛ3.

Для изделий исполнения УХЛ3 диапазон рабочих температур составляет от минус 60 до +40 °С.

Особенности конструктивного устройства автоматического выключателя

• ВА 47-29 имеет усовершенствованную конструкцию дугогасящей системы, что обеспечивает наилучшие характеристики выключателя при его включении и выключении. Установка такой системы исключает подгорание контактов, а это обеспечивает более продолжительный срок службы. Также она позволяет обеспечить повышенную защиту от токов короткого замыкания. Конструкция автоматического выключателя соответствует патенту № RU 139886.
• В конструкции устройства предусмотрена возможность комбинирования одновременно шины FORK и соединительных проводов. Для этого предусмотрены дополнительные верхние зажимы. В них же можно установить шину PIN , используемую при построении комплексных сетей распределения питания. Обеспечивается более надежное и виброустойчивое соединение за счет улучшенной конструкции прижимной планки и гнезда с засечками. Последнее новшество способствует не только прижимному воздействию, но и заклиниванию провода в гнезде, обеспечивая его надежный контакт.
• Кроме усовершенствованной конструкции контактного присоединения, автомат- выключатель оснащен противопригарной защитой. Это обеспечивается за счет установки дополнительной проставки с металлическим теплоотводом. Устройство покрыто специальным напылением, которое способствует гашению дуги, исключая оплавление корпуса.
• Все контактные группы покрыты серебросодержащим сплавом путем напайки, который способствует продлению срока службы контактной группы, исключая пригорание и налипания. Кроме этого, покрытие способствует снижению переходного сопротивления, что повышает эффективность работы устройства.
• Увеличенная площадь соприкосновения контактов, что обеспечивает более эффективный теплоотвод и снижает вероятность перегрева конструкции в случае роста тока в нагрузке.
• Корпус имеет повышенную прочность за счет монолитной лицевой стенки и наличия дополнительных заклепок. Также несколько увеличена толщина пластика и нанесены своего рода ребра жесткости в виде продольных выступов.
• ВА47-29 оснащен индикатором положения контактов. Соответственно, при их замкнутом состоянии он зеленый, при разомкнутом красный. А для осуществления быстрого монтажа и демонтажа предусмотрен подпружиненный механизм с рычагом для оттягивания запорного устройства.

Защита электродвигателей

Если в системе будет использоваться автоматический выключатель, относящийся к защитному классу С, при запуске установки, когда токи доходят до десяти номинальных значений или даже превышают этот показатель, может произойти ложное срабатывание оборудования. Чтобы исключить такой риск, в преимущественном большинстве случаев пользуются модульными приборами, относящимися к защитному классу D.

Важно убедиться в том, что система надежно защищена от токов перегрузки, которые в конечном итоге крайне негативно сказываются на продолжительности работы используемой изоляции. Выключатель должен находиться как можно ближе к электрическому двигателю, причем тепловое реле лучше всего устанавливать на пускатель, чтобы добиться равных температурных условий эксплуатации этого оборудования

Нередко случается так, что тепловой расцепитель срабатывает впустую, подвергаясь влиянию каких-либо источников тепла, или же вообще не работает, если находится в условиях пониженной температуры

Нередко случается так, что тепловой расцепитель срабатывает впустую, подвергаясь влиянию каких-либо источников тепла, или же вообще не работает, если находится в условиях пониженной температуры.
