Обозначение автоматического выключателя на схеме

Позиционные обозначения на электрических схемах

Позиционные обозначения на электрических схемах используются для идентификации компонентов, устройств и элементов в схеме. Они представляют собой уникальные символы или комбинации символов, которые помогают легко идентифицировать каждый элемент. Вот некоторые общие примеры позиционных обозначений:

1. Резисторы: R1, R2, R3 и так далее, обозначают различные резисторы на схеме.
2. Конденсаторы: C1, C2, C3 и так далее, обозначают различные конденсаторы.
3. Индуктивности (катушки): L1, L2, L3 и так далее, обозначают различные индуктивности.
4. Источники напряжения: V1, V2, V3 и так далее, обозначают различные источники напряжения.
5. Источники тока: I1, I2, I3 и так далее, обозначают различные источники тока.
6. Транзисторы: Q1, Q2, Q3 и так далее, обозначают транзисторы.
7. Диоды: D1, D2, D3 и так далее, обозначают диоды.
8. Операционные усилители: U1, U2, U3 и так далее, обозначают операционные усилители.
9. Шины и проводники: Обозначаются буквой «BUS» или «W» с индексом, например, BUS1, W2 и т.д.
10. Заземление: Заземление обычно обозначается символом земли (треугольник с палкой) и может быть обозначено как GND или просто знаком земли.

Позиционные обозначения важны для создания читаемых и понятных электрических схем, так как они позволяют легко идентифицировать и отслеживать компоненты на схеме, особенно в случае сложных систем.

Знание о том, как эффективно измерять, передавать и использовать мощность, способствует оптимизации энергопотребления, повышению эффективности систем и устойчивому развитию нашей технологической инфраструктуры. Благодаря постоянному развитию методов и технологий, мы можем стремиться к эффективному и устойчивому использованию электроэнергии в будущем.

Формула для расчета диаметра проволоки предохранителя по мощности электроприбора

Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по нижеприведенной формуле.

где I nom  – номинальный ток защиты предохранителя, А;P max – максимальная мощность нагрузки, Вт;U – напряжение питающей сети, В.

Но гораздо удобнее воспользоваться готовыми данными из таблиц

Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В

Максимальная мощность потребления электроприбором, ватт (BA)Номинал стандартного предохранителя, А

10	50	100	150	250	500	800	1000	1200	1600	2000	2500	3000	4000	6000	8000	10000
0,1	0,25	0,5	1,0	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	15,0	20,0	30,0	40,0	50,0

Рассмотрим на примере как выбирать предохранитель.

Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.

Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.

Мощность электроприбора, ватт (BA)Номинал стандартного предохранителя, АЦвет корпуса предохранителя оранжевый коричневый красный голубой желтый прозрачный зеленый фиолет синий черный

до 50	до 75	до 100	до 150	до 200	до 250	до 300	до 400	до 600	до 700
5,0	7,5	10,0	15,0	20,0	25,00	30,0	40,0	60,0	70,0

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до неремонтопригодности.

Калькулятор для расчета тока предохранителя

Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.

При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.

Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть намного больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Условные обозначение электрических элементов и виды схем

Первоначальный вопрос, с которым обычно сталкивается каждый электрик, — проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к монтажу оборудования, квалифицированный специалист должен ознакомиться с сопровождающими документами.

Оборудование и элементы на схеме могут обозначаться как буквенным, так и графическим изображением. Чертежи разрабатываются в соответствии с ГОСТами и правилами маркировки оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приводятся в ГОСТе 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.

Принципиальная схема квартирного электрощитка

Есть много типов различных схем. В электрике чаще всего используют три основных вида. Функциональные отображают основные узлы устройства, без подробной детализации. Они выглядят как набор отдельных блоков, связанных между собой определенным образом. Схема дает общее представление о работе объекта.

Принципиальная схема содержит подробные указания для каждого элемента, его контакты и связи. Она может описывать как отдельное устройство, так и электросеть. На однолинейных схемах указывают силовые цепи. Способ управления и контроль описывают на отдельном листке. Если устройство не сложное, все размещают на одном документе.

На монтажных схемах указывают элементы и точное их расположение. Если это проводка в квартире или доме, обозначают место установки выключателей, светильников, розеток. Также проставляют расстояния и номиналы. Указывают положение деталей, порядок и способ их соединения.

Кроме того, наносят параметры элементов, которые есть в чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при монтаже и подобрать соответствующее устройство. Эти условные знаки применяют для составления чертежей электроснабжения, силового оборудования и электрического освещения. А также в принципиальной однолинейной схеме электрощитов.

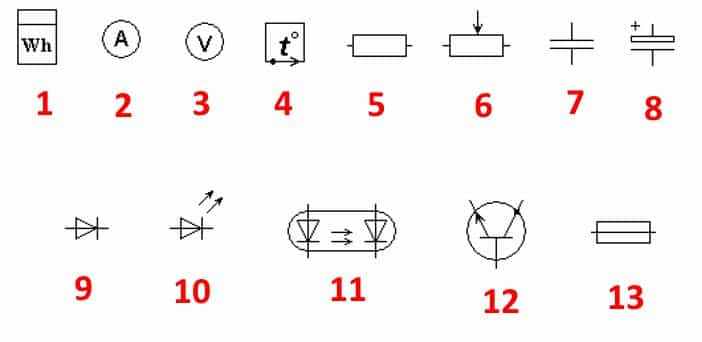

Элементы электрических цепей, приборы

• Номер на рисунке
• Описание
• Номер на рисунке
• Описание

1	Счетчик учета электроэнергии	8	Электролитический конденсатор
2	Амперметр	9	Диод
3	Вольтметр	10	Светодиод
4	Датчик температуры	11	Диодная оптопара
5	Резистор	12	Изображение транзистора npn
6	Реостат (переменный резистор)	13	Плавкий предохранитель
7	Конденсатор

УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.

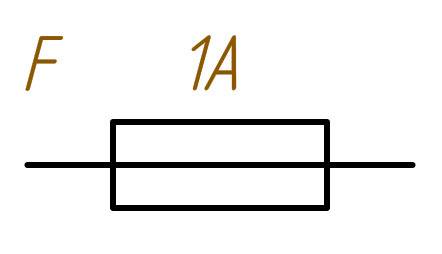

Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.

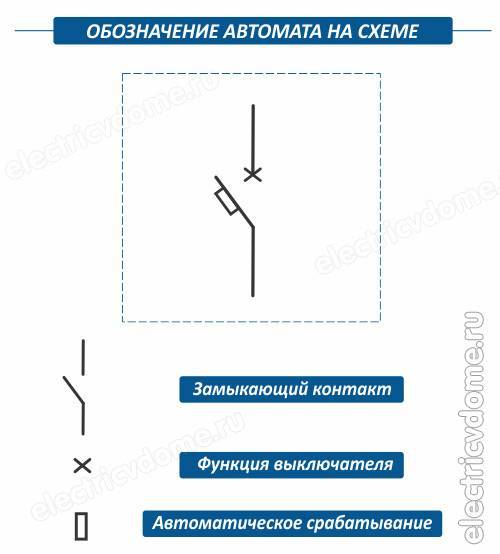

Изображение автоматического выключателя на полной схеме

Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.

Автоматический выключатель на однолинейной схеме

Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).

УГО трансформаторов

Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме

Графическое обозначение электрических машин (ЭМ)

Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.

А — Трехфазные электродвигатели:

1 — Асинхронный с короткозамкнутым ротором

2 — Асинхронный с короткозамкнутым ротором, двухскоростной

3 — Асинхронный с фазным ротором

4 — Синхронные электродвигатели; генераторы.

В — Коллекторные электродвигатели постоянного тока:

1 — с возбуждением обмотки от постоянного магнита

2 — Электрическая машина с катушкой возбуждения

В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.

УГО магнитного пускателя на схеме

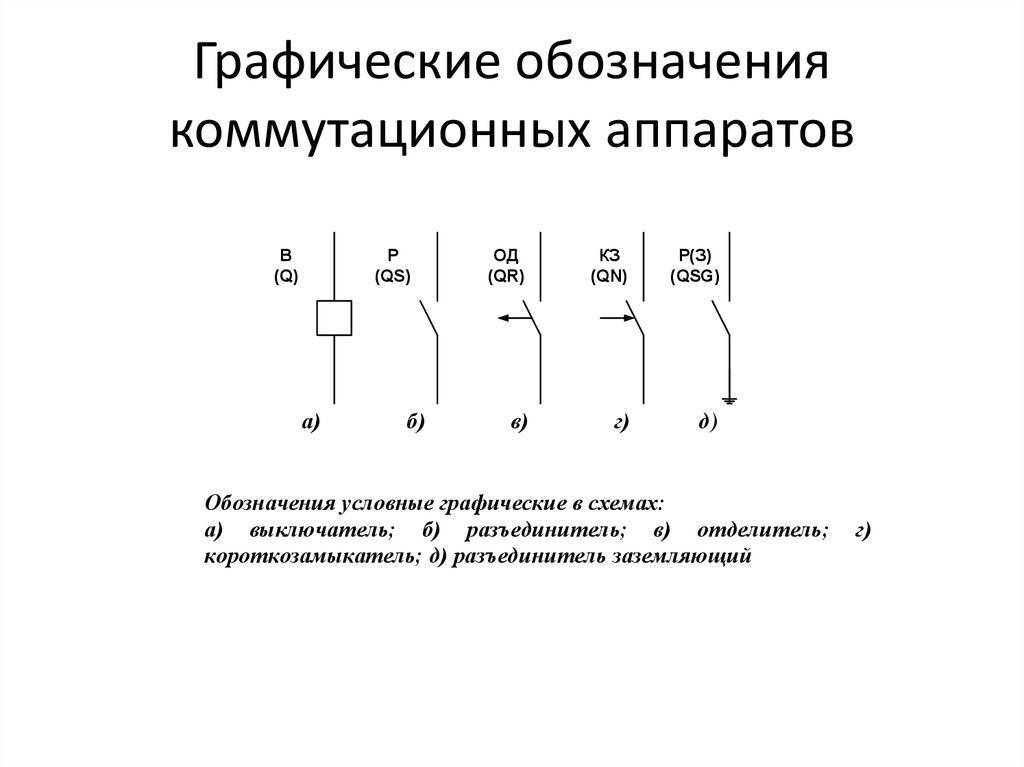

Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.

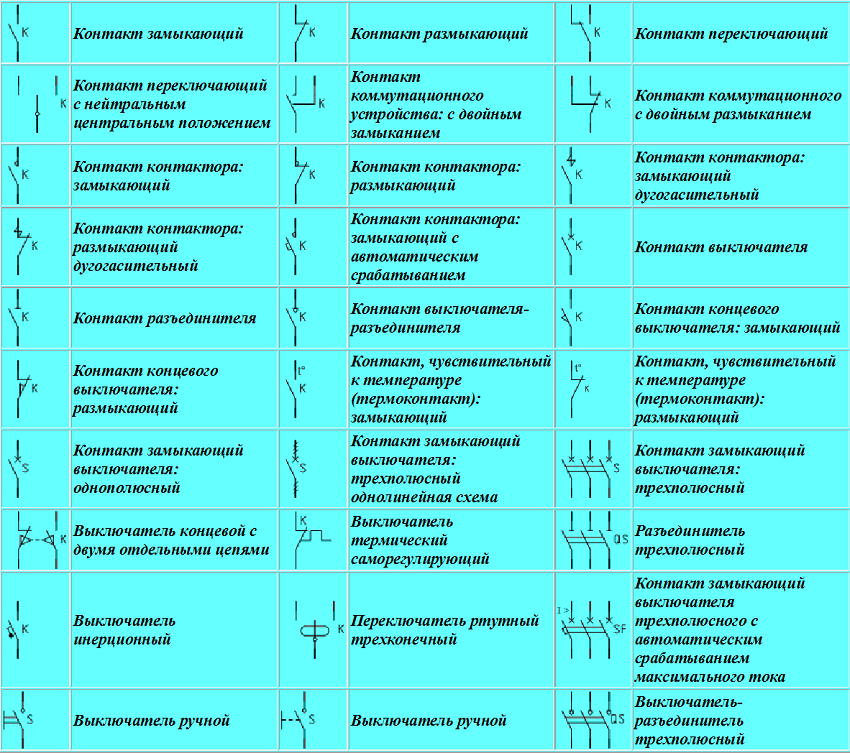

Графические обозначения в электрических схемах механических переключателей

Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.

Звонок на электрической схеме по стандартам УГО с обозначенным размером

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
Требования к размерам отображения элементов в графическом виде.
Принятые нормы  для планов электрооборудования и проводки.
Отображение на схемах коммутационных устройств и контактных соединений
Нормы для воспринимающих частей электромеханического оборудования.
Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Обозначение УЗО на однолинейной схеме

Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной –  элементы, провода и полюса изображаются символически.

Подключение нулевого и заземляющего провода после УЗО

Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы

Важно учитывать следующие часто встречающиеся ошибки:

• Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
• Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
• Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
• Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
• Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
• Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.

Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.

Пример реального проекта

Трехфазное устройство защитного отключения (УЗО)

Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.

В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.

• освещение комнаты, прихожей и кухни;
• свет и розетки в туалете;
• розетки в жилой комнате;
• розетки в коридоре и кухне;
• электрическая плита.

Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.

Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.

В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.

Количество фаз определяется по количеству черточек на схеме. Однофазная – \,  или трехфазная – \\\. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.

Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.

Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.

Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

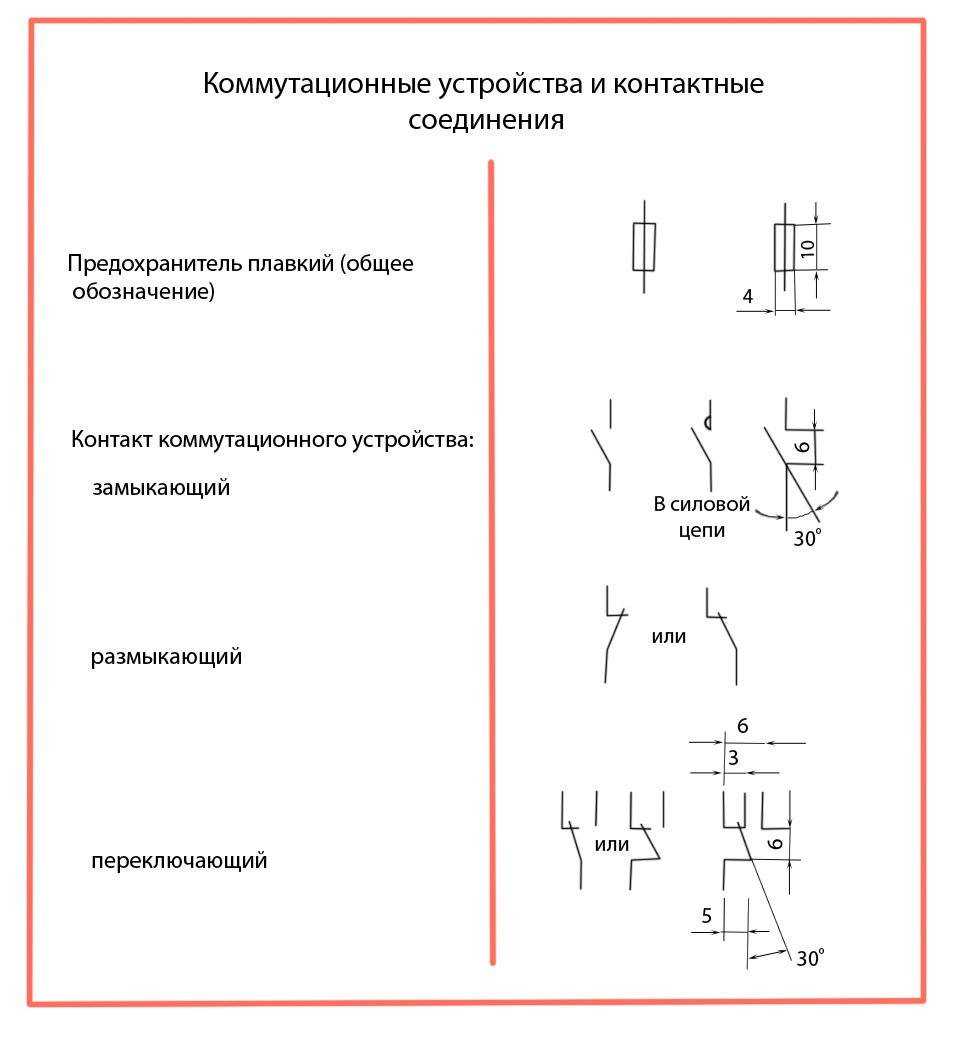

1 Общие правила обозначения контактов

1.1 Чертежи распределительных устройств должны быть выполнены в положении, принятом за исходное, в котором контактная система обесточена.

1.2 Контакты коммутационных аппаратов состоят из подвижных и неподвижных контактных частей.

1.3 Основные (базовые) функциональные характеристики коммутационных аппаратов представлены контактными символами, которые могут быть зеркально отображены:

Эти два устройства механически связаны друг с другом; при подаче сигнала (ток течет по катушке) автоматический выключатель (KM) физически покидает рычаг выключателя (QF), отключая всю группу устройств, питающихся от него.

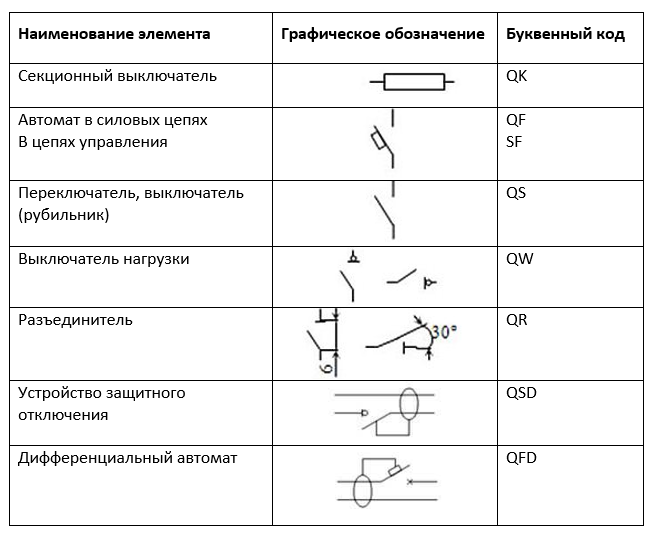

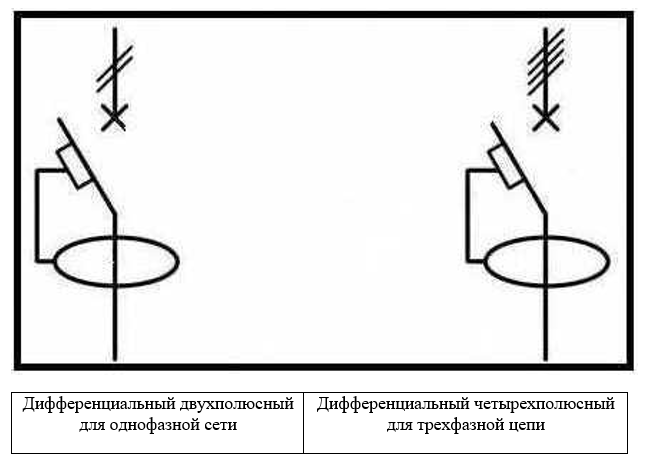

Обозначение дифференциального автомата на схеме

Дифференциальный автомат совмещает в одном аппарате устройство защитного отключения и автоматический выключатель, чем и отличается от УЗО. В этом случае графическое изображение на схеме выглядит следующим образом.

Если для УЗО принимаются буквенно-цифровые обозначения Q1, то для АВДТ (автоматический выключатель дифференциального тока) – QF1. Буквы говорят о функциях аппарата, а цифры указывают на его порядковый номер в схеме. Другая буквенная комбинация QF1D, где D обозначает «дифференциальный».

Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным продолжительное время. Эти показатели строго стандартизированы, а ток может иметь значения: 6 Ампер; 10; 16; 25; 50 и т.д.

Другая важная характеристика – это быстродействие. Токовый показатель обозначается буквами B, C, D, стоящими перед значением номинального тока. Например, комбинация C16, говорит, что автомат быстродействия C, рассчитан на номинальный ток в 16 Ампер.

Дифференциальный допустимый показатель укладывается в следующий ряд: 10; 30; 100; 500 миллиампер. На корпусе прибора обозначается знаком «дельта» с цифрой, соответствующей току утечки.

Эксплуатационные возможности автомата рассчитаны на номинальное напряжение в 220 Вольт для однофазной цепи и 380 для трехфазной.

Дифавтоматы различают по типам, в зависимости от тока утечки и маркируются такими буквенными индексами:

• A – реагирующие на утечку переменного или постоянного пульсирующего тока;
• AC – рассчитанные на срабатывание при утечке с постоянной составляющей;
• B – тип устройства, включающий обе предыдущие возможности.

Эта характеристика может маркироваться небольшим рисунком, обозначающим вид тока.

Устройства работают по селективному признаку, обладают способностью задержки по времени срабатывания. Это обеспечивает выборочное отключение прибора от сети и устойчивость системы защиты. Такая характеристика обозначается буквой S и дает задержку в 200–300 миллисекунд. Маркировка G соответствует 60–80 миллисекундам.

Так как пусковые токи превышают рабочее значение, защита устроена так, что электромагнитный независимый расцепитель отключает устройство в том случае, когда ток в несколько раз превышает номинальный размер.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема  стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

• ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
• ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
• ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
• ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
• ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
• ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

• электрические схемы — Э;
• гидравлические схемы — Г;
• пневматические схемы — П;
• газовые схемы — Х;
• кинематические схемы — К;
• вакуумные схемы — В;
• оптические схемы — Л;
• энергетические схемы — Р;
• схемы деления — Е;
• комбинированные схемы — С.

Вам это будет интересно  Пускатель звезда треугольникОптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

• А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
• В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
• С — Графическое представление исполнительных механизмов;
• D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
• E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
• F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

• А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
• B — переменное напряжение;
• C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
• D — Источник питания аккумуляторного или гальванического типа;
• E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

• А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
• В — графические обозначения для воспринимающих частей тепловых элементов;
• С — Катушка прибора с блокировкой механического типа;
• D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
• Е — УГО для переключателей и кнопок;
• F — Обозначение рубильника.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

В документе приведены представления для:

• Электрооборудования, электротехнических устройств и электроприемников;
• Линий проводок и токопроводов;
• Шин и шинопроводов;
• Коробок, шкафов, щитов и пультов;
• Выключателей, переключателей;
• Штепсельных розеток;
• Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Первая таблица обозначений для линий проводок

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводок

Четвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Обозначение шин и шинопроводов

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.

УГО щитков и пультов управления

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Светильники и прожектора

Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

УГО светильников

Аппаратов контроля и управления

К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.

Условные обозначения аппаратов управления

Обозначения они имеют следующие.

Условные обозначения аппаратов управления продолжение

В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.
