Система автоматической вентиляции теплицы своими руками

Типы систем вентилирования в теплицах

Обустроить качественную циркуляцию воздуха в замкнутом пространстве теплиц можно двумя способами: вручную или автоматизировано. В первом варианте это трудозатраты, ведь нужно постоянно следить за состоянием микроклимата внутри, но для небольших парников этот способ вполне действенен. Во втором случае можно обустроить полностью автоматическую систему, которую лишь иногда нужно будет инспектировать. Как сделать вентиляцию теплицы с достаточной функциональностью, и какой тип ее выбрать?

Ручная вентиляция

Такой воздухообмен еще имеет название естественной вентиляции в теплице. Она происходит посредством отпирания дверей, форточек и фрамуг в стенах парника. Эти проемы могут быть разного размера с различным расстоянием. Основной принцип естественного воздушного обмена гласит, что чем меньшая по размеру форточка, тем чаще их нужно размещать.

Второе правило такого типа вентиляции: отток воздушных масс должен быть равен их притоку. То есть количество проемов должно быть одинаковым.

А вот расположение их должно быть на разной высоте. Приточные фрамуги располагают ниже возле поверхности земли, а проема для отвода повыше, лучше всего в кровле.

С открытием одинакового количества форточек воздушный обмен происходит естественным путем, за счет разницы температур. Теплый нагретый воздух поднимается, и уходит сквозь верхние проемы, а свежий более холодный проникает через нижние фрамуги.

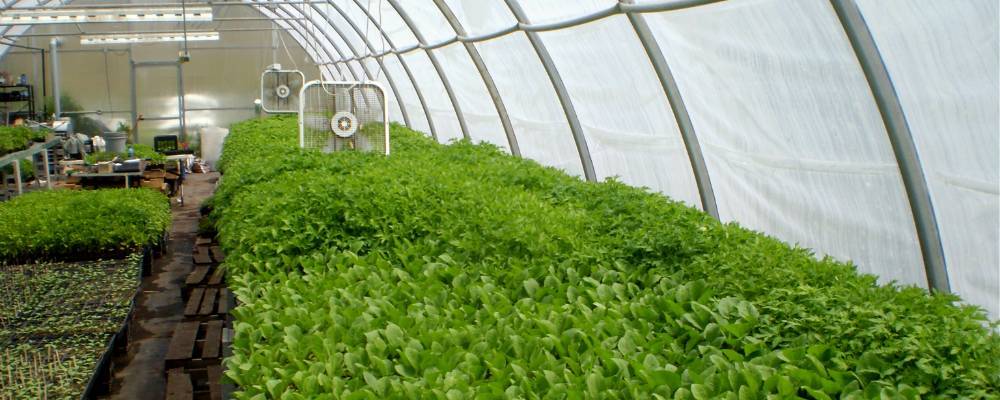

Принудительный воздухообмен

Но, такое проветривание можно устраивать, если теплица небольшая по размерам, с большими парниками придется, постоянно возится, контролируя микроклимат. Чтобы не обустраиваться на постоянное место жительства рядом с форточками, отличным вариантом станет принудительная вентиляция теплицы.

Систему организовывают, монтируя подходящие вентиляторы, запитанные от электричества.

Такой вариант дает массу преимуществ для тепличного хозяйства:

1. Можно обустроить качественное проветривание за относительно небольшие деньги.
2. Установив требуемое количество вентиляторов сделать полноценную вентиляцию по всему пространству парника.
3. Смонтировав систему с учетом технологии можно полностью контролировать микроклимат в теплице, меняя режим работы приточно-вытяжных вентиляторов с более сильного варианта слабым и наоборот.
4. Установка термодатчиков с реле позволит полностью автоматизировать воздухообмен, и включать/выключать в определенное время на ограниченный период.

В отличие от естественной вентиляции, ее принудительный аналог более продуктивный, и намного упрощает работу в тепличном хозяйстве, освобождая время.

Гидравлические системы

Принудительная вентиляция, это самый оптимальный вариант, но она имеет один недостаток – необходимо постоянное наличие электропитания. При его отключении возникнет проблема, особенно в уже теплое время года, когда температура воздуха в замкнутом пространстве парника может подняться до критической отметки за пару часов.

Отличным аналогом автоматизации станет монтаж гидравлической системы. Ее принцип работы построен на физических свойствах жидкостей, как это функционирует?

К фрамугам монтируют систему тяг, которые имеют гидравлический привод. Его работоспособность заключается в следующем. На улице и внутри установлены две емкости с жидкостью. Внутренняя выполняет функцию термодатчика, и при нагревании жидкость, расширяясь по шлангам, двигает рычаг, открывая фрамугу. Уличная емкость служит компенсатором, то есть при охлаждении жидкости, она сжимается, двигая второй рычаг, закрывая форточку.

Но, такая система имеет один недостаток, жидкость меняет свои свойства, постепенно нагреваясь или охлаждаясь, и при наступлении резких заморозков, окна могут попросту не успеть запереть проемы. Однако гидравлическая вентиляция очень проста в обслуживании и дешева при установке.

Биметаллические конструкции

Функционирование системы построено на том же принципе что и гидравлические аналоги. Только работа построена на различном расширении при нагревании двух разных металлов.

Как правило, в качестве датчиков используют сталь и латунь. От нагревания металл расширяется, приоткрывая форточку, а охлаждаясь – система закроет фрамугу.

Устройство такой системы вентиляции очень надежное, и долговечное ведь нет ни источников питания, ни деталей которые могут сломаться. Однако ее можно применять только по небольшим окнам, а также довольно сложно получить точно настроенную на определенную температуру конструкцию.

Обустройство теплицы простыми автоматическими системами вентиляции

Большинство дачников отдают предпочтение простым системам, так как они имеют больше положительных качеств:

• легкость изготовления;
• автономность;
• простая регулировка;
• экологичность;
• доступность.

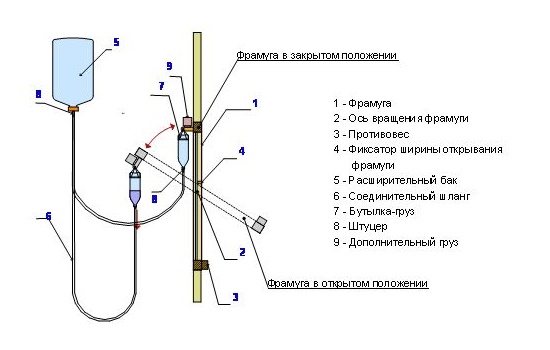

Не зная, как сделать простое автоматическое проветривание теплицы своими руками из подручных средств, достаточно прочесть этот раздел. Итак, самым распространенным способом является переливающиеся сосуды. Создать их может каждый, кто решил облегчить процесс вентиляции в парнике. Никаких особых знаний или мастерства в слесарстве не понадобится. Все элементы безопасны, а полученная в результате система не будет требовать постоянной регулировки.

Чтобы создать систему понадобиться:

• 2 бутылки разных размеров (могут подойти и другие емкости);
• шланг для соединения;
• штуцер (металлическая трубка, диаметр равен шлангу);
• герметик.

Подбирая емкости необходимо учитывать вес и размеры окон. Для небольших окон подойдут пластиковые бутылки объемом 6 и 2 л. Большая бутылка является расширительным баком, который необходимо герметично закупорить при помощи герметика. В крышку устанавливают штуцер, на который одевают шланг. Перед этим заливают 1,5 л воды, так как ¾ от общего объема должно быть заполнено воздухом. Эту же процедуру применяют и для маленькой бутылки. Заливают небольшое количество воды таким образом, чтобы она покрывала край переливной трубки.

Расширительный бак устанавливают в месте определения температуры воздуха (чаще всего под крышей), а также максимально близко к окну, которое будет открываться. Маленькую бутылку подвешивают на верхней части рамы фрамуги. Принцип работы заключается в следующем: высокая температура заставит расширяться воздух внутри бака, из-за чего будет происходить выдавливание воды в маленькую бутылку. Увеличение веса заставит окно открываться. При снижении температуры вода будет перетекать по шлангу обратно и окно закроется.

Термопривод из цилиндра от компьютерного стула

Использование подручных средств – это интересная, а главное практичная и действенная идея. Главное делать правильно и последовательно. Попробуйте сделать приспособление из деталей стула. Для начала потребуется упомянутый цилиндр, с одной стороны которого расположен стальной шток, а с другой – пластиковый. Дальше все делается по инструкции:

• Выдернуть пластиковый шток;
• Избавить цилиндр от внутреннего давления, надев его на металлический штырь;
• Срезать цилиндр с помощью болгарки;
• ;
• Зажать шток в тисках, предварительно обезопасив. Нарезать резьбу М8;
• Цилиндр имеет внутренние детали. Для будущего устройства потребуется только гильза, которую необходимо поставить на место, и алюминиевый поршень – из него извлекаются резиновые кольца;
• Очистить детали, помыв в бензине;
• В гильзу вставить шток, а его конец извлечь из цилиндра. Все нужно делать аккуратно;
• На сделанную резьбу накрутить гайку, которая будет держать шток;
• Вставить алюминиевый шток;
• На резьбу штока надеть удлиненную гайку;
• Вставить вилку и соединить с рычагами управления;
• Заполнить систему моторным маслом.

Термопривод, который будет осуществлять проветривание, готов.

Характеристика автоматической системы проветривания теплиц

Для культур, выращиваемых в тепличных условиях, необходимо соблюдение идеальной температуры и поступление свежего воздуха. Чтобы правильно регулировать климат в оборудованном огороде, устанавливают форточки с доводчиками.

• Проветривание позволяет:
• предотвратить размножение вредителей;
• поддерживать оптимальный режим температуры;
• контролировать уровень влажности в помещении.

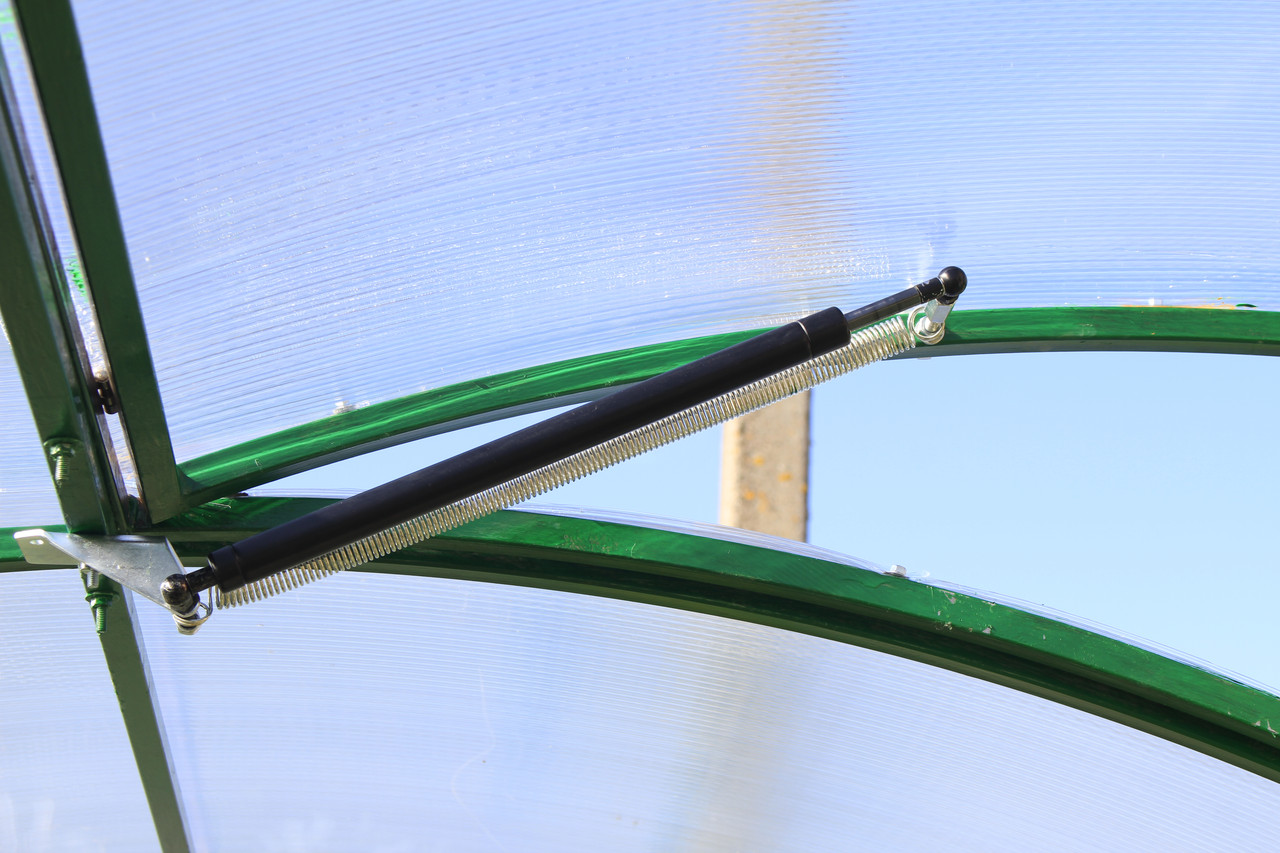

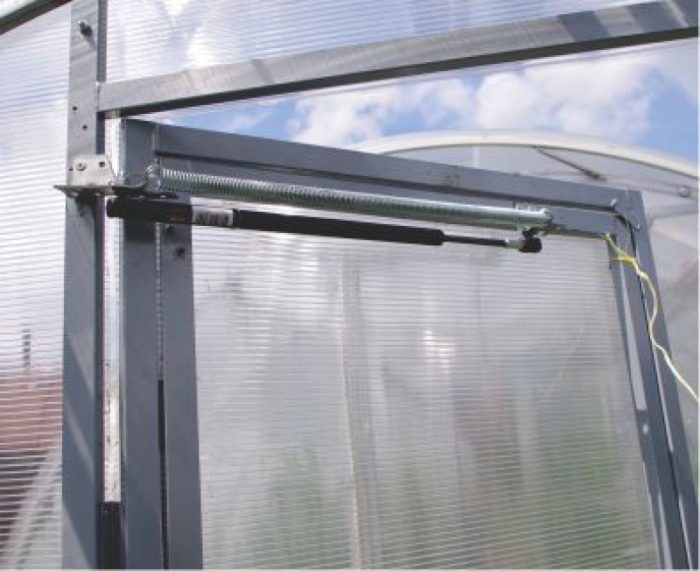

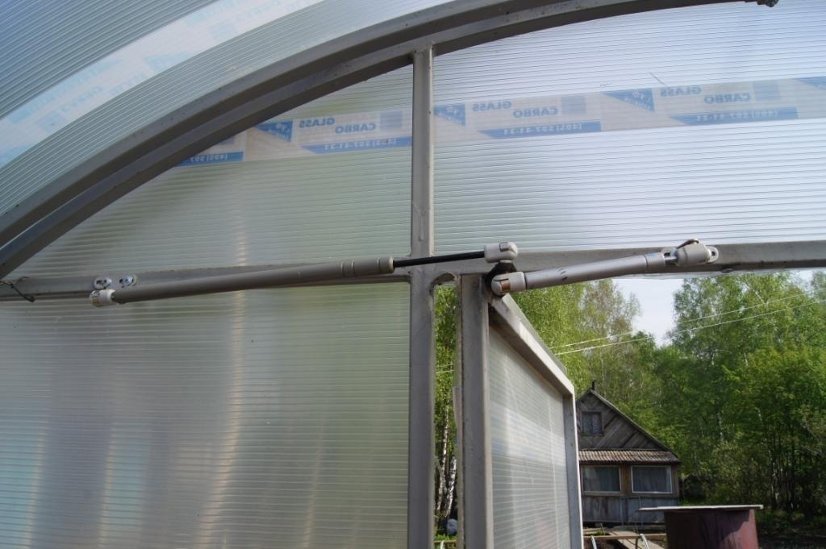

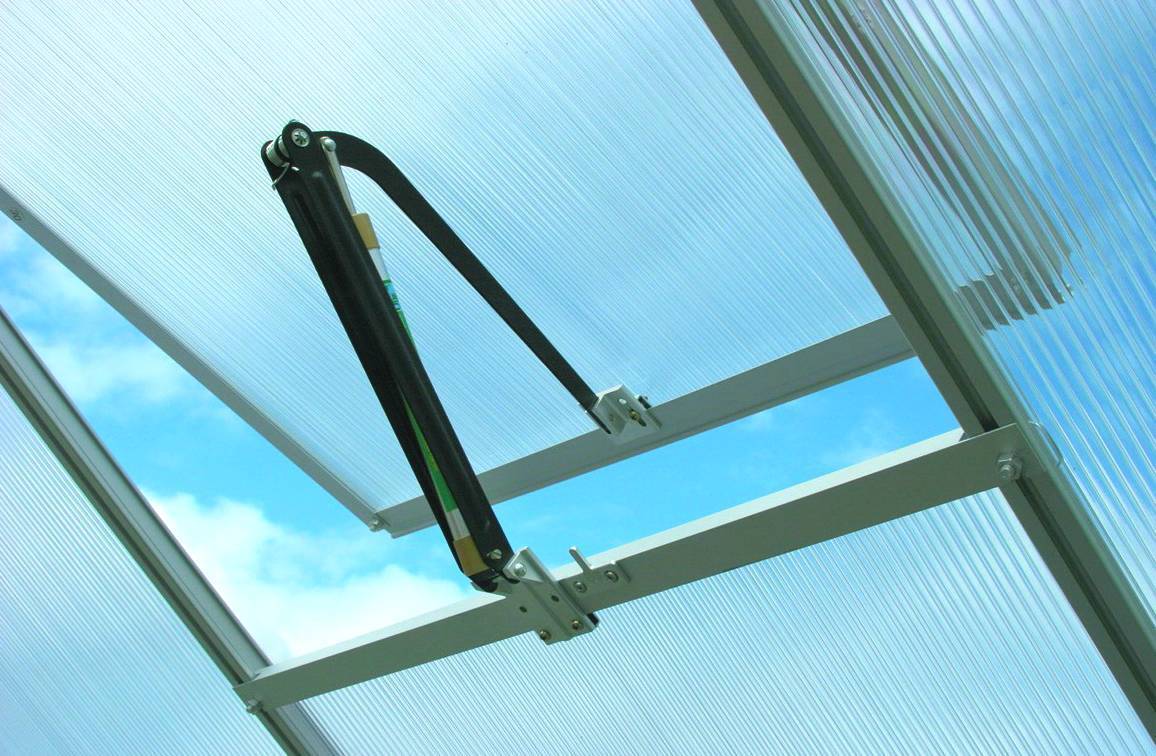

Термопривод для теплиц представлен в виде форточки, оснащённой автоматическими датчиками, которые срабатывают при чрезмерном поднятии температуры в середине теплицы. Вентиляцию устанавливают в потолочной части сооружения, из-за свойства нагретой воздушной массы подниматься вверх.

Важно! Помните, что распределение вентиляции по периметру теплицы должно быть равномерным, что обеспечит одинаковую подачу свежего воздуха, предотвращая сквозняк. На построение длиной 8 м необходимо устанавливать 4 форточки

Устройство для проветривания теплицы на основе сильфона

Советский изобретатель Мызников в свое время создал и успешно испробовал автоматическое устройство проветривания теплиц. Такой механизм можно смастерить своими руками всего за день. Он состоит из сильфона и термобаллона, которые связанные между собой с помощью латунной трубки диаметром 2-4 мм. Размер термобаллона должен быть примерно 0,9 литра.

Устройство Мызникова работает следующим образом:

• термобаллон заполняется ацетоном и тщательно герметизируется, во избежание попадания внутрь воздуха, что очень опасно;
• при достижении определенной температуры ацетон в термобаллоне начинает расширяться и поступает через трубку в сильфон, который, в свою очередь, удлиняется на 3-4 см;
• двуплечный рычаг (6) поворачивается, удлинение сильфона передается через шток (8) и серьгу (7);
• рычаг, поддерживаемый тягами (12 и 13), поворачивает рычаги (2 и 3), изначально крепко привинченные на оси (18).
• в результате рычаги вместе с осью поворачиваются к стойке (4) и поднимают рамы теплицы на целых 30 см.
• при снижении температуры в теплице, пары ацетона в устройстве сжимаются, сильфон укорачивается, и рамы опускаются. В этой системе рамы являются своеобразными возвратными пружинами, постоянно сжимающими сифон с помощью рычагов.

Относительно деталей можно сказать, что пластина (11) крепится к любой опоре, в отличие от термобаллона, который необходимо устанавливать на 2-2,5 м от рам, на любой высоте. Сам сильфон должен быть высотой 40 мм и диаметром 50 мм. Вполне подойдет для работы сильфон, взятый с манометра.

Устройство Мызникова является самым дорогостоящим, но и самым прочным. Зато изобретательные дачники придумали много эффективных способов автоматического проветривания теплиц без каких-либо затрат, и с успехом их используют!

Как и из чего сделать самому: варианты

Плюс создания термопривода своими руками заключается в возможности использования подручных материалов. Достаточно лишь подготовить все необходимые для этого детали.

Очень удобным и простым средством для изготовления автотермопривода является офисное кресло-стул. Как часто, работая за компьютером, вы то поднимали, то опускали сиденье до необходимого уровня? Это было возможным благодаря газлифту. Иногда его еще называют подъемным цилиндром.

Чтобы сделать термопривод для теплицы своими руками из этой детали офисного стула, проделайте такие манипуляции с ней.

• Цилиндр состоит из двух элементов: пластикового и стального штоков. Первый этап работ заключается в том, чтобы избавиться от пластикового тела, оставив только второй, более прочный.
• Отложив запчасть от главного предмета офисной мебели в сторону, возьмите в руки металлический стержень диаметром 8 мм. Зафиксируйте деталь в тисках так, чтобы сверху остался отрезок около 6 см.
• Натяните на этот стержень подготовленный цилиндр и надавите максимально сильно, чтобы из последнего вышел весь воздух.
• Отрежьте часть цилиндра с конусным окончанием и выдавите через отверстие стальной шток. Постарайтесь не повредить гладкую поверхность и резиновый хомут.

На конце штока необходимо сделать резьбу, которая будет подходить под гайку М8

Теперь выдавленную гильзу можно вернуть на место, соблюдая осторожность и оберегая алюминиевый поршень. Стальной шток вставляем во внутреннюю гильзу и вытягиваем с обратной стороны цилиндра. Чтобы поршень не съехал, не провалился внутрь цилиндра в процессе эксплуатации, накрутите на подготовленную резьбу гайку М8

Алюминиевый поршень вставьте в гнездо клапана. К отрезанному концу цилиндра приварите стальную трубку. Присоедините получившийся механизм к блоку управления окном. Выпустите из системы весь воздух и заполните ее маслом (можно машинным).. Термопривод для теплицы из деталей офисного стула готов к употреблению

Чтобы поршень не съехал, не провалился внутрь цилиндра в процессе эксплуатации, накрутите на подготовленную резьбу гайку М8. Алюминиевый поршень вставьте в гнездо клапана. К отрезанному концу цилиндра приварите стальную трубку. Присоедините получившийся механизм к блоку управления окном. Выпустите из системы весь воздух и заполните ее маслом (можно машинным).. Термопривод для теплицы из деталей офисного стула готов к употреблению

Останется лишь проверить приспособление на практике и пользоваться им

Термопривод для теплицы из деталей офисного стула готов к употреблению. Останется лишь проверить приспособление на практике и пользоваться им.

Конечно, изготовление подобных конструкций собственноручно – весьма трудоемкий процесс. Но результат кропотливой работы и внимательности превзойдет все ожидания.

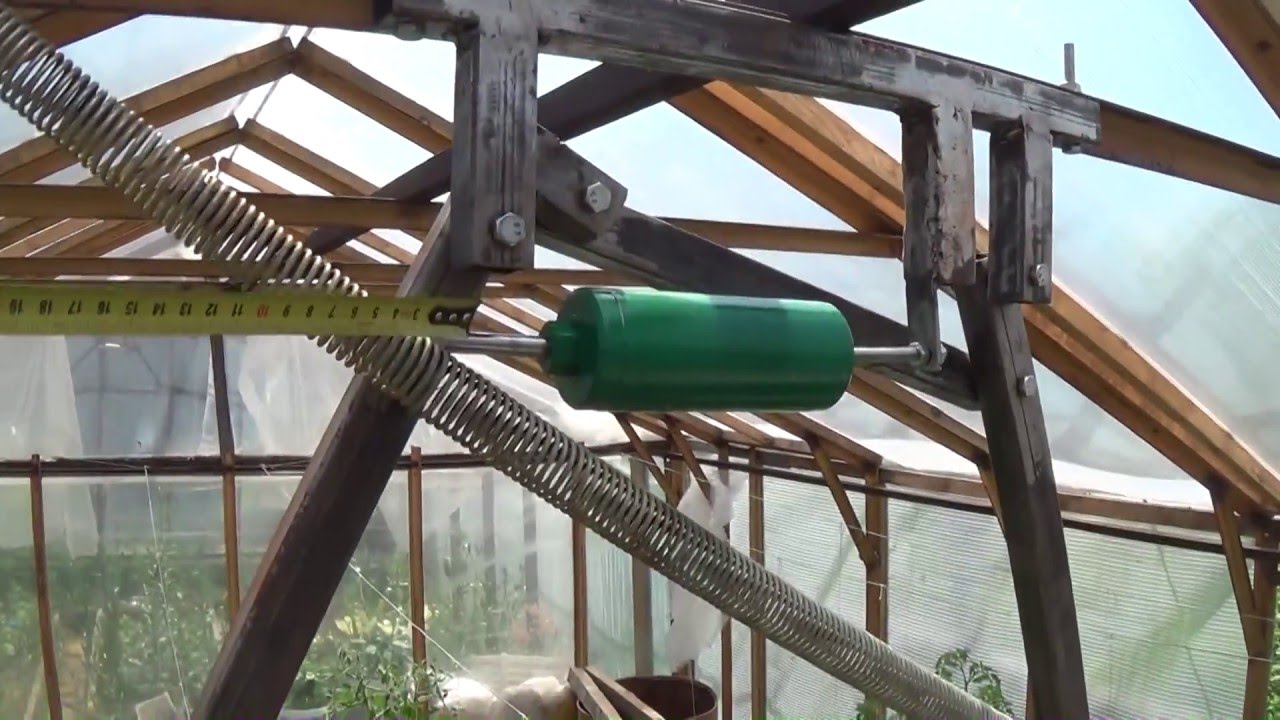

Еще одним подручным средством для создания автоматической системы проветривания парника является обычный автомобильный амортизатор. Основным действующим веществом здесь также будет моторное масло, которое очень тонко реагирует на незначительные перепады температуры, чем и приводит в действие весь механизм.

Термопривод для теплицы из амортизатора выполняется в определенной последовательности.

• Приготовьте необходимые материалы: газовая пружина амортизатора автомобиля, два крана, металлическая трубка.
• Возле форточки, открытие и закрытие которой планируется автоматизировать, устанавливаете шток амортизатора.
• Третьим этапом будет подготовка трубы для машинного масла. К одному концу трубы присоедините кран для поступления машинной жидкости, к другому – такую же конструкцию, но уже для ее слива и изменения давления в системе.
• Обрезаете дно газовой пружины и подсоединяете ее к масляной трубке.

Термопривод из деталей автомобильного амортизатора готов к эксплуатации. Следите за уровнем масла в трубке, чтобы избежать некорректной работы системы.

Пообщавшись с профессионалами, покопавшись в своих ненужных запчастях в гараже или сарае, вы найдете большое количество необходимых деталей для создания своей собственной конструкции термпоприводов. Если уж монтаж готовых изделий производится максимально быстро и просто, то даже изготовление собственноручного механизма с доводчиком или замком для вас не составит особого труда.

После приведения системы в действие необходимо ухаживать за ней, чтобы она еще и оправдала свою особенность в плане долговечности механизма.

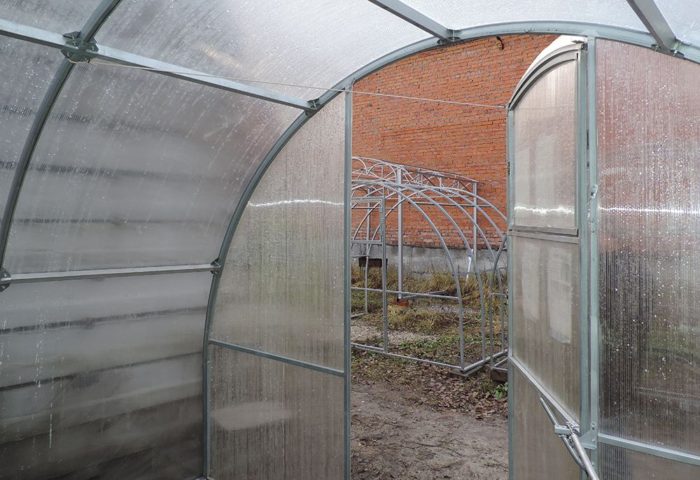

Автоматическое открывание дверей теплицы своими руками пошагово

Автоматическое открывание дверей теплицы, как и аналогичное открывание форточки, способствует лучшему проветриванию помещения. Это позитивно скажется на росте растений и их плодовитости.

Принцип устройства автоматической системы для дверей очень схож с такой же конструкцией для форточек

Важное отличие — дверь тяжелее, потому агрегат должен быть более мощным

В этом случае оптимальным вариантом станет использование электропривода. Он может справиться с серьезными нагрузками.

Можно приобрести готовые системы, но они обойдутся намного дороже, чем установить их самостоятельно. Потому автоматическое открывание дверей теплицы своими руками имеет право на жизнь.

Отличительной особенностью таких дверей является то, что владельцу теплицы придется потратиться на покупку автоматики — основного элемента всей конструкции. Все остальные материалы обойдутся недорого.

Проще всего установить откатные двери. Они имеют в своей нижней части ролики, которые и способствуют передвижению конструкции. Устанавливаются специальные направляющие, которые будут противостоять ветру, нагрузкам и помогать двери реагировать на команды.

Механизм действий таких дверей такой:

1. Используется один двигатель, один редуктор.
2. Передача линейного движения может передаваться на рейку с зубьями или мотоциклетную цепь.
3. Конструкция створки и роликов должна быть жесткой, чтобы противостоять ветру и нагрузкам, но в то же время и податливой, чтобы конструкция легко передвигалась.
4. Устанавливается автоматическая система. Лучше всего установить также дополнительную аварийную систему. Тогда в случае отключения электроэнергии система продолжит работу, и растения не погибнут в теплице.

Также можно сделать автоматические двери на пазах. Для этого нужно приобрести два мотора и систему автоматики. На дверь монтируется профиль — паз, который работает по подсказке «мозга» — системы автоматики. Чем тяжелее двери в теплице, тем мощнее должен быть мотор и редуктор. Но обычно в таких помещениях легкие стеклянные двери, потому на этих элементах можно немного сэкономить.

В этом случае также можно установить аварийное открывание, чтобы предотвратить экстренные ситуации.

Японские технологии

Для равномерной подачи воздуха к растениям предложено использовать систему воздуховодов соединенных с камерой статического давления {1}.

Японская технология вентиляции теплицы – вид сбоку

Воздуховоды диаметром 48мм подходят к каждой полке с растениями. Распределение воздуха производится через отверстия 8мм с углом в 80 градусов.

Японская технология вентиляции теплицы – разрез

Все отверстия, а значит и растения под ними, получают одинаковое кол-во воздуха в силу того, что площадь отверстий много меньше площади поверхности воздуховода, таким образом создается одинаковое давление на всех стенках воздуховодов (эффект “решета”).

Приведенные результаты испытаний показали, что в среднем скорость воздуха на выходе из отверстий составила 10м/с, а скорость в районе стебля 0.5 м/с.

Параметры микроклимата, кратность воздухообмена в теплице

Микроклимат в теплице обеспечивается посредством комплексной работы основных систем: вентиляционной, поливной, при необходимости отопительной, осветительной.

Среди параметров микроклимата, на которые стоит обращать особенное внимание выделяют:

• Концентрация углекислого газа;
• Положение зашторивания;
• Температура стекла;
• Температура точки росы листа;
• Температуру воздуха;
• Уровень освещенности;
• Уровень влажности.

Для поддержания этих параметров на уровне нормы придется потратить немало электроэнергии. Кроме того, несмотря на то, что от внешней среды участок отделен полимером или стеклом — изменения внешней среды все же оказывают воздействие.

Так, колебания температуры, изменения влажности, оптическое излучения, изменение направления и силы ветра также сказываются на микроклимате

Поэтому в зависимости от условий внешней среды важно проводить периодическую корректировку условий на огражденном участке

Еще один пункт, забывать о котором не стоит — кратность воздухообмена, которая зависит от силы ветра, что непосредственно отображается на микроклимате и определяет сторону, с какой необходимо открывать форточки. Так в зависимости от направления ветра — открывать рекомендуется с подветренной стороны.

Необходимость учитывать пункт кратности воздухообмена обусловлена тем фактом, что в сухой летний период горячий воздух может негативно сказаться на уровне влажности. Так же при сильном ветре или ливне вообще рекомендуется закрыть форточки, чтобы не нарушить микроклимат и не навредить урожаю.

Необходимо учитывать условия внешней среды, изменять параметры теплицы, в зависимости от метеорологических условий, что поможет избежать опасности гибели урожая или падения его количества и качества.

Пошаговая инструкция по созданию вентиляционной системы

Монтаж такой автоматической вентиляции в теплице выполняется в 3 этапа.

Схема приточно-вытяжной вентиляции теплицы: 1- форточка на крыше – производит отток воздуха. 2- через форточка в стене происходит приток воздуха.

На 1 этапе в банку емкостью 3 л наливается 800 мл воды, после чего банка закатывается жестяной крышкой. Далее в крышке банки просверливается отверстие. В полученное отверстие вставляется медная (латунная) трубка. Вставляйте ее так, чтобы оставалось 2-3 мм до дна емкости

После этого важно сделать надежную герметизацию просверленного отверстия. Для этого используйте герметик или пайку

На втором этапе отверстие проделывается уже в полиэтиленовой крышке. После этого в него вставляется трубка от капельницы (расстояние до дна тоже должно быть 2-3 мм). Выполняется герметизация отверстия и крышка надевается на банку меньшего объема, в которую нужно предварительно налить около 200 мл воды. В результате таких манипуляций получается самодельный пневмогидравлический сифон.

На последнем этапе сборки при помощи гвоздей нужно закрепить противовес (брус) на нижнюю фрамугу. Это делается снаружи форточки. На верхнюю фрамугу подвесьте банку меньшего объема. Для этого вбейте во фрамугу гвоздь и закрепите банку с помощью проволоки. Банка большего объема подвешивается к рамке парника сверху или просто ставится на полку, размещенную в верхней части теплицы.

Когда температура будет повышаться, теплый воздух начнет вытеснять жидкость из большей банки в меньшую. Вес меньшей емкости увеличится, и форточка начнет открываться. А когда температура начнет снижаться, большая банка станет «забирать» воду назад, что приведет к закрытию форточки.

Примерно раз в 10-14 дней в большую банку нужно доливать воду.

Принципы и особенности работы терморегулятора

Современная техника во многом облегчила труд дачников. Теперь нет необходимости торопиться в теплицу, чтобы проветрить ее в жаркий солнечный день. С этой задачей под силу справиться термоприводу.

Электропривод представляет собой более сложную систему, которая функционирует за счет датчиков. Но в этом случае потребуется подключение к электросети. Термоприводы характеризуются большей автономностью. Но чтобы смастерить их собственноручно потребуются соответствующие навыки.

Принцип работы основан на нагреве масла или другой жидкости:

1. Можно взять вещество, которое расширяется под влияние высоких температур и сужается при остывании.
2. В теплом состоянии оно запустит работу поршня, который в свою очередь откроет окошко в теплице.
3. Как только температура воздуха начнет снижаться, форточка окажется закрытой.

Автоматическое проветривание теплицы своими руками

Наличие на дачном участке теплицы позволяет выращивать различные культуры. Многие огородники-любители своими руками делают теплицы разных форм. При ее обустройстве очень важным вопросом является система вентиляции. На сегодняшний день вопрос проветривания можно решить в несколько способов, к тому же большинство из них не потребует больших финансовых и временных затрат. Так, оптимальным вариантом является автоматическая вентиляция, что позволит системе самостоятельно регулировать открытие и закрытие окон в теплице. Автоматическое проветривание теплицы своими руками выполнить несложно. Достаточно прочесть эту статью до самого конца, запастись инструментом и материалом, а также приложить немного усилий.

Зачем нужно проветривание теплицы и как его организовать

Всё дело в том, что просто повысить температуру воздуха для увеличения роста растений, этого мало. В теплице нужно создать нужный температурно-влажностный режим. И температура и влажность должны не превышать комфортные показатели. Солнце очень быстро повышает температуру воздуха в теплице, в более жаркие дни она поднимается до 60-70 градусов, и вместе с этим сильно повышается влажность. Бедные растения в такой обстановке могут просто свариться. И разные растения любят разный влажностный режим. Если огурцы и перцы хорошо переносят высокую влажность, то помидоры любят более сухой воздух. Температура воздуха в теплице должна быть в диапазоне 25-35 градусов, иначе теплица превращается для её обитателей не в дом, где о них заботятся, а в камеру пыток.

Ручное проветривание

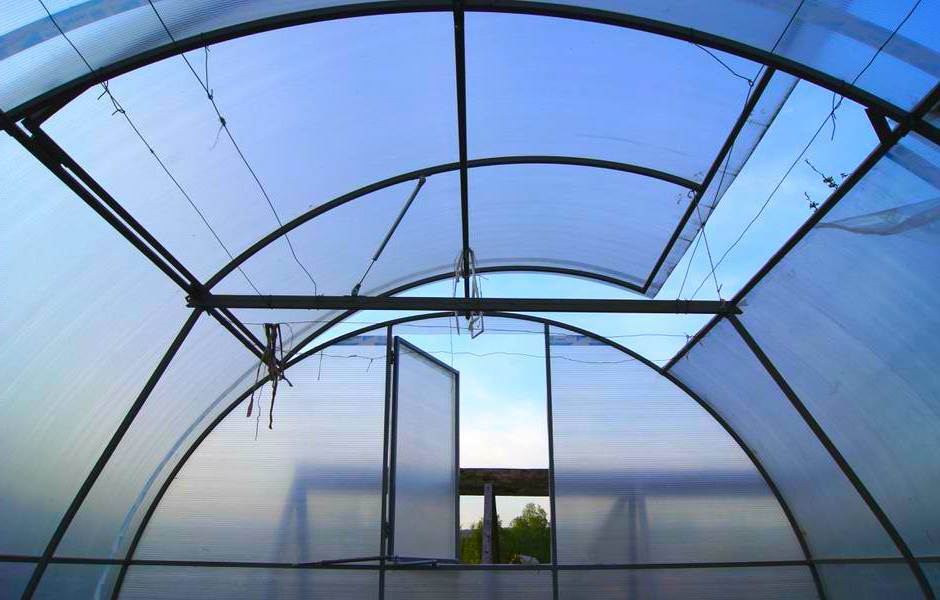

Проветривание теплицы

Для понижения температуры и влажности делают проветривания теплицы. Для этого обычно предусматривают специальные окна и две двери. Горячий воздух выходит из теплицы и дает возможность зайти более прохладному. Но за этим процессом нужно регулярно следить. В обычные дни теплицу открывают утром и вечером закрывают. А если погода переменчивая, ведь часто бывает: то дождь, то вдруг яркое солнце, то открывать-закрывать теплицу приходится по нескольку раз в день.

И для многих дачников, которые могут приезжать на участок только в выходные дни, такой режим проветривания становится невозможным. К тому же, даже если и есть возможность летом жить на даче, то всё равно, отлучаясь днем по делам или на работу, весь день беспокоят мысли, что вдруг пойдет дождь и резко похолодает.

Помочь решить эту задачу может автоматизация проветривания теплицы. Сейчас она часто применяется теми у кого есть теплица. Есть разные возможности. Можно купить готовую систему. Можно изготовить самому. Рассмотрим основные варианты автоматизации.

Автоматизированное проветривание

Автоматизированное проветривание можно организовать несколькими способами. Основные из них:

• автоматические электронные системы;
• автоматические автономные системы.

Автоматические электронные системы

Достоинства:

• Высокий уровень точности;
• Возможность создать полный цикл ухода за растениями включая полив;
• Высокая надежность.

Недостатки:

• Очень высокая стоимость;
• Для самостоятельного изготовления нужны соответствующие знания;
• Зависимость от электричества.

Автоматизированные электронные системы базируются на применении датчиков и реле. Эти системы предлагаются уже готовые, изготавливаются на заказ, можно сделать самому, если обладать определенными знаниями и терпением. Несмотря на их большую привлекательность, не всегда целесообразна их установка. Их устанавливают в хозяйствах где целенаправленно занимаются выращиванием овощей и растений круглогодично. И серьезным минусом есть их зависимость от электричества.

Автономные автоматические системы

Это приспособления, которые используют свойства материалов изменять свой объем и размер при изменении температуры. Таким образом, используются физические свойства материала и никаких дополнительных источников для приведения этих систем в действие не требуется, по этому они и называются автономными.

Основные виды автономных систем:

Достоинства:

• Доступность;
• Независимость от электроснабжения;
• Возможность изготовить самому.

Недостатки:

• Достаточно высокая стоимость;
• Для изготовления нужны специальные навыки и инструменты.

Автономные системы бывают:

• Гидравлические;
• Двухкомпонентные.

Гидравлические используют свойства газов и жидкостей расширятся при нагреве. Используется принцип гидравлических цилиндров. В виде вещества расширителя используется сжатый воздух, фреон, парафин, вода, машинное масло и др.

Различные виды этих приспособлений есть в продаже. Так же можно изготовить их самостоятельно из приобретенных комплектующих или изготовить самому, в том числе используя старые амортизаторы. Но эти работы требуют определенных навыков работы в слесарной мастерской, уметь пользоваться сваркой и работать с металлом. К тому же в самодельных масляных цилиндрах нужно суметь точно подогнать детали, что бы масло не протекало.

Двухкомпонентные приспособления используют свойства двух материалов по разному изменять свою длину при нагреве. Используют би-металлические или металл-дерево. Пластина из материала, который быстрей расширяется при нагреве, становится длиннее и выталкивает (открывает) фрамугу. При охлаждении происходит обратный процесс.

Обустройство различных видов вентиляционных систем

Какие вышеперечисленные типы вентиляционных систем можно обустроить в конкретной теплице, с какими нюансами стоит считаться, и что стоит знать о вентилировании в различное время года?

Поликарбонатные теплицы

Обычно такие постройки продаются в готовом виде, и на местности их попросту нужно собрать. Стены и потолки парника из поликарбоната уже имеют готовые окна для проветривания. Их можно открывать вручную для проветривания, но если теплица большая по размеру, лучше ее автоматизировать с установкой одной из известных систем.

Какой лучше тип автоматики смонтировать: электрический, гидравлический или биметаллический, зависит от габаритов парника.

Наиболее эффективным будет установка вентиляционных каналов с принудительной вытяжкой электрическими вентиляторами. Но стоит руководствоваться главными правилами:

• Смонтировать достаточное для размеров помещения количество вентиляторов.
• Обеспечить полноценный приток свежего воздуха.
• Продумать работу системы вентиляции поликарбонатных теплиц в разные сезоны года (особенно в морозные зимы).

Вентиляция в зимних теплицах

Устанавливая вентиляционные системы в теплицах, рассчитанных на зиму в холодных регионах, стоит задуматься о том, чтобы культуры не попали под морозный воздух.

• Монтируя электрическое принудительное проветривание, устанавливают период подачи воздуха на непродолжительное время, до 5 минут.
• В помещении нужно установить вентиляторы, которые будут разгонять поданный холодный воздух по всему помещению, тогда растения под вентиляционным каналом не будут подвергаться заморозке. Монтаж минимум двух установок (одна под потолком, вторая на торцевой стене) будет смешивать теплые и холодные массы, не давая им застаиваться в отдельных точках пространства.
• Стоит учесть, что вентиляторам придется работать во влажной среде постоянно, а значит, нужны устройства с защитой от влаги.
• Количество установок принудительного вентилирования нужно рассчитывать исходя их общего объема помещения. Обычно производитель указывает в паспорте к устройству, какой объем он может переработать. Обычно вполне достаточно чтобы воздухообмен составлял около 20% всего пространства.
• Терморегулятор имеет свой диапазон температур, обычно этот показатель составляет 25-30 градусов.
• Гидравлические и биметаллические системы не подходят для работы в зимних парниках, так как они очень долго (минимум 20-30 минут) реагируют на изменение температуры воздуха, что станет губительным для выращиваемых культур.

https://youtube.com/watch?v=NjKN8qkg5HU

Проветривание небольших теплиц

В небольших по объему парниках можно обустроить вентиляцию с ручным приводом, так как обычно количество открываемых проемов не превышает нескольких штук. Как вариант, установить лебедку с возможностью подъема всех окон или панелей для подачи свежего воздуха.

Но, можно обустроить и электрическое принудительное проветривание с небольшими по мощности вентиляторами.

Также хорошим решением станет установка гидравлического привода, или вентиляции с автоматическим управлением на биметаллическом принципе.

Промышленные теплицы

Обычно это помещения с большой площадью. Для вентилирования таких больших объемов воздуха, его подачу организовывают через проемы расположенные сверху в перекрытии или верхние ограждения. Количество проемов и их площадь составляют 25 % от всей поверхности кровли.

Управление системой осуществляется в автоматическом режиме за счет терморегуляторов. Также возможно открывание/закрывание всех створок нажатием одной кнопки, через редуктор происходит отпирание всех створок сразу.

Теплицы для огурцов

Огурцы очень капризная культура, и не переносит сквозняки. При наличии такого интенсивного проветривания, почва будет пересушенной, а удаление углекислого газа скажется на развитии женских соцветий.

Однако и движение воздуха также нужно для опыления цветов культуры, иначе урожай будет скудным.

Важно учесть все эти моменты и выбрать электрическое проветривание с маломощными вентиляторами, и с рекуперацией воздушной массы (перемешивания)

Вентилирование в теплицах Митлайдера

Особенность таких построек в том, что один скат находиться над другим на высоте 450 мм.

Проемы для вентилирования воздуха располагают именно на продольной стенке между обоими скатами крыши.

Здесь возможна установка как ручного регулирования проветривания, так и монтаж автоматических систем с наиболее подходящим приводом (электро- гидравлики и прочих).

На что опираться при выборе устройства для открытия?

Основные параметры, позволяющие обеспечить удачный выбор:

• Количество теплиц и их размеры. Чем больше эти величины, тем сильнее зависимость от правильного оснащения парников. В данной ситуации самым надежным видится использование систем, работающих на электричестве из-за их точного и мгновенного реагирования на изменения температуры и большой мощности.
• Надежность электросети. Решив остановиться на электроприводе, необходимо наладить бесперебойность подачи электроэнергии. Чтобы оградить себя от сбоев в работе электросети, необходимо установить, например, генератор и предусмотреть возможность аварийного переключения всех приборов на него.

  Другие альтернативные источники энергии, способные преобразовываться в электричество, – энергии ветра и солнца. В первом случае можно установить ветряки, во втором – солнечные батареи. Целесообразность их установки и использования зависит от количества солнечных дней и частоты и силы ветров в местности.

• Прочность материалов и конструкции парника. Монтируя приспособления для проветривания, вы создаете дополнительную нагрузку на конструкцию теплицы.
• Антикоррозийное покрытие оборудования. Выбирайте механизмы с защитным покрытием от воздействия влажности.
• Количество форточек, на какие планируется устанавливать автоматику и их расположение. Влияет на увеличение нагрузки на парник и на расходы, исходя из количества приводов. Локализация окошек может быть сверху или сбоку. Верхние будут закрываться под собственным весом, когда шток ослабит свое давление. А для боковых необходимо устанавливать более сложные конструкции с доводчиками.
• Капризность выращиваемых растений. Некоторые растения требуют определенного температурного режима, который способны обеспечить не все термоприводы. В таком случае нужно использовать электрические приводы с собственными настройками датчиков. При выборе автономных устройств придется поискать подходящий наполнитель цилиндров, чтобы он расширялся и сужался при нужных вам температурах.

И, конечно же, важный вопрос – сколько вы готовы потратить на обустройство теплицы? Если вы многое умеете делать своими руками, то, возможно, ваш выбор остановится на самодельных устройствах.

Для чего нужно проветривать теплицу

В теплицах необходимо поддерживать температурный режим, благоприятный для высаженных растений. Парниковый эффект создает подходящие условия для роста и развития теплолюбивых саженцев, но если циркуляция свежего воздуха будет отсутствовать, растения в теплице начинают болеть. Без проветривания у саженцев нарушается процесс фотосинтеза, они не получают достаточного количества жизненно-важных элементов. Температура воздуха поднимается, и растение погибает. Поэтому проветривание теплиц необходимо и должно осуществляться регулярно.

Огородники часто сталкиваются с проблемой своевременного открытия форточек или дверей. Случаются ситуации, когда человек попросту забыл о том, что теплица закрыта или открыта. Когда он вспоминает об этом, растения уже пострадали и требуют немедленной реанимации. Для предотвращения таких случаев был придуман термопривод, который открывает форточки или двери теплицы автоматически.
