Устройство и технические характеристики электрического автомата

Защитные характеристики C, B и D автоматов

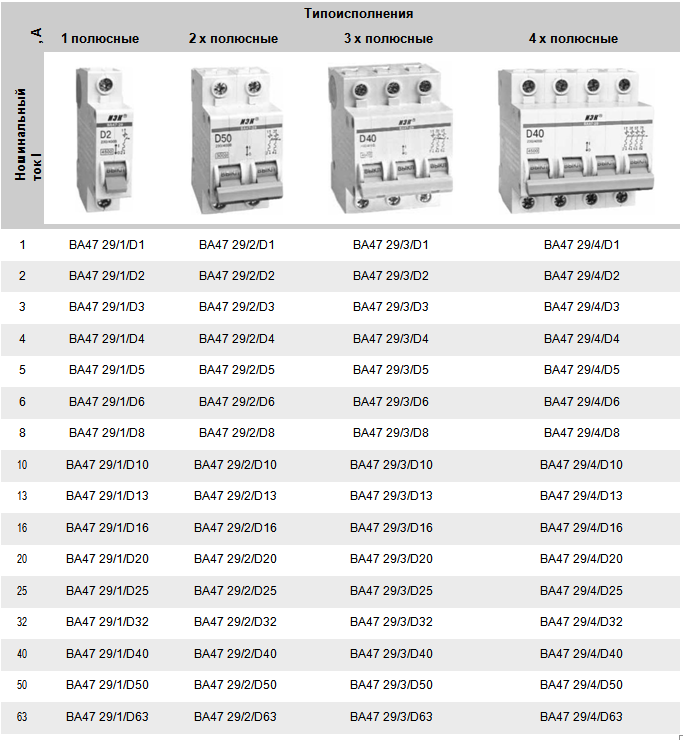

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

• для защиты сетей:
  • от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;
• для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.

Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.

Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики	Мгновенное отключение при коротком замыкании из диапазона	Предпочтительное применение автоматического выключателя	Нагрузки
B	(3-5)·In	длинных кабелей; сетей с электронагревательными приборами (плитой, бойлером); маломощных сетей: сигнализации; измерения; управления.	резистивные
C	(5-10)·In	освещения; розеток; бытовых электрических приборов.	резистивные, индуктивные с низким пусковым током
D	(10-50)·In	электрических двигателей (стиральных машин, водяных насосов); низковольтных трансформаторов; ламп-разрядников.	индуктивные с высоким пусковым током

где I_n – номинальный ток автоматического выключателя.

Примеры:

1. Автомат на номинальный ток I_n = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·I_n), но мгновенно отключится при коротком замыкании 30 ампер (5·I_n) и выше.
2. Автомат на номинальный ток I_n = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·I_n), но мгновенно отключится при коротком замыкании 160 ампер (10·I_n) и выше.
3. Автомат на номинальный ток I_n = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·I_n), но мгновенно отключится при коротком замыкании 2500 ампер (50·I_n) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

• нижняя граница (3, 5 и 10 от I_n соответственно) – отключения не происходит в течение 0,1 секунды;
• верхняя граница (5, 10 и 50 от I_n соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

• протяжённых кабельных линий;
• цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
• вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
  • сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

• квартирные и офисные розетки;
• освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
• отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

• стиральных машин;
• посудомоечных машин;
• насосов для забора питьевой воды;
• сварочных аппаратов.

Почему подходят только автоматы с характеристикой D? В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Наибольшая отключающая способность

Ics/Icu и Icu

А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.

Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.

Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.

Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.

Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.

Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.

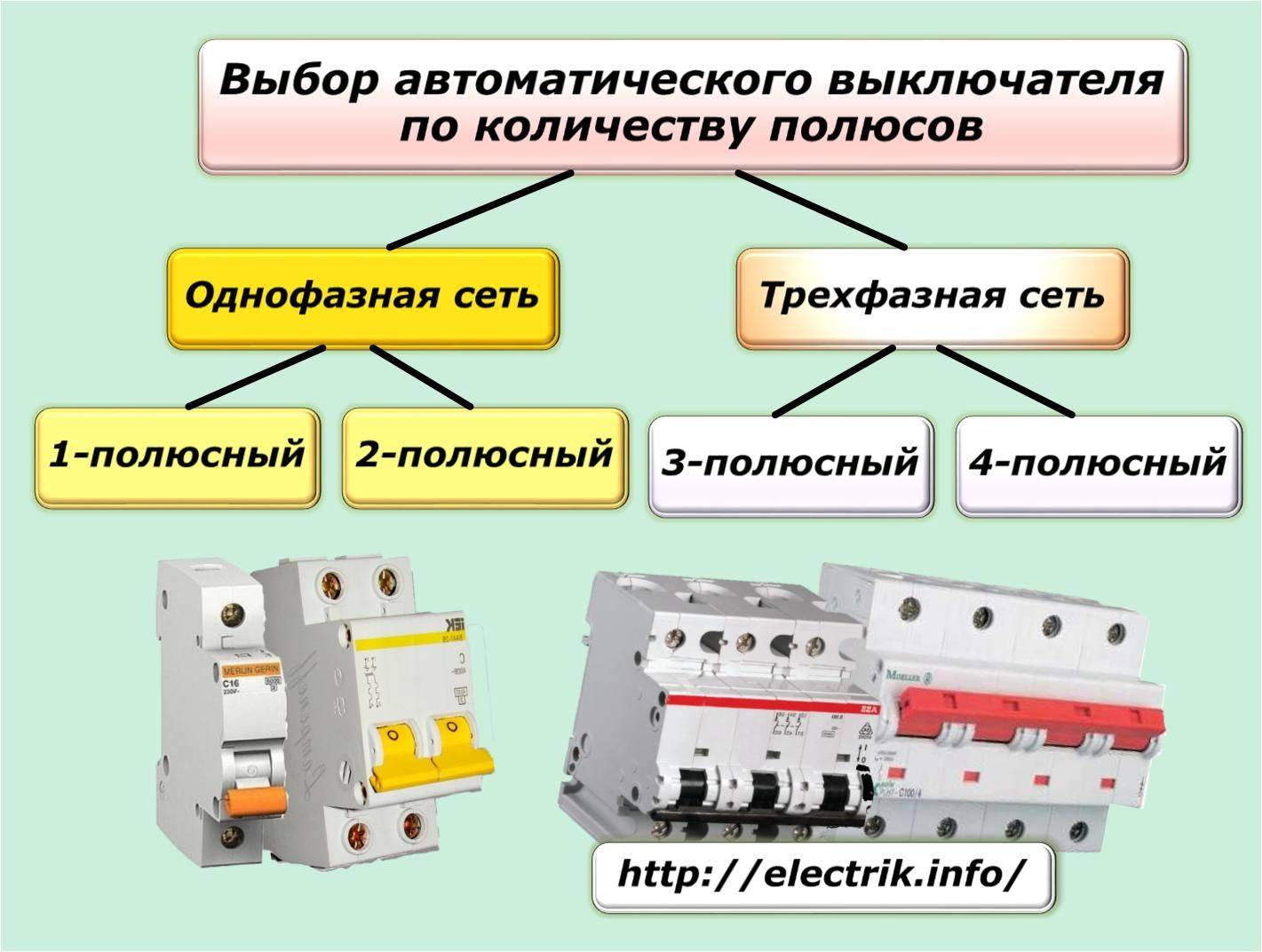

Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:

пожар и выгорание корпуса

ненормальный гул при последующем включении, если автомат все таки “выжил”

неселективная работа или спекание контактов

Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.

Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?

Компания производитель. Купить автоматический выключатель. Цена автомата c63

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Особенности комплектации

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C63 – цена

Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата   Читать далее…

Ваш Удобный дом

Параметры автоматических выключателей

Характеристики автоматических выключателей – это еще один показатель, по которому они отличаются друг от друга

В первую очередь мастера обращают внимание, насколько защитное оборудование чувствительно к перепадам тока. Достаточно посмотреть соответствующую маркировку, чтобы понять, как устройство будет реагировать на возрастание силы тока. Одни сразу отключают доступ к питанию, в то время как другие срабатывают с задержкой

Одни сразу отключают доступ к питанию, в то время как другие срабатывают с задержкой.

В зависимости от чувствительности меняется и маркировка:

• А. Самые чувствительные и эффективные устройства, которые мгновенно отключают электроснабжение, как только фиксируется повышенная нагрузка. Их не используют в бытовых сетях. Основной сферой применения являются цепи, обеспечивающие питанием высокоточное оборудование.
• В. Когда фиксируется превышение током номинального значения силы, автомат отключает питание с небольшой задержкой. В преимущественном большинстве случаев сферой применения этих приборов являются линии, в которые подключается дорогая бытовая техника.
• С. Наиболее популярный вариант автоматов для бытового применения. Когда таким оборудованием регистрируется превышение силы тока, они не сразу отключают электропитание, а с некоторой задержкой. Благодаря этому, если перепад является незначительным, нагрузка может нормализоваться сама, не требуя принудительного отключения всего помещения.
• D. Имеют самую низкую чувствительность, из-за чего основной сферой их применения являются электрощиты, находящиеся на подходе к зданию. Другими словами, этими щитами обеспечивается своеобразная подстраховка квартирных устройств: если последние по каким-то причинам не срабатывают после обнаружения критической ситуации, общая сеть отключается этими приборами.

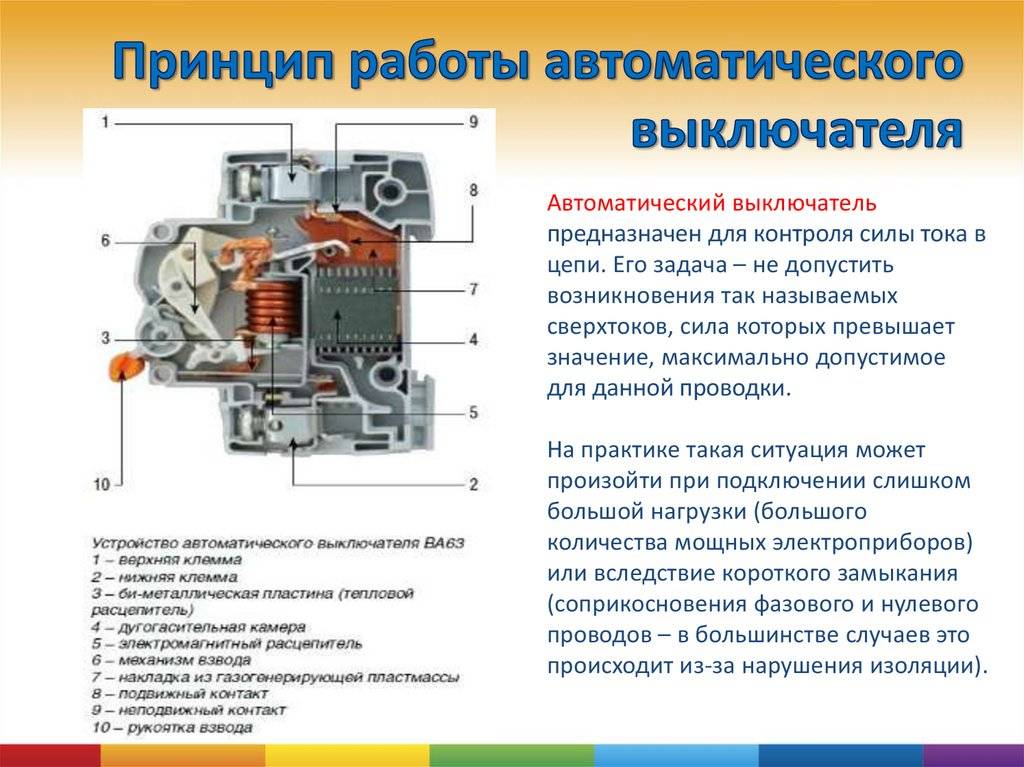

Как устроен автоматический выключатель

Защищающее изобретение включает в себя: клеммы для подсоединения; подвижный силовой контракт; гибкий проводник; ручку для руководства; винт для регулировки теплового расцепления; отверстие для выхода газов; неподвижный контакт; электронный расцепитель.

Основным элементом данного прибора представляется электронный расцепитель. Он способствует автоматическому выключению электросети при появлении в ней короткого замыкания. В итоге такого процесса в электрической сети формируется ток, причем показатель его значительно превышает начальную величину данного параметра.

Период срабатывания прибора зависит от размера тока. Времятоковая характеристика наносится на поверхность прибора в виде индекса. В данной цепи катушка подключена последовательно к силовым контактам и тепловому расцепителю. При исправной эксплуатации защитного устройства контакты находятся в замкнутом состоянии.

Если возникло короткое замыкание, ток энергично увеличивается, скорость магнитного потока также возрастает, что создает перемещение сердечника, а вследствие этого и разъединение контактов, при этом электрическая сеть обесточивается.

Тепловой расцепитель защищает электрическую цепь от высокой нагрузки. Заключает в себе металлическую пластину, один конец которой соединен с механизмом расцепления. Эта пластина подключена в электросеть следом за катушкой электромагнитного расцепителя.

При достижении в сети большого тока, пластина подвергается нагреванию и изгибанию, при этом происходит контакт с рычагом. Рычаг в свою очередь срабатывает и автоматически обесточивает цепь.

Автоматические выключатели серии А3700

Автоматические выключатели серии А3700 предназначены для работы в электрических силовых установках переменного тока напряжением до 660 В и постоянного тока напряжением до 440 В.

Таблица 7.1. Технические характеристики

Тип автомата	Исполнение	Номинальный ток автомата, А	Пределы регулирования номинального тока расцепителя, А	Уставка по току срабатывания
переменного 660 В	постоянного 440 В
А3710Б	Токоограничивающее с полупроводниковыми расцепителями максимального тока	40	20—40	(3—10)Iн	(2—6)Iн
80	40—80
160	80—160
А3720Б	250	160—250	(3—10)Iн	(2—6)Iн
А3730Б	400	160—250	(3—10)Iн	(2—6)Iн
250—400
А3740Б	630	250—400	(3—10)Iн	(2—6)Iн
400—630
А3710Б	Токоограничивающее с электромагнитными расцепителями максимального тока	160	16—40	400 ± 60 А	600 ± 90 А
40—63	630 ± 90 А	750 ± 110 А
63—100	1000 ± 150 А	960 ± 140 А
100—160	1600 ± 240 А
А3720Б	Токоограничивающее с электромагнитными расцепителями максимального тока	250	160	1600 ± 240 А	960 ± 140 А
200	2000 ± 300 А	1200 ± 180 А
250	2500 ± 370 А	1500 ± 220 А
А3730Б	400	250	2500 ± 370 А	2400 ± 360 А
320	3200 ± 480 А
400	4000 ± 600 А
А3740Б	630	400	4000 ± 600 А	3800 ± 570 А
500	5000 ± 750 А
630	6300 ± 950 А
А3730С	Селективное с полупроводниковыми расцепителями максимального тока	400	160, 200, 250, 320, 400	(3—10)Iн	(2—6)Iн
А3740С	630	250, 320, 400, 500, 630	(3—10)Iн	(2—6)Iн

Таблица 7.2. Технические характеристики

Параметр	Тип
А3791В	А3792Б	А3793Б	А3794Б	А3793С	А3794С	А3797С	А3798С
Номинальный ток, Iн, А	630	250; 400; 630	250; 400; 630	630
Количество полюсов	2	3	2	3	2	3	2	3
Номинальное напряжение	переменного тока, В	660	660	660	660	660	660	660	660
постоянного тока, В	440	—	440	—	440	—	440	—
Токовые уставки полупроводникового расцепителя, Ip, А	—	160; 200; 250 250; 320; 400 400; 500; 630	160; 200; 250 250; 320; 400 400; 500; 630	Без максимальных расцепителей тока
Токовые установки электромагнитных максимальных расцепителей тока, А, (*)	2500; 3200; 4000; 5000; 6300	4000	6300	—	—
Предельная отключающая способность, Ics, кА	Сosj = 0,3	660 В	28,6	28,6	28,6	28,6
380 В	50,5	50,5	50,5	50,5
на постоянном токе 220 В и постоянной времени цепи 0,015 с	111	111	111	111
Наличие токоограничения	+	+	—	—
Уставки полупроводникового расцепителя в зоне токов	перегрузки	по току х Iр	—	1,25	1,25	—
по времени, с	—	4; 8; 16	4; 8; 16	—
короткого замыкания	по току х Ip, А (**)	—	2; 3; 5; 7; 10	2; 3; 5; 7; 10	—
по времени, с (***)	—	—	0,1; 0,25; 0,4	—
Верхняя граница зоны селективности, кА	—	—	30	20	—
Износостойкость, циклов Вкл. – Откл.	общее количество	16000	16000	16000	16000
под нагрузкой	3000	3000	3000	3000
Вид привода	ручной	+	+	+	+
электромагнитный	+	+	+	+
Исполнение	стационарное	+	+	+	+
выдвижное	+	+	+	+
Присоединение внешних проводников	переднее	+	+	+	+
заднее	+	+	+	+
Способ монтажа	шины	+	+	+	+
кабель (провода), (****)	+	+	+	+
Габариты	ширина, мм	225	225	225	225
высота, мм	400	400	400	400
глубина, мм	170	170	170	170
Независимый расцепитель	50; 60 Гц, В	110; 220; 380; 440	110; 220; 380; 440	110; 220; 380; 440	110; 220; 380; 440
постоянного тока, В	110; 220	110; 220	110; 220	110; 220
Нулевой расцепитель напряжения	50 Гц, В	127; 220; 230; 240; 380; 400; 415; 660	127; 220; 230; 240; 380; 400; 415; 660	127; 220; 230; 240; 380; 400; 415; 660	127; 220; 230; 240; 380; 400; 415; 660
60 Гц, В	127; 220; 240; 380; 415; 440	127; 220; 240; 380; 415; 440	127; 220; 240; 380; 415; 440	127; 220; 240; 380; 415; 440
постоянного тока, В	110; 220	110; 220	110; 220	110; 220
Электромагнитный привод	50 Гц, В	127; 220; 230; 240; 380; 400; 415; 550; 660	127; 220; 230; 240; 380; 400; 415; 550; 660	127; 220; 230; 240; 380; 400; 415; 550; 660	127; 220; 230; 240; 380; 400; 415; 550; 660
60 Гц, В	127; 220; 240; 380; 400; 415; 440	127; 220; 240; 380; 400; 415; 440	127; 220; 240; 380; 400; 415; 440	127; 220; 240; 380; 400; 415; 440
постоянного тока, В	110; 220	110; 220	110; 220	110; 220
Свободные контакты	660 В, 50, 60 Гц, А	4	4	4	4
440 В постоянного тока, А	4	4	4	4

Примечания:

* Для постоянного тока — 2400; 3800 А.

** Для постоянного тока 2; 4; 6 х Ip.

*** Для постоянного тока 0,1; 0,25 с.

**** Без кабельного наконечника.

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

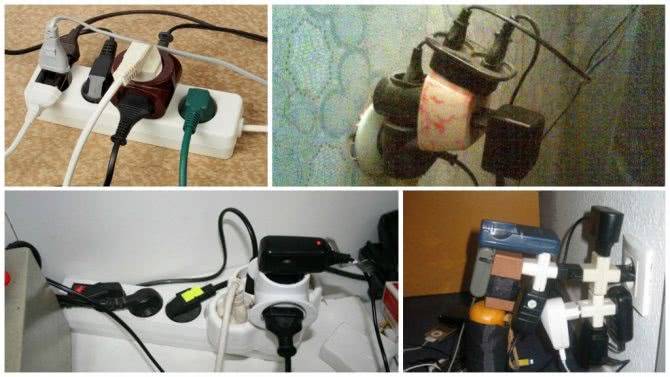

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

Испытание электрических машин, аппаратов и приборов

Для подтверждения полного соответствия заявленным требованиям и стандартам, электрические машины подвергаются разного рода испытаниям, которые проводятся на разных этапах производства и эксплуатации оборудования.

Испытания могут быть:

• приемочные – таким испытаниям подвергают опытные образцы, для того чтобы в дальнейшем запустить оборудование в серию;
• приемо-сдаточные – проводится с каждой единицей оборудования с целью установления оптимальных технических и эксплуатационных параметров;
• периодические – проводятся в определенное время и призваны выявить соответствие технических характеристик оборудования заявленным требованиям и стандартам предприятия;
• типовые – необходимы при внесении определенных изменений в конструкцию устройства;
• аттестационные – направлены на установление стандартов качества выпускаемой продукции;
• эксплуатационные – осуществляют в процессе работы оборудования. Такие испытания нацелены на выявление возможных неисправностей и сбоев в работе устройств.

Характеристики автоматических предохранителей

Номинальный ток (In)

Номинальный ток – это максимальное значение тока, при котором автоматический предохранитель может нормально функционировать и не выйти из строя. Величина номинального тока указывается на корпусе автомата и может варьироваться от нескольких миллиампер до нескольких тысяч ампер.

Напряжение (Ue)

Напряжение указывает на максимальное значение напряжения, при котором автоматический предохранитель может работать нормально и не выйти из строя. Как правило, значения напряжения, которые допустимы для работы автомата, составляют несколько десятков вольт до нескольких сотен киловольт.

Действующий ток (I)

Действующий ток – это ток, который протекает через автоматический предохранитель при наличии нагрузки. Действующий ток может несколько превышать номинальный ток, но при этом он не должен приводить к перегрузке и срабатыванию автомата.

Коэффициент выбора (k)

Коэффициент выбора – это отношение между номинальным током автомата и максимальным током, при котором он сможет безопасно работать без срабатывания. Принцип работы автомата заключается в том, что в нем устанавливается термический и магнитный расцепитель, которые сигнализируют о превышении допустимых значений тока и вызывают размыкание контактов. Коэффициент выбора помогает выбрать такой тип автомата, который не сработает при небольших перегрузках и не будет препятствовать нормальной работе электрических схем.

Время срабатывания (t)

Время срабатывания – это время от начала перегрузки до момента, когда автомат срабатывает и размыкает контакты. Время срабатывания может колебаться от нескольких миллисекунд до нескольких секунд в зависимости от типа и назначения автомата.

Назначение приборов

Основная функция, возлагаемая на автоматические выключатели, сводится к защите кабеля от коротких замыканий и его перегрузки. Кроме этого, в комплекс задач для устройства входит:

• пропускание тока номинальной нагрузки при его длительном использовании;
• стабильное поддержание потенциала напряжения сети с гарантией ее изоляции;
• возможность ручного управления состоянием силового контакта;
• способность определения момента возникновения перегрузки и обеспечение необходимого времени для безопасной работы, после чего питание снимается с подключенных потребителей.

Важно правильно подбирать тип электрических автоматов с учетом технических характеристик сети, так как частое отключение электросети чревато губительными последствиями для подключенных приборов. Для этого стоит понять, как работает автоматический выключатель

Прибор, рассчитанный на высокую мощность, не всегда уместен, так как опасная ситуация для бытового помещения может не распознаться. Сила тока, выходящая за пределы допустимой для кабеля нормы, чаще не определяется автоматическим выключателем как аварийное положение. Тогда короткое замыкание может вызываться расплавлением изоляции, но к этому времени есть риск возникновения возгорания. Устройство автоматического выключателя меньшей мощностью способно часто и регулярно останавливать подачу напряжения на потребителя. В результате автомат перестанет функционировать из-за выхода из строя контактов

Для этого стоит понять, как работает автоматический выключатель. Прибор, рассчитанный на высокую мощность, не всегда уместен, так как опасная ситуация для бытового помещения может не распознаться. Сила тока, выходящая за пределы допустимой для кабеля нормы, чаще не определяется автоматическим выключателем как аварийное положение. Тогда короткое замыкание может вызываться расплавлением изоляции, но к этому времени есть риск возникновения возгорания. Устройство автоматического выключателя меньшей мощностью способно часто и регулярно останавливать подачу напряжения на потребителя. В результате автомат перестанет функционировать из-за выхода из строя контактов.

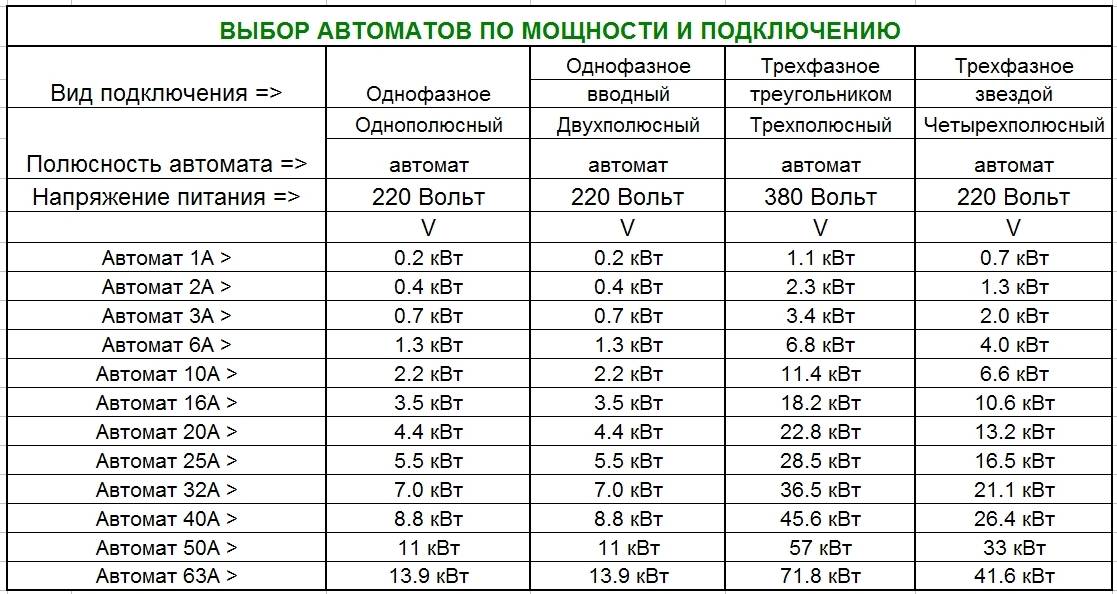

Выбор номиналов предохранителей и защитных автоматов

Номинал предохранителя или защитного автомата выбирается из расчета удвоенного номинального входного тока ПЧ. Лучше, если ток предохранителя будет меньше, например, в 1,5-1,8 раза от тока ПЧ. Это улучшит защиту, но увеличит вероятность ложных срабатываний при резких пусках и допустимых перегрузках ПЧ.

В любом случае следует руководствоваться рекомендациями производителя частотного преобразователя, приведенными в руководстве по эксплуатации.

Другие полезные материалы:

Как правильно подобрать электродвигатель Зачем нужен контактор байпаса в УПП Как выбрать мотор-редуктор Использование тормозных резисторов с ПЧ
