Автоматический полив своими руками

Как подготовить комнатные растения?

Подготовка растений к отпуску не занимает много времени. Сделайте это заранее, за день до отъезда.

1. Растению требуется много воды, если оно получает много естественного солнечного света. Поэтому уберите все комнатные цветы с окна. Разместите их где-то на столе в центре самой маленькой комнаты. Чтобы свет и тепло солнца их быстро не высушивали. Чем меньше комната, тем проще растениям поддерживать влажность. По возращению верните цветы на свои места. Если вы не желаете убирать горшки с окон, можете наклеить на окна солнцезащитную пленку.

2. Чтобы помочь растениям удерживать влагу, замульчируйте их. В качестве мульчи хорошо подойдет древесная щепа. Засыпьте ею верхнюю часть почвы.

3. Тщательно полейте грунт в горшках перед отъездом. Накройте прозрачным пакетом, это создаст импровизированную теплицу. Чтобы обеспечить циркуляцию воздуха, сделайте в пакете пару отверстий. Растения должны дышать. Смотрите, чтобы стенки мешка не касались листьев. Вместо пакета подойдет укрывной материал. Он экологичен и помогает удерживать влагу в почве.

4. Наполните неглубокий поддон керамзитом или камешками из глины. Налейте в него воду. Индикатор уровня жидкости на отметке верхних камней. Установите цветочные горшки прямо на камни. Следите, чтобы они не находились в стоячей воде. Это может привести к залитому грунту и загниванию корней.

5. Не подкармливайте ваши цветы перед поездкой и за несколько недель до отъезда. Для экономии воды нельзя допустить усиленного роста.

6. Обрежьте на растениях засохшие ветки и листву, которая выглядит некрасиво. Можно срезать цветы и бутоны. В период цветения они требуют больше влаги.

Желательные аксессуары для системы автополива

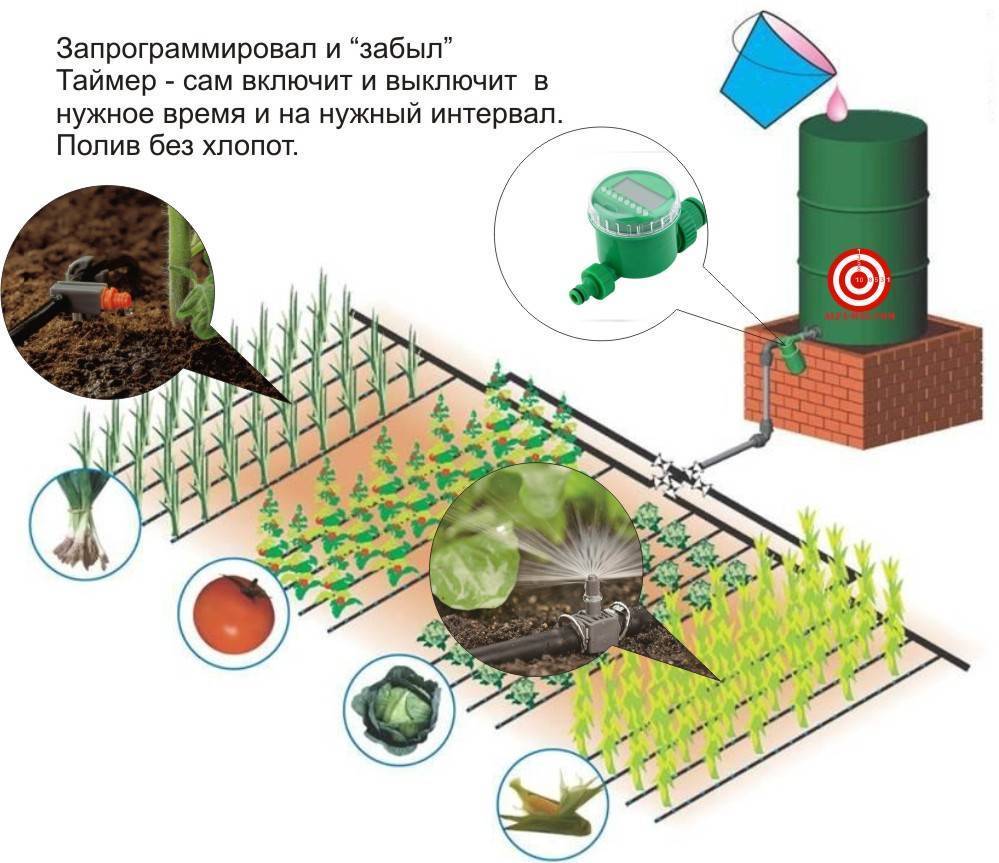

Таймер (контроллер)

Таймер для автополива не просто изобретение для ленивых огородников. Зачастую горожане не имеют возможности проживать на даче весь сезон, и в этом случае контроллер просто незаменим.

В системах, где подача воды осуществляется при помощи насоса, подойдут универсальные таймеры, устанавливаемые непосредственно в розетку, от которой происходит питание насоса. Приобрести такие таймеры можно в любом магазине электротоваров.

А вот для самотечных систем (когда вода поступает из отдельного бака), а также когда система автополива подключена к водопроводному крану, используются специализированные контроллеры.

Такие таймеры для автополива бывают нескольких типов. Самый простой и дешевый – механический (закрывание клапана осуществляется за счет пружины). Этот тип таймера включается вручную, а выключается автоматически. И для дачников «выходного дня» такой вариант не подходит.

Дорогие электронные таймеры с программным управлением также не лучший выбор, в силу высокой стоимости и необходимости непростой настройки программ. Подобный вариант больше подходит для фермеров или профессиональных садовников, осуществляющих уход за обширной усадьбой.

Оптимальный выбор для приусадебных участков – электронные таймеры с ручным управлением. Такие контроллеры позволяют запрограммировать режим и длительность полива на одну неделю. После того как необходимые настройки будут установлены, таймер сможет ежедневно включать систему в установленные часы и выключать после того, как заданное время полива истечет, совершенно без вашего участия.

Внимание! Если ваша система автополива будет получать воду из отдельной емкости (бака), то при покупке таймера важно приобретать устройство, в котором подача\перекрытие воды осуществляется за счет встроенного шарового крана. Таймеры другого типа с электромагнитным (соленойдным клапаном) в этом случае могут не работать, так как в самотечных системах бывает недостаточно давления, которое присутствует в центральном водопроводе

Фильтр

Обычно в дачных поселках вода в водопроводе оставляет желать лучшего, а наличие механической взвеси (песок, глина и т.д.) засоряет капельные ленты и уменьшает срок службы всего оборудования. Чтобы продлить время эксплуатации системы автополива, целесообразно установить фильтр, расположив его в начале системы (между краном и основной трубой).

Существует несколько типов фильтров, но для приусадебных хозяйств самыми оптимальными являются сетчатый и дисковый типы. У первого фильтрация осуществляется за счет того, что вода проходит через ячейки сетки, а у второго имеется пористая структура, наподобие губки. Уровень очистки воды характеризуются размером ячейки. Для систем капельного полива будет достаточно частоты решетки, равной 100-150 единицам.

На рынке представлены фильтры различных ценовых категорий, стоимость аппарата зависит от качества деталей, присутствия самопромывного механизма, наличия редуктора для регулирования давления в системе и так далее. Для использования на дачных участках вполне подойдут недорогие модели сетчатых либо дисковых фильтров, но от совсем дешевых фильтров (как правило китайского производства) лучше отказаться (как известно, «скупой платит дважды»).

Капельный шланг обычно очень прочно сидит на носике коннектора, но для надежности мы закрепляем ленту металлическими хомутами. Людмила Светлицкая

Датчик дождя

Датчик дождя используется как дополнение к контроллерам с программным управлением, а также к электронным таймерам с ручным управлением. Во время выпадения осадков датчик дождя прекратит работу автополива или предотвратит очередное включение системы, если влажность окажется чрезмерной.

После, в зависимости от влажности и температуры, датчик дождя самостоятельно «примет решение» о возобновлении работы системы автополива в ранее установленном режиме. Уровень чувствительности датчика можно настраивать вручную, в соответствии с требованиями выращиваемых культур. Как правило, этот прибор имеет широкий диапазон осадков: 3-25 мм. Использование датчика дождя позволяет не только сэкономить воду, но и защитить растения от перелива, что может быть критичным для некоторых культур.

Как устроена моя система

Наши кошки приучили нас к порядку. Мне не хотелось, чтобы на участке лежали провода и шланги, как это часто бывает у садоводов. Я решил все трубы закопать в землю, а для ручного полива купить специальные катушки, на которые шланг наматывается автоматически. Это работает так же, как у проводных пылесосов: шланг вытягивается из катушки и сам стопорится, а когда его нужно смотать — тянешь чуть на себя, и катушка сматывает его.

В итоге моя система полива получилась такая:

Пластиковый бак черного цвета, чтобы нагревать воду.
Насосная станция для перекачки этой воды.

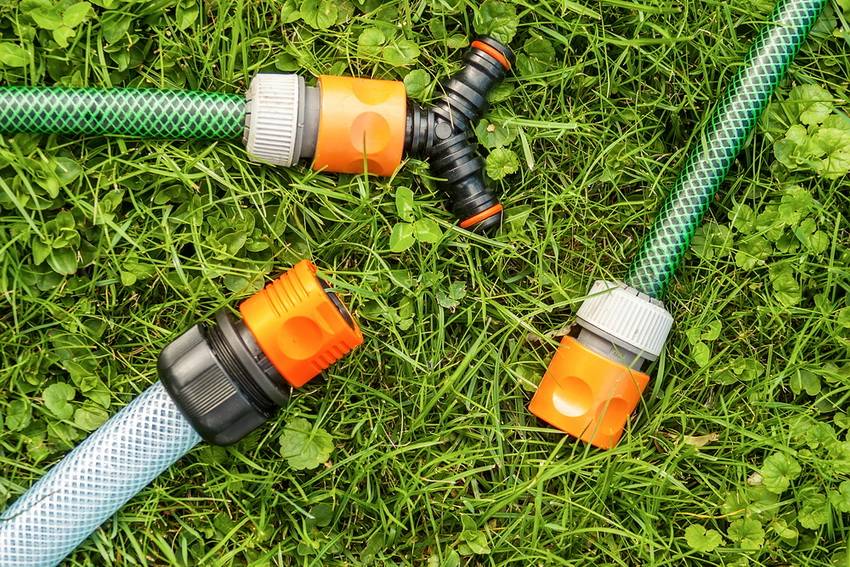

Водяные розетки, чтобы быстро подключать шланги.
Три катушки со шлангами для ручного полива.
Два крана для набора воды — если вдруг надо наполнить лейку или ведро.
Капельный полив теплицы. Там есть два таймера — с их помощью можно регулировать время полива. А еще редукторы для снижения давления воды, дозаторы удобрений и трубки капельного полива с примерно сотней форсунок.

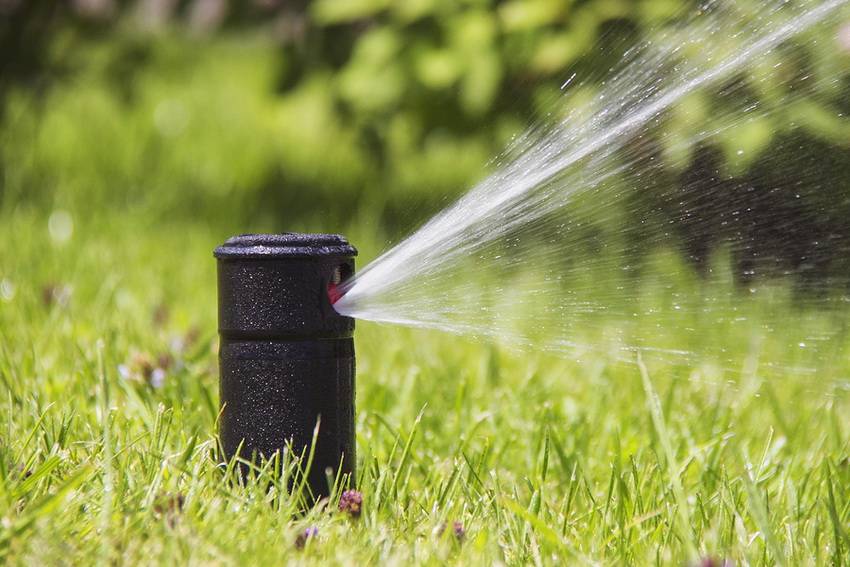

Подземные выдвигающиеся разбрызгиватели. Они включаются по таймеру и поливают все грядки и газон вокруг теплицы.
Пульт управления поливом.
Две уличные раковины для обработки собранных овощей.

С самого начала я рассматривал морозостойкое оборудование. Мне не нравилась идея каждую осень сматывать гору шлангов и все это куда-то складировать, а весной снова раскладывать по своим местам. Поэтому при выборе и покупке труб и шлангов я смотрел на характеристики и выбирал материалы, стойкие к промерзанию.

На зиму я заношу в дом только насос, редукторы, дозаторы для удобрений и таймеры. Таймеры можно оставлять на морозе, но надо вынимать батарейки, а мне лень это делать — проще снять сами устройства. Все трубы и шланги, в том числе на катушках, зимуют на своих местах на улице.

Под землей я предусмотрел дренажные клапаны, чтобы остатки воды сами уходили в землю, если в трубах нет давления. Но решил, что на всякий случай осенью буду продувать систему строительным компрессором, чтобы на зиму в трубах ничего не оставалось: если где-то в трубах замерзнет вода, их может разорвать. Весной для запуска полива достаточно просто включить насос, и все заработает.

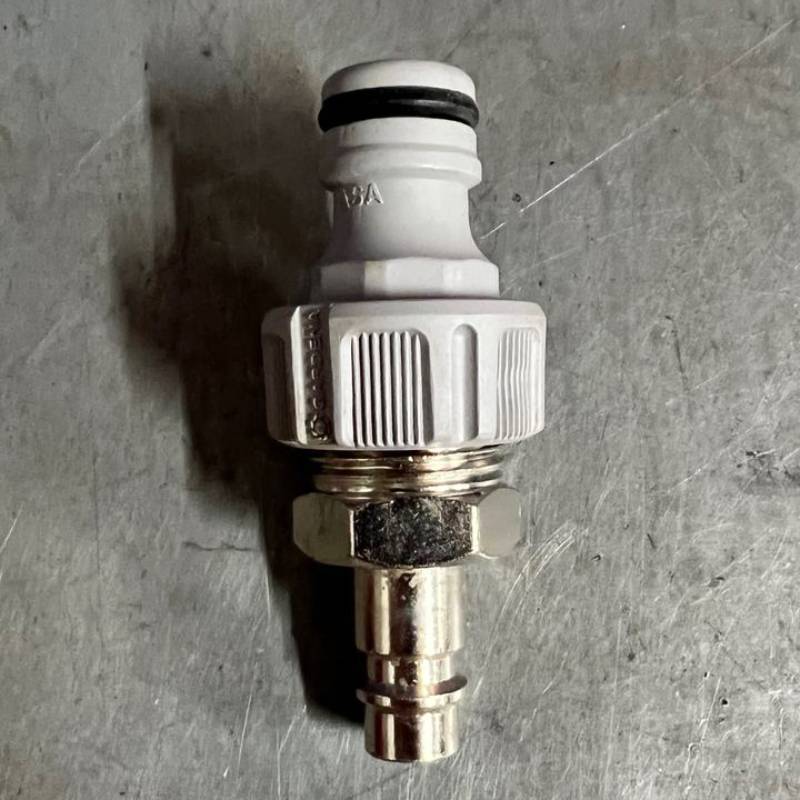

Через такой штуцер я подключаю компрессор к системе полива. Компрессор — это специальное устройство, которое нагнетает в систему воздух под высоким давлением

УПРАВЛЕНИЕ

Версия 1.*Система управляет количеством помп PUPM_AMOUNT, подключенных подряд в пины платы, начиная с пина START_PIN. На каждую помпу заводится таймер, который включает помпу на заданное время через заданные промежутки времени. Промежутки времени (период работы) может быть в часах или минутах (настройка PERIOD). Время работы помпы может быть в минутах или секундах (настройка PUMPING). Включение производится сигналом уровня SWITCH_LEVEL. 0 – для реле низкого уровня (0 Вольт, все семейные модули реле), 1 – высокого уровня (5 Вольт, редкие модули реле, все мосфеты).Примечание: катушка реле кушает около 60 мА, несколько включенных вместе катушек создадут лишнюю нагрузку на линию питания. Также несколько включенных одновременно помп сделают то же самое. Для устранения этого эффекта есть настройка PARALLEL. При её отключении помпы будут “вставать в очередь”, совместное включение будет исключено.Управление:

Нажатие на ручку энкодера – переключение выбора помпы/периода/времени работы
Поворот ручки энкодера – изменение значения
Кнопка энкодера удерживается при включении системы – сброс настроек

Версия 2.*ПЕРЕД ПРОШИВКОЙ ВТОРОЙ ВЕРСИИ ЗАМЕНИТЕ ВСЕ БИБЛИОТЕКИ НОВЫМИ (ИДУТ В АРХИВЕ ПРОЕКТА, В ПАПКЕ НОВАЯ ВЕРСИЯ)!!!!Поворачивая рукоятку энкодера мы перемещаем стрелочку выбора по экрану

Обратите внимание на то, что настройка времени работы помпы находится правее «за экраном», нужно пролистать стрелочку направо чтобы её активировать. Чтобы изменить выбранный стрелочкой параметр, нужно повернуть рукоятку энкодера, удерживая её нажатой

Таким образом можно настроить время периода и работы помпы в формате ЧЧ:ММ:СС. Логика работы настроек PUPM_AMOUNT, START_PIN, SWITCH_LEVEL и PARALLEL такая же как для версии 1.*

Особенности системы автополива на даче

Автополив участка является особым техническим комплексом, обеспечивающим равномерное и регулярное водообеспечение растений на определенной территории. Систему можно отнести к категории ландшафтных поливов. Она состоит из шлангов, оросителей, кранов, насоса, различных клапанов и контроллера, который функционирует на основании заложенной программы. Автополив работает согласно графику, внесенному в программу управления.

Системы атополива могут использоваться для всех видов насаждений

Так называемая система «умного дождя» часто используется в зимних садах, парках, оранжереях, производственных теплицах. Также ее устанавливают на дачном участке любого размера, благодаря чему можно контролировать полив огорода, газона, сада и цветников.

Среди главных достоинств системы автополива на даче своими руками можно выделить следующие:

простоту эксплуатации;
отсутствие необходимости в самостоятельном поливе растений на дачном участке или теплице;
возможность задать необходимую интенсивность и частоту полива;
автополив остро реагирует на влажность окружающей среды, поэтому система автоматически отключится во время дождя, что позволит сэкономить воду;
возможность установки работы системы по часам и на определенном участке огорода или теплицы;
долговечность.

Система автополива бывает трех видов: дождевание, капельное орошение и внутрипочвенный полив – каждый из вариантов имеет отличительные особенности и подбирается исходя из характера участка и видов зеленых насаждений.

Установка системы автополива на участке позволит сэкономить владельцам массу времени и усилий затрачиваемых на самостоятельный полив растений

ОПИСАНИЕ

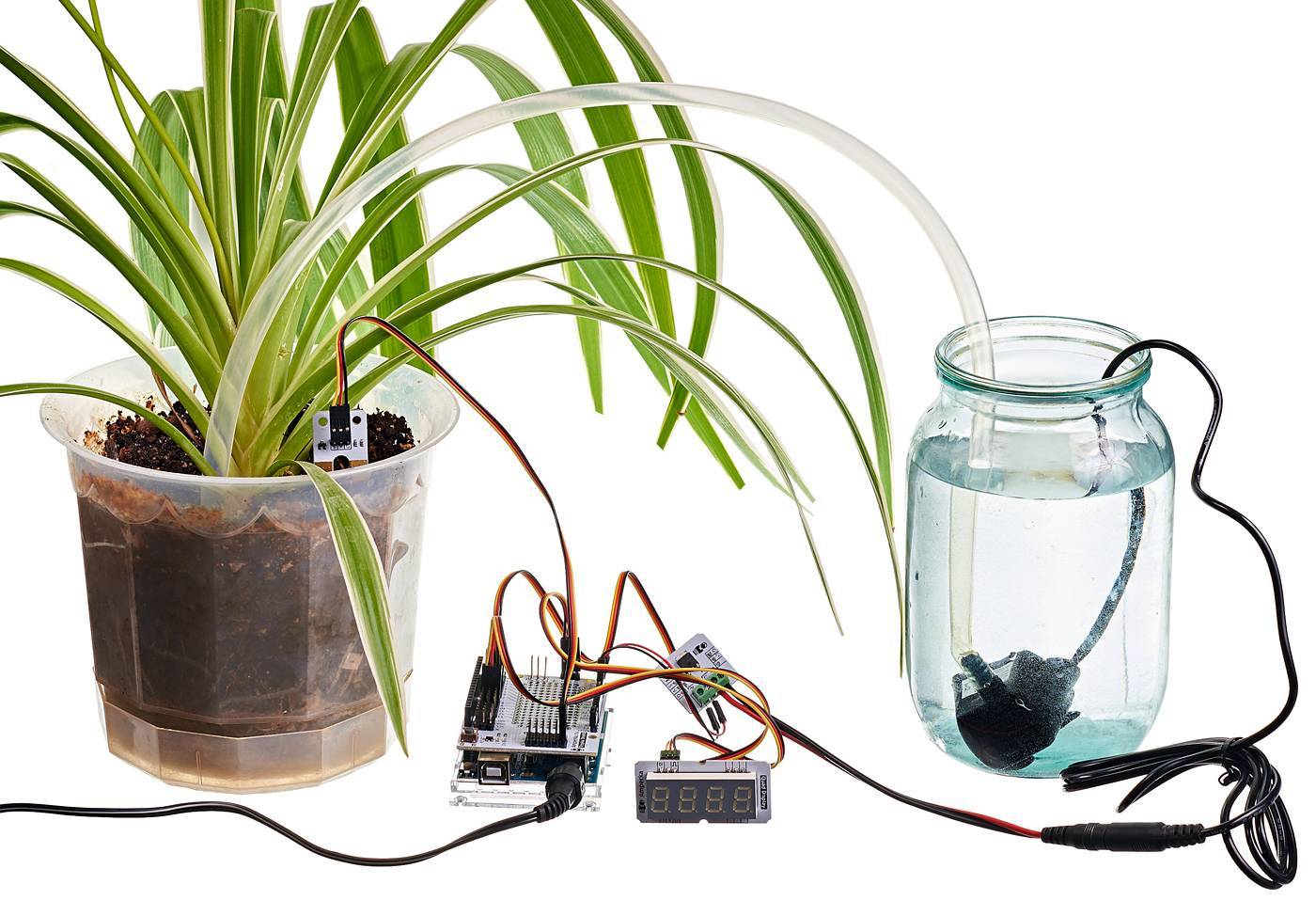

Многоканальная система автополива растений для установки в умную теплицу, на огород или в квартиру. Особенности:

Поддержка от 1 до 15 помп (Arduino NANO / UNO)
Индивидуальная настройка периода и времени работы
Дисплей 1602 с отображением настроек
Индивидуальное название каждого канала (можно по-русски!)
Удобное управление и настройка энкодером
Хранение настроек в энергонезависимой памяти
Настройка уровня управляющего сигнала
Настройка часы/минуты/секунды работы
Параллельный режим работы / очередь

Все хотят датчики влажности, каждый третий об этом написал.

Вопрос: зачем тогда нужен таймер и все эти настройки? Мой проект не об этом, мой проект о таймере
С датчиками влажности МИКРОКОНТРОЛЛЕР ВООБЩЕ НЕ НУЖЕН. Почему? Как? Смотрите ЗДЕСЬ
Все жалуются на дождь. В видео звучало слово “теплица” и “рассада”, там не идёт дождь
Китайские датчики влажности почвы разъедаются почвой, так как сделаны не из золота!

Пошаговый план монтажа системы автоматического полива своими руками

Как сделать автополив своими руками? Здесь приведен пошаговый план выполнения работ по подбору и монтажу поливочного оборудования.

Создание проекта автоматического полива

На плане участка сделать расстановку спринклеров со 100% перекрытием с учетом радиусов расстояния сопел.
С учетом гидравлических потерь и расходов сделать своими руками разбивку системы автоматического полива газона на зоны.
Подобрать насос и объем емкости в соответствии с полученными данными.
Рассчитать количество и выбрать подходящий тип соединения фитингов, муфт и фильтров для удобства монтажа своими руками.

Вынос в натуру выполненного проекта

По выполненному плану необходимо сделать разметку участка, чтобы произвести раскопку траншей.
Выполняя разметку следует точно нанести расположение спринклеров системы, чтобы избежать пролития нежелательных зон или недостаточного орошения отдельных участков, выполнив монтаж автополива своими руками.

По выполненной разметке осуществить раскопку траншей

Выкопать траншеи размером 30х20 сантиметров для последующего монтажа системы полива. В случае наличия газона, необходимо аккуратно снять его своими руками и осуществлять отсыпку грунта на полиэтиленовую пленку.

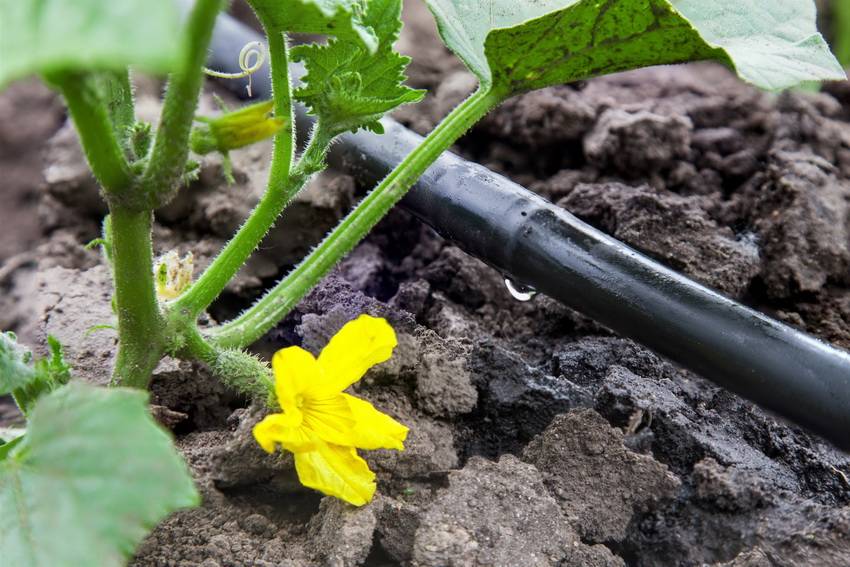

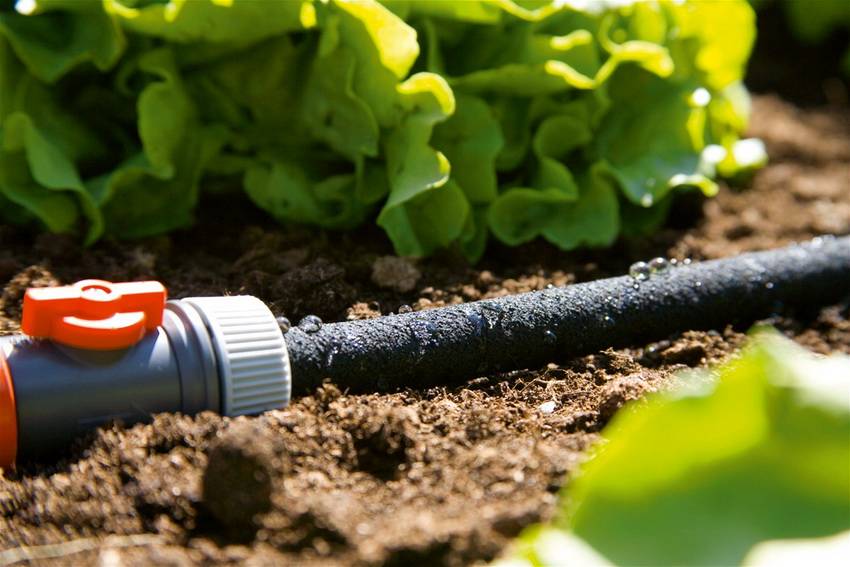

Капельное орошение как разновидность системы автополива на даче

Капельная поливалка для сада и огорода является самым популярным видом орошения на сегодня. Ее целесообразно устраивать на небольших участках с параллельной посадкой растений. Это самый экономный вариант полива, поскольку вода к садовым культурам подается капельным способом. Такой автополив целесообразно устраивать при низком давлении в оросительной системе.

В качестве источника водоснабжения используется накопительная емкость с водой, расположенная на некоторой высоте. К баку подводится магистральный трубопровод, который отводит воду к распределительным шлангам, параллельно уложенным относительно друг друга. Капельный автоматический полив своими руками применяется для ягодных и огородных культур, кустарников, деревьев и цветов. Такую систему часто оборудуют в небольших теплицах, в цветниках и на огородах.

Сегодня есть возможность купить готовый комплект, в состав которого обязательно входят таймер, датчик, манометр и термометр, а также можно выполнить комплектацию системы самостоятельно. Для этого понадобятся магистральный трубопровод диаметром ¾ или 1 дюйм и шланги с тонкими стенками, в структуре которых выполнены мини-отверстия. Для этих целей рекомендуется приобрести сочащийся тип элемента. Шланги укладываются вдоль каждого ряда с культурами на поверхности грунта. Также следует запастись сетчатым фильтром и таймером или контроллером для автополива.

Капельный полив обычно используют для увлажнения прикорневых зон растения

Проектирование системы автоматического полива происходит на основании предварительно разработанной схемы. На первом этапе прокладывается магистраль с некоторым уклоном вниз для последующей очистки и слива системы на зиму. С помощью фитингов выполняются параллельные ответвления. Концы шлангов необходимо закрыть заглушками.

В качестве источника водоснабжения для капельного орошения используется емкость определенного объема, которая выбирается исходя из количества зеленых насаждений. На выходе из бака устанавливается фильтр, затем контроллер или таймер. Далее подключается магистральный трубопровод. После завершения монтажа системы выполняется ее испытание. Затем следует настроить таймер или контроллер на необходимую частоту и длительность полива.

Для распределения воды к емкости подключается основная труба, от которой следуют ответвления к точкам полива

Установка системы полива своими руками

Планируя расположения труб и шлангов, покупайте материалы с запасом. В процессе монтажа первоначальный план, зачастую, меняется. Источник воды располагайте в центре системы, так вы достигнете равномерного водяного давления.

От источника воды по участку расходится «садовый водопровод» – система пластиковых труб, разветвляющаяся при помощи тройников, кранов, клапанов. К ним крепятся шланги с устройствами полива: дождевателями, капельницами и т.п.

Самый известный производитель садового водопровода – компания Gardena. Они разработали масштабную схему орошения, в которую входят трубы, разветвители, переходники, контроллеры, клапаны и распылители.

При установке сначала собираем всё над землёй, подключаем к источнику воды, запускаем. Трубопровод зарываем на 20-25см. В качестве дренажа под трубы подкладываем гравий. Иначе вода из земли будет стекать к трубам.

Расход воды и интенсивность полива

Расход воды зависит от давления в системе. Точную цифру для конкретных устройств полива найти невозможно. Для орошения дачных участков подойдут практически все насосы. Но чем больше потребителей, тем слабее будет напор. А значит, дольше полив.

Примерный расход воды на полив разных растений

Кустарники – 20-25л на метр. 7-10 раз в сезон.

Цветники – 11-16л. 2 раза в неделю.

Газон – 15-20л. 2-3 раза в неделю в жару, 1-2 при умеренной температуре.

Выбор трубопроводов для организации автоматизированной системы полива на даче

Для обеспечения движения воды от резервуара до места предназначения используются трубы. Они подключаются к магистральному водоводу. Элементы укладываются для каждого участка отдельно и соединяются с клапанами и спринклерами.

Трубопроводы могут быть металлическими и пластиковыми. Первый вариант характеризуется высокими прочностными и эксплуатационными характеристиками. Однако металлические изделия склонны к воздействию коррозии, что уменьшает срок их службы. Также характерным для материала является трудоемкий монтаж, который требует определенных навыков и умений.

Трубы из пластика являются наиболее качественным и потому подходящим для систем автополива вариантом

Более практичным вариантом для устройства системы автоматического полива своими руками считаются изделия из пластика. Материал имеет гладкую внутреннюю поверхность, исключающую вероятность накопления отложений, благодаря чему снижается пропускная способность трубопроводов. Трубы из полиэтилена проявляют стойкость к колебаниям температуры, воздействию агрессивных веществ и солнечного излучения. Такой прочный и долговечный материал можно укладывать под землей и на ее поверхности.

Монтаж отдельных элементов осуществляется с помощью пайки или фитингов. Стоимость изделий составляет 40-80 руб./м. Среди известных производителей следует отдавать предпочтение компаниям Wavin, Rehau и Оstendorf.

Трубы из полипропилена не уступают по качеству пластиковым, зато уступают в цене
