Автоматика для распашных ворот: виды приводов
Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.
Линейный привод
Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.
Линейный привод автоматики для распашных ворот
Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.
Пример установки линейного механизма для открывания ворот и калиток
Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.
Рычажный привод
Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.
Автоматика для распашных ворот рычажного типа
Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.
Рычажный привод для автоматического открывания ворот
Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.
Пример установки подземного привода
Какой выбрать тип
Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

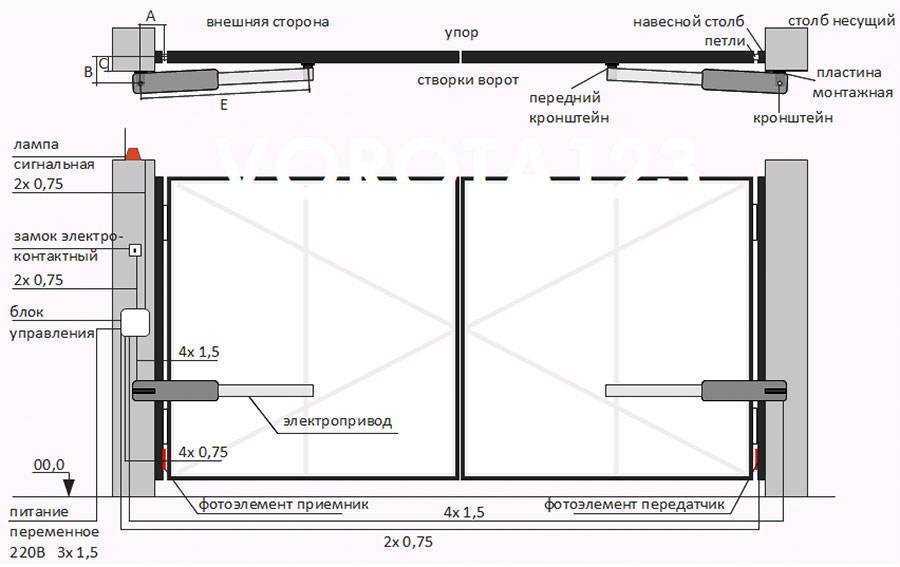

Схемы установки линейного механизма открывания ворот внутрь и наружу
При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.
Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.
Дополнительная комплектация
В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.
Пример основной и дополнительной комплектации
Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.
Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.
Что потребуется при покупке
При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.
Как сделать деревянный забор своими руками читайте тут.
Основные преимущества распашных ворот
По сравнению с ближайшим конкурентом, представленным в виде откатных конструкций, распашные ворота характеризуются наличием ряда технических и практических достоинств:
- Минимум свободного пространства. По сравнению с откатными воротами не требуется дополнительного места для полноценной эксплуатации.
- Обширный ассортимент конструкций. Благодаря разнообразию вариантов распашных ворот, представленных на отечественном рынке, появляется возможность приобрести наиболее оптимальный вариант в зависимости от личных предпочтений и финансовых возможностей.
- Универсальность конструкции. Конструкции способны без проблем открываться в любую сторону – не только вовнутрь, но и наружу. Автоматические системы предоставляют пользователю выбор.
- Отсутствие шумов в процессе эксплуатации. Тихая работа требуется при использовании ворот ночью. Привод, работая бесшумно, не сможет потревожить окружающих.
- Отсутствие необходимости открывать ворота вручную. Встроенная в систему автоматика предотвращает необходимость тратить собственное время и силы на самостоятельное открывание. Все, что необходимо – нажать на специальную кнопку на пульте. Вне зависимости от погодных условий, совершенное действие приведет к тому, что ворота начнут открываться. Закрываются, как правило, также самостоятельно, спустя определенный промежуток времени, запрограммированный пользователем. Продукция бюджетного класса требует обязательного нажатия еще одной кнопки для того, чтобы полностью закрыть ворота.
- Возможность установки автоматики после монтажа ворот. Если конструкция уже смонтирована, и спустя некоторое время владелец понял, что ему не обойтись без автоматического привода, не составит особого труда отдельно приобрести подходящую автоматику и установить ее своими силами.
- Простота технического обслуживания. Все, что требуется – время от времени смазывать привод с помощью синтетических материалов или минерального технического масла. Невыполнение требований приведет к тому, что в зимний период вкрапления воды начнут кристаллизоваться, превращаясь в лед. Он, соответственно, повышает нагрузку на систему, приводя к потенциальному заклиниванию механических деталей.
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

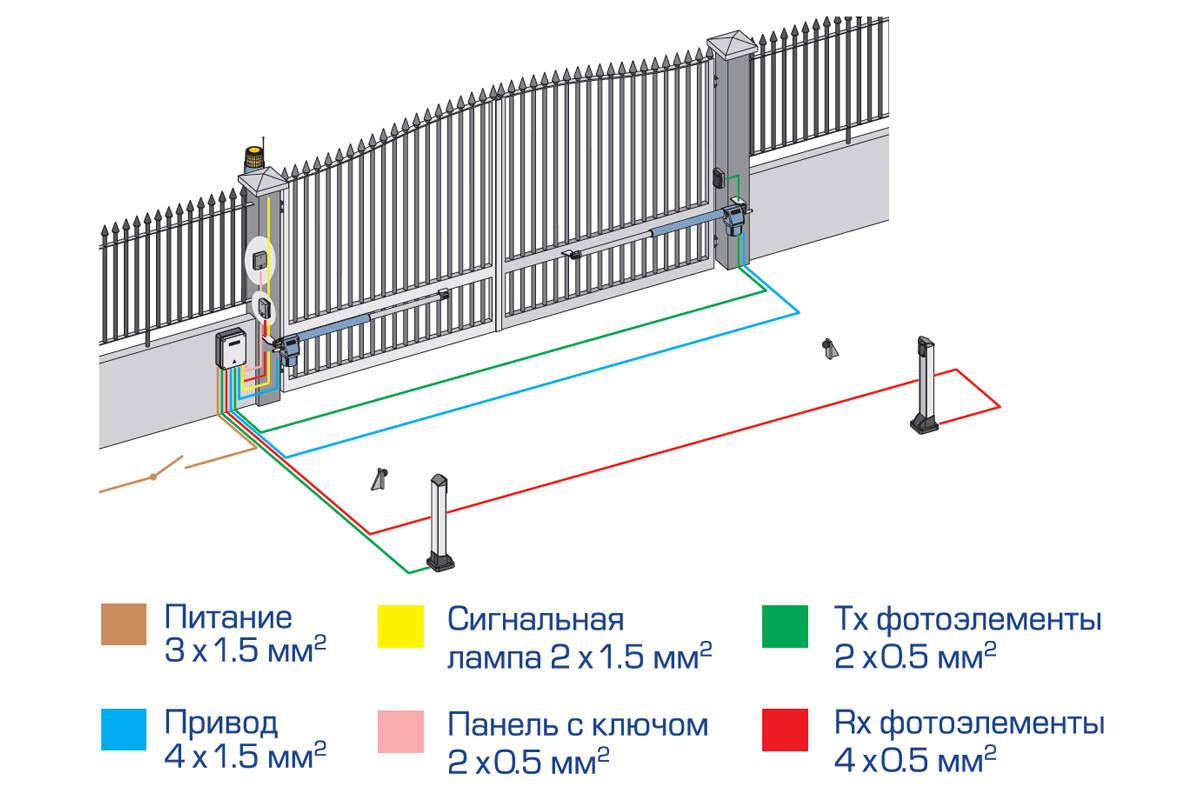

Разводка электрических проводов и кабелей
Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.
Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.
Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.
Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.
Расчет материалов и список инструментов
Для того чтобы изготовить автоматические ворота, нет необходимости в подготовке специального оборудования и инструмента. При изготовлении автоматического привода, возможно, потребуется выточка некоторых деталей на токарном станке.
В целом, для всей работы потребуется следующий перечень инструментов:
- гаечные ключи (набор);
- болгарка;
- сварочный аппарат;
- заклепочник;
- рулетка;
- чертилка из инструментальной стали;
- строительный уровень.
Помимо перечисленных инструментов, потребуются для проведения земляных работ емкости для подготовки растворов, лопата, трамбовка, материалы для установки опалубки. Также нужна защита всех поверхностей из металла от атмосферного воздействия. Для этого нужно подготовить преобразователь ржавчины, алкидную краску для наружных работ, грунтовку по металлу.
Материалы для откатных ворот
Чтобы автоматические ворота служили долго, необходимо подобрать качественные комплектующие.
Для расчета необходимых материалов для откатных ворот нужно определиться со следующими параметрами: размер проема, высота ворот, размер фундамента и тип зашивки полотна.
Для изготовления рамы потребуется 2 вида профильных труб:
- для внешнего каркаса параметры материала – 60х30х2;
- для внутреннего – 30х30х2.
При изготовлении рамы также потребуется направляющий профиль с параметрами – 60х70х3,5.
Рассмотрим расчет материалов для наиболее распространенного воротного проема 4х1,9 м, для которого используется профиль 60х30:
- длина направляющей с расчетом противовеса рамы – 6 м;
- 2 боковины, включая направляющую (60 мм) – 1,84*2=3,68 м;
- для верха потребуется 4 м, и здесь необходимо еще и учитывать то, что полотно должно скрываться за столбами. Для этого достаточно будет дополнительно еще добавить по 15 см с каждой стороны. В итоге, для верха потребуется следующий расчет: 4м+0,15м+0,15м=4,30м;
- на диагональ противовеса потребуется 2,8 м, но обязательно стоит брать материал с запасом, поэтому здесь потребуется – 3м.
В итоге, для изготовления внешней рамы потребуется стальной профиль с параметрами 60х30х2 длиной 17 м.
Расчет материалов, необходимых для изготовления внутренней рамы:
- необходимо подготовить 4 стойки по 1,8 м, две из которых привариваются к внутренней стороне рамы внешнего каркаса с правой и левой стороны, а остальными двумя разделить полотно на 3 части;
- горизонтальный профиль – 3 шт. по 4,25 м, которые привариваются к верхней и нижней части внешнего каркаса.
Исходя их вышеописанного расчета, для изготовления внутренней рамы потребуется 20 м профиля с параметрами 30х30х2.
Расчет направляющей выглядит так: 4 м (ширина проема) + 2 м (противовес). В итоге, для изготовления направляющей потребуется 6 м профиля с параметрами 60х70х3,5.
Материалы для раздвижных ворот
При изготовлении распашных ворот потребуются следующие материалы:
- профильная труба для изготовления рамы с параметрами 60х40х1,5 или 40х20х1,5;
- труба для стоек, выбор параметров которой зависит от веса готовых ворот;
- регулируемые или нерегулируемые петли для ворот;
- механические или электромеханические замки;
- обшивка;
- автоматика.
Для того чтобы изготовить распашные ворота с параметрами 2868х2918 мм потребуется:
- 2 стальных листа шириной 1,5 м и высотой 3 м;
- для П-образной рамы необходимо профильной трубы 18 п. м, а для замкнутой – 24 п. м
Необходимо подготовить 4 воротных петли, диаметр которых должен составлять не менее 36 мм.
Автоматика для секционных ворот: устройство, плюсы и минусы
Секционные ворота являются самым оптимальным решением для гаража. В процессе открывания ворот привод расположенный под потолком, тянет створку по направляющим, за счет чего происходит поднятие ворот вверх.
Разберемся в процессе работы данной автоматики, а так же в её плюсах и минусах.
Устройство и принцип работы
Автоматический привод секционных ворот плавно поднимает полотно, состоящее из нескольких секций, по вертикальным направляющим, которые затем плавно переходят в горизонтальные.
В конструкцию входят:
- Электронный блок управления.
- Элементы привода.
- Дистанционный пульт.
- Цепная или ременная рейка.
Пример комплектации автоматики секционных ворот.
По бокам каждой из секций устанавливаются пробковые или резиновые уплотнители, сохраняющие тепло в гараже.
На нижней стороне секции, находящейся ближе к земле, установлен мягкий материал, защищающий помещение от холодного воздуха.
Он также препятствует примерзанию этой детали ворот к полу в зимнее время. Приводное устройство располагается на потолке гаража.
Устройство автоматики секционных ворот.
При нажатии кнопки на пульте ДУ или щите управления, скреплённые между собой шарнирным способом секции начинают движение по направляющим. В действие их приводит электромотор, который при помощи шестерён редуктора, приводного механизма заставляет их перемещаться.
Пример открывания секционных ворот при помощи автоматики.
Эксплуатационные характеристики
Выбирая автоматику для секционных ворот нужно принимать во внимание:
- Массу подвижной конструкции.
- Габариты секций.
- Скорость открытия ворот.
- Частоту использования.
Типы привода
Существуют несколько типов приводов секционных ворот:
Потолочный тип: ременной или цепной. Первый работает практически бесшумно, второй – более надёжен, имеет больший рабочий ресурс.
Потолочный тип автоматики.
Вальный приводной механизм. Этот тип применяется в гаражах на производстве, сервисных службах.
Вальный приводной механизм.
Плюсы автоматики для секционных ворот:
- Простая эксплуатация.
- Оперативность открытия/закрытия.
- Несложный монтаж.
- Безопасность конструкции для машин.
Минусы автоматики для секционных ворот:
- Повышенная цена.
Расчёт материалов и список инструментов
В минимальный набор автоматики входят такие элементы:
- зубчатая рейка;
- концевики;
- электропривод.
Комплект рекомендуется дополнить такими элементами:
- фотоэлементы;
- лампа для оповещения;
- дистанционная антенна.
Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.
Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.
Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах
Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.
Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.
Прокладка кабеля под землёй и соединение труб фитингами

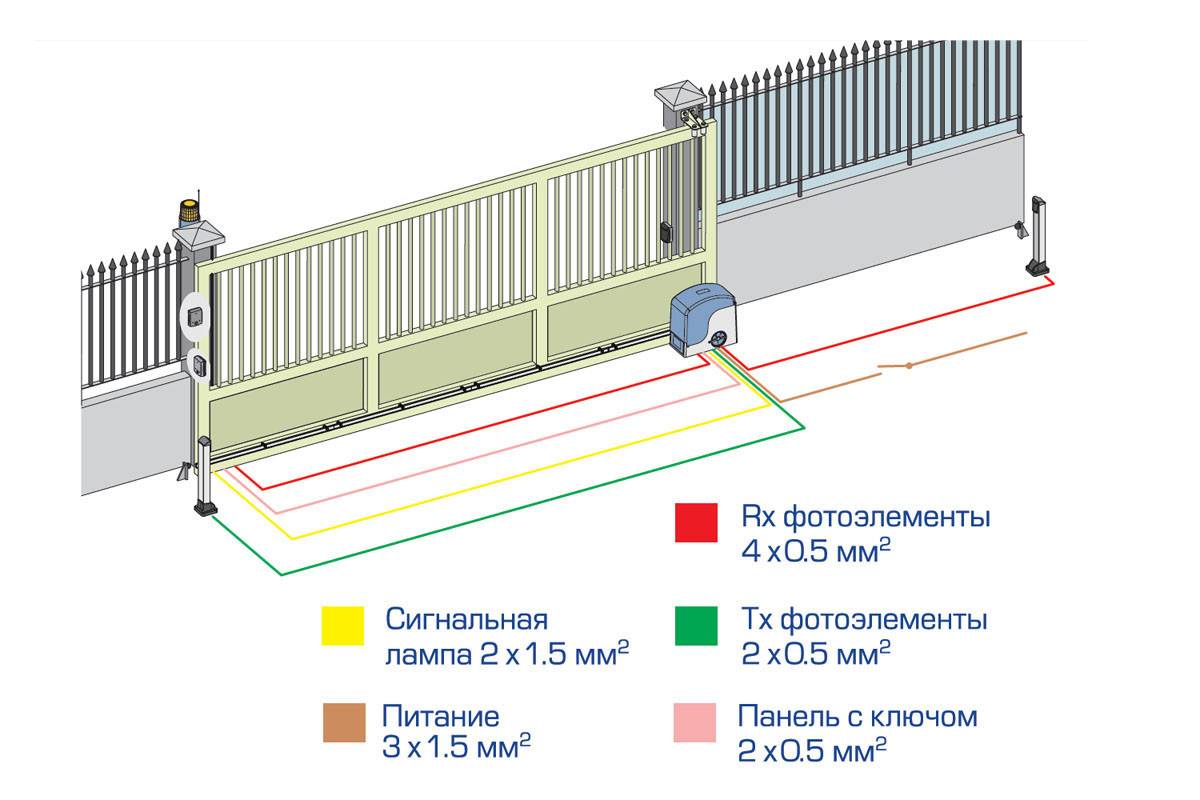

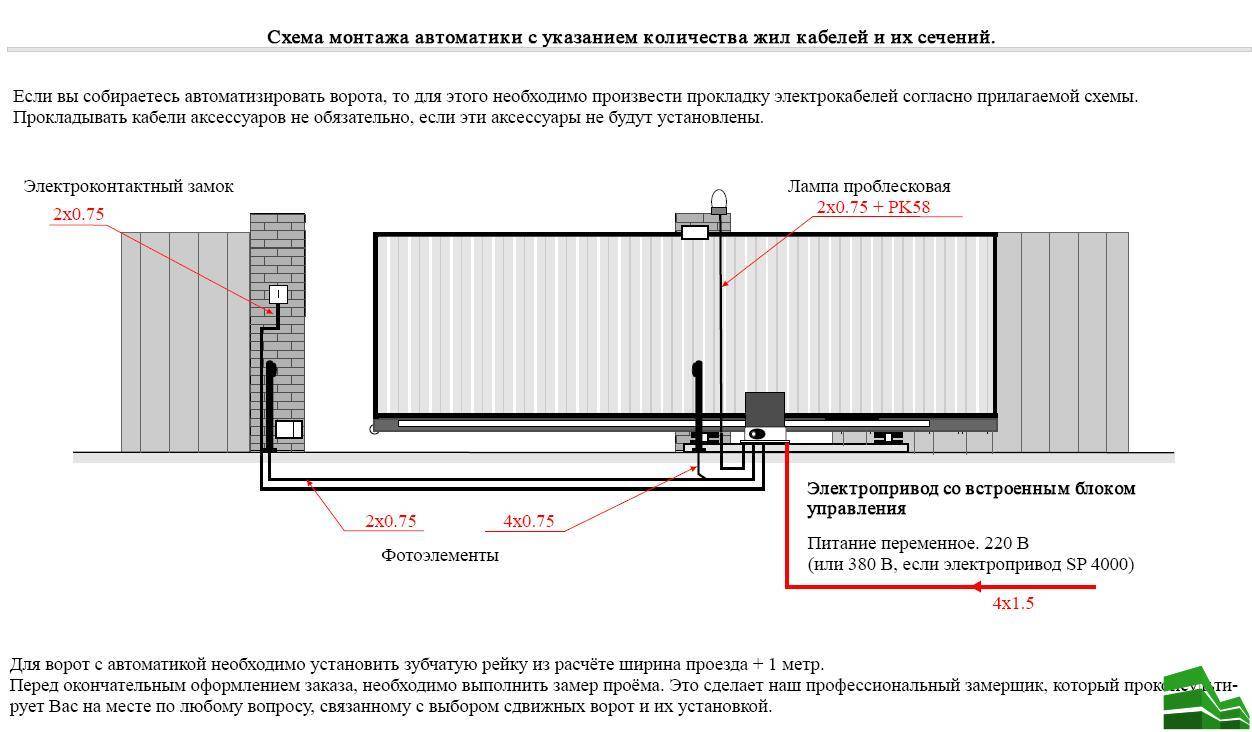

Важно знать типологию проводов и их минимальное сечение:
| Подключение | Длина провода 1 < 10 м | Длина провода 10 < 20 м | Длина провода 20 < 30 м |
| Напряжение питания | 3х1,5 мм² | 3х2,5 мм² | 3х4 мм² |
| Сигнальная лампа | 2х0,5 мм² | 2х1 мм² | 2х1,5 мм² |
| Питание вспомогательных механизмов | 2х0,5 мм² | 2х0,5 мм² | 2х1 мм² |
| Фотоэлементы для приёма | 4х0,5 мм² | 4х0,5 мм² | 4х0,5 мм² |
| Фотоэлементы для передачи | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
| Механизмы управления и безопасности | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.
Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².
Материалы для откатных ворот
Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:
каретки от велосипеда;
- заслонки;
верхние подпирающие ролики;
- направляющая планка;
накатные ролики;
несколько уловителей;
- домкрат;
- материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
- швеллер;
- кирпич.
Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.
Материалы для раздвижных ворот
Для автоматических ворот подобного типа надо подготовить такие элементы:
- усиленные петли с подшипниками;
- рукоятки;
- центральный и боковые упоры;
- задвижка;
- стиральная машинка;
- материал для покрытия;
- профильные трубы;
- каретки от велосипеда.
В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.
Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.
В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.
Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.
Понадобятся такие инструменты:
- электродрель;
- изолента;
- плоскогубцы;
- метр;
- молоток;
- паяльник;
- шуруповёрт.
Приспособления рекомендуется подготовить до выполнения сборки конструкции.
Подготовка ворот и мест крепления
Для любых ворот и дверей можно установить привод, осуществляющий автоматическое распахивание. Главное, предварительно спроектировать монтаж механики. Речь идет о прочной фиксации привода. Крепежный элемент – стальные листы с углублениями. Одна пластина фиксируется перпендикулярно створке, а вторая – в аналогичном положении только на заборе или столбе.
Оба листа устанавливают в одной плоскости и на одном уровне. При монтаже учитывают силовую тягу приводного механизма. Так, как она высокая, то лучшим способом крепления принято считать сварку. Если столб из камня или кирпича, то к нему пластину крепят анкерными метизами. Специалисты рекомендуют заранее прокладывать стальные элементы еще на этапе строительства в таких случаях – это надежнее.
Более простая схема установки относится к монтажу дверей, которые распахиваются внутрь. В воротном проеме прокладывают кабель. Для него предварительно укладывают пластиковую трубу размером 32 мм.
Основные параметры приводного устройства можно определить еще на начальной стадии монтажа. Для этого нужно измерить дистанцию между углублениями. Делают это при открытых и закрытых воротах. При открытых дверях узнают длину механизма в сложенном виде. Разность между полученными параметрами обозначает размер рабочего хода.
Ручные пружинные весы тоже помогают узнать силу открытия и закрытия дверей. Для этого нужно потянуть за фиксатор створки в сторону противоположной детали. Это рекомендуется делать для более точного подбора двигателя.
Особенности конструкции секционных ворот
Стандартные секционные ворота представляют собой конструкции, закрывающие гаражный проем и состоящие из нескольких поперечных секций (панелей). В единое полотно секции объединяются посредством петель, которые формируют подвижные соединения. При этом полотно ворот поднимается и опускается по специальным направляющим. Благодаря такому устройству секционные ворота позволяют экономить пространство как внутри, так и снаружи гаража. Причем данные конструкции универсальны: их можно устанавливать как на промышленных объектах, так и в небольших частных гаражах, выбрав нужную серию (модель) изделия.
Часть 1

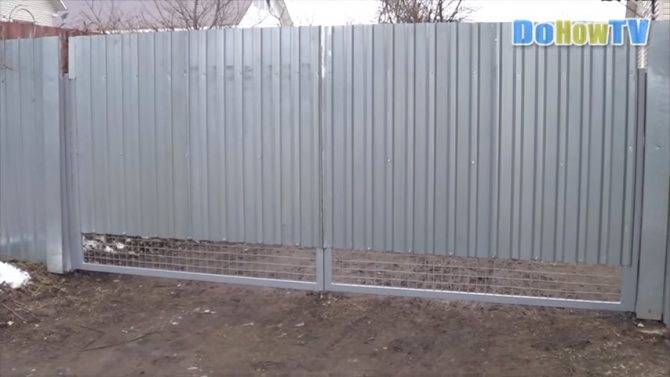

В этом видео я покажу переделку обычных ворот в автоматические распашные своими руками. Мысль заменить ворота на автоматические была у меня давно. И в какой-то момент родилась схема, которую я претворил в жизнь. Ворота управляются с дистанционного пульта от сигнализации. Этот фонарь служит индикацией включения и выключения приводов.
Открытие ворот я реализовал вовнутрь. Вся электрика размещена в герметичном ящике, а проводка подземная. Электромоторы приводов питаются от напряжения в 12 вольт. Скорость открытия я тестировал пока только в зимний период, и она составляет от 40 секунд до 1 минуты. Каждый с двух приводов выполнен по одинаковой схеме. Подвижный шток привода крепится к специальному ушку на воротах. Сам привод прикреплен через сварной кронштейн к столбу. Вся проводка выполнена в герметичной гофре.
Как видите внутренние детали привода, я защитил подходящей пластиковой коробкой и серой канализационной трубой диаметром 50 миллиметров. Такое решение полностью защищает электромотор и концевики от влаги.
Особенности работы
На закрытие и открытие ворот у меня разные кнопки на пульте и это очень удобно, когда надо приоткрыть или призакрыть ворота. Еще один момент, который я захотел реализовать: закрываясь, ворота блокируются за счет оригинальной конструкции. Ни на земле, ни над воротами нет никаких перемычек и упоров, которые фиксируют ворота в крайнем положении. Ворота просто закрываются и потом находятся в слегка расклиненном состоянии. Даная конструкция не предусматривает очередность закрывания левой или правой створки, между воротинами оставлен зазор в несколько миллиметров. Такой подход, как мне кажется, упрощает схему управления воротами. Когда ворота закрылись, приводы автоматически выключаются.
Свои приводы на ворота я изготавливал и устанавливал в зимнее время. А это хорошее испытание на надежность и долговечность устройства. Поэтому я использовал проверенные автомобильные узлы и детали. Так получилось, что этой зимой я спокойно эксплуатировал свои автоматические ворота при вот такой температуре.
Что изменяется в мороз? Автоматика работает безотказно, увеличивается лишь время открывания/закрывания ворот. Я думаю, что это связано со смазкой. На морозе она становится более густой. Следующий вопрос, который наверняка вам интересен: что делать, когда нет электричества? Я просто вытаскиваю шпильку, которая крепит шток привода к воротам, а затем просто руками открываю ворота и опускаю вниз упоры.
Я не сторонник использования в качестве резервного питания аккумулятора, так как считаю эту схему дорогостоящей и требующей постоянного обслуживания и зарядки. К тому же частота отключения электричества в вашем районе – это вопрос индивидуальный. За несколько месяцев эксплуатации я открыл ворота, таким образом, лишь один раз. Чтобы закрыть ворота без электричества, надо выполнить обратные операции: сместить оси штока привода и ворот, и вставить шпильку. Вот и все, и мне кажется, что это не сложно.

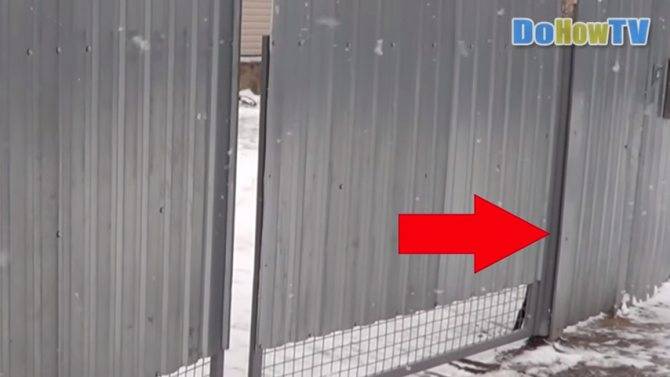

В конструкции ворот есть своя особенность. Чтобы уменьшить парусность, нижняя часть выполнена в виде сетки.

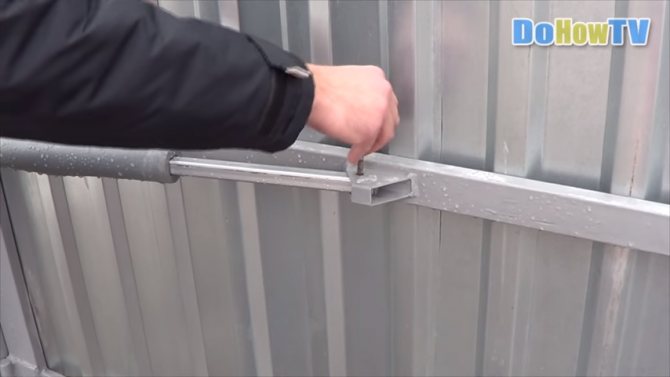

А как запирать ворота, не используя приводы? Для этого есть поворачивающийся засов. Так он открыт, а так он закрыт.
Когда автоматика подключена, засов все время в открытом положении. Обзорно я показываю саму рамку ворот. Это максимально простая конструкция. В ней нет, на мой взгляд, лишних деталей и при этом ворота достаточно жесткие.
А как же приводы блокируют ворота? Рассмотрим это подробнее. Вся хитрость в особенной установке воротных петель. Если приглядеться, то вы увидите, что петли приварены так, что не дают воротам открываться наружу.
При закрывании вертикальная труба ворот упирается в столб и порывы ветра дующие наружу не смогут вырвать привод. А винтовая конструкция привода не позволит вдавить ворота вовнутрь.
Выводы
В заключение рассмотрим особенности этого проекта:
- бюджет на два привода и блок управления составил около 5000 рублей;
- для изготовления приводов я использовал домкраты и мотор редукторы стеклоочистителей от «копейки»;
- схему блока управления я придумал сам и реализовал ее с помощью реле;
- для дополнительной безопасности я использовал два уровня контроля закрытия и открытия ворот. Это обычные концевые выключатели и реле времени;
- пульты управления я использовал от бюджетной автосигнализации;
- и, наконец, у меня реализованы отдельные кнопки на открытие и закрытие ворот, что позволяет приоткрывать или призакрывать ворота. Что на практике оказалось очень даже полезным.
Как сделать автоматические ворота: выбираем привод
Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.
О пультах управления (брелках) и типах кодировки
Все пульты можно разделить на две основные группы:
- с плавающим кодом;
с фиксированным кодом.
Комплект автоматики для откатных ворот
Как работают брелки с фиксированным кодом
У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.
Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.
Какую систему кодировки для пульта управления выбрать…
Принцип работы пультов с плавающим кодом
У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.
Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.
Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?
Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.
Самодельные приводы: видео
Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…
Привод сделан от двигателя стиральной машины.
https://youtube.com/watch?v=zB2C2nQ6kvc
\
Самодельная автоматика для распашных ворот
Сделана она на этом приводе.
Двигатель для самодельной системы открывания распашных ворот
Схема подключения автомобильной сигнализации.
Как подключить сигнализацию к самодельной автоматике для ворот
