Как устанавливается анемостат в помещении
Для начала стоит отметить, что расположение анемостата относительно линии горизонта никак не влияет на его функции. Главное, чтобы поток воздушных масс был достаточно сильный, чтобы его хватало на необходимую кубатуру помещения.
Обычно, в офисных помещениях подводящие трубы вентиляции устанавливаются до уровня подвесных потолков, поэтому анемостаты часто можно увидеть висящими на уровне подвесного потолка. Также анемостат может быть установлен на стене, при этом фиксироваться он может как на самом воздуховоде, так и крепится к самой стене, что с эстетической точки зрения более правильно.
Если помещение имеет производственное значение и система вентиляции ничем не прикрыты, анемостаты просто фиксируют на окончании подводящих труб воздуховодов.

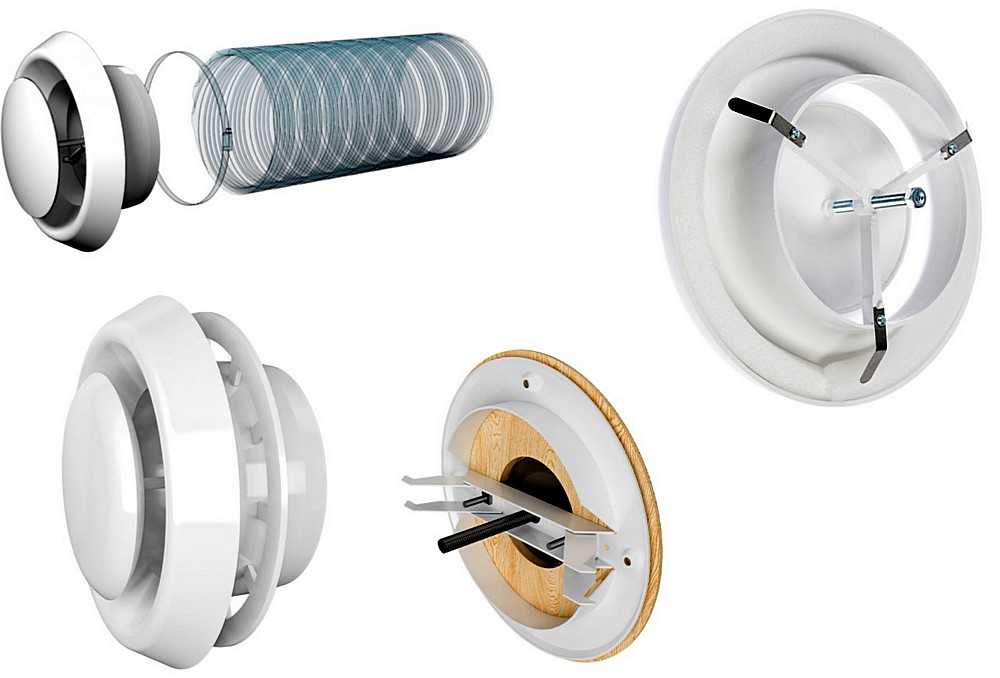

Способы монтажа анемостатов
Чтобы иметь эстетическую привлекательность производители выполняют анемостаты с скрытым крепежом. Если посмотреть на уже установленное устройство, никаких крепежных предположений видно не будет.
Для этого внутри анемостата можно обнаружить специальную крепежную муфту. Подобрав правильное сочетание диаметра устройства и воздуховода, необходимо вставить просунуть устройство в воздуховод и закрутить крепежную муфту.
Также возможно другое исполнение монтажа для устройств, имеющих специальные крепежные фланцы. Для этого необходимо состыковать фланцы со стенками трубы воздуховода и закрутить болты.
Инструкция по установке
Обычно установкой устройств занимаются уже после проведения отделочных работ. В месте, где располагается конец трубы воздуховода высверливается отверстие нужного диаметра. Специалисты по монтажу вентиляционных систем делают это с помощью специальных насадок на дрель, если таковой не имеется сойдет и обычный электрический лобзик.
После чего имея доступ к воздуховоду, с помощью фиксирующей муфты или фланцев производится крепеж анемостата.
Зачастую, над навесным потолком от основной магистрали вентиляции устанавливается гибкая шланга. После высверливания отверстия в нужном месте, шланга подводится к отверстию и монтаж происходит по тому же сценарию.
Полезные советы
В случае с ручным управлением анемостата, необходимо еще перед началом отделочных работ предусмотреть прокладку силового кабеля для дальнейшей регуляции работы устройства. А при монтаже не забыть присоединить кабель к устройству.
В случаях, когда отделочные работы еще не начались, а устройство необходимо закрепить на воздуховод, то к воздуховоду крепится основное тело устройство с монтажной муфтой, после чего отверстие в воздуховод закрывается, а декоративные составляющие с тарелкой будут одевать после отделочных работ.
Основные производители анемостатов
На российском рынке есть три крупные компании, которые выпускают анемостаты. К ним относятся «Вентс», «Эра» и «СистемЕйр». Фирма «Вентс» была основана в 90-х годах 20 века. Под этой маркой выпускается оборудование для вентиляции и кондиционирования по всему миру.
Компания «Эра» выпускает вентиляционные решетки, диффузоры и анемостаты. Предприятие было основано в 1997 году. Продукция компании «Эра» реализуется в 85 регионах России.
Компания «СистемЕйр» начала свою деятельность в Швеции в 1974 году. На сегодняшний день организация включает в себя 56 компаний. Реализация вентиляционной продукции осуществляется в 45 странах мира, включая Россию.
Анемостаты фирмы «Вентс»
Модели анемостатов фирмы «Вентс»выпускаются в шести линиях в зависимости от их размеров и используемого материала:
- А-ВР;
- А-ПР;
- А-ВРФ;
- А-ПРФ;
- АМ-ВРФ-Н;
- АМ-ВРФ.
А-ВР включает в себя как пластиковые, так и металлические анемостаты. Это модели средней ценовой категории. Анемостаты линии А-ВР выпускаются диаметром от 8 до 20 см.
А-ПР – это линия приточных анемостатов. Выпускаются модели с двумя тарелками.
Модели А-ВРФ являются комбинированными устройствами. Они подойдут как для притока свежего воздуха в помещение, так и для вытягивания неприятных запахов. Под этой линейкой выпускают как небольшие, так и крупногабаритные анемостаты в 20 см диаметром.
А-ПРФ – это серия анемостатов приточного типа. Они подойдут для установки на широкое вентиляционное отверстие диаметром от 15 до 20 см.
Под линией АМ-ВРФ-Н выпускаются приточные модели различных размеров. Все они выполнены из нержавеющей стали.
Модели АМ-ВРФ встречаются как приточного, так и вытяжного типа. Диаметр анемостатов может быть от 10 до 20 см. Все модели выполнены из стали со специальным укрепляющим полимерным слоем.

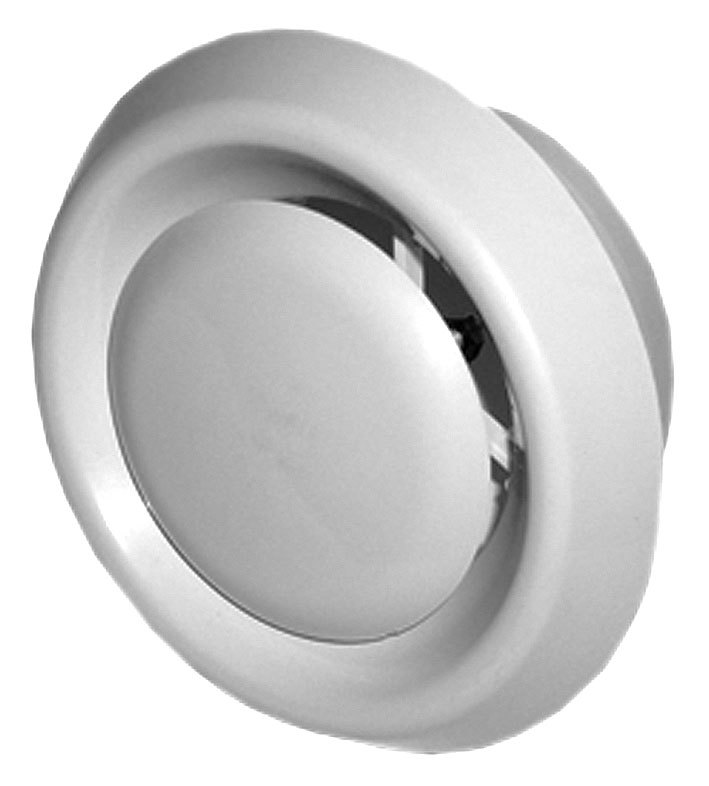

Анемостат “Вентс” А 100 ВР
Анемостаты от фирмы «Эра»
Компания «Эра» выпускает несколько линий популярных моделей анемостатов: АПП, АПВП и АВП.
Модели приточного типа можно приобрести в линейке АПП. Это устройство с интересным дизайном в виде четырехугольника. Тарелка вогнута по направлению к вентиляционному отверстию.
АПВП – это комбинированные устройства приточно-вытяжного типа. Они включают в себя несколько дисков, внешний из которых имеет выпуклую форму. Выпускаются в нескольких диаметрах, распространены размеры с диаметром тарелки в 12,5 и 16 см.

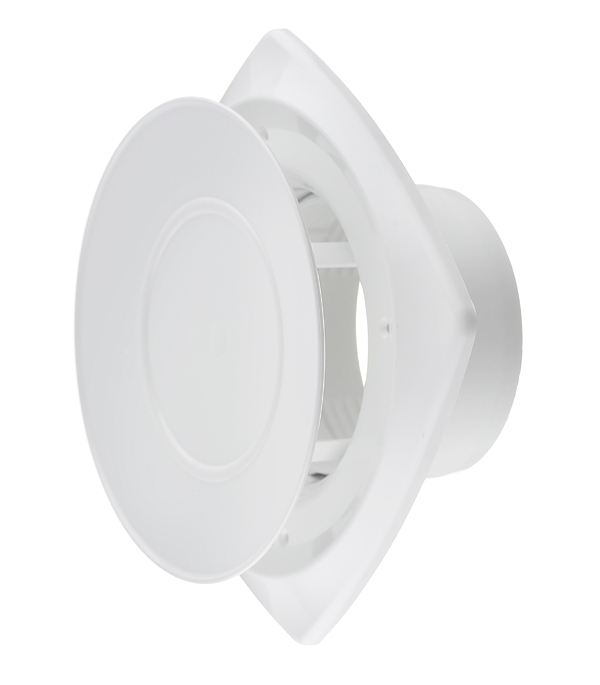

Анемостат AN125 приточно-вытяжной “ЭРА” из белого пластика
Линия АВП представляет собой вытяжной тип анемостатов. Можно приобрести устройство в одном из трех размеров: с диаметром в 10, 12,5 или 16 см.
Анемостаты группы компаний «СистемЭйр»
«СистемЭйр» предлагает анемостаты из металла и пластика. Они могут быть как приточного/вытяжного типа, так и комбинированными.
Приточные анемостаты из пластика представлены линией BALANCE-S. Она включает в себя три модели устройств диаметром в 10, 12,5 и 16 см.
BALANCE-Е является линией вытяжных пластиковых анемостатов. Размерный ряд такой же, как и у приточной линии, кроме наличия большого устройства диаметром в 20 см.
Приточный анемостат «СистемЭйр»
Металлические приточные анемостаты являются одними из самых популярных в ассортименте «СистемЭйр». Размерный ряд устройств включает в себя небольшие модели диаметром в 8 см, а также нестандартные устройства для вентиляционного отверстия в 15 см. Дизайн также отличается от других торговых марок. Анемостаты BOR имеют сходство с выпуклой прямоугольной решеткой. А ELEGANT предлагает устройства в непривычном черном цвете.
Металлические вытяжные устройства выполнены в классическом дизайне и представлены в шести размерных рядах. Они подходят для вентиляционных отверстий крупного диаметра.
Комбинированные анемостаты представлены четырьмя моделями: OVE, OVR, OVX и VTK. Модель OVX выполнена в виде узкого прямоугольника. VTK является саморегулирующимся анемостатом более сложной конструкции, чем другие модели.
Анемостаты являются отличной альтернативой диффузорам и решеткам на вентиляционных отверстиях. Появляется возможность регулировки воздушного потока, что сделает воздух в помещении более комфортным.
Устройство и принцип действия
Каждая вентиляционная система работает по стандартному принципу.
- Чистый воздух с улицы попадает в помещение при помощи вентиляторов или естественных условий (например, перепад температур или давления).
- Подача воздуха производится различными воздуховодами (как жесткого, так и мягкого типа).
- Равномерное распределение воздуха по комнатам организуется при помощи специальных устройств – диффузоров.
Выделяют две основные задачи, с которыми прекрасно справляются вентиляционные распределители:
- подача и выведение воздуха из комнат;
- перемешивание воздушных потоков с целью создания оптимальных показателей влажности и температуры в помещении, а также для обеспечения здорового микроклимата в доме.
Современные диффузоры выглядят привлекательно, а большое разнообразие моделей позволяет подобрать те устройства, которые оптимально впишутся в любой интерьер.
У распределителей воздушных масс есть свои достоинства, среди них:
- удобство установки;
- легкость в обслуживании;
- длительный срок эксплуатации;
- регулялирование направления и силы воздушного потока;
- эффективная работа, которая исключает застой воздуха в помещении;
- универсальность – возможно использовать как в маленьких жилых комнатах, так и на огромных складах.
У диффузоров есть один недостаток: при определенных обстоятельствах возможно появление сквозняка. Но преимущества их очевидны.
Рейтинг лучших вентиляционных анемостатов на 2024 год
Для вытяжной системы
3-ье место: «Эра» АВП 10
Стандартный и недорогой агрегат для интеграции в системы вытяжки. Отлично зарекомендовал себя для как в использовании для бытовых и офисных помещений, так и на больших торговых площадях. Благодаря своей облегченной конструкции, модель успешно интегрируется в расширенные воздуховодные системы. Объем вытягиваемого воздуха спокойно регулируется плавным вращением рассекателя.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Материал | Пластик |
| Габариты (диаметр, мм) | 100 |
| Цена, рублей | 200 |
Эра» АВП 10
Достоинства:
- Возможность настенного или потолочного монтажа;
- Крепеж с помощью шурупов;
- Плавность регулировки.
Недостатки:
Хрупкость корпуса.
2-ое место: «Эра» АВП 20
Еще один агрегат стандартного типа от российского производителя. Характеризуется большим диаметром клапана, что означает возможность размещения на площадях большего объема. Корпус изготовлен из упрочненного АБС-пластика, что говорит о долговечности эксплуатации при соблюдении соответствующих условий.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Материал | АБС-пластик |
| Габариты (диаметр, мм) | 200 |
| Цена, рублей | 400 |
Эра» АВП 20
Достоинства:
- Покрывает большую рабочую площадь;
- Упрочненный корпус;
- Расширенный диаметр.
Недостатки:
Не обнаружено (для своего сегмента).
1-ое место: «Везувий» М-150
Улучшенная модель вытяжного анемостата для вытяжки. Благодаря использованию нержавеющей стали при изготовлении корпуса, агрегат отлично справляется с распределением любого типа воздуха – от холодного до нагретого. Прекрасно подойдет для установки в топочных камерах и плавильных цехах. В то же время может применяться и в бытовых саунах. Металлический корпус поддается декорированию.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Материал | Нержавеющая сталь |
| Габариты (диаметр, мм) | 150 |
| Цена, рублей | 1500 |
Везувий» М-150
Достоинства:
- Металлический корпус;
- Возможность декорирования;
- Многофункциональность.
Недостатки:
- Высокая цена;
- Небольшой рабочий диаметр.
Для приточной системы
3-ье место: «Эра» 10 АПП
Используется в коммуникациях принудительного типа вентиляции. Образец обладает оригинальной конструкцией рассекателя, который полностью перекрывает проекцию на выходном отверстии, что значительно повышает аэродинамические свойства. Объем пропускаемого воздуха удобно регулируется плавным вращением «тарелки» в центральной части.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Материал | Пластик |
| Габариты (высота, мм) | 60 |
| Цена, рублей | 150 |
Эра» 10 АПП
Достоинства:
- Экономичная цена;
- Особая конструкция рассекателя;
- Плавная регулировка.
Недостатки:
- Опять же хрупкий корпус;
- Невозможность контролировать горячие воздушные массы.
2-ое место: «Airone» DVS-P-100
Один из немногих анемостатов, применяемых в приточной вентиляции и изготовленных из металла. Дополнительно его покрытие усилено порошковой эмалью, поэтому декорирование невозможно. Образец специально разработан для использования в производственных помещениях, способен обрабатывать горячие воздушные массы.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Материал | Нержавеющая сталь |
| Габариты (высота, мм) | 100 |
| Цена, рублей | 300 |
Airone» DVS-P-100
Достоинства:
- Невысокая цена для металлической модели;
- Крепление к воздуховоду посредством соединительной муфты;
- Легкость в обслуживании.
Недостатки:
Используется только в производственных помещениях.
1-ое место: «Helios» DLVZ 100
Нечастый гость на российском рынке от иностранного производителя. Модель позиционируется как исключительно дизайнерская: рабочие части закрыты декоративной крышкой, в саму модель интегрирован дополнительный фильтр против грязи и пыли. Возможна установка автоматического управления «тарелкой».
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Германия |
| Материал | АБС-пластик |
| Габариты (высота, мм) | 100 |
| Цена, рублей | 3000 |
Helios» DLVZ 100
Достоинства:
- Образец используется для дизайна интерьеров;
- Наличие дополнительной комплектации (фильтр и решетка);
- Достаточный объем для бытовых помещений.
Недостатки:
- Сложность установки;
- Высокая цена.
Виды и конструкция
Конструкция анемостата может немного разнится в зависимости от модели и производителя, но в большинстве случаев устройство состоит из таких элементов:
- круглого корпуса с распорками и монтажными лапками, в центре которого расположена резьба для удержания диска;
- регулируемого диска, к которому прикреплен стержень с резьбой для движения в корпусе;
- монтажных фланцев для удержания устройства в потолке или стене.
Рекомендуем: При какой температуре включают отопление в квартирах
Некоторые модели не содержат монтажного фланца, а в отверстие вставляется непосредственно корпус. Также производятся анемостаты с несколькими дополнительными дисками в виде концентрических колец. Это нужно для разделения потока на большее число конусовидных струй, или при большом диаметре устройства.
Устройства бывают разных видов, моделей и размеров в зависимости от того, для чего конкретно применяют изделие. Маркируются они диаметром воздуховода, на который рассчитаны. Устройства отличаются типоразмерами 80, 100, 125, 150, 200 мм.
Анемостаты отличаются конструкцией, которая приспособлена для работы в приточной или вытяжной системе. Регулируемые диски приточных анемостатов имеют вогнутую снаружи форму, для создания минимального аэродинамического сопротивления. Для этих же целей в вытяжных системах используются устройства с выгнутой формой диска.
Обычно, сугубо вытяжное устройство производить нецелесообразно, так что изготовляют универсальное (анемостат приточно-вытяжной), которое хорошо работает во всех системах. Регулируемые диски для всех типов разрабатываются таким образом, чтобы между ними и корпусом можно было установить просвет необходимого размера для движения воздуха.
Еще одна важная особенность – материал. По этому фактору анемостаты разделяют на такие разновидности:
- Пластиковые. Изготовляют из полистирола, ПВХ, АБС-пластика. Недорогие и легкие устройства. Их предпочтительней устанавливать в системах кондиционирования. При работе с горячим воздухом нужно следить за качеством пластика, чтобы при нагреве из него не выделялись вредные вещества.
- Металлические, которые изготовляют из стали, алюминия, нержавейки. Анемостат металлический отличается прочностью и возможностью работы при подаче или удалении сильно нагретого воздуха. Они дороже пластиковых.
- Деревянные – встречаются редко. В основном изготовляют для установки в саунах, банях или если этого требует дизайн помещения.
Обзор некоторых моделей
Анемостат Blauberg в стиле Хай-Тэк
На отечественном рынке вентиляционных систем приборы представлены множеством моделей от различных производителей, включая анемостаты с электродвигателями. Лидером продаж является продукция от фирмы Vents. Вместе с тем большой популярностью пользуются изделия от таких известных производителей, как Dospel, Blauberg, Systemair и Lessar.
Отличие изделий из модельного ряда Vents проявляется в их конструктивных особенностях. Среди них широко представлены анемостаты с фланцем (серия А 100 ВРФ) и со специальным ограничительным кольцом, благодаря которому удается закреплять распределитель без излишних хлопот. В моделях под маркировками А200ВР, А200ВРФ и А200/150ВРФ предусмотрены два регулирующих элемента, гарантирующих эффективное перераспределение потоков воздуха.
Приточные анемостаты прямоугольной формы под обозначениями А*ПР и А*ПРФ выпускаются в двух исполнениях с диаметрами 150 и 200 миллиметров. Площадь сечения у этих разновидностей – 0,011 и 0,012 кв.метра, а ход тарелки по нормали – 21 и 22 мм.
Цены моделей от Vents варьируются в диапазоне от 4 до 9 евро.
Металлические модели универсальных или комбинированных приборов («АМ*ВРФ» и «АМ*ВРФ Н») представлены на российском рынке типоразмерами 100, 125, 150 и 200 миллиметров. Диапазон хода клапана у этих изделий составляет 2-22 мм.
Распределители воздуха от компании Dospel (Польша) представлены тремя различными категориями:
- AN* – пластиковые приточные устройства;
- ANM*EV – металлические анемостаты вытяжного типа;
- ANM*SV – приточная разновидность предыдущего типа.
Плафоны анемостатов из серии AN выпускаются в исполнениях с диаметрами 100, 125 и 150 миллиметров. Максимальное значение величины открытия регулировочных створок у этих моделей достигает 16, 13 и 21 миллиметр.
Анемостат
Что такое анемостат, доступными словами можно сказать так: это один из вариантов вентиляционной решётки, которая поддаётся регулировке и имеет специфический вид.
Анемостат бывает приточным или вытяжным, при этом производится он из пластика либо из металла. Путём регулировки анемостата можно изменять объём пропускаемого воздуха. Поэтому ответ на вопрос, для чего нужен анемостат, прост: для того, чтобы была возможность распределять и регулировать поступающий в помещение и выходящий из него воздух.
Принцип работы
Главным функциональным отличительным свойством анемостатов, предусмотренных для приточной и вытяжной систем воздуховодов, считается направленность перемещения воздушных потоков. Так, конструкция, используемая в приточной вентиляции, способна осуществлять равномерное распределение воздушных масс под потолком. Также подобное устройство отличается от вытяжного по форме, и благодаря этому движение поступающего воздуха не вызывает дискомфорт.
Для вытяжного устройства характерна гладкая тарелка с немного выпуклым объёмом, который способствует лёгкому прохождению воздуха и его поступлению в вытяжную трубу. Самым большим по параметрам является 200-ый анемостат. Он соединяет в себе функции приточного и вытяжного устройства, поэтому его принято считать универсальным.
В случае применения анемостата А 200 важно помнить, что при включении вытяжной системы можно пользоваться двумя щелевыми зазорами, которые образуют обе тарелки, предусмотренные для притока и вытяжки. А при наличии притока воздуха эксплуатируется только одно щелевое отверстие, которое образует приточное устройство. Вытяжную щель при этом следует закрывать
Вытяжную щель при этом следует закрывать.
Конструктивные отличия от диффузора
Отличительные черты диффузора и анемостата заключаются, в первую очередь, в разной конструкции. Диффузор является круглой или квадратной по форме решёткой и фиксированным углом наклона ламелей, не поддающимся регулировке.
Стоимость и функциональные особенности устройства во многом зависят от материала, из которого они изготовлены. Пластиковые изделия отличаются небольшой стоимостью и средней пропускной способностью, а алюминиевые намного дороже, но при этом отличаются хорошим углом рассеивания. Это значительно повышает способность пропускать воздух.
Анемостаты тоже могут быть как пластиковыми, так и металлическими, но при этом разделяются на приточные и вытяжные, а по форме бывают только круглыми. Устройство способно изменять направление перемещения воздушных масс, благодаря чему может существенно повлиять на степень комфорта в помещении. Также такая конструкция отличается присутствием подвижной части, регулируя которую возможно изменять её пропускную способность.
Особенности монтажа
Важно помнить, что в случае монтажа на приточные трубы вытяжного анемостата воздушные потоки не станут распределяться равномерно, поднимаясь вверх, напротив, они будут огибать его и дуть вниз. Следовательно, вытяжное устройство устанавливают на вытяжные трубы, а приточное — на трубы, отвечающие за приток воздуха
Существующие разновидности
По своему функциональному назначению рассматриваемые приборы подразделяются на три типа:
- Приточные образцы отличаются тем, что их «тарелка» вогнута внутрь и обладает пониженной аэродинамической сопротивляемостью. Воздушные потоки, проходящие через подобные устройства, будут распределяться плавно и в то же время равномерно. Модели могут быть интегрированы как в стену, так и на потолок, а приточный воздух подается к ним посредством рассекателя, который встроен в воздуховод.
- Вытяжные образцы оснащаются округлыми, гладкими крышками, которые способны эффективно производить отвод отслуживших (старых) масс воздуха. Модели для вытяжки подбираются с учетом функционального назначения помещения и в зависимости от характеристик грязного воздуха. Устройства из пластика/металла в подобных системах используются довольно часто, а вот деревянные образцы почти не применяются, что связано с ограничениями по уровню влажности и градусу нагревания отводимых воздушных потоков.
- Универсальные образцы могут функционировать как в вытяжных, так и в приточных системах, ибо оснащены двумя колпаками-рассекателями. При их монтаже в вытяжку задействовать можно сразу две щели, в то время как при осуществлении системы притока, перекрывается одно отверстие для вытяжки. Данные образцы управляются только механически (вручную), установка автоматического контроля для них неприменима.
Как выбрать диффузор для вентиляции
https://youtube.com/watch?v=Qu28W71PiaI
Чтобы правильно подобрать для системы вентиляции диффузор, необходимо учитывать некоторые параметры.
Размеры. Устройство должно соответствовать размеру воздуховода.
Материал корпуса. Выбирается исходя из условий эксплуатации. Для помещений и систем кондиционирования подойдет пластиковый вариант, а для наружной вентиляции следует приобретать металлическое изделие.
Модель диффузора. При большом ассортименте сделать выбор модели изделия в соответствии со стилем помещения не составит труда.
Объем и скорость воздушных масс, поступающих в помещение
Важно знать, с каким количеством воздуха будет работать агрегат. Также важно учитывать уровень шума, издаваемого им при эксплуатации. Если при выборе учесть все технические и желаемые параметры, то выбрать устройство будет несложно
Если при выборе учесть все технические и желаемые параметры, то выбрать устройство будет несложно.
Общие сведения об анемостатах
Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.
Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.
По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.
Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.
Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.
Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).
