Использование анемостата в системе вентиляции

Общие сведения об анемостатах

Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи  вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.

Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.

По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.

Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.

Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.

Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).

Особенности выбора анемостата

Перед приобретением и монтажом анемостата необходимо соблюсти несколько рекомендаций:

1. Размер анемостата должен выбираться исходя из диаметра вентиляционного отверстия. Диаметр тарелки может составлять от 8 до 20 см.
2. Монтаж воздухоразделителей проводится в верхней части стены или на потолке.
3. Для помещений с повышенным уровнем влажности необходимо отдавать предпочтение анемостатам из пластика. Металл прослужит недолго, так как подвергнется коррозии. К таким помещениям относятся душевые, ванные комнаты и бассейны.
4. Для подачи теплого воздуха в помещении желательно остановить свой выбор на металлическом анемостате. Металл является материалом, который устойчив к длительному воздействию высоких температур.
5. Анемостат может быть не только функциональным приспособлением, но и элементом декора. Изделие обычно выполняется в белом цвете, но можно покрасить его в цвет стен или потолка. В домах с деревянными стенами можно использовать анемостат из дерева. Он редко имеется в продаже, но такое изделие можно заказать в мебельном ателье. После приобретение анемостата подходящего размера и дизайна можно приступать к установке устройства.

Установка анемостата на потолок

Рейтинг лучших пластмассовых анемостатов

ERA 12,5АПП

Универсальное устройство, которое изготавливается из прочного материала и способно обеспечить хороший приток и вытяжку воздуха. Диаметр фланца составляет 125 мм, что является хорошим решением и подойдет для большинства общественных помещений и квартир. Установка не занимает много времени, главное соблюдать порядок выполнения работ.

Тип решетки – накладная. Общий диаметр конструкции – 197 мм, поэтому изделие не займет много места. Пластик покрыт защитным слоем, который не желтеет от попадания УФ света. Прочностные показатели не такие высокие, как у стальных конструкций, но для установки в помещении, где высокая влажность оборудование подойдет лучше всего.

вентиляционный анемостат ERA 12,5АПП
Достоинства:

• Не подвергается коррозии;
• Не желтеет;
• Низкая стоимость;
• Оптимальные габариты;
• Высокий срок службы.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

AIRONE вытяжной Д 100 мм

Качественное устройство, которое предназначено для установки в приточно-вытяжных системах. Также некоторые строители рекомендуют использовать анемостат для кондиционирования или организации воздушного отопления. Чтобы упростить соединение с круглым воздуховодом, производитель оснастил прибор фланцем, диаметр которого – 100 мм.

Оборудование предназначено для размещения в подвесных потолках, но при желании его можно установиться на стены. Благодаря тому, что центральная часть легко вращается, обеспечивается плавная регулировка воздушного потока, который проходит через этот прибор. Внешняя часть выполнена из прочного пластика, отличающаяся ударопрочностью и высокой устойчивостью к агрессивному воздействию и атмосферным явлениям.

Анемостат можно эксплуатировать в местах, где случаются частые перепады температуры. Корпус является трудновоспламеняемым, что соответствует пожарной безопасности.

Средняя стоимость: от 150 рублей.

вентиляционный анемостат AIRONE вытяжной Д 100 мм
Достоинства:

• Надежность;
• Простой монтаж;
• Низкая цена;
• Подходит для вытяжных систем;
• Устанавливается на стену и потолок;
• Ударопрочность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Планета А 125 ВРФ

Пластиковое устройство, которое отличается простым монтажом и высоким сроком службы. Для большего удобства изделие оснащается установочным фланцем и стопорным кольцом. Такое решение способствует быстрой и качественной установки в круглые воздуховоды. Центральная часть свободно вращается, благодаря чему регулировка становится плавной.

Изделие устанавливается на потолок при помощи саморезов. Анемостат рассчитан на длительное использование, поэтому внешняя часть изготавливается из прочных материалов, которые не подвергаются УФ-лучам и работают даже при частых перепадах температуры. Равномерное распределение воздушных масс обеспечивается благодаря аэродинамической форме клапана. Чтобы конструкция плотно прилегала, внутренняя часть оснащена уплотнительным элементом.

Средняя цена: от 280 рублей.

вентиляционный анемостат Планета А 125 ВРФ
Достоинства:

• Плотное прилегание;
• Высокий срок службы;
• Не восприимчив к атмосферным осадкам;
• Обеспечивает правильную циркуляцию воздуха;
• Удобная установка благодаря распорных лапок;
• Аэродинамическая форма.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ВЕНТС А 150 ПРФ

Прибор предназначен для установки в приточных системах вентиляции и кондиционирования. Конструкция устанавливается в стены и подвесные потолки. Главное назначение – обеспечить правильную циркуляцию воздушных масс по всей площади. Продукт изготавливается из прочного пластика, который способен выдерживать высокую нагрузку и не деформироваться со временем.

Форма конструкции аэродинамическая, благодаря ей обеспечивается равномерное распределение воздушного потока по всей территории. Центральная часть, как и в других элементах, свободно перемещается, за счет чего обеспечивается плавная регулировка. Для удобной установки производитель добавил распорные лапки и уплотнительное кольцо.

Средняя цена: от 500 рублей.

вентиляционный анемостат ВЕНТС А 150 ПРФ
Достоинства:

• Надежность;
• Равномерное распределение;
• Эффективность;
• Наличие уплотнительного кольца;
• Не портится.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Что такое приточно-вытяжные анемостаты и диффузоры?

Приточно-вытяжные анемостаты и диффузоры используют  в системах вентиляции и кондиционирования для распределения воздушного потока. Пластиковые анемостаты и диффузоры изготавливают круглого сечения. Они имеют небольшой вес и легко устанавливаются в подвесном потолке соединяясь  системой гибких воздуховодов. Анемостаты бывают приточные и вытяжные. Благодаря регулировке анемостата изменяется пропускная способность воздуха.

В чём различие приточных и вытяжных анемостатов.

Основным отличием приточных и вытяжных анемостатов является разное направление движения воздуха. Приточный анемостат используется в приточных системах вентиляции и равномерно распределяет воздух под потолком. У приточного анемостата тарелка имеет отличительную форму от вытяжного ,благодаря чему не создаётся дискомфорт от движения приточного воздуха.

Вытяжной анемостат имеет гладкую и округлую поверхность тарелки, благодаря которой воздух легко огибает тарелку анемостата и поступает в вытяжной воздуховод. Наибольшим размером является 200-ый анемостат. В нём скомбинированы приточная и вытяжная тарелка анемостата. Поэтому анемостат А 200 ВРФ является универсальным.

При использовании универсального анемостата А 200 ВРФ необходимо понимать, что для вытяжной системы вентиляции возможно использование двух щелевых зазоров, образуемых приточной и вытяжной тарелкой. А при использовании в приточных системах вентиляции использовать один щелевой зазор, образуемый приточной тарелкой анемостата, а вытяжной щелевой зазор необходимо закрывать.

Если на приточный воздуховод установить  вытяжные анемостаты,то воздух не распределяется горизонтально под потолком, а огибая анемостат дует вертикально вниз. Поэтому вытяжные анемостаты устанавливаются на вытяжную систему вентиляции, а приточные на приточную систему вентиляции.

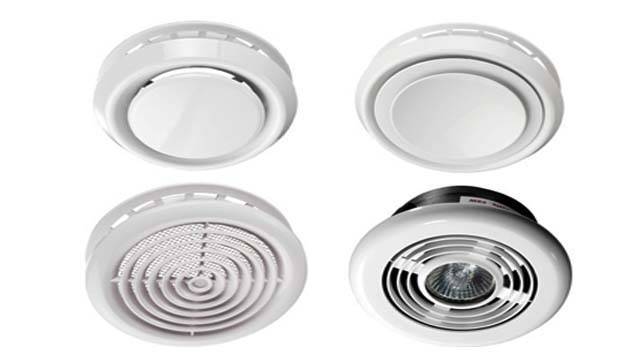

Приточно-вытяжные диффузоры

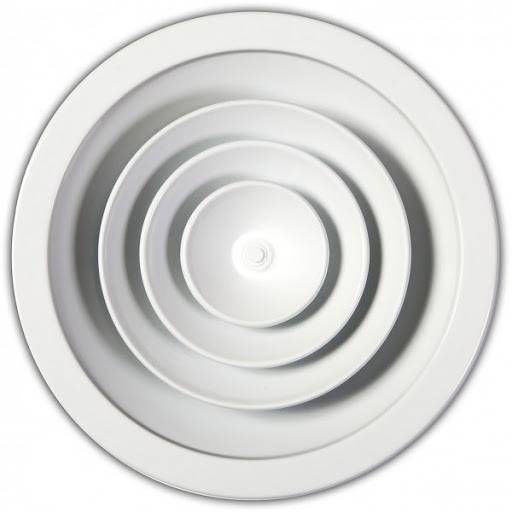

Диффузор представляет собой фланец и пластиковую решётку круглого диаметра. Ламель пластиковой решётки имеет угол наклона 45 градусов. Поэтому может использоваться в приточно-вытяжных системах вентиляции. К недостаткам применения диффузоров можно отнести невозможность регулирования пропускной способности. В то же время пропускная способность диффузора того же размера, что и анемостата намного выше, чем у анемостата.

Анемостаты и диффузоры используют в приточно-вытяжных системах вентиляции сравнительно небольшого воздухообмена. В помещениях значительного размера, сложной и большой производительности воздухобмена используют квадратные алюминиевые анемостаты и диффузоры со значительной пропускной способностью.

Анемостат диффузор отличие

 В чем состоит отличе анемостата и диффузора?

Прежде всего анемостат и диффузор имеют разную конструкцию. Диффузор представляет собой решетку круглого или квадратного сечения и может быть изготовлен из пластмассы или алюминия окрашенного в белый цвет. Диффузор имеет фиксированный угол наклона ламелей и соответственно пропускную способность.

Диффузор нельзя отрегулировать но можно дополнительно установить различного типа заслонки с ручным управлением пропускной способности. Кроме того самые простые пластиковые диффузоры имеют минимальную цену и напротив алюминиевые диффузоры самые дорогие но имеют хороший угол рассеивания и большую пропускную способность.

Анемостат может быть пластикового или металлического типа. Разделяют анемостаты на приточные и вытяжные. В зависимости от выбранного анемостата приточного или вытяжног изменяется траектория движения воздушного потока, что повышает уровень комфорта в помещении. Кроме того все анемостаты имеют подвижную часть закручивая или откручивая которую изменяется пропускная способность анемостата.

Кладка печной трубы своими руками

Каким материалом можно обшить фасад дома?

Как правильно подобрать мебель для спальной?

Что из себя представляют торговые стеллажи?

Что из себя представляет наливной пол?

Технология штукатурки газобетона

Критерии выбора воздухораспределителя

Определение оптимальной модели анемостата должно основываться на нескольких критериях: материал изготовления, размеры устройства, рабочий диапазон пластины и площадь поверхности щелевого отверстия. Все критерии должны быть адаптированы к условиям эксплуатации.

Материал изготовления: какой практичней и долговечней

Используются легкие материалы, такие как алюминий, пластик или оцинкованная сталь. Эксклюзивные версии изготавливаются из дерева. Каждый продукт имеет свои преимущества и недостатки.

Металл. Особенностью металлических изделий является их прочность и долговечность. Дополнительным преимуществом является красивый внешний вид, который хорошо сочетается с различными стилями в интерьере.

Недостатками являются высокая цена и сложность установки из-за большого веса.Металлические анемостаты оптимально подходят для суровых производственных условий — для забора и подачи горячего воздуха. Жаропрочные модели используются в системах дымоудаления.

Изделия из нержавеющей стали используются в саунах, банях или помещениях с плитами.

Пластик. Пластиковые анемостаты широко используются в бытовых, коммерческих, офисных и общественных зданиях. Продукция хорошо зарекомендовала себя в помещениях с повышенной влажностью (душевые, прачечные, кухни, бассейны, ванные комнаты).

Конкурентные преимущества полимерных анемостатов:

• влагостойкость — не ржавеет, как металл, и не гниет, как дерево;
• Легкий вес и простота установки;
• Разнообразие размеров и цветов;
• Простой уход и обслуживание;
• Низкая стоимость.

Отрицательные стороны пластика: низкая прочность и невозможность использования для «накачивания» горячих воздушных масс.

Дерево. Они встречаются довольно редко и используются в основном тогда, когда этого требует дизайн помещения. Анемостаты органично смотрятся в интерьерах деревянных домов, бань или саун.Как правило, декоративную роль играет верхняя пластина диффузора. Именно этот элемент изготовлен из дерева, в то время как остальная часть устройства «выталкивания» изготовлена — из пластика или металла.

Оценка технических характеристик анемостата

После выбора типа коллектора (выпускной или приточный), оценки условий эксплуатации и определения подходящего материала следует подобрать модель по трем параметрам: диаметр, размер зазора и подъем клапана.

Диаметр. Поперечное сечение дроссельной головки следует сопоставить с размером вентиляционного канала. Например, подойдет воздуховод диаметром 100 мм.Стандартный диаметр клапанов пропускания воздуха варьируется в пределах 80-200 мм. Если необходимо перекрыть вентиляционный канал с большим сечением, используются диффузоры.

Открытие диафрагмы. Этот параметр определяет мощность устройства. Зазор корректируется с помощью фланца. В небольших моделях диаметром 80 мм предельная площадь жилой части составляет 0,002 м2, в анемостатах диаметром 200 мм этот показатель достигает 0,009 м2.

Зазор для открытия. Индекс характеризует максимальное раскрытие — движение «плафона» вдоль нормали. Чем больше ход клапана, тем шире рабочий диапазон анемостата. Предельное значение в разных моделях колеблется в пределах 8-30 мм.

Тип управления вентиляционным «плафоном»

В большинстве моделей предусмотрена механическая регулировка положения пластины. Режим работы клапана распределения воздуха устанавливается вручную — достаточно повернуть «плафон» по часовой стрелке или наоборот.

В этом случае удобство эксплуатации зависит от расположения анемостата. При потолочной установке трудно изменить положение пластины. Чтобы упростить задачу, лучше выбрать автоматическую установку с блоком управления.Открытие и закрытие вентиляционного канала осуществляется с помощью простого выключателя в виде загорающейся лампочки. В дополнение к установке анемостатов требуется монтаж электропроводки и настенного контроллера

Основные компоненты и функции

Основная функция анемостата заключается в обеспечении комфортного микроклимата в помещении путем поддержания оптимального уровня воздухообмена. Он позволяет регулировать объем воздуха, поступающего в помещение, а также создавать необходимое направление потока воздуха.

Анемостат состоит из нескольких основных компонентов:

1. Корпус — предназначен для крепления анемостата на стене или потолке. Он обычно выполнен из прочного и долговечного материала.
2. Регулятор — служит для изменения скорости потока воздуха. Обычно представляет собой поворотный рычаг или кнопку, которые можно легко управлять.
3. Клапаны — используются для регулировки направления потока воздуха. С их помощью можно направить поток в нужное место или открыть/закрыть приток/отток воздуха.
4. Фильтры — служат для очистки воздуха от пыли, грязи и других загрязнений. Они обычно выполняются в виде съемных элементов, которые можно легко заменять.
5. Датчики — используются для контроля качества воздуха и уровня влажности. Они определяют необходимость изменения скорости потока воздуха в зависимости от условий в помещении.

Вместе все эти компоненты позволяют анемостату выполнять свои функции и обеспечивать необходимый уровень воздухообмена в помещении. Благодаря анемостату можно создавать комфортные условия для работы и отдыха, а также снижать риск возникновения заболеваний, связанных с плохим качеством воздуха.

Анемостат: что это такое?

По сути своей, анемостат — это аналог вентиляционной регулируемой решетки, выполненный другим способом.

Внутрь трубы вставляется распорка, на которой держится регулировочный винт.

На конце винта располагается тарелка: круглый щит, который может двигаться перпендикулярно относительно поверхности, в которую встроен анемостат. Тарелка подвижна (так как установлена на винте), и может двигаться вперед-назад по трубе анемостата.

Устройство анемостата (вид сзади)

Когда щит выдвигается (т. е. когда человек вращает тарелку против часовой стрелки) — увеличивается щелевое отверстие между ним и стенками трубы, и увеличивается приток (или отток) воздуха. Когда щит задвигается (тарелка закручивается по часовой стрелке) — отверстие уменьшается, и проходимость воздуха через анемостат — тоже.

Некоторые приточные модели могут иметь не 1, а 2 тарелки. В этом случае одна из них имеет больший диаметр, и выполняется в форме вогнутого круга. Вторая — имеет стандартную форму (тарелка), и располагается внутри круга. Такое устройство будет лучше распределять воздух по помещению, однако слишком серьезным преимуществом это назвать нельзя.

Основная разница между анемостатом и диффузором — возможность анемостата регулировать количество проходящего воздуха (в диффузорах этого делать нельзя). Также диффузоры могут быть как круглыми, так и квадратными, тогда как анемостаты — имеют только круглый корпус.

В помещении изделие практически не бросается в глаза, поскольку располагается в верхних частях комнаты. Чаще всего это потолок, реже — верхняя часть стены. На поверхности (после завершения монтажа и отделочных работ) оно выглядит как небольшой пластиковый (или металлический) круг.

Анемостат в потолке в комнате

Расцветка изделия может быть любой. Чаще всего в магазинах предлагаются белые (или металлического цвета) анемостаты. При желании — на изделие можно нанести краску любого цвета, чтобы оно подходило под расцветку интерьера.

Назначение изделия

Использоваться изделие может в системах:

• вентиляции;

• кондиционирования;

• воздушного отопления.

Анемостат может применяться в помещениях любого назначения — как в жилых, так и в производственных, общественных, или санитарно-бытовых.

В упомянутых выше системах анемостат выполняет следующие функции:

1. Распределение воздушного потока.

2. Плавная регулировка количества проходящего воздуха.

3. Декоративная функция: прикрытие отверстия вентиляционного канала.

Первый пункт актуален в приточных системах: форма «тарелки» способствует тому, что воздух направляется не в одном направлении, сплошным потоком. Обтекая щит (тарелку), он растекается вдоль поверхности. Это обеспечивает более равномерное смешение воздуха и не создает в помещении сильных воздушных потоков.

Это интересно: Вентиляция в погребе, гараже — как сделать вытяжку своими руками с одной или двумя трубами

Отличия по материалу

Чаще всего анемостаты производятся из пластика: этот материал дешевый, легкий, устойчивый к коррозии, и при этом — долговечный и простой в уходе. Пластиковые модели рекомендуется применять в условиях повышенной влажности (к примеру — в бассейнах, душевых, санузлах, кухнях).

Помимо пластика, анемостаты могут выполняться и из металла. Подобные изделия подойдут для вентиляционных систем с подогревом воздуха, или для помещений с повышенной температурой. Стоят металлические анемостаты дороже пластиковых.

Анемостаты из дерева (тарелка), металла и пластика

По желанию можно заказать изготовление тарелки из дерева — чтобы анемостат был незаметен в доме с деревянной отделкой. В магазинах такие изделия можно встретить редко, однако в любой мебельной мастерской с такой задачей легко справятся. Можно также обратиться к столяру, у которого есть оборудование.

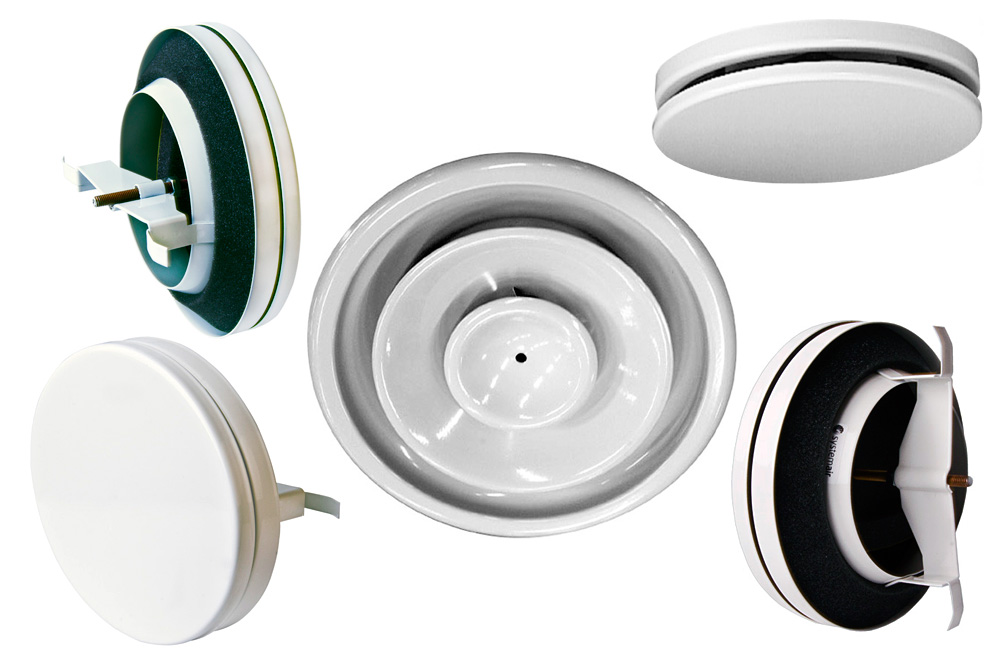

Отличия по назначению: приточные, вытяжные, комбинированные

Конструктивно изделия могут делиться на 3 типа. Единственное отличие между ними — это устройство тарелки:

Приточные: имеют вогнутую внутрь тарелку

Благодаря этому проходящий внутрь помещения воздух распределяется вдоль поверхности (стены или потолка — не важно). Вытяжные: имеют выпуклую (в сторону помещения) тарелку. Это упрощает прохождение воздуха из комнаты в вытяжной канал

Это упрощает прохождение воздуха из комнаты в вытяжной канал

Вытяжные: имеют выпуклую (в сторону помещения) тарелку. Это упрощает прохождение воздуха из комнаты в вытяжной канал

Приточно-вытяжные. Имеют ровную (плоскую) тарелку с округлыми краями. Могут применяться как в вытяжных, так и в приточных системах.

Приточный, приточно-вытяжной и вытяжной анемостаты

Помимо отличия в устройстве тарелки — и приточные, и вытяжные, и приточно-вытяжные анемостаты устроены одинаково.

Характеристики изделий

Ключевыми характеристиками вентиляционных анемостатов (как вытяжных, так и приточных) являются:

1. Диаметр. Должен подбираться по диаметру воздуховода. Обычно анемостаты выполняются в диаметре 80, 100, 125, 150 и 200 мм.
2. Площадь щелевого отверстия. Чем больше этот показатель — тем больше воздуха пропустит анемостат. В среднем модели диаметром 125-200 мм имеют площадь около 0.006-0.009 м².
3. Ход тарелки (на какое расстояние может двигаться тарелка). В среднем — от 0 до 23 мм.

Площадь щелевого отверстия (а значит — и количество воздуха, которое может пройти через анемостат) напрямую зависит от диаметра изделия и от хода тарелки.

В среднем стоимость пластиковой модели диаметром 100-150 мм (самый популярный тип продукции) — порядка 200-300 рублей. Металлические такого же размера — обойдутся в 300-400 рублей.

О производителях и моделях

На рынках стран СНГ подобные изделия чаще всего можно встретить под брендом Systemair, Эра и Вентс (Vents).

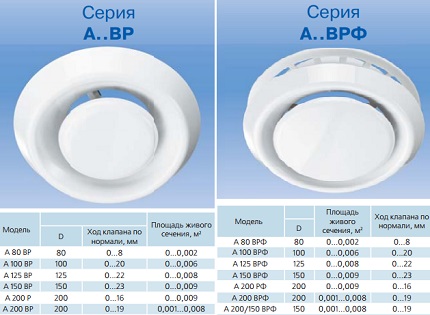

Анемостаты марки Вентс (самые распространенные) делятся на несколько серий:

1. А-ВР. Приточно-вытяжные пластиковые модели, диаметром от 80 до 200 мм.
2. А-ВРФ. Приточно-вытяжные пластиковые модели, диаметром от 80 до 200 мм.
3. А-ПР. Приточные пластиковые модели, диаметром 150 (1 тарелка) или 200 (2 тарелки) мм.
4. А-ПРФ. Приточные пластиковые модели, диаметром 150 (1 тарелка) или 200 (2 тарелки) мм.
5. АМ-ВРФ. Приточные металлические (сталь с полимерным покрытием) модели, диаметром от 100 до 200 мм.
6. АМ-ВРФ-Н. Приточные металлические (нержавеющая сталь) модели, диаметром от 100 до 200 мм.

Название модели дополняется диаметром. То есть в магазине полное название будет иметь вид: Вентс А 100 ВРФ (диаметр — 100 мм).

На российском и украинском рынке представлен еще один, более удобный — автоматический — вариант. Модель называется АВК 100-1-12, и предназначается для вентканалов диаметром 100 мм. Управление тарелкой (т. е. открытие-закрытие) реализовано в виде настенного выключателя (выглядит как обычный выключатель света).

Технические характеристики

К основным параметрам рассматриваемых устройств относятся:

1. Запас хода щита. Под этим термином подразумевается наибольшее расстояние, на которое может сдвигаться тарелкообразный регулятор. Средними считаются значения от 1 до 23 мм.
2. Диаметр, выбираемый с учетом параметров вентиляционного канала. Большая часть приборов имеет стандартные размеры (от 8 до 20 см). Возможно изготовление устройства с индивидуальными параметрами под заказ.
3. Площадь отверстия. От этой характеристики зависит пропускная способность системы, которая регулируется фланцами. Для устройств диаметром 12-20 см площадь отверстия должна быть равна 0,006-0,009 кв. м.

Разновидности анемостата

Устройство вентиляционной системы влияет на выбор устанавливаемого в нее вида анемостата.

Приточные устройства

Данный тип оборудования монтируют в любых помещениях, независимо от их назначения. Оно служит для подачи воздуха и создания в комнатах приятного микроклимата. Часто приточные анемостаты устанавливают в вентиляционные системы, в которых работают отопительные приборы (например, конвекторы).

Приточные устройства монтируют в помещениях любого назначения.

Вытяжные конструкции

Их чаще всего устанавливают в общественных и жилых помещениях. Вытяжные модели служат для удаления из комнаты резких запахов, дыма, гари и одновременно с этим – лишней влаги.

Комбинированные анемостаты

Этот вид анемостатов сочетает преимущества 2 предыдущих разновидностей. В зависимости от включенного режима, он обеспечивает подачу воздуха в помещение или вытяжку резких запахов и влаги. Прибор устанавливается в вентиляционных системах с автономной, принудительной вентиляцией и там, где работает отопительное оборудование.

Комбинированные анемостаты обеспечивает подачу воздуха в помещение.

В чем отличие

Анемостаты по-разному распределяют воздух. У моделей, устанавливаемых в системы кондиционирования или приточной вентиляции, форма рассекателя в виде вогнутой снаружи тарелки. Это позволяет равномерно распределять подаваемый воздух вдоль поверхностей, на которых зафиксирован анемостат.

Приборы, устанавливаемые в вытяжных системах, имеют центральную часть в виде цилиндра. Это позволяет быстро забирать из помещения большой объем воздуха, т.к. он практически не встречает сопротивления.

В универсальных моделях рассекатель состоит из 2 тарелок. Одна из них обеспечивает поступление воздуха, а вторая работает в режиме вытяжки. В зависимости от ситуации, необходимый режим работы такого анемостата выставляется вручную или автоматически.

Для регулировки объема пропускаемого воздуха указанным прибором, необходимо изменить положение рассекателя.

Популярные производители и модели вентиляционных анемостатов

На рынке представлены приборы, выпускаемые разными изготовителями. Лучшие отзывы имеет продукция марки Vents. Не менее качественные модели предлагаются компаниями Systemair, Blauberg, Lessar, Dospel.

Vents

Компания предлагает такие линейки анемостатов:

• универсальные с полимерным фланцем;
• приточные;
• комбинированные пластиковые;
• приточные с установочным фланцем;
• вытяжные стальные;
• металлические универсальные.

Комбинированные модели производятся из АБС-пластика или полистирола. Они подходят для установки на потолок или стену. Приборы снабжены монтажным фланцем и ограничителем, помогающими быстро закреплять распределитель воздуха в канале. Приточные устройства снабжены регуляторами, делающими работу более качественной.

Анемостат Vents из нержавеющей стали.

Dospel

Польская компания выпускает вентиляционные системы и аксессуары.

Анемостаты представлены в 3 сериях:

• ANM SV (приточные из металла);
• ANM EV (стальные вытяжные);
• AN (пластиковые приточные).

Устройства последнего типа имеют диаметры 10, 12,5 и 15 см. Створка открывается на 13, 16 или 21 мм. Вытяжные и приточные варианты производятся из нержавеющей стали с порошковым защитным покрытием. Минимальный диаметр равен 10 см, максимальный – 25.

Металлический анемостат Dospel ANM.

Blauberg

Фирма предлагает следующие серии анемостатов:

1. VPR. Пластиковые приборы изготавливаются из устойчивых к ультрафиолетовому излучению материалов, содержащих антистатические присадки. Размеры устройств позволяют устанавливать их в каналы диаметром 8-20 см. Площадь отверстия достигает 0,009 кв. м.
2. VSR. Потолочные и настенные обеспечивают плавное поступление воздуха. Специальный фланец облегчает процесс монтажа. При изготовлении устройств этой серии используется прочная нержавеющая сталь.
3. VSR. Металлические анемостаты покрываются защитной полимерной оболочкой. Серия включает приборы диаметром от 10 до 20 см.
4. VMBR. Устройства снабжаются клапанами с вращающейся центральной частью, обеспечивающей равномерное распределение потоков. Все приборы серии снабжаются удобным монтажным фланцем. Его закрепляют на потолке саморезами. Резиновое кольцо обеспечивает плотное прилегание анемостата к воздуховоду.

Blauberg VPR из прочного пластика.

Lessar

Компания имеет подразделения в Китае, Италии, Германии и других странах. Покупатели выбирают эту продукцию из-за низкой цены и хорошего качества. Ассортимент распределителей включает только вытяжные и приточные модели. Комбинированных приборов нет.

Анемостатам Lessar свойственны такие характеристики:

• диаметр: от 10 до 20 см;
• пропускная способность: 10-50 куб. м в час;
• стоимость: от 400 до 1000 руб.

Приборы Lessar стоят в 2-3 раза дешевле выпускаемых другими фирмами аналогов.

Анемостаты Lessar изготовлены из стали и покрыты порошковой белой краской.

Systemair

Компания предлагает такие виды распределителей:

1. Balance-E. Вытяжное устройство изготовлено из прочного полипропилена, устойчивого к нагреву до +100°C, воздействию кислот и щелочей. Максимальный зазор между тарелкой и цилиндром составляет 2 см. Предлагается 4 размерных варианта: 10, 12,5, 16 и 20 см.
2. EFF (металлический универсальный). Работает как на приток, так и на выведение воздуха. Диаметр составляет 63-200 мм, запас хода – 28 мм.
3. Balance-S. Приточное приспособление изготавливается из белого пластика. Размерный ряд включает модели на 10, 12,5 и 16 см.
4. TFF. Стальной анемостат состоит из конусообразного впускного клапана и плоской тарелки. Модель предлагается в размерах от 8 до 20 см.

Systemair Balance-S из белого пластика.
