Достоинства и недостатки
Специалисты выделяют ряд преимуществ силуминовых отопительных приборов:
- Небольшой вес. Это упрощает монтаж, транспортировку батарей.
- Возможность установки регулятора, изменения температуры нагрева теплоносителя.
- Экономичность. Прибор быстро нагревается, поэтому не потребуется сжигать много топлива.
- Повышенный КПД.
Небольшие размеры изделий и эстетическая привлекательность – дополнительные плюсы, но не обошлось без недостатков:
- зоны стыков между секциями увеличивают риск протечки;
- больше всего тепловой энергии скапливается в ребрах батареи, поэтому тепло распределяется неравномерно;
- сниженная конвекционная передача;
- повышенный риск завоздушивания;
- малая стойкость перед скачками давления.
Все виды приборов (кроме анодированных) плохо противостоят ржавчине, требовательны к теплоносителю. Нельзя применять присадки, запускать в трубы антифриз, нужна вода с нейтральным pH. Поэтому перед покупкой придется взвесить все плюсы и минусы применения.
В квартирах многоэтажных домов алюминиевые батареи не устанавливаются. Если хозяин захочет использовать прибор такого типа, сначала надо обратиться в управляющую компанию. Загрязненный теплоноситель, скачки давления в сети, риск протечки – это причины, по которым могут отказать.
В паровых, воздушных системах нельзя устанавливать алюминиевый радиатор, технические характеристики которого уступают батареям из других материалов:
- длина промежутка между нижним и верхним коллектором (межосевое расстояние) 20-50 см;
- показатель рабочего давления 6-16 атм.;
- мощность 82-212 Вт;
- теплоносителя для секции требуется 250-460 мл;
- максимальный нагрев воды до +110 С.
Важно! В магистралях с паровым и воздушным типом прогрев теплоносителя осуществляется выше +110 С, высокие температуры выдают и твердотопливные котлы для автономных систем – это требуется учитывать, выбирая силуминовые приборы отопления
Высокие радиаторы
Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.
Их размеры следующие:
- высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
- глубина – 203 миллиметра.
Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.
У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления: при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.
Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.
Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.
Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:
- высота секции 880 миллиметров;
- глубина 95 миллиметров;
- длина 80 миллиметров.
До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею. Выбор, учитывая размеры радиаторов отопления, детали на видео:
https://youtube.com/watch?v=tWZXYywdG5s
Плюсы и минусы радиаторов из алюминия
За последние полвека в отношении алюминиевых радиаторов ничего не меняется – их так же активно используют для оснащения отопительных систем общественных учреждений и многоквартирных жилых зданий. Аккуратные, легкие и простые в монтаже, приборы охотно приобретают и для благоустройства частного жилья.
Несомненных достоинств у алюминиевых батарей отопления несколько, и зачастую они «перевешивают» недостатки (которые тоже имеются) и являются решающими аргументами при выборе.
Галерея изображений
Фото из
Высокая теплоотдача – это гарантия быстрого обогрева помещения. Как только теплоноситель нагревает металлические детали прибора, тепло тут же начинает поступать в окружающее пространство
Как известно, алюминий относится к легким металлам. Крепление нескольких секций радиатора выполнит даже один человек на специальные кронштейны (вес 6-секционной батареи примерно 7 кг)
Современные модели дополнительно оснащают терморегулятором, который устанавливают на подаче горячего теплоносителя. Он позволяет регулировать температуру воздуха в помещении, а точнее – понижать ее до желаемого параметра
В отличие от чугунных моделей, алюминиевые выпускаются в различном исполнении. Можно найти 3-секционные и 12-секционные модели, широкие и узкие, плоские и выпуклые
Алюминий обладает отличными параметрами теплоотдачи
Легкий вес конструкции в целом
Возможность установки термостата для регулировки
Разнообразие форм и размеров радиаторов
По отзывам пользователей, устройства из алюминия гармонично дополняют интерьер комнат, а если они выбиваются из общей картины своим индустриальным дизайном, то легко маскируются декоративным экраном или коробом с отверстиями.
Но есть у батарей из сравнительно мягкого металла и свои слабости, среди которых:
- характерная для алюминия черта вступать в химические реакции с теплоносителем, результатом чего становится образование коррозии, а также газов; от возникновения воздушных пробок спасают воздухоотводные клапаны;
- малая устойчивость к высокому давлению и гидроударам, характерным для центральных магистралей;
- чувствительность к неправильной установке – ошибки в монтаже могут нарушить равномерное распределение теплоносителя по всем секциям.
Опытные монтажники из-за перечисленных технических характеристик не советуют алюминиевыми радиаторами отопления оборудовать контуры, зависимые от центральной магистрали. Система функционирует таким образом, что не исключены гидроудары, резкое изменение давления. Вследствие нестабильности могут выйти из строя наиболее незащищенные места – стыки и соединения.
Алюминий чутко реагирует на блуждающие токи, которые являются одной из причин возникновения коррозии. Слишком кислый или щелочной теплоноситель также вызывает аварийное разрушение материала, результатом чего является замена прибора
В связи с перечисленными минусами алюминиевые устройства лучше подключать в более стабильную систему отопления коттеджа. Она защищена не только от гидроударов, но и от некачественного теплоносителя. Если все же выбирать алюминиевую батарею для высотки с магистральным отоплением, лучше предпочесть анодированные модели.
Какие радиаторы для каких систем более пригодны
1. Теперь, рассмотрев и сравнив основные характеристики радиаторов, можно и выводы сделать. Для начала выясним, какие радиаторы отопления лучше — алюминиевые или биметаллические — для квартиры в многоэтажном доме. В ней используется центральное отопление.
- Давление в системе может резко меняться, доходя до запредельных величин. Возможны гидроудары.
- Температура также не будет стабильной, иногда сильно меняясь в течение отопительного сезона и даже суток.
- Состав теплоносителя не отличается чистотой. В нем есть химические примеси, а также абразивные частички. Вряд ли можно говорить о рН, не превышающем 8 единиц.
Исходя из всего этого, можно об алюминиевых батареях забыть. Потому что погубит их система центрального отопления. Если электрохимическая коррозия не съест, то давление с температурой добьют. А гидроудар сделает последний, «контрольный выстрел». Поэтому, выбирая из двух типов радиаторов (алюминий или биметалл), останавливайтесь только на последнем.
2. Теперь рассмотрим систему отопления, установленную в частном доме. Хорошо работающий котел выдает постоянное небольшое давление, не превышающее 1,4 — 10 атмосфер, в зависимости от котла и системы. Скачков давления, а тем более гидроударов, не наблюдается. Температура воды также является стабильной, а ее чистота не вызывает сомнений. В ней не будет никаких химических примесей, а показатель рН всегда можно измерить.
Поэтому в такой автономной системе отопления можно и алюминиевые батареи поставить – эти приборы будут отлично работать. Обойдутся они недорого, теплоотдачу имеют прекрасную, дизайн их привлекателен. В магазинах можно подобрать батареи, сделанные в Европе. Предпочтительнее выбирать модели, изготовленные методом литья. Биметаллические батареи тоже подойдут тем, кто проживает в собственно доме. Если есть желание и достаточно средств, то можете поставить их.
Только помните, что на рынке много подделок
И если модель (неважно, алюминиевая или биметаллическая) отличается подозрительно низкой ценой, то уже можно насторожиться. Чтобы не попасть впросак, проверьте, чтобы и на каждой секции, и на упаковке (качественной и полноцветной) была маркировка изготовителя
Производители
Выпускают алюминиевые радиаторы отопления как зарубежные, так и отечественные производители. Отметим некоторых из них.
Faral
Изделия этой итальянской компании очень популярны, отличаются высоким европейским качеством и имеют массу положительных отзывов пользователей.
Рассмотрим основные параметры моделей, предлагаемых Faral.
| Модель | Межосевое расстояние, мм | Высота, ширина, глубина секции, мм | Макс. рабочее давление, Бар | Тепловая мощность, Вт | Объем секции, л | Вес, кг |
|---|---|---|---|---|---|---|
| GREEN HP 350 | 350 | 430/80/80 | 16 | 136 | 0,26 | 1,12 |
| GREEN HP 500 | 500 | 580/80/80 | 16 | 180 | 0,33 | 1,48 |
| TRIO HP 350 | 350 | 430/80/95 | 16 | 151 | 0,4 | 1,23 |
| TRIO HP 500 | 500 | 580/80/95 | 16 | 212 | 0,5 | 1,58 |
Радиатор Faral Trio HP 500/100
Rovall
Этот производитель также из Италии. При производстве радиаторов используются прессованные алюминиевые трубы. На рынке представлен широкий выбор цветовой гаммы радиаторов. Самые известные модели Rovall: TANGO, OPERA, ALUX, JAZZ, BLUES, SWING.
| Модель | Межосевое расстояние, мм | Высота, ширина, глубина секции, мм | Макс. рабочее давление, Бар | Тепловая мощность, Вт | Объем секции, л | Вес, кг |
|---|---|---|---|---|---|---|
| ALUX 200 | 200 | 245/80/100 | 20 | 92 | 0,11 | 0,83 |
| ALUX 350 | 350 | 395/80/100 | 20 | 155 | 0,11 | 0,82 |
| ALUX 500 | 500 | 545/80/100 | 20 | 179 | 0,23 | 1,31 |

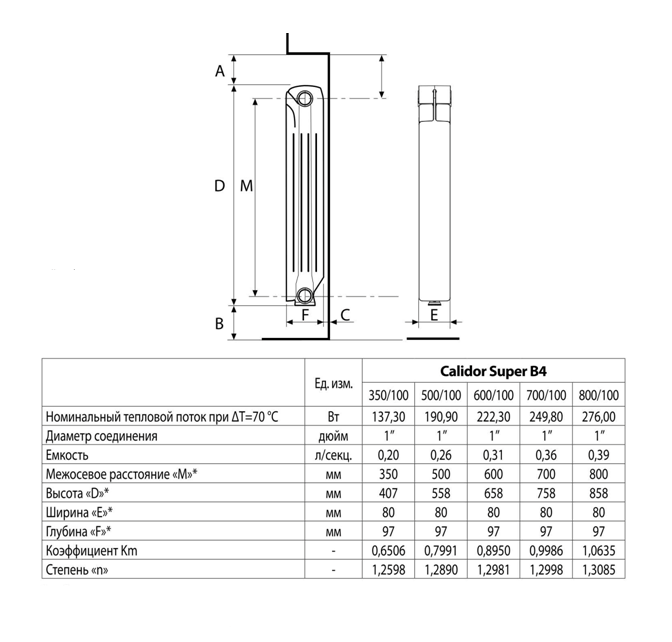

Fondital
Итальянский производитель, продукция компании разработана специально для эксплуатационных условий России и стран СНГ. Алюминиевые радиаторы Fondital изготавливаются в соответствии с высокими стандартами европейского качества, при этом соблюдаются российские нормы (ГОСТ Р RU.9001.5.1.9009).
| Модель | Межосевое расстояние, мм | Высота, ширина, глубина секции, мм | Макс. рабочее давление, Бар | Тепловая мощность, Вт | Объем секции, л | Вес, кг |
|---|---|---|---|---|---|---|
| Calidor Super 350/100 | 350 | 407/80/97 | 16 | 144 | 0,24 | 1,3 |
| Calidor Super 500/100 | 500 | 557/80/97 | 16 | 193 | 0,30 | 1,32 |
Rifar
Отечественный производитель, который по качеству нисколько не уступает зарубежным аналогам. Отзывы на изделия Rifar — положительные. Пользователи отмечают привлекательный дизайн радиаторов и высокую эффективность.
| Модель | Межосевое расстояние, мм | Высота, ширина, глубина секции, мм | Макс. рабочее давление, Бар | Тепловая мощность, Вт | Объем секции, л | Вес, кг |
|---|---|---|---|---|---|---|
| Alum 350 | 350 | 415/80/90 | 20 | 139 | 0,19 | 1,2 |
| Alum 500 | 500 | 565/80/90 | 20 | 183 | 0,27 | 1,45 |
Алюминиевый радиатор RIFAR Alum 500 5 секций
Исходя из вышеописанного, можно сделать вывод, что алюминиевые радиаторы отопления являются отличным источником обогрева, в особенности для частных домов. Благодаря большому количеству положительных моментов и высоких технических показателей вкупе с невысокой ценой, делает такие батареи очень привлекательными для пользователей. В результате высокий спрос пользователей оправдан.
Простой, но очень эстетичный дизайн позволяет вписать радиаторы из алюминия в любой интерьер. Приборы являются не только качественным и экономичным источником обогрева, но и занимают достойное место в интерьере.
металл, плавкий, с великолепной теплоотдачей и несложный в обработке. Знайте, купить алюминиевые радиаторы для отопления – это приобрести массу преимуществ:
- Нагрев низко инерционный. То есть алюминиевые секции быстро реагируют на температуру теплоносителя и очень быстро нагреваются. При этом экономится до 35-40% энергии.
- Батареи оснащены тепло регуляторами, что позволяет ограничить активность теплоносителя при необходимом нагреве помещения (а нагревается оно уже спустя 10-15 минут после начала работы).
Легкий вес значительно уменьшает затраты на транспортировку, установка алюминиевых радиаторов отопления достаточно несложная.
- Способ обогрева является конвекционным (препятствующим накоплению пыли между отдельными секциями).
Литьевая технология дарит возможность получить секции с закругленным сечением – это повышает устойчивость к различным повреждениям.
- Высокая устойчивость и сопротивляемость к коррозии. Такие батареи не нужно будет перекрашивать.
- Алюминиевые радиаторы можно окрашивать в абсолютно любой цвет. Окраска производится специальными порошковыми красителями с помощью электростатического поля, что делает покрытие очень стойким.
В оптимистичные нотки можно внести и немного грусти. Алюминиевые батареи очень зависят от качества теплоносителя (в данном случае горячей воды, проходящей по секциям) и могут пострадать от гидроударов (резких повышений давления, это происходит при проверке отопительной системы).
Дизайнерский радиатор и полотенцесушитель 2 в 1, с декоративной шлифованной поверхностью.Фото 1
Дизайнерский радиатор и полотенцесушитель 2 в 1, с декоративной шлифованной поверхностью.Фото 2По одному из главных принципов дизайна в духе дзен, важны визуальные впечатления от фактуры материала, как здесь, где взгляд привлекают переливы отшлифованной металлической поверхности
Фасадная поверхность алюминиевых радиаторов может выглядеть как угодно за счет экранов или декоративных покрытий — матовой, цветной, перламутровой и даже зеркальной
Необычный способ установки радиаторов под окнами в сочетании с грубой отделкой кирпичных стен. Отсутствие подоконника, предусмотренное дизайнером, дает еще и увеличение теплоотдачи радиатора, так как конвекция не имеет вообще никаких помех
Перед началом отопительного сезона коммунальные службы всегда проверяют, герметичная ли система отопления, алюминиевые радиаторы при этом испытывают колоссальную нагрузку и могут не выдержать. Ведь давление при проверке может достигать 30 атмосфер. Об этом параметре свидетельствует показатель опрессовочного давления в паспорте изделия.
Гораздо безопаснее использовать алюминиевые радиаторы отопления для частного дома (в личных домах/коттеджах котлы рассчитаны на давление в 1-4 атмосферы). А для многоквартирных с центральным отоплением лучше остановить выбор на других видах радиаторов.
- Тепловые лучи.
- Конвекционное тепло (образуется при движении теплого воздуха от нижних частей радиаторов вверх).
Эстетичный способ вписать радиатор в помещение — установка вровень со стеной, в нише
Необычные дизайнерские радиаторы отопления, в виде двутавров — идеальный вариант для индустриального дизайна жилья
Чем выше показатель теплоотдачи, тем меньше инерционность у радиаторов и тем быстрее они могут нагреваться. Это способствует более долгой службе батареи. Производители отводят 10-12 лет гарантированной работы (у анодированных батарей срок службы составляет до 25 лет).
О надежности и внешнем виде
Надежность батареи для отопления определяется показателем рабочего давления, что для алюминиевых радиаторов, как правило, равен от 16 до 20 Бар. Этого вполне достаточно для индивидуальных схем отопления, где давление свыше 3 Бар будет сбрасываться предохранительным клапаном котельной установки.
Также играет большую роль качество сетевой воды, что характеризуется соотношением рН, при нейтральной среде оно равняется 7. Когда соотношение ниже 7, то среда – кислотная, если выше – щелочная
Следует обращать внимание, чтобы в документации на изделие был прописан диапазон соотношения рН воды, в котором радиатор будет функционировать долговечно. Обычно этот диапазон для алюминиевых приборов составляет от 6.5 до 9, а для биметаллических – 6—10.5. Если вам посчастливилось сделать химический анализ воды, то вы имеете возможность сопоставить с ними технические характеристики алюминиевых радиаторов и сделать верный выбор
Если вам посчастливилось сделать химический анализ воды, то вы имеете возможность сопоставить с ними технические характеристики алюминиевых радиаторов и сделать верный выбор.
Что касается внешнего вида, то у данных отопительных устройств он редко вызывает нарекания. Тем не менее стоит проверить визуально и на ощупь качество порошковой окраски поверхностей, чтобы на них не было потеков и наплывов. В то же время места вкручивания пробок и арматуры должны быть тщательно зачищены от краски, иначе счищать ее придется вам либо монтажникам, а они могут забыть это сделать. Кроме этого, необходимо заранее определить наличие пространства для установки прибора, сделав замеры стены под окном. В идеале прибор нужно ставить следующим образом:
Зная максимальные габариты, можно по ширине одной секции и их количестве вычислить, поместится прибор под окном или будет неестественно выходить за границы оконного проема. Тогда есть смысл подобрать модель другого производителя. Высоту изделий определяют межосевые размеры алюминиевых радиаторов, у разных производителей их значения колеблются в пределах от 200 до 800 мм, вам остается только взять необходимый размер.
Ну и немаловажным фактором является наличие полного комплекта сопроводительной документации с гарантийными талонами. Фирма, которая дорожит своей репутацией и производит качественный продукт, обязательно предоставит вам такой комплект и назначит реальный, а не завышенный срок гарантийной эксплуатации. Ниже можно посмотреть полезное видео по выбору батарей любого типа.
Строение и принцип работы радиаторов
Секционные приборы считаются оптимальным выбором для хозяев, которые желают нарастить или уменьшить количество элементов, упростить процесс ремонта и замены деталей. В панельных батареях дефект устраняется полной заменой оборудования или помощью специалистов, что иногда дороже покупки нового прибора.

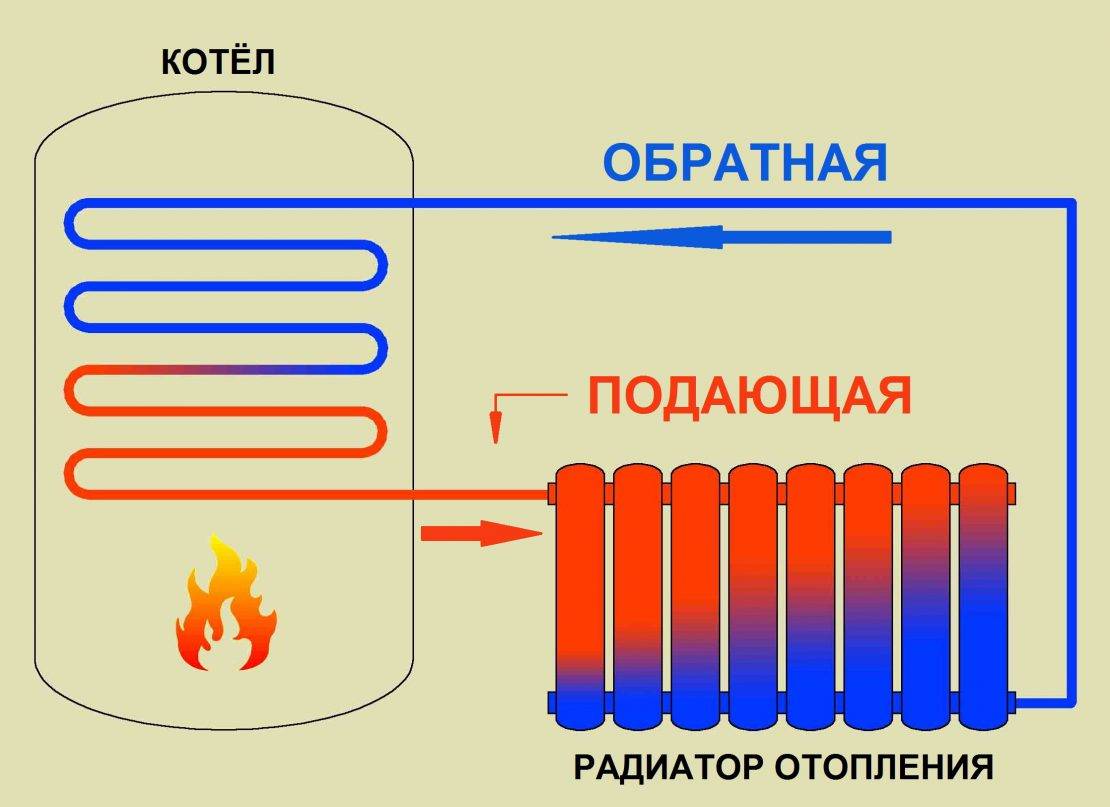

Строение агрегата такое – по трубопроводу подачи транспортируется теплоноситель, который проходит по верхним, нижним и вертикальным каналам, передает тепло ребрам прибора, а они нагревают панели. Скорость прогрева зависит от расстояния между осями – это промежуток между центром трубы и подводом. Межосевое расстояние – нюанс, учитываемый при замене батарей на новые.
Принцип работы – лучевой, то есть воздух в помещении нагревается только от теплоносителя, подаваемого в батареи. От того, насколько горячей будет вода в радиаторах, зависит быстрота прогрева комнаты.
На заметку! Силуминовые приборы быстро нагреваются и быстро остывают, поэтому в период холодов теплоноситель в системе алюминиевых радиаторов отопления нужно поддерживать на постоянном уровне температуры. Особенно это касается автономных тепловых систем, где источником тепла является котел.
Показатели допустимого давления в радиаторах из алюминия
Рассматривая, какие алюминиевые радиаторы отопления лучше, в расчет берется показатель давления в системе. Технический паспорт прибора содержит данные о рабочем и опрессовочном (максимальном) давлении. Рабочие показатели – это постоянный уровень давления в системе в период циркуляции теплоносителя, опрессовочный норматив нужен для запуска сети в тестовом режиме.
Для тепловых приборов из алюминия показатель давления 10-15 бар. В сетях центрального типа уровень давления не более 15 бар, а в магистралях может достигать 30 бар – это обуславливает скачки параметров, из-за которых силуминовые батареи не рекомендуется устанавливать в квартирах. Зато нет ограничений для автономных сетей, где давление редко превышает 2 атм.
Совет! Котлы отопления производства Германии часто показывают давление прибора в 10 бар (атмосфер). Установка силуминовых батарей возможна, но только при правильных расчетах скорости циркуляции теплоносителя.
Дополнительные детали и приборы для монтажа радиатора
Для установки оборудования пригодятся дополнительные детали. В продаже есть монтажные наборы и комплекты для установки, это разные виды оборудования. В частности, в комплекте есть клапаны, переходники, заглушки, а монтажный набор содержит фиксаторы и другие детали для крепления батареи на стену.
Совет! В частном доме прибор отопления допускается ставить в любую точку, в квартире – под окном. При изменении зоны монтажа в многоэтажном доме потребуется получение разрешительных документов.
Чтобы предварительно определить размеры алюминиевых радиаторов отопления, подобрать зону установки, принимается в расчет стандартный показатель 50 см.
Для фиксации оборудования и запуска в эксплуатацию пригодится:
- кран Маевского для спуска воздушных пробок;
- крепежи (кронштейны);
- заглушки;
- резьбовые переходники.
Покупать комплектующие для алюминиевых радиаторов отопления следует только после точного определения размеров агрегата. Проще всего брать батареи сразу в комплекте с монтажными устройствами. Цена комплекта выше, но приобретение деталей по отдельности обойдется дороже. Вся фурнитура выбирается с учетом зоны монтажа, способа подключения, который может быть односторонним, нижним или диагональным. Тут в расчет принимается размер сечения трубопровода.
Совет! Хозяину придется докупать герметик, фум-ленту или льняную нить для подмотки, испарители, термоголовки, контроллеры, вентиляторы и другие приборы для контроля и установки режима обогрева.
Порядок расчета теплоотдачи
Итак, реальная мощность батареи отопления гораздо меньше заявленной, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к паспортному значению тепловой мощности обогревателя. Ниже представлена таблица коэффициентов, на которые умножается заявленная теплоотдача радиатора в зависимости от настоящей величины DT:
Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:
- Определить, какая должна быть температура в доме и воды в системе.
- Подставить эти значения в формулу и рассчитать свой температурный напор Δt.
- Найти в таблице коэффициент, соответствующий найденному DT.
- Умножить на него паспортную величину теплоотдачи батареи.
- Подсчитать число секций либо целых отопительных приборов для обогрева комнаты.
В приведенном примере тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. На обогрев помещения площадью 10 м² пойдет приблизительно 1000 Вт теплоты или 1000/96 = 10.4 ≈ 11 секций (округление делаем в большую сторону).
Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что фирмы–производители дают мощность радиатора для других условий, например, при Δt = 50 °С. Тогда пользоваться коэффициентами нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.
Watch this video on YouTube
Технические аспекты алюминиевых батарей
Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.
Классификация и конструктивные особенности
Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.
Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:
- панельные;
- трубчатые.
По конструктивному решению отдельно взятой секции, которые бывают:
- Цельными или литыми.
- Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.
Также различают батареи и по габаритам.
Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.
Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.
Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.
Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.
Основные рабочие характеристики

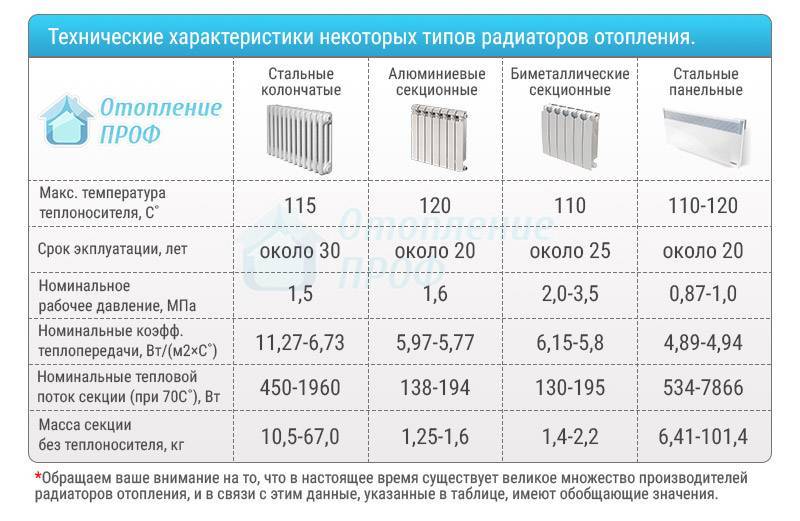

Сравнительные характеристики
Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.
Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.
Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.
Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.
При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.
Влияние подключения на теплоотдачу
Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.
Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя. Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога
Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.
Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.
В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.
Обзор технических характеристик
При покупке отопительных радиаторов важно учитывать не только внешний вид или способ подключения, но и функциональные характеристики, от которых будет зависеть работа отопительной системы. При этом важно помнить о давлении в сети и свойствах циркулирующей жидкости
Галерея изображений
Фото из
Для частных домов (коттеджей) с автономными отопительными системами применяют радиаторы с рабочим давлением 6-10 атм, для городских квартир, подключенных к центральной сети – 10-16 атм. Максимально возможное давление используют в процессе испытательных работ, оно достигает примерно 35 атм
Значение теплоотдачи (которая выше, чем у стальных и чугунных аналогов) складывается из двух примерно одинаковых половин: теплового и конвекционного нагрева. Общее количество отдаваемого тепла суммируется и указывается в ваттах. Одна секция обладает тепловой мощностью от 80 Вт до 212 Вт, параметры зависят от размеров и конструкции устройства
Межосевое расстояние – значимый параметр для монтажной разметки. Это расстояние между верхним и нижним отверстиями для подключения отопительных труб. Чтобы узнать межосевое расстояние, не обязательно заглядывать в паспорт изделия, так как интересующая цифра обычно присутствует в названии модели (VOX 350). Стандартные значения – 300-600 мм (до 2000 мм)
Существуют модели с разным количеством секций, причем некоторые из них можно наращивать. Общее число подсчитывается по формуле: объем комнаты умножаем на норму обогрева 1 м³ (по СНиП) и делим на тепловую мощность одной секции. Приблизительные расчеты для комнаты 18 м² (высота 2,5 м) в панельном доме: 18 х 2,5 х 41(норма для пан.д.) / 180 Вт = 10-11 секций
Секции имеют различный объем, который напрямую зависит от высоты, ширины и глубины моделей. Усредненные показатели емкости для одной секции – 250-500 мл, но могут быть и отклонения. Чтобы узнать общее количество жидкости в радиаторе, нужно объем одной секции умножить на число секций
Размеры (указываются как В х Ш х Г) важны для монтажных работ. Обычно габариты алюминиевых радиаторов подгоняются под установку в самое подходящее место – подоконное пространство. Перед покупкой отопительного прибора необходимо снять размеры с указанного участка и уточнить расстояние между трубами (если они уже установлены)
Вес алюминиевой продукции не должен беспокоить – это самые легкие батареи из всех разновидностей. Вес одной секции – от 800 граммов до 1,5 кг. Кронштейны для подвешивания к стене продаются отдельно, так как их количество зависит от общего числа секций (соответственно, и от веса блока в целом). Обычно указывается, на какой именно вес рассчитаны крепежные элементы
Алюминиевые батареи большей частью имеют стандартный дизайн – прямоугольные, вертикально направленные секции, объединенные в блоки. Цвет чаще всего белый, но на заказ могут подыскать и цветные варианты. Форма бывает просто прямоугольная, выпуклая, плоская, оребренная и т.д., при этом производители не стоят на месте и выпускают новые модели, ориентированные на покупательский спрос
Рабочее и максимальное давление
Параметры тепловой мощности радиатора
Расстояние между осями секций
Как рассчитать количество секций
Объем теплоносителя в одной секции
Выбор габаритов радиатора с учетом площади
Вес радиатора и условия крепления
Особенности формы и дизайна
Кроме прочих характеристик указывается и максимальная температура теплоносителя. В среднем это +110°С, но реальные показатели обычно меньше. Например, в городских условиях они обычно не превышают порог +60-70°С (в частично остывшем состоянии, а на выходе обычно около +90°С).
Выводы из сравнительных характеристик
При покупке радиаторов нужно учитывать основные рабочие характеристики: способность выдерживать значительные перепады давления, устойчивость к коррозионным процессам, прочность соединений секций и, в конечном итоге, долговечность изделия.
Алюминиевые можно ставить в частные домовладения, где есть возможность контроля качества теплоносителя и давления в системе. Они прекрасно прослужат много лет. Владельцы домов получат хорошее качество по доступной цене. Однако не стоит такие радиаторы монтировать в домах, где предполагается использовать в качестве теплоносителя антифриз.
Биметаллические идеально подойдут для многоквартирных домов, где обогрев помещений производится централизованно. Они стойко выдерживают высокое давление и им подойдёт теплоноситель любого состава.
Чем батарея отличается от радиатора, так это способностью не только отдавать, но и аккумулировать тепло. В этом отношении, конечно, выигрывают чугунные модели. Однако они чрезмерно тяжёлые, дорогие и оправдывают в домах, где система отопления работает на твёрдом топливе. В остальных случаях удобнее ставить современные отопительные устройства из алюминия или биметаллические, которые удобно монтировать даже самостоятельно. В комплекте к радиаторам идут настенные кронштейны, воздухоотводчики и другие нужные для монтажа элементы.
