Трубки для кондиционера: алюминиевая, дренажная, капиллярная, с конденсатом

Принцип монтажа дренажной системы

                Перед тем, как выводить шланг в канализацию от кондиционера, необходимо составить схему размещения всех элементов сливной системы. Обычно в ее состав входят:

• дренажная трубка диаметром 16 или 20 мм нужной длины;
• сифон (можно обойтись изгибанием дренажной трубки);
• переходники и уплотнители;
• крепеж, хомуты;
• канализационная труба для горизонтальной части системы вывода.

Важно заранее заложить угол наклона горизонтальной трубы, подключенной к канализационной системе. Для правильного расчета следует врезать в стояк или лежак тройники, к которым планируется подключать узел слива. Сифон необходим для создания гидрозатвора, отсекающего доступ в помещение газов из канализации

Кондиционер используется только в жаркое время года, поэтому более эффективным решением будет установить обратный клапан для кондиционера в канализацию. Он будет работать в течение всего года и устранит дурные запахи, даже если вода в гидрозатворе высохнет

Сифон необходим для создания гидрозатвора, отсекающего доступ в помещение газов из канализации. Кондиционер используется только в жаркое время года, поэтому более эффективным решением будет установить обратный клапан для кондиционера в канализацию. Он будет работать в течение всего года и устранит дурные запахи, даже если вода в гидрозатворе высохнет.

Иногда организовать самотечную систему невозможно. Тогда используют специальные емкости, в которые собирают конденсат и перекачивают в канализацию с помощью специальных помп. Такой дренаж требует подключения к сети электропитания, но для него не требуется обратный клапан или другие элементы. Шланг от кондиционера входит прямо в приемную емкость, не имея прямого соединения с канализацией.

Дренаж кондиционера в канализацию, схема которого является основным рабочим чертежом, требует прокладки горизонтального участка системы и соединения его с трубкой, идущей от приемной ванночки. Если расстояния слишком велики, приходится делать отверстия в стенах, чтобы провести сквозь них трубопровод. Не рекомендуется делать большое количество поворотов, чтобы не создавать условий для образования засоров. Чем короче будет трубопровод, тем проще его чистить и производить ремонтные работы.

Чистка дренажа

Чистка дренажа необходима для того, чтобы внутренняя поверхность трубок и поддонов не загрязнялась от примесей, которые возможно присутствуют в конденсате.

Инструкция по чистке:

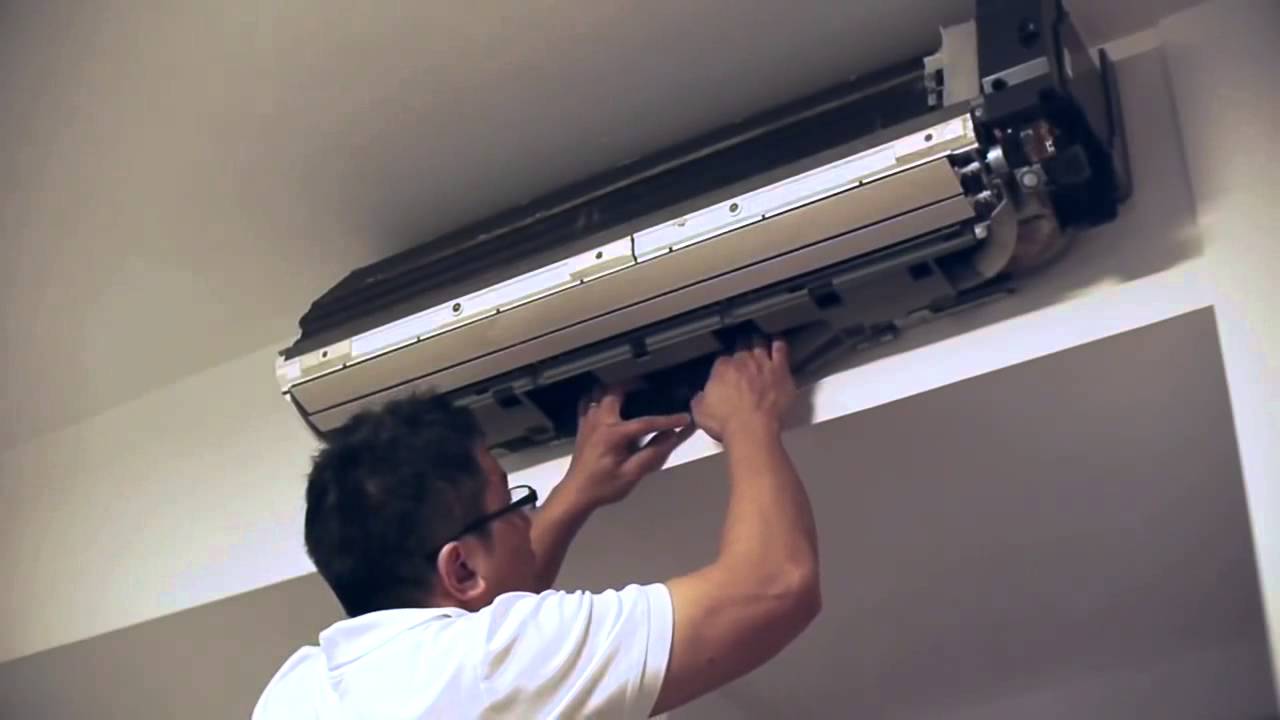

1. Необходимо найти дренажный поддон. Для этого в нижней части кондиционера снимаются крепления и открывается крышка.
2. Дренажная трубка отсоединяется от поддона. Ванночка демонтируется из полости.

Важно! При демонтаже ванночки следует сохранять осторожность, так как ванночка может быть до краев заполнена жидкостью.

1. Если трубка выведена на улицу и закреплена, то в освободившийся конец необходимо просунуть толстый кабель и очищать канал, как шомполом.

Загрязнение скопившееся в дренажной трубке кондиционера

1. Если слив выполняется в канализацию, то необходимо произвести чистку сифона. Он демонтируется и промывается проточной водой. Многие модели оснащаются специальным лючком для очистки без демонтажа.
2. Ванночка чистится отдельно. Для этого из нее выливаются остатки влаги и производится очистка с использованием антисептических или моющих средств.

В данной статье были представлены все необходимые сведения, которые сформируют для пользователя исчерпывающее определение понятий – дренаж и дренажная система. Используя, почерпнутые сведения, можно не только эффективно прокладывать дренажные трасы и очищать их, но и тем самым увеличить срок службы кондиционера.

Особенности выбора

Сегодня наиболее распространенными изделиями сифонов против запаха являются модели австрийской фирмы Hutterer Lechner. Среди них наиболее популярные устройства HL21, HL136 и HL138. Параметры этих изделий при определенных условиях работы допускают применять режим самоочищения, что значительно облегчает их обслуживание.

Перед тем как приобрести сифон для слива конденсата из кондиционера, необходимо знать и учитывать его особенности:

1. Диаметр выходного патрубка на трубе, с которой нужно соединить устройство;
2. Глубину ниши в стене, если выбор пал на конструкцию со скрытой установкой;
3. Объем вытекающей жидкости за единицу времени. Главное, чтобы пропускная способность сифона и труб превышала количество конденсата, выходящего из кондиционера.
4. Легкий монтаж в ограниченном месте
5. Свободный доступ для проведения профилактических работ.

Сифон рекомендуется выбирать из прозрачного пластика, чтобы зрительно наблюдать за протеканием конденсата.

Правильно установленный гидрозатвор для кондиционера не вызывает затруднений при эксплуатации, нужно лишь регулярно чистить его, что не требует особых навыков.

Дренажные трубки для кондиционеров

Прокладывать дренажную трассу проще гофрированными трубками

Дренажная трубка кондиционера, с помощью которой из него наружу выводится образовавшийся внутри конденсат, изготавливается из полиэтилена или поливинилхлорида. Эти материалы не поддаются воздействию воды, а изделия из них отличаются высокой прочностью. На практике изготовители комплектуют кондиционеры армированными трубками двух видов — гладкими и гофрированными. Гладкие трубки чаще всего встречаются в бюджетных моделях кондиционеров. Их монтаж без специальных фитингов невозможен.

Использование гладких труб с фитингами для прокладки дренажного трубопровода целесообразно в том случае, когда кондиционер расположен в непосредственной близости от канализации. Если точка подключения трубки к канализации находится на достаточно большом расстоянии, применение фитингов значительно усложняет монтаж трубопровода.

Гофрированные трубки отличаются высокой гибкостью и монтаж дренажного трубопровода можно осуществлять без фитингов. Дренажный шланг для кондиционера, собранный из гофрированных трубок, можно изгибать под любым углом, что значительно упрощает процесс прокладки трубопровода.

Виды

Трубы для кондиционеров классифицируются по нескольким параметрам.

Основные виды в зависимости от:

1. технологии их производства:

• холоднодеформированный трубный прокат;
• трубы для кондиционеров, сделанные методом сваривания с дальнейшим горячим отпуском;
• прессованные.

2. технологической обработки:

• закаленные;
• нагартованные;
• полунагартованные;
• анодированные;
• искусственносостаренные;
• естественносостаренные.

3. формы сечения:

• квадратные;
• прямоугольные;
• круглые;
• фасонные.

4. толщины стенок:

• тонкостенные (до 5 мм);
• толстостенные.

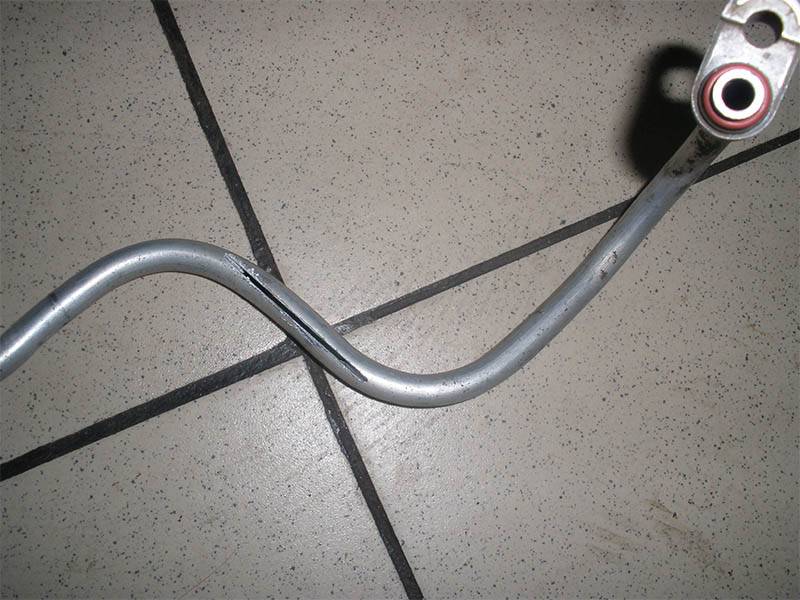

Круглая алюминиевые трубыКвадратные алюминиевые трубы

Теплоизоляция системы после замены труб

Так как замена трубок кондиционера требует полной разборки конструкции оборудования, после выполнения работы, оголенные трубы и прочий материал необходимо скрыть, чтобы они не бросались в глаза и были защищены от неблагоприятных воздействий окружающей среды.

Помимо того, отверстия, проделанные в стене для прокладки магистрали необходимо изолировать. Главное, добиться теплоизоляции, как минимум на 95 %. Не изолированными будут оставаться лишь фитинги, изгибы ловушек для масла и другие более сложные участки конструкции.

Медные трубки, по которым будет подаваться хладагент, подлежат теплоизоляции по всей их длине. Материал для тепловой изоляции труб производится в трубчатой форме. Длина материала составляет 2 метра. Поэтому, теплоизоляцию просто надевают на медную трубу. В местах стыковки материал склеивается некислотным герметиком из силикона. Для закрепления теплоизоляции еще используют виниловую изоленту.

Вся качественно выполненная работа отражается на производительности устройства, поэтому во время установки и замены труб, специалисты стараются оставлять как можно меньше швов теплоизоляции. Помимо того, что она будет сохранять тепло труб, она предотвратит возможность их механических повреждений.

Замена дренажной трубки кондиционера ничем не отличается от замены медной трубы. Главное, что нужно учитывать при замене труб, это своевременное отключение патрубков и слив рабочей жидкости

Важно аккуратно работать с фреоном, так он может негативно повлиять на кожу при его не аккуратном использовании. В целом же, замена труб полностью схожа с прокладкой магистрали при установке конструкции

Сегодня для системы кондиционирования используют еще один, новый вид материала «хромированная мебельная» труба. Такой материал отвечает особой прочностью и является очень эффективным. Минус такого материала в том, что при любом механическом повреждении, материал требует повторного хромирования.

Медные трубы

Одним из основных элементов любой системы кондиционирования является трубопровод, по которому циркулирует хладагент – фреон. В качестве материала трубопровода обычно выбирают медь.

Основные достоинства меди:

• Медь – мягкий металл: легко поддается обработке, обладает высокой ковкостью; обладает высокими прочностными характеристиками. Это позволяет изготавливать из нее трубопроводы малого диаметра и малой толщиной стенки, а также позволяет выдержать подачу фреона под высоким давлением.
• Высокая теплопроводность (примерно 4*102 Вт/м*К))
• Коррозионная стойкость
• Высокая температура плавления
• Слабая зависимость свойств меди от температуры в широком температурном диапазоне.
• Доступность и относительно небольшая стоимость
• Медь не вступает в реакцию с фреоном и многими другими хладагентами.
• Высокая бактерицидная активность

Медная труба для кондиционирования

Не смотря на то, что медь обладает множеством достоинств, стоимость медных труб кондиционирования относительно невелика.

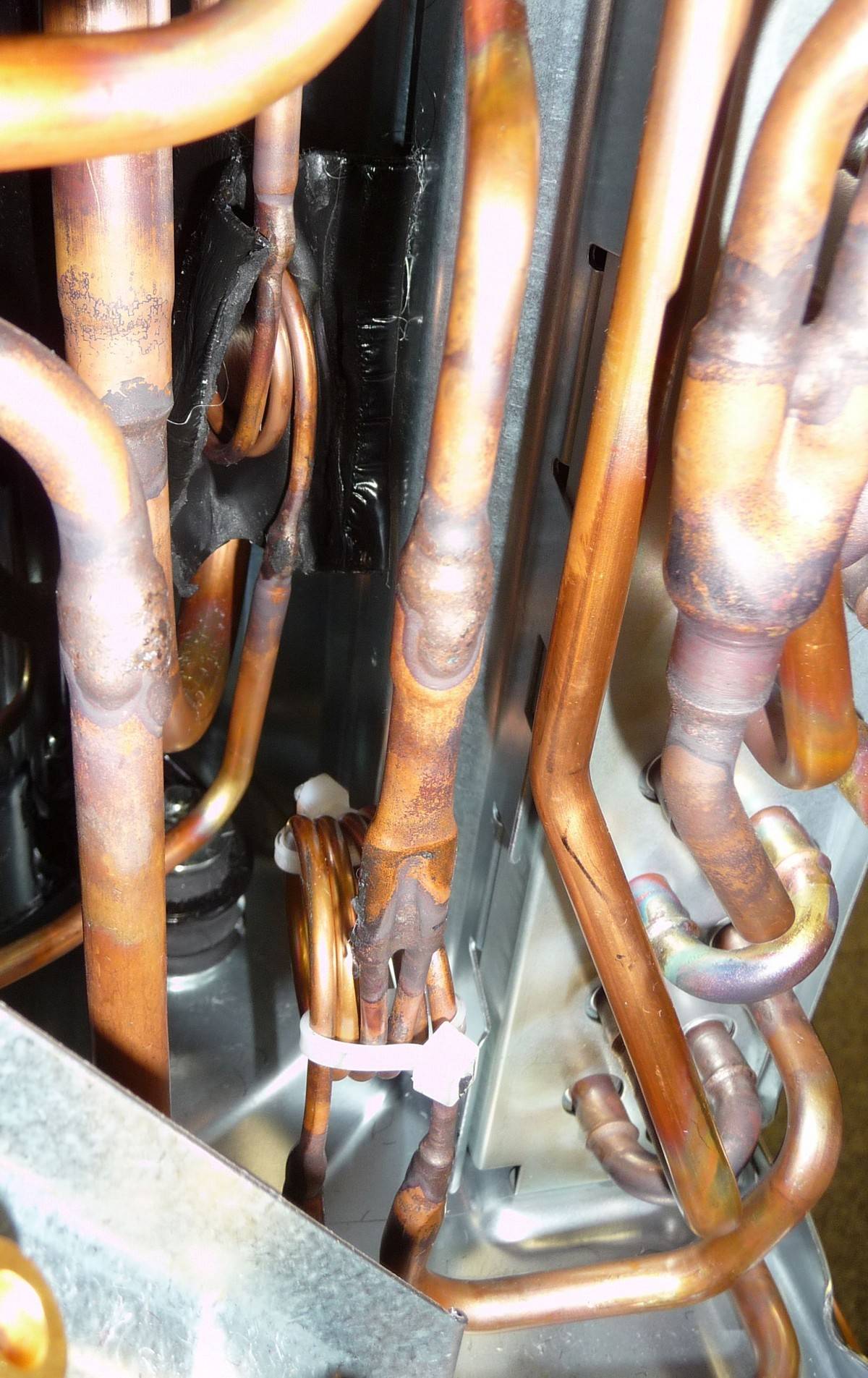

Медные трубки размещаются между наружным и внутренним блоками и обеспечивают транспортировку хладагента.

Система кондиционирования включает в себя две медные трубы различного диаметра. Труба меньшего диаметра предназначена для транспортировки жидкого фреона, большего диаметра – для газообразного.

Диаметр медной трубы напрямую зависит от производительности системы кондиционирования (чем выше мощность, тем больше расход хладагента, тем больше диаметр трубопровода). Длина и диаметр трубы также взаимосвязаны. Поэтому прежде чем купить трубу кондиционирования, необходимо детально ознакомиться с ее параметрами.

Медные трубы для систем кондиционирования производят следующего диаметра:

Наружный диаметр	Толщина стенки	Наружный диаметр	Толщина стенки
дюйм	мм	мм	дюйм	мм	мм
1/4	6,35	0,8	1 1/8	28,58	1,0
3/8	9,52	0,8	1 1/4	31,8	1,1
1/2	12,70	0,8	1 3/8	34,92	1,1
5/8	15,88	1,0	1 1/2	38,1	1,15
3/4	19,05	1,0	1 5 /8	44,59	1,25
7/8	22,22	1,0	2	50,8	1,4
1	25,4	1,0

Диаметры и толщина медной трубы кондиционирования рассчитываются исходя из производительности системы охлаждения.

Изготовление медных труб происходит по методу штамповки или прокатки. Затем по отношению к трубам применяют процесс отжига (нагрев до высокой температуры с последующим медленным охлаждением).

Именно отожженные (мягкие) медные трубы обладают высокой степенью эластичности, что позволяет им изгибаться под необходимым углом во время монтажа.

Отожженные медные трубы также бывают бесшовные и со швом. В климатических системах предпочтение отдается бесшовным трубам.

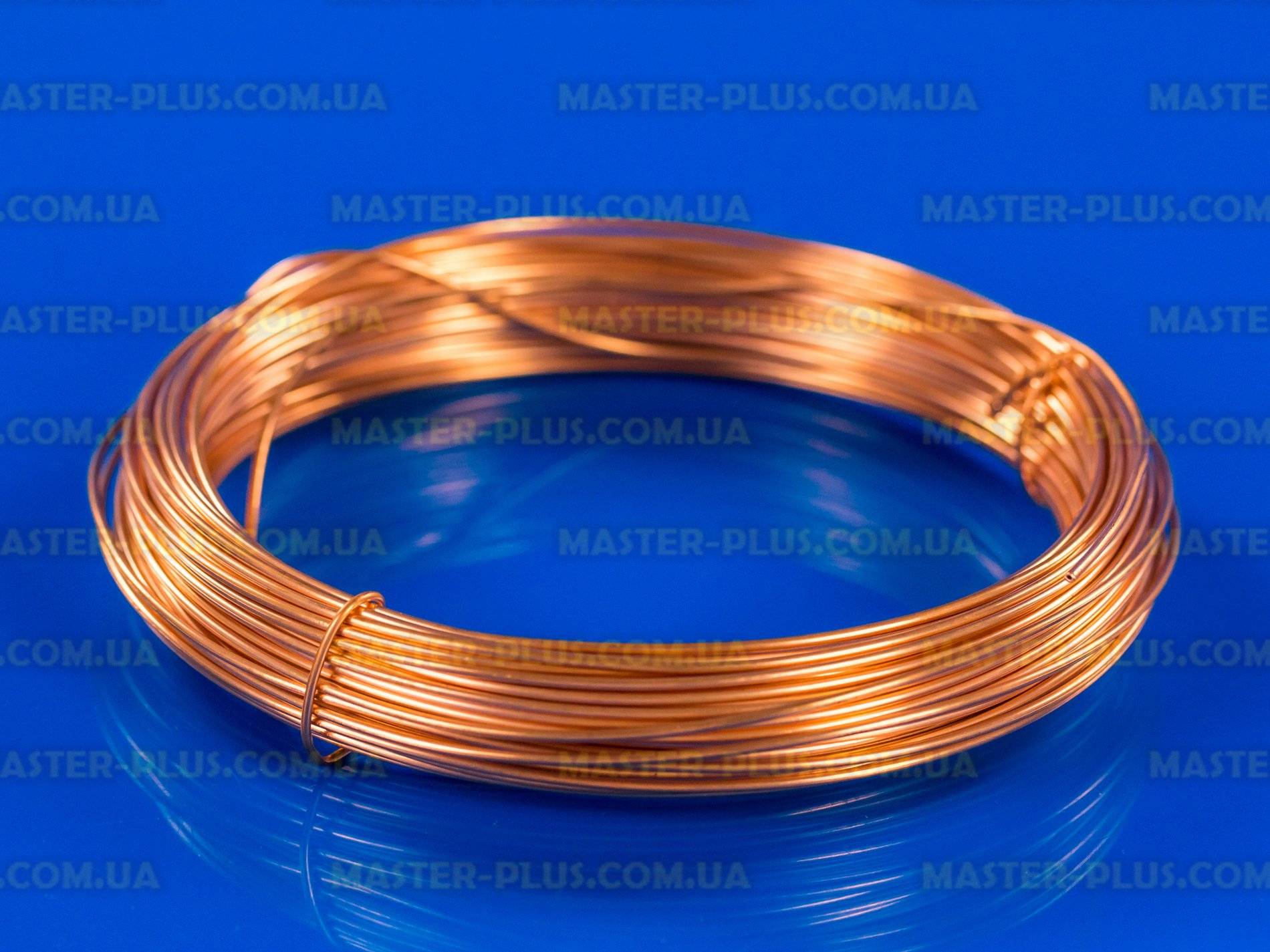

Капиллярные трубки для кондиционера: надежные решения для вашего кондиционера

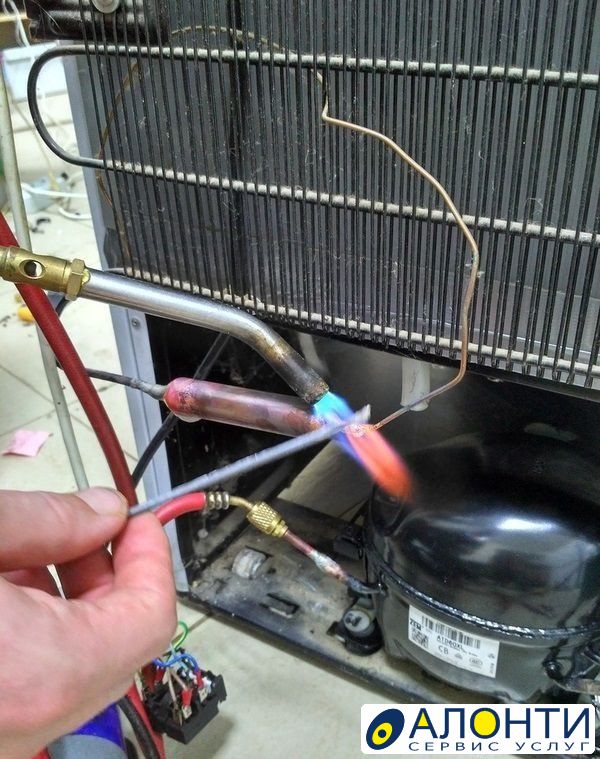

Капиллярные трубки для кондиционера — это небольшие, изогнутые трубки, которые используются в кондиционерах для передачи хладагента.

Представляем вашему вниманию наши капиллярные трубки для кондиционера, которые производятся только из высококачественного материала. Эти трубки очень гибкие и прочные, поэтому их можно легко согнуть, изгибать и устанавливать в любом месте вашего кондиционера.

Наши капиллярные трубки для кондиционера являются идеальным решением для замены поврежденных или изношенных трубок в вашем кондиционере.

Преимущества капиллярных трубок:

1. Высокая гибкость и прочность
2. Минимальное сопротивление потоку хладагента
3. Простой монтаж и установка
4. Устойчивость к повреждениям и коррозии

Купите наши капиллярные трубки для кондиционера и насладитесь работой своего кондиционера с оптимальной эффективностью!

Размеры	Диаметр	Цена
5 м	0.8 мм	350 рублей
10 м	1 мм	500 рублей
15 м	1.2 мм	700 рублей

Укладка медных трубок

Последовательность действий прокладки магистрали:

• Рассчитать расстояние, которое составит от корпуса блока, размещенного внутри помещения, до крепления внешней части конструкции. Если расстояние между ними будет составлять выше 5 метров, нужно будет устанавливать ловушку для масла;
• Измерить расстояние магистрали и заготовить нарезки трубок (при резке труб рекомендуется оставлять маленький запас на возможную неправильную развальцовку);
• Накручиваем обратные гайки и осуществляем развальцовывание концов труб;
• Используя развертку, избавляемся от заусенцев;
• Изгибаем трубки и закладываем их в штробу.

Изоляция

Медные трубы, как любая другая теплообменная система, требуют использования тепловой изоляции, служащей для предотвращения тепловых потерь и поддержания необходимого температурного режима.

Теплоизоляция предупреждает образование конденсата, а также замерзание или перегрев циркулирующего хладагента.

Теплоизоляция медных труб

В качестве изоляционных используют материалы с малым коэффициентом теплопроводности(примерно равному 4*10-2 Вт / м*К. Широкое применение получил вспененный непористый синтетический каучук и вспененный полиэтилен (основные производители и модели: K-flex, Thermaflex, Energoflex, Ursa, Armaflex, Пенофенол, Термофол и т.д)

Теплоизоляция для кондиционеров представляет собой 2-ух метровую трубу, которая одевается поверх медных трубок. Тепловой изоляции подвергается вся длина фреоновой магистрали.

Соединение изоляции труб кондиционирования между собой осуществляется с помощью силиконового некислотного клея, с помощью виниловой изоленты или скотча ТПЛ.

Эффективность используемой теплоизоляции для труб кондиционера должна быть не менее 95%.

Помимо предотвращения тепловых потерь, материал изоляции для медных труб кондиционирования также повышает в некотором роде защиту от внешнего воздействия.

Помимо всего прочего собранная и проклееная лентой ТПЛ трасса является достаточно прочной и защищенной.

В большинстве случаев теплоизоляция для медных труб кондиционирования продается поставщиками вместе с медными трубами. Они самостоятельно подбирают необходимые длины и диаметры. В противном случае теплоизоляция для трубок кондиционера подбирается в зависимости от длины и диаметра фреоновой магистрали.

Шаг 15: Дренажная система кондиционера и основные правила монтажа

Последняя магистраль, которую осталось проложить – это дренажная система. В дренаже внутреннего и внешнего блока сплит-системы скапливается вода, конденсировавшаяся на агрегатах устройства. На нижних частях блоков есть дренажные отверстия, к которым крепятся дренажные шланги.

Два варианта отведения дренажной системы от блоков кондиционера:

1. В систему канализации, предполагает установку на линию сифона для защиты от запаха

2. Свободный сток конденсата на улицу

Шланги следует устанавливать под уклоном в сторону отвода воды. Как правило, дренажный шланг внутреннего блока выводят на улицу по уже проложенной трассе к внешнему блоку.

Для этого штробу или декоративный короб делают с небольшим уклоном в сторону улицы – это предотвратит накапливание воды в дренажном шланге и его нужно будет чистить очень редко.

В продаже имеются уже развальцованные монтажные комплекты для самостоятельной установки кондиционера от 0.8 до 50 метров. Покупать готовый комплект выгоднее, чем покупать комплектующие отдельно.

Также комплект подходит для закладки трассы во время ремонта. В комплекте: готовые трубки для быстрого подключения кондиционера в теплоизоляции, дренажный шланг, кронштейны для внешнего блока, провода, крепеж. Самовывоз в Москве от м.

Лермонтовский проспект (8). Доставка по всей России. Подробнее…

Стандартная установка кондиционера в Москве и Московской области – 5000 рублей с материалом. Закладка медных трасс – от 3000 рублей. Подробнее…

Подключаем дренажный шланг необходимой длины к внутреннему блоку сплит-системы.  Для этого используйте подходящий фитинг-переходник. Не рекомендуется вставлять шланги друг в друга – без уплотнения соединение не будет надежным.

При укладке шланга желательно избегать слишком резких поворотов дренажной системы. Конденсат, стекая по магистрали, будет встречать на своем пути препятствие в виде поворота и будет накапливаться в этом мете препятствуя равномерному стоку.

Основные требования к дренажной системе подобны основным требованиям прокладки канализации:

• Оптимальный угол наклона горизонтальных участков – 3 градуса
• Оптимальный угол поворотов – 45 градусов
• На входе в канализационную сеть к шлангу должен закрепляться сифон, в котором будет постоянно находиться стоячая вода. Сифон закроет проход к кондиционеру газам из канализационной сети, имеющим неприятный запах.

В случае отвода конденсата на улицу воспользуйтесь первыми двумя рекомендациями. Вероятнее всего организовывается совместная трасса между блоками (уже описанная в предыдущих статьях), которая включает и дренажную трубку. На уже знакомой схеме, приведенной ниже – дренажная труба – последнее, что осталось смонтировать в совместную трассу.

Если дренажный шланг состоит не из износоустойчивого и морозоустойчивого материала ( как правило имеет малый диаметр), оденьте дренажную линию на уличном участке в гофро-трубу, как показано на схеме. В помещении прятать дренажный шланг в гофро-трубу не имеет смысла.

После монтажа дренажной трубы смотайте коммуникации совместной трассы между собой виниловой лентой в нескольких местах. если в качестве изолирующей обмотки используете гофоро-трубу большого диаметра, предусмотрительно не подключайте коммуникации к внутреннему блоку кондиционера.

После завершения организации дренажной системы не забудьте обмотать виниловой изолентой совместную трассу кондиционера, проходящую по внешней стене здания, если конечно вы не используете в качестве изолирующей обмотки совместных коммуникаций гофро-трубу. Виниловую ленту следует наматывать снизу вверх. Также обмотайте виниловой лентой – открытые участки медных трубок, чтобы защитить их от коррозии и электропровод. Заделайте отверстие в внешней стене с двух сторон силиконовым герметиком.

Если вы решили отводить конденсат в систему канализации, то внимательно проектируйте трассы, особенно для отведения конденсата от внешнего блока внутрь здания. Сверление дополнительного отверстия в стене в данном случае обязательно, Совместную трассу наклоненную внутрь здания монтировать не рекомендуется –  необходима будет серьезная защита от попадания воды.

Подключайте к канализации дренажные трассы только через сифон, об этом уже рассказывалось выше. Диаметр пластиковых труб канализации – 50 мм, старых чугунных – 70 мм. Обязательно учитывайте это при приобретении фитингов и переходников.

Когда вы организовали дренажную систему, изолировали трассы виниловой лентой или гофрированной трубой, вы можете уже пользоваться кондиционером без ограничений – остается только его проверить.

Классификация дренажных труб

Пластик – это оптимальный материал при выборе трубы для дренажа. Главное его преимущество – долговечность при разных погодных условиях.

Сегодня производители чаще всего используют для трубок следующие материалы: полипропилен, поливинилхлорид, а также полиэтилен.

Дренажные шланги из этих материалов, через их физико-химические особенности, способны выдержать многие эксплуатационные условия.

Трубы для утилизации конденсата изготавливают в двух вариантах: гофрированные или складчатые и гладкие.

Более дешево обойдутся гладкие. Обычно, при покупке бюджетного кондиционера, гладкие трубки входят в набор самого оборудования.

Такие трубы характеризуются своей гибкостью. Однако, для ее расположения в определенной позиции нужны дополнительные крепления и соединители.

Фитинги также могут понадобиться, в случае необходимой фиксации дренажной трубы под углом. Эти соединительные элементы хороши в использовании, но они не такие эластичные как сам шланг и у них есть существенный минус.

При условии подключения трубы для дренажа к системе канализации, нужно будет использовать большое количество фитингов. В итоге, полная установка споли-системы может очень дорого обойтись.

Гофрированный шланг – вариант намного совершеннее за предыдущий. Стенки у такой трубки также эластичные, по своей структуре схожи с гармошкой.

При креплении к кондиционеру этот вариант дренажной трубы не нуждается во вспомогательных материалах. Однако, нужно быть внимательнее при ее установке.

Оптимальное размещение канала – без горизонтально расположенных зон и под предельно острым углом относительно земли.

Если же горизонтальных участков избежать не удалось, под весом воды трубка может провисать. А это не пойдет на пользу для работы сплит-системы.Надежная работа кондиционера – заслуга хорошего ухода дренажного шланга
Если труба для утилизации конденсата закреплен неправильно, во внешнем блоке сплит-системы будет собираться избыточная влага. Именно поэтому нужно позаботиться о грамотной установке.

Конечно, это единственная причина возможных неполадок. Ведь дренажная трубка может просто забиться.

Но если обслуживание оснащения проводится на хорошем уровне, такой ситуации не произойдет. Так что хороший уход за техникой гарантирует его надежную работу.

Как мы знаем, внешний блок кондиционера размещают снаружи здания, и поэтому на него постоянно воздействуют разные природные условия.

Ветер и осадки заносят внутрь внешнего блока грязь и пыль. Если возникли признаки протекания оборудования, проблемную зону обнаружить будет просто.

Все владельцы кондиционеров наверняка осведомлены, где расположен дренажный шланг. В случае засорения именно этого шланга, несколько быстрых маневров уладят эту проблему.

Обычно засорение происходит в еще одном важном компоненте системы дренажа, в емкости для сбора воды. К этому резервуару и крепится дренажный шланг через маленькое отверстие для слива

А если эта емкость забивается, конденсат полностью его наполняет. Как следствие, появляются протечки и затопления.

При переполнении резервуара, конденсат выплескивается и оказывается на дне блока. И дальше вода уже ищет выход через все отверстия, которые попадаются ей на пути.
