Можно ли менять алюминиевую проводку в квартире: запрет на использование

Соединение алюминиевой проводки

Для выполнения этой задачи можно использовать все вышеописанные способы. Допускается также применение специальных пружинных соединений. Для этого зачищенные жилы проводников устанавливаются в отверстия клеммников. Благодаря наличию пружины в устройстве у потребителя нет необходимости повторной затяжки контакта. В продаже можно встретить разные типы клеммников, которые между собой делятся на одноразовые и многоразовые.

Первые используются для подсоединения кабелей без возможности их последующего отсоединения. Конец жилы устанавливается в отверстие на клемме, где он закрепляется. Для разъединения провод придется обрезать. Если говорить о многоразовых устройствах, то их можно применять по несколько раз. Для фиксации проводника нужно приподнять специальный рычаг, установить в него зачищенный конец кабеля и опустить элемент фиксации обратно.

Для соединения алюминиевых кабелей можно прибегнуть к методу пайки:

1. Процесс выполнения задачи непростой. Его сложность состоит в удалении оксида с поверхности проводника. Используются абразивные материалы. Но при удалении оксида нельзя переусердствовать, поскольку это приведет к появлению новой пленки, а нужно уменьшить ее толщину.
2. Затем производится крепление двух концов проводников, для этого используется флюс с припоем. В качестве последнего специалисты рекомендуют применять ЦОП либо другие аналогичные варианты.
3. Для работы с алюминием потребуется флюс Ф-59А, Ф-61 либо Ф-54. При их отсутствии используются аналогичные составы. Такой флюс позволяет эффективно удалить оксидную пленку.
4. Припоем необходимо поскрести по поверхности проводника. Это упростит процесс удаления оксида. Если при выполнении задачи флюс не используется, то припоем надо действовать более интенсивно.

Можно ли скручивать провода из алюминия?

Соединение таких типов кабелей между собой не запрещено. Их подключение друг к другу более безопасно, чем проводников из меди и алюминия.

1.3.27

Увеличение количества линий или цепей сверх
необходимого по условиям надежности электроснабжения в целях удовлетворения
экономической плотности тока производится на основе технико-экономического
расчета. При этом во избежание увеличения количество линий или цепей
допускается двукратное превышение нормированных значений, приведенных в табл.
1.3.36.

Таблица 1.3.36. Экономическая плотность тока

Проводники	Экономическая плотность тока, А/мм2, при числе часов использования максимума нагрузки в год
более 1000 до 3000	более 3000 до 5000	более 5000
Неизолированные провода и шины:
медные	2,5	2,1	1,8
алюминиевые	1,3	1,1	1,0
Кабели с бумажной и провода с резиновой и поливинилхлоридной изоляцией с жилами:
медными	3,0	2,5	2,0
алюминиевыми	1,6	1,4	1,2
Кабели с резиновой и пластмассовой изоляцией с жилами:
медными	3,5	3,1	2,7
алюминиевыми	1,9	1,7	1,6

В технико-экономических расчетах следует учитывать все вложения в дополнительную линию, включая оборудование и камеры распределительных устройств на обоих концах линий. Следует также проверять целесообразность повышения напряжения линии.

Данными указаниями следует руководствоваться также при
замене существующих проводов проводами большего сечения или при прокладке
дополнительных линий для обеспечения экономической плотности тока при росте
нагрузки. В этих случаях должна учитываться также полная стоимость всех работ
по демонтажу и монтажу оборудования линии, включая стоимость аппаратов и
материалов.

Как выбирать провода?

В электропроводке провода – самая важная деталь. Длительно допустимая токовая нагрузка – главный фактор, о котором следует знать перед покупкой. Это величина тока, которую изделие способно пропускать на протяжении длительного срока. При производстве это учитывается.

Сначала считают мощность всех электроприборов в квартире, чтобы определить этот параметр. Затем находят силу тока, после чего – смотрят на таблицу соответствия. Выбирается ближайшее большее значение, если расчётные и табличное значения тока не совпадают. Это позволит оптимально сохранить срок службы электропроводки.

Материал проводников кабеля

Материал проводников определяет технико-экономические показатели кабельной линии.

Выберите материал проводников:

Суммарная мощность подключаемой нагрузки

Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

Введите мощность нагрузки: кВт

Только для переменного тока

Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

Коэффициент мощности cosφ:

Способ прокладки кабеля

Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

Выберите способ прокладки:

Количество нагруженных проводов в пучке

Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.

Выберите количество проводов:

Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.

Допустимое падение напряжения на нагрузке

Введите допустимое падение: %

Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

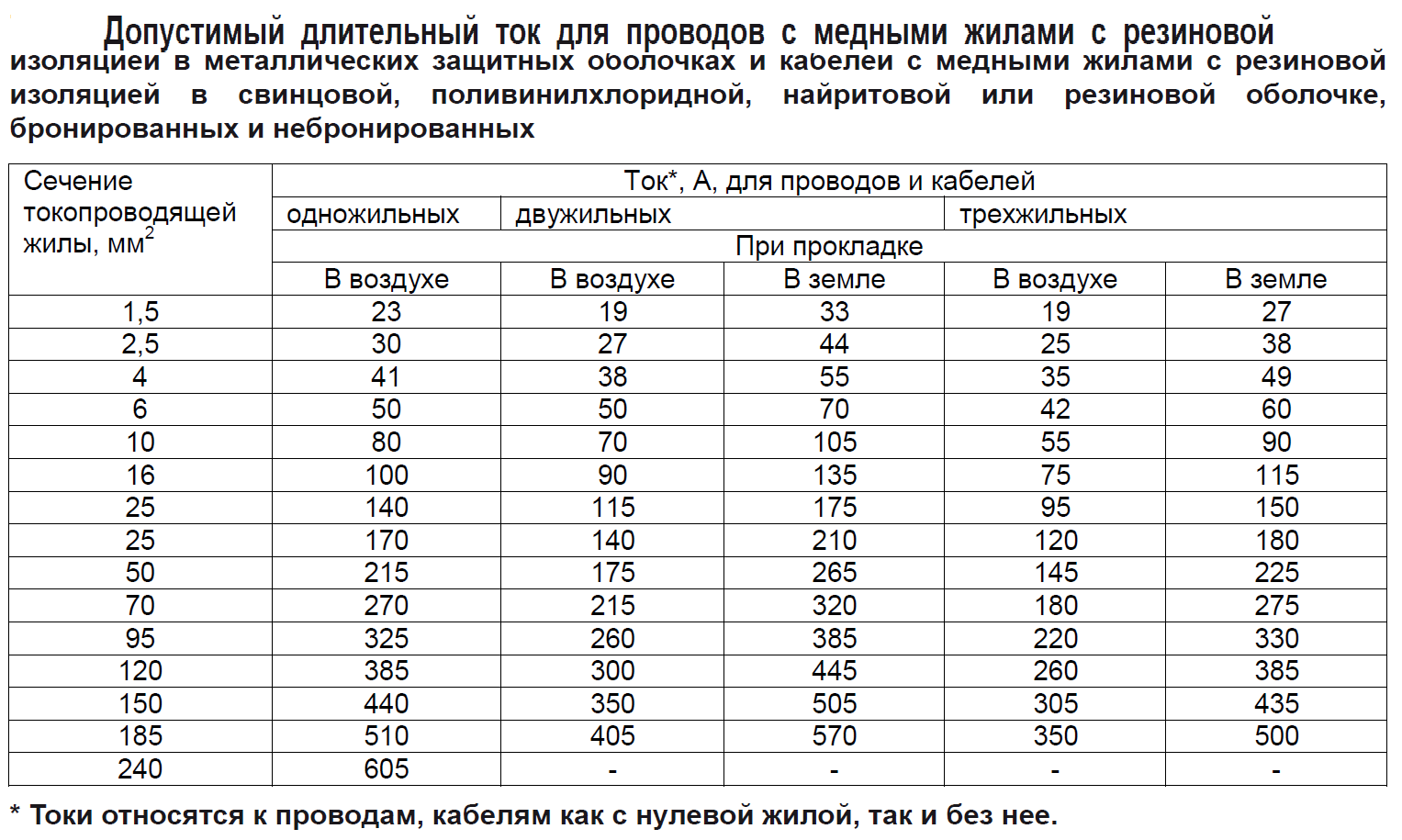

Таблица сечения кабеля по мощности и току

Сечение

Токопроводящие жилы

мм.кв.

1,5

2,5

4

6

10

16

25

35

50

70

95

120

Сечение

токопроводящие жилы

мм.кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

2,5

4

6

10

16

25

35

50

70

95

120

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей

Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более

В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи. Источник

Источник

Источник



1.3.29

При пользовании табл. 1.3.36 необходимо
руководствоваться следующим (см. также 1.3.27):

1. При максимуме нагрузки в ночное время экономическая
плотность тока увеличивается на 40%.

2. Для изолированных проводников сечением 16 мм и менее экономическая
плотность тока увеличивается на 40%.

3. Для линий одинакового сечения с  ответвляющимися нагрузками
экономическая плотность тока в начале линии может быть увеличена в  раз, причем  определяется из
выражения

,

где   – нагрузки отдельных участков линии;  – длины отдельных
участков линии;  –
полная длина линии.

4. При выборе сечений проводников для питания  однотипных,
взаиморезервируемых электроприемников (например, насосов водоснабжения,
преобразовательных агрегатов и т. д.), из которых  одновременно находятся в работе,
экономическая плотность тока может быть увеличена против значений, приведенных
в табл. 1.3.36, в  раз,
где  равно:

.

Преимущества и недостатки проводки из алюминия

Сразу нужно отметить, что электропроводка, сделанная из алюминия, считается не самой качественной и надежной. Так или иначе, но именно эта разновидность системы установлена в большей части старых квартир. Этот тип обладает следующими преимуществами:

• маленькая масса (алюминиевые сплавы весят гораздо меньше, чем другие материалы, которые применяются в качестве проводников электрической энергии);
• устойчивость к воздействию коррозии (алюминий мгновенно окисляется при контакте с воздухом, формируя защитную пленку на проводе).

Сегодня алюминий в электропроводке зачастую применяется для создания силовых кабелей, где цена материала и его масса крайне важны. Яркий пример — кабели СИП, жилки которых сделаны из алюминия.

Однако в современных новостройках предпочитают не устанавливать проводку на основе алюминия. Это обусловлено следующими недостатками этого материала:

• высокая степень текучести (алюминий отлично растягивается, что является недостатком при устройстве винтовых соединений проводов);
• ломкость (при долгой эксплуатации алюминиевые кабели будут переламываться, особенно при перегреве и существенных нагрузках).

Эти недостатки приводят к небольшому сроку службы всей установки. Примерный срок службы алюминиевой проводки в квартире — до 26 лет.

Минусы «нового» алюминия

надо учиться работать с алюминиевой проводкой заново, накапливать опыт, а пока специалистов будет мало

Кроме того, важно, чтобы алюминиевые компании не только продвигали свою продукцию на рынок, но и выпускали качественные обучающие материалы, как это делают заграничные коллеги, на которых все время ссылается РУСАЛ;

мало ЭУИ с возможностью подсоединения алюминиевой проводки, хотя в продаже уже есть подходящие выключатели и розетки с возможностью использовать алюминиевый провод сечением 4 мм2. ЭУИ под алюминиевую проводку отличается от ЭУИ по медную проводку не только размером крепежного элемента (из-за более высокого сопротивления алюминиевый провод будет толще медного), но и материалом контактных пластин зажимов;

необходимость протягивать контакты раз в 6 месяцев, а это лишние хлопоты и траты

Вряд ли кто-то будет хотя бы раз в год разбирать розетки и выключатели, чтобы протянуть винты и болтовые соединения, а если и будет, то необходимо звать специалиста и оплачивать его работу.

В каких случаях нужно поменять старую алюминиевую проводку?

Провода в подрозетниках оплавлены или вообще от них остались небольшие кусочки которые удлинены с помощью скрутки или клеммных колодок.

Сами подрозетники металлические. В таком подрозетнике закрепить современную розетку или выключатель будет весьма затруднительно. Они будут из него периодически выпадать. Правда есть способ надёжного закрепления, но это не уменьшит остальные минусы старой проводки.

Провода в местах крепления люстр тоже обломлены и оплавлены.

Периодически срабатывает автомат защиты.

Распределительные коробки открыты и скрутки в них оплавлены и изоляция подгорела. Это говорит о ненадёжности соединений и возникновении в них большого переходного сопротивления. Говорить лишний раз об опасности такого соединения нет надобности.

Если в вашей электропроводке присутствуют проходные розетки. Это если какая либо розетка питается через контакты другой розетки. Так вот эта другая розетки называется проходной.

Если вы недавно или давно купили квартиру со старой алюминиевой проводкой, то можете поверить мне как электрику и электромонтажнику — практику, что под штукатуркой вас может ожидать множество сюрпризов: скрутки проводов под штукатуркой, соединение алюминиевого и медного проводов методом скрутки под штукатуркой, монтаж проводов не вертикально-горизонтально, как это положено, а наискось, под углом, растрескавшаяся изоляция старых алюминиевых проводов, соединение старого алюминиевого провода и многожильного медного с помощью соединительных колодок.

Перечислять ещё можно много. Вся эта радость возникла во время эксплуатации квартиры путём «модернизации» электропроводки чудо-электриками.

Конструкция и сечение

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы.

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
2. Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

Сравнение алюминиевых и медных проводов

Какие виды кабелей более предпочтительны – медные или алюминиевые? Однозначно ответить на этот вопрос нельзя. Есть свойства, которые являются определяющими для применения меди. По некоторым показателям алюминий также имеет преимущество. Всё зависит от конкретного места и способа проводки.

Такие свойства алюминиевых проводов, как небольшой вес и стоимость, являются определяющими при строительстве ЛЭП. Малый вес позволяет быстрее и легче управляться с большими бухтами кабеля. Его проще монтировать между опорами, понадобится меньше крепящего оборудования. В последнее время большую популярность приобрели алюминиевые кабели СИП (Самонесущие Изолированные Провода). Они пришли на замену оголённым проводам, имея перед ними существенные преимущества.

Для применения внутри помещений следует рассмотреть, по каким критериям имеет преимущества тот или иной металл.

Допустимый срок эксплуатации. Алюминиевая проводка может служить от 15 до 30 лет, в зависимости от изоляции. После этого вследствие изменения свойств алюминия её необходимо заменить. У меди в этом плане преимущества нет. Сегодня бытует ошибочное мнение, что медная проводка может служить почти в два раза дольше алюминиевой. На самом деле у обоих металлов срок службы приблизительно одинаков, что подтверждается в специализированных справочниках.
Прочность. По этому показателю медь значительно опережает своего конкурента. Если медный провод может без повреждения выдержать до 80 перегибов, то алюминиевый – всего 12. Но если вести скрытую проводку, то ресурса на изгиб достаточно у обоих металлов.
Подверженность окислительным процессам. Оба материала окисляются, только с алюминием этот процесс происходит гораздо быстрее, но также быстро и заканчивается. Образовавшаяся плёнка не даёт коррозии проникать глубже, но обладает низким удельным сопротивлением. Плёночный слой меди своих токопроводящих свойств не теряет.
Удельная пропускная способность. Здесь превалирует медь с внушительным перевесом. Причина описана выше.
Стоимость. По этому показателю алюминиевые провода побеждают со значительным отрывом. Их цена в два, а то и в три раза ниже медных. Но это достижение не так велико, как кажется. Чтобы пропустить, например, ток 27 Ампер, потребуется медный провод сечением 2,5 мм2. Эту же задачу сможет решить проводник из алюминия сечением не менее 4 мм2.
Вес. Медь тяжелее алюминия – это одна из причин, почему медные провода не применяют при сооружении линий электропередач.

Следует помнить, что соединять скруткой провод одножильный алюминиевый с медным нельзя. Причина – разное удельное сопротивление, степень расширения при нагреве, а также другие физические параметры. Скруткой можно соединять только однородные металлы, но наилучшее соединение – только с помощью клемм.

О прокладке новой проводки

Новую проводку монтируют после того, как старая была удалена полностью. В квартирах чаще используют скрытый метод монтажа. Под такими проводами в стенах делаются штробы, для чего используют дисковой инструмент, перфоратор. Это надо учитывать, когда выполняется замена.

Перпендикулярное, либо параллельное положение по отношению к полу – главное требование для штроб. Укладка по диагонали строго запрещена. Иначе велика вероятность попасть в провода гвоздём или дрелью, просто вешая картину. Норматив нарушается.

В углубления в стене с соответствующими размерами устанавливают:

1. Розетки.
2. Устройства для выключения.
3. Коробки, отвечающие за распределение. Иногда требуется замена.

Коронки для перфоратора помогут выполнить работу. Отверстия иногда сверлятся по маршруту, который был намечен до этого. А потом углубление дорабатывается зубилом. Штукатурка исправит неровности, нет необходимости сначала создавать идеальную форму.

О высоте установки надо подумать перед тем, как начать монтировать устройства. Для выключателя лучше выбирать высоту до одного метра. Розетки должны находиться не ниже 30 сантиметров от уровня пола. Но здесь надо опираться на пожелания и предпочтения жильцов, строгие стандарты, норматив, практически отсутствуют.

Свойства алюминиевой проводки

Алюминиевая проводка устойчива к механическим воздействиям

Алюминий – не лучший вариант для проводки в помещениях, однако материал обладает несколькими преимуществами в сравнении с аналогами. Речь идет о малом весе, который значительно упрощает монтажные работы при условии, что требуется большое количество кабеля из алюминия. Стоимость ниже в сравнении с медью. Эти два основных достоинства стали решающими при выборе разновидностей проводки во время строительства сооружений в СССР.

Еще немаловажная особенность материала – устойчивость к коррозии. Однако алюминий сильно окисляется при взаимодействии с воздухом. В результате образуется пленка, которая служит защитой от дальнейшего повреждения проводки. Эта пленка имеет плохую проводимость, что можно отнести к еще одному недостатку.

111

• При окислении медь не утрачивает свои токопроводящие свойства.
• Обладает большим эксплуатационным сроком.
• Материал более устойчивый к механическим воздействиям, например, сгибания, скручивания и т.д.

При окислении пленки образуются в обоих случаях, но каждой присущи разные токопроводящие свойства.

Текучесть алюминия

Алюминий в несколько раз мягче меди

Прежде всего, нужно знать о физических и химических особенностях алюминия. Вещество относится к группе текучих металлов, оно в несколько раз мягче меди. Это весомый недостаток, поскольку у домовладельцев появляется потребность регулярно проверять и при необходимости перетягивать все винтовые контактные места, например, в розетках, автоматах и клеммниках. Это очень неудобно, если в доме 10 и более розеток, которые нужно раз в полгода разбирать, подтягивать и монтировать на прежнее место.

Гибкость и хрупкость

Вторая особенность алюминиевых жил – это ломкость и хрупкость. Если перегнуть их несколько раз, они без особых усилий обломаются. Чтобы деформировать медь, нужно приложить немало усилий.

Подключение алюминия к автоматам

Алюминий и медь не совместимы гальванически

Третья особенность материала – контакты коммутационной аппаратуры. У УЗО, выключателей, реле напряжений, контакторов, клеммных колодок и пускателей их изначально изготовляют из меди или латуни.

Если напрямую подсоединить контакты латунь-алюминий = медь-алюминий, образуется гальваническая пара, сопровождающаяся сильным нагреванием места соединения и образование окислов.

Сечение жил

Еще одна особенность алюминиевой проводки – потребность увеличивать сечение жил проводки. Если раньше было достаточно применять кабеля с медными жилами размера 2,5 мм.кв, теперь есть необходимость укладывать не менее 4 мм.кв.

Сечение жил

Пятая причина — это увеличение сечения жил проводки. Там, где раньше было достаточно кабеля с медными жилами 2,5мм2, теперь придется укладывать алюминиевые жилы 4мм2.

А это между прочим все розеточные группы в квартире.

Сейчас очень популярной стала тенденция выполнять весь ремонт без распаечных коробок. При этом все коммутации и соединения производят непосредственно в подрозетниках.
Представьте себе, как вы это сделаете, если речь идет не о двух жилах 2,5мм2, а о трех, четырех или пяти отпайках по 4мм2 каждая.

К примеру, наружный диаметр кабеля АВВГ 3*4мм2 равен 14,8мм, а медного ВВГнг 3*2,5мм2 — 10,2мм. То есть, уже на одном только кабеле будет увеличение занимаемого пространства на 50%.

Полезные рекомендации

В завершение приведем несколько советов, которые должны быть учтены при организации проводки:

1. В случае самостоятельного проектирования проводки в доме или квартире, лучше выбирать медные провода. При меньшем сечении они выдерживают большее токи и более стойки к частым сгибаниям. Не менее важный момент — объем. Медные провода компактны, что упрощает процесс создания штробы. Например, при подключении приемника мощностью 7-8 кВт алюминиевый провод должен иметь сечение около 8 мм. В кабеле три жилы и плюс оплетка. В итоге общий диаметр составляет около 1,5 сантиметров. Для сравнения медь может иметь сечение 4 кв.мм, а общий диаметр — не более сантиметра.
2. При установке розетки должен использоваться трехжильный кабель, с заземляющим проводом. Расстояние розетки от пола — 30 см. При организации осветительной цепи допускается применение кабелей с двумя жилами (заземление здесь не нужно).
3. Запрещено вешать всю нагрузку на одну пару проводов (тем более, если они алюминиевые). Оптимальный вариант — разделение цепи на несколько линий. Например, через один автомат питается ванная, через другой — освещение, через третий — кухня и так далее. Сечение провода для кухни и ванной должно быть 4 или 6 кв.мм, а для цепи освещения — 1,5 или 2,5 мм.

Сложнее всего обстоят дела в старых квартирах, где смонтированы алюминиевые провода, которые отжили свой ресурс и требует замены. Проводка сечением 2,5 кв.мм выдерживают нагрузку не более 20 Ампер, чего недостаточно для современных электроприемников. Кроме того, изоляция проводов со временем теряет эластичность и постепенно разрушается. В такой ситуации единственным решением является полная замена проводки на медные провода.

Подробнее, почему стоит заменить алюминиевую проводку на медную в старом доме, смотрите в этом видео:
