Аксонометрические схемы
Наиболее наглядное представление о том, каким именно образом располагаются в пространстве отопительно-вентиляционные системы и отдельные их элементы дают аксонометрические схемы. На тех из них, которые строятся во фронтальной изометрии, все элементы изображаются при помощи условных графических обозначений (то есть в аксонометрическом изображении). Если воздуховоды имеют сложное расположение или большую протяженность, то, согласно действующим нормам и правилам, при их изображении допускается использовать разрывы в виде пунктирных линий. Для обозначения мест разрывов применяются строчные буквы.

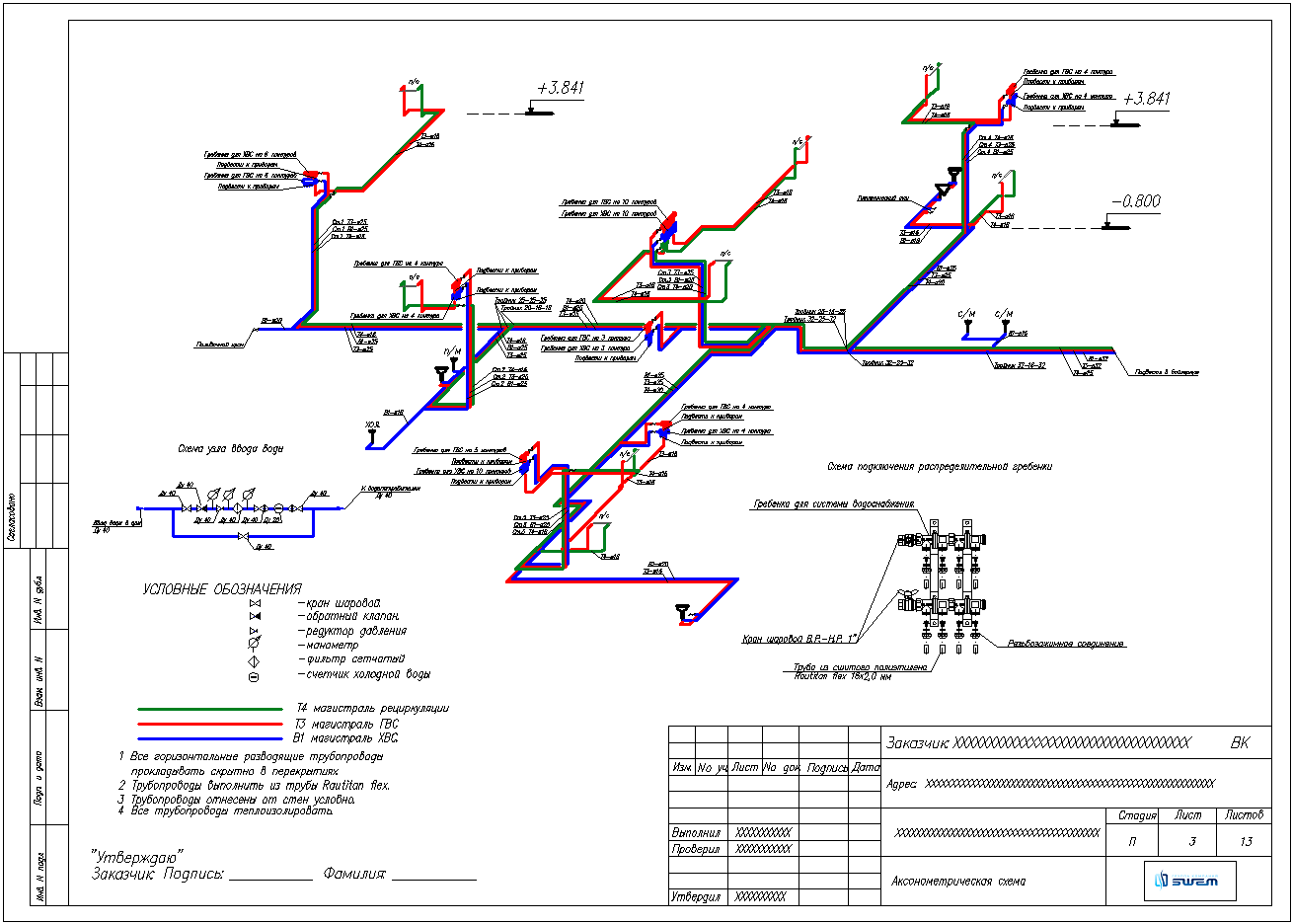

На приведенной ниже аксонометрической схеме отопительной системы здания производственного назначения указаны: проложенные трубопроводы, уклоны и диаметры трубопроводов, радиаторы отопления (с указанием количества секций).
Вся арматура и элементы оснащения имеет выноски, на которых указывается диаметр. Кроме того, приведены ссылки на ГОСТы или типовые чертежи. При помощи строчных букв и обозначены места разрывов трубопроводов. Что касается узла стояка , то он обозначен и в подробном, и в более крупном масштабе.
Аксонометрическая схема
отопления и вентиляции

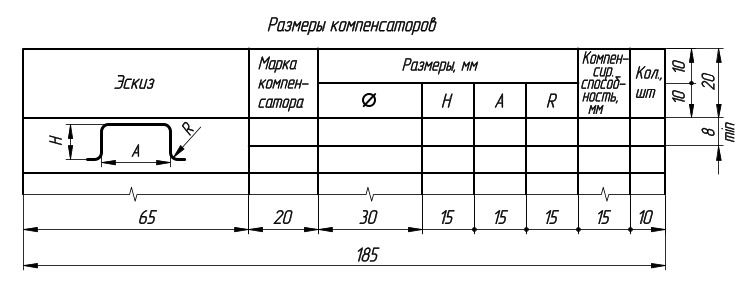

Таблица размеров компенсаторов (то есть специальных элементов, которые компенсируют удлинения трубопроводов под воздействием теплоты) помещается на том листе, где изображаются схемы.
Таблица размеров компенсаторов
На приведенной далее аксонометрической схеме вытяжной вентиляции, снабженной механическим побуждением, изображены:
• Отметки уровня горизонтальных участков воздуховодов и их низа
• Сами воздуховоды с указанием количества проходящего через них воздуха и диаметров
• Отсосы от технологического оборудования
• Лючки для чистки воздуховодов и измерения параметров воздуха (соответственно, и )
Кроме того, показано устройство выброса воздуха в атмосферу, вентилятор и фильтр.
Аксонометрическая схема вытяжной вентиляции
Построение аксонометрических схем
В данной статье мы расскажем, как правильно и быстро строится аксонометрическая схема канализации. В первую очередь открываем какую-нибудь программу, предназначенную для черчения.Перед тем, как будет построена аксонометрия, необходимо, чтобы имелся план здания, квартиры или какой-либо комнаты с канализационными сетями.
Чертится все довольно просто и банально, все трубы, которые имеются на плане необходимо перенести на свой чертеж, однако все должно быть под углом 45 градусов. Не распространяется это правило лишь для горизонтальных участков, аксонометрия такой линии остается в таком же положении. Наиболее быстрым вариантом построения является копирование всего чертежа, после этого производиться вставка, а после чего выбирается команда повернуть. После выбора этой функции нужно задать ей значение, оно будет равняться 45 градусов, в программе просто пишется число. После этого в тех местах на плане, где стоят стояки, они показываются в виде точки, нужно провести вертикальную линию, на все этажи, которые имеются в здании. Для лучшего восприятия рекомендуется показывать этажность здания, а именно показать на чертеже плиты перекрытия, на каждом этаже, не стоит их делать длинными, стоит пользоваться разрывом. Аксонометрическая схема канализации обязательно должна содержать в себе все приборы, которые имеются. Например, писсуар, унитаз, раковины, трапы и другие различные сантехнические приборы.
Правила и нормы составления аксонометрической схемы
Любая исполнительная документация, включая чертежи, выполняется по определенному алгоритму, с применением условных обозначений и правил оформления. Аксонометрическая схема отопления, кондиционирование, вентиляции — не исключение. Проектировщики, если не используется компьютерная программа, где все данные уже есть, пользуются несколькими документами:
- ГОСТ 21.206-93 СПДС;
- ГОСТ 21.602-2003 СПДС.
Информация для расчета мощности вентсистемы и другие технические данные указаны в СНиПах и ГОСТах. Оттуда берутся такие важные параметры как кратность воздухообмена, нормативные значения температуры, влажности. От них зависит состав и сложность аксонометрической схемы.
Правила
Сложный вариант аксонометрической схемы Аксонометрическая схема выполняется в двух видах: эскиз и полноценный чертеж. К эскизу предъявляется немного требований, так это не официальный документ. Полноценный чертеж аксонометрии выполняется по всем правилам, прописанным в государственных стандартах:
- Выбор угла зрения. Первоочередная задача проектировщика – найти оптимальную точку. Для этого используется поэтажный план. Его располагают так, чтобы нижняя часть прилегала к проектанту, левая рука смотрела на первую осью здания, правая на последнюю ось. Фасад, который ближе к проектировщику, а точнее его левый угол – это отправная точка для аксонометрической схемы.
- Определение ориентации линий воздуховодов. Тут все просто. Вентиляционные каналы, идущие параллельно ближней или дальней к нам стене здания рисуются в виде горизонтальной линии, параллельной к стенам. Отводы, идущие перпендикулярно к нашей стене чертятся под углом 450 к горизонтальной линии. Вертикальные участки вентсистемы рисуются вертикально.
- Масштабирование. Аксонометрическая схема, за исключением рукописного эскиза, выполняется в определенном масштабе. В пределах одного чертежа он не меняется. Если аксонометрия в масштабе не умещается на листе, то допускаются разрывы (это когда линия воздуховода на чертеже разрывается с помощью пунктира).
Требования
Аксонометрическая схема, как и другие части проекта вентиляции, выполняется согласно требованиям государственных стандартов:
- Выносные линии для воздуховодов. С их помощью показываются геометрические характеристики, форма, мощность каждого канала. От каждого воздуховода откладывается сноска с полкой. Над полкой указывается размер сечения, длинна, ширина, или диаметр (в случае круглого канала). Под полкой значение мощности в кубических метрах.
- С правой или левой части чертежа чертятся отметки высоты. Это необходимо для правильной ориентации системы в здании. Первая отметка соответствует уровню чистого пола, от нее «пляшут» все остальные. Высоты обозначаются в миллиметрах. Если воздуховод круглого сечения, то у него привязка от центра сечения, если квадратного или прямоугольного, то от нижней грани.
- Все оборудование, включая вентиляторы, фитинги, калориферы, рекуператоры обозначается условными знаками или в виде контуров.
- Часто на аксонометрической схеме обозначаются контуры оборудования. Это делается в случае применения местной вентиляции с индивидуальными отсосами или зонтиками. Оборудования допускается обозначать контуром с выноской и маркировкой.
- На схему наносятся смотровые люки. Их привязывают к размерным линям. Над каждым люком рисуется выноска, по аналогии с воздуховодами. Над полкой указывается марка изделия, под его номер в проектной документации.
- На чертёж наносится всё дополнительное оборудование, датчики, приборы учёта. Используются условные обозначения.
- На чертеже указываются участки воздуховодов с утеплителем или обработанные огнезащитным составом.
- Сложные вентиляционные системы на крупных строительных объектах проходят через всё здание. Места перехода через несущие стены, перегородки, плиты перекрытия отмечаются. Каждое перекрытие маркируется. Стены отмечаются с помощью осей здания.
- Воздуховоды маркируются. Приточные обозначаются буквой – П, вытяжные – В. После буквы идет цифра, обозначающая порядковый номер ветки. В рамках одного чертежа может быть П1 и В1, то есть цифры на приточку и вытяжку дублируются.
- Вентиляторы маркируются соответственно линиям, на которой они установлены.
- Обозначение масштаба. Аксонометрические схемы масштабируются. На чертеже это обязательно указывается. Например, 1:50, 1:100. Означает, что одна размерная единица на чертеже соответствует 50 или 100 единицам в реальности.
Определение аксонометрической схемы отопления
Аксонометрия — это один из разделов прикладного черчения, который изучает, рассматривает и предоставляет возможность получить достаточно точные изображения любых предметов в двух- или трех проекциях. Прямоугольная аксонометрическая проекция – это когда прямые, которые проецируют изображение предмета, расположены перпендикулярно аксонометрической плоскости проекции. Прямоугольная проекция включает в себя изометрическую и диметрическую. Если угол проекции не равен 90°, то такая проекция называется косоугольной аксонометрической. Она же включает в себя фронтальную диметрическую и триметрическую проекции.
Отсюда следует, что аксонометрическая отопительная схема – это любая схема любого отопления много- или мало этажного дома, выполненная в аксонометрии, а не в одной плоскости. Это помогает более наглядно представить себе разводку и другие элементы системы отопления в реальном измерении. При таком подходе к отображению элементов отопления проецирование каждого объекта выполняется следующим образом:
- Элемент располагается на схеме соответственно всем трем осям координат;
- Определяется «картинная плоскость» – на нее будет проецироваться элемент. При этом «картинная плоскость» не должна проходить параллельно ни одной из координатных осей;
- Проецируемый узел или элемент полностью переносится на схему.
Важно: Так как все оси координат не проходят параллельно картинной плоскости, изображение проекции объекта будет иметь разность в реальных и отображаемых размерах в любом масштабировании
Правильно составленный аксонометрический чертеж схемы отопления
Требования к составлению чертежей отопительных и других систем жилого или промышленного здания определены в ГОСТ 21.602-2003. Все отопительные элементы и узлы согласно ГОСТ имеют свои обозначения: это маркировка и порядковый номер, включенные в чертеж. Используются следующие обозначения:
| Элемент или узел | Маркировка |
| Отопительный стояк | Ст |
| Главный отопительный стояк | Гст |
| Компенсатор | К |
| Горизонтальная трубная разводка | ГВ |
| Термометр | Т |
| Манометр | Р |
Согласно ГОСТ 21.206-93 системы трубопроводов обозначаются графически. Это относится к таким узлам:
- Общий трубопровод;
- Вертикальный стояк, направленный вниз;
- Вертикальный стояк, направленный вверх;
- Гибкий трубопровод;
- Трубное пересечение без соединения;
- Простое соединение трубопровода или его элементов;
- Соединение трубопровода или его элементов фланцевое;
- Муфтовое резьбовое соединение;
- Муфтовое соединение быстроразъемное;
- Раструбное соединение.
Обозначения запорной арматуры, радиаторов и других элементов отображены в ГОСТ 21.205-93. Например, такие, как:
- Умывальник;
- Ножная ванна;
- Унитаз;
- Терморегулятор обогрева;
- Душевая сетка;
- Осушитель воздуха.
Фрагмент ГОСТ 21.205-93 по обозначениям запорной арматуры
Любую аксонометрию невозможно отобразить стандартными средствами, разрешенными в ГОСТ, и для этого существуют дополнительные требования и разрешения. Например:
- Отметки высот и уровней можно выносить за пределы элемента или указывать прямо на контурах объектов;
- Аксонометрический чертеж схемы отопления с нижней разводкой или любой другой схемы можно выполнить в масштабах 1:50, 1:100 или 1:200.
Чертежи систем водоснабжения и канализации зданий
Чертежи систем внутреннего водопровода и канализации относятся к основному комплекту рабочих чертежей марки ВК и выполняются по ГОСТ 21.601-79. Чертежи этого вида представляют собой планы системы, схемы системы и чертежи общих видов. Выполняют их в следующих масштабах:
Узлы при детальном изображении……………….1:2,1:5,1:10
Планы, разрезы и схемы установок систем……. 1:50,1:100
Допускается на планах зданий совмещать изображения всех систем ВК (холодного и горячего водоснабжения, канализации и т.п.).
На планах систем приводят следующие данные:
● координационные оси здания и расстояния между ними,
● строительные конструкции и технологическое оборудование, к которому подводится одна из систем,
● обозначение стояков систем и отметки чистых полов этажей и основных площадок,
● диаметры трубопроводов, вводов водопровода, выпусков канализации и другие необходимые данные.
На рисунке 6.4 дан пример оформления чертежа плана, на рисунке 6.5− фрагмент плана.
При совмещении всех систем наименование плана делают по типу: «План на отм. 0.000» или «План 3-9 этажей». При раздельном выполнении планов систем их наименование делают по типу «План технического подполья. Системы В1, Т3, Т4», «План чердака. Системы Т4, К1». Надписи на чертежах должны быть лаконичными и исчерпывающими.
При изображении части плана систем в наименовании указывают оси, ограничивающие нужную часть плана.
На рабочих чертежах систем дают экспликации оборудования и спецификации материалов. Спецификации материалов размещают на одном листе с изображением системы, к которой они относятся, или выносят на заглавный лист.
На заглавном листе приводят индексацию элементов, санитарно-технических систем и оборудования, используемую на чертежах.
Условные индексы приборов системы ВК: У–умывальник,М–мойка,Р–раковина,
К–унитаз(чаша клозетная),Ф–питьевой фонтанчик,П–писсуар,Т–трап.

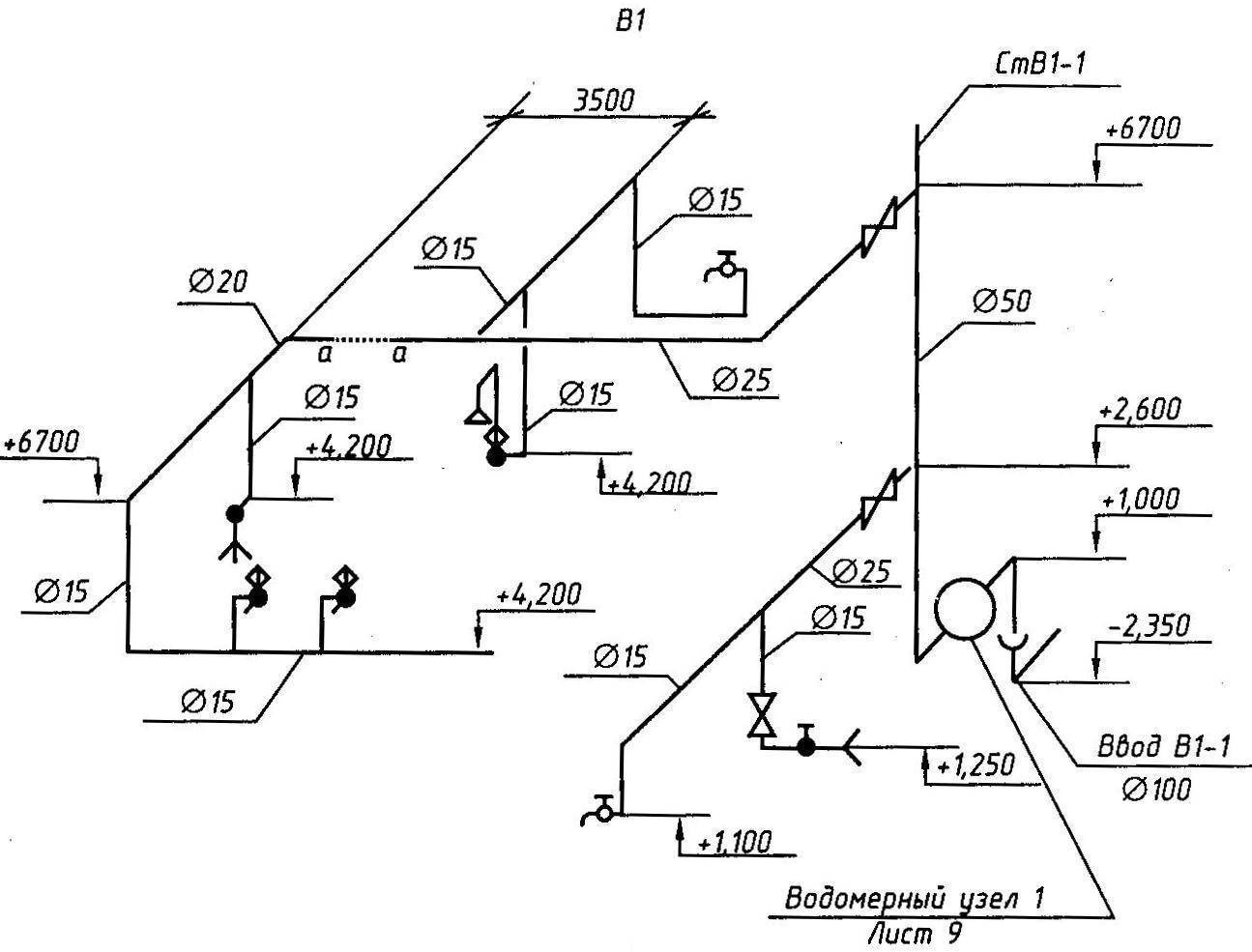

Схемы систем водопровода и канализации вычерчивают в аксонометрической проекции, раздельно для каждой системы. Пример выполнения схемы водопровода приведен на рисунке 6.6, а схемы канализации
Монтажные схемы читаются совместно с планами помещения, в которых расположены элементы изображенных на них системах.

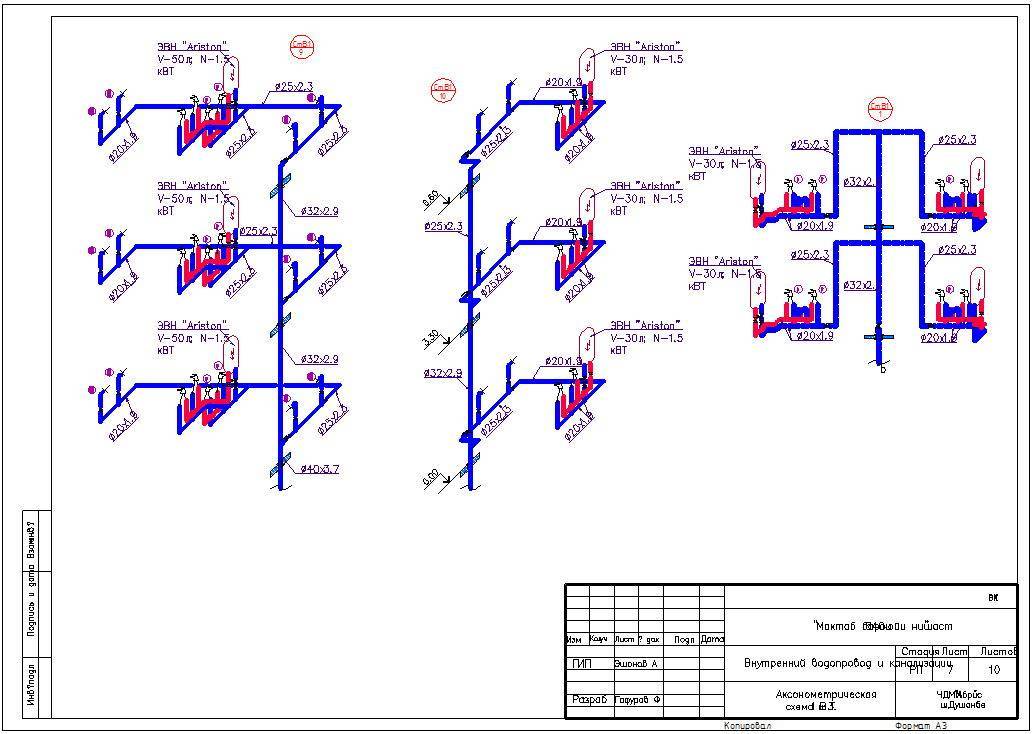

Например, на рисунке 6.8 показан общий вид оборудования приборами и трубопроводами санитарных узлов и кухонь. Для показа монтажа ванна условно удалена. По наглядному изображению легко представить себе общее инженерное решение, но конструктивные особенности не ясны. Для показа
конструкций систем в комплектах санитарно-технических чертежей разрабатывают несколько изображений.
На рисунке 6.9 дан фрагмент помещений с трубопроводами водоснабжения и канализации, изображенный на рисунке 6.8. Для увязки расположения элементов и показа вертикальных размеров план дополняют аксонометрическими схемами.

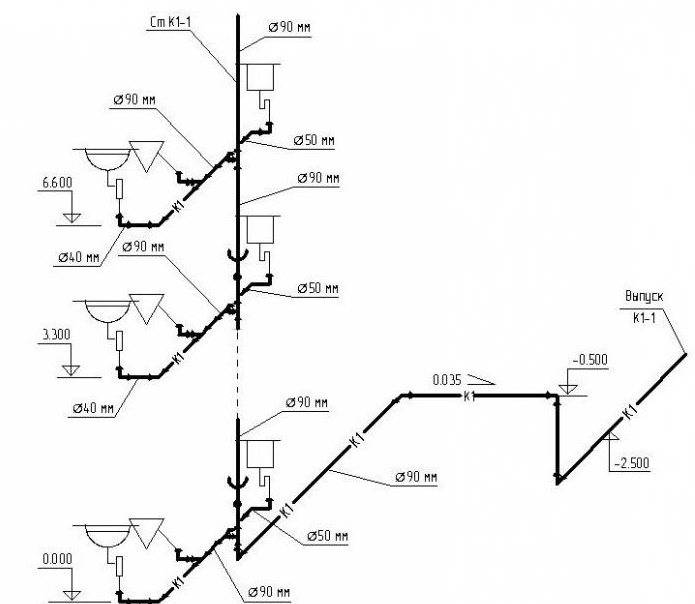

На рисунке 6.10 приведены разрезы по канализационным трубопроводам с нанесением фасонных частей. Это позволяет уяснить конструкцию узлов и членение на укрупненные элементы при централизованной заготовке. На совмещенных планах показывают только трассировку трубопроводов. На разрезах канализации вследствие крупности фасонных частей, размеры которых определяют возможность выполнения монтажа, показывают все элементы. На каждом участке между присоединениями проставляют диаметр, длину и уклон. Плоскости разрезов по элементам канализации на планах не показывают.
Необходимо соблюдать следующее правило: трубопровод проектировать на стене, вдоль которой он проложен.

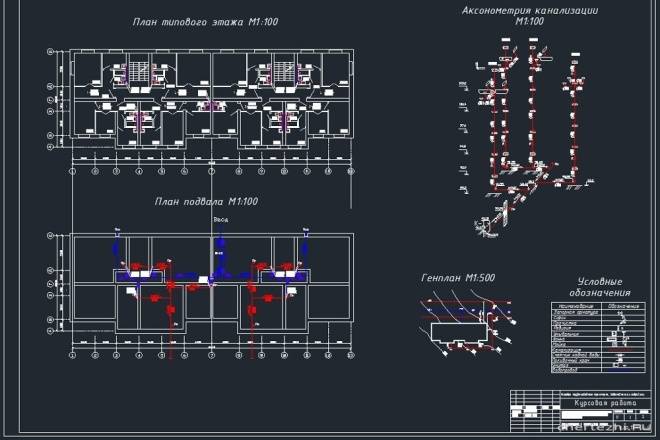

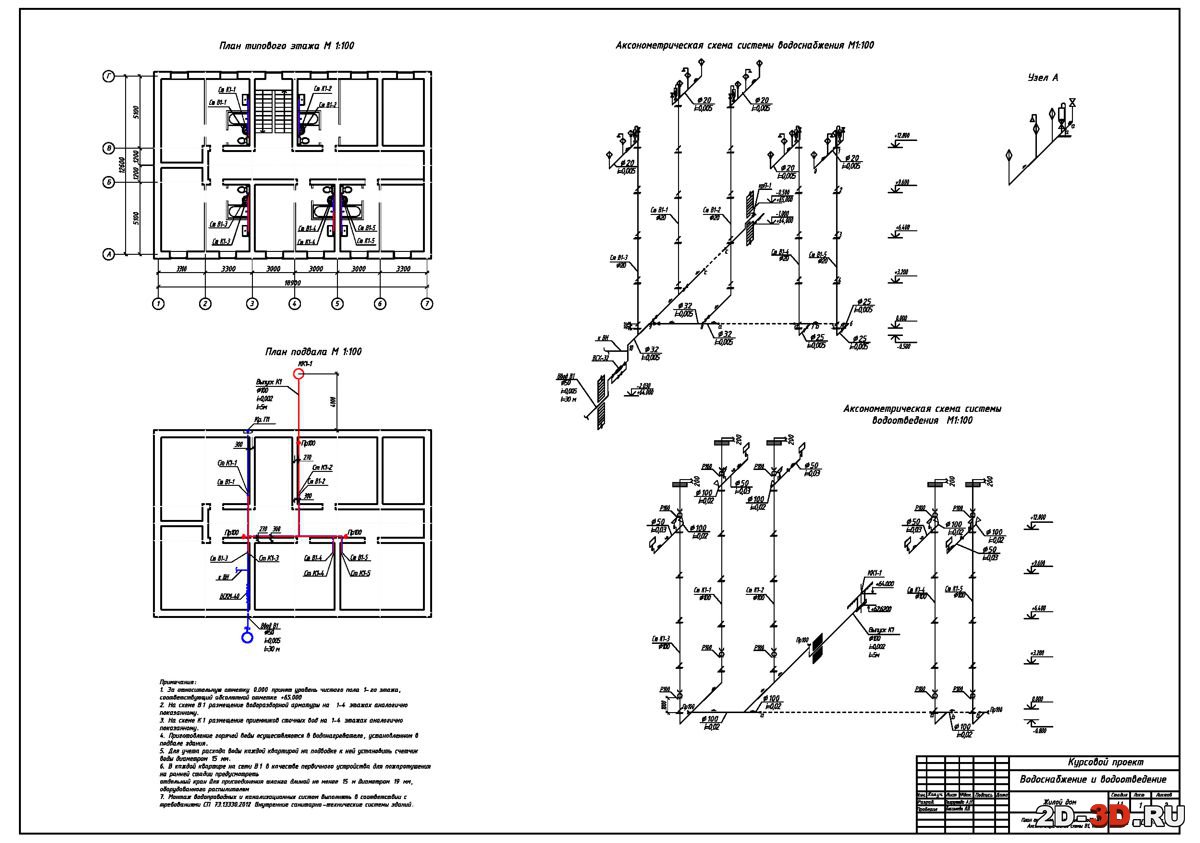

На рисунке 6.11 дан пример учебного чертежа водопровода санитарных узлов и кухонь смежных квартир. На нем изображен вид «привязки» по вертикали – узел присоединения квартирной подводки к стояку, положения туалетного крана и смесителя ванны имеют геодезические отметки по отношению к уровню чистого пола первого этажа. Такое обозначение позволяет вести монтаж до устройства чистого пола в помещении.
Сифоны для канализации
Сифоны – это U-образные трубы, которые должны монтироваться перед всеми сантехническими устройствами: ванной, умывальником, мойкой, унитазом и т.д. Форма сифона обеспечивает накопление в ней определенного количества воды, перекрывающего все сечение. Вода остается в нижней его части даже после завершения ее подачи, не давая выйти газам из системы наружу. При нормальной работе системы такая защита вполне эффективная, но есть случаи, когда сифоны не справляются со своей задачей. Например, если сантехникой не пользоваться долгое время, вода в сифоне просто испарится, открывая путь наружу неприятным запахам. Чтобы этого избежать, сливные отверстия сантехнических устройств нужно закрывать пробкой, особенно в случаях, когда намечается длительный перерыв в их работе.
Что такое аксонометрическая схема
Понятие аксонометрия или аксонометрическая проекция, означает способ отражения объемной фигуры на одной плоскости с показом на ней трех осей координат x, y, z.

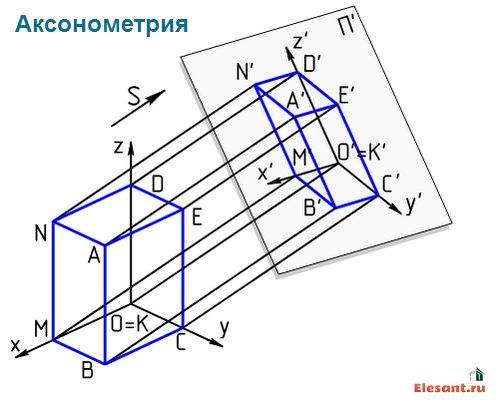

Чтобы визуализировать аксонометрию, представим, что у вас в руках фигурка куба, сделанная из проволоки. Теперь поднесите куб к зеркалу и обведите грани куба отраженные в зеркале. На зеркале будет аксонометрия объемной фигуры куб. Вот визуальная картинка аксонометрии.
В техническом черчении принято делать аксонометрии фигур (деталей, изделий) расположенных под определенным углом к поверхности проекции.
Для упрощения вычислений согласно ГОСТ 3453-59 строят:
- Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
- Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
- Фронтальной диметрическая: угол между осями z и х принят 90°, углы между х и y и между осями z и y принят 135°.
- Во всех вариантах аксонометрии ось z расположена вертикально.
Наружная канализация
Для обустройства внешней части канализационной системы также используются пластиковые трубы. Их прокладка осуществляется в траншею, глубина которой превышает глубину промерзания почвы (детальнее: «Устройство наружной канализации — варианты схемы монтажа»). Дно траншеи засыпается плотным слоем песка, после чего на него выкладываются трубы (здесь нужно помнить о необходимости соблюдения уклона). В местах подключения труб необходимо устанавливать смотровые люки. Не помешает установить в трубопровод обратный клапан, который предотвратит возврат стоков во внутреннюю канализационную сеть.
Аксонометрическая схема
| Рабочие чертежи узлов трубопроводов. |
Аксонометрические схемы и рабочие чертежи узлов технологических трубопроводов, как правило, разрабатываются для объектов, имеющих большое количество трубопроводов и сложную технологическую разводку, для труб с диаметром условного прохода 50 мм и выше.
Аксонометрическая схема газопровода ( рис. 51) дополняет планы и разрезы и представляет собой сеть трубопроводов, вычерченную без стен. Схема обычно вычерчивается без масштаба и поэтому не может быть использована для подсчета длин трубопроводов. По схеме уточняется направление трубопроводов относительно плана и разреза, уточняются диаметры труб. По схеме получают представление о всей сети, о положении запорной арматуры, деталей и взаимной связи элементов.
Аксонометрические схемы дают наглядное представление о расположении трубопроводов водоснабжения в зданий, о диаметрах труб и направлении их уклонов, о местоположении переходных муфт, запорных вентилей, задвижек, кранов и другой арматуры на трубопроводах, а также о местах спусков воды из систем водоснабжения.

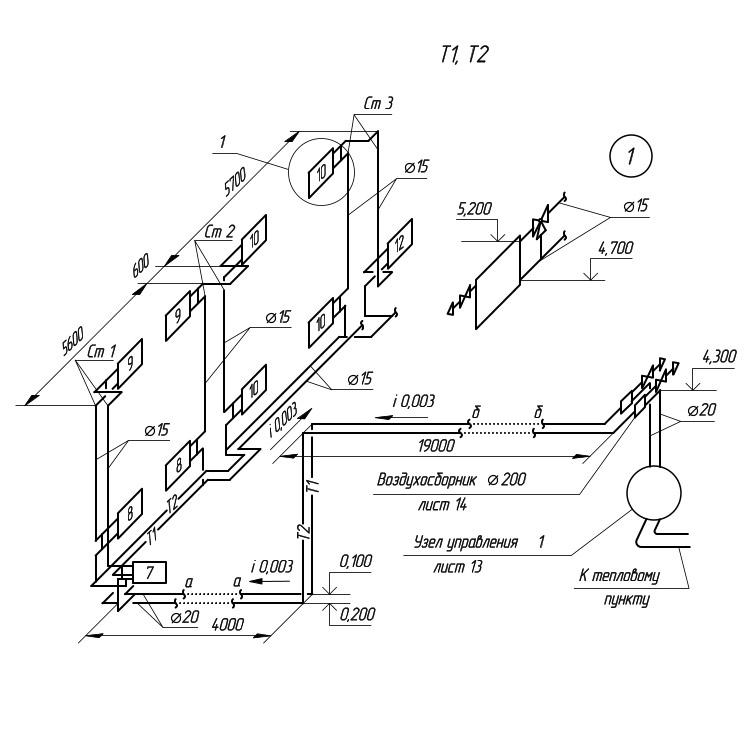

| Аксонометрическая схема сложного узла трубопроводов ( фронтальная косоугольная изометрия. |
Подобные аксонометрические схемы довольно несложно выполнить; вместе с тем они весьма полезны при конструировании опор для сложных узлов трубопроводов, а также помогают избежать ошибок при рабочем проектировании.
| Планы сетей канализации. |
Аксонометрические схемы канализационных сетей не делают, а дают разрезы по канализационным трубам, питающим каждый канализационный стояк. На рис. 228 приведен чертеж разреза по канализационным трубам канализационного стояка КС-П.
Аксонометрические схемы подающих и обратных трубопроводов ( верхняя и нижняя разводки) изображены на фиг. На схемах показаны запорные вентили, задвижки, переходные муфты и воздухосборник и проставлены диаметры труб в миллиметрах. Уклоны труб указаны стрелками. Главный стояк заканчивается воздухосборником, в котором собирается воздух, попавший из теплофикационной сети.
Если аксонометрические схемы воздуховодов имеются в проекте, составлять их вторично не следует. В этом случае целесообразно лишь внести в проектные схемы необходимые уточнения, обусловленные произведенными замерами.
Пример аксонометрической схемы системы вытяжной вентиляции ВЗ столярной мастерской учебно-производственного комбината приведен на рисунке 18.29. Система обеспечивает отсосы от трех станков и напольный. Пылевой вентилятор типа ЦП7 — 40 № 5, исполнение Б мощностью 7 5 кВт обеспечивает работу системы, выброс опилок и стружки в циклон типа Ц-800, воздуха — в атмосферу.
Вычерчивают аксонометрическую схему сети с нанесением на ней циркуляционных труб. При этом в жилых зданиях с чис лом этажей до 4 включительно ( если не проектируются поло-генцесушители) следует предусматривать только магистральные циркуляционные трубы, во всех прочих случаях Циркуляцию делают и в стояках.
| Планы I ( а и II ( б этажей, план подвала ( в и план чердака ( г с нанесением элементов системы отопления ( римские цифры в кружках — номера стояков. |
Вычерчивают принципиальную аксонометрическую схему системы отопления. Стояки, которые затеняют чертеж, могут быть вынесены, а на схеме показаны гол.
По аксонометрической схеме и приложению 3 определяют коэффициенты местных сопротивлений для каждого участка. Местное сопротивление относят к тому из смежных участков, на котором скорость воздуха больше.
