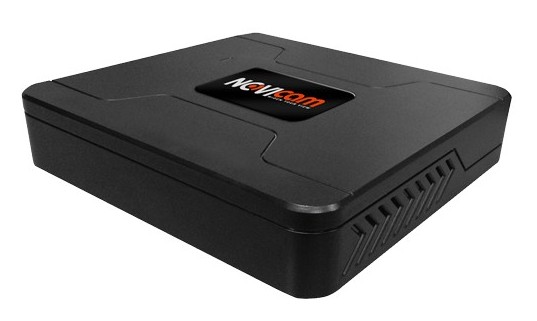

Виды регистраторов
Все видеорегистраторы различаются по нескольким вещам: типу подключаемых камер, их количеству, используемым технологиям сжатия кадра, поддержки жёстких дисков или флеш-накопителей, а также многим другим параметрам. Рассмотрим всё подробнее.
Различия по подключаемым камерам.
По подключаемым камерам в настоящий момент существует 3 типа регистраторов:
- Аналоговые являются более старыми и проверенными устройствами. К ним подключаются аналоговые камеры стандартов PAL, NTSC и aHD, соединение производится с помощью коаксимального кабеля. Если вы решили сделать выбор в пользу аналоговых устройств, категорически рекомендуется выбирать регистраторы с поддержкой aHD, в противном случае может возникнуть проблема с подключением современных аналоговых камер. Примером исключительно аналоговой аппаратуры может послужить NOVIcam AR1104F.
- Цифровые (сетевой) — более современный стандарт регистраторов, к которым подключаются исключительно цифровые IP-камеры. Соединение производится с помощью Ethernet провода «Витой пары» или по беспроводному каналу при наличии на камерах и регистраторе поддержки Wi-Fi.
- Комбинированные — регистраторы, имеющие входы для подключения как аналоговых, так и цифровых камер. Стоят такие устройства несколько дороже, но они отлично подойдут владельцам разномастных камер, желающих их к чему-либо подключить. Неплохим гибридным регистратором является AVC VS-1814.
Смотрим видео как выбрать регистратор для систем наблюдения.
Функции
Что должно присутствовать в качественном видеорегистраторе:
- Слот под полноценный жёсткий диск. Использовать регистраторы с SD-картой или другой флешкой можно, но на длительную и качественную запись с большого количества камер не стоит даже надеяться.
- Непосредственные входы для подключения камер, их должно быть немного больше, чем это нужно для производственных или домашних нужд, поскольку порты могут выходить из строя или попросту «сгорать».
- Наличие функции автоматической перезаписи при заполнении жёсткого диска обязательно. В противном случае процедуру удаления старых записей придётся делать вручную, а это далеко не всегда удобно и надёжно.
- Встроенный детектор движения желателен, это позволит сильно сэкономить место на диске, поскольку камеры будут начинать запись лишь при появлении в их поле видимости каких-либо движущихся объектов.
- В цифровых регистраторах может пригодиться Wi-Fi адаптер, благодаря которому можно подключить IP-камеру по беспроводному каналу (если сама камер это поддерживает).
- Максимальное разрешение съёмки и частота кадров. Регистратор должен поддерживать запись как минимум в разрешении 720p при 10-15 кадрах в секунду, в идеале запись должна производиться в разрешении FullHD (1080p) при 30 кадрах в секунду.
Необязательные функции для стационарных регистраторов:
- Запись звука, в первую очередь это должно поддерживаться самими камерами, но в некоторых случаях микрофон бывает встроен в регистратор (или в нём присутствует вход для подключения внешнего микрофона).
- Поддержка поворотных механизмов, без неё камеры с таким механизмом поворачиваться не будут.
- Тревожный сигнал, отправляющий фотографию или фрагмент с видео нарушителя на электронную почту. Для работы данной опции регистратор должен быть подключен к интернету.
- Аккумулятор для работы в случае внезапного отключения электричества, в некоторых случаях перед ограблением или другими противоправными действиями проводку могут повредить. Аккумулятор можно заменить внешним источником бесперебойного питания.
- Наличие USB-порта и поддержка внешних манипуляторов (клавиатуры и мыши) может сильно упростить использование и настройку стационарного видеорегистратора. Также у USB-порт нередко можно воткнуть беспроводной модем или Wi-Fi адаптер, главное — чтобы регистратор поддерживал их.
- Ethernet порт позволит вывести изображение с камер на компьютер даже на исключительно аналоговых регистраторах, это может быть полезно при отсутствии свободного телевизора или монитора.
Заключение
Выбор качественного стационарного регистратора для видеонаблюдения в настоящий момент может вызвать настоящий ступор у новичков в этом деле. Но пугаться не нужно, стоит лишь следовать рекомендациям из данной статьи, как выбор устройства превратится в лёгкую и непринуждённую задачу. Если же у вас всё-таки возникают какие-либо трудности, всегда можно спросить совета на специализированных форумах или непосредственно в магазине.
Другие статьи:
- Подключение ip камеры к компьютеру напрямую
- Применение тефлона для сферы пищевого производства
- Видеонаблюдение в офисе
- Моды
Характеристики — основной путеводитель
Основные технические характеристики IP-камеры видеонаблюдения — это то, на что следует ориентироваться в первую очередь. Из базовых стоит выделить:
- тип матрицы и разрешение;
- качество оптики — объектив;
- частота смены кадров;
- корпус (для выбора уличной камеры видеонаблюдения).
С какой матрицей лучше выбрать камеру
Изучая техническое описание IP-видеокамер, можно встретить две аббревиатуры, относящиеся к матрице: CCD или CMOS. Последние встречаются чаще (особенно в недорогих моделях), имеют низкое энергопотребление и высокое быстродействие, а также отличаются более качественной съёмкой ярких объектов. Основные преимущества CCD-матриц: хорошая светочувствительность и лучшее восприятие движущихся объектов, благодаря чему их особенно выделяют при покупке автомобильных камер.
Не без оснований, бóльше внимание при выборе любой камеры, падает на разрешение матрицы. Не смотря на то, что для простых домашних камер будет достаточно и 1,3 Мп, рекомендуем выбирать камеры для видеонаблюдения с разрешением не менее 2 Мп
| Формат воспроизведения | Мегапиксели | Разрешение |
| SXGA | 1,3 | 1280×1024 |
| WUXGA | 2,3 | 1920×1200 |
| QXGA | 3,1 | 2048×1536 |
| WQXGA | 4,1 | 2560×1600 |
| QSXGA | 5,2 | 2560×2048 |
Чем больше в матрице IP-камеры пикселей, тем больше она захватит мелких объектов, что напрямую влияет на качество изображения. Но вместе с этим, многопиксельная съемка и весить будет соответственно — учитывайте это, при хранении своего видеоархива.
Выбор объектива и настройка фокусного расстояния
Монофокальный, вариофокальный и трансфокальный — не пугайтесь этих слов, они помогут, если не знаете, какой объектив для камеры видеонаблюдения выбрать.
Монофокальный вид объектива имеет определённую величину фокусного расстояния и конкретный угол обзора — изменить эти параметры попросту невозможно. Видеокамеры с такими объективами недороги и несложны в использовании. Если вам не потребуется поворачивать и перетаскивать камеру, этот вариант вполне подойдет. Настраиваемые и упровляемые же IP- камеры оснащены вариофокальными и трансфокальными объективами, с тем отличием, что последние могут регулироваться дистанционно при помощи пульта. Функции фокусировки и масштабирования очень удобны при настройке охвата территории на видеозаписи, особенно если периодически требуется корректировка.
Отличить виды объективов между собой не сложно. В случае с фиксированной съёмкой, в характеристиках будет указано конкретное фокусное расстояние, например, 2,8 мм. В других случаях, указывают диапазон регулировки — 4,8-120 мм. Объективы с удалённым управлением используют в механических поворотных камерах с функцией PTZ, о которой мы скажем ниже.
Чтобы правильно выбрать фокус камеры видеонаблюдения, воспользуйтесь таблицей перевода углов обзора в фокусное расстояние:
| Фокусное расстояние | матрицы 1/3″ | матрицы 1/4″ | ||
| Угол обзора по горизонтали | Угол обзора по вертикали | Угол обзора по горизонтали | Угол обзора по вертикали | |
| 2,8 мм | 82 | 65 | 65 | 52 |
| 2,9 мм | 80 | 63 | 63 | 50 |
| 3 мм | 77 | 62 | 62 | 48 |
| 3,5 мм | 69 | 55 | 55 | 42 |
| 3,6 мм | 67 | 53 | 53 | 41 |
| 3,7 мм | 66 | 52 | 52 | 40 |
| 3,8 мм | 65 | 51 | 51 | 38 |
| 4 мм | 62 | 48 | 48 | 37 |
| 4,2 мм | 60 | 46 | 46 | 36 |
| 4,4 мм | 57 | 45 | 45 | 34 |
| 4,5 мм | 56 | 44 | 44 | 33 |
| 5 мм | 51 | 40 | 39 | 30 |
| 6 мм | 43 | 33 | 33 | 25 |
| 7 мм | 38 | 29 | 29 | 22 |
| 8 мм | 34 | 25 | 25 | 19 |
| 8,8 мм | 31 | 23 | 23 | 17,5 |
| 10 мм | 27 | 20 | 20,5 | 15,4 |
| 12 мм | 22,6 | 17 | 17 | 12,8 |
| 15 мм | 18,2 | 13,7 | 13,7 | 10,3 |
| 16 мм | 17,1 | 12,8 | 12,8 | 9,6 |
| 25 мм | 8 | 11 | 7,3 | 5,5 |
| 50 мм | 4 | 5,5 | 2,7 | 2,8 |
Не проморгайте: интервал кадров в IP-камере
Частота смены кадров влияет на плавность и естественность видеозаписи. Как и в случае с разрешением, чем выше данные параметры, тем лучше качество, но больше объем получаемого материала. Для комфортного восприятия изображения, рекомендуем выбирать камеры видеонаблюдения со сменой не менее 20 кадров в секунду, 30 — самый оптимал.
Корпусные камеры — на что обратить внимание
На вопрос, как выбрать камеру видеонаблюдения для улицы, ответим: так же, как и любую другую, обращая внимание на те же параметры (матрица, фокус, разрешение и тд.), прибавив к ним характеристики корпуса. Дело в том, что оптика и электроника видеооборудования не выдержит жестоких погодных условий без хорошей внешней оболочки. Поэтому уличные камеры снабжены подогревом, пылевлагозащитой и, часто, антивандальными системами
Поэтому уличные камеры снабжены подогревом, пылевлагозащитой и, часто, антивандальными системами.
ПОДКЛЮЧЕНИЕ ПО КОАКСИАЛЬНОМУ КАБЕЛЮ И ВИТОЙ ПАРЕ
“Стандартным” для AHD камеры является подключение по коаксиальному кабелю с использованием BNC разъемов (схема на рис.1). При этом дальность передачи может достигать 500 метров. Питание на видеокамеру подается по отдельной линии.
Коаксиальный – это тип кабеля, который используется для передачи высокочастотного сигнала, обеспечивающий минимальный уровень помех. Он состоит из проводника внутри изолированной оболочки, которая окружена экраном.
От его качества зависит дальность передачи видео сигнала. Оптимальным является исполнение с медной центральной жилой и такой же оплеткой (экраном). Чем кабель толще, тем, при прочих равных условиях, меньше потери (затухание сигнала).
Одной из основных характеристик является волновое сопротивление. Для систем видеонаблюдения оно должно составлять 75 Ом.
Для подключения AHD камер также используются комбинированные кабели типа КВК, которые под общим слоем изоляции объединяют “коаксиал” и два провода для подачи питания.
Подключение по витой паре.
В некоторых случаях инсталляторы предпочитают подключать аналоговые, в том числе и AHD камеры по витой паре (рис.3).
Это позволяет увеличить дальность передачи видеосигнала, кроме того, витая пара имеет меньший диаметр, что облегчает ее прокладку, особенно в стесненных условиях:
- коробах и трубах;
- межэтажных каналах;
- при проходе через стены.
Здесь на схеме обозначены:
- Видеокамера.
- Коаксиальный кабель.

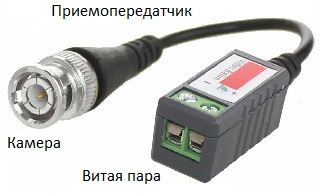

- Приемопередатчик.
- Витая пара.
Обратите внимание, до приемопередатчика подключение производится по коаксиальному кабелю. Передатчик преобразует несимметричный сигнал в симметричный, который меньше подвержен влиянию помех, за счет чего дальность связи увеличивается.
Приемник выполняет обратное преобразование, после чего производится подключение другого оборудования, например, регистратора.
Приемопередатчики могут иметь пассивное исполнение (чисто преобразователь) и активное (с усилителем видеосигнала). Последние предпочтительней при больших длинах витой пары.
В качестве витой пары может использоваться кабель UTP для структурированных систем связи или полевой провод типа П-274. Последний вариант удобен при прокладке по открытой местности, так как имеет защиту от неблагоприятных внешних воздействий и высокую прочность “на разрыв”.
Монтаж и подключения кабеля КВК-П
Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.
На улице при желании его можно защитить гофрой, но не обязательно.
Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.
Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.
Вставляете эти жилы в коннектор питания типа “папа”. Там два разъема “+” и “-“. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный – минусовым.
После этого снимаете изоляция с коаксиального кабеля.
Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.
Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.
Сверху все изолируете защитным колпачком.
Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.
Соединяете в ней коннекторы между собой и плотно закрываете крышку.
Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.
Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.
Установка цифрового видеонаблюдения

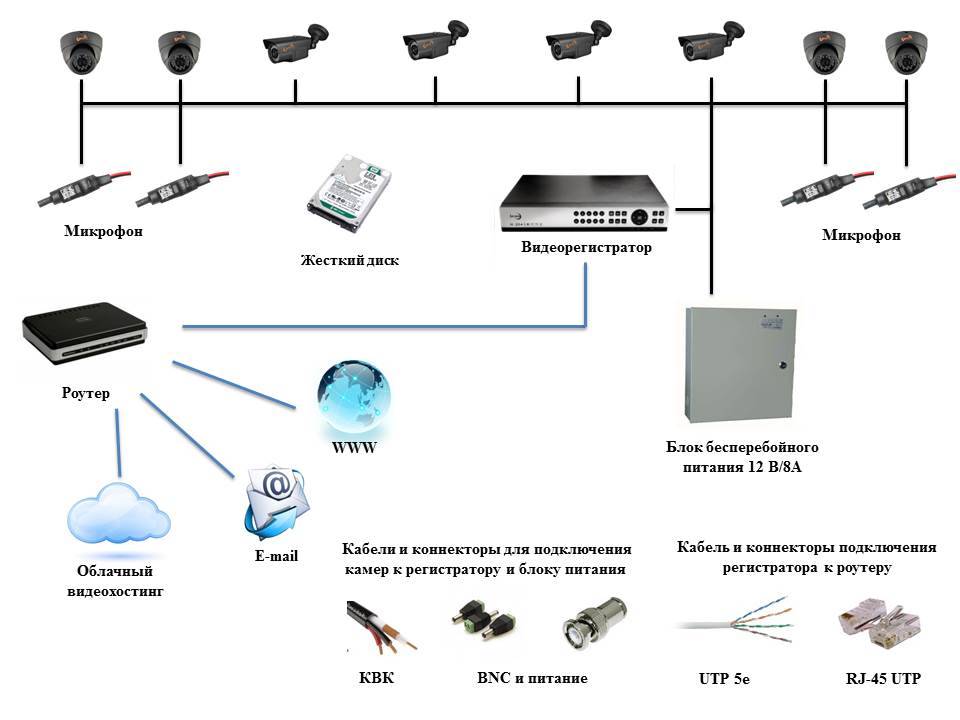

Первым делом в создании является выбор камер и их местоположений. Последнее должно обеспечить максимальный охват по желаемой области.
Внутреннее использование: кухня, боковые окна, лестница или спальня дома, а также задняя часть магазина или склада, офис лучше контролируется с помощью скрытых камер.
Купольные или bullet камеры обычно используются для контроля передних и задних дверей. Bullet-камера – это камера в вытянутом корпусе со встроенным объективом и кронштейном.
Если вы собираетесь следить ночью, вам нужна камера с низким освещением или ночным видением с инфракрасными датчиками вокруг объектива, чтобы осветить темную область.
Расположите объектив камеры на ваш объект, а простые винты помогут закрепить камеру к потолку или стене, если крепежные винты не включены. Bullet-камеры имеют отверстия для крепления к стене или потолку. Некоторые купольные камеры монтируются как детектор дыма; вы устанавливаете кронштейн, а камера поворачивается на кронштейне. Другие требуют сначала снять купол, а затем вы установите камеру на потолок и установите купол. Вы можете вернуться позже, чтобы отрегулировать положение или объектив.
Размещение камеры
Размещение камеры можно охарактеризовать как обзорным, так и подробным. Размещение камеры влияет на разрешение, частоту кадров и используемый кодек.
Обзор. Камера с обзорной сценой контролирует большую площадь, такую как автостоянка или камера движения, которая просматривает заторы транспортных средств или количество припаркованных автомобилей. Поскольку детали не важны, камеры стандартной четкости с использованием широкоугольного объектива могут быть достаточными. Предпочтительным кодеком может быть MPEG-4 с относительно низкой частотой кадров, 1-5 кадров в секунду.
Обзорные камеры могут быть дополнены камерой с подробным представлением, сфокусированной на ключевой области, представляющей интерес, или на PTZ-камеру для обеспечения анализа в реальном времени областей, представляющих интерес, с более высоким разрешением.
Детальный вид. Размещение детального представления нацелено на наблюдение за конкретной областью интересов с более высоким разрешением, чем обзор. Детальный вид используется для контроля операций в пунктах продажи и распознавания лиц или номерных знаков. Детальный вид может иметь возможность PTZ, или камера может быть близка к предметной области или иметь объектив с длинным фокусным расстоянием. Мегапиксельные или HD-камеры могут быть применены для обеспечения достаточного количества пикселей на дюйм для точного представления объекта.
Количество камер на каждое место. Количество камер в любом здании или объекте может сильно варьироваться в зависимости от требований к охвату и характера применения. Хотя существуют небольшие помещения, где требуется только одна IP-камера, в большинстве случаев даже небольшой офис потребует большего количества камер, которые изначально ожидались бы.
Подключение камеры к регистратору
Процесс подключения камеры AHD к аналоговому регистратору довольно прост и не требует специальных навыков. Вам понадобится всего несколько кабелей и немного времени.
Перед началом подключения убедитесь, что у вас есть все необходимые инструменты: камера и регистратор, BNC-коннекторы, кабели соответствующей длины. Также проверьте, есть ли свободные порты на регистраторе для подключения новой камеры.
Сначала возьмите кабель и подключите его одним концом к камере через BNC-коннектор. Затем подключите другой конец кабеля к свободному порту на задней панели регистратора. Убедитесь, что кабель надежно подсоединен и фиксируется.
После подключения кабеля перейдите к подключению питания к камере. У камеры должен быть вход для питания, обычно он помечен как «DC» или имеет соответствующий значок. Подключите питание камеры к источнику электропитания. Убедитесь, что питание подключено правильно.
После того, как все кабели подключены, включите регистратор и камеру. Ожидайте, пока они запустятся и начнут воспроизводить видеоизображение. При необходимости скорректируйте настройки регистратора для удобного просмотра и записи видео.
Теперь вы успешно подключили камеру AHD к аналоговому регистратору. Вы можете наслаждаться качественным видеонаблюдением в ваших помещениях.
Как подключить AHD камеру к телевизору или монитору
1. Многие современные HD камеры мультиформатные, и их можно переключать в различные режимы – AHD, TVI, CVI, втом числе и обычный аналоговый режим, который называется CVBS. На некоторых видеокамерах есть джойстик или выведены 2 провода, замыканием/размыканием которых и производится данное переключение. Как это сделано, например, у камер AC17 или AC19W.
Но сейчас большинство мультиформатных видеокамер переключаются с помощью встроенного OSD меню. Зайти в которое можно только с помощью видеорегистратора. Поэтому если вы покупаете новую камеру, попросите у продавцов перевести ее в CVBS режим. Если же у вас уже есть такая камера, вы также можете обратиться в ближайшую организацию, занимающуюся продажей оборудования для систем видеонаблюдения и попросить их любезно оказать вам такую услугу.
Однако учтите, что в CVBS режиме теряется вся прелесть современных HD форматов, и вы получите видеоизображение с низким качеством — 720х576 пикселей. Несложно подсчитать, что это всего 0,4 мегапикселя. По современным меркам это, конечно же, смешное разрешение.
Для этого вам необходимо купить самый дешевый 4-канальный видеорегистратор. Почему 4-х, а не 1-канальный? Да потому что 4-х канальные рекордеры самые популярные, и в связи с этим, их цена значительно ниже 1-канальных, которые нужно еще постараться найти.
У современных видеорегистраторов есть VGA и HDMI выходы, которые и позволят вам передать на телевизор или монитор видеосигнал с высоким разрешением – 1 или 2 мегапикселя. Ну а если вы установите в регистратор жесткий диск, вы еще получите полноценную систему видеонаблюдения с записью архива. 1Тб диска вам хватит на 3-4 недели циклической видеозаписи.
Они немного дороже видеорегистраторов и не умеют записывать видеосигнал, но имеют гораздо меньшие размеры. И это, пожалуй, единственное их преимущество.
Поэтому если вам необходимо подключить AHD видеокамеру к телевизору или компьютерному монитору – воспользуйтесь одним из 3-х вышеперечисленных способов.
Источник
ПОДКЛЮЧЕНИЕ И ВЗАИМОДЕЙСТВИЕ AHD КАМЕРЫ С ДРУГИМИ УСТРОЙСТВАМИ
Непосредственное назначение аналоговых камер – работа с видеорегистратором. Поэтому такие подключения используются постоянно и никаких сложностей и дополнительного оборудования не требуют.
Выход “видео” видеокамеры подключается одним из описанных выше способов ко входу регистратора. Дополнительных настроек камеры, как правило, не требуется.
Исключением является ситуация, когда подключается мультиформатная камера, поддерживающая несколько режимов:
- CVBS;
- AHD;
- TVI;
- CVI.
В этом случае следует выбрать нужный режим джойстиком, установленном на проводе, выходящем из видеокамеры.
Как подключить AHD камеру к телевизору.
По большому счету, занятие это бессмысленное. Кроме того, прямое (непосредственное) подключение, как это иногда описывают через тюльпан невозможно, поскольку работает с композитным (CVBS) видеосигналом. AHD камера, хоть и называется аналоговой, но сигнал формирует несколько иначе.
Таким образом, к телевизору (TV) ее можно подключить через регистратор DVR , при условии, что TV и DVR имеют видео интерфейс HDMI.
Для подключения через интернет тоже используется регистратор.
Таким образом, видеорегистратор является универсальным “посредником” для согласования AHD видеокамер с другими устройствами.
Рекомендуемые материалы:
POE видеонаблюдение, схема подключения IP камеры, инжектора, коммутатора и регистратора
Видеонаблюдение без видеорегистратора, как подключить IP камеру в облако
DVR видеорегистраторы для камер видеонаблюдения, основные параметры и характеристики, влияющие на выбор модели
Как подключить камеру видеонаблюдения к монитору напрямую и через регистратор
Как подключить камеру видеонаблюдения к компьютеру, способы подключения аналоговых и IP видеокамер
Как подключить камеру видеонаблюдения к телефону для просмотра через интернет
* * *
2014 – 2024 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов
AHD ИЛИ IP ВИДЕОНАБЛЮДЕНИЕ — ЧТО ЛУЧШЕ?
Поскольку AHD видеонаблюдение по сути своей является аналоговой системой, то сравнивать его с IP оборудованием стоит с этих позиций. Возьмем несколько параметров более всего интересующих пользователя и посмотрим что лучше AHD или IP, руководствуясь каждым из них.
Разрешение.
Для большинства задач, стоящих перед системой видеоконтроля, устанавливаемой дома, на даче или в квартире этой характеристики AHD камер вполне достаточно. Напомню, что на сегодняшний день эта система видеонаблюдения способна обеспечить разрешающую способность:
- 1 МП;
- или 2,1 мегапикселя.
Таким образом, явного проигрыша по сравнению с IP камерами здесь не прослеживается. Конечно, существуют задачи, требующие более высокой четкости изображения, но на бытовом уровне их решать не приходится. Кроме того, работа с мегапиксельными системами имеет ряд специфических особенностей.
Чтобы не повторяться могу порекомендовать материал про сравнение аналоговых и ip камер. Так что с этой точки зрения ответ на вопрос что лучше однозначным быть не может.
Функциональные возможности.
Безусловно, сетевые (IP) технологии в этом плане лучше AHD, поскольку позволяет достаточно легко и просто реализовывать:
- беспроводные системы видеонаблюдения;
- удаленный доступ и просмотр через интернет.
Справедливости ради нужно заметить, что аналоговые системы тоже имеют возможность подключения к Сети, но для этого нужен видеорегистратор, сетевые же камеры можно подключать к интернету напрямую.
Монтаж и настройка.
По большому счету проще устанавливается IP видеонаблюдение. Главным образом, за счет возможности подключения по одной соединительной линии нескольких видеокамер. Для AHD традиционной топологией является «звезда». Впрочем, это принципиально для крупных объектов с большим количеством (десятки и сотни) камер видеонаблюдения.
В настройке же лучше «аналог», кстати, он практически не подвержен сбоям в процессе эксплуатации. Облуживание таких систем не требует высокого уровня подготовки специалистов. Так что для небольших систем счет здесь будет ничейным.
Стоимость оборудования.
AHD однозначно дешевле. Можно, конечно говорить о цене монтажных работ, но явной разницы здесь выявить не удастся — все зависит от индивидуальных особенностей объекта. Не нужно забывать, что IP система нуждается в дополнительном оборудовании, например, сетевых коммутаторах. Так что с финансовых позиций лучше остановить выбор на AHD.
Вывод.
Решать, конечно вам, но для частного дома или дачи в большинстве случаев стоит остановить свой выбор на аналоговом видеонаблюдении. Особенно если задачи системы ограничиваются контролем за территорией и фиксацией видеоинформации.
Если требуется подключение к Сети, то при проводном интернете особой разницы между этими двумя видами видеонаблюдения нет. Беспроводной (мобильный) доступ лучше, конечно, реализовывать на база IP технологий.
* * *
2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
Настройка IP-камеры
При настройке новой IP-камеры несколько параметров играют определенную роль в обеспечении соответствующего качества изображения и частоты кадров. При использовании MJPEG видео потоков, следующие настройки изображения могут быть настроены: разрешение, частота кадров, и качество. Установка частоты кадров определяет количество видеоданных, сгенерированных в заданный промежуток времени.
Для потоков видео MPEG-4 и H.264 можно настроить разрешение, скорость передачи и качество.
Установка скорости передачи определяет объем полосы пропускания, необходимый для видеопотока MPEG-4 / H.264.
Более высокие значения генерируют больше видеоданных каждую секунду, переводя их в более плавное видео и более точное представление поля зрения. Более высокое значение также преобразуется в более крупные размеры архивных файлов.
Частота кадров
По мере повышения качества изображения и частоты кадров повышаются также и требования к пропускной способности. Выбранная частота кадров должна соответствовать требованиям наблюдения, но она не должна быть выше требуемой и должна быть тщательно рассмотрена, так как частота кадров влияет как на пропускную способность, так и на требования к хранению.
Движущиеся изображения записываются со скоростью 24 кадра в секунду (fps).
Человеческий глаз / мозг видит изображения, захваченные с частотой 24 кадра в секунду в качестве движения.
Телевизоры используют 25 кадров в секунду (PAL) или 30 кадров в секунду (NTSC), как и аналоговые видеокамеры. Эти полные скорости движения не нужны для всех типов видеонаблюдения, и в большинстве случаев достаточно 12-15 кадров в секунду.
Ниже приведены некоторые отраслевые рекомендации:
- Кассовый аппарат, кассовые станции – от 12 до 15 кадров в секунду
- Школьные или офисные коридоры -5 кадр/с
- Парковочные места, камеры движения, обзорные сцены – от 1 до 3 кадров в секунду
- Спортивные стадионы в несезонные дни – менее 1 кадра в секунду
Движение в отношении размещения камеры
Если камера находится там, где объект перемещается к камере или вертикально, количество кадров в секунду может быть меньше, чем если объект перемещается из стороны в сторону или горизонтально в поле зрения. Скорость субъекта также рассматривается. Камеры, наблюдающие за бегом или ездой на велосипеде, могут потребовать более высокие частоты кадров, чем человек, идущий.
Прогрессивное сканирование
Аналоговые камеры захватывают изображения с использованием метода чересстрочной развертки, чередуются нечетные и четные линии сканирования. Между сканированием нечетных и четных линий, составляющих все изображение, существует приблизительно 17 мс задержки. Из-за этой небольшой задержки между проходами сканирования, объекты, движущиеся в кадре, могут выглядеть размытыми при неподвижных объектах. Большинство IP-камер используют прогрессивную развертку, которая не подвержена этой проблеме. Изображение с прогрессивной разверткой имеет меньше размытости движения, чем сканированное изображение с чересстрочной разверткой.
Заключение
IP-видеонаблюдение – это инновационный подход к реализации функций управления. Цифровое видеонаблюдение имеет более широкую автономность, преимущество автоматизации многих операций и режима программируемой видеозаписи. Стоит отметить способность разрешения цифровых камер. Сегодня он в десять раз лучше, чем версия аналоговой камеры, что позволяет получить подробные изображения небольших объектов наблюдения.
Основным преимуществом IP-видеонаблюдения является способ передачи видео. Можно запрограммировать систему на отправку данных через Интернет. Также возможно настроить оборудование для его включения при реагировании на датчик движения и многое другое.
