Устройство и принцип работы водогрейного котла

Для чего предназначены водогрейные котлы?

Данные агрегаты предназначаются для обогрева зданий с небольшой площадью, частных домов и таун-хаусов. Как правило, такие котлы устанавливаются в тех населенных пунктах, где отсутствует центральное отопление, или же, как вариант, обустройство котельной нецелесообразно. Как бы то ни было, под понятием «водогрейные котлы», причем вне зависимости от конкретной конструкции и модели, подразумеваются приборы, способные вырабатывать тепловую энергию (благодаря своим техническим параметрам) при сжигании того или иного топлива, а затем направлять ее рабочей жидкостью (теплоносителю), в роли которой обычно выступает вода. А когда эта вода, соответственно, циркулирует по трубопроводу контура отопления, то температура в доме поднимается до требуемого значения.

https://youtube.com/watch?v=nXVQhxtgzlk

ГОСТ: общие требования

В таблице приведены основные требования для рассматриваемого оборудования по ГОСТ 21563 93.

Тепловая производительность (МВт)	Температура воды/воздуха на выходе (°C) по максимуму	Давление теплоносителя (расчетное/избыточное), кгс/кв.см	Удельный выброс азотных окислов (кг/ГДж)	Примечания
От 0,63 до 209,0	200/10	3,0/2,8	От 0,09 до 0,21	Значение указанных параметров зависит от конструкции котла, вида топлива и окружающих условий. Допуск по отклонению от номинальных показателей составляет 5% в обе стороны. По согласованию с заказчиком допускается изготовление оборудования с температурой воды на выходе до 190 °C.

Прежде чем приступить к эксплуатации агрегата, необходимо изучить правила эксплуатации котлов.

Устройство водогрейного котла

Разновидности водогрейных котлов для домашнего и промышленного применения

Принципиальное устройство нагревательных приборов примерно одинаково и может различаться по таким показателям, как потребляемое топливо, мощность, размер и страна производитель.

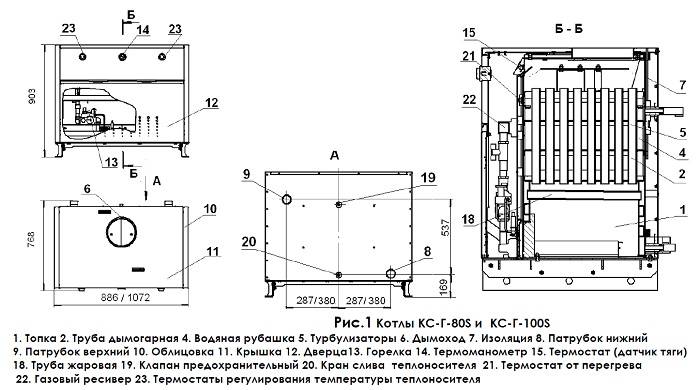

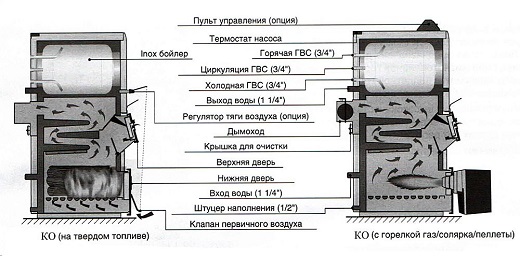

Стандартный котел отопительный водогрейный состоит из таких деталей:

• стальной корпус;
• горелка;
• фитиль;
• входные трубы (располагаются снизу);
• выходные патрубки (находятся сверху корпуса);

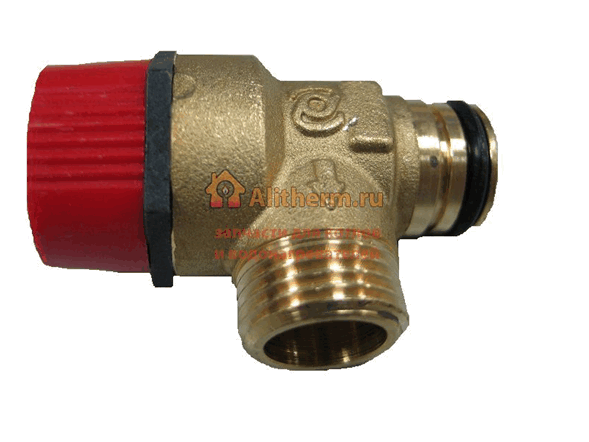

• паровой клапан;
• камера сгорания;
• водяные теплообменники;
• топка с дверкой;
• поддувало с ручкой;
• дымоход с задвижкой и защитным колпаком.

Топка твердотопливных котлов оборудуется колосниками, предназначенными для размещения горючего и отвода в зольник отработанных продуктов (шлака, пепла, золы).

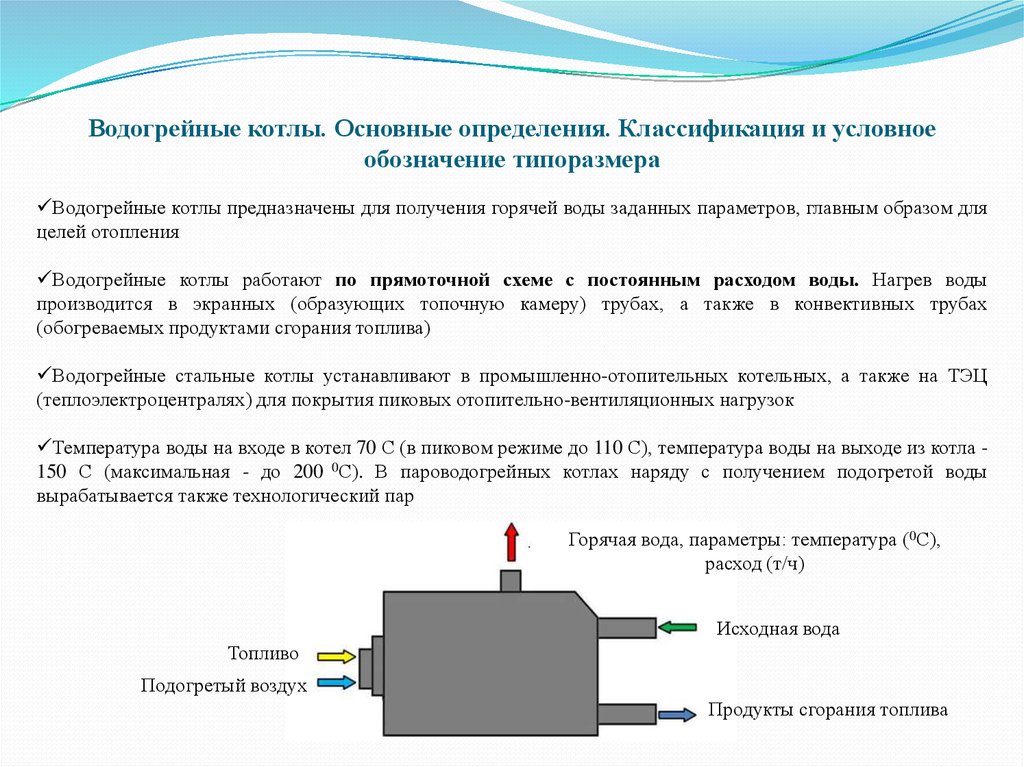

Принцип работы водонагревательных котлов заключается в следующем:

• загрузка топлива в топку и его поджог (подключение электрического тэна);
• заполнение водой контура и теплообменника;

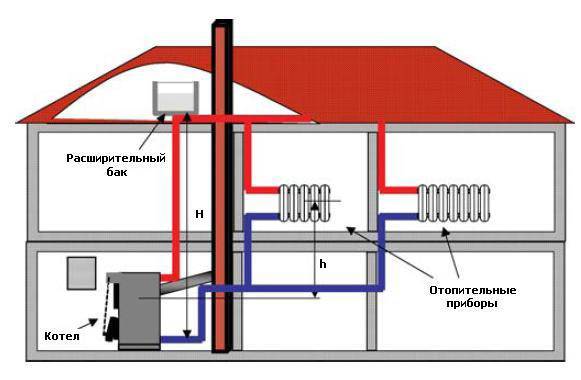

• жидкость нагревается, под воздействием насоса или из-за перепада давления самотеком движется по трубам;
• продукты сгорания выводятся по обычному или коаксиальному дымоходу;
• клапан регулирует подачу воздуха, необходимого для горения топлива.

Конструктивные различия водогрейных котлов

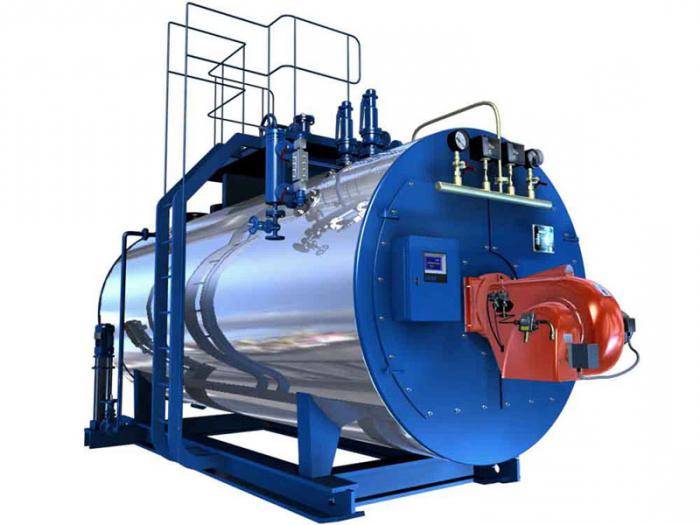

Различают две основных конструкции водогрейных котлов: водотрубные и газотрубные. Чтобы особо не вдаваться в технические подробности, основное отличие заключается в том, что в первом случае по трубам, установленным внутри котла, движется вода, которая нагревается продуктами сгорания. При втором варианте все происходит с точностью до наоборот, по трубам проходит газ от сгорающего топлива, нагревающий воду извне.

Наиболее удобными в эксплуатации являются газотрубные котлы. Дело в том, что система водотрубной конструкции более сложная и чаще приходит в негодность благодаря своим техническим особенностям. Кроме того, доступ к узлам, которые наиболее часто требуют обслуживания и ремонта, довольно неудобен.

Котлы водогрейные центрального отопления: предназначение и характеристики

Водогрейные котлы, как правило, применяются не только для обогрева малогабаритных зданий, вроде частных домов, таун-хаузов и коттеджей, но и в системах отопления многоквартирных домов. Кроме того, при помощи таких устройств можно организовать горячее водоснабжение в частном доме. Стандартный водогрейный котел представляет собой устройство для нагрева теплоносителя (воды) под давлением без возможности кипения жидкости. Рассмотрим более подробно ключевые характеристики таких устройств.

Тепловая мощность

Данный показатель определяет количество тепловой энергии, передаваемое теплоносителю за единицу времени. Измеряется теплопроизводительность в киловаттах, а указывается эта величина в паспорте изделия. Так, в зависимости от мощности устройство может быть большой, средней и малой мощности.

Водогрейные котлы

Температура теплоносителя

Данный критерий бывает двух видов – минимальная и номинальная температура при входе в котел. Вообще же, номинальная температура – это показатель, который котел обеспечивает при нормальном функционировании. Как правило, эта температура колеблется в пределах от плюс 60 до плюс 110 градусов по Цельсию. Добавим, что минимальные показатели нужно выдерживать для того, чтобы не возникала низкотемпературная коррозия в случае образования на трубопроводе конденсата.

Максимальная же температура – это тот уровень нагрева жидкости, когда еще не происходит кипение теплоносителя; обычно это в пределах от 110 до 115 градусов по Цельсию. Именно с такими показателями обычно выпускаются котлы для индивидуального пользования. Агрегаты для центрального отопления идут уже с более высокими показателями; такими, например, оснащаются ТЭЦ.

Градиент

Данная величина представляет собой разницу температур на входе в нагревательное устройство и на выходе из последнего. Градиент обычно находится в пределах от 50 до 55 градусов. Однако на этот показатель заметно влияют технические характеристики материала, из которого конкретный котел изготовлен.

Регулируемый контур радиаторного отопления котельной

Данный контур является внутренним контуром котельной, тепло от которого идет на собственные нужды.

На подающем трубопроводе установлен трехходовой смесительный клапан, поддерживающий заданную температуру на радиаторах с корректировкой по температуре внутри котельной. Поддержание температуры происходит путем подмешивания теплоносителя из обратного трубопровода. Это означает, что температура на выходе из гидравлической стрелки всегда должна быть выше или равной температуре на радиаторах.

На обратном трубопроводе установлен циркуляционный насос, обеспечивающий циркуляцию теплоносителя через радиаторы. Насос работает всё время, пока включен контур, с постоянным расходом.

Для компенсации температурных расширений в контуре радиаторного отопления предусмотрен расширительный бак, оборудованный предохранительным клапаном, защищающим бак от превышения давления.

ГОСТ: общие требования

В таблице приведены основные требования для рассматриваемого оборудования по ГОСТ 21563 93.

Тепловая производительность (МВт)	Температура воды/воздуха на выходе (°C) по максимуму	Давление теплоносителя (расчетное/избыточное), кгс/кв.см	Удельный выброс азотных окислов (кг/ГДж)	Примечания
От 0,63 до 209,0	200/10	3,0/2,8	От 0,09 до 0,21	Значение указанных параметров зависит от конструкции котла, вида топлива и окружающих условий. Допуск по отклонению от номинальных показателей составляет 5% в обе стороны. По согласованию с заказчиком допускается изготовление оборудования с температурой воды на выходе до 190 °C.

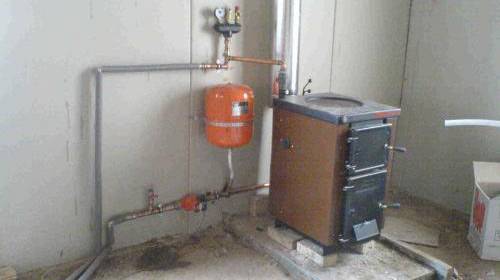

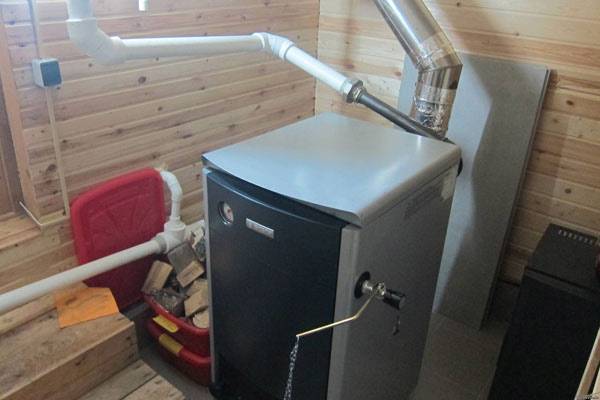

Котёл отопительный в работе.

Пиролизный котел

Принцип действия твердотопливных пиролизных котлов, работающих на дровах, основан на разрушении древесины под действием высокой температуры при низком содержании кислорода. Они используются для длительного обогрева помещений различного назначения.

Такой котел состоит из двух камер. Первая используется для загрузки топлива. Во вторую попадают отработавшие газы и вторичный воздух для длительного горения. Сделать такой агрегат своими руками сложнее, чем обычный, но можно.

Основные элементы прибора

Дровяной котел изготавливается из металлической бочки. Желательно емкостью 200 литров. Крышка у бочки срезается и к ней приваривается бортик. Из массивной заготовки или любого другого утяжелителя изготавливается круглый поршень. Его диаметр должен быть немного меньше внутреннего диаметра бочки.

В крышке вырезается отверстие для установки воздуховодной трубы диаметром 100 мм. По высоте труба минимум на 20 см должна быть выше бочки. Сбоку в бочку вваривается дымоходная труба. Для нее также используется прокат диаметром 100 мм.

Воздуховодная труба приваривается к поршню. На верхнем торце трубы предусматривается заслонка, регулирующая количество поступающего воздуха. К нижней части поршня привариваются ребра, используемые для утрамбовки топливной массы.

Принцип работы

В процессе эксплуатации котла дрова загружаются непосредственно в топку и поджигаются. Сверху устанавливается крышка с поршнем. По мере сгорания топлива поршень станет опускаться вниз, нагнетая давление в нижней камере. За счет этого и минимального количества кислорода дрова начнут медленно тлеть.

Выделяющийся при пиролизе газ поступит в верхнюю камеру, температура в которой может достичь 900C. Через дымоход остатки продуктов горения удаляются в атмосферу.

Изготовление своими руками

Простенький водогрейный котел несложно изготовить самостоятельно. Вот что при этом нужно учитывать:

1. Выбирать материал топки следует с учетом того, какой вид топлива планируется использовать. Для угля характерна гораздо более высокая температура горения, чем для древесины, поэтому листы для изготовления топки угольного котла следует брать потолще — тонкая сталь быстро прогорит.
2. Идеальный материал — специальная жаропрочная котловая сталь. На втором месте — легированная жаропрочная сталь с добавками хрома и молибдена, например, марок 12ХМ или 12Х1МФ. Если предполагается использовать обычную сталь, то она должна иметь марку ниже сталь 35. В сталях более высоких марок при нагреве возникает эффект прикаливания, вследствие чего они становятся хрупкими.

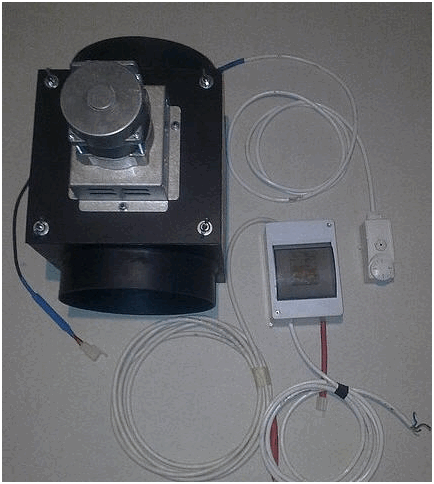

В продаже имеются комплекты из вентилятора, термодатчика и контроллера (например, польской компании KG Elektronik), при помощи которых легко организовать принудительную подачу воздуха в топку (см. выше описание работы котла с вентилятором).

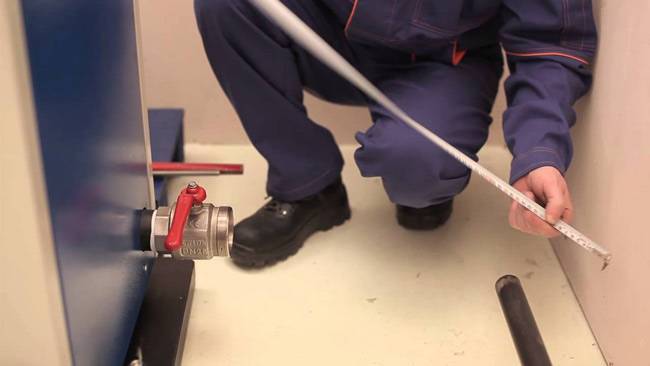

Особенности установки водогрейного котла

Рассмотрим особенности монтажа твердотопливных приборов, учитывая их распространенность. Сама процедура состоит из нескольких этапов, а примерный алгоритм действий приведен ниже.

Этап первый. Подготовка. Подготавливать нужно помещения (в том числе то, в котором будет установлен прибор). Для котла необходимо подготовить бетонный фундамент, хотя существуют и другие требования (минимальные расстояние до других предметов, к примеру).

Этап второй. Установка. Очевидно, что на данном этапе устанавливается сам котел на свое место.

Этап третий. Обвязка. Данный этап по праву считается наиболее сложным. Необходимо подключить все коммуникации, а также дополнительные элементы – к примеру, расширительный бак.

Этап четвертый. Дымоходная труба. На следующем этапе необходимо обустроить дымоход.

Этап пятый. Пробный запуск. Когда все будет готово, необходимо проверить оборудование на предмет работоспособности. Детально процесс установки описан в приведенном ниже файле.

Также рекомендуем посмотреть видеоролик по теме. На этом все, удачи!

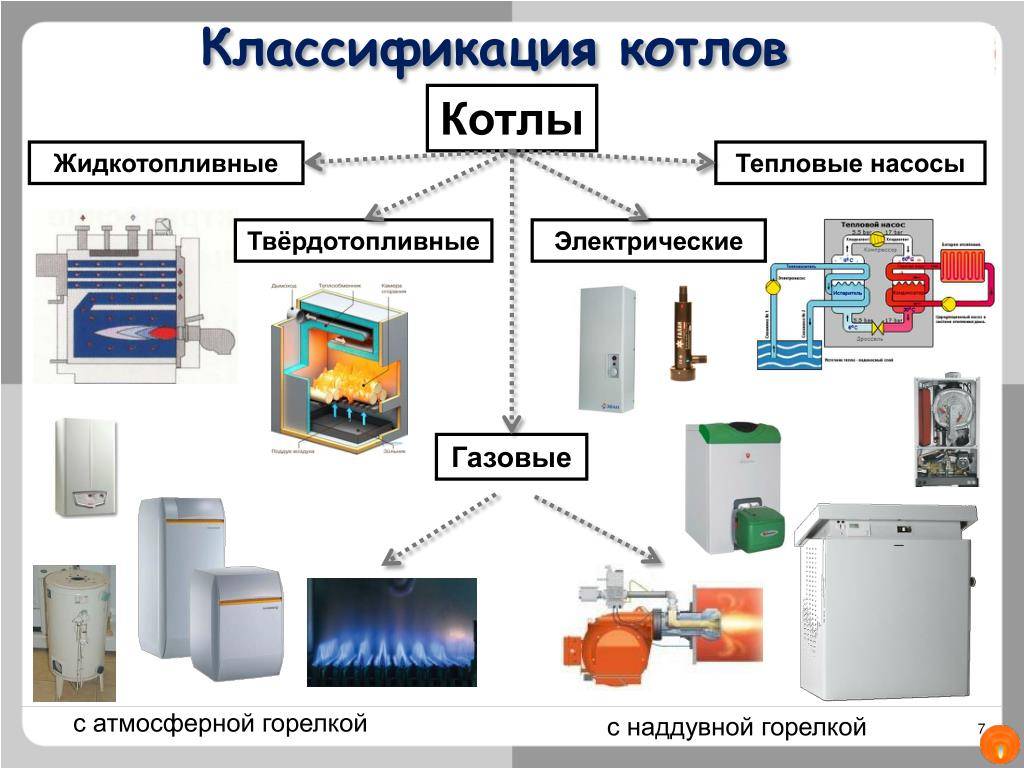

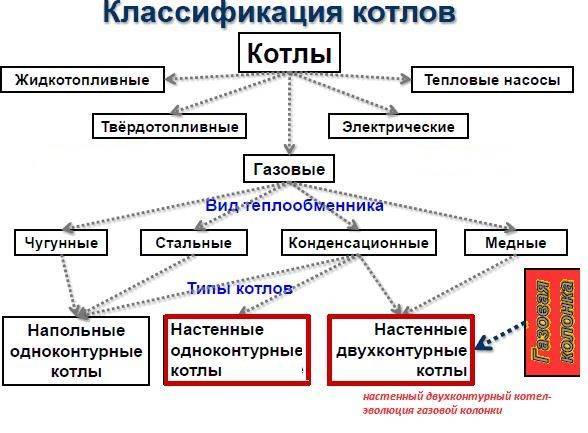

Модификации по типу топлива

Твердотопливный водогрейный котел работает на дровах, угле, пеллетах, щепе

По способу нагрева теплоносителя различают два типа котлов:

• Водотрубные. В них нагрев жидкости происходит в теплообменнике под воздействием жара сгорающего топлива. Дым выводится на улицу по утепленному дымоходу.
• Газотрубные. Здесь используется энергия газов, образующихся при сгорании. Они проходят по трубе, поверх которой установлена еще одна внешняя труба с жидкостью.

Приборы могут быть универсальными или работать только на одном топливе. Классификация водогрейных котлов:

• Твердотопливные. Агрегаты могут заправляться углем, дровами, брикетами, пластиком и резиной. Имеют простое и надежное устройство, но сильно загрязняют окружающую среду.
• Газотопливные. Являются лучшим вариантом с точки зрения экологической чистоты и экономичности. Отличаются высокой надежностью и безопасностью. Водогрейный котел газовый — это отличный выбор, если есть возможность подключиться к промышленной магистрали.
• Жидкотопливные. Работают на дизельном топливе, но могут сжигать и другие жидкие углеводороды. По принципу действия схожи с газовыми аналогами, но выделяют токсичный дым.
• Электрические. Являются самыми чистыми в плане экологии, так как полностью отсутствуют побочные продукты. Минус в том, что энергия дорогая и расходы на отопление могут оказаться чрезмерно высокими.

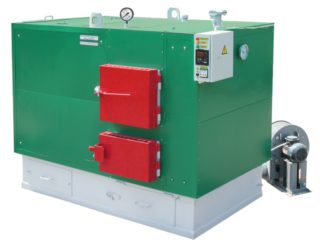

Водогрейные котлы с ТЛПХ

Водогрейные котлы КВм с механической топкой с ленточной цепной решеткой прямого хода ТЛПХ устанавливаются в отопительных котельных с механическими топливоподачей и шлакоудалением. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм.

Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи устройства регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха в водогрейный котел должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Водогрейные котлы с топкой ТЛПХ — КВм-1,6, КВм-2,5, КВм-3,0, КВм-4,0.

Достоинства и недостатки

Начнем с минусов. Их не так много, но они есть. Первое – водяной котел на твердом топливе не подлежит автоматизацию процессов. Неверное, в этом и нет необходимости, поэтому владельцу придется загружать дрова вручную и постоянно отслеживать температуру внутри бака

Здесь важно, чтобы вода в нем не закипела. Второе – такой водогрейный котел слишком много «ест» топлива

Поэтому придется позаботиться о большом его запасе и правильной организации хранения.

С внутренним баком

Теперь плюсы:

• Эти твердотопливные котлы обладают небольшим весом, к ним нет таких жестких требований, как к другим видам твердотопливных котлов. Хотя отдельное помещение под котельную будет правильным решением.
• Минимум автоматики с одной стороны минус, но с другой стороны и большой плюс. Снижается риск выхода из строя приборов контроля.
• В них можно использовать любой вид твердого топлива.
• Это самые надежные приборы в плане их долгосрочной эксплуатации. Гарантийный срок многих моделей 15 лет, но это не самый большой срок, если эксплуатировать котел правильно.
• Обслуживание самое простое: чистка зольникак и дымохода, редко камеры сгорания. С дымоходом будет посложнее, но его чистку надо будет проводить раз в год, максимум два раза.
• Доступная цена.
• Презентабельный внешний вид.
• Удобство расположения часто эксплуатируемых узлов.

Критерии выбора отопительного оборудования

При выборе котла основным фактором является доступный вид топлива. Наиболее экономичный вариант – газовое оборудование, дороже всего обойдется эксплуатация электрокотла. Основные критерии выбора:

• Мощность – в расчет берется площадь помещения, климатические условия региона, качество теплоизоляции здания. Приблизительная формула вычисления мощности – 100 Вт на 1 м2.
• Количество контуров – для отопления достаточно одноконтурной модели, но двухконтурный вариант с горячей водой более функциональный.
• Стоимость отопительного оборудования, его монтажа и подключения к системе.
• Степень автоматизации – котлы с блоком управления просты в эксплуатации. Им не требуется постоянный контроль со стороны человека.

Описание разновидностей

В зависимости от температуры отходящих газов котлы утилизаторы делятся на следующие виды: низкотемпературные (конвекционные 900 °С) и высокотемпературные (свыше 1000°С).

https://youtube.com/watch?v=DUemT5ixtWA

По принципу работы виды бывают такие: паровые (с паросборником и без) и водогрейные.

Котел-утилизатор (водогрейный и паровой) по конструкции бывает двух видов:

• Без топочного отделения. В таком устройстве принцип работы основан на прямом воздействии отходящих газов на теплообменник с водой или паром и получении отопления и горячей воды.
• С топочным отделением. Котел-утилизатор вторично перерабатывает отходящие газы, дожигает и получает больше энергии для нагрева теплоносителя, в этом и состоит принцип его работы. Такие модификации агрегатов обладают достаточным количеством энергии, так что в некоторых случаях их используют для генерирования электроэнергии.

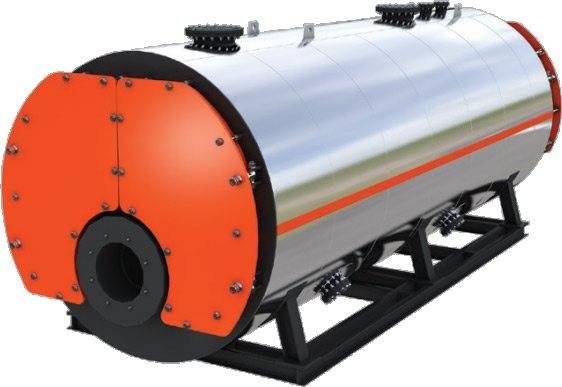

Конструкция водогрейных котлов

На сегодняшний день рынок отопительного оборудования насыщен различными моделями водогрейных котлов, которые имеют схожую конструкцию и отличаются только мощностью нагревательных элементов и, соответственно, производительностью. Модельный ряд представлен изделиями как отечественных, так и зарубежных производителей.

В плане конструкционных особенностей — ничего нового. Обычно газовый водонагревательный котел имеет прочный стальной или чугунный корпус, отделанный теплоизоляционными материалами. Основу конструкции составляют газовая горелка и теплообменник, используемые для подогрева воды, поступающей затем в систему.

Оснащение современных моделей

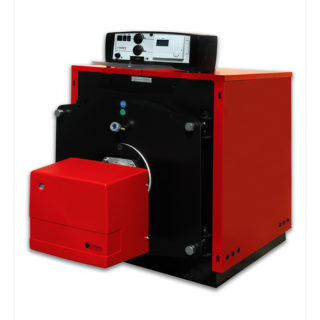

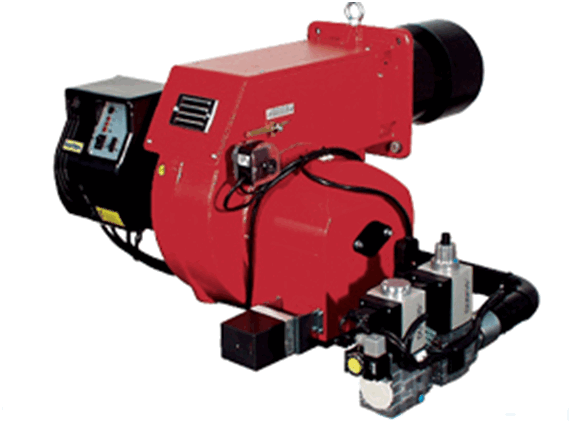

В водогрейных приборах устанавливаются газовые горелки двух типов:

• атмосферные;
• наддувные.

От типа горелки и качества ее работы зависит производительность, и, соответственно, функциональность котла. Причина того, что , заключается в том, что в системе газоснабжения упало давления газа, в результате чего не обеспечивается необходимое его поступление в камеру сгорания. Как следствие, слабая интенсивность горения газообразной топливной массы и низкая температура нагрева теплообменника.

Атмосферные горелки естественным образом смешивают бытовой газ с воздухом, тогда как наддувные оборудованы для этих целей вентиляторами – нагнетателями. Смешивание газа с воздухом происходит под давлением. Топливная масса поступает в топку под высоким давлением, вследствие чего улучшается интенсивность её горения и эффективность нагрева теплоносителя. Топливо в данном случае сжигается полностью, повышая коэффициент полезного действия отопительного прибора.

Кроме того, наддувные горелки, обеспечивающие необходимое давление газа в системе, более надёжны в эксплуатации.

состоит из следующих элементов:

• опорная рама (для напольного типа);
• блок конвективной, радиационной поверхности нагрева;
• блок с ЗИП (запорная арматура, клапана и вентили).

Водогрейный котел устанавливается на опорную раму или монтируется на стену, после чего производится подключение воздуховода, воды и газа. Завершается монтаж установкой контрольно-измерительных приборов, запорной арматуры и установкой предохранительных клапанов. Как правило, все водогрейные котлы оснащаются взрывным клапаном, который устанавливается с тыльной стороны прибора. Основная задача этого приспособления — предотвратить разрушение нагревательного контура вследствие перегрева и превышения рабочего давления в камере сгорания.

Важным компонентом котла является насосное оборудование, необходимая производительность которого определяется расчётным путём с привязкой к отапливаемой площади и мощности котла.

В процессе установки котла необходимо также оборудовать дымосос, через который из камеры сгорания будут удаляться продукты сгорания топлива.  Параметры дымососа определяются также расчётным путём на стадии разработки проекта системы отопления. Неверный расчёт характеристик дымососа чреват не только наслоениями сажи на его стенках и снижением эффективности работы котла, но и опасным ухудшением функционирования вентиляции и высокой концентрацией в помещении угарного газа.

В заключение несколько слов о том, на что дополнительно следует обратить внимание при выборе агрегата. Определившись с потребной мощностью и имея представление об условиях его будущей эксплуатации, необходимо также изучить возможности и степень надёжности автоматики, от работы которой зависит не только эффективность функционирования систем отопления и ГВС, но и безопасность обитателей жилых помещений

Подготовка к установке: общий инструктаж

Обычно для частного дома применяется напольная вертикальная установка водогрейного котла, в этом случае нет необходимости использовать дополнительные крепления

При подключении котла следует обеспечить герметичность всех соединений, для электрических котлов важно устроить заземление для безопасности использования. При эксплуатации водогрейного газового котла требуется наличие специальной вытяжки, объем помещения должен отвечать всем нормам, узнать которые можно при составлении проекта в соответствующей организации

После монтажа котел необходимо подключить к электрической сети, системе водоснабжения. После включения оборудования начинается нагрев воды до установленного температурного уровня (выставляется заранее при помощи специального регулятора). После достижения нужной температуры водогрейный котел отключается автоматически, точно так же он включается для подогрева. Это облегчает работу с оборудованием, нет необходимости постоянно следить за состоянием температуры. Для тепловой защиты в устройстве предусмотрено специальное реле.

Подготовительный этап не потребует от вас много времени. При монтаже водогрейного котла необходимо четко следовать инструкции производителя, все комплектующие и фитинги обычно уже идут в комплекте, но это лучше уточнить заранее. Придется приготовить дополнительно:

• фитинги для выполнения соединений;
• водопроводные трубы для холодной, горячей воды;
• систему вентиляционной вытяжки для газового оборудования;
• электрофурнитуру;
• набор инструментов для работы, защитные перчатки.

Водогрейные котлы – это оборудование, предназначенное для нагрева и подачи горячей воды в общую систему отопления и водоснабжения дома. Принцип работы подобного устройства заключается в том, что при сжигании топлива в камере вырабатывается тепло. Устройство полученное тепло передает воде, то есть теплоносителю, которая и поступает далее в общую систему отопления либо горячего водоснабжения. Такой тип котлов может разделяться на несколько разновидностей. Это настенные и напольные конструкции; электрические, газовые и конденсаторные. Подбор того или иного устройства осуществляется с учетом специфики дома.

Регулируемый контур отопления (вентиляции)

На подающем трубопроводе установлен трехходовой смесительный клапан, поддерживающий заданную температуру на контур потребителя. Поддержание температуры происходит путем подмешивания теплоносителя из обратного трубопровода. Это означает, что температура на выходе из гидравлической стрелки всегда должна быть выше или равной температуре на контуре потребителя.

На обратном трубопроводе установлен циркуляционный насос, обеспечивающий циркуляцию теплоносителя у потребителей. Насос работает всё время, пока включен контур с постоянным расходом.

Для компенсации температурных расширений в контуре отопления (вентиляции) предусмотрен расширительный бак, оборудованный предохранительным клапаном, защищающим бак от превышения давления.

На выпуске из котельной на контуре отопления (вентиляции) установлен узел учета тепла, ведущий учет отданной потребителям тепловой энергии.

Работа и принцип действия водогрейных котлов

Водогрейные котлы предназначены для нагрева воды, которая используется для различных нужд: от отопления жилых домов и других зданий до нагрева воды в бассейнах и аквариумах. Принцип действия водогрейных котлов заключается в сжигании топлива (обычно это газ или мазут) в специальной камере, где происходит нагрев воды.

Тепло, выделяемое при сгорании топлива, передается стенкам камеры, находящейся под водой. Затем тепло передается воде, прогревая ее. Когда вода достигает желаемой температуры, котел автоматически переключается в режим поддержания заданной температуры, тем самым экономя энергию и продлевая срок службы оборудования.

Современные водогрейные котлы оснащены множеством датчиков и систем безопасности, которые контролируют работу котла, предотвращают перегрев и аварийные ситуации. Кроме того, многие модели позволяют управлять работой котла с помощью смартфона или пульта дистанционного управления.

Особенностью водогрейных котлов является их высокая эффективность и экономичность. Они позволяют сэкономить значительное количество топлива и снизить затраты на отопление и горячую воду. Кроме того, водогрейные котлы не требуют больших затрат на обслуживание и имеют долгий срок службы.

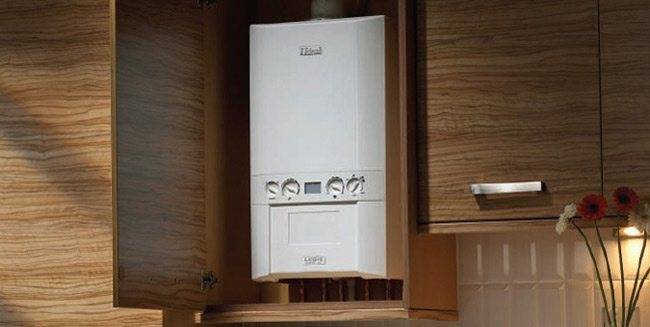

Особенности настенных агрегатов

Если для представителей предыдущей категории требуется специально оборудованная комната/пристройка, то настенные модели можно запросто установить в кухне, ванной и так далее. То, какую именно комнату использовать, зависит от конкретного источника энергии и соображений удобства. Иными словами, вы сами должны решать, где пользоваться котлом будет удобнее всего.

Приборы на газу и электричестве могут быть достаточно мощными, чтобы поддерживать в помещении требуемую температуру, а также чтобы обеспечивать дом/квартиру горячей водой. Последняя в данном случае нагревается двумя способами:

Водогрейные котлы первой категории оснащаются нагревательными элементами, контактирующими непосредственно с рабочей жидкостью. Представители же второй категории предусматривают применение накопительной емкости или бойлера, где вода, собственно, и нагревается. Емкость в таком случае наполняется по мере использования воды.

Марки и модели водогрейного котла

Котел промышленный марки Протерм

Лидирующие позиции занимают такие модели газового оборудования:

• Wolf GKS Eurotwin;
• Buderus Logano G334WS;
• Vaillant atmoCRAFT VK INT 1454/9;

Кроме этого, стоит обратить внимание на такие торговые марки:

• Ballu;
• Timberk;
• Kovea;
• Следопыт;
• Siabs;
• Viessmann;
• Ariston;
• Protherm;
• Ferroli;
• Immergas;
• BAXI;
• АТЕМ.

Модели для домашнего использования Стропува Мини

Из твердотопливных котлов, то наибольшей популярностью пользуются такие изделия:

• Stropuva Mini S8;
• ZOTA Тополь-22ВК;
• ZOTA Тополь-16ВК;
• ZOTA Тополь-32ВК;
• Stropuva S30;
• Stropuva S40;
• ТЕПЛОВЪ Универсалъ TA-40;
• SAS UWT 14;
• ТРАЯН ТПГ-15.

Для тех, кто решил использовать электричество в качестве источника энергии, рекомендуется остановить свой выбор на такой продукции:

• Zota;
• Руснит;
• Эван;
• Будерус;
• Протерм.

Марки и модели

На сегодняшний день на рынке отопительного оборудования можно найти продукцию десятков отечественных и импортных брендов. Она работает на различных видах энергоносителей и обладает характеристиками, позволяющими обслуживать и небольшие помещения, и целые дома.

Рассмотрим основные марки и модели водогрейных котлов, которые может приобрести российский потребитель.

Марки приборов на твердом топливе

Среди твердотопливного водогрейного оборудования одной из самых популярных марок является «Теплодар». Производитель выпускает две серии котлов: «Уют» и «Куппер». Первые менее дорогие и не отличающиеся привлекательным дизайном устройства. Вторые — функциональные и высокопроизводительные, нередко дополнительно комплектующиеся электрическими ТЭНами. Практически все модели способны работать не только на дровах и угле, но и на газе (при условии комплектации специальными горелками). А максимальная производительность такого оборудования – 30 кВт.

Также пользуются популярностью котлы марки Viadrus, имеющие мощность 12–75 кВт. Они бывают трех типов – C (работа только на угле), D (только дрова) и C/D (универсальные варианты, использующие и дрова, и уголь, и даже газ).

Модели электрокотлов

Самые выгодные по соотношению цены к качеству электрические котлы Zota представлены 4 сериями:

• Econom, имеющие минимальное число опций. Мощность – до 48 кВт;
• Lux, автоматизированные и удобная в эксплуатации. Диапазон мощности 3–100 кВт;
• Zoom, повторяющие характеристики серии «Люкс», но имеющиея больше функций контроля;
• MK, мини-котельные, рассчитанные на обогрев 60–150 кв. м и работающие при помощи удаленного доступа (в сочетании с модулем GSM).

Электрокотлы Bosch имеют мощность от 2 до 60 кВт. В комплекте с ними могут идти бойлеры объемом до 300 литров и теплообменники. Самые популярные серии бытового котельного оборудования марки – Buderus (4–60 кВт) и Tronic (4–18 кВт).

Агрегаты Protherm, кроме уже имеющегося оснащения насосом и расширительным баком, способны еще и подключаться на выбор либо к двух-, либо к трехфазной электросети. При этом любой водогрейный котел этой марки обладает максимальной степенью защиты, предохраняющей его от перепадов электроэнергии. Самая популярная серия бренда – «Скат», номинальная мощность котлов которой варьирует от 6 до 28 кВт.

Неплохо зарекомендовала себя и продукция марки «Эван», выпускающаяся в сериях Warmos и Warmos QX, отличающихся исполнением. У моделей QX лучше дизайн и функциональность, хотя линейка мощностей у них примерно одинаковая – от 5 до 60 кВт.

Бренды газовых агрегатов

Газовые котлы Vaillant могут иметь один контур (серия VU) или два (VUW). Все модели этой марки комплектуются системой электророзжига. Теплопроизводительность оборудования, используемого для отопления частных домов – до 44 кВт. Промышленные модели и котлы, предназначенные для установки на ТЭЦ, имеют мощность от 70 до 3500 кВт.

Продукция чешского бренда Dakon может иметь встроенный теплообменник для проточного горячего водоснабжения, хотя некоторые модели комплектуются бойлерами объемом до 60 л. Производительность газового оборудования этой марки может достигать 3500 кВт, хотя в быту чаще всего используются настенные модели мощностью до 32 кВт. Похожими характеристиками обладают модели марки Bosch.

Пользуется спросом среди потребителей и марка газовых котлов Ferroli, представленная такими сериями, как Domina с двумя контурами и Nouvelle Elite, укомплектованной бойлерами. Чаще всего встречающиеся настенные модели «Ферроли» обладают производительностью до 32 кВт.
